ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы-разбавители ГС-2000 - рабочие эталоны 1-го разряда

Генераторы-разбавители ГС-2000 - рабочие эталоны 1-го разряда (далее - генераторы) предназначены для воспроизведения единицы молярной (объемной) доли или массовой концентрации определяемых компонентов, приведенных в таблице 1, и ее передачи средствам измерений в соответствии с приказом Росстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах.

Принцип действия генераторов заключается в смешении потоков исходного газа и газа-разбавителя, расход которых задается с помощью пневмоклапанов, для получения бинарных поверочных газовых смесей (ПГС) в воздухе или азоте;

В качестве исходного газа используются стандартные образцы состава - газовые смеси в баллонах под давлением.

В качестве газа-разбавителя используются поверочные нулевые газы (ПНГ) - азот по ГОСТ 9293-74 или очищенный воздух от генератора нулевого воздуха).

Генераторы осуществляют приготовление ПГС с заданным содержанием следующих целевых компонентов: оксид азота NO, диоксид азота NO2, закись азота N2O, кислород O2 , сероуглерод CS2, метилмеркаптан CH3SH, метанол CH3OH, этанол C2H5OH, окись этилена C2H4O, диметиловый эфир CH3OCH3 , диоксид серы SO2, оксид углерода CO, диоксид углерода CO2, водород H2, сероводород H2S, аммиак NH3, предельные углеводороды (С1 - С6) , хладоны.

Генераторы работают только в ручном режиме.

Генераторы имеют следующие выходные сигналы:

• - показания манометров на линии газа-разбавителя и на линии исходного газа;

• - показания ротаметров на линии исходного газа и на линии сброса.

Генераторы ГС-2000 представляют собой стационарные приборы, конструктивно выполненные в одном блоке, выпускаются в 2-х исполнениях - стоечном (исполнение 1) и настольном (исполнение 2) .

Общий вид генераторов приведен на рисунках 1 и 2.

Место пломбирования

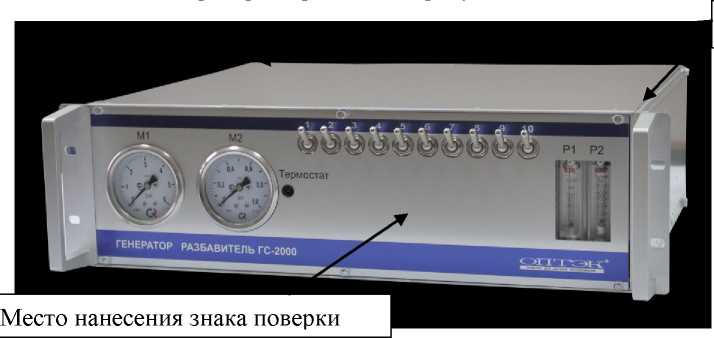

Рисунок 1 Общий вид генератора ГС-2000 (исполнение 1) с указанием мест пломбирования и нанесения знака поверки

Место пломбирования

Гермостат

Место нанесения знака поверки

Рисунок 2. Общий вид генератора ГС-2000 (исполнение 2). с указанием мест пломбирования и нанесения знака поверки

отсутствует.

1 Метрологические характеристики генераторов приведены в таблице 1.

Таблица 1. Диапазоны воспроизведения молярной (объемной) доли целевого компонента и пределы допускаемой относительной погрешности генератора разбавителя ГС-2000 - рабочего эталона 1-го разряда.

Продолжение таблицы 1

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Габаритные размеры, масса и потребляемая мощность генераторов

наносится на корпус генератора и на титульный лист Руководства по эксплуатации.

Таблица 5 - Комплектность средства измерений

осуществляется по документу МП-242-1799-2014 «ГСИ. Генераторы - разбавители ГС-2000 -рабочие эталоны 1-го разряда. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 22 августа 2014 г.

Основные средства поверки:

• - комплексы, входящие в состав Государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154 - 2016;

• - эталоны сравнения - газовые смеси в баллонах под давлением с содержанием определяемых компонентов в соответствии с ГПС по приказу Росстандарта от 14.12.2018 г. № 2664

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в виде наклейки на лицевую панель генератора или на свидетельство о поверке.

приведены в эксплуатационном документе.

Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

Технические условия: ИРМБ. 436434.063 ТУ Генераторы-разбавители ГС-2000- рабочие эталоны 1-го разряда

Акционерное общество «ОПТЭК» (АО «ОПТЭК»)

ИНН 7814003726

Адрес: 199178, г. Санкт-Петербург, Малый проспект В.О., д.58, литер А, пом. 20Н Телефон/факс: (812) 327-72-22, 325-55-67

E-mail: info@optec.ru

Web-сайт: www.optec.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
