МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

07 августа 2020 г.

Москва

О переоформлении свидетельств об утверждении типа средства измерений № 51061/1, № 51062/1, № 51063/1 «Уровнемеры 5300» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «ПГ «Метран» от 14 февраля 2020 г. № 53/CC, № 55/СС и № 56/СС, приказываю:

• 1.  Внести изменения в описание типа на уровнемеры 5300, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 53779-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 208-045-2019 «ГСИ. Уровнемеры 5300. Методика поверки», утверждённому ФГУП «ВНИИМС» 18 февраля 2020 г., и распространить действие документа на уровнемеры 5300, находящиеся в эксплуатации.

• 3. Переоформить свидетельства об утверждении типа № 51061/1 и № 51062/1 «Уровнемеры 5300», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 53779-13, в связи с внесением изменений в методику поверки.

• 4. Переоформить свидетельство об утверждении типа № № 51063/1 «Уровнемеры 5300», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 53779-13, в связи с внесением изменений в методику поверки и переименованием изготовителя c «Emerson Process Management Asia Pacific Pte Ltd», Сингапур на «Emerson Asia Pacific Pte Ltd», Сингапур.

• 5. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 6.  Контроль за исполнением настоящего приказа возложить на Заместителя Руководителя - С.С. Голубева.

Заместитель Руководителя

f                          л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат; O0E1036E1B07E0FB8OEA1174003ED36C0A Кому выдан: Шалаев Антон Павлович

Действителен: с 06.11.2019 до 06.11.2020

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «07» августа 2020 г. № 1354

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры 5300

Уровнемеры 5300 (далее - уровнемеры) предназначены для контактного измерения уровня (расстояния до поверхности) и уровня границы раздела (расстояния до границы раздела) различных сред (в том числе сыпучих, жидких, вязких, парящих, неоднородных, выпадающих в осадок, взрывоопасных, криогенных (сжиженный газ).

Принцип действия уровнемеров основан на методе импульсной рефлектометрии с временным разрешением.

Уровнемеры состоят из следующих функциональных блоков:

• - волновод (зонд);

• - приемо-передающее устройство, которое обеспечивает формирование и излучение электромагнитного зондирующего импульса и прием отраженного сигнала;

• - измерительный преобразователь, который обеспечивает измерение временных интервалов между моментом излучения импульса и моментом получения отраженного сигнала, и преобразует его в значения расстояния до поверхности среды (границы раздела двух сред) или (с учетом значения базовой высоты резервуара) в значения уровня среды (уровня границы раздела двух сред).

Измерительный преобразователь обеспечивает так же, формирование цифровых и аналоговых выходных сигналов, отображение информации на встроенном жидкокристаллическом индикаторе (ЖКИ) (при наличии).

Измерительная информация может передаваться в систему верхнего уровня (контроллер, персональный компьютер, автоматизированную систему управления предприятия) с использованием токового выходного сигнала 4-20 мА и/или с использованием цифровых протоколов передачи данных HART, Modbus или Foundation Fieldbus.

Уровнемеры могут обеспечивать обмен данными через модуль связи 2410 по протоколу Tankbus (полевая шина на базе протокола FOUNDATION fieldbus).

С помощью преобразователя Rosemount 333 HART Tri-loop цифровой сигнал, передаваемый по протоколу HART, преобразуется в три дополнительных аналоговых сигнала (4-20) мА. Предусмотрена возможность установки на корпус уровнемера преобразователя сигналов HART Rosemount 775 для передачи данных по протоколу беспроводной связи Wireless HART.

Уровнемеры, предназначенные для работы во взрывоопасных средах, соответствуют требованиям технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность уровнемеров обеспечивается видом взрывозащиты искробезопасная электрическая цепь «i» или взрывонепроницаемая оболочка «d» или защита от воспламенения пыли оболочками «t», а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.

В зависимости от назначения и условий применения уровнемеры выпускаются с различными типами волноводов (зондов): коаксиальный, жесткий двойной, жесткий одинарный, сегментированный жесткий одинарный, гибкий двойной и гибкий одинарный.

Уровнемеры выпускаются в следующих модификациях:

• - 5301 - применяются для измерений уровня (расстояния до поверхности) и уровня границы раздела (расстояния до границы раздела) жидких сред при условии полного погружения волновода в жидкость;

• - 5302 - применяются для измерений уровня (расстояния до поверхности) и уровня границы раздела (расстояния до границы раздела) жидких сред;

• - 5303 - применяются для измерений уровня (расстояния до поверхности) твердых сыпучих гранулированных и порошкообразных сред.

Общий вид уровнемеров представлен на рисунке 1.

Пломбирование уровнемеров не предусмотрено.

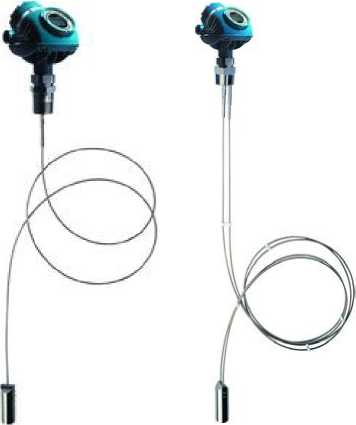

Рисунок 1 - Общий вид уровнемеров 5300

Программное обеспечение

Алгоритм, реализующий функции расчета уровня (расстояния до поверхности) и уровня границы раздела (расстояния до границы раздела) различных сред, объема, цифроаналоговое преобразование измеренных величин в токовое значение на выходе, а также вывод данных на индикатор и через цифровые интерфейсы, выполнен на микросхеме ROM с использованием маски (фотошаблон). ПО встроенное в схему, неизменяемое и несчитываемое.

На настроечные данные имеется возможность установки пароля в меню уровнемера. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения уровнемеров приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО уровнемеров 5300

Таблица 2 - Метрологические характеристики

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 208-045-2019 «ГСИ. Уровнемеры 5300. Методика поверки», утверждённому ФГУП «ВНИИМС» 18.02.2020 г.

Основные средства поверки:

• - установки уровнемерные с непосредственным изменением уровня жидкости или имитатором уровня 1-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 30.12.2019 г. № 3459, с диапазоном измерений равным диапазону поверяемого уровнемера и пределами допускаемой погрешности не более ±1 мм;

• -   рулетка измерительная металлическая 2-го класса с грузом по ГОСТ 7502-98, компарированная по 3-му разряду в соответствии с приказом Росстандарта от 29 декабря 2018 г. № 2840 по МИ 1780-87;

• - эталонный уровнемер 2-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 30.12.2019 г. № 3459, с диапазоном измерений равным диапазону поверяемого уровнемера и пределами допускаемой погрешности не более ±1 мм;

- калибратор процессов многофункциональный FLUKE-726 (регистрационный номер 52221-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт уровнемера.

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

Приказ Росстандарта от 30.12.2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»

Техническая документация фирмы «Rosemount Tank Radar AB», Швеция

«Rosemount Inc.», США

Адрес: 8200 Market Blvd. Chanhassen, MN 55317 USA

Innovation Boulevard, Shakopee, MN 55379, USA

Телефон: +1 800 999 9307, +1 952 906 8888

Факс: +1 800 952 949 7001

«Rosemount Tank Radar AB», Швеция

Адрес: Layoutvagen 1, 435 33 Molnlycke, Sweden (Швеция)

Юридический адрес: Box 150, 435 23 Molnlycke, Sweden (Швеция)

Телефон: +46 31 337 00 00

Факс: +46 31 25 30 22

E-mail: into.rtr@Emerson.com

«Emerson Asia Pacific Pte Ltd», Сингапур

Адрес: 1 Pandan Crescent, Singapore 128461

Телефон: +65 6777 8211

Факс: +65 6777 0947, Service Support Hotline: +65 6770 8711

E-mail: Enquiries@AP.EmersonProcess.com

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)

ИНН 7448024720

Адрес: 454003, г. Челябинск, Новоградский проспект, д. 15

Телефон: +7 (351) 799 51 52

Факс: +7 (351) 799 55 90

E-mail: info.metran@emerson.com

ГЦИ СИ ФБУ «Ростест-Москва»

Адрес: 117418. г. Москва, Нахимовский пр. 31

Телефон: +7 (495) 544 00 00

E-mail: info@rostest.ru

Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.

В части вносимых изменений

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон/факс: (495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии
