ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микрометры рычажные Micron
Назначение средства измеренийпредназначены
Микрометры рычажные Micron (далее по тексту - микрометры) для измерений наружных линейных размеров деталей.
Описание средства измеренийвинтовой пары поступательное
Принцип действия микрометров основан на использовании точной для преобразования вращательного движения микрометрического винта в движение измерительного наконечника. В микрометрах обе измерительные поверхности связаны с отсчетными устройствами. При этом величина перемещения первой измерительной поверхности связана с микрометрическим винтом и отсчетом по микрометрической головке, а вторая измерительная поверхность выдвигается с помощью кнопки и связана с механизмом стрелочного или цифрового отсчетного устройства.
При определении размера детали, находящейся между двумя измерительными поверхностями, необходимо алгебраическое суммирование показаний по микрометрической головке и отсчетному устройству.
Микрометр представляет собой скобу с теплоизоляционными накладками, в которой справа установлена микрометрическая головка, а слева - отсчетное устройство с подвижной пяткой.
Микрометрическая головка микрометра состоит из микрометрического винта, стопорной гайки, стебля со шкалой вдоль оси, барабана с делениями на скосе.
Для установки в исходное положение микрометры с нижним пределом диапазона измерений 25 мм и более имеют установочные меры с теплоизолирующими накладками. Измерительные поверхности установочных мер длиной до 275 мм включительно плоские, а свыше 275 мм - сферические.
Микрометры изготавливаются следующих моделей:
-
- МР - с отсчетным устройством, встроенным в скобу;
-
- МРИ - индикаторные, оснащенные съемным отсчетным устройством в виде индикатора часового типа модификаций ИЧ-3, ИЧ-5 или ИЧ-10;
-
- МРЦ - индикаторные, оснащенные съемным отсчетным устройством в виде индикатора часового типа модификации ИЦ-12,7.
Отсчетные устройства могут оснащаться двумя видами сменных наконечников: сферическим и/или плоским наконечниками.
Отсчетные устройства модификации ИЧ изготавливаются в исполнениях 0 и 1.
Микрометры изготавливаются в исполнениях 1 и 2, отличающиеся между собой пределами допускаемой погрешности.
Микрометры изготавливаются в модификациях А-В С D (Е) F, в обозначении которых принято:
наименование модели (МР, МРИ или МРЦ);
верхняя граница диапазона измерений микрометра; диапазон измерений микрометра;
цена деления отсчетного устройства или шаг дискретности в миллиметрах;
А -
В -
С -
D -
Е - модификация съемного отсчетного устройства;
F - исполнение микрометра.
Микрометры отличаются между собой внешним видом, метрологическими и техническими характеристиками.
Корпус микрометра изготавливается в цвете по заказу заказчика.
Товарный знак наносится на титульный лист паспорта микрометров
типографским методом, на теплоизоляционную накладку, металлическую табличку скобы микрометра или на циферблат встроенного отсчетного устройства краской или методом гравировки. Допускается нанесение товарного знака на съемное отчетное
устройство краской или методом гравировки.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер наносится в виде цифрового обозначения, состоящего из арабских цифр, или в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, на теплоизоляционную накладку или барабан микрометра краской или методом гравировки.

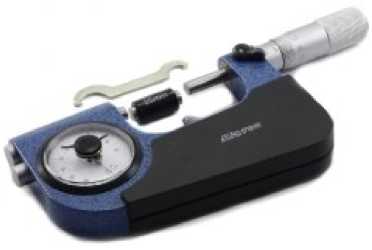

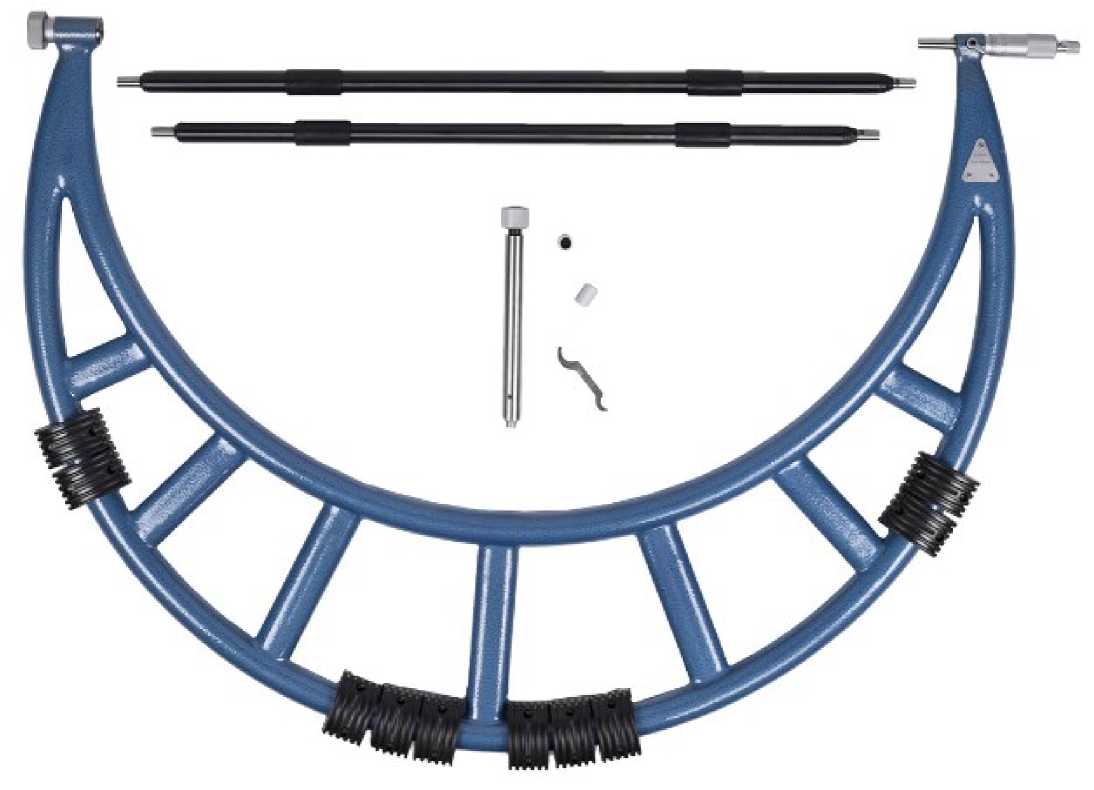

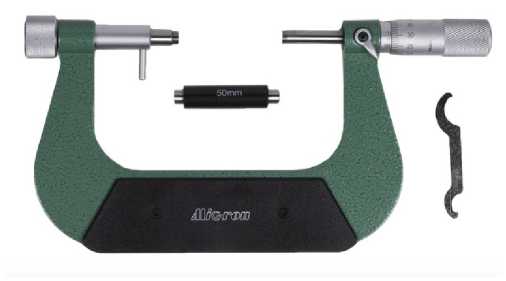

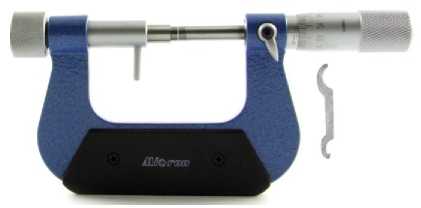

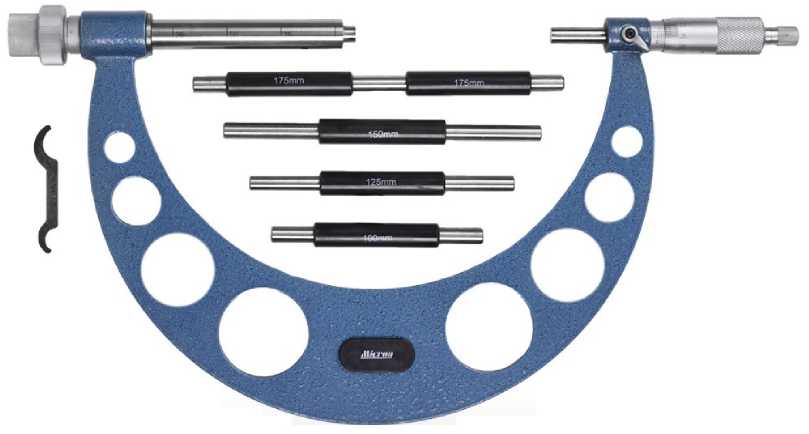

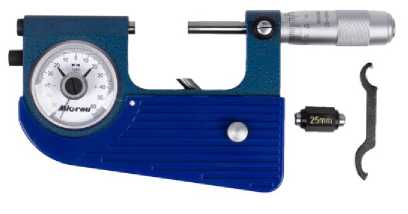

Фотографии общего вида микрометров представлены на рисунках 1 - 2. Общий вид съемных отсчетных устройств представлен на рисунке 3. Общий вид сменных наконечников представлен на рисунке 4. Места нанесения заводского номера представлены на рисунке 5.
Рисунок 2 - Общий вид микрометров моделей МРИ и МРЦ (лист 1 из 2)
Рисунок 1 - Общий вид микрометров модели МР
Рисунок 2 (лист 2 из 2)

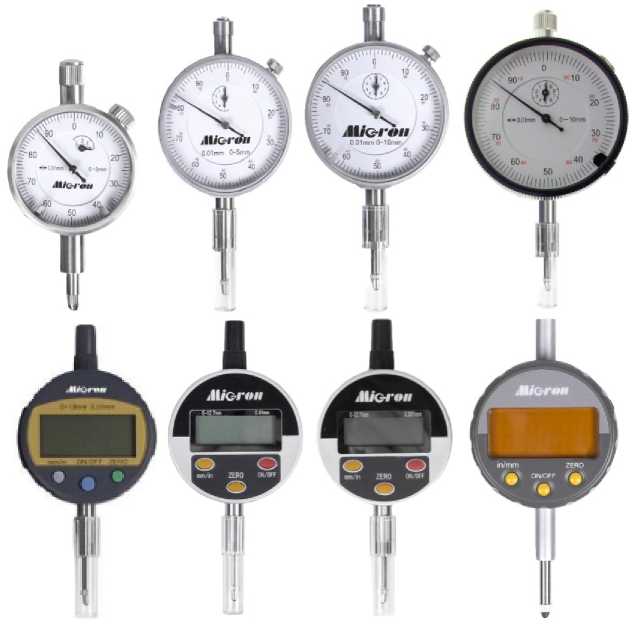

Рисунок 3 - Общий вид
съемных отсчетных устройств
Рисунок 4 - Общий вид сменных наконечников отсчетных устройств

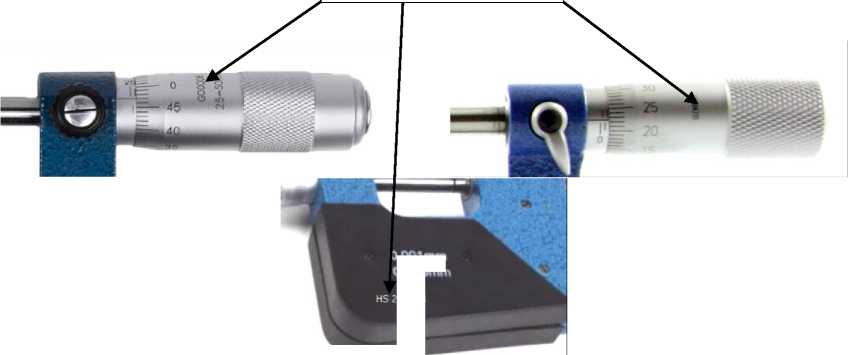

Место нанесения заводского номера
Рисунок 5 - Обозначение места нанесения заводского номера
2035814
J
tj . ZSmn

Таблица 1 - Метрологические характеристики микрометров модели МР
|
Диапазон измерений микрометров , мм |
Отсчетное устройство |
Цена деления микромет рической головки, мм |
Пределы допускаемой абсолютной погрешности измерений микрометра с учетом погрешности измерений отсчетного устройства в любом рабочем положении, мкм | ||||
|
Цена деления , мм |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности, мкм | |||||
|
±0,03 мм включ. от нулевого штриха |
св. ±0,03 мм от нулевого штриха | ||||||
|
Исп.1 |
Исп.2 | ||||||
|
от 0 до 25 |
0,001 |
от -0,04 до +0,04 |
±2 |
±3 |
0,01 |
±4 |
±5 |
|
от 25 до 50 |
0,001 |
от -0,04 до +0,04 |
±2 |
±3 |
0,01 |
±4 |
±5 |
|
от 50 до 75 |
0,001 |
от -0,04 до +0,04 |
±2 |
±3 |
0,01 |
±4 |
±5 |
|
от 75 до 100 |
0,001 |
от -0,04 до +0,04 |
±2 |
±3 |
0,01 |
±4 |
±5 |
|
от 0 до 25 |
0,001 |
от -0,06 до +0,06 |
±2 |
±3 |
0,01 |
±4 |
±5 |
|
от 25 до 50 |
0,001 |
от -0,06 до +0,06 |
±2 |
±3 |
0,01 |
±4 |
±5 |
|
от 50 до 75 |
0,001 |
от -0,06 до +0,06 |
±2 |
±3 |
0,01 |
±4 |
±5 |
|
от 75 до 100 |
0,001 |
от -0,06 до +0,06 |
±2 |
±3 |
0,01 |
±4 |
±5 |
|
от 0 до 25 |
0,001 |
от -0,07 до +0,07 |
±2 |
±3 |
0,01 |
±4 |
±5 |
|
от 25 до 50 |
0,001 |
от -0,07 до +0,07 |
±2 |
±3 |
0,01 |
±4 |
±5 |
|
от 50 до 75 |
0,001 |
от -0,07 до +0,07 |
±2 |
±3 |
0,01 |
±4 |
±5 |
|
от 75 до 100 |
0,001 |
от -0,07 до +0,07 |
±2 |
±3 |
0,01 |
±4 |
±5 |
Таблица 2 - Метрологические характеристики микрометров модели МРИ
|
Диапазон измерений микрометров, мм |
Отсчетное устройство |
Пределы допускаемой абсолютной погрешности измерений линейных размеров с учетом погрешности измерений отсчетного устройства в интервалах шкалы, мкм | ||||
|
на участках шкалы, мм | ||||||
|
Цена деления, мм |
Диапазон измерений*, мм |
±0,1 |
1,0 | |||
|
Исп.1 |
Исп.2 |
Исп.1 |
Исп.2 | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 0 до 25 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±9 |
±15 |
|
от 0 до 100 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±6 |
±12 |
±10 |
±18 |
|
от 25 до 50 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±9 |
±15 |
|
от 50 до 75 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±9 |
±15 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 50 до 100 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±6 |
±12 |
±10 |
±18 |
|
от 75 до 100 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±6 |
±12 |
±10 |
±18 |
|
от 100 до 125 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±6 |
±12 |
±10 |
±18 |
|
от 100 до 200 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±6 |
±12 |
±10 |
±20 |
|
от 125 до 150 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±6 |
±12 |
±10 |
±20 |
|
от 150 до 175 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±6 |
±12 |
±10 |
±20 |
|
от 175 до 200 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±6 |
±12 |
±10 |
±20 |
|
от 200 до 225 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±8 |
±16 |
±12 |
±20 |
|
от 200 до 300 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±8 |
±16 |
±12 |
±20 |
|
от 225 до 250 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±8 |
±16 |
±12 |
±20 |
|
от 250 до 275 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±8 |
±16 |
±12 |
±20 |
|
от 275 до 300 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±8 |
±16 |
±12 |
±20 |
|
от 300 до 400 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
- |
- |
±12 |
±20 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 400 до 500 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
- |
- |
±12 |
±20 |
|
от 500 до 600 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
- |
- |
±13 |
±24 |
|
от 600 до 700 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
- |
- |
±13 |
±25 |
|
от 700 до 800 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
- |
- |
±13 |
±26 |
|
от 800 до 900 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
- |
- |
±14 |
±28 |
|
от 900 до 1000 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
- |
- |
±16 |
±30 |
* Диапазон измерений отсчетного устройства зависит от диапазона измерений входящего в комплект индикатора часового типа.
Таблица 3 - Метрологические характеристики микрометров модели МРЦ
|
Диапазон измерений микрометров, мм |
Отсчетное устройство |
Пределы допускаемой абсолютной погрешности измерений микрометров с учетом погрешности измерений отсчетного устройства, мкм | ||
|
Шаг дискретности, мм |
Диапазон измерений, мм |
на любом участке 3 мм | ||
|
Исп.1 |
Исп.2 | |||
|
1 |
2 |
3 |
4 |
5 |
|
от 0 до 25 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 0 до 100 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 25 до 50 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 50 до 75 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 50 до 100 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 75 до 100 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 100 до 125 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 100 до 200 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 125 до 150 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 150 до 175 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 175 до 200 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 200 до 225 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 200 до 300 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 225 до 250 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 250 до 275 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
|
от 275 до 300 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 300 до 400 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 400 до 500 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 500 до 600 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 600 до 700 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 700 до 800 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 800 до 900 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 900 до1000 |
0,01 |
от 0 до 12,7 |
±21 |
±30 |
|
от 0 до 25 |
0,001 |
от 0 до 12,7 |
±12 |
±15 |
|
от 0 до 100 |
0,001 |
от 0 до 12,7 |
±12 |
±18 |
|
от 25 до 50 |
0,001 |
от 0 до 12,7 |
±12 |
±15 |
|
от 50 до 75 |
0,001 |
от 0 до 12,7 |
±12 |
±15 |
|
от 50 до 100 |
0,001 |
от 0 до 12,7 |
±12 |
±18 |
|
от 75 до 100 |
0,001 |
от 0 до 12,7 |
±12 |
±18 |
|
от 100 до 125 |
0,001 |
от 0 до 12,7 |
±12 |
±18 |
|
от 100 до 200 |
0,001 |
от 0 до 12,7 |
±12 |
±20 |
|
от 125 до 150 |
0,001 |
от 0 до 12,7 |
±12 |
±20 |
|
от 150 до 175 |
0,001 |
от 0 до 12,7 |
±12 |
±20 |
|
от 175 до 200 |
0,001 |
от 0 до 12,7 |
±12 |
±20 |
|
от 200 до 225 |
0,001 |
от 0 до 12,7 |
±12 |
±20 |
|
от 225 до 250 |
0,001 |
от 0 до 12,7 |
±12 |
±20 |
|
от 250 до 275 |
0,001 |
от 0 до 12,7 |
±12 |
±20 |
|
от 275 до 300 |
0,001 |
от 0 до 12,7 |
±12 |
±20 |
|
от 200 до 300 |
0,001 |
от 0 до 12,7 |
±12 |
±20 |
|
от 300 до 400 |
0,001 |
от 0 до 12,7 |
±12 |
±20 |
|
от 400 до 500 |
0,001 |
от 0 до 12,7 |
±12 |
±20 |
|
от 500 до 600 |
0,001 |
от 0 до 12,7 |
±12 |
±24 |
|
от 600 до 700 |
0,001 |
от 0 до 12,7 |
±12 |
±25 |
|
от 700 до 800 |
0,001 |
от 0 до 12,7 |
±13 |
±26 |
|
от 800 до 900 |
0,001 |
от 0 до 12,7 |
±14 |
±28 |
|
от 900 до 1000 |
0,001 |
от 0 до 12,7 |
±16 |
±30 |
Таблица 4 - Метрологические характеристики отсчетного устройства в виде индикатора часового типа модификации ИЧ
|
Диапазон измерений, мм |
Цена деления шкалы, мм |
Размах показаний, мкм, не более |
Вариация показаний, мкм, не более |
Наибольшая алгебраическая разность погрешностей, мкм | |||||||
|
на любом участке диапазона измерений, мм |
на всем диапазоне измерений | ||||||||||
|
0,1 |
1,0 | ||||||||||
|
Исп.0 |
Исп.1 |
Исп.0 |
Исп.1 |
Исп.0 |
Исп.1 |
Исп.0 |
Исп.1 |
Исп.0 |
Исп.1 | ||
|
от 0 до 3 |
0,01 |
3 |
3 |
2 |
3 |
4 |
5 |
8 |
10 |
10 |
15 |
|
от 0 до 5 |
0,01 |
3 |
3 |
2 |
3 |
4 |
5 |
8 |
10 |
12 |
16 |
|
от 0 до 10 |
0,01 |
3 |
3 |
2 |
3 |
4 |
5 |
8 |
10 |
15 |
20 |
Таблица 5 - Метрологические характеристики отсчетного устройства в виде индикатора часового типа модификации ИЦ
|
Диапазон измерений, мм |
Дискретность отсчета, мм |
Размах показаний, мкм, не более |
Пределы допускаемой абсолютной погрешности, мкм |
|
от 0 до 12,7 |
0,001 |
2 |
±10 |
|
0,01 |
10 |
±20 |
Таблица 6 - Допуски плоскостности и параллельности, измерительное усилие микрометров
|
Модель микро метра |
Цена деления отсчетного устройства или шаг дискретности, мм |
Верхний предел диапазона измерений микрометров, мм |
Допуск, мкм |
Измерительное усилие микрометров, Н |
Колебание измерительного усилия, Н, не более | |
|
плоскостности |
параллель ности | |||||
|
МРЦ |
0,01; 0,001 |
от 25 до 100 включ. |
0,6 |
1,5 |
от 0,7 до 6 |
0,5 |
|
св. 100 до 1000 |
0,9 |
4,0 |
от 2 до 10 |
3,0 | ||
|
МР |
0,001 |
от 25 до 50 |
0,6 |
1,5 |
от 3 до 10 |
1,5 |
|
75 |
от 4 до 12 |
2,0 | ||||
|
100 |
от 4 до 15 | |||||
|
МРИ |
0,01 |
от 25 до 100 включ. |
0,6 |
1,5 |
от 1 до 8 |
3,0 |
|
св. 100 до 1000 |
0,9 |
4,0 |
от 2 до 12 | |||
Примечание - Допускаются завалы на расстоянии 0,2 мм от краев измерительных поверхностей для микрометров с верхним пределом измерения до 50 мм и на расстоянии 0,5 мм - для микрометров с верхним пределом измерения свыше 50 мм.
Таблица 7 - Метрологические характеристики установочных мер
|
Номинальный размер установочных мер, мм |
Допускаемое отклонение длины установочных мер от номинального размера, мкм |
Допуск, мкм | |
|
плоскостности |
параллельности | ||
|
1 |
2 |
3 |
4 |
|
25; 50; 75; 100 |
±1,5 |
0,6 |
1,00 |
|
125; 150; 175; 200 |
±2,0 |
0,9 |
1,25 |
|
225; 250; 275 |
±2,5 |
1,2 |
1,75 |
|
300; 325; 350; 375 |
±3,0 |
- |
- |
|
400; 425; 450; 475 |
±3,5 | ||
|
500; 525; 550; 575 |
±4,0 | ||
|
625; 675 |
±5,0 | ||
|
725;775 |
±6,0 | ||
|
825; 875 |
±7,0 | ||
|
925;975 |
±8,0 | ||
Таблица 8 - Габаритные размеры и масса
МР
МРИ,
МРЦ
Модель
микрометров
|
Диапазон измерений микрометров, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
Длина |
Ширина |
Высота | ||
|
от 0 до 25 |
170 |
75 |
30 |
0,6 |
|
от 25 до 50 |
195 |
85 |
30 |
0,8 |
|
от 50 до 75 |
215 |
115 |
30 |
1,0 |
|
от 75 до 100 |
235 |
160 |
35 |
1,2 |
|
от 0 до 25 |
175 |
80 |
27 |
0,6 |
|
от 25 до 50 |
200 |
95 |
27 |
1,0 |
|
от 50 до 75 |
200 |
105 |
27 |
1,0 |
|
от 50 до 100 |
280 |
125 |
27 |
1,1 |
|
от 75 до 100 |
280 |
125 |
27 |
1,1 |
|
от 0 до 100 |
280 |
125 |
27 |
1,1 |
|
от 100 до 125 |
290 |
128 |
27 |
1,2 |
|
от 100 до 200 |
378 |
185 |
27 |
2,5 |
|
от 125 до 150 |
315 |
143 |
27 |
1,4 |
|
от 150 до 175 |
410 |
200 |
27 |
1,6 |
|
от 175 до 200 |
373 |
185 |
27 |
1,8 |
|
от 200 до 225 |
390 |
204 |
27 |
2,0 |
|
от 225 до 250 |
410 |
292 |
27 |
2,2 |
|
от 250 до 275 |
420 |
234 |
27 |
2,5 |
|
от 275 до 300 |
442 |
249 |
27 |
2,7 |
|
от 200 до 300 |
480 |
265 |
30 |
2,9 |
|
от 300 до 400 |
585 |
410 |
40 |
3,5 |
|
от 400 до 500 |
755 |
480 |
45 |
3,8 |
|
от 500 до 600 |
1000 |
600 |
45 |
4,0 |
|
от 600 до 700 |
1200 |
750 |
45 |
4,3 |
|
от 700 до 800 |
1305 |
800 |
45 |
4,5 |
|
от 800 до 900 |
1405 |
950 |
45 |
5,0 |
|
от 900 до 1000 |
1500 |
1100 |
45 |
6,0 |
Примечание - Габаритные размеры микрометров моделей МРИ и МРЦ указаны без учета габаритных размеров съемного отсчетного устройства.
Таблица 9 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +15 до +25 80 |
Таблица 10 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Микрометр рычажный* |
Micron |
1 шт. |
|
Отсчетное устройство* (для микрометров моделей МРИ, МРЦ) |
- |
1 шт. |
|
Сменный сферический наконечник (для микрометров моделей МРИ, МРЦ) |
- |
1 шт.** |
|
Сменный плоский наконечник (для микрометров моделей МРИ, МРЦ) |
- |
1 шт.** |
|
Элемент питания (для микрометров модели МРЦ) |
- |
1 шт. |
|
Установочная мера для микрометров с верхним пределом диапазона измерений св. 25 мм |
- |
1 шт.*** |
|
Ключ (кроме микрометров модели МРЦ) |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
СОУ.00.001.ПС |
1 экз. |
|
*Модель (модификация) в соответствии с заказом. ** По запросу заказчика. *** Количество в зависимости от модификации микрометра. | ||
приведены в разделе 5 «Подготовка к работе и проведение измерений» паспорта.
