приложение А

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ УГЛ А ФАЗОВОГО СДВИГА МЕЖДУ ДВУМЯ ЭЛЕКТРИЧЕСКИТМИ НАПРЯЖЕНИЯМИ В

ДИАПАЗОНЕ ЧАСТОТ ОТ V10^-2 ДО 240 ⁷ Гц

1

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

6 декабря 2019 г.

эталоны, аттестованные на соответствие МИ 1949-88, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие МИ 1949-88, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по МИ 1949-88 или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений после даты окончания срока действия свидетельства об аттестации.

• 3.  Определить, что ГПС утверждается взамен МИ 1949-88 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот 1 ■ 10^_3-2-10⁷ Гц».

• 4. ФГУП «ВНИИМ им. Д.И.Менделеева» (А.Н.Пронин) направить сведения о ГПС в ФГУП «ВНИИФТРИ» (С .И. Донченко) для их внесения в Федеральный информационный фонд по обеспечению единства измерений.

• 5.  Управлению метрологии (Д.В.Гоголев) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно - телекоммуникационной сети «Интернет».

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(----------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06,11.2019 до 05.11.2020

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии

от «6» декабря 2019 г. № 2882

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ УГЛА ФАЗОВОГО СДВИГА МЕЖДУ ДВУМЯ ЭЛЕКТРИЧЕСКИМИ НАПРЯЖЕНИЯМИ В ДИАПАЗОНЕ ЧАСТОТ ОТ V10^-2 ДО 240⁷ Гц

• 1.1. Государственная поверочная схема для средств измерений угла фазового сдвига (далее - ГПС УФС) между двумя электрическими напряжениями в диапазоне частот от 140^-2 до 240⁷ Гц устанавливает порядок передачи единиц УФС от Государственного первичного специального эталона угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот от Г10^-2 до 240⁷ Гц рабочим эталонам и средствам измерений с указанием погрешностей и основных методов передачи единицы.

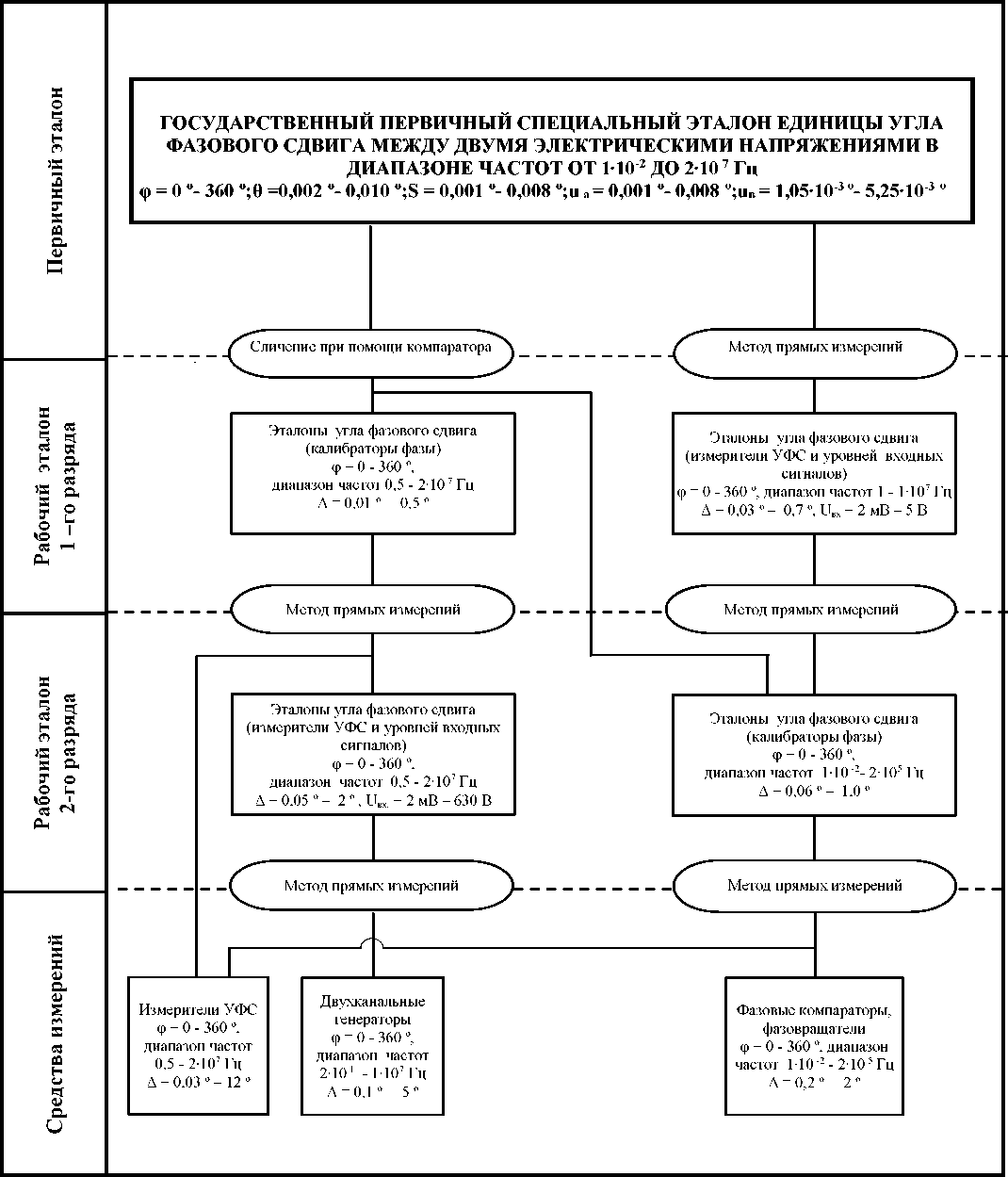

• 1.2. Графическая часть государственной поверочной схемы для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот от 140^-2 до 240⁷ Гц представлена в Приложении А.

Примечание:

допускается осуществлять передачу единиц угла фазового сдвига средствам измерений, не указанным в настоящей государственной поверочной схеме, при условии их прослеживаемости к Государственному первичному специальному эталону угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот от 1 • 10^-2 до 2-10⁷ Гц (ГЭТ 61-88).

• 2.1.  Государственный первичный специальный эталон ГЭТ 61-88 предназначен для воспроизведения и хранения единицы УФС между двумя электрическими напряжениями в диапазоне частот от Г10^-2 до 240⁷ Гц и передачи единицы при помощи разрядных рабочих эталонов средствам измерений.

• 2.2.  В состав Государственного первичного эталона входят:

канал воспроизведения УФС между двумя электрическими напряжениями на частоте 1 кГц. В состав канала входят синтезатор частоты Ч6-31 (блоки БОЧ и БСЧ), делитель частоты Ф5093, источник фазовых сдвигов ИФС и источник временных сдвигов И1-8;

канал воспроизведения УФС между двумя электрическими напряжениями на частотах 1 кГц, 100 кГц, 1 МГц, 10 МГц и 20 МГц. В состав канала входят преобразователь частоты на 10 МГц, счетчик импульсов Ф5264, блок преобразования частоты БПЧ, блок управления фазочастотный БУФЧ, синтезатор частоты Ч6-31 (блоки БОЧ и БСЧ1, 2) и фазометры ФК2-35 и Ф2-34;

канал воспроизведения УФС между двумя электрическими напряжениями на частоте 0,01 Гц. В состав канала входят калибратор фазы Ф5224 и частотомер электронно-счетный CNT-90.

В качестве опорных частот 5 и 10 МГц с нестабильностью частоты ±540^-10 (относительные безразмерные единицы) в эталоне использован сигнал, поступающий от стандарта частоты рубидиевого FS725.

• 2.3.  Диапазон значений УФС между двумя электрическими напряжениями, воспроизводимых эталоном, составляет от 0° до 360°.

• 2.4.  Государственный первичный специальный эталон обеспечивает воспроизведение единицы УФС между двумя электрическими напряжениями в диапазоне частот от 140^-2 до 240⁷ Гц с метрологическими характеристиками, приведенными в таблице 1.

Таблица 1 - Метрологические характеристики ГЭТ 61-88 Угол фазового сдвига в градусах.

Таблица 2 - Неопределенности воспроизведения единицы угла фазового сдвига

Примечание: К - коэффициент охвата. К= 2 при доверительной вероятности Р = 0,95

• 2.5. Государственный первичный специальный эталон применяют для передачи единицы УФС методом сравнения с помощью компаратора рабочим эталонам 1 и 2 разряда - калибраторам фазы и методом прямых измерений -рабочим эталонам 1 разряда - измерителям УФС и уровней входных сигналов m

Расширенная неопределенность измерений при передаче единицы УФС рабочим эталонам 1 разряда - калибраторам фазы для уровня доверия 0,95 в диапазоне частот от 1 •IO^-2 до 240⁷ Гц находится в пределах от 0,001° до 0,009°.

Расширенная неопределенность измерений при передаче единицы УФС рабочим эталонам 1 разряда - измерителям УФС и уровней входных сигналов для уровня доверия 0,95 в диапазоне частот от 1 до 1 •Ю⁷ Гц находится в пределах от 0,001° до 0,006°.

• 2.6.  Для обеспечения воспроизведения единицы УФС с указанной точностью должны быть соблюдены правила содержания и применения эталона.

• 3. Рабочие эталоны

• 3.1.1. В качестве рабочих эталонов 1-го разряда применяют калибраторы фазы, а также измерители УФС и уровней входных сигналов (U_BX в диапазоне от 2 мВ до 5 В).

• 3.1.2. Значения пределов допускаемых абсолютных погрешностей калибраторов фазы лежат в диапазоне от 0,01° до 0,5° в диапазоне частот от 0,5 до 240⁷ Гц.

• 3.1.3. Значения пределов допускаемых абсолютных погрешностей измерителей УФС и уровней входных сигналов лежат в диапазоне от 0,03° до 0,7° в диапазоне частот от 1 до 1 • 10⁷ Гц.

• 3.1.4. Соотношение пределов допускаемых абсолютных погрешностей рабочих эталонов 1 и 2 разрядов должно быть не более 1/2.

• 3.1.5. Рабочие эталоны 1-го разряда применяют для передачи единицы УФС рабочим эталонам 2-го разряда (измерителям УФС и уровней входных сигналов, калибраторам фазы) и средствам измерений (измерителям УФС) методом прямых измерений.

Зависимости погрешностей рабочих эталонов 1 разряда от частоты приведены в таблицах Б1, Б2 Приложения Б.

• 3.2.1. В качестве рабочих эталонов 2-го разряда применяют измерители УФС и уровней входных сигналов, а также калибраторы фазы.

• 3.2.2. Значения пределов допускаемых абсолютных погрешностей измерителей УФС и уровней входных сигналов (и_вх в диапазоне от 2 мВ до 630 В) лежат в диапазоне от 0,05° до 2° в диапазоне частот от 0,5 до 2 •IO⁷ Гц.

• 3.2.3. Значения пределов допускаемых абсолютных погрешностей калибраторов фазы лежат в диапазоне от 0,06° до 1° в диапазоне частот от V10² до 240⁵ Гц.

• 3.2.4. Соотношение пределов допускаемых абсолютных погрешностей рабочих эталонов 2 разряда и средств измерений должно быть не более 1/3.

• 3.2.5. Рабочие эталоны 2-го разряда применяют для поверки (калибровки) средств измерений - измерителей УФС, двухканальных генераторов, фазовых компараторов, фазовращателей методом прямых измерений.

• 3.2.6. Зависимости погрешностей рабочих эталонов 2 разряда от частоты приведены в таблицах Б3, Б4 Приложения Б.

• 4.1. В качестве средств измерений применяют измерители УФС, двухканальные генераторы, фазовые компараторы, фазовращатели.

• 4.2. Значения пределов допускаемых абсолютных погрешностей измерителей УФС лежат в диапазоне от 0,03° до 12° в диапазоне частот 0,5 до 240⁷ Гц.

• 4.3. Значения пределов допускаемых абсолютных погрешностей двухканальных генераторов лежат в диапазоне от 0,1° до 5° в диапазоне частот 240¹ до 140⁷ Гц.

• 4.4. Значения пределов допускаемых абсолютных погрешностей фазовых компараторов и фазовращателей лежат в диапазоне от 0,2° до 2° в диапазоне частот 140^-2 до 240⁵ Гц

ПРИЛОЖЕНИЕ Б

Таблица Б1 - Метрологические характеристики рабочих эталонов 1 разряда (калибраторов фазы)

Угол фазового сдвига в градусах.

Таблица Б2 - Метрологические характеристики рабочих эталонов 1 разряда (измерители УФС и уровней входных сигналов) Угол фазового сдвига в градусах.

Таблица Б3 - Метрологические характеристики рабочих эталонов 2 разряда (калибраторов фазы)

Угол фазового сдвига в градусах.

Таблица Б4 - Метрологические характеристики рабочих эталонов 2 разряда (измерители УФС и уровней входных сигналов) Угол фазового сдвига в градусах.
