Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «23» июля 2020 г. № 1260

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы вагонные электронные РД

Весы вагонные электронные РД (далее - весы) предназначены для статического взвешивания порожних и груженых четырех-, шести- или восьмиосных железнодорожных вагонов, полувагонов, платформ и цистерн.

Принцип действия весов основан на преобразовании деформации упругих элементов датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал датчика преобразуется и обрабатывается аналого-цифровым преобразователем, расположенным в корпусе весоизмерительного преобразователя, блока обработки аналоговых сигналов или самого датчика. Информация о массе взвешиваемого груза по последовательному интерфейсу RS-232C, RS-485 или 4-20 мА (опции) может быть передана на внешние устройства (ПК и т.п.).

Конструктивно весы состоят из грузоприемного устройства, которое через весоизмерительное устройство установлено на железобетонный или стальной фундаменты.

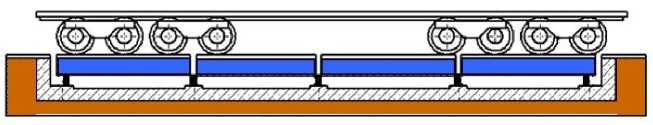

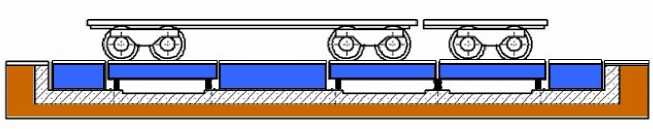

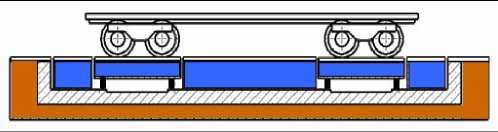

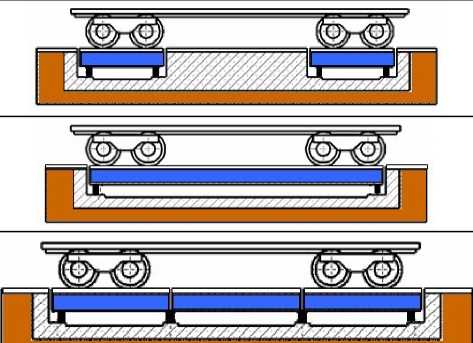

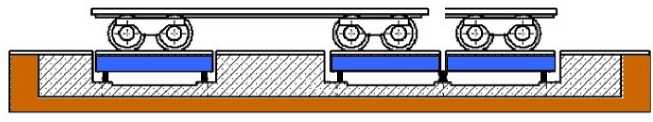

Грузоприемное устройство состоит из одной или нескольких платформ с закрепленными на них рельсами, и, в зависимости от номенклатуры взвешиваемого подвижного состава, оно изготавливается в нескольких конструктивных исполнениях (см. таблицу 1). Грузоприемное устройство может включать в себя три типа платформ - заездные (крайние), весовые и промежуточные.

Назначением заездных платформ является защита весовых платформ от паразитных сил, возникающих при температурном «угоне» подходящих путевых рельсов. Каждая весовая платформа через специальные силоприемные устройства опирается на четыре аналоговых весоизмерительных тензорезистивных датчика МВ150 производства АО «ВИК «Тензо-М» (регистрационный № 44780-10) (далее - датчики МВ150) или цифровые весоизмерительные тензорезисторные датчики МВЦ    производства    АО «ВИК    «Тензо-М»

(регистрационный № 46008-10) (далее - датчики МВЦ). Помимо правильного подвода силы к упругому элементу датчика, дополнительными функциями специальных силоприемных устройств являются защита датчиков от проворачивания вокруг своей вертикальной оси и от воздействия электростатических и грозовых разрядов.

Рельсы опираются на двутавровые балки усиленного профиля, являющиеся главными несущими элементами конструкции. Крепление рельсов осуществляется стандартным клеммноболтовым скреплением к серийным рельсовым подкладкам типа КД/КБ, привариваемым к несущим балкам рамы. Равнодействующая вертикальных сил давления на рельсы, находящихся на весовой платформы, разделившись на четыре силовых потока, проходит через датчики с силоприемными устройствами и уравновешивается реакциями опор фундамента (рис. 1).

Горизонтальные силы, возникающие при торможении или разгоне вагонов и локомотива, уравновешиваются маятниковыми составляющими силы тяжести при отклонении датчиков от вертикали, реакциями в горизонтальных тягах, шарнирно замкнутых на вертикальные закладные фундамента, заездные и промежуточные платформы или парируются регулируемыми винтовыми упорами (рис.2).

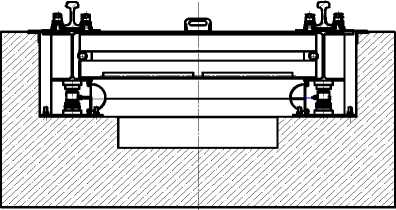

Рисунок 1 - Весовая платформа весов в поперечном разрезе.

Рисунок 2 - Регулируемые винтовые упоры весовой платформы

Грузоприемное устройство может быть установлено на стальной фундамент, опирающийся на уплотненное по специальной инструкции щебеночное основание. Стальной фундамент представляет собой массивную жесткую раму, сваренную из толстостенных труб прямоугольного сечения, с площадью опоры, обеспечивающей максимальное удельное давление на щебеночную призму не более 0,3 кг/см². Конструкция рамы обеспечивает возможность периодического уплотнения щебня для коррекции возможного проседания рамы в процессе эксплуатации весов.

Подплатформеное пространство между рельсами защищено настилами или решетками, скрепленными с несущими балками болтами или шарнирными петлями. Боковые пространства между балками рамы и стенкой фундамента закрыты съемными металлическими нащельниками.

В состав весоизмерительного устройства весов входят:

• - датчики МВ150 с блоком обработки аналоговых сигналов БКС, весоизмерительным преобразователем ТВ производства АО «ВИК «Тензо-М» (регистрационный № 37794-08) (далее - преобразователь), служащими для обработки аналоговых сигналов и индикации результатов взвешивания, и персональным компьютером (далее - ПК) (опция) или

• - датчики МВ150 с блоком обработки аналоговых сигналов ПН-12, служащим для обработки аналоговых сигналов, преобразователем ТЦ, предназначенным для индикации цифровых сигналов, и ПК (опция) или

• - датчики МВ150 с блоком ПН-12 и ПК или

• - датчики МВЦ с блоком обработки цифровых сигналов БКЦ и ПК или

• - датчики МВЦ с блоком БКЦ, преобразователем ТЦ и ПК (опция).

Управление весами осуществляется с клавиатуры преобразователя.

Внешний вид весов показан на рисунке 3.

Весы выполняют следующие сервисные функции:

• - сигнализация о превышении максимальной нагрузки равной Мах+9е;

• - полуавтоматическая установка нуля;

• - компенсация и выборка массы тары.

Весы выпускаются в различных модификациях, различающимися метрологическими характеристиками и имеющими обозначение РД H.X-Z(B)(U,), где:

РД - обозначение типа;

Н - максимальная нагрузка, т (30, 50, 80, 100, 150, 200);

Х - конструктивное исполнение (от 3 до 9);

Z - метрологическое исполнение (постоянная (1) или переменная (2) действительные цены деления),

В - взрывозащищенное исполнение (у обычного исполнения обозначение отсутствует) (сертификат соответствия № ТС RU С-КиТБ05.В.00279),

Ц - весы, выполненные на датчиках МВЦ (с аналоговыми датчиками обозначение отсутствует).

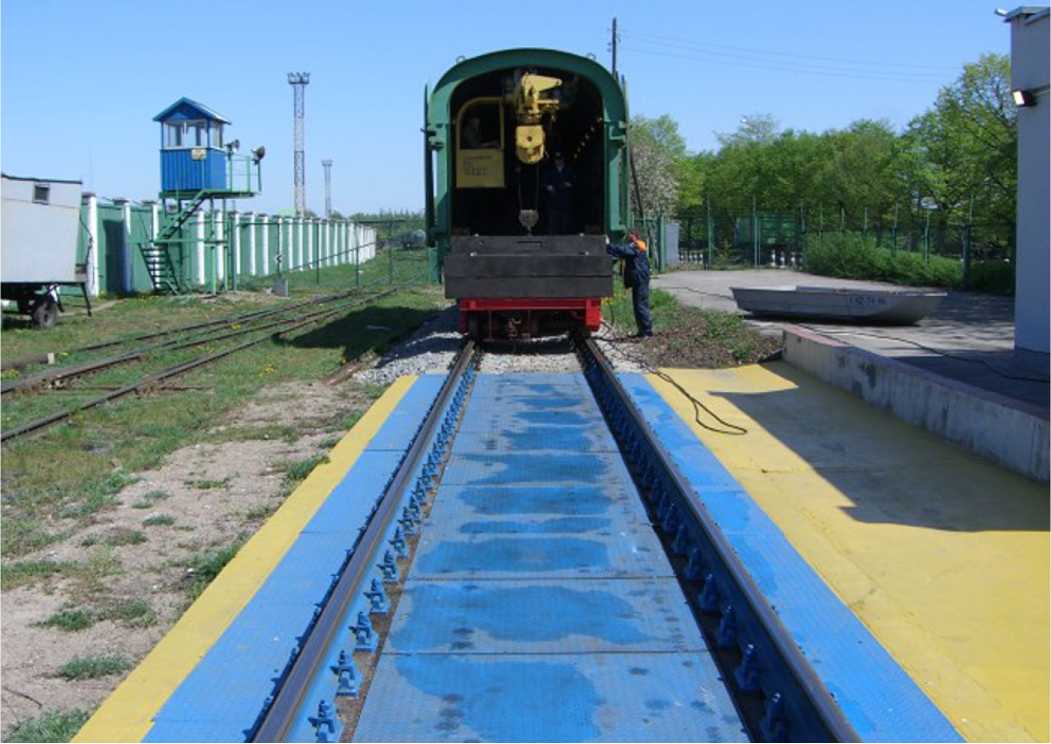

Рисунок 3 - Внешний вид весов РД.

Программное обеспечение (ПО) весов реализовано в преобразователе, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств со встроенным ПО или в ПК. Идентификационным признаком ПО служит номер версии, который отображается на дисплее преобразователя, на экране монитора при включении весов или может быть вызван через меню ПО. Для предотвращения воздействий и защиты законодательно контролируемых параметров служат административный пароль и электронное клеймо - случайно генерируемое число, которое автоматически обновляется после каждого сохранения измененных законодательно контролируемых параметров. Цифровое значение электронного клейма заносится в раздел «Поверка» эксплуатационной документации весов. Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий». Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2

Метрологические и технические характеристики представлены в таблицах 3 и 4.

Таблица 3

Таблица 4

Продолжение Таблицы 4

наносится типографским способом на титульный лист эксплуатационной документации, а так же на маркировочную табличку, расположенную на одной из платформ грузоприемного устройства весов.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» и разделом 7 «Поверка» руководства по эксплуатации весов 4274-036-18217119-01 РЭ.

Основные средства поверки: рабочие эталоны 4-го разряда в соответствии с Приказом Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» (класса точности М1 по ГОСТ OIML R 111-1-2009).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации весов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на весы.

Сведения о методиках (методах) измерений приведены в эксплуатационных документах.

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»,

Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».

4274-036-18217119-02 ТУ «Весы вагонные электронные РД. Технические условия».

Акционерное общество «Весоизмерительная компания «Тензо-М» (АО «ВИК «Тензо-М») ИНН 5027048351

Адрес: Россия, 140050, Московская область, г.о. Люберцы, д.п. Красково, ул. Вокзальная, 38 Тел/факс +7 (495) 745-3030

Web-сайт: www.tenso-m.ru

E-mail: tenso@tenso-m.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Тел./факс: (495) 437-55-77/ 437-56-66.

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.
