МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

20 апреля 2023 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить  измененные  описания типов средств измерений,

прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________✓

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «²⁰ »   апреля      2023 г. № ⁸⁷⁸

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» апреля 2023 г. № 878

Лист № 1 Регистрационный № 73759-19 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры - счётчики электромагнитные КАРАТ-551М

Расходомеры-счетчики электромагнитные КАРАТ-551М (в далее - расходомеры) предназначены для измерений объема и объемного расхода холодной или горячей воды, а также других электропроводящих жидкостей и преобразования этих величин для технологического и коммерческого учета, как в составе измерительных систем, так и автономно.

Принцип действия расходомеров основан на электромагнитном методе измерения, при котором в потоке жидкости, протекающей через наведённое системой электромагнитов магнитное поле, возникает электродвижущая сила (ЭДС), пропорциональная скорости потока. Эта ЭДС воспринимается электродами и преобразуется в значение объёма и объёмного расхода.

Расходомеры состоят из первичного преобразователя, устанавливаемого в трубопровод с жидкостью, и электронного блока, служащего для преобразования сигнала с первичного преобразователя, отображения и хранения данных.

Первичный преобразователь представляет собой отрезок трубопровода из немагнитной стали, футерованный защитным материалом. Первичный преобразователь закрыт кожухом, предохраняющим элементы магнитной системы расходомера от внешних воздействий.

Электронный блок состоит из корпуса (с возможностью крепления на стену или на первичный преобразователь), на нижней или боковых поверхностях которого расположены соединители для подключения к первичному преобразователю и устройству передачи или обработки информации. Результат измерений, посредством микропроцессора преобразуется в электрические сигналы в зависимости от используемого выхода:

• -  в пропорциональное прошедшему объему жидкости количество импульсов на импульсном выходе с нормированной ценой;

• -  в пропорциональную расходу жидкости частотную импульсную последовательность на частотном выходе;

• -  в пропорциональный расходу жидкости унифицированный сигнал постоянного тока (по заказу).

Расходомеры могут выполнять измерения параметров прямого и реверсивного потоков.

Расходомеры имеют варианты встроенной индикации (по заказу), и могут комплектоваться выносным блоком индикации, отображающем на дисплее измеренные параметры: объем (м³); объемный расход (м³/ч); время работы; нештатные ситуации.

Для связи с внешними устройствами расходомеры имеют встроенный интерфейс RS-232, а также могут комплектоваться (по заказу) интерфейсом RS-485.

Общий вид расходомеров представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

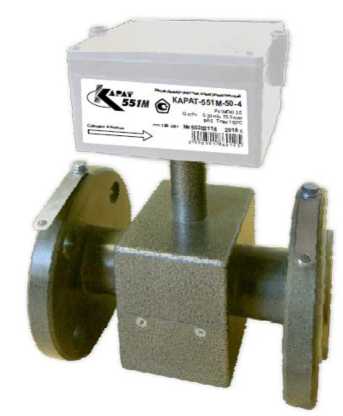

Рисунок 1 - Общий вид расходомеров-счетчиков электромагнитных КАРАТ-551М

Знак поверки наносится на свидетельство о поверке и (или) паспорт и на пломбу в соответствии с рисунком 2.

Места для пломбирования энергоснабжающей организации

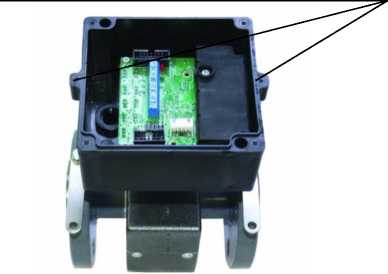

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Место нанесения

Место нанесения

знака поверки

знака поверки

Идентификационные данные программного обеспечения расходомеров-счётчиков электромагнитных КАРАТ-551М указаны в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, а также на боковую панель расходомера методом наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний;

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;

Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А»;

СМАФ.407212.001 ТУ Расходомеры-счётчики электромагнитные КАРАТ-551М. Технические условия.

Общество с ограниченной ответственностью «Научно-производственное предприятие

«Уралтехнология» (ООО НПП «Уралтехнология»)

ИНН: 6660080162

Адрес места осуществления деятельности: 620078, г. Екатеринбург, ул. Студенческая, д. 51, ком. 312

Тел.: +7 343-222-306

Web сайт: www.karat-npo.com

E-mail: uraltech@karat-npo.ru

Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: (343) 350-26-18

Факс: (343) 350-20-39

E-mail: uniim@uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» апреля 2023 г. № 878

Регистрационный № 81158-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы беспроводные для измерения вибрации ViBlock

Приборы беспроводные для измерения вибрации ViBlock (далее - приборы) предназначены для измерения среднеквадратического значения (далее - СКЗ) виброскорости, воздействующей на прибор.

Описание средства измерений

Принцип действия приборов основан на преобразовании измеренного значения амплитуды колебаний объекта в цифровое значение виброускорения и преобразования этого значения в виброскорость.

Приборы состоят из заключенного в единый корпус акселерометра и блока электроники. Блок электроники осуществляет интегрирование виброускорения в виброскорость и передачу преобразованного сигнала через интерфейсы Bluetooth LE и LoRa (Long Range).

Питание приборов осуществляется от автономной (заменяемой) батареи.

Общий вид приборов беспроводных для измерения вибрации ViBlock и место пломбирования представлены на рисунке 1.

Место пломбирования

МОНИТОР ВИБРАЦИОННЫХ

СИГНАЛОВ^^^

Рисунок 1 - Общий вид приборов беспроводных для измерения вибрации ViBlock.

Приборы беспроводные для измерения вибрации ViBlock имеют встроенное и внешнее программное обеспечение (далее - ПО).

Встроенное ПО, влияющее на метрологические характеристики, загружается в микропроцессор, находящийся на измерительной плате блока электроники прибора на заводе изготовителя. Встроенное ПО обеспечивает аналого-цифровое преобразование и передачу измеряемых данных от встроенного акселерометра, а также обеспечивает управление процессом передачи данных по цифровому каналу связи.

Метрологические характеристики приборов нормированы с учетом встроенного ПО.

Для обмена данными между приборами и планшетом (телефоном) используется внешнее ПО, не являющееся метрологически значимым, которое служит для отображения цифровых данных на экране планшета (телефона).

Защита ПО от преднамеренных изменений обеспечивается средствами операционной системы путем установки пароля для вхождения в файл программы.

Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики приборов беспроводных для измерения вибрации ViBlock

Таблица 3 - Основные технические характеристики приборов беспроводных для измерения вибрации ViBlock

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом или методом печати.

Таблица 4 - Комплектность средства измерений

приведены в руководстве по эксплуатации ВЦ.402243.027 РЭ.

Нормативные и технические документы, устанавливающие требования к приборам беспроводным для измерения вибрации ViBlock

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

ТУ ВЦ.402243.027 «Приборы беспроводные для измерения вибрации ViBlock. Технические условия (ТУ 26.51.66-102-12025123-2019)».

Общество с ограниченной ответственностью производственно-внедренческая фирма «Вибро-Центр» (ООО ПВФ «Вибро-Центр»)

ИНН 5902104208

Юридический адрес: 614500, Пермский край, м. р-н Пермский, с.п. Савинское, д. Ванюки, въезд Шоссейный, д. 2, оф. 2217

Адрес места осуществления деятельности: 614500, Пермский край, м. р-н Пермский, с.п. Савинское, д. Ванюки, въезд Шоссейный, д. 2, оф. 2217

Телефон: 8 (342) 212-84-74

E-mail: vibrocenter@vibrocenter.ru

Web-сайт: www.vibrocenter.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437 55 77

Факс: +7 (495) 437 56 66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» апреля 2023 г. № 878

Лист № 1 Регистрационный № 88515-23 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мегаомметры АВЭМ-9

Мегаомметры АВЭМ-9 (далее по тексту - мегаомметр) предназначены для измерений сопротивления изоляции постоянному току, а также контроля состояния изоляции электрических цепей, не находящихся под напряжением.

Описание средства измерений

Принцип действия мегаомметров основан на измерении тока, протекающего через измеряемое сопротивление, при воздействии испытательного напряжения постоянного тока заданной величины. При этом аналоговые величины напряжения и тока преобразуются в цифровую форму с помощью АЦП, обрабатываются, а затем отображаются на сенсорном жидкокристаллическом дисплее.

Питание мегаомметров сетевое и автономное - от встроенного литий-ионного аккумулятора 12 В. Зарядка осуществляется с помощью блока питания, поставляемого в комплекте.

Область применения мегаомметров - измерение сопротивления и контроль состояния изоляции электрических цепей, не находящихся под напряжением.

Диапазоны измерений переключаются автоматически. Высокое испытательное напряжение формируется с помощью импульсного преобразователя из напряжения питания.

По отношению сопротивлений изоляции, измеренных через 15 и 60 с после начала испытаний мегаомметры рассчитывают коэффициент абсорбции. Рассчитывается также коэффициент поляризации путем измерения значений сопротивлений изоляции на 60 и 600 с в режиме измерения коэффициента поляризации.

Ручное управление прибором осуществляется через меню посредством нажатия соответствующих клавиш на сенсорном дисплее. Для удаленного управления прибором предусмотрены интерфейсы связи RS-485 и USB.

Результаты измерений сохраняются в памяти прибора. Для привязки результатов измерений ко времени их выполнения прибор имеет системные часы.

Конструктивно прибор выполнен в виде переносного прибора в пластиковом корпусе.

На лицевой панели расположены: сенсорный дисплей, кнопка включения мегаомметра, а также разъем USB для подключения USB накопителя.

На тыльной стороне расположены: кнопка включения общего питания, измерительные разъемы, разъемы внешнего включения и связи по RS-485 и USB, а также разъем подключения блока питания.

Знак утверждения типа в виде наклейки наносится на передней лицевой панели в левом верхнем углу мегаомметра.

В верхней части задней панели наносится заводской номер и год выпуска, методом сеткографии. Заводской номер нанесен в виде цифрового обозначения, состоящего из арабских цифр, что обеспечивает идентификацию средства измерений.

Ограничение доступа к местам настройки, расположенным внутри корпуса, осуществляется путем нанесения знака поверки в виде наклейки в места крепления верхней крышки к корпусу.

Общий вид мегаомметра приведен на рисунке 1. Указание мест нанесения знака поверки, заводского номера приведены на рисунке 2.

Место нанесения знака утверждения типа

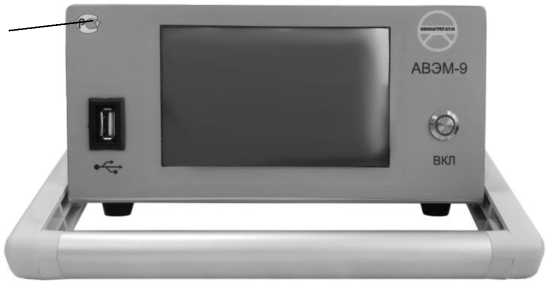

Рисунок 1 - Общий вид мегаомметра АВЭМ-9

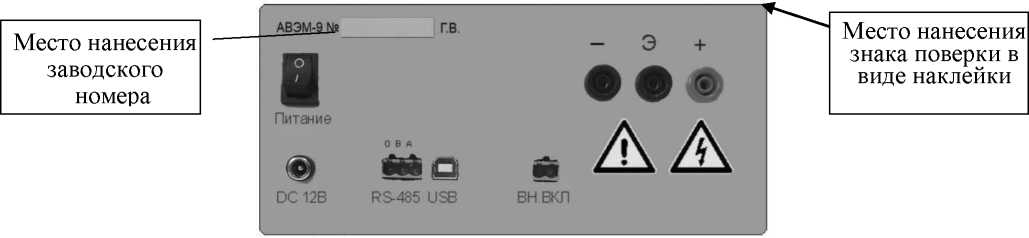

Рисунок 2 - Схема пломбировки мегаомметров от несанкционированного доступа, обозначение места нанесения заводского номера

Программное обеспечение мегаомметров является их составной и неотъемлемой частью.

Конструкция мегаомметров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию, так как ПО прошито в микропроцессоре, жестко установленном внутри печатной платы.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1

Таблица 1 - Идентификационные данные ПО

Лист № 3 Всего листов 5 Метрологические и технические характеристики

Таблица 2 - Основные метрологические характеристики

Таблица 3 - Соответствия испытательного напряжения и измеряемого сопротивления

Таблица 4 - Основные технические характеристики

наносится на титульные листы эксплуатационной документации - типографским способом, а на прибор в виде наклейки.

Таблица 5 - Комплектность средства измерений

приведены в разделе 3 «Использование по назначению» в руководстве по эксплуатации АИЕЛ.411218.001 РЭ «Мегаомметры АВЭМ-9. Руководство по эксплуатации».

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

АИЕЛ.411218.001 ТУ Мегаомметры АВЭМ-9. Технические условия.

Общество с ограниченной ответственностью «Авиаагрегат-Н» (ООО «Авиаагрегат-Н») ИНН 6150045308

Адрес: 346411, Ростовская обл., г. Новочеркасск, пр-т Баклановский, д. 200, к. А, оф. 401

Общество с ограниченной ответственностью «Авиаагрегат-Н» (ООО «Авиаагрегат-Н») ИНН 6150045308

Адрес места осуществления деятельности: 346411, Ростовская обл., г. Новочеркасск, ул. 26 Бакинских комиссаров, д. 11 В

Телефон: 8 (8635) 26-07-82 Факс: 8 (8635) 26-07-82

Веб-сайт: www.avem.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовской области» (ФБУ «Ростовский ЦСМ») Адрес: 344000, Ростовская обл., г. Ростов-на-Дону, пр. Соколова, д. 58/173 Телефон: (863)290-44-88, факс: (863)291-08-02

E-mail: info@rostcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30042-13.
