МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

11 сентября 2025 г.

1948

Москва

О внесении изменений в сведения об утвержденных типах

средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению, к настоящему приказу.

2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах

средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления

содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

4. Контроль за исполнением настоящего приказа оставляю за собой.

Приказ Росстандарта №1948 от 11.09.2025, https://oei-analitika.ru

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Заместитель руководителя

Приказ Росстандарта №1948 от 11.09.2025, https://oei-analitika.ru

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

Е.Р. Лазаренко




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «_ »    сентябре    2025 г. № 1948

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методик поверки сохраняется

Устанавливаемая методика поверки

Заявитель

Юридическое лицо, выдавшее заключение

1

2

3

4

5

6

7

8

9

10

11

1.

Система измерительная объемного расхода и объема воздуха поз. 128 цеха № 02 НПЗ ОАО «ТАИФ-НК»

128

75065-19

МП 1712/2

311229-2018

Акционерное общество «ТАИФ-НК» (АО «ТАИФ-НК»), г. Нижнекамск, Республика Татарстан

ООО ЦМ «СТП», г. Казань

2.

Система измерений количества и показателей качества нефти № 301

793

88603-23

Общество с ограниченной ответственностью «ЗН Север» (ООО «ЗН Север»), г. Москва

МП-009-2022

Общество с ограниченной ответственностью «Системы Нефть и Газ» (ООО

«СНГ»),

Московская обл., г. Щелково

ООО «НГМ», г. Белгород

3.

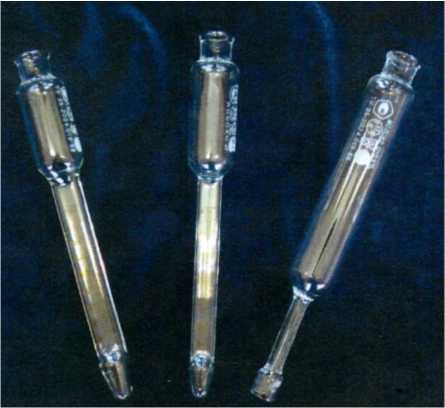

Бутирометры стеклянные

786-90

ГОСТ 8.482-83

Публичное акционерное общество «Химлаборприбор (ПАО «Химлаборприбор

ФБУ «НИЦ ПМ -Ростест», г. Москва

4.

Г азоанализаторы многокомпонентные

«Полар-7»

86886-22

Общество с ограниченной ответственностью «Промэкоприбор» (ООО «Промэкоприбор» г. Санкт-Петербург

Московская об л., г. Клин

МП 242-2492-2022

Общество с ограниченной ответственностью «Промэкоприбор» (ООО «Промэкоприбор» г. Санкт-Петербург

ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт-Петербург




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии ОТ « 11- »    сентября 2025 Г. №    1948

Лист № 1 Регистрационный № 86886-22                                        Всего листов 14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы многокомпонентные «Полар-7»

Назначение средства измерений

Газоанализаторы многокомпонентные «Полар-7» предназначены для:

  • - измерений объемной доли кислорода (О2), объемной доли или массовой концентрации оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), сернистого ангидрида (SO2), сероводорода (H2S) и углеводородов (СН) по метану (СН4) или пропану (С3Н8) в отходящих газах стационарных и передвижных источников промышленных выбросов;

  • - измерений или определения расчетным методом объемной доли или массовой концентрации суммы оксидов азота (NOX);

  • - измерений или определения расчетным методом объемной доли диоксида углерода (СО2);

  • - измерений температуры газов;

  • - измерений температуры воздуха (окружающего и поступающего на горение);

  • - измерений разности давлений газов;

  • - измерений атмосферного давления;

  • - измерений абсолютного давления.

Описание средства измерений

Принцип действия газоанализаторов многокомпонентных «Полар-7» (далее -газоанализаторы):

  • - по каналам измерений О2, СО, NO, NO2, NOx, SO2 и H2S - электрохимический;

  • - по каналам измерений СО2 и СН - оптический инфракрасный;

  • - по каналам измерений температуры газов и воздуха - термоэлектрический;

  • - по каналам измерений разности давлений, атмосферного давления и абсолютного давления - тензорезистивный.

Способ отбора проб - принудительный с помощью встроенного побудителя расхода.

Газоанализаторы представляют собой автоматические переносные приборы непрерывного действия.

Конструктивно газоанализаторы являются одноблочными приборами, выполненными в пластиковых обрезиненных корпусах. В комплект поставки газоанализаторов входят средства отбора и подготовки пробы к анализу: пробоотборный зонд с пробоотборным шлангом, влагоотделитель, внешний фильтр очистки пробы и внешний датчик для измерений температуры воздуха.

По дополнительному заказу для газоанализаторов поставляются: внешний термопринтер для печати результатов измерений, внешний зонд для измерений температуры воздуха, напорные трубки для определения скорости и объемного расхода газового потока и программное обеспечение для передачи протоколов результатов измерений на персональный компьютер.

Газоанализаторы имеют LCD цветной графический дисплей (индикатор) с разрешением 320x240 точек, обеспечивающий отображение:

  • -  результатов измерений содержания определяемых компонентов и физических параметров газового потока;

  • - текущей даты и времени, уровня заряда аккумуляторной батареи;

  • - меню пользователя и информационных сообщений.

Газоанализаторы обеспечивают регистрацию результатов измерений следующими способами:

  • - занесение во внутреннюю энергонезависимую память;

  • - вывод на внешний термопринтер через инфракрасный порт и/или по Bluetooth-интерфейсу;

  • - передача на персональный компьютер или другие внешние устройства по интерфейсам USB, Bluetooth и/или Wi-Fi.

Перечень измерительных каналов газоанализаторов определяется при заказе. Возможные измерительные каналы приведены в таблице 1.

Таблица 1 - Возможные измерительные каналы

Каналы измерений содержания газовых компонентов

Каналы измерений физических параметров 7)

О2

СО

NO

N02

NOx

S02

H2S

СО2

СН

Тгаз

Ti

ДР

Ратм

Рабс

+1)

*2)3)

*2)

*2)

*4)

*2)

*2)

*2)5)

*2)6)

+1)

+1)

+1)

*2)

*2)

  • 1) «+» - канал устанавливается в базовой комплектации газоанализатора.

  • 2) «*» - канал устанавливается по заказу.

  • 3) Для данного определяемого компонента возможна установка двух каналов с разными диапазонами измерений, а также канала, оснащенного измерительным преобразователем с компенсацией по водороду (Н2).

  • 4) При установленных каналах измерений NO и NO2. В случае если в газоанализаторе установлен только канал NO, показания объемной доли суммы оксидов азота выводятся на дисплей в результате расчета по эмпирическим формулам.

  • 5) В случае если в газоанализаторе отсутствует канал измерений СО2, показания объемной доли диоксида углерода выводятся на дисплей в результате расчета по эмпирическим формулам.

  • 6) Градуировка канала измерений углеводородов (СН) выполняется по метану (СН4) или пропану (С3Н8). Градуировочный компонент определяется при заказе газоанализатора.

  • 7) Тгаз - канал измерений температуры газов; Ti - канал измерений температуры воздуха; ДР - канал измерений разности давлений газов; Ратм - канал измерений атмосферного давления; Рабс - канал измерений абсолютного давления.

Газоанализаторы выполнены в общепромышленном невзрывозащищенном исполнении. Общий вид газоанализаторов представлен на рисунке 1.

Конструкцией газоанализаторов предусмотрена пломбировка корпуса от несанкционированного доступа в местах установки винтовых соединений. Схема пломбировки газоанализаторов приведена на рисунке 2.

Заводской номер в виде цифрового обозначения наносится на шильд типографским или иным способом, устойчивым к атмосферным воздействиям в течение всего срока службы.

Нанесение знака поверки на прибор не предусмотрено.

Приказ Росстандарта №1948 от 11.09.2025, https://oei-analitika.ru

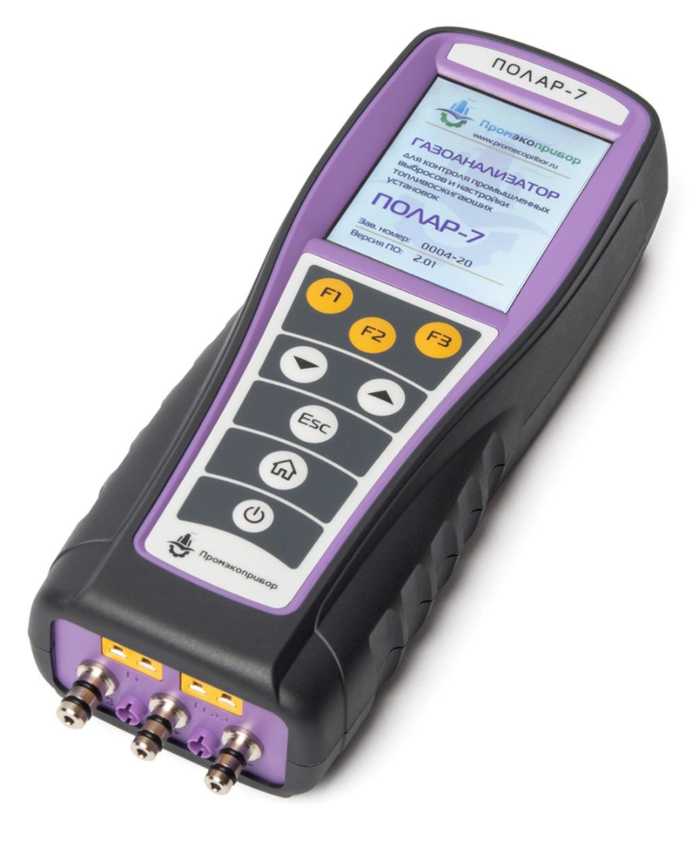

Рисунок 1 - Общий вид газоанализаторов

Место размещения защитной !

пломбы

Место нанесения заводского номера

Знак утверждения

типа

Рисунок 2 - Схема пломбировки газоанализаторов от несанкционированного доступа и места нанесения заводского номера и знака утверждения типа

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное предприятием-изготовителем специально для решения задач измерения содержания определяемых компонентов, температуры, давления и скорости газового потока.

Основные функции встроенного ПО:

- преобразование выходных сигналов первичных преобразователей в результаты измерений содержания определяемых компонентов и параметров газового потока;

- сравнение текущих результатов измерений с заданными пороговыми значениями сигнализации и выдача сигнализации при их превышении;

- запись и хранение результатов измерений во внутренней энергонезависимой памяти;

- цифровая индикация результатов измерений содержания определяемых компонентов и параметров газового потока на графическом дисплее газоанализатора;

- диагностика аппаратной части газоанализатора (заряд аккумуляторной батареи, производительность пробоотборного насоса, температура воздуха внутри корпуса и т.д.);

- обмен данными с внешними устройствами;

- контроль целостности программных кодов ПО, настроечных и градуировочных констант.

Встроенное ПО идентифицируется посредством отображения номера версии и цифрового идентификатора на дисплее газоанализаторов через меню «Параметры/Информация о приборе».

Газоанализаторы имеют защиту встроенного ПО от непреднамеренных и преднамеренных изменений, соответствующую уровню «высокий» по Р 50.2.077-2014, реализованную путем установки системы защиты микроконтроллера от чтения и записи. Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения газоанализаторов

Идентификационные данные (признаки)

Значение

Идентификационное наименование (ПО)

polar7.bin

Номер версии (идентификационный номер ПО)

2.01

Цифровой идентификатор ПО

f97d647f

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной

суммы, приведенное в таблице, относится только к файлу прошивки обозначенной в таблице

версии.

Метрологические и технические характеристики

Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов по каналам измерений содержания газовых компонентов

Определяемый компонент (канал измерений)

Диапазон измерений содержания определяемого компонента 1)

Пределы допускаемой основной погрешности 2) (на участке диапазона измерений)

абсолютной

относительной

Кислород (O2)

от 0 до 25 % (об.)

±0,2 % (об.)

-

Оксид углерода (CO низкий)

от 0 до 500 млн-1

+5 млн-1

(от 0 до 100 млн-1 включ.)

±5 %

(св. 100 до 500 млн-1)

от 0 до 625 мг/м3

±6,3 мг/м3

(от 0 до 125 мг/м3 включ.)

±5 %

(св. 125 до 625 мг/м3)

Определяемый компонент (канал измерений)

Диапазон измерений содержания определяемого компонента 1)

Пределы допускаемой основной погрешности 2) (на участке диапазона измерений)

абсолютной

относительной

Оксид углерода (CO высокий)

от 0 до 10000 млн-1

±10 млн-1

(от 0 до 200 млн-1 включ.)

±5 %

(св. 200 до 10000 млн-1)

от 0 до 12500 мг/м3

±12,5 мг/м3 (от 0 до 250 мг/мвключ.)

±5 %

(св. 250 до 12500 мг/м3)

Оксид углерода (CO очень высокий)

от 0 до 20000 млн-1

±40 млн-1

(от 0 до 800 млн-1 включ.)

±5 %

(св. 800 до 20000 млн-1)

от 0 до 25000 мг/м3

±50 мг/м3

(от 0 до 1000 мг/м3 включ.)

±5 %

(св. 1000 до 25000 мг/м3)

Оксид углерода (CO сверхвысокий)

от 0 до 10 % (об.)

±0,02 % (об.)

(от 0 до 0,4 % (об.) включ.)

±5 %

(св. 0,4 % до 10 %

(об.))

от 0 до 125 г/м3

±0,25 г/м3 (от 0 до 5 г/мвключ.)

±5 %

(св. 5 до 125 г/м3)

Оксид азота (NO низкий)

от 0 до 300 млн-1

±5 млн-1

(от 0 до 50 млн-1 включ.)

±10 %

(св. 50 до 300 млн-1)

от 0 до 402 мг/м3

±6,7 мг/м3 (от 0 до 67 мг/мвключ.)

±10 %

(св. 67 до 402 мг/м3)

Оксид азота (NO высокий)

от 0 до 4000 млн-1

±10 млн-1

(от 0 до 100 млн-1 включ.)

±10 %

(св. 100 до 4000 млн-1)

от 0 до 5360 мг/м3

±13,4 мг/м3

(от 0 до 134 мг/м3 включ.)

±10 %

(св. 134 до 5360 мг/м3)

Диоксид азота (NO2 низкий)

от 0 до 100 млн-1

±2,5 млн-1 (от 0 до 25 млн-1 включ.)

±10 %

(св. 25 до 100 млн-1)

от 0 до 205 мг/м3

±5,1 мг/м3 (от 0 до 51 мг/мвключ.)

±10 %

(св. 51 до 205 мг/м3)

Диоксид азота

(NO2 высокий)

от 0 до 500 млн-1

±5 млн-1

(от 0 до 50 млн-1 включ.)

±10 %

(св. 50 до 500 млн-1)

от 0 до 1025 мг/м3

±10,3 мг/м3 (от 0 до 103 мг/мвключ.)

±10 %

(св. 103 до 1025 мг/м3)

Определяемый компонент (канал измерений)

Диапазон измерений содержания определяемого компонента 1)

Пределы допускаемой основной погрешности 2) (на участке диапазона измерений)

абсолютной

относительной

Сумма оксидов азота (NOx низкий) в пересчете на NO2 3) 5)

от 0 до 400 млн-1

+6 млн-1

(от 0 до 40 млн-1 включ.)

±15 %

(св. 40 до 400 млн-1)

от 0 до 820 мг/м3

±12,3 мг/м3

(от 0 до 82 мг/м3 включ.)

±15 %

(св. 82 до 820 мг/м3)

Сумма оксидов азота (NOx высокий) в пересчете на NO2 4) 5)

от 0 до 4500 млн-1

±12 млн-1

(от 0 до 80 млн-1 включ.)

±15 %

(св. 80 до 4500 млн-1)

от 0 до 9225 мг/м3

±24,6 мг/м3 (от 0 до 164 мг/мвключ.)

±15 %

(св. 164 до 9225 мг/м3)

Сернистый ангидрид (SO2 низкий)

от 0 до 300 млн-1

±5 млн-1

(от 0 до 50 млн-1 включ.)

±10 %

(св. 50 до 300 млн-1)

от 0 до 858 мг/м3

±14,3 мг/м3 (от 0 до 143 мг/мвключ.)

±10 %

(св. 143 до 858 мг/м3)

Сернистый ангидрид (SO2 высокий)

от 0 до 5000 млн-1

±10 млн-1

(от 0 до 100 млн-1 включ.)

±10 %

(св. 100 до 5000 млн-1)

от 0 до 14300 мг/м3

±28,6 мг/м3 (от 0 до 286 мг/мвключ.)

±10 %

(св. 286 до 14300

мг/м3)

Сероводород (H2S низкий)

от 0 до 300 млн-1

±5 млн-1

(от 0 до 50 млн-1 включ.)

±10 %

(св. 50 до 300 млн-1)

от 0 до 456 мг/м3

±7,6 мг/м3 (от 0 до 76 мг/мвключ.)

±10 %

(св. 76 до 456 мг/м3)

Сероводород (H2S высокий)

от 0 до 1000 млн-1

±10 млн-1

(от 0 до 100 млн-1 включ.)

±10 %

(св. 100 до 1000 млн-1)

от 0 до 1520 мг/м3

±15,2 мг/м3 (от 0 до 152 мг/мвключ.)

±10 %

(св. 152 до 1520 мг/м3)

Диоксид углерода (CO2 низкий) 6)

от 0 до 20 % (об.)

±0,5 % (об.)

(от 0 до 5 % (об.) включ.)

±10 %

(св. 5 до 20 % (об.))

Диоксид углерода (CO2 высокий) 6)

от 0 до 50 % (об.)

±1,25 % (об.)

(от 0 до 12,5 % (об.) включ.)

±10 %

(св. 12,5 до 50 % (об.))

Определяемый компонент (канал измерений)

Диапазон измерений содержания определяемого компонента 1)

Диоксид углерода

(CO2 очень высокий) 6)

от 0 до 100 % (об.)

Углеводороды по метану (СН4 низкий)

от 0 до 5 % (об.)

от 0 до 36 г/м3

Углеводороды по метану (СН4 высокий)

от 0 до 20 % (об.)

от 0 до 144 г/м3

Углеводороды по метану (СН4 очень высокий)

от 0 до 100 % (об.)

от 0 до 720 г/м3

Углеводороды по пропану (С3Н8)

от 0 до 2,0 % (об.)

от 0 до 39,4 г/м3

  • 1) Газоанализаторы по каналам измерени обеспечивают вывод результатов на дисплей коэффициентов пересчета из единиц объемной д содержания компонентов при контроле атмосфе NO2 - 2,05; NOx - 2,05; SO2 - 2,86; H2S - 1,52; С!

  • 2) Нормальные условия измерений:

  • -   температура окружающего воздуха, ОС

  • -   диапазон относительной влажности ок

  • -   диапазон атмосферного давления, кПа

  • 3) При установленных каналах измерений

  • 4) При установленных каналах измерений

  • 5) В случае если в газоанализаторе установ характеристики по каналу NOx не нормированы выводятся на дисплей в результате расчета по эм

  • 6) В случае если в газоанализаторе отсут характеристики по каналу СО2 не нормированы выводятся на дисплей в результате расчета по эм

Пределы допускаемой основной погрешности 2) (на участке диапазона измерений)

абсолютной

относительной

±2,5 % (об.)

(от 0 до 25 % (об.) включ.)

±10 %

(св. 25 до 100 % (об.))

±0,1 % (об.)

(от 0 до 1,0 % (об.) включ.)

±10 %

(св. 1,0 до 5 % (об.))

±0,72 г/м3

(от 0 до 7,2 г/м3 включ.)

±10 %

(св. 7,2 до 36 г/м3)

±0,4 % (об.)

(от 0 до 4 % (об.) включ.)

±10 %

(св. 4 до 20 % (об.))

±2,88 г/м3

(от 0 до 28,8 г/м3 включ.)

±10 %

(св. 28,8 до 144 г/м3)

±1,0 % (об.)

(от 0 до 10 % (об.) включ.)

±10 %

(св. 10 до 100 % (об.))

±7,2 г/м3 (от 0 до 72 г/мвключ.)

±10 %

(св. 72 до 720 г/м3)

±0,04 % (об.)

(от 0 до 0,4 % (об.) включ.)

±10 %

св. 0,4 до 2,0 % (об.))

±0,79 г/м3

(от 0 до 7,9 г/м3 включ.)

±10 %

(св. 7,9 до 39,4 г/м3)

ш СО, NO, NO2, NOx, SO2, H2S, СН4 и С3Н8 в единицах массовой концентрации с учетом оли для условий, принятых для пересчета единиц ры (t=0 оС, Р=101,3 кПа): СО - 1,25; NO - 1,34;

4 - 0,72; С3Н8 - 1,97.

от +15 до +25 кружающего воздуха, %            от 30 до 80

от 90,6 до 104,8 NO «низкий» и NO2 «низкий». NO «высокий» и NO2 «высокий».

лен только канал измерений NO, метрологические , показания объемной доли суммы оксидов азота пирическим формулам.

ствует канал измерений СО2, метрологические , показания объемной доли диоксида углерода пирическим формулам.

Таблица 4 - Диапазоны измерений и пределы допускаемой погрешности газоанализаторов при выполнении измерении массовой концентрации компонентов в промышленных выбросах

в атмосферу в соответствии с Постановлением П

равительства РФ от 16.11.2020 № 1847 п. 3.1.3

Определяемый компонент (канал измерений)

Диапазон измерений содержания определяемого компонента 1)

Пределы допускаемой погрешности (на участке диапазона измерений)

абсолютной

относительной

Оксид углерода (CO низкий)

от 27 до 625 мг/м3

±9,5 мг/м3

(от 27 до 125 мг/м3 включ.)

±7,5 %

(св. 125 до 625 мг/м3)

Оксид углерода (CO высокий)

от 54 до 12500 мг/м3

±19 мг/м3

(от 54 до 250 мг/м3 включ.)

±7,5 %

(св. 250 до 12500

мг/м3)

Оксид углерода (CO очень высокий)

от 215 до 25000 мг/м3

±75 мг/м3

(от 215 до 1000 мг/м3 включ.)

±7,5 %

(св. 1000 до 25000 мг/м3)

Оксид углерода (CO сверхвысокий)

от 1,1 до 125 г/м3

±0,4 г/м3

(от 1,1 до 5 г/м3 включ.)

±7,5 %

(св. 5 до 125 г/м3)

Оксид азота (NO низкий)

от 29 до 402 мг/м3

±10 мг/м3

(от 29 до 67 мг/м3 включ.)

±15 %

(св. 67 до 402 мг/м3)

Оксид азота

(NO высокий)

от 58 до 5360 мг/м3

±20 мг/м3

(от 58 до 134 мг/м3 включ.)

±15 %

(св. 134 до 5360 мг/м3)

Диоксид азота (NO2 низкий)

от 23 до 205 мг/м3

±8 мг/м3

(от 23 до 51 мг/м3 включ.)

±15 %

(св. 51 до 205 мг/м3)

Диоксид азота (NO2 высокий)

от 46 до 1025 мг/м3

±16 мг/м3

(от 46 до 103 мг/м3 включ.)

±15 %

(св. 103 до 1025 мг/м3)

Сумма оксидов азота

(NO низкий) в пересчете на NO2 2) 4)

от 55 до 820 мг/м3

±19 мг/м3

(от 55 до 82 мг/м3 включ.)

±23 %

(св. 82 до 820 мг/м3)

Сумма оксидов азота (NO высокий) в пересчете на NO2 3) 4)

от 110 до 9225 мг/м3

±38 мг/м3

(от 110 до 164 мг/м3 включ.)

±23 %

(св. 164 до 9225 мг/м3)

Сернистый ангидрид (SO2 низкий)

от 62 до 858 мг/м3

±21,5 мг/м3

(от 62 до 143 мг/м3 включ.)

±15 %

(св. 143 до 858 мг/м3)

Сернистый ангидрид (SO2 высокий)

от 124 до 14300 мг/м3

±43 мг/м3

(от 124 до 286 мг/м3 включ.)

±15 %

(св. 286 до 14300

мг/м3)

Сероводород

(H2S низкий)

от 33 до 456 мг/м3

±11,5 мг/м3

(от 33 до 76 мг/м3 включ.)

±15 %

(св. 76 до 456 мг/м3)

Сероводород (H2S высокий)

от 66 до 1520 мг/м3

±23 мг/м3

(от 66 до 152 мг/м3 включ.)

±15 %

(св. 152 до 1520 мг/м3)

Определяемый компонент (канал измерений)

Диапазон измерений содержания определяемого компонента 1)

Пределы допускаемой погрешности (на участке диапазона измерений)

абсолютной

относительной

Углеводороды по метану (СН4 низкий)

от 3,1 до 36 г/м3

±1,1 г/м3 (от 3,1 до 7,2 г/мвключ.)

±15 %

(св. 7,2 до 36 г/м3)

Углеводороды по метану (СН4 высокий)

от 12,4 до 144 г/м3

±4,4 г/м3

(от 12,4 до 28,8 г/м3

включ.)

±15 %

(св. 28,8 до 144 г/м3)

Углеводороды по метану (СН4 очень высокий)

от 31 до 720 г/м3

±11 г/м3

(от 31 до 72 г/м3 включ.)

±15 %

(св. 72 до 720 г/м3)

Углеводороды по пропану (С3Н8)

от 3,4 до 39,4 г/м3

±1,2 г/м3

(от 3,4 до 7,9 г/м3 включ.)

±15 %

(св. 7,9 до 39,4 г/м3)

  • 1) Газоанализаторы по каналам измерений СО, NO, NO2, NOx, SO2, H2S, СН4 и С3Нобеспечивают вывод результатов на дисплей в единицах массовой концентрации с учетом коэффициентов пересчета из единиц объемной доли для условий, принятых для пересчета единиц содержания компонентов при контроле атмосферы (t=0 оС, Р=101,3 кПа): СО - 1,25; NO - 1,34; NO2 - 2,05; NOx - 2,05; SO2 - 2,86; H2S - 1,52; СН4 - 0,72; С3Н8 - 1,97.

  • 2) При установленных каналах измерений NO «низкий» и NO2 «низкий».

  • 3) При установленных каналах измерений NO «высокий» и NO2 «высокий».

  • 4) В случае если в газоанализаторе установлен только канал измерений NO, метрологические характеристики по каналу NOx не нормированы, показания объемной доли суммы оксидов азота выводятся на дисплей в результате расчета по эмпирическим формулам.

Таблица 5 - Диапазоны измерений и пределы допускаемой погрешности газоанализаторов по каналам измерений физических параметров газов

Определяемый параметр (канал измерений)

Диапазон измерений

Пределы допускаемой погрешности (на участке диапазона измерений)

абсолютной

относительной

Температура газов

от 0 до +800 °С

±2 °С

(от 0 до +200 °С включ.)

±1 %

(св. +200 до +800 °С)

от -40 до +800 °С

±2 °С

(от -40 до +200 °С включ.)

от 0 до +1200 °С

±2 °С

(от 0 до +200 °С включ.)

±1 %

(св. +200 до +1200 °С)

от -40 до +1200 °С

±2 °С

(от -40 до +200 °С включ.)

Температура воздуха

от -10 до +50 °С (внешний датчик)

±1 °С

-

от -40 до +100 °С (внешний зонд)

±1 °С

-

Определяемый параметр (канал измерений)

Диапазон измерений

Пределы допускаемой погрешности (на участке диапазона измерений)

абсолютной

относительной

Разность давлений газов 1)

от -200 до +200 гПа

±0,02 гПа

(св. -2 до +2 гПа включ.)

±1 % (от -200 до -2 гПа включ.) ±1 % (св. +2 до +200 гПа)

Атмосферное давление

от 600 до 1100 гПа

±3 гПа

-

Абсолютное давление 2)

от 400 до 1300 гПа

±5 гПа

-

  • 1) При выполнении измерений в соответствии с п. 10.5 Руководства по эксплуатации ПЛЦК.413411.005 РЭ канал измерений разности давлений газов обеспечивает измерение избыточного давления (разрежения) газового потока.

  • 2) Показания по каналу измерений абсолютного давления рассчитываются по формуле

Р = P  + P

абс атм газ

где   Ратм - показания по каналу измерений атмосферного давления, гПа;

Ргаз   - показания по каналу измерений разности давлений газов, гПа.

Таблица 6 - Основные метрологические характеристики

Наименование характеристики

Значение

Предел допускаемой вариации показаний по каналам измерений содержания газовых компонентов, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности по каналам измерений содержания газовых компонентов от изменения температуры окружающей среды на каждые 10 °С от значения, при котором определялась основная погрешность (от +15 до +25 °С), в долях от пределов допускаемой основной погрешности

±0,25

Пределы допускаемой дополнительной погрешности по каналам измерений содержания газовых компонентов от влияния изменения расхода анализируемой газовой смеси от номинального значения до 0,4 дм3/мин, в долях от пределов допускаемой основной погрешности

±0,5

Пределы допускаемой суммарной дополнительной погрешности по каналам измерений содержания СО, NO, NO2, NOx, SO2, H2S от влияния изменения содержания неизмеряемых компонентов анализируемой газовой смеси в соответствии со значениями, указанными в таблице 7, в долях от пределов допускаемой основной погрешности

±0,5

Время прогрева газоанализаторов, мин, не более

3

Время установления показаний газоанализаторов, Т90, с, не более:

- по каналам О2, СО2, СН (по СН4)

60

- по каналам СО, NO, SO2, СН (по С3Н8)

90

- по каналу NO2, NOx, H2S

120

Предел допускаемого интервала времени работы газоанализаторов без корректировки показаний, сут

90

Таблица 7 - Допускаемое содержание неизмеряемых компонентов

Измерительный канал

Диапазон измерений объемной доли

Допускаемое содержание неизмеряемых компонентов, объемная доля

СО, млн-1

NO, млн-1

NO2, млн-1

SO2, млн-1

H2S, млн-1

H2, %

СО

от 0 до 500 млн-1

300

100

300

300

0/(0,2) 1)

от 0 до 10000 млн-1

5><с

500

250

500

500

0/(0,2) 1)

от 0 до 20000 млн-1

1000

500

1000

1000

_ 2)

от 0 до 10 %

5><с

4000

500

5000

1000

_ 2)

NO

от 0 до 300 млн-1

5000

50

500

20

(0,5)

от 0 до 4000 млн-1

10000

100

1000

50

(0,5)

NO2

от 0 до 100 млн-1

5000

300

20

_ 2)

(0,5)

от 0 до 500 млн-1

10000

500

50

_ 2)

(0,5)

SO2

от 0 до 300 млн-1

500

20

_ 2)

300

(0,1)

от 0 до 5000 млн-1

1000

50

_ 2)

500

(0,1)

H2S

от 0 до 300 млн-1

500

300

_ 2)

_ 2)

(0,1)

от 0 до 1000 млн-1

1000

500

_ 2)

_ 2)

(0,1)

  • 1) Для каналов измерений СО, оснащенных измерительным преобразователем с компенсацией по водороду (Н2).

  • 2) Присутствие неизмеряемого компонента не допускается.

Таблица 8 - Основные технические характеристики

Наименование характеристики

Значение

Время непрерывной работы газоанализаторов без подзарядки аккумуляторной батареи при температуре окружающей среды (20±5) °С, ч, не менее:

  • - с установленными оптическими датчиками

  • -  без оптических датчиков

16

20

Время заряда аккумуляторной батареи газоанализаторов от блока пита-ния/зарядного устройства, входящего в комплект поставки, ч, не более

5

Электрическое питание газоанализаторов осуществляется:

  • -  от встроенной Li-ion аккумуляторной батареи номинальным напряжением и ёмкостью

  • -  от внешнего блока питания номинальным напряжением и током

  • -  от USB-порта персонального компьютера

3,7 В; 4,4 А-ч

5 В; не менее 1 А

Номинальное значение расхода анализируемой газовой смеси, обеспечиваемого газоанализаторами, дм3/мин

0,8

Габаритные размеры газоанализаторов, мм, не более

  • -  длина

  • - ширина

  • -  высота

240

88

55

Длина погружной части пробоотборного зонда, мм

от 180 до 2000

Длина пробоотборного шланга, м

2,5

(по заказу 5)

Масса газоанализаторов, кг, не более:

  • -  газоанализатор

  • -  базовый комплект

1,0

4,7

Наименование характеристики

Значение

Степень защиты газоанализаторов от проникновения внутрь твердых посторонних тел и воды по ГОСТ 14254-2015, не ниже

IP20

Условия эксплуатации газоанализаторов:

  • - температура окружающей среды, °С

  • -  атмосферное давление, кПа (мм рт. ст.)

  • -  относительная влажность, при температуре +25 °С и более низких температурах без конденсации влаги, %

от -10 до +45 от 84,0 до 106,7 (от 630 до 800)

от 15 до 95

Таблица 9 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка на отказ, ч, не менее

10000

Средний срок службы газоанализаторов, лет, не менее

8

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на шильд (наклейку), расположенный на нижней поверхности корпуса газоанализаторов.

Комплектность средства измерений

Таблица 10 - Комплектность поставки газоанализаторов

Наименование

Обозначение

Кол-во

Газоанализатор многокомпонентный

«Полар-7»

1 шт.

Ручка пробоотборного зонда в комплекте с пробоотборным шлангом и влагоотделителем

1 шт.

Трубка пробоотборного зонда со встроенным термопреобразователем в комплекте с упорным конусом

1 шт.

Футляр для хранения трубки пробоотборного зонда (кроме трубок длиной 180 и 300 мм)

1 шт.

Чехол для транспортировки трубки пробоотборного зонда (кроме трубок длиной 180 и 300 мм)

1 шт.

Внешний датчик температуры воздуха

1 шт.

Блок питания/зарядное устройство в комплекте с USB-кабелем

1 шт.

Ключ для замены фильтров очистки пробы

1 шт.

Ремешок ручной для переноски газоанализатора

1 шт.

Кейс для транспортировки и хранения газоанализатора

1 шт.

Паспорт (на бумажном носителе)

ПЛЦК.413411.005 ПС

1 экз.

Руководство по эксплуатации (на электронном носителе)

ПЛЦК.413411.005 РЭ

1 шт.

Термопринтер с батарейками и комплектом запасной бумаги (уп. 10 шт.)

*

Внешний зонд температуры воздуха в комплекте с соединительным кабелем

*

Трубки напорные модификаций Пито и Пито цилиндрическая длиной от 350 до 2000 мм в комплекте с соединительными шлангами и чехлом для хранения и транспортировки

*

Металлокерамический фильтр пробоотборного зонда, 10 мкм (макс. Т экспл. 500 оС)

*

Защитный экран пробоотборного зонда

*

Футляр для переноски газоанализатора

*

Наименование

Обозначение

Кол-во

Программное обеспечение для ПК

*

Электрический блок осушки пробы БОП-1

*

Запасные фильтры очистки пробы (уп. 5 шт.)

*

Запасная бумага для термопринтера (уп. 10 шт.)

*

Градуировочные газовые смеси в баллонах под давлением (комплект)

*

Примечание - Позиции, отмеченные знаком «*», поставляются по отдельному заказу.

Сведения о методиках (методах) измерений

приведены в документе ПЛЦК. 413411.005 РЭ «Газоанализаторы многокомпонентные «Полар-7». Руководство по эксплуатации», раздел 10 «Выполнение измерений».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

Приказ Федерального агентства по техническому регулированию и метрологии от 06 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1407 Па»

Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1405 Па»

Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»

ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия»

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

ПЛЦК.413411.005 ТУ Газоанализаторы многокомпонентные «Полар-7». Технические условия

Правообладатель

Общество с ограниченной ответственностью «Промэкоприбор»

(ООО «Промэкоприбор»)

ИНН 7802482136

Юридический адрес: 194100, Россия, г. Санкт-Петербург, ул. Литовская, д. 10, лит. А, пом. 2-Н

Телефон: +7 (812) 424-21-60 (многоканальный)

Web-сайт: www.promecopribor.ru

E-mail: info@promecopribor.ru

Изготовитель

Общество с ограниченной ответственностью «Промэкоприбор»

(ООО «Промэкоприбор»)

ИНН 7802482136

Адрес: 194100, Россия, г. Санкт-Петербург, ул. Литовская, д. 10, лит. А, пом. 2-Н Телефон: +7(812) 424-21-60 (многоканальный)

Web-сайт: www.promecopribor.ru

E-mail: info@promecopribor.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

(ФГУП «ВНИИМ им. Д.И. Менделеева»)

ИНН 7809022120

Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: +7(812) 251-76-01

Факс: +7(812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.314555

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии ОТ « __ »   сеетябр* 2025 Г. №    _948

Лист № 1

Всего листов 4

Регистрационный № 88603-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 301

Назначение средства измерений

Система измерений количества и показателей качества нефти № 301 (далее - СИКН) предназначена для измерений массы нефти.

Описание средства измерений

Система измерений количества и показателей качества нефти № 301, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов.

Принцип действия СИКН основан на использовании прямого метода динамических измерений.

Выходные сигналы со счетчиков-расходомеров массовых, преобразователей давления, датчиков температуры, преобразователей плотности, объемной доли воды в нефти поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и направляет далее на верхний уровень.

СИКН состоит из функционально объединенных блоков:

  • 1)   Блок измерительных линий (БИЛ), который состоит из трех измерительных линий (ИЛ): две рабочие и одна контрольно-резервная.

  • 2)   Блок измерений показателей качества нефти (БИК).

  • 3)   Система сбора, обработки информации и управления (СОИ).

Комплект средств измерений, которыми может комплектоваться СИКН, представлен в таблице 1.

аблица 1 - Состав СИКН

Наименование и тип средства измерений

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

1

2

Счетчики-расходомеры массовые Micro Motion мод. CMF (далее - СРМ)

45115-16

Датчики температуры мод. Rosemount 644

63889-16

Датчики давления Метран-150

32854-13

Влагомеры нефти поточные УДВН-2п

77816-20

Преобразователи плотности жидкости Promass Q 300, Promass Q 500, модификации Promass Q 300

76031-19

Продолжение таблицы 1

Наименование и тип средства измерений

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

1

2

Преобразователи плотности и расхода CDM, модификации CDM100Р

63515-16

Преобразователи плотности жидкости измерительные (мод. 7835, 7845, 7846, 7847), модели 7835

15644-06

Комплексы измерительно-вычислительные

ИМЦ-07

75139-19

В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.

СИКН обеспечивает выполнение следующих основных функций:

  • - автоматические измерения массы брутто нефти прямым методом динамических измерений в рабочем диапазоне расхода;

  • - автоматизированные вычисления массы нетто нефти;

  • - автоматические измерения плотности и объемной доли воды в нефти;

  • - автоматические измерения объема, давления и температуры нефти;

  • - измерения давления и температуры нефти с помощью показывающих средств измерений давления и температуры нефти соответственно;

  • - контроль метрологических характеристик рабочих СРМ по контрольному СРМ или по поверочной установке совместно с преобразователем плотности;

  • - поверка СРМ по поверочной установке совместно с преобразователем плотности;

  • - автоматический и ручной отбор проб нефти в соответствии с требованиями ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

  • - автоматический контроль технологических параметров нефти в СИКН, их индикацию и сигнализацию нарушений установленных границ;

  • - регистрацию и хранение результатов измерений, формирование отчетов;

  • - защиту информации от несанкционированного доступа программными средствами.

Конструкцией СИКН место нанесения заводского номера не предусмотрено. Идентификация СИКН возможна по заводскому номеру, указанному в эксплуатационной документации в виде цифрового обозначения арабскими цифрами, обеспечивающей его сохранность в течение всего срока эксплуатации.

Нанесение знака поверки на СИКН не предусмотрено.

Пломбирование СИКН не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) СИКН обеспечивает реализацию функций СИКН. ПО реализовано в ИВК и компьютерах автоматизированных рабочих мест (АРМ) оператора. Идентификационные данные метрологически значимой части ПО приведены в таблице 2.

Уровень защиты ПО СИКН - «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

АРМ оператора с комплексом ПО «ФОРВАРД PRO»

ПО ИВК «ИМЦ-07»

Идентификационное наименование ПО

ArmA.dll

ArmMX.dll

ArmF.dll

EMC07.Metrology.dll

Номер версии (идентификационный номер) ПО

4.0.0.2

4.0.0.4

4.0.0.2

PX.7000.01.09

Цифровой идентификатор ПО

1D7C7BA0

E0881512

96ED4C9B

1В8С4675

Алгоритм вычисления цифрового идентификатора

CRC32

Метрологические и технические характеристики

Метрологические и основные технические характеристики СИКН приведены в таблицах 3 и 4.

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений массового расхода нефти, т/ч

от 57,0 до 521,5

Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

±0,25

Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

±0,35

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Режим работы СИКН

непрерывный

Измеряемая среда

нефть по ГОСТ Р 51858 «Нефть. Общие технические условия»

Диапазон рабочего избыточного давления нефти на входе в СИКН, МПа

от 0,3 до 1,2

Диапазон температуры нефти, °С

от +40,0 до +60,0

Диапазон плотности нефти при рабочих условиях, кг/м3

от 854,1 до 907,4

Массовая доля воды, %, не более

0,5

Массовая доля механических примесей, %, не более

0,05

Массовая концентрация хлористых солей, мг/дм3, не более

100

Содержание свободного газа, %

не допускается

Параметры электрического питания:

  • - напряжение переменного тока, В

  • - частота переменного тока, Гц

380±38, трехфазное

220±22, однофазное

50±1

Условия эксплуатации:

  • - температура воздуха в помещениях, где установлено оборудование, оС

  • - температура воздуха в помещении системы обработки информации, оС

от +10 до +40 от +10 до +35

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность СИКН приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система измерений количества и показателей качества нефти № 301, зав. №793

-

1 шт.

Руководство по эксплуатации

0956.00.00.000 РЭ

1 экз.

Сведения о методиках (методах) измерений

приведены в документе Приведены в документе «0956.01.00.000 ИС.МИ ГСИ. Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти № 301», номер в реестр ФР.1.29.2023.45130.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

Приказ Росстандарта от 26.09.2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Правообладатель

Общество с ограниченной ответственностью «ЗН Север»

(ООО «ЗН Север»)

ИНН: 9701155182

Адрес: 101000, Москва, Архангельский переулок, дом 1, строение 1, помещение 1, этаж 3, комната 16

Тел/факс +7 (495) 748-66-11, доб.6143

E-mail: Zn.sever@nestro.ru

Изготовитель

Общество с ограниченной ответственностью «Системы Нефть и Газ»

(ООО «СНГ»)

ИНН: 5050024775

Адрес: 141108, Московская область, г. Щелково, ул. Заводская, д.1, корп.1

Тел/факс +7(495) 995-01-53

E-mail: office@og.systems

Испытательный центр

Общество с ограниченной ответственностью «Нефтегазметрология»

(ООО «НГМ»)

Адрес: 308009, Россия, г. Белгород, ул. Волчанская д.167

Телефон: +7(4722) 402-111, факс: +7(4722) 402-112

Сайт: www.oilgm.ru

Е-mail: info@oilgm.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312851

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии ОТ «И » сентября 2025 Г. №   1948

Лист № 1 Регистрационный № 786-90                                           Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Бутирометры стеклянные

Назначение средства измерений

Бутирометры стеклянные предназначены для измерений массовой доли жира в молоке, сливках и молочных продуктах.

Описание средства измерений

Бутирометры стеклянные представляют собой стеклянный прибор, состоящий из корпуса, в верхней части которого припаяна трубка со шкалой, заканчивающаяся головкой, запаянной сверху.

К данному типу средств измерений относятся бутирометры стеклянные следующих исполнений, отличающихся друг от друга назначением, метрологическими характеристиками и конструктивно:

  • - исполнение 1-6 - для измерений массовой доли жира в молоке, сливках и молочных продуктах;

  • - исполнение 1-40 - для измерений массовой доли жира в сливках;

  • - исполнение 2-0,5 - для измерений массовой доли жира в молочных продуктах.

Знак поверки наносится на боковую поверхность бутирометра стеклянного или методом трафаретной печати, или с помощью деколи, или методом лазерной гравировки.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на бутирометр стеклянный методом лазерной гравировки и имеет цифровое обозначение, состоящее из арабских цифр, по системе нумерации завода-изготовителя.

Общий вид средства измерений с указанием мест нанесения знака утверждения типа, знака поверки и заводского номера представлен на рисунках 1-2.

Приказ Росстандарта №1948 от 11.09.2025, https://oei-analitika.ru

Рисунок 1 - Общий вид бутирометров стеклянных исполнений 1-6, 1-40, 2-0,5

Приказ Росстандарта №1948 от 11.09.2025, https://oei-analitika.ru

место нанесения знака поверки и заводского номера.

место нанесения знака утверждения

типа

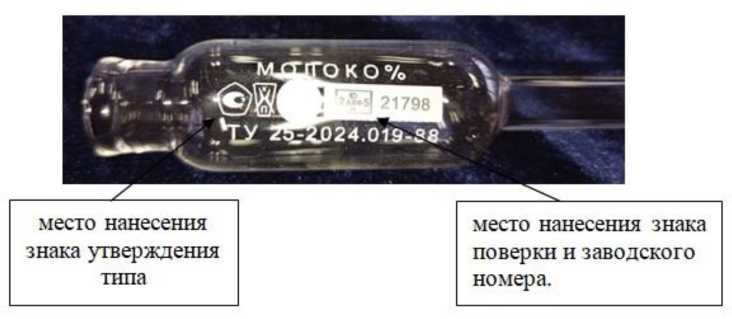

Рисунок 2 - Общий вид бутирометров стеклянных с указанием мест нанесения знака утверждения типа, знака поверки и заводского номера

Пломбирование бутирометров стеклянных не предусмотрено.

Лист № 3 Всего листов 4 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение для исполнений

1-6

1-40

2-0,5

Диапазон измерений массовой доли жира, %

от 0 до 6

от 0 до 40

от 0 до 0,5

Пределы допускаемой абсолютной погрешности измерений массовой доли жира, %

±0,05

±0,25

±0,02

Номинальная вместимость градуированной части бутирометра, мл

0,750

2,252

0,125

Пределы допускаемой абсолютной погрешности вместимости градуированной части бутирометра, мл

±0,00625

±0,014

±0,005

Цена деления шкалы, % (мл)

0,10

(0,01250)

0,50

(0,02815)

0,02 (0,00500)

Номинальная вместимость корпуса бутирометра, мл

21,5

21,5

43,0

Пределы допускаемой абсолютной погрешности вместимости корпуса бутирометра, мл

±0,4

±0,4

±0,4

Таблица 2 - Технические характеристики

Наименование характеристики

Значение для исполнений

1-6

1-40

2-0,5

Длина шкалы, мм, не менее

65

65

20

Габаритные размеры, мм

25x195

25x195

25x195

Масса, кг

0,026

0,031

0,038

Знак утверждения типа

наносится на бутирометры стеклянные методом шелкографии или с помощью деколи, и на этикетку типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Бутирометры стеклянные

исполнение 1-6 или 1-40, или 2

0,5

по требованию заказчика

Коробка упаковочная

-

1 шт.

Этикетка упаковочная

-

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Назначение» этикетки упаковочной «Бутирометр стеклянный исполнения 1-6», «Бутирометр стеклянный исполнения 1-40», «Бутирометр стеклянный исполнения 2-0,5».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости» (часть 3)

ТУ 25-2024.019-88 «Бутирометры стеклянные (Жиромеры стеклянные). Технические условия»

Изготовитель

Публичное акционерное общество «Химлаборприбор»

(ПАО «Химлаборприбор»)

ИНН 5020000618

Адрес: 141601, Россия, Московская обл., г. Клин, ул. Папивина, д. 3

Телефон (49624) 2-47-41, 5-84-76

Факс (49624) 2-35-48, 5-84-52

E-mail: mail@klinlab.ru

Испытательный центр

ФБУ «ЦСМ Московской области»

Адрес: 141570, Московская обл., Солнечногорский р-он, пгт. Менделеево

E-mail: welcome@mosoblcsm.ru

Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний средств измерений в целях утверждения типа № 30083-14 от 07.02.2014 г.

В части вносимых изменений

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »   ______ 2025 г. №   _948

Лист № 1

Всего листов 4

Регистрационный № 75065-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная объемного расхода и объема воздуха поз. 128 цеха № 02 НПЗ ОАО «ТАИФ-НК» Назначение средства измерений

Система измерительная объемного расхода и объема воздуха поз. 128 цеха № 02 НПЗ ОАО «ТАИФ-НК» (далее - ИС) предназначена для измерений объемного расхода и объема воздуха, приведенных к стандартным условиям (температура плюс 20 °C, абсолютное давление 0,101325 МПа).

Описание средства измерений

Принцип действия ИС основан на непрерывном измерении, преобразовании и обработке при помощи системы обработки информации (далее - СОИ) входных сигналов, поступающих по измерительным каналам давления, перепада давления и температуры.

Измерение объемного расхода и объема воздуха, приведенных к стандартным условиям, выполняют методом переменного перепада давления в соответствии с ГОСТ 8.586.1-2005, который заключается в создании в измерительной линии (далее - ИЛ) сужения потока измеряемой среды с помощью диафрагмы, изготовленной в соответствии с ГОСТ 8.586.2-2005.

К настоящему типу средства измерений относится ИС с заводским номером 128.

Конструктивно ИС состоит из одной ИЛ DN 100 и СОИ.

Состав средств измерений (далее - СИ) ИС представлен в таблице 1.

Таблица 1 - Состав СИ ИС

Наименование СИ

Количество

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

ИЛ

Преобразователь      (датчик)      давления

измерительный EJ*, модификация EJA, серия Е, модель 110 (далее - EJA110E)

2

59868-15

Преобразователь      (датчик)      давления

измерительный EJ*, модификация EJA, серия Е, модель 430 (далее - EJA430E)

1

59868-15

Преобразователь         термоэлектрический

кабельный ТХК-К (далее - ТХК-К)

1

65177-16

Наименование СИ

Количество

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

СО!

И

Преобразователь измерительный серии H, модель HiD2030SK

3

40667-09

Преобразователь измерительный серии H, модель HiD2062

1

40667-09

Система управления APACS+

1

18188-99

Основные функции ИС:

  • - измерение перепада давления на диафрагме, температуры и избыточного давления воздуха;

  • - вычисление физических свойств воздуха согласно ГСССД МР 112-03;

  • - вычисление объемного расхода и объема воздуха, приведенных к стандартным условиям;

  • - индикация, регистрация, хранение и передача в системы верхнего уровня текущих, средних и интегральных значений измеряемых и вычисляемых параметров;

  • - контроль, индикация и сигнализация предельных значений измеряемых параметров;

  • - формирование и хранение отчетов об измеренных и вычисленных параметрах;

  • - защита системной информации от несанкционированного доступа.

Заводской номер ИС, состоящий из трех арабских цифр, наносится на маркировочную табличку, закрепленную на шкафу СОИ, типографским способом и на титульный лист паспорта типографским способом.

Пломбирование ИС не предусмотрено. Для исключения возможности несанкционированного вмешательства, которое может влиять на показания СИ, входящих в состав ИС, выполняется пломбирование СИ в соответствии с их описаниями типа.

Возможность нанесения знака поверки непосредственно на ИС отсутствует.

Программное обеспечение

Программное обеспечение (далее - ПО) ИС обеспечивает реализацию функций ИС.

ПО ИС защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения логина и пароля.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

128.txt

Номер версии (идентификационный номер) ПО

-

Цифровой идентификатор ПО

54B80D4C

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений объемного расхода воздуха, приведенного к

от 34,09 до

стандартным условиям, м3

567,52*

Пределы допускаемой относительной погрешности измерений объемного расхода и объема воздуха, приведенных к стандартным условиям, %

±2,7

Пределы допускаемой относительной погрешности вычислений объемного расхода и объема воздуха, приведенных к стандартным условиям, %

±0,1

Пределы допускаемой относительной погрешности измерений времени, %

±0,05

Пределы допускаемой приведенной к диапазону измерений погрешности измерений сигналов силы постоянного тока от 4 до 20 мА, %

±0,19

Пределы допускаемой абсолютной погрешности измерений сигналов термопар по ГОСТ Р 8.585-2001 в диапазоне измеряемых температур от минус 40 до плюс 100 °С, °С

±0,68

* В зависимости от диаметра отверстия сужающего устройства при температуре

плюс 20 °С:

  • - диапазон значений нижних пределов измерений изменяется от 34,09 до 34,77 м3/ч;

  • - диапазон значений верхних пределов измерений изменяется от 556,44 до 567,52 м3/ч.

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Тип сужающего устройства

диафрагма по

ГОСТ 8.586.2-2005

Допускаемые значения диаметра отверстия сужающего устройства при температуре плюс 20 °С, мм

от 21,89 до 22,11

Внутренний диаметр измерительного трубопровода перед сужающим устройством при температуре плюс 20 °С, мм

100,91

Температура воздуха, °С

от -35 до +35

Избыточное давление воздуха, МПа

от 0,5 до 0,8

Перепад давления на сужающем устройстве, кПа

от 0,1775 до 25,0000

Параметры электрического питания:

220^32

- напряжение переменного тока, В

- частота переменного тока, Гц

50±1

Потребляемая мощность, В^А, не более

1000

Условия эксплуатации средств измерений ИС:

а) температура окружающей среды в месте установки, °С:

- EJA110E, EJA430E

от +15 до +40

- ТХК-К

от -40 до +40

- СОИ

от +15 до +25

б) относительная влажность, %

не более 80,

без конденсации влаги

в) атмосферное давление, кПа

от 84,0 до 106,7

Габаритные размеры шкафа СОИ, мм, не более:

- длина

600

- ширина

600

- высота

2000

Масса шкафа СОИ, кг, не более

380

Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование

Обозначение

Количество

Система измерительная объемного расхода и объема воздуха поз. 128 цеха № 02 НПЗ ОАО «ТАИФ-НК»

-

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Инструкция. Государственная система обеспечения единства измерений. Объемный расход и объем воздуха. Методика измерений системой измерительной объемного расхода и объема воздуха поз. 128 цеха № 02 НПЗ ОАО «ТАИФ-НК», аттестованном ООО ЦМ «СТП», свидетельство об аттестации методики (метода) измерений № 1012/7-5-311459-2018 от 10 декабря 2018 г., регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2019.32977.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до К105 Па»

Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - К107 Па»

Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

Изготовитель

Открытое акционерное общество «ТАИФ-НК»

(ОАО «ТАИФ-НК»)

ИНН 1651025328

Адрес: 423570, Российская Федерация, Республика Татарстан, г. Нижнекамск, ОПС-11, а/я 20

Телефон: (8555) 38-17-15, факс: (8555) 38-17-36

Web-сайт: http://www.taifnk.ru

E-mail: referent@taifnk.ru

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП»

(ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, офис 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
