№2465 от 26.11.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 59165
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 53671 "Приборы весоизмерительные НВТ" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 2465 от 26.11.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Госстандарт)
ПРИКАЗ26 ноября 2018 г. 2465
Москва
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 53671 «Приборы весоизмерительные НВТ» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями АО «ВЕС-СЕРВИС» от 08 октября 2018 г. № 315-5, № 317-5 и № 318-5 приказываю:
-
1. Внести изменения в описание типа на приборы весоизмерительные НВТ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56101-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа
средств измерений № 53671 «Приборы весоизмерительные НВТ»
на последующие 5 лет.
-
3. Переоформить свидетельство об утверждении типа № 53671 «Приборы весоизмерительные НВТ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 56101-13, в связи со сменой организационно-правовой формы предприятия-изготовителя с ЗАО «ВЕС-СЕРВИС», г. Санкт-Петербург на АО «ВЕС-СЕРВИС», г. Санкт-Петербург.
-
4. Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
(
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036EE32711E880E9E0071BFC5DD276
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08.11,2018 до 08.11.2019
\__________—__________/
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «26» ноября 2018 г. № 2465
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы весоизмерительные НВТ
Назначение средства измеренийПриборы весоизмерительные НВТ (далее — приборы) предназначены для аналоговоцифрового преобразования выходного сигнала весоизмерительных тензорезисторных датчиков, дальнейшей обработки данных и представления результатов взвешивания в единицах массы.
Описание средства измеренийПринцип действия приборов заключается в аналогово-цифровом преобразовании сигналов датчиков, их обработке, и отображении измеренного значения массы на дисплее прибора и/или передаче через цифровые интерфейсы связи.
Приборы являются модулями весов и весоизмерительных устройств и используются в качестве индикаторов (Т.2.2.2 ГОСТ OIML R 76-1-2011).
Конструктивно приборы представляют собой электронное устройство, включающее в себя: стабилизатор питания, аналогово-цифровой преобразователь выходных электрических сигналов (далее — сигналов) тензорезисторных весоизмерительных датчиков (далее — датчиков), микропроцессор для обработки измерительной информации, цифровые интерфейсы связи (RS232 и RS485), дисплей и клавиатуру.
Приборы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
-
- устройство первоначальной установки нуля (T.2.7.2.4);
-
- устройство слежения за нулем (T.2.7.3);
-
- полуавтоматическое устройство установки нуля (T.2.7.2.2);
-
- устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);
-
- показывающее устройство с расширением — только для приборов НВТ-1(Н), НВТ-9 (Т.2.6);
-
- процедура просмотра всех символов индикации в активном и неактивном состояниях (5.3.1);
-
- режим работы в составе многоинтервальных весов — до трех поддиапазонов измерений — только для приборов НВТ-1(Н), НВТ-7, НВТ-9 (Т.3.2.6);
-
- формирование электрических цифровых сигналов управления исполнительными механизмами весоизмерительных систем.
Модификации приборов отличаются формой корпуса максимальным количеством подключаемых датчиков, функциональными возможностями, оснащением интерфейсами связи и имеют следующее обозначение:
НВТ-1Н
Модификация прибора: -------------------------------------------'
-
1 - НВТ - 1 (со светодиодным дисплеем)
-
2 - НВТ - 2 (аналог НВТ-1 с жидкокристаллическим дисплеем)
-
3 - НВТ - 3 (со светодиодным дисплеем)
-
4 - НВТ - 4 (аналог НВТ-3 с жидкокристаллическим дисплеем)
-
5 - НВТ - 5 (со светодиодным дисплеем)
-
6 - НВТ - 6 (аналог НВТ-5 с жидкокристаллическим дисплеем)
-
7 - НВТ - 7 (со светодиодным дисплеем)
-
8 - НВТ - 8 (аналог НВТ-7 с жидкокристаллическим дисплеем)
-
9 - НВТ - 9 (со светодиодным дисплеем)
-
10 - НВТ - 10 (аналог НВТ-9 с жидкокристаллическим дисплеем) Материал корпуса приборов НВТ:
Н - корпус из нержавеющей стали (пластиковый корпус не обозначается)
Общий вид приборов представлен на рисунке 1.
![Приказ Росстандарта №2465 от 26.11.2018, https://oei-analitika.ru](../kurilka/orders_html/1543329474144_files/1543329474144-1.jpg)

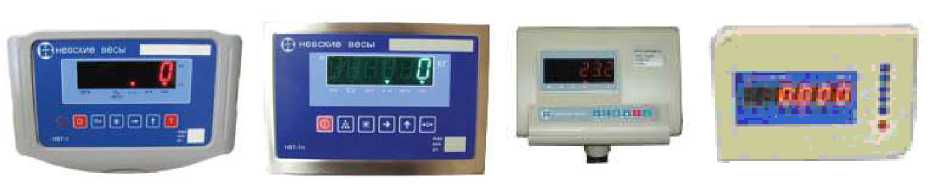

НВТ-1, 2 НВТ-1Н НВТ-3, 4 НВТ-5, 6
![Приказ Росстандарта №2465 от 26.11.2018, https://oei-analitika.ru](../kurilka/orders_html/1543329474144_files/1543329474144-2.jpg)

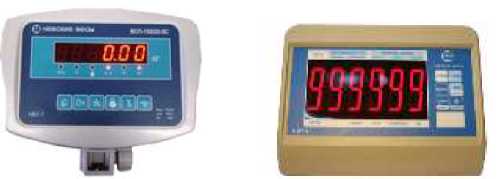

НВТ-7, 8 НВТ-9, 10
Рисунок 1 — Общий вид приборов
Для защиты от несанкционированного доступа к внутренним частям и изменений параметров их настройки и юстировки в зависимости от исполнения корпус прибора пломбируется либо свинцовой пломбой, либо мастичной пломбой на крепежном элементе корпуса, либо пломбируется переключатель настройки (рисунок 2).
![Приказ Росстандарта №2465 от 26.11.2018, https://oei-analitika.ru](../kurilka/orders_html/1543329474144_files/1543329474144-3.jpg)

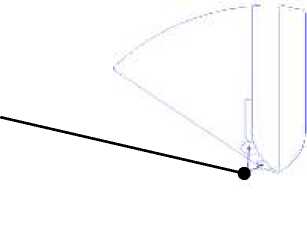

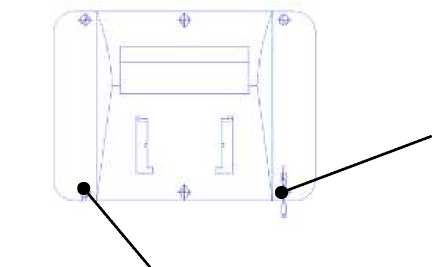

Место расположения мастичной пломбы
Место расположения свинцовой пломбы
![Приказ Росстандарта №2465 от 26.11.2018, https://oei-analitika.ru](../kurilka/orders_html/1543329474144_files/1543329474144-4.jpg)
Приборы НВТ-1, НВТ-2, НВТ-3, НВТ-4, НВТ-5, НВТ-6, НВТ-7, НВТ-8, НВТ-9, НВТ-10

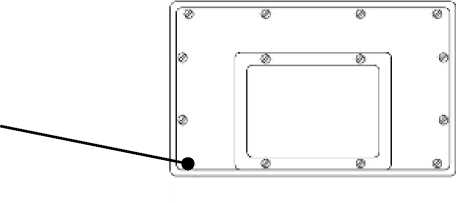

Место расположения мастичной пломбы
![Приказ Росстандарта №2465 от 26.11.2018, https://oei-analitika.ru](../kurilka/orders_html/1543329474144_files/1543329474144-5.jpg)
Приборы НВТ-1Н
Рисунок 2 — Схема пломбировки от несанкционированного доступа
Программное обеспечениеПрограммное обеспечение (ПО) приборов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО приборов через интерфейс пользователя невозможно. Кроме того, доступ к параметрам юстировки и настройки возможен только при нарушении пломбы и, в зависимости от исполнения приборов, изменения положения переключателя настройки или перемычки на печатной плате.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблицах 1-2. Идентификационные данные ПО отображаются на дисплее индикатора при включении.
Таблица 1 — Идентификационные данные ПО для весоизмерительных приборов НВТ-1,
НВТ-1Н, НВТ-2, НВТ-3, НВТ-4, НВТ-5
Идентификационные данные (признаки) |
Значение | ||||
Весоизмерительный прибор |
НВТ-1, НВТ-1Н |
НВТ-2 |
НВТ-3 |
НВТ-4 |
НВТ-5 |
Идентификационное наименование ПО |
— |
— |
— |
— |
— |
Номер версии (идентификационный номер) ПО |
3.9; 7.6; 10.9; 15.3; 1.11 |
2.11 |
VEr YHt 3; 3.11 |
4.11 |
5.11 |
Цифровой идентификатор ПО |
— |
— |
— |
— |
— |
Примечание - Идентификационное наименование программного обеспечения и цифровой идентификатор ПО (контрольная сумма исполняемого кода) не используется на устройствах при работе со встроенным ПО. |
Таблица 2 — Идентификационные данные ПО для весоизмерительных приборов НВТ-6, НВТ-7,
НВТ-8, НВТ-9, НВТ-10
Идентификационные данные (признаки) |
Значение | ||||
Весоизмерительный прибор |
НВТ-6 |
НВТ-7 |
НВТ-8 |
НВТ-9 |
НВТ-10 |
Идентификационное наименование ПО |
— |
— |
— |
— |
— |
Номер версии (идентификационный номер) ПО |
6.11 |
120504; 7.11 |
UEt 31; 8.11 |
2.04; 9.11 |
10.11 |
Цифровой идентификатор ПО |
— |
— |
— |
— |
— |
Примечание - Идентификационное наименование программного обеспечения и цифровой идентификатор ПО (контрольная сумма исполняемого кода) не используется на устройствах при работе со встроенным ПО. |
Метрологические и технические характеристики весов представлены в таблице 3.
аблица 3 — Метрологические характеристики
Метрологическая характеристика |
Значение |
Класс точности по ГОСТ OIML R 76-1-2011 |
III |
Значение доли предела допускаемой погрешности, pi |
0,5 |
Максимальное число поверочных интервалов (однодиапазонные весы), n |
10 000 |
Максимальное число поверочных интервалов (многоинтервальные весы), n |
3000/3000 или 3000/3000/3000 |
Минимальное входное напряжение, приходящееся на поверочное деление, е, мкВ |
1 |
Минимальное напряжение в диапазоне измерений, мВ |
0,04 |
Максимальное напряжение в диапазоне измерений, мВ |
20 |
Диапазон температуры, °C |
от - 10 до + 40 |
Минимальное полное сопротивление датчика, Ом |
40 (для НВТ-1(Н) и НВТ-9 — 15 Ом) |
Максимальное полное сопротивление датчика, Ом |
1000 |
Напряжение питания датчиков, В |
5,0 ± 0,75 |
Максимальная длина кабеля датчика, м |
50 |
Поперечное сечение кабеля, не менее, мм2 |
0,12 |
Диапазон уравновешивания тары |
100 % Мах |
Параметры электропитания приборов от сети переменного тока: напряжение, В частота, Гц |
+10% 220 -15% 50±1 |
наносится на маркировочные таблички, расположенные на задней панели прибора, а также на титульные листы эксплуатационной документации.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
Наименование |
Количество |
Прибор весоизмерительный |
1 шт. |
Руководство по эксплуатации |
1 экз. |
Паспорт |
1 экз. |
Методика поверки |
1 экз. |
осуществляется по документу МП 56101-13 «ГСИ. Приборы весоизмерительные НВТ. Методика поверки», утвержденному ФГУП «ВНИИМС» 12.12.2013 г.
Идентификационные данные, а также процедура идентификации программного обеспечения приведены в паспорте.
Основные средства поверки: калибраторы К3607 (класс точности 0,025), или К3608 (предел допускаемой приведенной погрешности установки коэффициента преобразования ± 0,01 % при питании измерительной части калибратора напряжением постоянного тока).
Знак поверки в виде наклейки наносится на лицевую панель прибора, и/или оттиск поверительного клейма наносится на крепежные винты задней стенки прибора.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к приборам весоизмерительным НВТГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ТУ 4274-004-50062845-2013 Приборы весоизмерительные НВТ. Технические условия
ИзготовительАкционерное общество «ВЕС-СЕРВИС» (АО «ВЕС-СЕРВИС»)
ИНН 7814099626
Юридический адрес: 197374, г. Санкт-Петербург, ул. Оптиков, д.4 литер. А, пом.11-Н
Телефон: (812) 426-1634; 8 (800) 775-8402
Адрес: 192007, г. Санкт-Петербург, Камчатская ул., д.9 литер. В, пом.11Р
Телефон: (812) 606-6884; факс: (812) 606-6883
Web-сайт: www.vesservice.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
