№1169 от 22.08.2016
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 1245
О внесении изменений в описание типа, переоформлении и продлении свидетельства об утверждении типа средства измерений № 43621 "Счетчики газа ультразвуковые FLOWSIC 600"
МИНИСГКРСТВО ПРОМЫШЛЕННОСТИ ИТОРГОИЛИ росхийскоИоадидпин
___ ФВДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ22 августа 2016 г.
1169
Москм
О внесении изменений в описание типа, переоформлении и продлени и свидетельства об утверждении типа средства измерений № 43621 «Счетчики газа ультразвуковые FLOWSIC 600»'
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждений) типа стандартных образцов или л ипа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970, зарегистрированного в Министерстве • юстиции Российской Федерации 12 сентября 2013 г. № 29940 (далее — Административный регламент) и в связи с обращением Представительства «ЗИК АГ» (Германия) г. Москва от 20 июня 2016г.№ 042-16 приказываю:
г.
-
1. Внести изменения в описание типа на счетчики газа ультразвуко FLOWSIC 600 , зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 43981-11, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 43621 «Счетчики газа ультразвуковые FLOWSIC 600», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 43981-11, в связи с реорганизацией организации-изготовителя с фирмы «SD MAIHAK GmbH», Германия на фирму «SICK AG», Германия.
-
3. Продлить срок действия свидетельства об утверждении типа средств измерений № 43621 «Счетчики газа ультразвуковые FLOWSIC 6' на последующие 5 лет.
-
4. Управлению метрологии (Р.А.Родин), ФГУП (А.Ю.Кузин) обеспечить в соответствии с Административным регламен оформление свидетельства с описанием типа средства измерений и выдачу юридическому лицу или индивидуальному предпринимателю.
вые
СК
00»
«вниимс» [|гом его
Сертификат; 188А1В000200в00118ВВ Кому выдан: Голубев Сергей Сергеевич Действителен: с 18.11.2015 до 18.11.2016
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «22» августа 2016 г. № 1169
Изменения в описание типа на счетчики газа ультразвуковые FLOW SIC 600ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа ультразвуковые FLOWSIC 600
Назначение средства измерений
Счетчики газа ультразвуковые FLOWSIC 600 (далее - счетчики) предназначены для измерений и вычислений объема и объемного расхода газа при рабочих и стандартных условиях, массового расхода различных неагрессивных и агрессивных газов, в том числе природного и нефтяного газов.
Описание средства измерений
Принцип действия счетчиков основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода.
В зависимости от модели, для более точного определения объема и расхода пл а в счетчике может быть установлено до восьми пар ультразвуковых приемопередатчиков, которые передают сигнал без его отражения от внутренней стенки корпуса счетчика. Пары приемопередатчиков стандартно располагаются в одной плоскости параллельно друг другу; в специальных исполнениях - в двух пересекающихся плоскостях.
корпуса, с ного
Конструктивно стандартная модификация счетчика состоит из установленными в нем ультразвуковыми приемопередатчиками, и одного электрон блока (SPU), который закреплен с наружной стороны корпуса. Электронный блок может разворачиваться вокруг своей оси на угол до 330 градусов. Электронный блок может быть оснащен встроенным вычислителем расхода. В состав электронного блока входит жидкокристаллический дисплей, на котором могут отображаться результаты измерений и сообщения системы самодиагностики; результаты вычислений, данные архива, показания внешних датчиков - в модификации со встроенным вычислителем.
два
Модификация FLOWSIC 600 Quatro - в один стандартный корпус встроено идентичных независимых счетчика, каждый из которых оснащен четырьмя пабами приемопередатчиков и электронным блоком. Данная система позволяет осуществлять полное дублирование результатов измерений одним прибором.
два
:ов и
Модификация FLOWSIC 600 2р1ех - в один стандартный корпус встроено независимых счетчика, один из которых оснащен четырьмя парами приемопередатчик электронным блоком - измерительный счетчик, другой - одной парой приемопередатчиков и
электронным блоком - контрольный счетчик. Данная система позволяет осуществлять контроль состояния измеряемой среды для дополнительного контроля показаний измерительного счетчика. Так же, система реализует принцип «СВМ - Condition Maintenance (обслуживание по текущему состоянию)».
Модификация счетчика со встроенным в электронный блок вычислителем расхода дополнительно обеспечивает вычисление объемного расхода и объема газа при стандар тных условиях, массового расхода и массы газа. Вычисление теплофизических свойств газовых смесей различного состава, осуществляется по специальным методикам, утвержденным и аттестованным в установленном порядке.
Стандартно реализованы следующие методики вычисления теплофизических cboi газов:
-для природного газа, согласно ГОСТ 30319.(0-3)-96 «Газ природный. Методы рас1 физических свойств»
-для сухих и влажных многокомпонентных газовых смесей переменных составов, характерных для нефтяного газа, в газовой фазе и во флюидной области согласно методике ГСССД МР 113-03 «определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа в диапазоне темпер 263... 500К при давлениях до 15Мпа»
Вычислитель так же обеспечивает:
-
- формирование и хранение энергонезависимых архивов событий, измеренных и вычисленных значений (состав и глубина архивов гибко настраиваемые);
-
- сигнализацию отказов и превышения установленных пределов подключенных внешних датчиков;
-
- передачу информации по имеющимся интерфейсам связи, в том числе с выводом на принтер;
-
- периодическое введение и регистрацию значений условно-постоянных величин;
-
- защиту от несанкционированного доступа к параметризации и архивам.
Все изменения конфигурируемых параметров или архивов автоматически протоколируются.
Счетчик присоединяется к трубопроводу с помощью фланцев, выполненных по стандартам ANSI, DIN, ГОСТ или специального исполнения (в зависимости от заказа). Длина прямого участка трубопровода перед счетчиком должна составлять не менее 10 после - не менее 3DN. При применении струевыпрямителей длина прямых участков п счетчиком может быть сокращена до 5DN, длина выходного участка составляет не м 3DN.
Base
йств
чета
атур
измерений
DN, *ред :енее
В счетчиках предусмотрена автоматическая самодиагностика и проверка нулевых и контрольных значений измеряемых величин. Предусмотрена возможность осуществлять замену пары приемопередатчиков и блоков электроники без дополнительной поверки.
В счетчиках предусмотрена возможность измерения расхода газа как в прямом, так и в обратном направлениях (в реверсивном режиме).
В счетчиках предусмотрен широкий набор устройств ввода/вывода:
-
- аналоговый выход - активный/пассивный, оптически изолированный 4-20 мА;
максимальная нагрузка 250 Ом; |
-
- цифровые выходы - пассивные, оптически изолированные типа открытый коллектор или NAMUR;
-
- один или два интерфейса RS-485 (в зависимости от модификации);
-
- протокол шины - Modbus ASCH/ RTU, HART;
-
- Ethernet TCP/IP (через дополнительный модуль)
-
- для модификаций со встроенным в электронный блок вычислителем расхода, предусмотрен ввод в автоматическом режиме значений с датчиков температуры и давления - по протоколу HART; с других датчиков параметров газа (хроматограф, плотномер и т.д.) - по протоколу Modbus.
Программное обеспечение
Программное обеспечение (далее - ПО) счетчиков по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств хранится в энергонезависимой памяти.
по
Встроенное программное обеспечение (ПО) счетчиков используется для измерения объемного расхода и объема газа в рабочих условиях, в том числе природного и свободного нефтяного и факельного, передачи результатов измерения, настройки, самодиагностики расходомеров и архивирования измеренных данных. При настройке и калибровке на заводе прошивается ПО.
Защита ПО счетчиков от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется путем аутентификации (введением пароля администратора), ведения доступного только для чтения журнала событий и ошибок. Возможность внесения преднамеренных и непреднамеренных изменений в ПО счетчиков исключается наличием в расходомерах переключателя параметров от записи (Рисунок 1) и наличием функции определения целостности ПО включении и ограничением свободного доступа к цифровым интерфейсам связи.
при
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

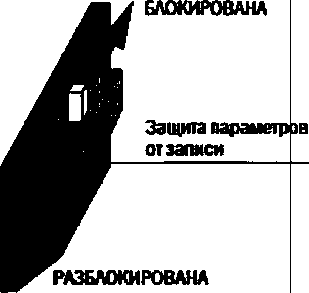

Рисунок 1 - Переключатель защиты параметров от записи
Идентификационные данные встроенного программного обеспечения счетчиков ультразвуковых приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
FLOWSIC600 | |
|
Номер версии (идентификационный номер) ПО, не ниже |
3.4.06 | |
|
Цифровой идентификатор ПО |
Ох5ЕА5 | |
|
Примечания 1) Номер версии ПО зависит от модели расходомера. Допускается обновление ПО согласовании действий с заводом изготовителем и эксплуатирующей счетчик организац |
при ней. | |
Дополнительная поверка счетчика при этом не требуется.
2) Цифровой идентификатор (контрольная сумма) зависит от версии ПО и особенности конкрегной модификации счетчика. Возможно отслеживание целостности ПО по значениям контрольной суммы, представленным заводом изготовителем для конкретного счетчика.
Доступ к счетчику может осуществляться с помощью конфигурационного программного обеспечения MEPAFLOW 600 СВМ, которое состоит из набора программ редактирования. MEPAFLOW 600 СВМ предназначено для конфигурирования, параметризации и диагностики счетчика. Содержит процедурные модули, предназначенные для проведения проверки технического состояния счетчика и его поверки, такие как СВМ (модуль автоматического сбора и обработки диагностических данных счетчика), калькулятор скорости звука в среде и другие модули.
иты,
Набор программ MEPAFLOW 600 СВМ защищен многоуровневой системой защ которая предоставляет доступ только уполномоченным пользователям и одновременно
определяет, какие из данных пользователь может вводить или изменять. При изменении конфигурации счетчика, настройки системы защиты, в том числе уровни доступа пользователей, задают вход по паролю через пользовательские интерфейсы.

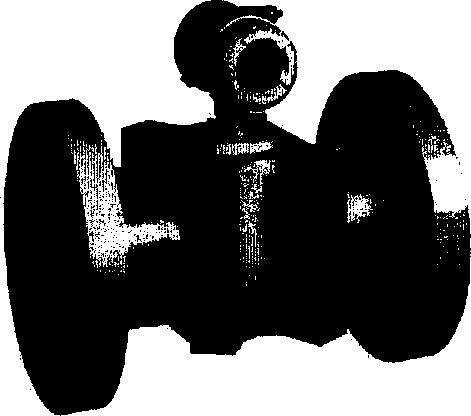

Рисунок 2 - Внешний вид счетчика (в стандартной модификации).
Схема и внешний вид пломбировки представлен на рисунке 3

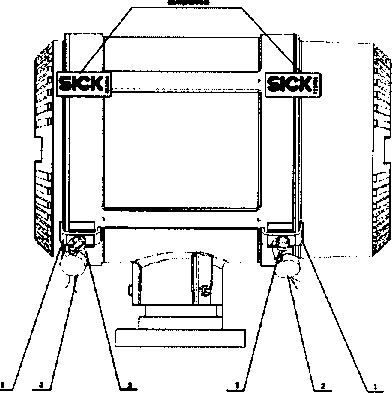

Рисунок 3 - Схема пломбирования счетчиков газа ультразвуковых FLOWSIC 600 Метрологические и технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
Диапазон измерений расхода газа0, м3/ч |
от 6 до 130000 |
|
Диапазон температур измеряемого газа, °C |
от минус 194 до плюс 280 |
|
Диапазон давлений измеряемого газа2), МПа |
от атмосферного до 45 |
|
Диапазон значений скоростей потока измеряемого газа, м/с |
от 0 до 65 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях, для комбинации пар приемопередатчиков расположенных в одной плоскости: - при 1 паре ультразвуковых приемопередатчиков, % |
±3,0 |
|
й^й^й» |
±2,0 |
|
- при 2 парах ультразвуковых приемопередатчиков, % й^й<й |
±2,0 |
|
Й^Й^Й» |
±1,0 |
|
- при 4 парах ультразвуковых приемопередатчиков, % Й,„2Й<Й |
±1,0 |
|
Й^Й^Й» |
±0,5 |
|
- при 4 парах ультразвуковых приемопередатчиков, после калибровки и поверки на поверочной установке, % йш^й<й й^й^й™, |
±1,0 |
|
±0,3 |
Пределы допускаемой относительной погрешности счетчика при вычислении массового расхода, объемного расхода и объема газа, приведенных к стандартным условиям, 3) %___________________________________________
±0,01
±0,01
Пределы допускаемой относительной погрешности измерения
|
времени, % | |
|
Напряжение питания постоянного тока, В |
от 12 до 28,8 |
|
Потребляемая мощность, не более, Вт |
1 |
|
Диапазон температур окружающей среды2), °C |
от минус 40 до плюс 60 |
|
Максимальная относительная влажность окружающей среды, % |
95 |
|
Атмосферное давление, кПа |
от 84 до 106,7 |
|
Габаритные размеры (в зависимости от типоразмера и типа марки стали корпуса) длина, мм высота, мм ширина (диаметр фланца), мм |
от 150 до 2800 от 335 до 1785 от 150 до 1785 |
|
Масса, кг |
от 10 до 12100 |
|
Средний срок службы, лет, не менее |
10 |
|
Параметры взрывозащиты, соответствуют стандартам: АТЕХ ГОСТР |
1/2G ЕЕх de ib [ia] ПС Т4 lExdeib[ia]IICT4 X или lExde[ia]IICT4 X |
|
Условный проход2), DN |
от 50 до 1400 |
|
Степень защиты от проникновения пыли, влаги и твердых тел по ГОСТ 14254-96 |
IP67 |
|
Примечания Указан общий диапазон расхода, значения могут отличаться в зависимости от типоразмера счетчиков и условий эксплуатации, возможно расширение диапазонов по спецзаказу. 2) Возможно расширение диапазонов по спецзаказу. Указанная погрешность вычислений не содержит погрешности определения температуры, давления и цифро-аналоговых преобразований. Погрешность вычисления массового расхода объемного расхода и объема газа, приведенных к стандартным условиям, определяются в соответствии с действующими нормативными документами на системы измерений на базе ультразвуковых преобразователей расхода (МВИ) | |
Знак утверждения типа
Наносят на титульный лист руководства по эксплуатации методом компьютерной графи: верхнем левом углу, и на шильдик прибора методом аппликации.
|
SIC (........... |
1Ж SICK En^neering GmbH FLOWSIC600 00 ) |
4 1 | |
|
Part No. С oi Э Serial No. С Ой 5 Year С оз ) IIIIIIIIIIIIIII |
Место для знз1 С Г лллд утеерзцдения 0Q44 типа |
ca | |
|
d&s ЕН( Made In Germany | |||
|
Ъп* ТВ« МРЕ Haupt* siegel 0 s__________________________________ |
М2, E2.1Р66ЛР67 m я CheckOtRfcy СЦ ffi© Q, GZ) (ZE) O_, (ИЗ <33 Cl (flD CSO Ю: 7 81С00 ( 62 } |
jfX 11/2G Ex <feib [la] ® T4 VV TUVO1ATEX1766 X U„w 12 24 VDC U.-253V, P, -2.6W Ц-1©/, 1,- 200mA Reed Operation 1паГпхЛопв before inetaitebon |
_____> |
Рисунок 4 - Знак утверждения типа и место нанесения знака утверждения типа на шильдике
устройства.
Комплектность средства измерений
Счетчик газа ультразвуковой FLOWSIC 600 1 шт.
Руководство по эксплуатации 1 шт.
Методика поверки 1 шт.
Программное обеспечение MEPAFLOW600 CBM 1 шт.
Комплект заводской документации 1 шт.
Дополнительно в комплект могут входить:
- комплект запасных частей
-
- устройство для замены приемопередатчиков под давлением
-
- ответные фланцы, прокладки, крепеж
-
- прямые участки трубопровода, струевыпрямитель
-
- кабель для передачи сигнала, барьер искробезопасности
-
- комплект МЕРА
-
- блок питания
Поверка
осуществляется по документу «Инструкция. ГСИ. Счетчики газа ультразвуковые FLOWSIC 600. Методика поверки», утвержденному ГЦИ СИ ФГУП ВНИИР 5 апреля 2010 г.
Перечень основных средств поверки (эталонов):
-
- частотомер 43-63, диапазон измеряемых частот от 0,01 Гц до 20 МГц, по ДЛИ 2.721.007 ТУ;
-
- термометр сопротивления типа ТСП, пределы измерений от минус 20 °C до 7С °C, предел допускаемой погрешности 0,1%;
-
- образцовый манометр МО с верхним пределом измерений 25 МПа, класс точности 0,16 по ГОСТ 6521;
-
- поверочная расходоизмерительная установка, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,23% (или средним квадратическим отклонением результатов измерений не более 0,05% при независимых измерениях, и неисключенной систематической погрешности не превышающей 0,1%).
Допускается применение других средств измерений, обеспечивающих определение и контроль метрологических характеристик поверяемого счетчика с требуемой точностью.
Сведения о методиках (методах) измерений
Счетчики газа ультразвуковые FLOWSIC 600. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к счетчикам газа ультразвуковым FLOWSIC 600 техническая документация фирмы «SICK AG», Германия
Изготовитель/Заявитель
Фирма «SICK AG», Германия
Адрес Erwin-Sick-Str. 1, 79183, Waldkirch
Germany
Tel.:+49 7681 202-0
Fax: +49 7681 202-3863
Mail: info.moscow@sick.de
Испытательный центр
ФГУП «ВНИИР»
Россия, 420088, г. Казань, ул. 2-ая Азинская, 7 «а»
Телефон: (843) 272-70-62
e-mail: vniirpr@bk.ni
Аттестат аккредитации № № 30006-09 от 16.12.2009 г
