ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные СДВ-SMART, модификаций 1041,
-
1050, 1051, 2050, 1060, 1061, 2060, 1141, 1150, 1151, 2150, 1160, 1161, 2160, 1171, 2170, 1341, 1350, 1351, 2350
Преобразователи давления измерительные СДВ-SMART, модификаций 1041, 1050,
-
1051, 2050, 1060, 1061, 2060, 1141, 1150, 1151, 2150, 1160, 1161, 2160, 1171, 2170, 1341, 1350, 1351, 2350 (далее - преобразователи) предназначены для непрерывного измерения и преобразования измеряемой величины - давления абсолютного, избыточного, давления-разрежения нейтральных и агрессивных, газообразных и жидких рабочих сред - в унифицированный выходной сигнал: токовый (4-20) мА, напряжения постоянного тока (0,83,2) В, цифровой сигнал на базе HART-протокола или на базе интерфейса RS485.
Принцип действия преобразователей основан на тензорезистивном эффекте в полупроводниковом чувствительном элементе. Под воздействием измеряемой величины мембрана деформируется, вызывая изменение сопротивления тензорезисторов чувствительного элемента, а вследствие этого, изменение выходного электрического сигнала. Электрический сигнал преобразуется аналого-цифровым преобразователем в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на цифровое индикаторное устройство, а так же на устройство, формирующее унифицированный аналоговый и цифровой выходные сигналы.
Конструктивно преобразователь состоит из первичного преобразователя давления и электронного блока обработки сигналов.
Преобразователи предназначены для работы во взрывобезопасных и взрывоопасных условиях. Взрывозащищенные преобразователи имеют виды взрывозащиты «взрывонепроницаемая оболочка» и (или) «искробезопасная электрическая цепь».
Преобразователи давления измерительные СДВ-SMART выпускаются в 20 модификациях, отличающихся видом измеряемого давления, верхними пределами измерений, габаритными размерами и массой. Преобразователи выпускаются в стандартном корпусе и корпусе с усиленной механической прочностью с маркировкой «S» с фланцевым и штуцерным типами соединения.
Степень защиты оболочки от проникновения пыли и воды IP54, IP67 по ГОСТ 14254-2015 в зависимости от модификации.
По устойчивости к механическим воздействиям преобразователи являются виброустойчивыми и соответствуют группе V2 по ГОСТ Р 52931-2008.
Преобразователи являются изделиями однофункциональными, одноканальными, восстанавливаемыми и ремонтируемыми в условиях предприятия-изготовителя.
Общий вид преобразователей представлен на рисунках 1-4.
Пломбирование преобразователей не предусмотрено.
Знак поверки наносится на свидетельство о поверке и (или) в этикетку (паспорт).

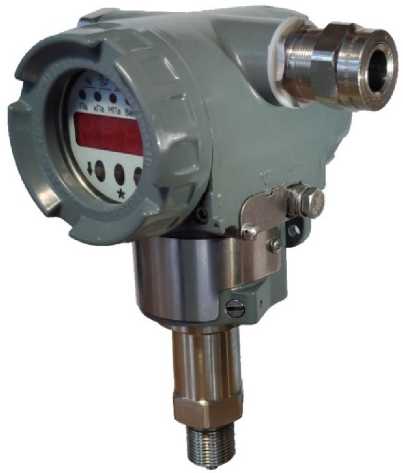

Рисунок 1 - Общий вид преобразователя в стандартном корпусе без разделительной мембраны

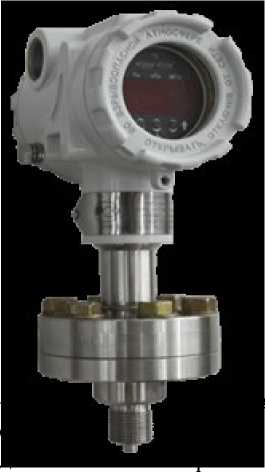

Рисунок 2 -
в
с раз
ателя

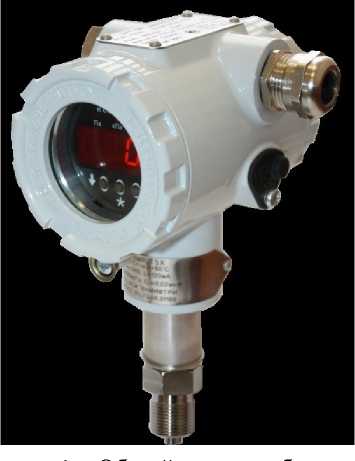

Рисунок 3 - Общий вид преобразователя в корпусе с усиленной механической рограпмромчннооестоьбюессп емчаернкииеровкой «S» с фланцевым типом соединения

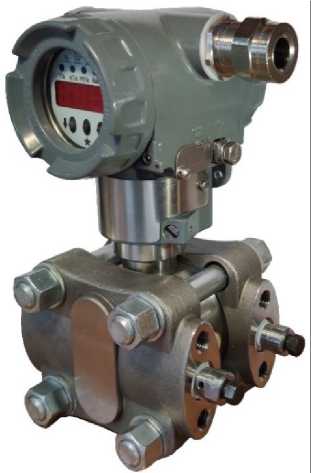

Рисунок 4 - Общий вид преобразователя в корпусе с усиленной механической прочностью с маркировкой «S» с штуцерным типом соединения
Уровень защиты ПО преобразователей «Высокий» в соответствии с P 50.2.077-2014.
Идентификационные данные программного обеспечения, используемого для передачи данных с преобразователя на внешние устройства, указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EPDD hart.a43 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхние пределы измерений (ВПИ)*:
|
от 25 кПа до 100 МПа от 4 кПа до 16 МПа от 12,5 кПа до 2,4 МПа от 12,5 кПа до 100 кПа |
|
Пределы допускаемой основной приведенной к ВПИ погрешности у, % |
В соответствии с таблицами 3-5 |
|
Пределы допускаемой дополнительной приведенной к ВПИ погрешности ут, вызванной изменением температуры окружающего воздуха на каждые 10 °С, % |
В соответствии с таблицами 3-5 |
|
Вариация выходного сигнала, % от ВПИ, не более |
0,5- y |
|
Пульсация выходного сигнала, % от ВПИ, не более:
|
0,7-у 0,25 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной воздействием вибрации, % от ВПИ |
Р +0,1 ■ ““ |
|
* Допускается указывать ВПИ преобразователей в других единицах давления, допущенных к применению в Российской Федерации. ВПИ преобразователей, поставляемых на экспорт, могут быть выражены в единицах величин, предусмотренных договором (контрактом), заключенным с заказчиком | |
Таблица 3 - Пределы допускаемой основной приведенной к ВПИ погрешности и пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С модификации 1041
|
Модификация преобразователей |
Пределы допускаемой основной приведенной погрешности у, % от ВПИ/ пределы допускаемой дополнительной приведенной погрешности /т, вызванной изменением температуры окружающего воздуха на каждые 10 °С, % от ВПИ* | |||
|
Pmax/3 < Рв < Ртах |
Ртах/Ю <Рв< Ртах/3 |
Ртах/25<Рв<Ртса/10 |
Рв<РтаР25 | |
|
1041 |
0,075/ ± (0,05+0,05^) |
0,075+0,007* (^-3)/ ± (0,05+0,05^) |
0,124+0,012*(^=М0)/ ± (0,1+0,04 —) |
0,304+0,025*(^-25)/ ± (0,1+0,04^) |
|
± 0,15/ ± (0,05+0,05 Pmax/ Рв) |
± 0,5/ ± (0,1+0,04 Pmax/ Рв) |
± 1,0/ ± (0,1+0,04 Pmax/ Рв) | ||
|
± 0,25/ ± (0,05+0,05 Pmax/ Рв) | ||||
|
± 0,5/ ± (0,1+0,05 Pmax/ Рв) |
± 1,0/ ± (0,1+0,04 Pmax/ Рв) |
± 1,5/ ± (0,1+0,04 Pmax/ Рв) | ||
*Pmax - максимальный верхний предел измерений для соответствующей модификации преобразователя.
Рв - верхний предел измерений, на который настроен преобразователь.
Рраб - значение рабочего избыточного давления
Значения рассчитанных пределов допускаемой основной приведенной погрешности округляют до двух значащих цифр
Таблица 4 - Пределы допускаемой основной приведенной к ВПИ погрешности и пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С модификаций 1050
|
Модификации преобразователей |
Пределы допускаемой основной приведенной погрешности у, % от ВПИ/ пределы допускаемой дополнительной приведенной погрешности ут, вызванной изменением температуры окружающего воздуха на каждые 10 °С, % от ВПИ | |
|
Ртах/10 < Рв < Ртах |
Ртах/25<Рв<Ртах/10 | |
|
1050 |
± 0,15/ ± (0,05+0,05 Pmax/ Рв) |
± 0,5/ ± (0,1+0,04 Pmax/ Рв) |
|
± 0,25/ ± (0,05+0,05 Pmax/ Рв) | ||
|
± 0,5/ ± (0,1+0,05 Pmax/ Рв) |
± 1,0/ ± (0,1+0,04 Pmax/ Рв) | |
Таблица 5 - Пределы допускаемой основной приведенной к ВПИ погрешности и пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С модификаций 1051, 2050, 1060, 1061, 2060, 1141, 1150, 1151, 2150, 1160, 1161, 2160, 1171, 2170, 1341, 1350, 1351, 2350
|
Модификации преобразователей |
Пределы допускаемой основной приведенной погрешности у, % от ВПИ/ пределы допускаемой дополнительной приведенной погрешности /т, вызванной изменением температуры окружающего воздуха на каждые 10 °С, % от ВПИ** | ||
|
Pmax/3 < Рв < Pmax |
Pmax/10 < Рв < Pmax/3 |
Pmax/25<Pe<Pmax/10 | |
|
1051, 2050, 1060, 1061, 2060, 1141, 1150, 1151, 2150, 1160, 1161, 2160, 1171, 2170, 1341, 1350, 1351, 2350 |
0,075/ ± (0,05+0,05 °в |
0,075+0,007*(^-3)/ ± (0,05+0,05 —) Рв |
0,124+0,012*(^-10)/ ± (0,1+0,04 —) Рв |
|
± 0,1/ ± (0,05+0,05 Pmax/ Рв) |
± 0,15/ ± (0,05+0,05 Pmax/ Рв) |
± 0,5/ ± (0,1+0,04 Pmax/ Рв) | |
|
± 0,15/ ± (0,05+0,05 Pmax/ Рв) | |||
|
± 0,25/ ± (0,05+0,05 Pmax/ Рв) | |||
|
± 0,5/ ± (0,1+0,05 Pmax/ Рв) |
± 1,0/ ± (0,1+0,04 Pmax/ Рв) | ||
** Значения рассчитанных пределов допускаемой основной приведенной погрешности округляют до двух значащих цифр
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной сигнал: |
аналоговый сигнал постоянного тока от 4 до 20 мА, совмещенный с цифровым сигналом в стандарте протокола HART; аналоговый сигнал напряжения постоянного тока от 0,8 до 3,2 В; цифровой сигнал на базе интерфейса RS485; аналоговый сигнал напряжения постоянного тока от 0,8 до 3,2 В, совмещенный с цифровым сигналом протокола HART. |
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В: | |
|
- для преобразователей невзрывозащищенных | |
|
исполнений и с видом взрывозащиты «взрывонепроницаемая оболочка» |
от 6 до 42 |
|
- для преобразователей с видом взрывозащиты | |
|
«искробезопасная электрическая цепь» |
от 6 до 24 |
|
- номинальное значение | |
|
для преобразователей с выходным сигналом по | |
|
напряжению |
7±0,5 |
|
для остальных преобразователей |
24±0,5 |
|
Потребляемая мощность, В^А, не более: | |
|
- для преобразователей невзрывозащищенных | |
|
исполнений и с видом взрывозащиты «взрывонепроницаемая оболочка» |
1,5 |
|
- для преобразователей с видом взрывозащиты | |
|
«искробезопасная электрическая цепь» |
1,2 |
|
Масса (в зависимости от модификации преобразователя), кг |
от 1 до 2,5 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
220 |
|
- ширина |
155 |
|
- длина |
110 |
|
Условия эксплуатации | |
|
- температура окружающего воздуха, °С |
от -61 до +70 |
|
- относительная влажность, %, не более |
100 при температуре 30 °С |
|
Средний срок службы, лет |
14 |
|
Средняя наработка на отказ, ч |
157 000 |
наносится на титульный лист этикетки (паспорта) типографским способом и на табличку, прикрепленную к корпусу преобразователя, лазерным способом.
Комплектность средства измеренийТаблица 7 - Комплектность преобразователей
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления измерительный |
СДВ-SMART |
1 шт. |
|
Этикетка(паспорт) |
АГБР.406239.001-33 ПС |
1 экз. |
|
Методика поверки |
МП 95-221-2013 с изменением № 1 |
1 экз.* |
|
Руководство по эксплуатации |
АГБР.406239.001-ХХРЭ |
1 экз.* |
|
* На 100 шт. или в один адрес, или по заказу, или в электронном виде | ||
приведены в 2.4 Руководства по эксплуатации АГБР.406239.001-XXРЭ.
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным СДВ-SMART, модификаций 1041, 1050, 1051, 2050, 1060, 1061, 2060, 1141, 1150, 1151, 2150, 1160, 1161, 2160, 1171, 2170, 1341, 1350, 1351, 2350
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
Приказ Росстандарта от 29.06.2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1406 Па
АГБР.406239.010 ТУ Преобразователи давления измерительные СДВ-SMART. Технические условия.
