электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «09» ноября 2022 г. № 2813

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ МОЩНОСТИ ЭЛЕКТРОМАГНИТНЫХ КОЛЕБАНИЙ В ДИАПАЗОНЕ ЧАСТОТ от 37,5 до 118,1 ГГц

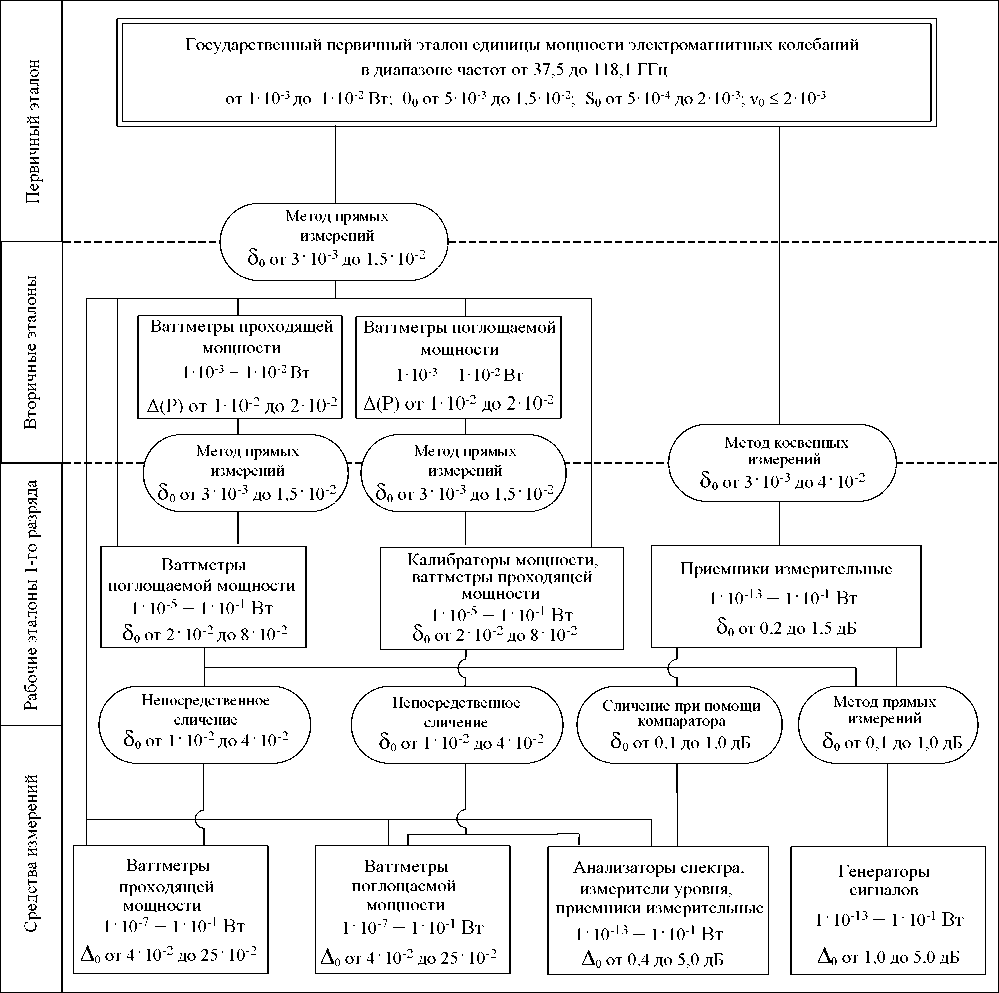

Настоящая государственная поверочная схема распространяется на средства измерений мощности электромагнитных колебаний (далее -мощности) в диапазоне частот от 37,5 до 118,1 ГГц и устанавливает порядок передачи единицы мощности - ватта (Вт) от государственного первичного эталона этим средствам измерений при помощи вторичных (далее - ВЭТ) и рабочих эталонов 1-го разряда (далее - РЭ), средствам измерений (далее - СИ) с указанием погрешностей и основных методов поверки. Графическая часть Государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц представлена в приложении А.

В настоящем документе использованы нормативные ссылки на следующие стандарты:

ГОСТ РВ 51914-2002 Государственный военный стандарт Российской Федерации. Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.

• 3. Эталоны

• 3.1.1.  Государственный первичный эталон состоит из комплекса следующих технических средств:

микрокалориметры и калориметрические преобразователи с сечениями волноводов 5,2 мм *2,6 мм; 3,6 мм *1,8 мм; 2,4 мм *1,2 мм;

набор волноводных эталонных ваттметров поглощаемой мощности и волноводных эталонных ваттметров проходящей мощности с сечениями волноводов 5,2 мм *2,6 мм; 3,6 мм *1,8 мм; 2,4 мм *1,2 мм; WR-22; WR-15; WR-10.

• 3.1.2. Государственный первичный эталон обеспечивает воспроизведение единицы мощности от 1 • 10^-3 до 1 • 10^-2 Вт в диапазоне частот от 37,5 до 118,1 ГГц.

• 3.1.3. Государственный первичный эталон обеспечивает воспроизведение единицы мощности с относительным средним квадратическим отклонением результата измерений при десяти независимых измерениях, не превышающим:

5Л0^-4 в волноводных трактах с сечениями 5,2*2,6 мм, 3,6*1,8 мм, WR22 и WR15;

2Л0^-3 в волноводных трактах с сечениями 2,4*1,2 мм и WR10.

Относительная неисключенная систематическая погрешность не превышает:

5Л0^-3 в волноводных трактах с сечениями 5,2*2,6 и 3,6*1,8 мм;

8-10^-3 в волноводных трактах с сечениями WR22 и WR15;

1,5-10^-2 в волноводных трактах с сечениями 2,4*1,2 мм и WR10.

Нестабильность размера единицы за межаттестационный интервал v не превышает 2-10^-3.

• 3.1.4. Государственный первичный эталон применяют для передачи единицы мощности методом прямых измерений вторичным эталонам, рабочим эталонам 1-го разряда и средствам измерений. При необходимости расширения динамического диапазона применяются методы косвенных измерений с использованием масштабирующих преобразователей. Реализация косвенных методов передачи конкретизируется в методиках поверки.

• 3.2.1. В качестве ВЭТ единицы мощности применяют ваттметры с диапазоном измерений от 1 -10^-3 до 1 -10^-2 Вт. Модуль коэффициента отражения Г входа ваттметра поглощаемой мощности не более 0,10. Модуль эффективного коэффициента отражения Г_Э выхода ваттметра проходящей мощности не более 0,03 или не более 0,20 при известных значениях фазы и модуля Г_Э с доверительными границами при доверительной вероятности 0,95 не более ±0,02.

• 3.2.2.  Доверительные границы A(P) суммарной относительной погрешности при доверительной вероятности 0,95 от ±1 -10^-2 до ±2-10^-2 или:

суммарное среднее квадратическое отклонение результатов измерений Ss не превышает 2-10^-3;

доверительные границы относительной неисключенной систематической погрешности 0(P) при доверительной вероятности 0,95 не превышают 1,2-10^-2;

нестабильность размера единицы за межаттестационный интервал v не превышает 5-10^-3.

• 3.2.3. ВЭТ применяют для передачи единицы мощности РЭ методом прямых измерений.

• 3.2.4. Соотношение пределов допускаемых относительных погрешностей ВЭТ и РЭ 1-го разряда должно быть не более 1:2.

• 4.1. В качестве РЭ используют:

ваттметры поглощаемой мощности с диапазоном измерений от 1 -10^-5 до 1 -10^-1 Вт с модулем коэффициента отражения входа Г не более 0,2;

ваттметры проходящей мощности и калибраторы с диапазоном измерений от 1 -10^-5 до 1 -10^-1 Вт с модулем эффективного коэффициента отражения выхода Г_Э не более 0,05 или не более 0,30 при известных значениях фазы и модуля Г_Э с доверительными границами при доверительной вероятности 0,95 не более ±0,03;

измерительные приемники с диапазоном измерений от 1-10^-13 до 1-10"¹ Вт с модулем Г не более 0,2.

• 4.2. Доверительные границы S_o относительных погрешностей измерений при доверительной вероятности 0,95 от ±2,0-10^-2 до ±8,0-10^-2 для ваттметров и калибраторов мощности и от ±0,2 до ±1,5 дБ для приемников измерительных.

• 4.3. Ваттметры и калибраторы мощности применяют для передачи единицы мощности СИ методами прямых измерений и непосредственного сличения.

• 4.4. Измерительные приемники применяют для передачи единицы мощности СИ методами прямых измерений или сличением при помощи компаратора, в качестве которого применяется источник СВЧ сигналов с кратковременной относительной нестабильностью выходного уровня не более 1 % за 5 минут и модулем коэффициента отражения выхода, при котором обеспечивается значение погрешности метода поверки в пределах от 0,1 до 1,0 дБ.

• 5.1. В качестве СИ мощности используют ваттметры с диапазоном измерений мощности от 1-10^-7 до 1-10^-1 Вт, анализаторы спектра, измерительные приемники, генераторы сигналов с диапазоном измерений мощности от 1-10^-13 до 1-10^-1 Вт со стандартизованными по ГОСТ РВ 51914-2002 соединителями.

• 5.2.  Пределы допускаемой относительной погрешности измерений ваттметров от ±4-10^-2 до ±25-10^-2, анализаторов спектра, измерительных приемников от ±0,4 до ±5,0 дБ, генераторов сигналов от ±1,0 до ±5,0 дБ.

• 5.3. Средства измерений могут применяться для передачи единицы мощности. Соотношение пределов допускаемых относительных погрешностей эталонов и поверяемых средств измерений должно быть не более 1:2.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

09 ноября 2022 г.

Москва

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, Планом разработки, пересмотра и утверждения государственных поверочных схем на 2022 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 апреля 2022 г. № 940, а также принимая во внимание раздел I протокола научно-технической комиссии по метрологии и измерительной технике Федерального агентства по техническому регулированию и метрологии от 16 декабря 2020 г. № 129-пр приказываю:

• 1. Утвердить прилагаемую Государственную поверочную схему для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц (далее-ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного эталона единицы мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц (ГЭТ 167-2021), прослеживаемых к нему эталонам и средствам измерений, и вводится в действие с 1 января 2023 г.;

эталоны, аттестованные на соответствие ГОСТ 8.535-85 «Государственная система обеспечения единства измерений. Государственный специальный эталон и Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в волноводном тракте в диапазоне частот 78,3 -г-178,6 ГГц» (далее — ГОСТ 8.535-85), приказа Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2839 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 78,33 ГГц» (далее - Приказ № 2839) или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода действия ГПС;

эталоны, аттестованные на соответствие требованиям ГОСТ 8.535-85, Приказа №   2839, соответствующие по своим метрологическим

характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие требованиям ГОСТ 8.535-85, Приказа №  2839, не соответствующие по своим метрологическим

характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по ГОСТ 8.535-85, Приказу № 2839 или локальным поверочным схемам, или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений (далее - Федеральный фонд) после даты окончания срока действия свидетельства об аттестации.

• 3. ФГУП «ВНИИФТРИ» направить сведения о ГПС в ФГБУ «ВНИИМС» для их внесения в Федеральный фонд.

• 4. Управлению метрологии, государственного контроля и надзора Федерального агентства по техническому регулированию и метрологии обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети «Интернет».

• 5. Техническому комитету по стандартизации № 206 «Эталоны и поверочные схемы» (ФГУП «ВНИИМ им. Д.И.Менделеева») совместно с ФГУП «ВНИИФТРИ» обеспечить исполнение в установленном порядке процедур по прекращению применения в качестве национального стандарта Российской Федерации межгосударственного стандарта ГОСТ 8.535-85 и направление соответствующего комплекта документов в Управление стандартизации Федерального агентства по техническому регулированию и метрологии.

• 6.  Признать утратившим силу приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2839 «Об утверждении государственной поверочной схемы для средств измерений, мощности электромагнитных колебаний в диапазоне частот от 37,5 до 78,33 ГГц» с 1 января 2023 г.

• 7. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.            ____________

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 029D109BO00BAE27A64C995DDBO60203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022
