ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы вагонные ВС-В предназначены для:

- повагонного статического взвешивания порожних и груженных вагонов с любым грузом в т.ч. жидким любой вязкости;

- поосного или потележечного взвешивания в движении порожних и груженых вагонов в составе без расцепки и составов в целом с сухими сыпучими, твердыми, а также жидкими грузами с кинематической вязкостью не менее 59 мм²/с;

- повагонного взвешивания в движении цистерн с жидкими грузами любой вязкости.

Принцип действия весов основан на преобразовании действующей на весы нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором наклеены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Данный сигнал передаётся в индикатор или контроллер, где обрабатывается в соответствии с заданным алгоритмом, с последующей выдачей результата взвешивания на цифровое табло последнего. Далее сигнал может передаваться в ПК с установленным внешним программным обеспечением (ПО)

«Смарт-Вагон» для целей его обработки, хранения информации в базах данных и формирования отчётных форм.

Весы состоят из грузоприемного, грузопередающего, весоизмерительного устройств и, при необходимости, компьютера с ПО «Смарт-Вагон».

Грузоприемное устройство (ГПУ) предназначено для принятия нагрузки и включает в себя:

- для взвешивания в статическом режиме от одной до четырех платформ;

- для поосного и потележечного взвешивания в движении одну платформу;

- для повагонного взвешивания в движении от 1 до 2-х платформ.

Весоизмерительное устройство предназначено для измерения массы нагрузки и состоит из весоизмерительных датчиков (4 - 16 ) и индикатора или контроллера.

Грузопередающие устройства (узлы встройки датчиков) являются связующим звеном между грузоприемным и весоизмерительным устройствами.

Весы могут устанавливаться как на фундаменте, так и на утрамбованное щебеночное основание.

В весах устанавливаются датчики весоизмерительные тензорезисторные типов С16А или цифровые датчики типа C16i фирмы «Hottinger Baldwin Messtechnik GmbH», Германия (регистрационный № 20784-09), или типа С11 фирмы «Deasar Sensors Ou», Эстония (регистрационный № 51168-12), или типа ZSFY фирмы «Keli Elektric Manufacturing Co., Ltd», Китай, (регистрационный №    39778-09), или типа ZSFY-D фирмы

«KELI SENSING TECHNOLOGY (NINGBO) CO.,LTD», Китай (регистрационный № 75819-19).

В весах применяются индикаторы типа CI-2001A фирмы «CAS Corporation, Ltd.», Р.Корея (регистрационный № 50968-12) или ЭТА-01, или ЭТD-01 (для цифровых датчиков), производства ООО «СмартВес», Россия, или контроллер программируемый логический ПЛК73 (далее контроллер) производства ООО «Производственное объединение Овен», Россия (регистрационный № 48600-11). Индикатор или контроллер находится в помещении или непосредственно возле весов в шкафу приборном, в котором поддерживается температура, соответствующая условиям эксплуатации индикатора или контроллера.

В весах предусмотрены следующие функциональные возможности:

а) при статическом взвешивании:

• - устройство первоначальной установки нуля;

• - полуавтоматическое устройство установки нуля;

• - полуавтоматическое устройство выборки массы тары.

• - производить вычисления поперечного или продольного смещения центра тяжести в горизонтальной плоскости транспортного средства для модификации с цифровыми датчиками;

б) при взвешивании в движении:

• - исключение массы локомотива из массы всего состава вручную;

• - определение в составе порядкового номера транспортного средства, движущегося через весы;

• - обработка и хранение информации в базе данных;

• - формирование отчетных форм;

• - фиксирование даты и времени суток при взвешивании каждого транспортного средства.

Весы выпускаются в модификациях, имеющих обозначение ВС-В - [1]-[2]-[3]-[4]-К, расшифровка обозначений приведена в таблице 1.

Таблица 1

Модификации весов отличаются максимальными нагрузками для статического взвешивания, наибольшими пределами взвешивания в движении, режимами взвешивания в движении, типом весоизмерительных датчиков и индикаторов, и другими характеристиками, параметры которых приведены в таблицах 3 - 7.

* При взвешивании в движении наибольший предел взвешивания, отличный от максимального значения в статике, указывается через дробь для модели СД.

Общий вид весов вагонных ВС-В представлен на рисунке 1.

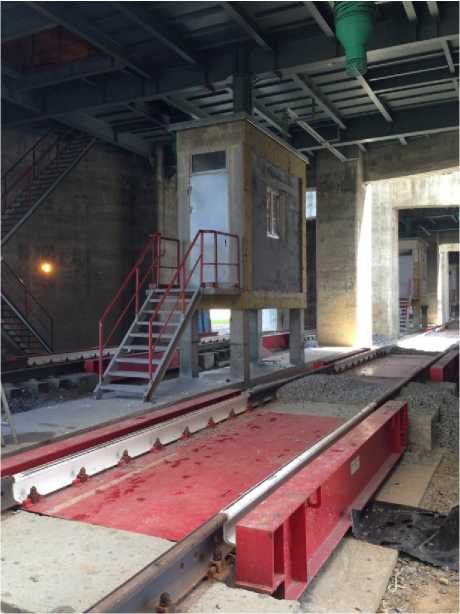

Рисунок 1- Общий вид весов вагонных ВС-В

Схемы пломбирования от несанкционированного доступа и место установки пломбы для нанесения оттиска клейма на индикаторе представлены на рисунках 2, 3, 4 и 5.

Место установки пломбы

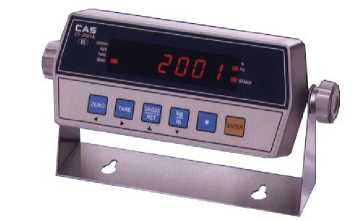

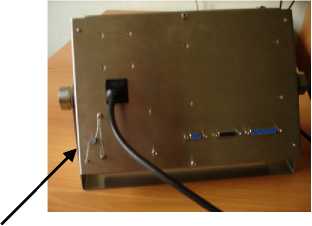

Рисунок 2 - Внешний вид и схема пломбирования индикатора CI-2001A

Место установки пломбы

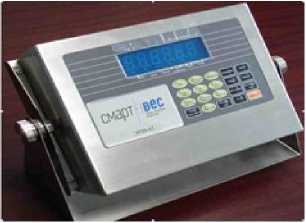

Рисунок 3 - Внешний вид и схема пломбирования индикатора ЭТА-01

Место установки пломбы

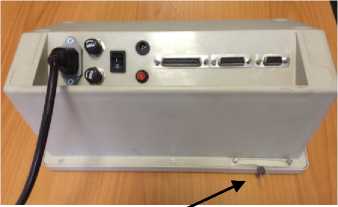

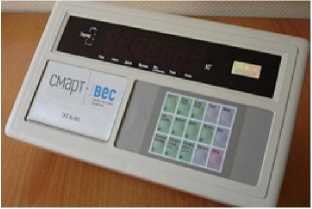

Рисунок 4 - Внешний вид и схема пломбирования индикатора ЭТD-01

Место установки пломбы

Рисунок 5 - Внешний вид и схема пломбирования контроллера ПЛК73

Индикаторы CI-2001A, ЭТА-01, ЭТD-01 имеют встроенное программное обеспечение (далее по тексту - ПО), которое жестко привязано к электрической схеме и идентифицируется по номеру версии ПО. Номер версии ПО высвечивается на дисплее при каждом запуске индикатора.

ПО контроллера ПЛК73 состоит из:

• - встроенной в корпус ПЛК73 части ПО;

• - автономной части ПО («Со1)с^\ъ»), реализованной в виде файлов операционной системы ПО.

ПО идентифицируется по номеру версии ПО и контрольной сумме.

Несанкционированный доступ к метрологически значимому ПО предотвращается путем использования специального разъема для программирования индикатора и контроллера, расположенного на задней стенке. Доступ к специальному разъему ограничен металлической планкой, закрытой винтом-заглушкой, которая пломбируется после поверки. Программное обеспечение не может быть модифицировано или загружено через какой-либо интерфейс, или с помощью других средств после поверки без нарушения пломбы.

Автономное ПО «Смарт-Вагон» выполняется на ПК и идентифицируется по номеру версии и контрольной сумме ПО, номер версии высвечивается на дисплее при каждом запуске ПК.

Хранение данных ПО «Смарт-Вагон» реализовано с использованием СУБД Firebird. Исполнение ПО «Смарт-Вагон» возможно только при наличии уникального электронного ключа ГОСТ Р 34.11/34.10-2012 в разъеме USB порта ПК.

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «низкий» по Р 50.2.077-2014 для индикаторов.

Защита ПО ПЛК73 соответствует уровню «низкий» - для встроенной части ПО и уровню «высокий» - для автономных частей ПО. Метрологически значимые автономные части ПО СИ и измеренные данные защищены с помощью специальных средств защиты от преднамеренных изменений.

Основные метрологические характеристики весов при взвешивании в статическом режиме приведены в таблице 3, при взвешивании в движении - в таблице 4, основные технические характеристики при статическом взвешивании и взвешивании в движении приведены в таблице 7.

Таблица 3

Таблица 4

Пределы допускаемой погрешности весов при взвешивании в движении вагона в составе без расцепки при первичной поверке или калибровке в зависимости от индекса К и диапазона взвешивания, должны соответствовать указанным в таблице 5.

Таблица 5

Пределы допускаемой погрешности при периодической поверке равны удвоенным значениям, приведенным в таблице 5.

Пределы допускаемой погрешности при первичной поверке составов в движении из n вагонов в зависимости от индекса К и диапазона взвешивания, должны соответствовать указанным в таблице 6.

Таблица 6

* Действительная цена деления (d), указанная в таблице 3, может отличаться от заданных значений для моделей СД при взвешивании в движении, при этом изменение должно происходить автоматически.

Пределы допускаемой погрешности при периодической поверке равны удвоенным значениям, приведенным в таблице 6.

Таблица 7

Перечень весоизмерительных датчиков и индикаторов или контроллера, применяемых в различных модификациях весов, приведен в таблице 8.

Таблица 8

наносится на маркировочную табличку, расположенную на ГПУ весов, фотохимическим способом и на титульный лист Руководства по эксплуатации весов типографским способом.

Таблица 9 - Комплектность средства измерений

осуществляется:

- в режиме статического взвешивания - по ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания», в соответствии с Приложением ДА. Методика поверки весов. Основное поверочное оборудование - гири класса точности М1 и М1-2 по ГОСТ OIML R 111-1-2009 «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».

- в режиме взвешивания в движении - по ГОСТ Р 8.598-2003 «Весы для взвешивания железнодорожных транспортных средств в движении. Методика поверки».

Основное поверочное оборудование - контрольные вагоны и контрольный состав из них.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации весов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на весы.

изложены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Приказ Росстандарта от 29 декабря 2018 №2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».

ГОСТ Р 8.598-2003 «Весы для взвешивания железнодорожных транспортных средств в движении. Методика поверки».

Технические условия ТУ 4274-008-54260022-2013.
