О переоформлении свидетельства об утверждении типа средства измерений № 37870 «Калориметры сгорания бомбовые АБК-1В» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО ИНПК «РЭТ» от 11 июля 2018 г. № А321/07-18 приказываю:

• 1. Внести изменения в описание типа на калориметры сгорания бомбовые АБК-1В, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 42600-09, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 2414-0071-2018 «ГСИ. Калориметры сгорания бомбовые АБК-1В. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 17.05.2018 и распространить действие документа на калориметры сгорания бомбовые АБК-1В, находящиеся в эксплуатации.

• 3.  Переоформить свидетельство об утверждении типа № 37870 «Калориметры сгорания бомбовые АБК-1В», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 42600-09, в связи с заменой документа на поверку и изменением организационно-правовой формы предприятия-изготовителя с АО ИНПК «РЭТ», г. Москва на ООО ИНПК «РЭТ», г. Москва.

• 4. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(----------------------------

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «24» августа 2018 г. №1806

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калориметры сгорания бомбовые АБК-1В (далее - калориметры) предназначены для измерений энергии сгорания твердых, жидких и газообразных топлив, в том числе угля, кокса, нефти и нефтепродуктов, природного газа промышленного и коммунально-бытового назначения.

Калориметр сгорания бомбовый АБК-1В представляет собой измерительный прибор с внешним компьютером, позволяющим осуществлять управление процессом измерения удельной энергии сгорания топлива, информирование оператора о протекании процесса измерения, обработку результатов измерений с внесением дополнительных параметров для расчета удельной энергии сгорания топлив в рабочем состоянии, печатать протокол результатов опыта, сохранение результатов опытов в базе данных.

Удельная энергия сгорания пробы топлива определяется путем ее сжигания в калориметрической бомбе в среде сжатого кислорода. Бомба с анализируемой пробой помещается в калориметрический сосуд с водой, который устанавливается в калориметр, где он окружен двумя коаксиально расположенными цилиндрическими оболочками, разделенными воздушным зазором. Теплопроводность пространства между оболочкой и сосудом минимальна. Калориметр АБК-1В относится к калориметрам с переменной температурой оболочки, в которых изменение температуры калориметрической жидкости с учетом поправки на теплообмен калориметрического сосуда и оболочки пропорционально выделившейся в процессе горения энергии, а коэффициент пропорциональности определяется заранее измеренным энергетическим эквивалентом.

Калориметрический сосуд представляет собой съёмный цилиндр, который перед опытом заполняется дистиллированной водой из мерного сосуда. Массу сосуда с водой определяется взвешиванием на электронных весах, показания которых вводятся в компьютер. Калориметр закрывается откидной крышкой, на которой расположены контакты цепи зажигания и термометр калориметрического сосуда.

В результате выделения энергии при сгорании пробы топлива повышается температура воды калориметрического сосуда, которая измеряется термометром сопротивления с разрешающей способностью 0,00001 °С. Компьютер рассчитывает подъём температуры калориметрического сосуда с учетом поправки на его теплообмен с оболочкой. Ближайшая к сосуду оболочка также имеет термометр сопротивления, измеряющий её температуру с разрешающей способностью, как и у термометра калориметрического сосуда, до 0,00001 °С. Таким образом контролируется температура поверхности оболочки, через которую осуществляется ее теплообмен с калориметрическим сосудом. Компьютер дважды в секунду измеряет температуры оболочки и калориметрического сосуда и по этим данным рассчитывает поправку на их теплообмен, что повышает точность измерений. На дисплее отображаются графические и цифровые показания температуры калориметрической системы, исходные данные об исследуемом веществе, результаты анализа, меню и диалоговые окна для ввода данных.

Программное обеспечение предусматривает возможность учета энергии образования и растворения азотной и/или серной кислот по данным химического анализа и вычисления низшей энергии сгорания исследуемого вещества в соответствии с требованиями действующих нормативных документов. Программным путем можно обеспечить т.н. «динамический» режим измерений, который сокращает время опыта до 6 минут.

Калориметр сгорания бомбовый АБК-1В состоит из калориметрического блока со съёмными калориметрическими бомбами и калориметрическим сосудом, электронных весов, компьютера, дисплея и принтера.

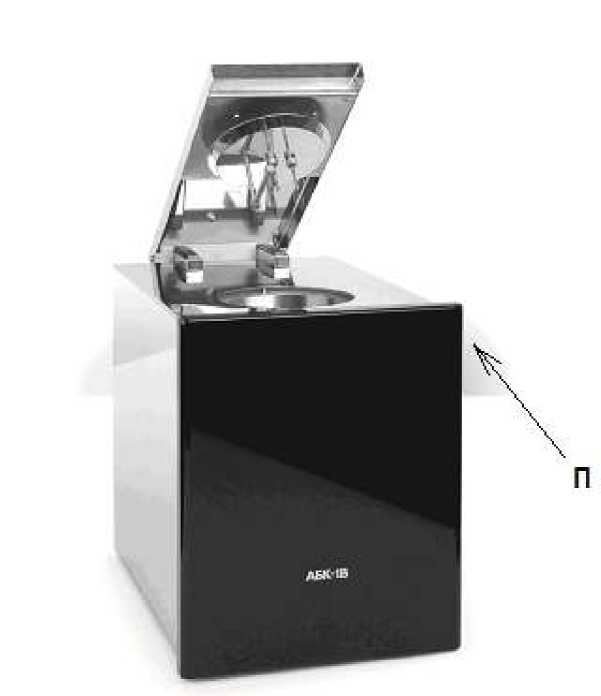

Рисунок 1 - Общий вид калориметра сгорания бомбового АБК-1В (позиция «п» обозначает место нанесения знака поверки)

Программное обеспечение (ПО) калориметров сгорания бомбовых АБК-1В состоит из двух частей:

• - встроенной части, размещаемой на микроконтроллере, находящемся в корпусе СИ;

• - внешней части - программного комплекса «КАЛОРИМЕТР 3.0», который устанавливается на персональном компьютере (ПК), входящем в комплект поставки калориметров, и работает под управлением операционной системы Microsoft Windows.

Обе части ПО являются неотъемлемыми составляющими калориметра, обеспечивающими его работоспособность.

Основной задачей встроенного ПО является базовое (низкоуровневое) управление режимами работы калориметра и передача измерительной информации программному комплексу «КАЛОРИМЕТР 3.0» (далее - программному комплексу) посредством двунаправленного интерфейса RS-422 для ее дальнейшей обработки.

Программный комплекс состоит из отдельных модулей, реализующих функции измерений, расчетов, архивирования результатов измерений, настройки параметров работы калориметра, и выполняет следующие операции:

- управление работой калориметра путём взаимодействия со встроенным ПО микроконтроллера в корпусе СИ;

- управление процессом измерений энергии сгорания твердых, жидких и газообразных топлив, управление процессом калибровки калориметра. Функции расчета результатов измерений реализованы в соответствии с требованиями действующих нормативных документов для конкретного типа сжигаемого топлива / конкретной процедуры измерений и представлены отдельными модулями программного комплекса;

- представление результатов измерений (архивирование во внутренние или внешние (серверные) базы данных, печать, импорт массивов измерений, промежуточных и окончательных расчетов в электронные таблицы форматов Microsoft Excel и Open Office Calc);

- получение информации о массе навески и массе калориметрического сосуда от электронных лабораторных весов, подключаемых к калориметру по интерфейсу RS-232C или Ethernet, обмен информацией с устройством заполнения калориметрических бомб газом УЗГ-02 производства ООО ИНПК «РЭТ» по интерфейсу Ethernet;

- вывод информационных и аварийных сигналов;

- предоставление возможности управления несколькими (до 8) калориметрами производства ООО ИНПК «РЭТ» при помощи одного ПК.

К метрологически значимой части ПО относится встроенное ПО калориметра, а также модули внешнего программного комплекса, реализующие функции измерений, расчетов, калибровки калориметра и печати протоколов измерений.

Идентификационные данные метрологически значимой части ПО представлены в таблицах 1.1 - 1.5.

Таблица 1.1 - Идентификационные данные программного обеспечения

Таблица 1.2 - Идентификационные данные модулей программного комплекса «КАЛОРИМЕТР 3.0»

Таблица 1.3 - Идентификационные данные модулей программного комплекса «КАЛОРИМЕТР 3.0»

Таблица 1.4 - Идентификационные данные модулей программного комплекса «КАЛОРИМЕТР 3.0»

Таблица 1.5 - Идентификационные данные модулей программного комплекса «КАЛОРИМЕТР 3.0»

Метрологические характеристики калориметров сгорания бомбовых АБК-1В нормированы с учетом влияния программного обеспечения.

Уровень защиты ПО и измерительной информации от непреднамеренных и преднамеренных изменений в соответствии с п. 4.5 документа Р 50.2.077-2014 соответствует уровню «низкий».

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист «Руководства по эксплуатации» методом компьютерной графики и на заднюю поверхность прибора в виде голографической наклейки.

Таблица 4 - Комплектность калориметров

В дополнительный комплект поставки по желанию заказчика могут быть включены: бомбы калориметрические, устройство для автоматической заправки калориметрической бомбы кислородом, устройство для автоматической заправки калориметрической бомбы газом типа УЗГ-02, термостат или криотермостат, запасные принадлежности и расходные материалы.

Поверка осуществляется по документу МП 2414-0071-2018 «ГСИ. Калориметры сгорания бомбовые АБК-1В. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 17 мая 2018 г.

Основное средство поверки: ГСО 5504-90 Бензойная кислота «К-3» (рабочий эталон 1-го разряда по ГОСТ Р 8.667-2009).

Допускается применение средств поверки, обеспечивающих определение метрологических характеристик поверяемых калориметров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) на калориметр (см. рисунок 1).

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.789-2012 ГСИ. Калориметры сжигания с бомбой. Методика поверки.

ГОСТ Р 8.667-2009 ГСИ. Государственная поверочная схема для средств измерений энергии сгорания, удельной энергии сгорания и объемной энергии сгорания (калориметров сжигания).

Технические условия ТУ 42 1895-301-18470232-2009 «Калориметр сгорания бомбовый АБК-1В».

Общество с ограниченной ответственностью Инвестиционная Научно-Производственная Компания «Русские Энергетические Технологии» (ООО ИНПК «РЭТ»)

ИНН 7722451090

Адрес: 111024, г. Москва, 2-я Кабельная д. 2 стр. 2 литер Б

Телефон: +7 (495) 234-74-46

Web-сайт: www.retech.ru; E-mail: ret@retech.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон/факс: +7 (812) 251-76-01 / +7 (812) 713-01-14

Web-сайт: www.vniim.ru; E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
