№1085 от 28.04.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 324236
ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 1085 от 28.04.2022
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
1085
28 апреля 2022 г.
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Продлить срок действия утвержденных типов средств измерений, указанных в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока их действия.
-
2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
3. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
4. ФГБУ «ВНИИМС» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления
содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 290/1, И МАдТбЛЩИМ ПбйКйЗбМ. \
Подлинник электронного документа, подписанного ЭП,
за собой.
-
5. Контроль за испол гениемтастожцегэнврикаэарввФав;
Федеральное агентство по техническому регулированию и
метрологии.
Руководитель
Сертификат: 02A929B5000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович
А.П.Шалаев
Действителен: с 27.12.2021 до 27.12.2022
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «28» апреля 2022 г. № 1085
Сведения
об утвержденных типах средств измерений, подлежащих изменению в части срока действия утвержденного типа средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер |
Правообладатель |
Изготовитель |
Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1. |
Регуляторы температуры |
РТ |
51099-12 |
Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон"), г. Омск |
10.07.2027 | |
|
2. |
Датчики давления |
VMP |
67675-17 |
- |
ООО "ВакууммашЭлектро", г. Сарапул |
02.06.2027 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «28» апреля 2022 г. № 1085
Лист № 1 Регистрационный № 51099-12 Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Регуляторы температуры РТ
Назначение средства измеренийРегуляторы температуры РТ (далее - регуляторы) предназначены для измерения и регулирования температуры или других неэлектрических величин, преобразованных в электрические сигналы силы (0.5 мА; 4...20 мА) или напряжения (0...10 В) постоянного тока.
Описание средства измеренийПринцип действия регуляторов основан на аналого-цифровом преобразовании сигналов первичного преобразователя температуры или других величин и управлении коммутаторами в зависимости от соотношения измеряемой и заданной температуры или других величин.
Регуляторы представляют собой электронное устройство, которое имеет вход для подключения:
-
- преобразователя термоэлектрического с номинальной статической характеристикой преобразования по ГОСТ Р 8.585-2001;
-
- термопреобразователя сопротивления с номинальной статической характеристикой по ГОСТ 6651-2009;
-
- преобразователя с унифицированным выходным сигналом с номинальной статической характеристикой по ГОСТ 26.011-80.
Конструктивно регуляторы состоят из: входного усилителя, фильтра-ограничителя, микроконтроллера, микросхемы интерфейса, гальванической развязки, узла питания и узла индикации.
Входной сигнал передается через входной фильтр-ограничитель и усилитель на микроконтроллер. Микроконтроллер преобразует код принятого сигнала и передает его на знаковый индикатор для отображения результата измерения. Микроконтроллер сравнивает принятый сигнал со значениями уставок, записанных в ПЗУ, и, в зависимости от соотношения значений принятого сигнала и заданных уставок, управляет выходным реле или транзисторным ключом. Элементы коммутации выведены на блок зажимов.
Регуляторы выпускаются в следующих модификациях: РТ2М, РТМ-3, РТМ-4К, которые отличаются конструктивным исполнением, диапазоном измерений и пределами допускаемой погрешности измерений. Регуляторы РТ2М имеют 28 исполнений, обозначения которых приведены в таблице 2. Регуляторы РТМ-3 имеют 42 исполнения, обозначения которых приведены в таблице 3. Регуляторы РТМ-4К имеют 28 исполнений, обозначения которых приведены в таблице 4.
Общий вид средства измерений приведен на рисунке 1.
б)
а)
в)
г)

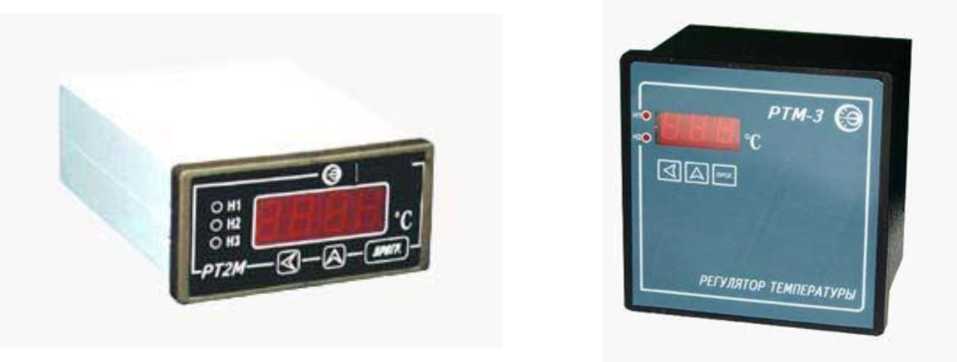

а) - модификация РТ2М
б) - модификация РТМ-3 щитового исполнения

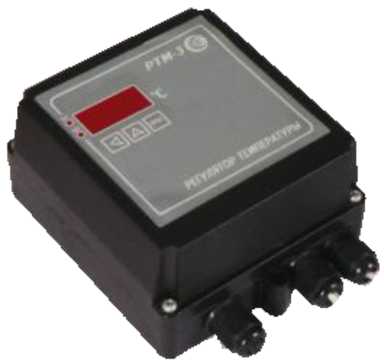

в) - модификация РТМ-3 настенного исполнения
г) - модификация РТМ-4К
Рисунок 1 - Общий вид средств измерений

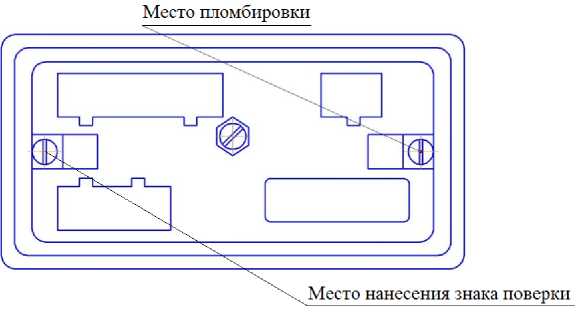

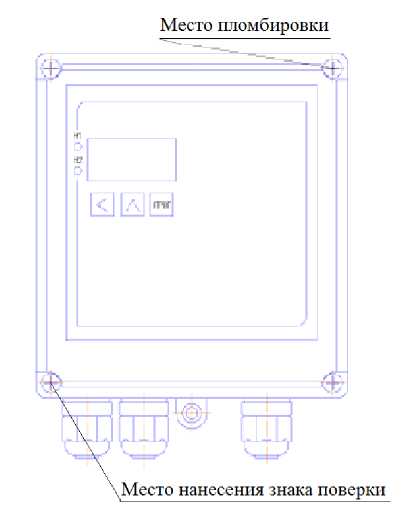

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки, приведено на рисунке 2.
Место нанесения знака поверки
Место пломбировки
|
/• | |||||
|
__/ __J | |||
б)
а)
Место пломбировки
Место нанесения знака поверки
' -
в)
Место пломбировки
|
0 о |
W |
О0 | |
|
[Ц 0 Q |
Ъ 0 0. |
5 0 £ |
Ш0^| |
|
0 0^ |
!> 0 £ |
ъ 0 |
В 0 0 01 |
|
1—U—и— |
-Lf—И-—1U—1 | ||
|
Ц 0 Q |
Ъ 0 £ |
Ъ 0 0 Ц | |
|
0 0 £ |
Ъ 0 0. |
Ъ 0 0 0 | |
|
0 |
О 0 |
\ Место нанесения знака поверки
г)
а) - модификация РТ2М
б) - модификация РТМ-3 щитового исполнения
в) - модификация РТМ-3 настенного исполнения
г) - модификация РТМ-4К

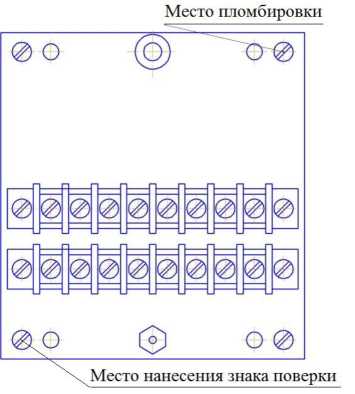

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер в виде цифрового обозначения, состоящий из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на этикетку, расположенную на корпусе регуляторов, методом лазерной печати. Общий вид этикеток с указанием мест нанесения заводского номера и знака утверждения типа приведен на рисунке 3.
Место нанесения знака утверждения типа
Место нанесения заводского номера
а)
б)
|
Преобразователь | |
|
Вход1 Канал1 ! Канал2 |
PTM-4KI- - |
|
1.311,1 Il.2ll,4 2.3l2.ll2.2l2.4 | |
Нагрузка Сеть Датчик
Диапазон___
Тип датчика.
Место нанесения заводского номера
Место нанесения знака утверждения типа
644009, Омск .
ул .Лермонтова ,175 '1
Факс(3812)36-78-82
E-mail: fgup@omsketa on.ru
__
в)
г)
644009, Омск, ул.Лермонтова,175
Факс(3812)36-78-82, E-mail: fgup@omsketalon.r
а) - модификация РТ2М
б) - модификация РТМ-3 щитового исполнения
в) - модификация РТМ-3 настенного исполнения
г) - модификация РТМ-4К

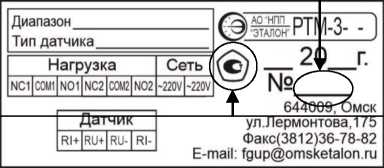

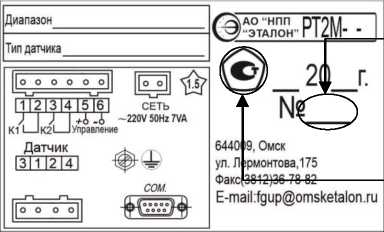

Рисунок 3 - Общий вид этикеток с указанием мест нанесения заводского номера и знака утверждения типа
Программное обеспечениеВнутреннее программное обеспечение записано в микроконтроллере и предназначено для сбора данных от первичных преобразователей, вывода данных на дисплей и управлением работой регуляторов.
Идентификационные данные программного обеспечения приведены в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - A в соответствии с МИ 3286-2010.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Основная программа РТ2М при работе с ТП и ТС |
RT2M_N.a90 |
1.0 |
9b04b8ebc3ffb9eb d274a04f1e48b720 |
MD5 Digest |
|
Основная программа РТ2М при работе с унифицированными входными сигналами |
RT2M_UN.a90 |
1.0 |
ed3be59b49964a21 cb6f5ec33ab19b19 |
MD5 Digest |
|
Основная программа РТМ-3-1 |
RTM3 N THA. a90 |
1.0 |
f153697635976dac d52fbb963f6d18be |
MD5 Digest |
|
Основная программа РТМ-3-2 |
RTM3 N THK. a90 |
1.0 |
8b6cc59973dea6a3 68e166a826664431 |
MD5 Digest |
|
Основная программа РТМ-3-3 |
RTM3 N TPP. a90 |
1.0 |
1222^2579128037 928c041095bc13f7 |
MD5 Digest |
|
Основная программа РТМ-3-4 |
RTM3 N TPR. a90 |
1.0 |
9c124cc271debaf5 48f47cf9418b60fb |
MD5 Digest |
|
Основная программа РТМ-3-5 |
RTM3 N 50M. a90 |
1.0 |
ec0b189ccc50bf3a b85742f30281604d |
MD5 Digest |
|
Основная программа РТМ-3-6 |
RTM3 N 100M. a90 |
1.0 |
04f4d2f13d8dfc785 a01e86b427439e5 |
MD5 Digest |
|
Основная программа РТМ-3-7 |
RTM3 N 50Р. a90 |
1.0 |
e9b433f4138f034e 7642d409d4030748 |
MD5 Digest |
|
Основная программа РТМ-3-8 |
RTM3 N 50Р 385.a90 |
1.0 |
b9182047b7f5b3fc fb9d4eff6efa8708 |
MD5 Digest |
|
Основная программа РТМ-3-9 |
RTM3 N 100Р. a90 |
1.0 |
6f88979702af4d77 0d642e4378b93f25 |
MD5 Digest |
|
Основная программа РТМ-3-10 |
RTM3 N 100Р 385.a90 |
1.0 |
f4138642d409dc59 973dea6a36a826 |
MD5 Digest |
|
Основная программа РТМ-3-11 |
RTM3 N TJK. a90 |
1.0 |
d0a342a1dac430b8 e1daee6bc880ff7f |
MD5 Digest |
|
Основная программа РТМ-3-12 |
RTM3_UN.a90 |
1.0 |
459e5177eb7ad796 64b59715e9c3fab |
MD5 Digest |
|
Основная программа РТМ-3-13 |
RTM3 UN 4 20.a90 |
1.0 |
459e5177eb7ad796 64b59715e9c3fab |
MD5 Digest |
|
Основная программа РТМ-3-14 |
RTM3 UN 0 10.a90 |
1.0 |
509d136593bbe094 d128f4e8351953aa |
MD5 Digest |
|
Основная программа РТМ-4К |
RTM4K new. a90 |
1.0 |
81d6ded2a0aca114 84fc1a4fdbd20df3 |
MD5 Digest |
|
Примечание - Допускается замена программного обеспечения на более новую версию. | ||||
Таблица 2 - Метрологические характеристики РТ2М
|
Исполнение регулятора |
Характеристика преобразователя (НСХ, а, унифицированный сигнал) |
Диапазон измерений температуры (других физических величин, измеряемых внешним преобразователем) |
Пределы допускаемой основной абсолютной (приведенной) погрешности |
|
РТ2М-1-Х* |
ХА(К) |
от -80 до +1300°С |
± 5 °С |
|
РТ2М-2-Х* |
Xk(l) |
от -80 до +800 °С |
± 4 °С |
|
РТ2М-3-Х* |
ПП(Б) |
от 0 до +1600 °С |
± 6 °С |
|
РТ2М-4-Х* |
пр(в) |
от +300 до +1800 °С | |
|
РТ2М-5-Х* |
50М (а = 0,00428 °С-1) |
от -80 до +200 °С |
± 2 °С |
|
РТ2М-6-Х* |
100М (а = 0,00428 °С-1) | ||
|
РТ2М-7-Х* |
50П (а = 0,00391 °С-1) |
от -80 до +850 °С |
± 3 °С |
|
РТ2М-8-Х* |
Pt50 (а = 0,00385 °С-1) | ||
|
РТ2М-9-Х* |
100П (а = 0,00391 °С-1) | ||
|
РТ2М-10-Х* |
Pt100 (а = 0,00385 °С-1) | ||
|
РТ2М-11-Х* |
ЖК(1) |
от -80 до +700 °С |
± 4 °С |
|
РТ2М-12-Х* |
ток (0-5) мА |
(от-80 до +2000)ед. |
(± 0,25) % |
|
РТ2М-13-Х* |
ток (4-20) мА | ||
|
РТ2М-14-Х* |
напряжение (0-10) В |
- X = 0 - RS 232 отсутствует, степень защиты IP20 по ГОСТ 14254-2015; X = 1 - RS 232 имеется, степень защиты IP20 по ГОСТ 14254-2015.
Таблица 3 - Метрологические характеристики РТМ-3
|
Исполнение регулятора |
Характеристика преобразователя (НСХ, а, унифицированный сигнал) |
Диапазон измерений температуры (других физических величин, измеряемых внешним преобразователем) |
Пределы допускаемой основной абсолютной (приведенной) погрешности |
|
РТМ-3-1-Х* |
ХА(К) |
от -80 до +999 °С |
± 6 °С |
|
РТМ-3-2-Х* |
xk(l) |
от -80 до +800 °С |
± 5 °С |
|
РТМ-3-3-Х* |
nn(S) |
от 0 до +999 °С |
± 6 °С |
|
РТМ-3-4-Х* |
ПР(в) |
от +300 до +999 °С | |
|
РТМ-3-5-Х* |
50М (а = 0,00428 °С-1) |
от -80 до +200 °С |
± 2 °С |
|
РТМ-3-6-Х* |
100М (а = 0,00428 °С-1) | ||
|
РТМ-3-7-Х* |
50П (а = 0,00391 °С-1) |
от -80 до +850 °С |
± 3 °С |
|
РТМ-3-8-Х* |
Pt50 (а = 0,00385 °С-1) | ||
|
РТМ-3-9-Х* |
100П (а = 0,00391 °С-1) | ||
|
РТМ-3-10-Х* |
Pt100 (а = 0,00385 °С-1) | ||
|
РТМ-3-11-Х* |
ЖК(1) |
от -80 до +999 °С |
± 6 °С |
Продолжение таблицы 3
|
Исполнение регулятора |
Характеристика преобразователя (НСХ, а, унифицированный сигнал) |
Диапазон измерений температуры (других физических величин, измеряемых внешним преобразователем) |
Пределы допускаемой основной абсолютной (приведенной) погрешности |
|
РТМ-3-12-Х* |
ток (0-5) мА |
(от -80 до +999) ед. |
(± 0,25) % |
|
РТМ-3-13-Х* |
ток (4-20) мА | ||
|
РТМ-3-14-Х* |
напряжение (0-10) В | ||
|
* - X = 0 - корпус щитовой со степенью защиты IP20 по ГОСТ 14254-2015; X = 1 - корпус щитовой со степенью защиты IP54 по ГОСТ 14254-2015; X = 1 - корпус настенный со степенью защиты IP54 по ГОСТ 14254-2015. | |||
Таблица 4 - Метрологические характеристики РТМ-4К
|
Исполнение регулятора |
Характеристика преобразователя (НСХ, а, унифицированный сигнал) |
Диапазон измерений температуры (других физических величин, измеряемых внешним преобразователем) |
Пределы допускаемой основной абсолютной (приведенной) погрешности |
|
РТМ-4К-1-Х* |
ХА(К) |
от -80 до +999 °С |
± 6 °С |
|
РТМ-4К-2-Х* |
xk(l) |
от -80 до +800 °С |
± 5 °С |
|
РТМ-4К-3-Х* |
nn(S) |
от 0 до +999 °С |
± 6 °С |
|
РТМ-4К-4-Х* |
пр(в) |
от +300 до +999 °С | |
|
РТМ-4К-5-Х* |
50М (а = 0,00428 °С-1) |
от -80 до +200 °С |
± 2 °С |
|
РТМ-4К-6-Х* |
100М (а = 0,00428 °С-1) | ||
|
РТМ-4К-7-Х* |
50П (а = 0,00391 °С-1) |
от -80 до +850 °С |
± 3 °С |
|
РТМ-4К-8-Х* |
Pt50 (а = 0,00385 °С-1) | ||
|
РТМ-4К-9-Х* |
100П (а = 0,00391 °С-1) | ||
|
РТМ-4К-10-Х* |
Pt100 (а = 0,00385 °С-1) | ||
|
РТМ-4К-11-Х* |
ЖК(1) |
от -80 до +999 °С |
± 6 °С |
|
РТМ-4К-12-Х* |
ток (0-5) мА |
(от -80 до +999) ед. |
(± 0,25) % |
|
РТМ-4К-13-Х* |
ток (4-20) мА | ||
|
РТМ-4К-14-Х* |
напряжение (0-10) В |
- X = 0 - корпус щитовой со степенью защиты IP20 по ГОСТ 14254-2015; X = 1 - корпус щитовой со степенью защиты IP54 по ГОСТ 14254-2015.
Таблица 5 - Общие метрологические характеристики
|
Наименование характеристики |
Значение |
|
Разрешающая способность индикации измеряемой температуры или другой физической величины регуляторов РТ2М, ед., в диапазоне: | |
|
- от -80,0 до -10,0 |
0,1 |
|
- от -9,99 до -0,01 |
0,01 |
|
- от 0,000 до +9,999 |
0,001 |
|
- от +10,00 до +99,99 |
0,01 |
|
- от +100,0 до +999,9 |
0,1 |
|
- от +1000 до +2000 |
1 |
|
Разрешающая способность индикации измеряемой температуры или другой физической величины регуляторов РТМ-3 и РТМ-4К, ед., в диапазоне: | |
|
- от -80 до -10 |
1 |
|
- от -9,9 до -0,1 |
0,1 |
|
- от 0,00 до +9,99 |
0,01 |
|
- от +10,0 до +99,9 |
0,1 |
|
- от +100 до +999 |
1 |
|
Пределы допускаемой погрешности срабатывания выходных реле и транзисторного ключа РТ2М, ед., в диапазоне: | |
|
- от -80,0 до +999,9 включ. |
± 0,1 |
|
- св. 999,9 |
± 1 |
|
Пределы допускаемой погрешности срабатывания выходных реле РТМ-3 и РТМ-4К, ед. |
± 1 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях пределов допускаемой основной погрешности |
0,5 |
|
Нормальные условия измерений: | |
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, Вт, не более: | |
|
- РТ2М |
7 |
|
- РТМ-3 |
5 |
|
- РТМ-4К |
10 |
|
Габаритные размеры (высота; ширина; длина), мм, не более: | |
|
- РТ2М |
48; 96; 145 |
|
- РТМ-3 щитового исполнения |
96; 96; 76 |
|
- РТМ-3 настенного исполнения |
135; 105; 60 |
|
- РТМ-4К |
96; 96; 185,5 |
Продолжение таблицы 6
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: | |
|
- РТ2М |
0,65 |
|
- РТМ-3 |
0,50 |
|
- РТМ-4К |
1,00 |
|
Время установления рабочего режима, мин, не более |
15 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от 0 до +40 |
|
- относительная влажность при температура + 35 °С и | |
|
более низких температурах без конденсации влаги, % |
90 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Средний срок службы, лет |
8 |
|
Средняя наработка на отказ, ч |
25000 |
наносится на титульные листы руководства по эксплуатации и формуляра типографским способом и методом лазерной печати на этикетку, расположенную на корпусе регуляторов.
Комплектность средства измеренийТаблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Регулятор температуры РТ |
— |
1 шт. |
|
Паспорт |
в зависимости от исполнения |
1 экз. |
|
Руководство по эксплуатации |
ДДШ2.821.145 РЭ ДДШ2.821.164 РЭ ДДШ2.821.165 РЭ |
1 экз. |
|
Методика поверки |
4211-095-02566540-2012 МП |
1 экз. |
|
Комплект монтажных частей |
— |
1 комплект |
|
Устройство компенсационное УК* |
— |
1 шт. |
|
Кабель интерфейсный** |
— |
1 шт. |
|
Программное обеспечение** |
— |
1 комплект |
|
Соединитель MSTB 2,5/2-ST-5,08*** |
— |
1 шт. |
|
Соединитель MSTB 2,5/5-ST-5,08*** |
— |
1 шт. |
|
Соединитель MSTB 2,5/6-ST-5,08*** |
— |
1 шт. |
|
* - Дополнительно для регулятора РТ2М, работающего с преобразователями термоэлектрическими ТХА, ТХК, ТПП, ТЖК; ** - Дополнительно для регулятора РТ2М с интерфейсом RS 232; *** - Дополнительно для регулятора РТ2М | ||
приведены в разделе 2 «Использование по назначению» документов ДДШ2.821.145 РЭ «Регулятор температуры РТ2М. Руководство по эксплуатации», ДДШ2.821.164 РЭ «Регулятор температуры РТМ-3. Руководство по эксплуатации», ДДШ2.821.165 РЭ «Регулятор температуры РТМ-4К. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
ТУ 4211-095-02566540-2012 «Регуляторы температуры РТ. Технические условия»
ИзготовительАкционерное общество «Научно-производственное предприятие «Эталон»
(АО «НПП «Эталон»)
ИНН 5504087401
Адрес: 644009, РФ, г. Омск, ул. Лермонтова, 175
Телефон (факс): +7 (3812) 36-84-00; 36-78-82
Web-сайт: http://omsketalon.ru/
E-mail: fgup@omsketalon.ru
Испытательный центрГЦИ СИ Федерального бюджетного учреждения «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»
(ГЦИ СИ ФБУ «Омский ЦСМ»)
Адрес: 644116, РФ, г. Омск, ул. 24 Северная, 117-А Телефон (факс): +7 (3812) 68-07-99; 68-04-07
Web-сайт: http://csm.omsk.ru/
E-mail: info@ocsm.omsk.ru
Аттестат аккредитации ГЦИ СИ ФБУ «Омский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30051-11 до 01.06.2016 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» апреля 2022 г. № 1085
Лист № 1 Регистрационный № 67675-17 Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики давления VMP
Назначение средства измеренийДатчики давления VMP (далее - датчики) предназначены для непрерывного измерения давления (абсолютного, избыточного, разрежения, разрежения-избыточного, дифференциального (разности давлений), гидростатического (уровня)) и преобразования измеренного давления в унифицированный выходной сигнал постоянного тока и/или цифровой сигнал, а также отображения измеренного значения.
Описание средства измеренийПринцип действия датчиков основан на линейной зависимости между измеряемым давлением, упругой деформацией чувствительного элемента и изменением сопротивления тензорезистивного элемента для измерения механических деформаций.
Измеряемая среда воздействует на чувствительный элемент, деформирует мембрану, деформация которой измеряется при помощи тензо-электрического преобразователя. На выходе чувствительного элемента мы имеем линейную зависимость между давлением и напряжением на тензорезистивном элементе.
Датчики выпускаются различных моделей в соответствии с таблицами 2 - 7, отличающиеся друг от друга конструкцией, видом измеряемого давления, диапазонами измерений, точностными характеристиками и видом выходного сигнала.
Условное обозначение датчиков давления: модель VMP YY ZWXА
где YY и W - вид измеряемого давления обозначения в соответствии с таблицами 2-7, например для измерения дифференциального давления (разности давлений) YY принимает значение ДД, а W принимает значение 4;
Z - конструктивное исполнение, принимает значение 1 или 2: 1 - датчик конструктивно состоят из измерительного блока со встроенным нормирующим преобразователем давления в стандартный выходной токовый сигнал с наложенным на него цифровым сигналом в стандарте HART, на измерительном блоке расположен разъем для присоединения жил кабелей питания и интерфейса; 2 - датчик конструктивно состоят из измерительного и интерфейсного блоков, корпус интерфейсного блока имеет два отсека, в одном из которых располагается клеммный блок, предназначенный для присоединения к внешним устройствам автоматики, а в другом -опционный жидкокристаллический индикатор (ЖКИ) и плата интерфейсного модуля. Корпус интерфейсного модуля закрывается с двух сторон круглыми резьбовыми крышками. На клеммной плате установлен фильтр подавления внешних электромагнитных воздействий и клеммная колодка для присоединения жил кабелей питания и нагрузки. На плате измерительного
модуля расположен микроконтроллер, который считывает сигналы с измерительного блока, отображает на жидкокристаллическом индикаторе и преобразует для передачи по протоколам MODBUS и HART, также данное исполнение имеет стандартный выходной токовый сигнал;
Х - принимает значения от 0 до 9, соответствует выбранному диапазону измерений, определяется из ряда, установленного в технической и эксплуатационной документации изготовителя;
А - принимает значения от 0 до 9, соответствует конструктивной разновидности измерительной части датчика, определяется из ряда, установленного в технической и эксплуатационной документации изготовителя.
Измерительный модуль датчиков абсолютного и избыточного давления содержит тензорезистивные чувствительные элементы. Давление подается на кремниевую подложку с тензорезисторами, собранными по мостовой схеме Уитсона, вызывая электрический разбаланс данной схемы, который измеряется электроникой измерителя и преобразуется в цифровой сигнал, пропорциональный приложенному к сенсору давления.
Измерительный модуль датчиков разности давлений также содержит тензорезистивный чувствительный элемент, на который подается давление, но уже через разделительную жидкость и разделительные сенсорные мембраны, зажимаемые (с помощью четырех шпилек с гайками) между двух фланцев, имеющих резьбовые подключения к процессу, дренажные вентили и отверстия для установки монтажных кронштейнов, фланцевых адаптеров, вентильных блоков или разделительных мембранных систем.
Датчики обладают функцией перенастройки диапазона измерений.
Для передачи измерительной информации в датчиках используется выходной аналоговый сигнал силы постоянного тока (от 4 до 20 мА или от 20 до 4 мА) с наложенным на него цифровым сигналом в стандарте HART и/или цифровой (RS-485 Modbus RTU). Зависимость аналогового выходного сигнала постоянного тока от входной измеряемой величины давления - линейно возрастающая или линейно убывающая (далее - линейна) и/или с зависимостью по закону квадратного корня (далее - корневой).
Датчики имеют исполнение по взрывозащите:
-
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» “ia” в соответствии с ГОСТ 31610.11-2014 и ГОСТ 31610.11-2014 (IEC 60079-11:2011), маркировка взрывозащиты: Ga/Gb Ex ia IIC «Т6...Т4» Х по ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.26-2012 /IEC 60079-26:2006;
-
- взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка d» по ГОСТ IEC 60079-1-2011, маркировка взрывозащиты: Ga/Gb Ex d IIC «Т6.Т4» Х по ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.26-2012 /IEC 60079-26:2006;
-
- невзрывозащищенное (общепромышленного исполнения).
Степень защиты датчиков, обеспечиваемая оболочкой, от проникновения твердых частиц, пыли и воды, соответствует IP65; IP66; IP67; IP68 по ГОСТ 14254-96.
Защита от несанкционированного доступа к внутренним элементам датчиков обеспечивается конструкцией. Защита от несанкционированной перенастройки диапазона измерений для моделей VMP YY 2WXX обеспечивается паролем, а также предусмотрена возможность нанесения пластикой пломбы в соответствии с рисунком 2.
а)
б)
в)
г)
д)
е)
(а, б, в - штуцерное исполнение моделей VMP ДИ, VMP ДА, VMP ДВ, VMP ДИВ; г - исполнение моделей VMP ДГ; д - фланцевое исполнение модели VMP ДД е - штуцерное исполнение со встроенным разделителем модели VMP ДИ, VMP ДВ, VMP ДИВ)

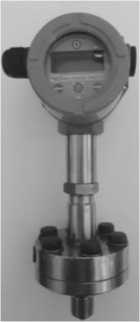

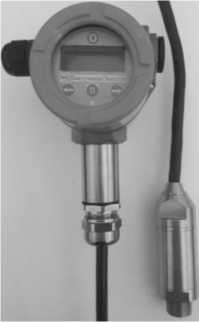

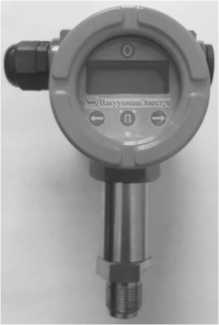

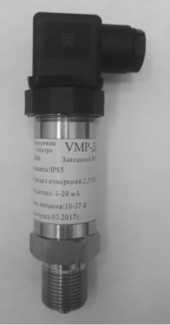

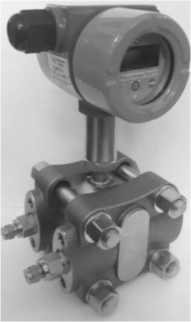

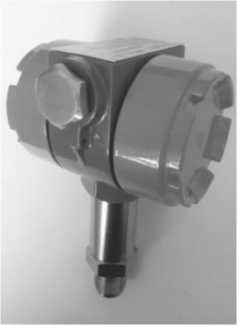

Рисунок 1 - Общий вид датчиков

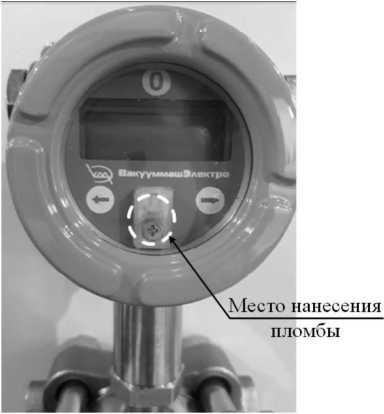

Рисунок 2 - Место нанесения пломбы
Датчики имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VMP-PI; VMP-PS |
|
Номер версии (идентификационный номер) ПО |
не ниже FW: 01.03 |
|
Цифровой идентификатор ПО |
- |
|
Номер версии метрологически значимой части ПО |
- |
Нормирование метрологических характеристик датчиков проведено с учетом влияния ПО.
Конструкция датчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики датчиков для измерения дифференциального
давления (разности давлений) VMP ДД
|
Наименование параметра |
Характеристика | |
|
1 |
2 | |
|
1402; 1403; 1412; 1413; 1422; |
2402; 2403; 2412; 2413; 2422; | |
|
Модель VMP ДД |
1423; 1432; 1433; 1442; 1443; |
2423; 2432; 2433; 2442; 2443; |
|
1462 |
2462 | |
|
Диапазон измерений1 |
от 0 до 2,5 МПа2 | |
|
Коэффициент перенастройки |
нет |
25:1 |
|
(к) | ||
Продолжение таблицы 2
|
1 |
2 | |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности, % (температура окружающей среды от +20 до +25 °С) |
±0,075; ±0,1; ±0,15; ±0,25; ±0,5 |
для линейной характеристики: ±(0,0029ж+0,071) при к<10; ±(0,0045ж+0,071) при 10<к<25 для корневой характеристики: ±0,2 при к<10; ±0,4 при 10<к<25 |
|
Пределы дополнительной приведенной к диапазону измерений погрешности от воздействия изменений температуры окружающей среды (Т), % |
±0,3 при T: от -10 до +60 включ. °С; ±0,25/10°С при Т: от -55 до -10 °С и св. +60 до +105 включ. °С |
±(0,08-к+0,1) при T: от -10 до +60 включ. °С; ±(0,1-к+0,15) при Т: от -55 до -10 °С и св. +60 до +105 включ. °С |
Таблица 3 - Метрологические характеристики датчиков для измерения избыточного давления
VMP ДИ
|
Наименование параметра |
Характеристика | |
|
Модель VMP ДИ |
1100; 1110; 1120; 1130; 1140; 1150; 1151; 1160; 1161; 1170; 1180; 1190; 1191 |
2100; 2110; 2120; 2130; 2140; 2150; 2151; 2160; 2161; 2170; 2180; 2190; 2191 |
|
Диапазон измерений1 |
от 0 до 100 МПа | |
|
Коэффициент перенастройки (к) |
нет |
25:1 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности, % (температура окружающей среды от +20 до +25 °С) |
±0,075; ±0,1; ±0,15; ±0,25; ±0,5 | |
|
Пределы дополнительной приведенной к диапазону измерений погрешности от воздействия изменений температуры окружающей среды (Т), % |
±0,3 при T: от -10 до +60 включ. °С; ±0,25/10°С при Т: от -55 до -10 °С и св. +60 до +105 включ. °С |
±(0,01-к+0,05)/10 °С |
Таблица 4 - Метрологические характеристики датчиков для измерения абсолютного давления
VMP ДА
|
Наименование параметра |
Характеристика | |
|
Модель VMP ДА |
1030; 1040; 1050; 1060;1070 |
2030; 2040; 2050; 2060; 2070 |
|
Диапазон измерений1 |
от 0 до 16 МПа | |
|
Коэффициент перенастройки (к) |
нет |
25:1 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности, % (температура окружающей среды от +20 до +25 °С) |
±0,075; ±0,1; ±0,15; ±0,25; ±0,5 | |
|
Пределы дополнительной приведенной к диапазону измерений погрешности от воздействия изменений температуры окружающей среды (Т), % |
±0,3 при T: от -10 до +60 включ. °С; ±0,25/10°С при Т: от -55 до -10 °С и св. +60 до +105 включ. °С |
±(0,01-к+0,05)/10 °С |
Таблица 5 - Метрологические характеристики датчиков для измерения давления разрежения
VMP ДВ
|
Наименование параметра |
Характеристика | |
|
Модель VMP ДВ |
1200; 1210; 1220; 1230; 1240; 1241 |
2200; 2210; 2220; 2230; 2240; 2241 |
|
Диапазон измерений1 |
от -100 до 0 кПа | |
|
Коэффициент перенастройки (к) |
нет |
16:1 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности, % (температура окружающей среды от +20 до +25 °С) |
±0,075; ±0,1; ±0,15; ±0,25; ±0,5; ±1,0 | |
|
Пределы дополнительной приведенной к диапазону измерений погрешности от воздействия изменений температуры окружающей среды (Т), % |
±0,3 при T: от -10 до +60 включ. °С; ±0,25/10°С при Т: от -55 до -10 °С и св. +60 до +105 включ. °С |
±(0,01-к+0,05)/10 °С |
Таблица 6 - Метрологические характеристики датчиков для измерения гидростатического давления VMP ДГ
|
Наименование параметра |
Характеристика | |
|
Модель VMP ДГ |
1524;1525;1526;1534;1535; 1536;1544;1545; 1546 |
2524;2525; 2526; 2534; 2535; 2536;2544;2545; 2546 |
|
Диапазон измерений1 |
от 0 до 250 м вод. ст. | |
|
Коэффициент перенастройки (к) |
нет |
25:1 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности, % (температура окружающей среды от +20 до +25 °С) |
±0,075; ±0,1; ±0,15; ±0,25; ±0,5 |
±0,15 при к<10 ±0,3 при 10<к<25 |
|
Пределы дополнительной приведенной к диапазону измерений погрешности от воздействия изменений температуры окружающей среды (Т), % |
±0,3 при T: от -10 до +60 включ. °С; ±0,25/10°С при Т: от -55 до -10 °С и св. +60 до +105 включ. °С |
для ВПИ 25 кПа ±(0,5-к+0,2) при Т: от -10 до +60 включ. °С; ±(0,25-к+0,15)/10 °С при Т: от -55 до -10 °С и св. +60 до +105 включ. °С; для ВПИ 60 кПа ±(0,3-к+0,2) при Т: от -10 до +60 включ. °С; ±(0,15-к+0,15)/10 °С при Т: от -55 до -10 °С и св. +60 до +105 включ. °С; для ВПИ 160 и 250 кПа ±(0,25^к+0,2) при Т: от -10 до +60 включ. °С; ±(0,12-к+0,15)/10 °С при Т: от -55 до -10 °С и св. +60 до +105 включ. °С |
Таблица 7 - Метрологические характеристики датчиков для измерения давления разрежения-избыточного VMP ДИВ
|
Наименование параметра |
Характеристика | |
|
Модель VMP ДИВ |
1300;1310;1320;1330;1340; 1350;1360;1361 |
2300;2310;2320;2330; 2340; 2350;2360; 2361 |
|
Диапазон измерений1 |
от -0,05 до +2,4 МПа | |
|
Коэффициент перенастройки (к) |
нет |
25:1 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности, % (температура окружающей среды от +20 до +25 °С) |
±0,075; ±0,1; ±0,15; ±0,25; ±0,5 | |
|
Пределы дополнительной приведенной к диапазону измерений погрешности от воздействия изменений температуры окружающей среды (Т), % |
±0,3 при T: от -10 до +60 включ. °С; ±0,25/10°С при Т: от -55 до -10 °С и св. +60 до +105 включ. °С |
±(0,01-к+0,05)/10 °С |
Таблица 8 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной сигнал
|
от 4 до 20 мА или от 20 до 4 мА, HART; от 4 до 20 мА или от 20 до 4 мА, HART, RS-485 Modbus RTU |
|
Напряжение питание, В (постоянного тока) | |
|
- для моделей VMP YY 1WXX |
от 10 до 37 |
|
- для моделей VMP YY 2WХХ |
от 19 до 42 |
|
Габаритные размеры (ДхШхВ), мм, не более | |
|
- для моделей VMP ДА 10ХХ |
48x35xi35 |
|
- для моделей VMP ДА 20ХХ |
i05xii0xi90 |
|
- для моделей VMP ДИ 11ХХ; VMP ДВ 12ХХ; VMP ДИВ 13ХХ; | |
|
VMP ДД 14ХХ; VMP ДГ 15ХХ |
80x80x200 |
|
- для моделей VMP ДИ 21ХХ; VMP ДВ 22ХХ; VMP ДИВ 23ХХ |
i05xii0x230 |
|
- для моделей VMP ДД 24ХХ |
i45xi20x230 |
|
- для моделей VMP ДГ 25ХХ |
305x200x275 |
|
Масса, кг, не более | |
|
- для моделей VMP ДА 10ХХ |
0,5 |
|
- для моделей VMP ДА 20ХХ |
i,2 |
|
- для моделей VMP ДИ 11ХХ; VMP ДВ 12ХХ; VMP ДИВ 13ХХ |
i,7 |
|
- для моделей VMP ДИ 21ХХ; VMP ДВ 22ХХ; VMP ДИВ 23ХХ |
2,5 |
|
- для моделей VMP ДД 14ХХ |
5,0 |
|
- для моделей VMP ДД 24ХХ |
6,0 |
|
- для моделей VMP ДГ 15ХХ |
5,5 |
|
- для моделей VMP ДГ 25ХХ |
30,0 |
|
Условия эксплуатации для всех моделей | |
|
- температура окружающей среды от Тт,п до Ттах (воздух), °С |
от -40 до +80; от -55 до +105 |
|
- температура окружающей среды для работы моделей с ЖКИ, °С |
от -20 до +70 |
|
- относительная влажность, при температуре окружающей среды | |
|
+35° С, % |
до 100 |
|
- атмосферное давление, кПа |
от 80 до 106,7 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
12 100000 |
|
Маркировка взрывозащиты |
Ga/Gb Ex ia IIC «Т6.. ,Т4» Х; Ga/Gb Ex d IIC «Т6.Т4» Х |
наносится на датчик фотохимическим или другим способом на планку, наклеиваемую на корпус и типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Таблица 9
|
Наименование |
Обозначение |
Количество |
|
Датчик давления |
модель |
1 шт. |
|
Паспорт |
ПС |
1 экз. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Методика поверки |
МП |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к датчикам давления VMPПриказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ГОСТ 8.187-76 Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4^104 Па
ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1406 Па»
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ТУ 26.51.52-002-24481731-2016 Датчики давления VMP. Технические условия
ИзготовительОбщество с ограниченной ответственностью «ВакууммашЭлектро»
(ООО «ВакууммашЭлектро»)
ИНН 1832134417
Адрес: 426057, Удмуртская Республика, г. Ижевск, проезд Дерябина, 2/52 Юридический адрес: 427960, Удмуртская Республика, г. Сарапул, улица Азина, дом 172 Н, строение 1, офис 1
Телефон/факс: +7 (3412) 918-622
E-mail: info@vakuummash.ru
Web-сайт: www.vmelectro.ru
Испытательный центрЗакрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов»
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8.
Телефон/факс: +7 (495) 491-78-12
E-mail: sittek@mail.ru
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
Диапазон измерений в таблицах 2-7 указан от нижнего предела измерений (НПИ) до верхнего предела измерений (ВПИ), конкретный диапазон измерений определяется при заказе из ряда установленного в технической документации изготовителя;
Для датчиков разности давлений предельно допускаемое рабочее избыточное давление должно быть: 10 МПа - для датчиков с верхним пределом измерений от 0,16 до 1,6 кПа включ.;
16 МПа - для датчиков с верхним пределом измерений от 1,6 до 10 кПа включ.;
25 МПа - для остальных датчиков.
