№2693 от 13.12.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 508099
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Приказы по основной деятельности по агентству Вн. Приказ № 2693 от 13.12.2023
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
П Р И К А З
13 декабря 2023 г. jy0 2693
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях)
утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель
Е.Р.Лазаренко
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
<__________—__________✓
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от « 13 » дидДдд___ 2023 г. № 2693
Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1. |
Весы неавтоматического действия |
ProMAS |
66970-17 |
Общество с ограниченной ответственностью «МАС-центр» (ООО «МАС-центр»), Юридический адрес: 121165, г. Москва, Кутузовский пр-кт, д. 30 Почтовый адрес: 140005, Московская обл., г. Люберцы, ул. Смирновская, д. 30 |
Общество с ограниченной ответственностью «МАС-центр» (ООО «МАС-центр»), Юридический адрес: 121087, г. Москва, вн.тер.г. муниципальный округ Филевский Парк, ул. Барклая, д. 6, стр. 3, помещ. 7Н/4 Почтовый адрес: 140143, Московская обл., Раменский р-н, г. Раменское, дп Родники, а/я 1912 |
Общество с ограниченной ответственностью «МАС-центр» (ООО «МАС-центр»), г. Москва |
2. |
Весы неавтоматического действия |
MASTER |
66971-17 |
Общество с ограниченной ответственностью «МАС-центр» (ООО «МАС-центр»), Юридический адрес: 121165, г. Москва, Кутузовский пр-кт, д. 30 Почтовый адрес: 140005, Московская обл., г. Люберцы, ул. Смирновская, д. 30 |
Общество с ограниченной ответственностью «МАС-центр» (ООО «МАС-центр»), Юридический адрес: 121087, г. Москва, вн.тер.г. муниципальный округ Филевский Парк, ул. Барклая, д. 6, стр. 3, помещ. 7Н/4 Почтовый адрес: 140143, Московская обл., Раменский р-н, г. Раменское, дп Родники, а/я 1912 |
Общество с ограниченной ответственностью «МАС-центр» (ООО «МАС-центр»), г. Москва | ||
3. |
Датчики весоизмерительные тензорезисторные |
Уралвес К-Р |
75850-19 |
Общество с ограниченной ответственностью «Вектор-ПМ» (ООО «Вектор-ПМ»), Адрес: 614038, Пермский край, г. Пермь, ул. Академика Веденеева, д. 80а |
Общество с ограниченной ответственностью «Вектор-ПМ» (ООО «Вектор-ПМ»), Юридический адрес: 614068, Пермский край, г. Пермь, ул. Дзержинского, д. 1 к. 60, оф. 42 |
Общество с ограниченной ответственностью «Вектор-ПМ» (ООО «Вектор-ПМ»), г. Москва | ||
4. |
Датчики весоизмерительные тензорезисторные |
Уралвес К-Б |
75852-19 |
Общество с ограниченной ответственностью «Вектор-ПМ» (ООО «Вектор-ПМ»), Адрес: 614038, Пермский край, г. Пермь, ул. Академика Веденеева, д. 80а |
Общество с ограниченной ответственностью «Вектор-ПМ» (ООО «Вектор-ПМ»), Юридический адрес: 614068, Пермский край, г. Пермь, ул. Дзержинского, д. 1 к. 60, оф. 42 |
Общество с ограниченной ответственностью «Вектор-ПМ» (ООО «Вектор-ПМ»), г. Москва |
5. |
Анализаторы |
АРК-51 |
43250-20 |
Закрытое |
Закрытое акционерное |
- |
- |
Закрытое акционерное общество |
растворенного |
акционерное |
общество «Научно- |
«Научно-производственное | |||||
кислорода |
общество «Научно- |
производственное |
предприятие «Автоматика» | |||||
производственное |
предприятие |
(ЗАО «НПП «Автоматика»), | ||||||
предприятие |
«Автоматика» |
г. Владимир | ||||||
«Автоматика» |
(ЗАО «НПП | |||||||
(ЗАО «НПП |
«Автоматика»), | |||||||
«Автоматика»), |
Адрес: 600016, | |||||||
Адрес: 600016, |
Владимирская обл., | |||||||
г. Владимир, |
г. Владимир, | |||||||
ул. Большая |
ул. Большая | |||||||
Нижегородская, |
Нижегородская, | |||||||
д. 77, к. 5 |
д. 77, к. 5 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» декабря 2023 г. № 2693
Лист № 1 Регистрационный № 75852-19 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики весоизмерительные тензорезисторные «Уралвес К-Б»
Назначение средства измерений
Датчики весоизмерительные тензорезисторные «Уралвес К-Б» (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (аналоговый измерительный сигнал), и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.
Описание средства измерений
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, вызванном деформацией под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке.
Конструкция датчиков включает в себя следующие основные части, упругий элемент и наклеенные на него тензорезисторы, соединенные по мостовой схеме. Упругий элемент датчиков выполнен либо из нержавеющей стали, либо из легированной стали. Вид нагрузки, прикладываемой к датчикам - изгиб.

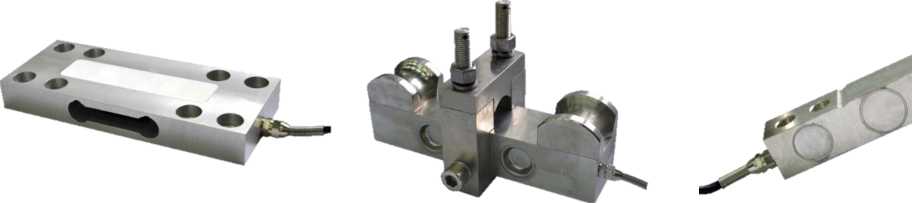

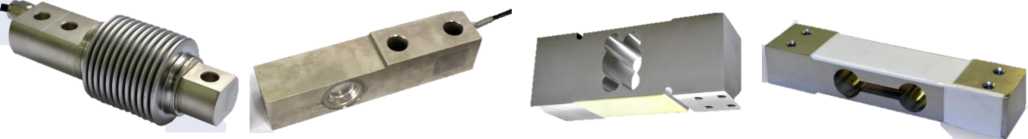

Общий вид датчиков представлен на рисунке 1.
Уралвес К-Б-14А
Уралвес К-Б-12А
Уралвес К-Б-10Г
Ji
Уралвес К-Б-10В
Уралвес К-Б-12Т
Уралвес К-Б-12У
Рисунок 1 - Общий вид датчиков
Уралвес К-Б-10А
Обозначение модификаций датчиков имеет вид Уралвес К-Б-Х1 (Х2)-Х3, где:
X1 - условное обозначение исполнения:
14А;
12А;
10Г;
10А;
10В;
12Т;
12У
X2 - условное обозначение материала корпуса*: Н - корпус из нержавеющей стали;
*базовое исполнение корпуса (легированная сталь) не указывается
X3 - условное обозначение максимальной нагрузки (Emax) в тоннах или килограммах. Маркировочная табличка содержит следующую информацию:
-
- класс точности;
-
- максимальное число поверочных интервалов;
-
- обозначение вида нагрузки, прикладываемой к датчику;
-
- торговая марка изготовителя;
-
- модификация датчика;
-
- максимальная нагрузка Emax;
-
- заводской номер;
-
- предельные значения температуры;
-
- минимальный поверочный интервал Vmin;
-
- предел допустимой нагрузки Elim;
-
- знак утверждения типа.
Метрологические и технические характеристики датчиков приведены в таблицах 1 - 2.
Таблица 1 - Метрологические и технические характеристики датчиков
Наименование параметра |
Значение | ||
Уралвес К-Б-12У |
Уралвес К-Б-12А |
Уралвес К-Б-12Т | |
Максимальная нагрузка, Emax, т |
0,25; 0,5; 0,75; 1; 1,5; 2; 2,5; 3; 5; 7,5; 10 |
0,3; 0,5; 1; 2; 3; 5; 7,5; 10; 15; 20; 25 |
1; 2; 3; 5; 10; 20 |
Выходной сигнал, мВ/В |
2,0 ±0,002 |
1,0 ±0,05 | |
Входное сопротивление, Ом |
400 ±20 |
750 ±10 | |
Выходное сопротивление, Ом |
352 ±3 |
702 ±3 | |
Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) |
С | ||
Максимальное число поверочных интервалов («max) |
1000;2000; 3000 | ||
Доля от пределов допускаемой погрешности весов (plc) |
0,7 | ||
Классификация по влажности |
CH | ||
Минимальный поверочный интервал (Vmin) |
Emax /10000 | ||
Предельные значения температуры, °С |
от -30 до +50 | ||
Напряжение питания, В |
от 5 до 12 | ||
Предел допустимой нагрузки (Elim), % от Emax |
125 |
Таблица 2 - Метрологические и технические характеристики датчиков
Наименование параметра |
Значение | |||
Уралвес К-Б-10А |
Уралвес К-Б-10В |
Уралвес К-Б-10Г |
Уралвес К-Б-14А | |
Максимальная нагрузка, Emax, т |
0,005; 0,006; 0,008; 0,01; 0,015; 0,03; 0,05; 0,1; 0,15; 0,2; 0,25 |
0,05; 0,1; 0,15; 0,3; 0,5; 0,75; 1; 1,2 |
0,05; 0,1; 0,15; 0,2; 0,3; 0,5; 0,8 |
0,005; 0,01; 0,02; 0,03; 0,04; 0,05; 0,075; 0,1; 0,15; 0,2; 0,25; 0,3; 0,5 |
Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) |
С | |||
Максимальное число поверочных интервалов («max) |
1000; 2000; 3000 | |||
Доля от пределов допускаемой погрешности весов (plc) |
0,7 | |||
Классификация по влажности |
CH | |||
Выходной сигнал, мВ/В |
2,0 ±0,002 | |||
Входное сопротивление, Ом |
400 ±20 | |||
Выходное сопротивление, Ом |
352 ±5 |
Наименование параметра |
Значение | |||
Уралвес К-Б-10А |
Уралвес К-Б-10В |
Уралвес К-Б-10Г |
Уралвес К-Б-14А | |
Минимальный поверочный интервал (Vmin) |
Emax |
/10000 | ||
Предельные значения температуры, °С |
от -30 до +50 | |||
Напряжение питания, В |
от 5 до 12 | |||
Предел допустимой нагрузки (Eiim), % от Emax |
125 |
Таблица 3 - Габаритные размеры датчиков модификации Уралвес К-Б-12У
Emax, кг |
Габаритные размеры, мм, не более | ||
Длина |
Ширина |
Высота | |
250;500; 750; 1000; 1500;2000; 2500 |
130 |
35 |
35 |
3000;5000 |
175 |
40 |
40 |
7500;10000 |
230 |
55 |
55 |
Таблица 4 - Габаритные размеры датчиков модификации Уралвес К-Б-12А
Emax, кг |
Габаритные размеры, мм, не более | ||
Длина |
Ширина |
Высота | |
300;500;1000;2000; 3000 |
205 |
40 |
45 |
5000;7500 |
240 |
50 |
55 |
10000 |
280 |
60 |
70 |
15000;20000; 25000 |
320 |
70 |
85 |
Таблица 5 - Габаритные размеры датчиков модификации Уралвес К-Б-12Т
Emax, кг |
Габаритные размеры, мм, не более | ||
Длина |
Ширина |
Высота | |
1000; 2000; 3000 |
180 |
60 |
100 |
5000 |
200 |
75 |
140 |
10000, 20000 |
260 |
110 |
175 |
Таблица 6 - Габаритные размеры датчиков модификации Уралвес К-Б-10А
Emax, кг |
Габаритные размеры, мм, не более | ||
Длина |
Ширина |
Высота | |
5; 6; 8; 10; 15; 30 |
130 |
25 |
25 |
50; 100; 150; 200; 250 |
150 |
40 |
40 |
Таблица 7 - Габаритные размеры датчиков модификации Уралвес К-Б-10В
Emax, кг |
Габаритные размеры, мм, не более | ||
Длина |
Ширина |
Высота | |
50;100;150;300;500;750;1000;1200 |
250 |
100 |
50 |
Таблица 8 - Габаритные размеры датчиков модификации Уралвес К-Б-10Г
Emax, кг |
Габаритные размеры, мм, не более | ||
Длина |
Ширина |
Высота | |
50; 100; 150; 200; 300; 500; 800 |
175 |
60 |
65 |
Таблица 9 - Габаритные размеры датчиков модификации Уралвес К-Б-14А
Emax, КГ |
Габаритные размеры, мм, не более | |
Длина |
Диаметр | |
5; 10; 20; 30; 40; 50; 75; 100; 150; 200; 250; |
120 |
45 |
300;500 |
наносится на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.
Комплектность средства измерений
Таблица 10 — Комплектность средства измерений | ||
Наименование |
Обозначение |
Количество |
Датчик |
— |
1 шт. |
Паспорт |
ВПМ 4273-005.К-Б ПС |
1 экз. |
Руководство по эксплуатации |
ВПМ 4273-005.К-Б РЭ |
1 экз. * |
* На партию из 10 шт. или в один адрес. Руководство по эксплуатации вместо бумажного носителя может предоставляться на электронном носителе |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительныем тензорезисторным «Уралвес К-Б»ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний»;
ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы»;
Приказ Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 4273-007-60694339-2018 «Датчики весоизмерительные тензорезисторные «Уралвес К-Б». Технические условия».
ИзготовительОбщество с ограниченной ответственностью «Вектор-ПМ» (ООО «Вектор-ПМ»)
ИНН 5917597940
Юридический адрес: 614068, Пермский край, г. Пермь, ул. Дзержинского, д. 1, к.60, оф. 42
Телефон: 8-800-100-24-89
Web-сайт: www.vektorpm.ru
E-mail: mail@vektorpm.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77/ 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» декабря 2023 г. № 2693
Лист № 1 Регистрационный № 75850-19 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики весоизмерительные тензорезисторные «Уралвес К-Р»
Назначение средства измерений
Датчики весоизмерительные тензорезисторные «Уралвес К-Р» (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (аналоговый измерительный сигнал), и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.
Описание средства измерений
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, вызванном деформацией под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке.
Конструкция датчиков включает в себя следующие основные части, упругий элемент и наклеенные на него тензорезисторы, соединенные по мостовой схеме. Упругий элемент датчиков выполнен либо из нержавеющей стали, либо из легированной стали. Вид нагрузки, прикладываемой к датчикам - растяжение.

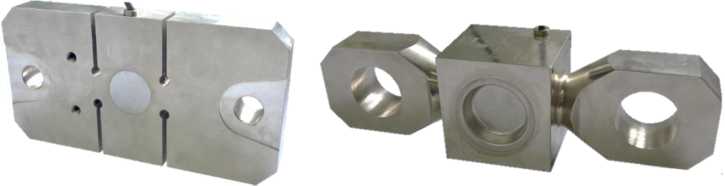

Общий вид датчиков представлен на рисунке 1.
Уралвес К-Р-20А
Уралвес К-Р-20Г
Уралвес К-Р-16А
Уралвес К-Р-16Г
Рисунок 1 - Общий вид датчиков
Уралвес К-Р-16К
Обозначение модификаций датчиков имеет вид Уралвес К-Р-Х1 (Х2)-Х3, где:
X1 - условное обозначение исполнения:
20А;
20Г;
16А;
16Г;
16К
X2 - условное обозначение материала корпуса*:
Н - корпус из нержавеющей стали;
*базовое исполнение корпуса (легированная сталь) не указывается
X3 - условное обозначение максимальной нагрузки (Emax) в тоннах или килограммах. Маркировочная табличка содержит следующую информацию:
-
- класс точности;
-
- максимальное число поверочных интервалов;
-
- обозначение вида нагрузки, прикладываемой к датчику;
-
- торговая марка изготовителя;
-
- модификация датчика;
-
- максимальная нагрузка Emax;
-
- заводской номер;
-
- предельные значения температуры;
-
- минимальный поверочный интервал Vmin;
-
- предел допустимой нагрузки Elim;
-
- знак утверждения типа.
Программное обеспечение отсутствует.
Метрологические и технические характеристики датчиков приведены в таблицах 1 - 6.
Таблица 1 - Метрологические и технические характеристики датчиков
Наименование характеристики |
Значение | ||||
Уралвес К-Р-16А |
Уралвес К-Р-16К |
Уралвес К-Р-16Г |
Уралвес К-Р-20А |
Уралвес К-Р-20Г | |
Максимальная нагрузка (Emax), т |
0,02; 0,03; 0,05; 0,075; 0,1; 0,15; 0,2; 0,25; 0,3; 0,5; 1; 1,5; 2; 3; 5; 7,5; 10 |
0,1; 0,15; 0,2; 0,25; 0,3; 0,5; 1; 1,5; 2; 3; 5 |
1; 1,5; 2; 5 |
5; 10; 15; 20 |
2; 3; 5; 10; 15; 20; 30 |
Выходной сигнал, мВ/В |
2 ±0,002 |
1,8 ±0,005 | |||
Класс точности по ГОСТ 8.6312013 (OIML R 60:2000) |
C | ||||
Максимальное число поверочных интервалов («max) |
1000; 2000; 3000 | ||||
Доля от пределов допускаемой погрешности весов (рьс) |
0,7 | ||||
Классификация по влажности |
CH | ||||
Входное сопротивление, Ом |
400 ±20 | ||||
Выходное сопротивление, Ом |
352 ±5 | ||||
Минимальный поверочный интервал (vmin) |
Emax /10000 | ||||
Предельные значения температуры, °С |
от -30 до +50 | ||||
Напряжение питания, В |
от 5 до 12 | ||||
Предел допустимой нагрузки (-Elim), % от Emax |
125 |
Таблица 2 - Габаритные размеры датчиков модификаций Уралвес К-Р-16А
Emax, кг |
Габаритные размеры, мм, не более | ||
Длина |
Ширина |
Высота | |
20, 30, 50, 75, 100, 150, 200, 250, 300, 500, 1000 |
230 |
65 |
25 |
1500,2000, 3000, 5000, 7500, 10000 |
370 |
90 |
25 |
Таблица 3 - Габаритные размеры датчиков модификаций Уралвес К-Р-16К
Emax кг |
Габаритные размеры, мм, не более | ||
Длина |
Ширина |
Высота | |
100, 150, 200, 250, 300, 500, 700, 1000 |
230 |
75 |
25 |
1500, 2000, 3000, 5000 |
340 |
75 |
35 |
Таблица 4 - Габаритные размеры датчиков модификаций Уралвес К-Р-16Г
Emax^ |
Габаритные размеры, мм, не более | ||
Длина |
Ширина |
Высота | |
1000, 1500, 2000, 5000 |
355 |
95 |
60 |
Таблица 5 - Габаритные размеры датчиков модификаций Уралвес К-Р-20А
Emax, кг |
Габаритные размеры, мм, не более | ||
Длина |
Ширина |
Высота | |
5000; 10000 |
295 |
130 |
40 |
15000; 20000 |
340 |
130 |
50 |
20000 |
500 |
190 |
130 |
Таблица 6 - Габаритные размеры датчиков модификаций Уралвес К-Р-20Г
Emax, кг |
Габаритные размеры, мм, не более | ||
Длина |
Ширина |
Высота | |
2000; 3000 |
155 |
50 |
40 |
5000 |
215 |
70 |
65 |
10000 |
245 |
85 |
65 |
15000; 20000 |
310 |
110 |
70 |
30000 |
355 |
120 |
75 |
наносится на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.
Комплектность средства измерений
Таблица 7 — Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Датчик |
— |
1 шт. |
Паспорт |
ВПМ 4273-005.К-Р ПС |
1 экз. |
Руководство по эксплуатации |
ВПМ 4273-005.К-Р РЭ |
1 экз. * |
* На партию из 10 шт. или в один адрес. Руководство по эксплуатации вместо бумажного носителя может предоставляться на электронном носителе |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительныем тензорезисторным «Уралвес К-Р»
ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний»;
ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы»;
Приказ Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 4273-006-60694339-2018 «Датчики весоизмерительные тензорезисторные «Уралвес К-Р». Технические условия».
ИзготовительОбщество с ограниченной ответственностью «Вектор-ПМ» (ООО «Вектор-ПМ»)
ИНН 5917597940
Юридический адрес: 614068, Пермский край, г. Пермь, ул. Дзержинского, д. 1, к.60, оф. 42
Телефон: 8-800-100-24-89
Web-сайт: www.vektorpm.ru
E-mail: mail@vektorpm.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77/ 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» декабря 2023 г. № 2693
Лист № 1 Регистрационный № 66970-17 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы неавтоматического действия ProMAS
Назначение средства измерений
Весы неавтоматического действия ProMAS (далее - весы) предназначены для измерений массы.
Описание средства измерений
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести объекта измерений, в аналоговый электрический сигнал, пропорциональный его массе. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений.
Весы состоят из грузоприемного устройства (далее - ГПУ), включающего в себя один или четыре аналоговых тензорезисторных весоизмерительных датчика (далее - датчика) и прибора весоизмерительного (далее - индикатор).
В составе ГПУ используются датчики:
- датчики весоизмерительные тензорезисторные Z6 (Госреестр № 15400-13);
- датчики весоизмерительные тензорезисторные SQC (Госреестр № 59556-14);
- датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM, модификации BSA, BSS (Госреестр № 51261-12);
- датчики весоизмерительные тензорезисторные Bend Beam, модификации L6E, L6E3, L6G (Госреестр № 55198-13);
- датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam,
S beam, Column, модификации Н8С (Госреестр № 55371-13).
Сигнальные кабели датчиков напрямую или через клеммную коробку подключаются к индикатору.
В качестве индикатора используется прибор весоизмерительный MI, модификации MI-E, MI-H или MI-B, изготовитель ООО «МАС-центр», г. Москва.
Весы выпускаются в модификациях, отличающихся метрологическими и техническими характеристиками согласно таблицам 2 - 3 и конструктивным исполнением ГПУ.
Модификации весов имеют обозначение вида: РМ[1][2][3][4][5]-[6][7], где:
PM - обозначение типа весов ProMAS;
-
[1] - обозначение количества датчиков, шт: 1; 4;
-
[2] - условное обозначение типа исполнения платформы ГПУ:
-
- P - прямоугольной формы;
-
- R - низкопрофильная с пандусами;
-
- U - паллетная (П-образная платформа для взвешивания грузов на паллетах);
-
- T - стержневая (балочные весы);
- отсутствует для модификаций с одним датчиком;
-
[3] - условное обозначение используемого индикатора:
- E - индикатор MI-E (пластиковый корпус со светодиодным дисплеем);
- B - индикатор MI-B (пластиковый корпус с жидкокристаллическим дисплеем);
- H - индикатор MI-H (корпус из нержавеющей стали с жидкокристаллическим дисплеем);
-
[4] - условное обозначение наличия влагозащитного кожуха датчика:
- W - используется;
- отсутствует для модификаций без влагозащитного кожуха датчика;
-
[5] - обозначение материала изготовления платформы ГПУ:
- S - из нержавеющей стали;
- отсутствует для модификаций с платформой из углеродистой стали;
-
[6] - значение максимальной нагрузки, кг: 60; 100; 150; 300; 500 или значение максимальной нагрузки, т: 0.6; 1.0; 1.5; 2.0;
-
[7] - обозначение размеров (длинахширина) платформы ГПУ:
-
- для модификаций с одним датчиком:
-
- 4050 - платформа 40x50 см;
-
- 4560 - платформа 45x60 см;
-
- 5060 - платформа 50x60 см;
-
- 6080 - платформа 60x80 см;
-
- для модификаций с типом ГПУ Р и платформой из нержавеющей стали:
-
- 1010 - платформа 100x100 см;
-
- 1012 - платформа 100x120 см;
-
- 1212 - платформа 120x120 см;
-
- 1215 - платформа 120x150 см;
-
- 1515 - платформа 150x150 см;
-
- отсутствует для модификаций с типами ГПУ: R (95x115 см), U (80x120 см) и T (12x102 см).
Общий вид ГПУ весов представлен на рисунке 1, индикаторов - на рисунке 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

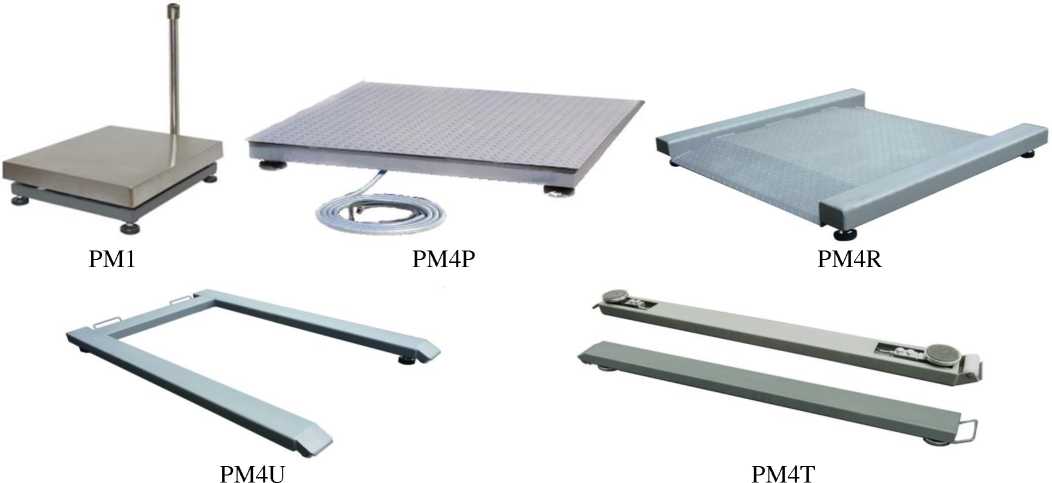

Рисунок 1 - Общий вид ГПУ весов
MI-E MI-B MI-H

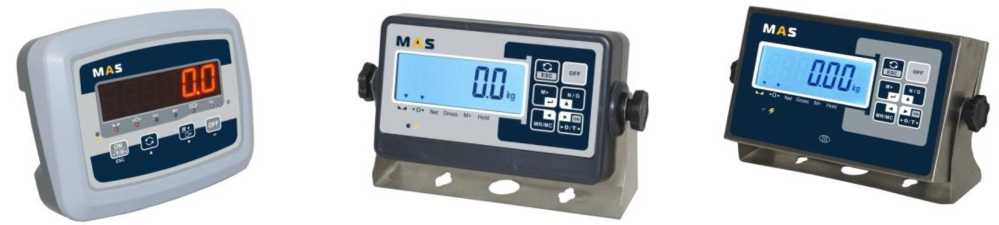

Рисунок 2 - Общий вид индикаторов
1
MI-E MI-B
Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки (1 - свинцовая или пластиковая пломба на которую наносится знак поверки в виде оттиска поверительного клейма)
MI-H
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Кроме того, для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса индикатора.
Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационным признаком ПО служит номер версии (идентификационный номер) ПО (таблица 1), который отображается на дисплее при удержании клавиши [M+].
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | ||
MI-E |
MI-B |
MI-H | |
Идентификационное наименование ПО |
- |
- |
- |
Номер версии (идентификационный номер) ПО |
1006xx* |
1009xx* |
1009xx* |
Цифровой идентификатор ПО |
- |
- |
- |
* «хх» - обозначение версии метрологически незначимой части ПО
Метрологические и технические характеристикиКласс точности весов по ГОСТ OIML R 76-1-2011 III (средний)
Диапазон уравновешивания тары однодиапазонных весов 100 % Max
Диапазон уравновешивания тары многодиапазонных весов 100 % Max2
Модификации весов, максимальная нагрузка Мах (Мах,), поверочный интервал е (е!), число поверочных интервалов n (ni), действительная цена деления шкалы d (di) приведены в таблицах 2, 3.
Таблица 2 - Однодиапазонные весы
Наименование модификации |
Метрологические характеристики | ||
Max, кг |
e=d, кг |
N | |
PM4T[3][4][5]-1.0 |
1000 |
0,5 |
2000 |
PM4T[3][4][5]-2.0 |
2000 |
1 |
2000 |
Таблица 3 - Многодиапазонные весы
Наименование модификации |
Метрологические характеристики | |||||
Диапазон взвешивания W1 |
Диапазон взвешивания W2 | |||||
Max1, кг |
e1=d1, г |
N1 |
Max2, кг |
e2=d2, г |
N2 | |
PM1[3][4][5]-100[7] |
50 |
10 |
5000 |
100 |
20 |
5000 |
PM1[3][4][5]-150[7] |
60 |
20 |
3000 |
150 |
50 |
3000 |
PM1[3][4][5]-300[7] |
150 |
50 |
3000 |
300 |
100 |
3000 |
PM1[3][4][5]-500[7] |
300 |
100 |
3000 |
500 |
200 |
2500 |
PM4P[3][4][5]-0.6[7] |
300 |
100 |
3000 |
600 |
200 |
3000 |
PM4P[3][4][5]-1.0[7] |
500 |
200 |
2500 |
1000 |
500 |
2000 |
PM4P[3][4][5]-1.5[7] |
600 |
200 |
3000 |
1500 |
500 |
3000 |
PM4P[3][4][5]-2.0[7] |
1000 |
500 |
2000 |
2000 |
1000 |
2000 |
PM4R[3][4][5]-0.6 |
300 |
100 |
3000 |
600 |
200 |
3000 |
PM4R[3][4][5]-1.0 |
500 |
200 |
2500 |
1000 |
500 |
2000 |
PM4R[3][4][5]-1.5 |
600 |
200 |
3000 |
1500 |
500 |
3000 |
PM4U[3][4][5]-0.6 |
300 |
100 |
3000 |
600 |
200 |
3000 |
PM4U[3][4][5]-1.0 |
500 |
200 |
2500 |
1000 |
500 |
2000 |
PM4U[3][4][5]-1.5 |
600 |
200 |
3000 |
1500 |
500 |
3000 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон температуры, °С: |
от -10 до +40 |
Параметры электрического питания:
|
220 +10 % 220 -15 % 50+1 |
Габаритные размеры ГПУ, мм, не более:
|
1500 1500 |
Масса весов, кг, не более |
150 |
наносится на маркировочную табличку, расположенную на корпусе весов, фотохимическим способом, а также типографским способом на титульный лист эксплуатационного документа.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Весы |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»;
ТУ 28.29.31.112-002-701991151-2016 «Весы неавтоматического действия ProMAS. Технические условия».
ИзготовительОбщество с ограниченной ответственностью «МАС-центр» (ООО «МАС-центр»)
ИНН 7730201418
Юридический адрес: 121087, г. Москва, вн.тер.г. муниципальный округ Филевский Парк, ул. Барклая, д. 6, стр. 3, помещ. 7Н/4
Почтовый адрес: 140143, Московская обл., Раменский р-н, г. Раменское, дп. Родники, а/я 1912
Телефон: +7 (499) 398-0065
Web-сайт: www.mas-center.ru
E-mail: info@mas-center.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» декабря 2023 г. № 2693
Лист № 1 Регистрационный № 66971-17 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы неавтоматического действия MASTER
Назначение средства измеренийВесы неавтоматического действия MASTER (далее - весы) предназначены для измерений массы.
Описание средства измерений
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести объекта измерений, в аналоговый электрический сигнал, пропорциональный его массе. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений.
Весы выполнены в едином корпусе и состоят из грузоприемного устройства и весоизмерительного устройства.
Модификации весов имеют обозначение вида: M[1][2][3][4][5]-[6][7], где:
M - обозначение типа весов MASTER;
-
[1] - условное обозначение модификации:
- R - торговые, с функцией вычисления стоимости;
- S - простое взвешивание;
- С - счётные, с функцией вычисления количества объектов измерений;
-
[2] - условное обозначение исполнения корпуса:
- С - компактный корпус;
- W - влагозащищённое исполнение корпуса;
- отсутствует для модификаций в базовом корпусе;
-
[3] - тип дисплея:
- E - светодиодный дисплей;
- отсутствует для модификаций с жидкокристаллическим дисплеем;
-
[4] - форм-фактор дисплея:
- 0 или отсутствует - одномодульный и одно зонный дисплей;
- 1 - дисплей в виде 3-х одно зонных индикаторных модулей;
- 2 - дисплей в виде одного трёх зонного индикаторного модуля;
-
[5] - модификация клавиатуры:
- 0 или отсутствует - базовая;
- 1 - с расширенным функционалом (дополнительные PLU клавиши);
-
[6] - значение максимальной нагрузки, кг: 3; 5; 6; 10; 15; 25; 30;
-
[7] - условное обозначение наличия и расположения вторичного дисплея:
P - на стойке;
D - на корпусе;
- отсутствует для модификаций с одним дисплеем.
Общий вид модификаций весов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
МС
.Хи - Л j ’z
MSWE
I__■ J
MR (P)
MR
МС, MR, MS

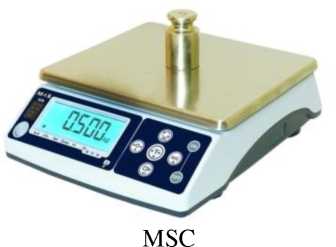

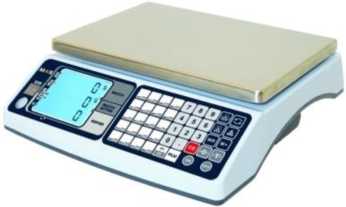

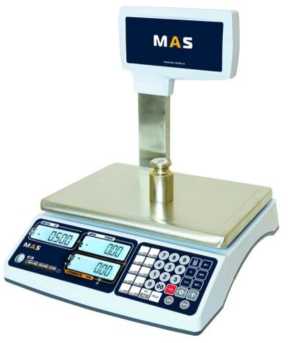

Рисунок 1 - Общий вид модификаций весов
MSC
MSWE
Рисунок 2 - Схема пломбировки от несанкционированного доступа,
обозначение места нанесения знака поверки (1 - свинцовая или пластиковая пломба на которую наносится знак поверки в виде оттиска поверительного клейма)
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Кроме того, для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса.
Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационным признаком служит номер версии (идентификационный номер) ПО, который отображается на дисплее при удержании одной или нескольких клавиш согласно эксплуатационному документу.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | ||
MS |
MR |
МС | |
Идентификационное наименование ПО |
- |
- |
- |
Номер версии (идентификационный номер) ПО |
10хххх* |
20хххх* |
30хххх* |
Цифровой идентификатор ПО |
- |
- |
- |
*«хххх» - обозначение версии метрологически незначимой части ПО
Метрологические и технические характеристикиКласс точности весов по ГОСТ OIML R 76-1-2011 III (средний)
Диапазон уравновешивания тары однодиапазонных весов 100 % Max
Диапазон уравновешивания тары многодиапазонных весов 100 % Max2
Модификации весов, максимальная нагрузка Мах (Мах,), поверочный интервал е (et), число поверочных интервалов n (ni), действительная цена деления шкалы d (di) приведены в таблицах 2, 3.
Таблица 2 - Однодиапазонные весы
Наименование модификации |
Метрологические характеристики | ||
Мах, кг |
e=d, г |
N | |
М[1][2][3][4][5]-3[7] |
3 |
1 |
3000 |
М[1][2][3][4][5]-5[7] |
5 |
1 |
5000 |
М[1][2][3][4][5]-6[7] |
6 |
2 |
3000 |
М[1][2][3][4][5]-10[7] |
10 |
2 |
5000 |
М[1][2][3][4][5]-15[7] |
15 |
5 |
3000 |
М[1][2][3][4][5]-25[7] |
25 |
5 |
5000 |
М[1][2][3][4][5]-30[7] |
30 |
10 |
3000 |
Таблица 3 - Многодиапазонные весы
Наименование модификации |
Метрологические характеристики | |||||
Диапазон взвешивания W1 |
Диапазон взвешивания W2 | |||||
Maxi, кг |
ei=di, г |
N1 |
Мах2, кг |
e2=d2, г |
N2 | |
М[1][2][3][4][5]-3[7] |
1,5 |
0,5 |
3000 |
3 |
1 |
3000 |
М[1][2][3][4][5]-6[7] |
3 |
1 |
3000 |
6 |
2 |
3000 |
М[1][2][3][4][5]-15[7] |
6 |
2 |
3000 |
15 |
5 |
3000 |
М[1][2][3][4][5]-30[7] |
15 |
5 |
3000 |
30 |
10 |
3000 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон температуры, °С: |
от -10 до +40 |
Параметры электрического питания: - напряжение переменного тока, В |
220 +10 % 220 -15 % |
- частота переменного тока, Гц |
50+1 |
Габаритные размеры (ширина/длина/высота) для модификаций весов, мм, не более: | |
MC/MR/MS |
320/340/120 |
MSC |
250/300/100 |
MSWE |
230/260/160 |
MR (Р) |
320/390/400 |
Масса весов, кг, не более |
5 |
наносится на маркировочную табличку, расположенную на корпусе весов, фотохимическим способом, а также типографским способом на титульный лист эксплуатационного документа.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Весы |
- |
1 шт. |
Руководство по эксплуатации |
ТОП 404512.001.16 РЭ |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия MASTERГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»;
ТУ 28.29.31.112-001-701991151-2016 «Весы неавтоматического действия MASTER. Технические условия».
ИзготовительОбщество с ограниченной ответственностью «МАС-центр» (ООО «МАС-центр»)
ИНН 7730201418
Юридический адрес: 121087, г. Москва, вн.тер.г. муниципальный округ Филевский Парк, ул. Барклая, д. 6, стр. 3, помещ. 7Н/4
Почтовый адрес: 140143, Московская обл., Раменский р-н, г. Раменское, дп. Родники, а/я 1912
Телефон: +7 (499) 398-0065
Web-сайт: www.mas-center.ru
E-mail: info@mas-center.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» декабря 2023 г. № 2693
Лист № 1 Регистрационный № 43250-20 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы растворенного кислорода АРК-51
Назначение средства измеренийАнализаторы растворенного кислорода АРК-51 (далее по тексту - анализаторы) предназначены для измерений концентрации растворенного кислорода (КРК) и температуры (Т) водных сред.
Описание средства измеренийАнализаторы используют два типа датчиков КРК: амперометрические и оптические. Принцип действия анализаторов с амперометрическими датчиками основан на измерении тока деполяризации, возникающего в результате диффузии молекулярного кислорода из анализируемой среды к поверхности катода через газопроницаемую мембрану, где протекает реакция его электрохимического восстановления.
Принцип действия анализаторов с оптическими датчиками основан на измерении времени гашения свечения люминофора датчика в присутствии кислорода.
Анализаторы состоят из датчика и измерительного преобразователя (ИП).
Амперометрический датчик состоит из двух (или трёх) электродов, погруженных в ячейку с электролитом, отделенную от пробы газопроницаемой мембраной. Амперометрическими датчиками являются DO6101, DOG209F (рис. 3 и 4).
Оптический датчик состоит из крышки со слоем люминофора, корпуса с синим и красным светоизлучающими диодами (СИД), приемным фотодиодом и электронным преобразователем сигнала. Измерительный преобразователь с автоматическим переключением диапазонов измерения построен на базе микроконтроллера. Оптическими датчиками являются VisiFerm DO ECS, OD8325, VisiTrace DO (рис. 5, 6, 7).
Анализаторы выпускаются в следующих модификациях АРК-5101.Н - одноканальные, содержащие один датчик и один ИП настенного исполнения;
АРК-5102.Н, АРК-5102.Щ - двухканальные, содержащие два датчика и один ИП (настенного или щитового исполнения) с двумя входами, с индикацией параметров одного из каналов, либо одновременно двух;
АРК-5112.Н, АРК-5112.Щ - двухканальные, содержащие 1-2 датчика и один ИП (настенного или щитового исполнения) с двумя входами, с индикацией параметров одного из каналов, либо одновременно двух;
АРК-5122.Н, АРК-5122.Щ - двухканальные, содержащие 1-2 датчика и один ИП (настенного или щитового исполнения) с двумя входами, с индикацией параметров одного из каналов, либо одновременно двух;
АРК-5103 - трансмиттеры, корпус которых располагается вблизи датчика, имеющие стандартный токовый выход 4-20 мА или интерфейс RS 485.
Анализаторы применяются на ТЭЦ, АЭС, ГРЭС, теплосетях, котельных, при анализе природных и сточных вод, в рыбоводстве и других областях промышленности.
Общий вид и схема пломбировки анализаторов представлен соответствено на рисунках 1 и 2. Для АРК-5103 пломбировка не предусмотрена.

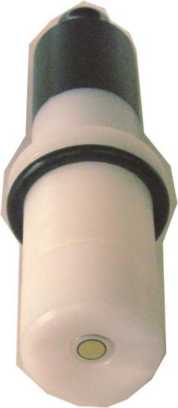

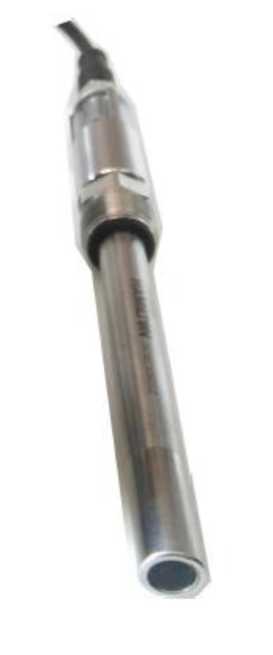

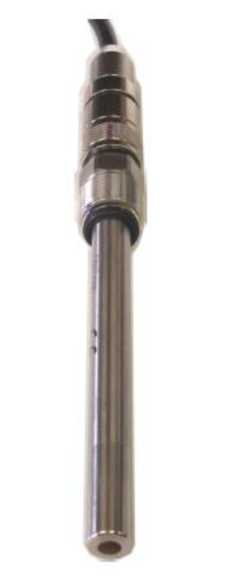

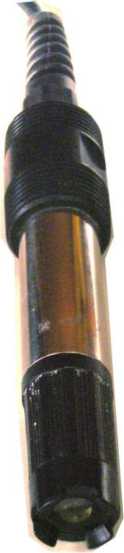

Общий вид датчиков представлен на рисунках 3 - 7.
Знак утверждения типа
Автоматика
Автоматика
АРК-5112
Анализатор растворенного кислорода
а)
АРК-5103
Ал | |
А | |
1 |
*• (&* |
к • |
Ь|ГЛ |
‘ ««“'I |
в)
Рисунок 1 - Общий вид анализаторов: а) - ИП щитового исполнения, б) - ИП настенного исполнения, в) - трансмиттер
Голографическая наклейка
000 |
000 |
000 |
000 |
000 |
000 |
000 |
000 |
000 |
X ш |
--ш |
О =—--—с |
______=0 ____J |
Голографическая наклейка
с |
> |
< |
____/ |
а)
б)

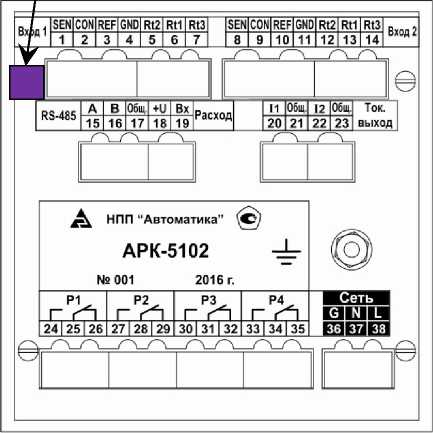

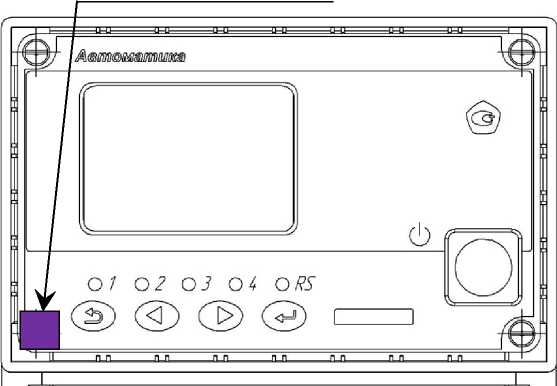

Рисунок 2 - Схема пломбировки анализатора от несанкционированного доступа:
а) передняя панель ИП настенного исполнения; б) задняя панель ИП щитового исполнения

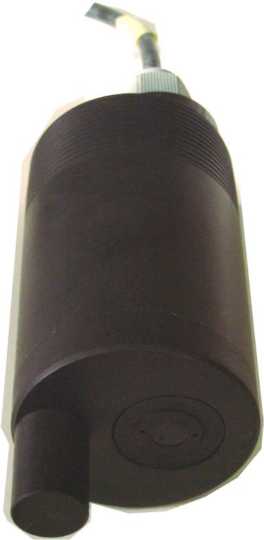

Рисунок 4 -Датчик
DOG209F
Рисунок 5 - Датчик
VisiFerm DO ECS
Рисунок 3 -Датчик DO6101
Рисунок 6 - Датчик OD8325
Рисунок 7 - Датчик VisiTrace DO
Управление процессом измерения и обработки выходной информации в анализаторах осуществляется с помощью встроенного специального программного обеспечения (ПО).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | ||
Идентификационное наименование ПО |
АРК-5101 |
АРК-5102 |
АРК-5103 |
Номер версии (идентификационный номер) ПО |
V01.01.01 |
V01.01.01 |
V01.01.01 |
Цифровой идентификатор ПО |
- |
Продолжение таблицы 1
Идентификационные данные (признаки) |
Значение | ||
Идентификационное наименование ПО |
АРК-5103 |
АРК-5112 |
АРК-5122 |
Номер версии (идентификационный номер) ПО |
V01.01.02 |
V01.01.01 |
V01.01.01 |
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазоны измерений КРК с автоматическим переключением |
от 0 до 20000 (от 0 |
диапазонов измерения, мкг/дм3 (мг/дм3) |
до 20,00) |
Пределы допускаемой абсолютной погрешности при измерении КРК, мкг/дм3: - для верхних пределов диапазонов измерения не более 2000 мкг/дм3 | |
включ. |
±(2,5 + 0,035А) |
- для верхних пределов диапазонов измерения св. 2000 до 20000 мкг/дм3 включ. где А - измеренное значение, мкг/дм3 |
±(25 + 0,035^А) |
Диапазон измерения температуры, °С |
от +5 до +50 |
Пределы допускаемой абсолютной погрешности измерения температуры анализируемой жидкости в диапазоне от +5 до +50 °С, °С (кроме моделей АРК-5103 и АРК-5122) |
±0,6 |
Время установления рабочего режима после включения, не более, | |
мин: | |
- для амперометрических датчиков |
60 |
- для оптических датчиков |
20 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания:
|
от 187 до 244 от 14 до 34 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Потребляемая мощность, не более, В^А |
15 |
Габаритные размеры, не более, мм: | |
- ИП настенного исполнения: | |
высота |
190 |
ширина |
200 |
длина |
105 |
- ИП щитового исполнения: | |
высота |
96 |
ширина |
96 |
длина |
132 |
- трансмиттер: | |
длина |
300 |
диаметр |
65 |
Масса, кг, не более |
2,3 |
Рабочие условия эксплуатации: | |
- температура окружающей среды, °C |
от +5 до +50 |
- относительная влажность воздуха при температуре 35°С, % |
не более 80 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
- температура анализируемой жидкости, °С |
от +5 до +50 |
наносится на титульный лист руководства по эксплуатации и на корпус анализатора в виде наклейки.
Комплектность средства измерений
Таблица 4 - Комплектность анализаторов
Наименование |
Обозначение |
Количество |
Анализатор растворенного кислорода АРК-51 |
АРК-5101 или АРК-5102, или АРК-5112, или АРК-5122, или АРК-5103 |
1 шт.* |
Руководство по эксплуатации |
АВДП.414332.005.01РЭ АВДП.414332.005.02РЭ АВДП.414332.005.03РЭ АВДП.414332.005.12РЭ АВДП.414332.005.22РЭ |
1 экз. |
Коммуникационный интерфейс. Руководство по применению |
АВДП.414332.005.01РП АВДП.414332.005.02РП АВДП.414332.005.03РП АВДП.414332.005.12РП АВДП.414332.005.22РП |
1 шт. |
Продолжение таблицы 4
Паспорт |
АВДП.414332.005.01ПС АВДП.414332.005.02ПС АВДП.414332.005.03ПС АВДП.414332.005.12ПС АВДП.414332.005.22ПС |
1 экз. |
Методика поверки |
АВДП.414332.005.02МП |
1 экз. |
Датчик растворенного кислорода |
Амперометрический, оптический |
1 - 2 шт.* |
* Модификация анализатора, количество и тип датчиков определяются договором на поставку |
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам растворенного кислорода АРК-51
ТУ 4215-037-10474265-2009 Анализаторы растворенного кислорода АРК-51. Технические условия.
ИзготовительЗакрытое акционерное общество «Научно-производственное предприятие
«Автоматика» (ЗАО «НПП «Автоматика»)
ИНН 3329020119
Адрес: 600016, Владимирская обл., г. Владимир, ул. Большая Нижегородская, д. 77, к. 5
Телефон (факс): +7(492) 277-97-96, +7(492) 221-57-42
Web-сайт: www.avtomatica.ru
E-mail: market@avtomatica.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона
ФГУП «ВНИИФТРИ»
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
