ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы влажного газа эталонные Родник-4М, (далее генераторы) предназначены для измерений относительной влажности и объемной доли влаги воспроизводимой ими парогазовой смеси. Генераторы относятся к рабочим эталонам первого разряда по ГОСТ 8.547-2009 и предназначены для поверки, калибровки и градуировки гигрометров погружного и проточного типов.

Генератор представляет собой лабораторное стационарное непрерывно действующее динамическое устройство для получения парогазовой смеси с заданной влажностью. Принцип действия генератора, при работе в режиме 1 основан на методе двух давлений и заключается в насыщении газа влагой в насытителе барботажного типа при повышенном давлении и стабильной температуре с последующим изотермическим понижением давления до рабочего давления поверяемого гигрометра. Относительная влажность газа в насытителе при любом давлении и температуре обеспечивается равной 100 %, а объемная доля влаги (далее - ОДВ) определяется температурой насытителя и давлением газа в нем. При выходе газа из насытителя объем его увеличивается пропорционально понижению давления, а относительная влажность в той же мере уменьшается относительно получаемой при насыщении. ОДВ при понижении давления газа после насытителя остается неизменной и равной ее исходному значению в насытителе.

Принцип действия генератора, работающего в режиме 2, основан на насыщении газа влагой при прохождении его сквозь увлажненный пористый адсорбент при повышенном давлении и стабильной температуре с последующим изотермическим понижением давления до рабочего давления преобразователей влажности. В зависимости от дозируемого количества воды для увлажнения пористого адсорбента, температуры увлажнителя и давления газа в нем, воспроизводятся разные значения ОДВ парогазовой смеси (далее - ПГС) на выходе насытителя.

Генераторы выпускаются в 2 (двух) модификациях: генератор влажного газа эталонный Родник-4М и генератор влажного газа эталонный Родник-4М исп.1, которые отличаются диапазоном воспроизводимой ОДВ, пределами допускаемой абсолютной погрешности, при воспроизведении относительной влажности, и комплектностью.

Конструктивно генератор состоит из одного блока. Корпус генератора представляет собой ванну термостата, в которой термостатируются узлы генератора: насытитель, увлажнитель (для генератора влажного газа Родник-4М), рабочая камера и коммутационные узлы. На верхней панели термостата, шарнирно закрепленной на корпусе генератора, установлены элементы управления и измерения. Фотографии общего вида генератора влажного газа Родник-4М и генератора влажного газа Родник-4М исп.1 приведены на рисунке 1 и 2. Схема пломбировки для защиты от несанкционированного доступа приведена на рисунке 3 (пломбируются два винта крепления задней панели генератора), места пломбировки указаны стрелками. Поверительные клейма наносятся на заднюю панель генератора в любом свободном месте.

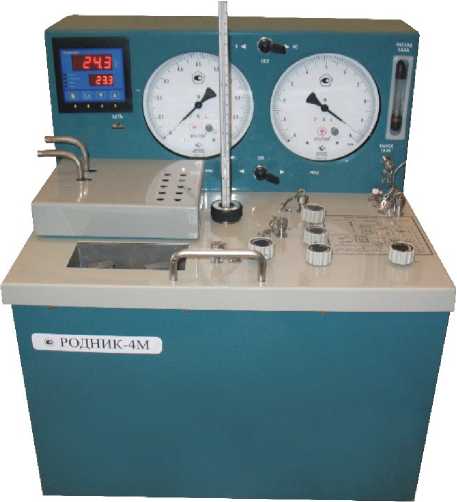

Рисунок 1 - Общий вид генератора влажного газа эталонного Родник-4М

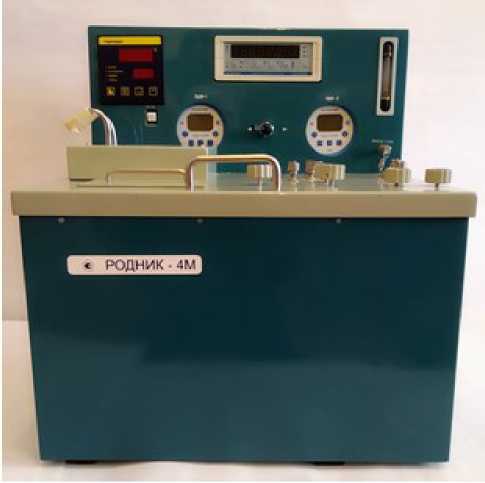

Рисунок 2 - Общий вид генератора влажного газа эталонного Родник-4М исп.1

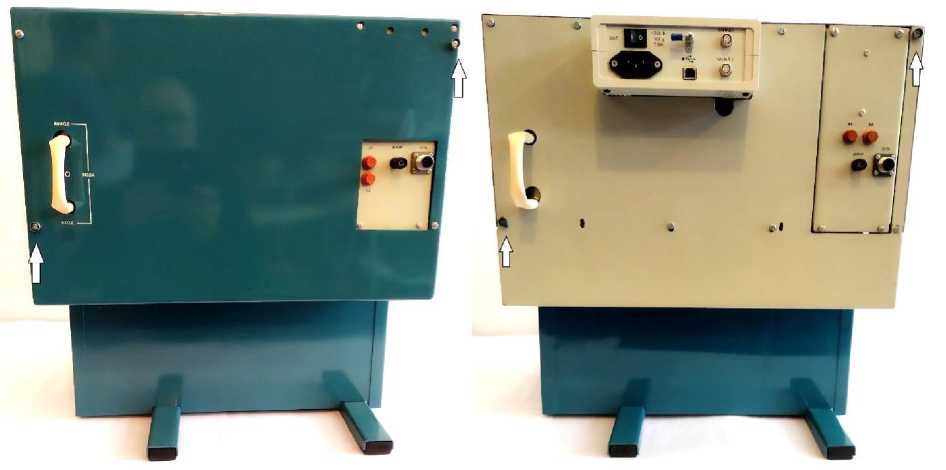

Рисунок 3 Схема пломбировки от несанкционированного доступа

Программное обеспечение отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на кожух генератора методом аппликации и на титульный лист Руководства по эксплуатации методом ксерокопирования.

Таблица 3 - Комплектность средства измерений

осуществляется по МИ 2948-2005 Рекомендация «ГСИ. Генераторы влажного газа эталонные динамические типа «Родник». Методика поверки» с изменением № 1.

Основные средства поверки:

• - гигрометр-компаратор относительной влажности и гигрометр-компаратор объемной доли влаги из состава Государственного первичного эталона единиц относительной влажности газов, молярной (объемной) доли влаги, температуры точки росы/инея

ГЭТ 151-2014, калиброванные по МК 06-05-2020 и соответствующие ГОСТ 8.547-2009;

• - мегомметр М 1102/1, КТ 1.0, ТУ 25-04-798-78.

Приведены в эксплуатационных документах:

«Генератор влажного газа эталонный Родник-4М. Руководство по эксплуатации 5К2.844.144 РЭ»;

«Генератор влажного газа эталонный Родник-4М исп. 1. Руководство по эксплуатации 5К2.844.144-01 РЭ».

ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов».

МИ 2948-2005 Рекомендация «ГСИ. Генераторы влажного газа эталонные динамические типа «Родник». Методика поверки» с изменением №1.

ТУ 4215-057-14464306-2011 «Генератор влажного газа эталонный Родник-4М. Технические условия».

ООО «НПП ОКБА»

ИНН 3812074890

Адрес: 665821, Иркутская обл., г. Ангарск, мкр. Старо-Байкальск, ул. 2-я Московская, строение 33а

Web-сайт: www.okba.ru

E-mail: mail@okba.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (Восточно-Сибирский филиал), (Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11

Тел.: (3952) 46-83-03, факс: (3952) 46-38-48

E-mail: office@vniiftri-irk.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
