Комплексы бортовых траекторных измерений маневренных самолетов КБТИ-М (далее -КБТИ-М) предназначены для измерения радионавигационных параметров, определения на их основе относительных координат и скорости высокодинамичных объектов.

Принцип работы КБТИ-М заключается в следующем: после подключения антенн(-ы) глобальных навигационных спутниковых систем (далее - ГНСС) бортовой аппаратуры AirAnt-G3T (далее - антенна AirAnt-G3T) или антенны помехозащищенной ГНСС ААР-8Э (антенны помехозащищенной ГНСС Комета-А8) (далее - антенна ААР-8Э, антенна Комета-А8) к малогабаритной комплексной информационно-управляющей системе (в одной из конфигураций: МКИУС-32-2-2-КБТИ, МКИУС-32-2-4-КБТИ) (далее - МКИУС) и антенны AirAnt-G3T к базовой контрольно-корректирующей станции (далее - БКС), подачи напряжения питания, КБТИ-М автоматически производит поиск, прием радионавигационных сигналов навигационных космических аппаратов (далее - НКА) и регистрацию измерений навигационных параметров. Конструктивные различия конфигураций (исполнений) МКИУС не влияют на их метрологические характеристики (отличаются типом интерфейсного разъема для использования МКИУС в качестве бортового накопителя данных от внешних устройств).

Параметры сигналов ГНСС согласно интерфейсному контрольному документу «ГЛОНАСС», редакция 5.1 от 2008; IS-GPS-200E от 08.06.2010.

Условия эксплуатации в номинальной шумовой обстановке, которая не прерывает возможностей устройств к обнаружению и отслеживанию сигналов навигационных космических аппаратов.

Конструктивно КБТИ-М выполнены в виде приемно-измерительных блоков и блока управления, связанных между собой информационными каналами.

В состав КБТИ-М входят следующие компоненты и средства:

• - МКИУС в металлическом корпусе с индикатором питания, разъемом питания, разъемом интерфейса и высокочастотным разъемом для подключения внешней антенны;

• - БКС в металлическом корпусе с индикацией режимов работы, разъемом питания, разъемом интерфейса, высокочастотным разъемом для подключения внешней антенны и разъемом выхода метки времени;

• - блок контроля и управления (далее - БКУ) в виде ноутбука;

• - антенна AirAnt-G3T (1 или 2 шт.);

• - антенна ААР-8Э (при наличии);

• - антенна Комета-А8 (при наличии).

Заводской номер в виде цифрого обозначения, состоящего из арабских цифр, наносится на информационную табличку методом гравировки, расположенную на корпусе МКИУС.

Знак поверки на корпус КБТИ-М не наносится.

Общий вид компонетов КБТИ-М представлен на рисунках 1-7.

Обозначение мест нанесения знака утверждения типа Ш, заводского номера И, а также схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 3.

Место пломбировки

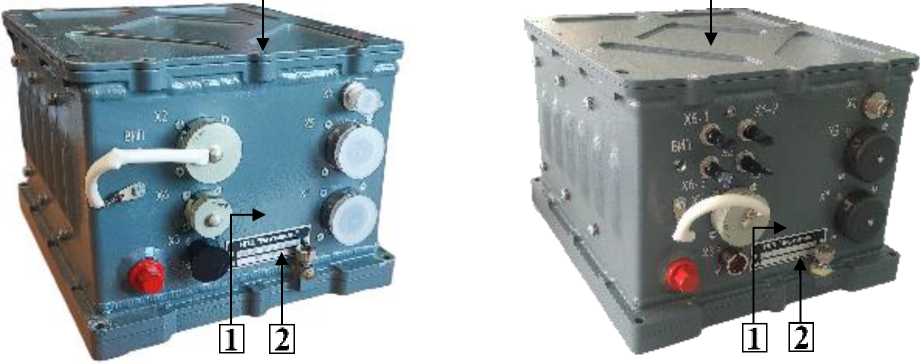

Рисунок 1 - Общий вид МКИУС (конфигурация МКИУС-32-2-4-КБТИ)

Рисунок 2 - Общий вид МКИУС (конфигурация МКИУС-32-2-2-КБТИ)

Место пломбировки

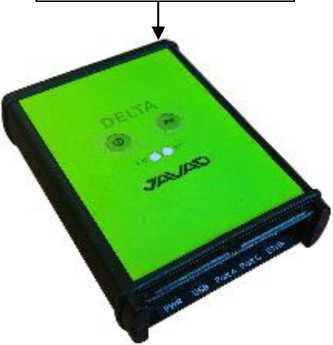

Рисунок 3 - Общий вид БКС

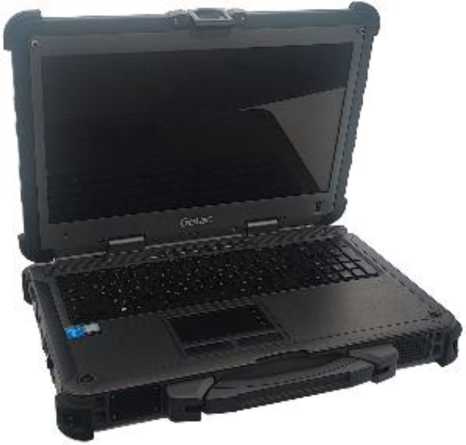

Рисунок 4 - Общий вид БКУ

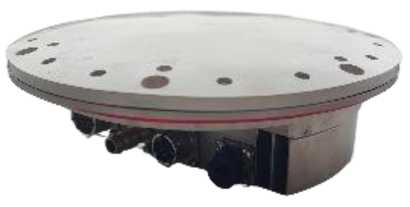

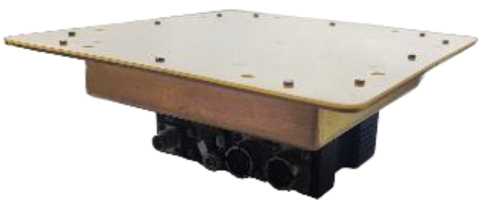

Рисунок 6 - Общий вид антенны ААР-8Э

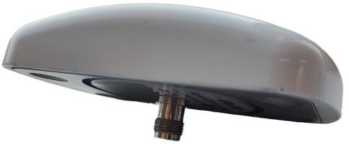

Рисунок 5 - Общий вид антенны AirAnt-G3T

КБТИ работают под управлением встроенного программного обеспечения (далее - ПО), которое осуществляет измерительный процесс.

Внешнее ПО «VERT32T» используется для управления процессом измерений с МКИУС, считывания и преобразования полученной измерительной информации к виду, пригодному для дальнейшей обработки в абсолютном режиме.

Внешнее ПО «JavStock» используется для управления процессом измерений с БКС.

Внешнее ПО «JavTrT» используется для преобразования полученной измерительной информации с МКИУС и БКС к виду, пригодному для проведения постобработки.

Внешнее ПО «GrafNav» выполняет постобработку измерений, проводит расчет координат МКИУС в дифференциальном режиме измерений.

Встроенное и внешнее ПО реализовано без выделения метрологически значимой части. Влияние встроенного и внешнего ПО не приводит к выходу метрологических характеристик за пределы допускаемых значений.

Уровень защиты внешнего ПО «средний» в соответствии с Р 50.2.077-2014.

Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.

Конструкция МКИУС и БКС исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Продолжение таблицы 3

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус МКИУС в виде наклейки.

Таблица 4 - Комплектность средства измерений

Продолжение таблицы 4

приведены в разделе «Инструкция по эксплуатации» документа ИКПВ.794129.007 РЭ «Комплекс бортовых траекторных измерений маневренных самолетов КБТИ-М. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений ИКПВ.794129.007 ТУ «Комплекс бортовых траекторных измерений маневренных самолетов КБТИ-М. Технические условия»

Акционерное общество «Летно-исследовательский институт имени М.М.Громова» (АО «ЛИИ им. М.М.Громова»)

ИНН 5040114973

Адрес: 140180, Московская обл., г. Жуковский, ул. Гарнаева, д. 2А

Телефон: +7 (495) 556-59-38

Факс: +7 (495) 363-69-80

Web-сайт: http://www.lii.ru

E-mail: secretary.chief@lii.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

(ФГУП «ВНИИФТРИ»)

Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Уникальный номер записи в реестре аккредитованных лиц 30002-13
