МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

21 декабря 2018 г.                                                  2718

Москва

О внесении изменений в описание типа на ключи моментные электронные КД

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением ЗАО «ИНСТРУМ-РЭНД» от 30 октября 2018 г. № 8/855 приказываю:

• 1. Внести изменения в описание типа на ключи моментные электронные КД, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61882-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Управлению метрологии (Д.В .Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Г                              А

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

V__________—_________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «21» декабря 2018 г. № 2718

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Ключи моментные электронные КД

Ключи моментные электронные КД (далее по тексту - ключи) предназначены для измерения крутящего момента силы затяжки резьбовых соединений с правой и левой резьбой, в том числе для проверки крутящего момента силы затяжки резьбовых соединений по методу трогания с места, с цифровой индикацией в режимах текущего и максимального значений по ГОСТ Р 51254-99.

Ключи могут использоваться при сборочных операциях в автостроении, машиностроении, электромашиностроении, техническом обслуживании и ремонте промышленных изделий

Ключ является модульным устройством и выполнен в виде законченного функционального узла.

Ключ состоит из четырех основных модулей: рукоятки, корпуса с жидкокристаллическим дисплеем, на котором отображается значение крутящего момента силы в ходе затяжки.

Панель управления с функциональными клавишами, датчика момента. Режим активации работы запускается любой кнопкой. Кнопками "-" "+" устанавливаются диапазон измеряемого крутящего момента. Кнопкой "М" устанавливается режим работы. Кнопкой "0" обнуляются результаты замеров.

Ключи КД выпускаются разных модификаций. Все модификации отличаются диапазоном измерений, дискретностью, габаритными размерами, массой, размером присоединительного квадрата.

Состояние цикла затяжки представлена различным цветом подсветки фона жидкокристаллического дисплея (зеленый, красный) и сопровождается звуковым сигналом.

Подсветка фона и звуковой сигнал работают в режимах, представленных в таблице 1.

Таблица 1 - Режимы работы

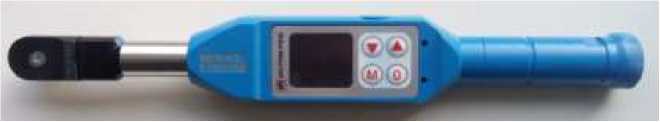

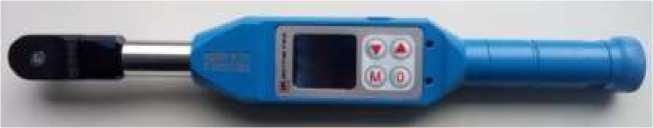

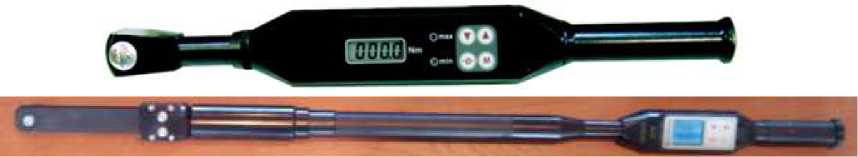

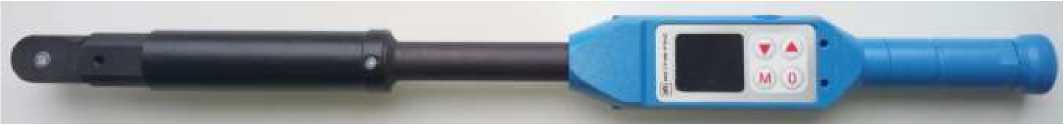

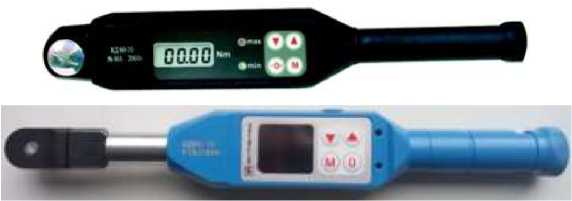

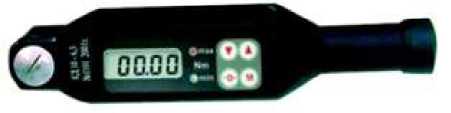

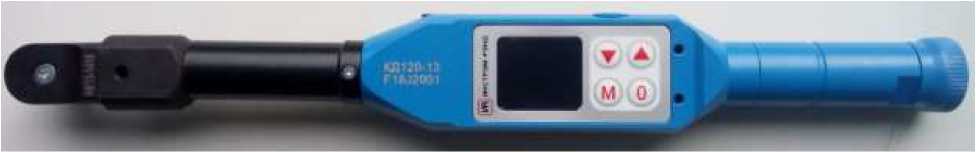

Общий вид ключей представлен на рисунках 1 - 7.

Опломбирование ключей не производится, ограничение доступа обеспечивается конструкцией самого ключа, которая может быть вскрыта только при помощи специального инструмента.

Рисунок 1 - Общий вид ключей моментных электронных КД10-6,3

Рисунок 2 - Общий вид ключей моментных электронных КД20-6,3

Рисунок 3 - Общий вид ключей моментных электронных КД60-10

Рисунок 4 - Общий вид ключей моментных электронных КД120-13

Рисунок 5 - Общий вид ключей моментных электронных КД200-13

Рисунок 6 - Общий вид ключей моментных электронных КД500-20

Рисунок 7 - Общий вид ключей моментных электронных КД1000-25

Программное обеспечение (ПО) является составной частью ключей, позволяющее пользователю работать в следующих режимах: режим текущего измерения, режим пиковых значений, режим установки поля допуска моментов затяжки.

Защита программного обеспечение от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 2 - Идентификационные данные программного обеспечения машин

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится типографским способом на титульные листы эксплуатационной документации.

Таблица 5 - Комплектность средства измерений

осуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».

Основные средства поверки:

- рабочий эталон 2-го разряда по ГОСТ Р 8.752-2011 - установки поверочные, ПГ ±0,5 %. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ Р 8.752 - 2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы

ГОСТ Р 51254 - 99 Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия

ТУ 3926-012-18178253-2015 Ключи моментные электронные КД

Закрытое акционерное общество «ИНСТРУМ-РЭНД» (ЗАО «ИНСТРУМ-РЭНД») ИНН 5252000840

Адрес: 606108, Нижегородская область, г. Павлово, ул. Чапаева, 43, корпус 3 Телефон/факс: (83171) 3-17-17, 3-21-21 / (83171) 3-17-18

Web-сайт: www.irand.ru

Е-mail: ir@irand.ru

Государственный центр испытаний средств измерений ФБУ «Нижегородский ЦСМ» Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Телефон/факс: (831) 428-78-78 / (831) 428-57-48

Е-mail: mail@nncsm.ru

Аттестат аккредитации ФБУ «Нижегородский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30011-13 от 27.11.2013 г.
