Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «5» апреля 2019 г. № 702
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термометры технические жидкостные ТТЖ-М
Назначение средства измеренийТермометры технические жидкостные ТТЖ-М (далее - термометры) предназначены для измерений температуры жидких и газообразных сред в технических установках.
Описание средства измеренийПринцип действия термометров основан на тепловом изменении объема термометрической жидкости в зависимости от темп ературы измеряемой среды.
Термометры состоят из капиллярной трубки с резервуаром, заполненным термометрической жидкостью, и стеклянной цилиндрической оболочки с вмонтированной внутри шкалой, изготовленной из бумаги, стекла, полистирола или металла.
Термометры изготовлены из термически обработанного стекла.
В качестве термометрической жидкости используются толуол, метилкарбитол, керосин или ртуть Р1. В зависимости от формы нижней части трубки термометры подразделяются на прямые (П) и угловые (У).
Термометры изготавливаются в шести различных исполнениях с обозначением «Исп. 1», «Исп. 2», «Исп. 3», «Исп.4», «Исп. 5», «Исп. 6», имеющих различные типоразмеры. Исполнения и типоразмеры термометров отличаются конструкцией, видом термометрической жидкости, нормированными значениями диапазонов измерений, ценой деления шкалы и пределами допускаемой абсолютной погрешности.
Фотографии общего вида термометров представлены на рисунках 1- 6.

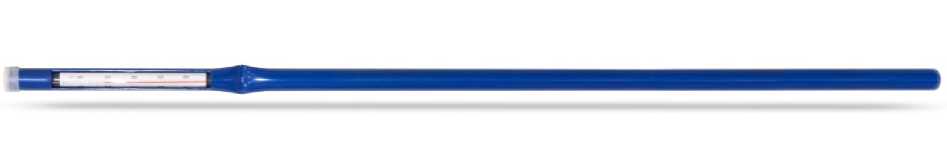

Рисунок 1 - Общий вид термометров максимальных стеклянных ТТЖ-М исп. 1

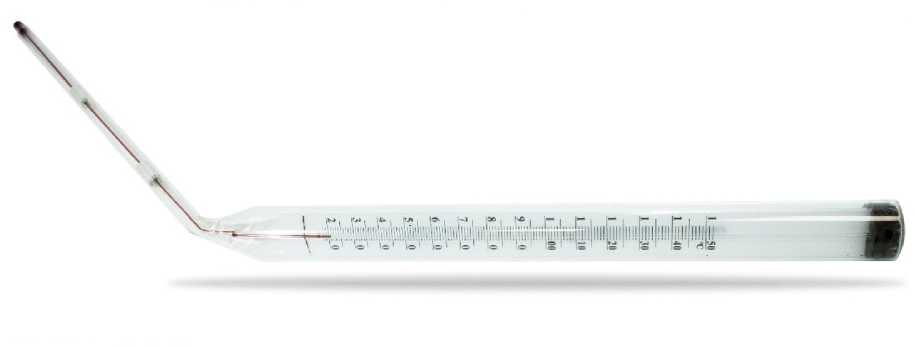

Рисунок 2 - Общий вид термометров максимальных стеклянных ТТЖ-М исп. 2

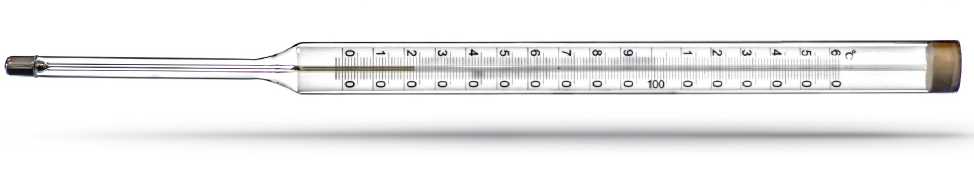

Рисунок 3 - Общий вид термометров максимальных стеклянных ТТЖ-М исп. 3

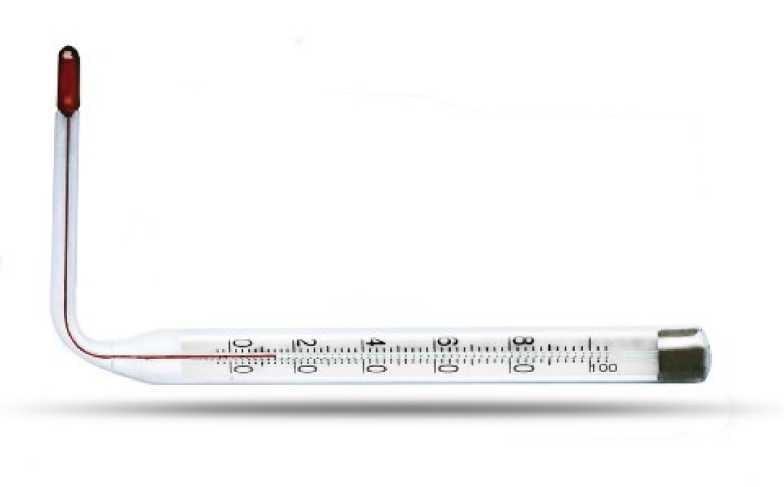

Рисунок 4 - Общий вид термометров максимальных стеклянных ТТЖ-М исп. 4
Рисунок 5 - Общий вид термометров максимальных стеклянных ТТЖ-М исп. 5
Рисунок 6 - Общий вид термометров максимальных стеклянных ТТЖ-М исп. 6
Пломбирование не предусмотрено
Программное обеспечение отсутствует.
Основные метрологические и технические характеристики термометров приведены в таблицах 1, 2, 3.
Таблица 1
|
Обозначение исполнений |
Номер типоразмера |
Диапазон измерений температуры, °С |
Цена деления шкалы, °С |
Длина верхней части, мм |
Длина нижней части, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
Тип П |
Тип У |
Тип П |
Тип У | ||||||
|
Исп. 1 |
1 |
от 0 до +50 |
от 61 до 66 |
от 90 до 100 |
019x306 |
019x260x110 |
0,049 | ||
|
2 |
от -35 до +50 |
0,5 |
160 240 |
от 98 до 103 |
от 130 до 140 |
019x343 |
019x260x150 |
0,051 | |
|
3 |
от -50 до +50 |
1,0 |
от 153 до 163 |
от 185 до 200 |
019x403 |
019x260x210 |
0,054 | ||
|
4 |
от 0 до +100 |
от 243 до 253 |
от 275 до 290 |
019x493 |
019x260x300 |
0,059 | |||
|
5 |
от 0 до +150 |
1; 2 |
от 393 до 403 |
от 425 до 440 |
019x643 |
019x260x450 |
0,066 | ||
|
6 |
от 0 до +200 |
2 |
240 |
от 618 до 633* |
от 655 до 670* |
019x873 |
019x260x680 |
0,082 | |
|
7 |
от 0 до +250 |
от 988 до 1003* |
от 1020 до 1040* |
019x1243 |
019x260x1050 |
0,096 | |||
|
Исп. 2 |
- |
от 20 до +150 |
1 |
310 |
от 150 до 160 |
от 280 до 290 |
026x470 |
026x535x220 |
0,107 |
|
Исп. 3 |
- |
от -10 до +35 |
1 |
230 |
от 945 до 995 |
- |
019x1225 |
- |
0,135 |
|
Исп. 4 |
- |
от 0 до +100 |
2 |
115 |
- |
от 60 до 65 |
- |
012x133x69 |
0,013 |
|
Исп. 5 |
1 |
от -35 до +50 |
0,5; 1,0 | ||||||
|
2 |
от 0 до +60 |
0,5 | |||||||
|
3 |
от 0 до +100 |
1,0 |
от 61 до 66 | ||||||
|
4 |
от 0 до +160 |
0,5; 1,0; |
от 220 |
от 98 до 103 |
от 90 до 100 |
019x326 |
019x260x110 | ||
|
2,0 |
от 115 до 120 |
от 130 до 140 от 185 до 200 |
019x420 |
019x260x150 019x260x210 |
0,075 | ||||
|
5 |
от 0 до +200 |
1,0; 2,0 |
до 260 |
от 150 до 160 |
019x513 | ||||
|
6 |
от 0 до +300 |
2,0;5,0 |
от 243 до 253 |
019x663 | |||||
|
7 |
от 0 до +400 |
от 393 до 403 | |||||||
|
8 |
от 0 до +500 |
5;10 | |||||||
|
9 |
от 0 до +600 |
5; 10; 20 | |||||||
|
Исп. 6 |
1 |
от +100 до +350 |
5 |
175 |
от 900 до 950 |
- |
019x1125 |
- |
0,125 |
|
Примечание: только для длины верхней части 240 мм | |||||||||
Таблица 2
|
Диапазоны измерений температуры, °С |
Пределы допускаемой абсолютной погрешности при цене деления шкалы, °С | |||||
|
0,5 |
1,0 |
2,0 |
5,0 |
10,0 |
20,0 | |
|
От -50 до -38 включ. |
(±1) |
(±2) |
- |
- |
- |
- |
|
Св. -38 до 0 включ. |
±1 (±1) |
±1 (±1,5) |
- |
- |
- |
- |
|
Св. 0 до +100 включ. |
±1 (±1) |
±1 (±1) |
±2 (±2) |
±5 |
±5 |
±10 |
|
Св. +100 до +200 включ. |
±2 (±2) |
±3 (±4) |
±5 |
±5 |
±10 | |
|
Св. +200 до +300 включ. |
- |
±4 (±5) |
±5 |
±5 |
±10 | |
|
Св. +300 до +400 включ. |
- |
±5 |
±10 |
±10 |
±20 | |
|
Св. +400 до +500 включ. |
- |
- |
±10 |
±10 |
±20 | |
|
Св. +500 до +600 включ. |
- |
- |
±10 |
±10 |
±20 | |
Примечание: значения предела допускаемой абсолютной погрешности в скобках приведены для смачивающей жидкости.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °С |
от 0 до + 50 |
|
Относительная влажность, %, не более |
85 |
|
Средний срок службы, лет, не менее |
4,5 |
|
Средний срок наработки до отказа, ч |
40000 |
наносится на шкалу термометра и на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термометр технический жидкостный (исполнение в соответствии с заказом) |
- |
1 шт. |
|
Паспорт |
АКГ.2.822.054.ПС |
1 экз. |
|
Методика поверки |
МП 207.1-030-2017 с изменением № 1 |
1 экз. (допускается поставка на партию, отправляемую в один адрес) |
осуществляется по документу МП 207.1-030-2017 «Термометры технические жидкостные ТТЖ-М. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС», 30.01.2019 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8 (мод. МИТ 8.15) (Регистрационный № 19736-11);
Термостаты жидкостные прецизионные переливного типа серии ТПП-1 (Регистрационный № 33744-07);
Калибраторы температуры серий ATC-R, RTC-R (Регистрационный № 46576-11).
Знак поверки наносится в паспорт, и (или) на свидетельство о поверке.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы, устанавливающие требования к термометрам техническим жидкостным ТТЖ-МГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 25-2022.0006-90 «Термометры технические жидкостные ТТЖ-М. Технические условия»
ИзготовительЧастное акционерное общество «СТЕКЛОПРИБОР»
(ЧАО «СТЕКЛОПРИБОР»), Украина
Адрес: 37240, Украина, г. Заводское, Полтавская область, ул. Озерная, 18
Тел.: (+38 044) 581-11-40, 581-11-41
Web-сайт: www.steklopribor.com
ЗаявительОбщество с ограниченной ответственностью «ПРОМТЕХ»
(ООО «ПРОМТЕХ»)
ИНН 5018182537
Адрес: 141076, Московская обл., г. Королев, ул. Калининградская, д. 20, оф. 2
Тел.: +7 (903) 679-90-23
Испытательный центрФедеральное государственное унитарное предприятие «Всерос сийский научно -исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
