УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» октября 2023 г. № 2101

Лист № 1 Регистрационный № 46611-16 Всего листов 20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи температуры программируемые ТСМУ 031, ТСПУ 031, ТХАУ 031, ТХКУ 031, ТННУ 031

Назначение средства измерений

Преобразователи температуры программируемые ТСМУ 031, ТСПУ 031, ТХАУ 031, ТХКУ 031, ТННУ 031 (далее по тексту - 1111Т) предназначены для измерений температуры сыпучих, жидких и газообразных неагрессивных, а также агрессивных сред, не разрушающих защитный корпус 11Т, температуры наружной поверхности труб наземных и подземных трубопроводов, поверхности твердых тел и температуры грунта, в том числе во взрывоопасных зонах классов В-1а, В-1г в соответствии с гл. 3 1УЭ, в которых могут образовываться взрывоопасные смеси категорий IIA, IIB, ПС групп Т1, Т2, Т3, Т4, Т5, Т6 по ТР ТС 012/2011.

Описание средства измерений

1ринцип работы 11Т типов ТСМУ 031, ТС1У 031 основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента (далее по тексту - ЧЭ) и величиной изменения температуры.

1ринцип работы 11Т типов ТХАУ 031, ТХКУ 031, ТННУ 031 основан на явлении возникновения термоэлектродвижущей силы в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединения которых (спаи) находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов термоэлектродов и разностью температур мест соединения (спаев) термоэлектродов.

Изменение электрического сопротивления материала ЧЭ или изменение термоэлектродвижущей силы, возникающей в ЧЭ, преобразуется нормирующим измерительным преобразователем (далее по тексту - И1) в изменение выходного токового или цифрового сигналов.

Модели 11Т отличаются друг от друга типом установленного в них ЧЭ, способом контакта с измеряемой средой, типом устанавливаемого в них И1, видом взрывозащиты, виброустойчивостью, наличием цифрового дисплея (далее по тексту - ЦД).

В зависимости от способа контакта с измеряемой средой изготавливают погружаемые 11Т (далее по тексту - 11ТС) и поверхностные 11Т (далее по тексту - 11Т1). 11ТС имеют модели с соединительным кабелем (далее по тексту - 11ТСК) и модели для измерений температуры окружающей среды (воздуха) (далее по тексту - 11ТСп).

В ППТ могут быть установлены микропроцессорный ИП (далее по тексту - ИП/МП), ИП с интеллектуальным HART-преобразователем (далее по тексту - ИП/ХТ-Э1, ИП/ХТ-Э2, ИП/ХТ-W, ИП/XT-PR, ИП/XT-PRl, ИП/XT-Y, ИП/XT-E, ИП/ХТ-М, далее вместе именуемые ИП/ХТ), ИП, поддерживающий протокол обмена данными Modbus RTU (далее по тексту - ИП/МБ), ИП, поддерживающий протокол обмена данными Foundation Fieldbus (далее по тексту - ИП/ФБ), ИП, поддерживающий протокол обмена данными Foundation Profibas (далее по тексту - ИП/ПБ) или ИП, осуществляющий измерение температуры и беспроводную передачу информации о значении измеряемой температуры по протоколу связи ISA100.11a (далее по тексту - ИП/БП).

Во всех ППТ, кроме ППТ с ИП/МБ, ИП/ПБ может быть установлен ЦД с жидкокристаллической или светодиодной индикацией.

ППТ в зависимости от типа ИП и наличия ЦД, установленных в них, имеют модели: ТСМУ 031/МП, ТСПУ 031/МП, ТСМУ 031/МП/ИНД, ТСПУ 031/МП/ИНД, ТСМУ 031/ХТ, ТСПУ 031/ХТ, ТСМУ 031/ХТ/ИНД, ТСПУ 031/ХТ/ИНД, ТСМУ 031/МБ, ТСПУ 031/МБ, ТСМУ 031/ФБ, ТСПУ 031/ФБ, ТСМУ 031/ФБ/ИНД, ТСПУ 031/ФБ/ИНД, ТСМУ 031/ПБ, ТСПУ 031/ПБ, ТСПУ 031/БП, ТСПУ 031/БП/ИНД, ТХАУ 031/ХТ, ТХКУ 031/ХТ, ТННУ 031/ХТ, ТХАУ 031/ХТ/ИНД, ТХКУ 031/ХТ/ИНД, ТННУ 031/ХТ/ИНД, ТХАУ 031/ФБ, ТХКУ 031/ФБ, ТННУ 031/ФБ, ТХАУ 031/ФБ/ИНД, ТХКУ 031/ФБ/ИНД, ТННУ 031/ФБ/ИНД, ТХАУ 031/ПБ, ТХКУ 031/ПБ, ТННУ 031/ПБ, ТХАУ 031/БП, ТННУ 031/БП, ТХАУ 031/БП/ИНД, ТННУ 031/БП/ИНД.

Примечание - Индекс «ИНД» в обозначении моделей ППТ означает наличие ЦД в ППТ (далее по тексту - ППТ/ИНД).

ППТ изготавливают в общепромышленном (далее по тексту - ППТ/Оп) и во взрывозащищенном (далее по тексту - ППТ/Ех) исполнениях.

Взрывозащищенность ППТ/Ех в соответствии с ТР ТС 012/2011 обеспечивается видами взрывозащиты либо «взрывонепроницаемая оболочка» (далее по тексту - ППТ/Exd), либо «искробезопасная электрическая цепь «i» (далее по тексту - ППТ/Exi), либо «взрывонепроницаемая оболочка» плюс «искробезопасная электрическая цепь «i» (далее по тексту - ППТ/Exdi).

ППТ изготавливают в виброустойчивом исполнении по ГОСТ Р 52931-2008.

Все ППТ имеют модели, предназначенные для применения в условиях стандартных для этих моделей вибрационных нагрузок (модели ППТ/С).

ППТС с монтажной частью защитного корпуса с длинами до 160 мм включительно и диаметрами от 5 до 10 мм имеют модели, предназначенные для работы в условиях особо высоких вибрационных нагрузок (модели ППТС/ОВ).

ППТС с монтажной частью защитного корпуса с длинами до 500 мм включительно и диаметрами от 5 до 10 мм имеют модели, предназначенные для работы в условиях высоких вибрационных нагрузок (модели ППТС/В).

Полное обозначение модели ППТ включает последовательное обозначение типа ППТ, условных обозначений способа контакта с измеряемой средой, типа используемого ИП, вида исполнения взрывозащиты, вида ЦД и вида виброустойчивого исполнения. При отсутствии ЦД позиция в обозначении модели ППТ не заполняется.

Модели ППТ имеют исполнения, отличающиеся друг от друга по диапазону измерений температуры, по конструкции ЧЭ, по количеству ЧЭ, по конструкции и материалу защитного корпуса, по виду крепления соединительного кабеля с защитным корпусом и головкой, по виду установочного устройства, по диаметру и длине монтажной части защитного корпуса, по диаметру установочной поверхности, по материалу и длине соединительного кабеля, по типу и материалу головки.

ППТС имеют исполнения, устойчивые и прочные к возможным протечкам измеряемой среды при разрушении погружаемой части защитного корпуса ППТС (исполнения ППТС/Д).

ППТ состоят из ЧЭ, защитного корпуса с монтажными элементами или без них, головки или соединительного кабеля и головки, и ИП. ППТ/ИНД в головке имеют ЦД.

ЧЭ у ТСМУ 031, ТСПУ 031 выполнены на основе либо микропровода, либо пленочных терморезисторов, а их токовыводы - на основе либо многожильных проводов во фторопластовой изоляции, либо кабелей КНМСН и КНМСМ.

ЧЭ у ТХАУ 031, ТХКУ 031, ТННУ 031 выполнены на основе термопарного кабеля КТМС.

Защитный корпус ППТС выполнен либо на основе трубы с приварным дном, либо цельноточеным из нержавеющих сталей 12Х18Н10Т, 10Х17Н13М2Т, 10Х23Н18 или аналогичных им, либо кабелей КНМСН, КНМСМ, КТМС с приварным дном.

Защитный корпус ППТП выполнен из алюминиевого сплава или нержавеющей стали с плоским основанием или основанием, имеющим радиус кривизны, соответствующий диаметру поверхности, на которую защитный корпус устанавливается на объекте измерений.

Защитные корпуса типов «К1», «К2» герметично соединены с соединительным кабелем и головкой с помощью сварки, при этом оба корпуса электрически развязаны от их оснований для предотвращения падения потенциала катодной защиты через корпус и соединительный кабель. ППТ с защитным корпусом типа «К1» предназначены для установки на трубы наземных и подземных трубопроводов диаметром от 114 и выше, ППТ с защитным корпусом типа «К2» - на трубы наземных и подземных трубопроводов среднего диаметра - от 60 до 108 мм.

ППТ с защитными корпусами типов «К3М», «К4», «К5М», «К6», «К7» предназначены для установки на плоские поверхности, включая плоские поверхности малых размеров, и для установки на трубы наземных трубопроводов диаметром от 12 мм и выше.

Головка ППТ выполнена из либо литьевого алюминиевого сплава, либо нержавеющей стали, либо поликарбоната. В патрубок головки может быть установлен кабельный ввод, входящий в комплект поставки, или адаптер для установки кабельного ввода потребителем.

Кабельный ввод головки обеспечивает возможность подключения ППТ к линии потребителя кабелем, кабелем в броне, кабелем в металлорукаве, кабелем в броне и в металлорукаве или кабелем в трубе.

Соединительный кабель выполнен либо на основе многожильных медных проводов во фторопластовой изоляции, которые защищены внешними оболочками из:

• - нержавеющей трубы и металлорукава в полихлорвиниловой изоляции,

• - гибкого рукава (сильфона) в оплетке,

• - оплетки из металлических проволок и фторопластовой трубки,

• - оплетки из металлических проволок, фторопластовой трубки и металлорукава в полихлорвиниловой изоляции,

• - оплетки из металлических проволок, фторопластовой трубки и нержавеющего металлорукава,

• - оплетки из металлических проволок, фторопластовой трубки и оцинкованного металлорукава,

• - оплетки из металлических проволок,

либо на основе кабелей КНМСН, КНМСМ или КТМС в металлической оболочке, либо в комбинации указанных материалов.

ИП выполнен в виде отдельного блока и установлен в головке. ИП имеет зажимы для подсоединения токовыводов ЧЭ и жил кабеля потребителя.

В ППТ/ИНД, кроме ИП установлен ЦД со светодиодной индикацией (далее по тексту -СДИ или СДИр) или с жидкокристаллической индикацией (далее по тексту - ЖКИ). Вид индикации ЦД при ее наличии указывается в полном обозначении модели ППТ. ЦД выполнен либо в виде отдельного блока, либо совмещен в одном корпусе с ИП.

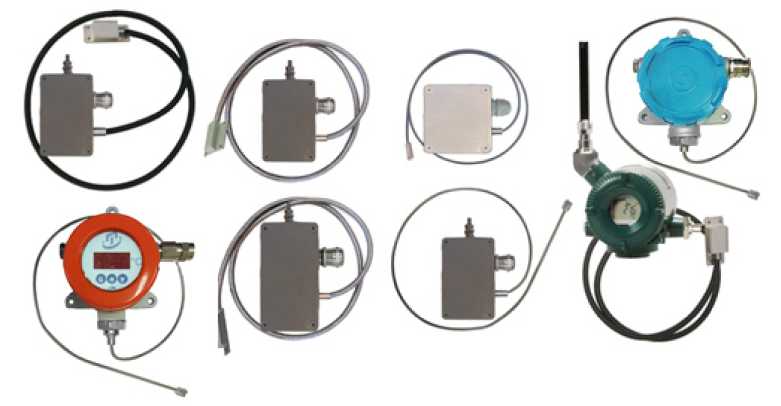

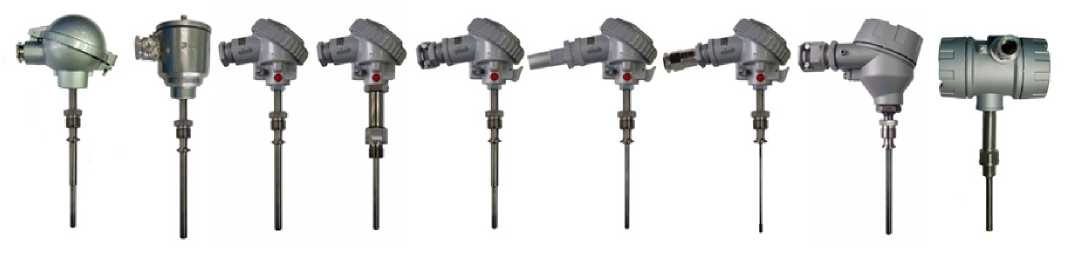

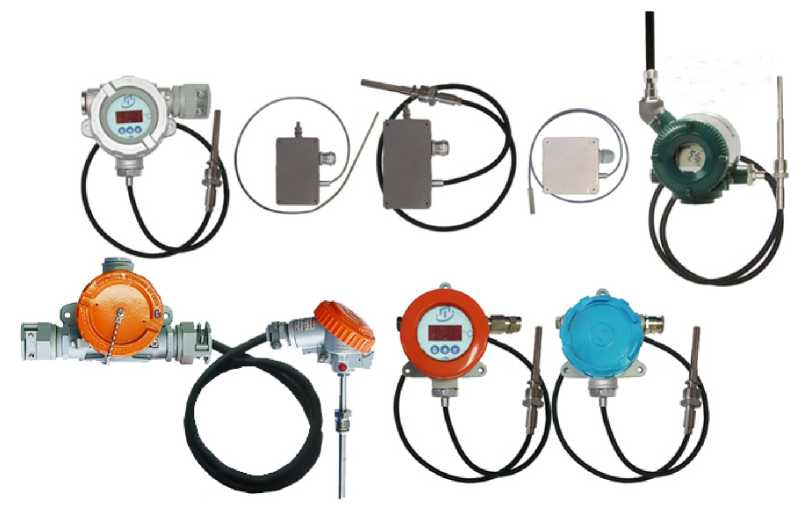

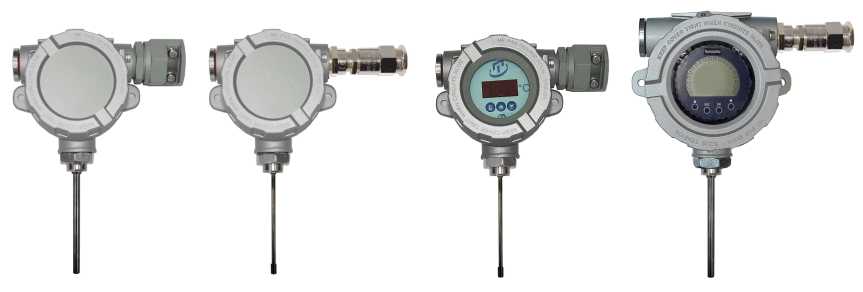

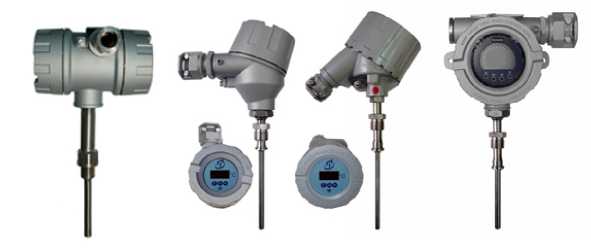

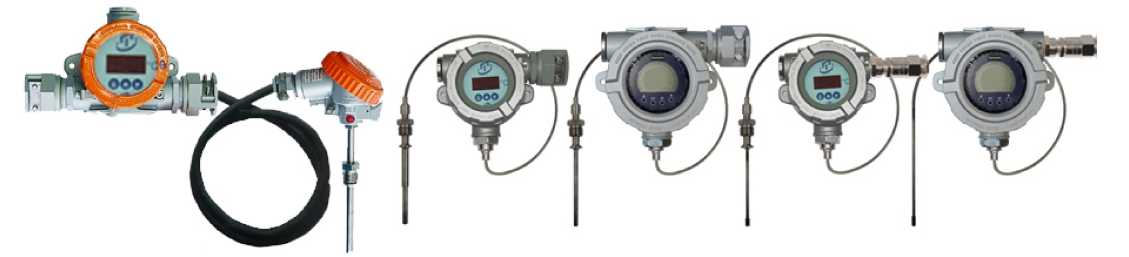

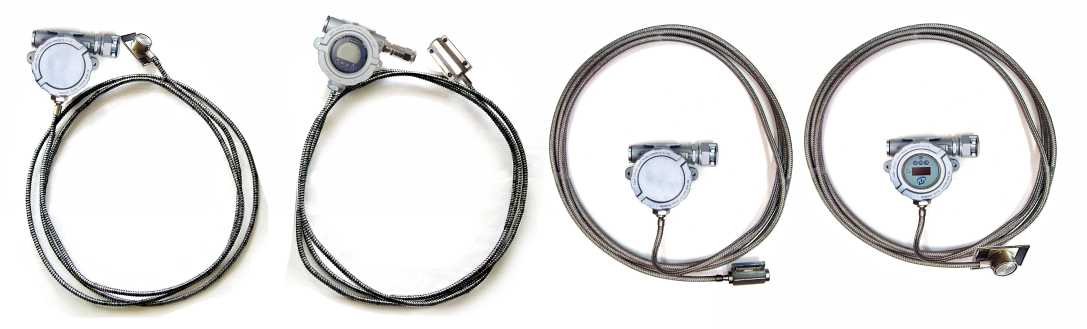

Фотографии общего вида ППТ представлены на рисунках 1 - 10.

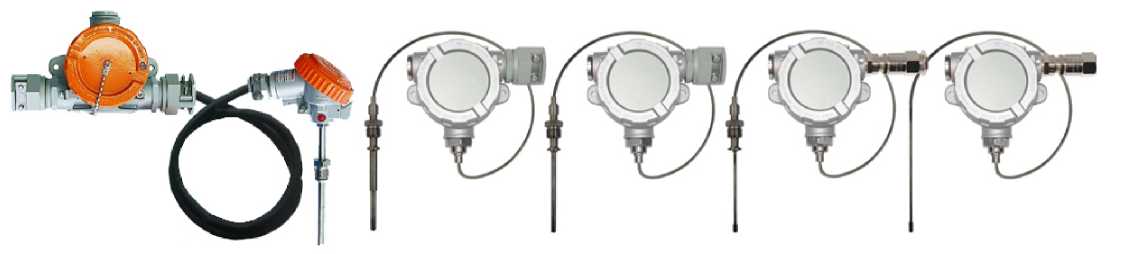

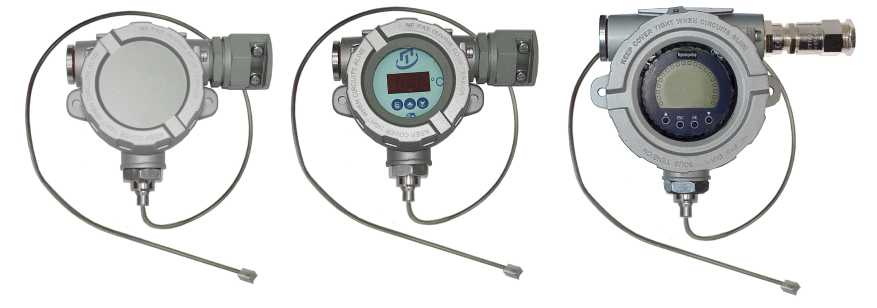

Рисунок 5 - Общий вид погружаемых кабельных взрывозащищенных nnTCK/Exd/ИНД, nnTCK/Exdi/ИНД

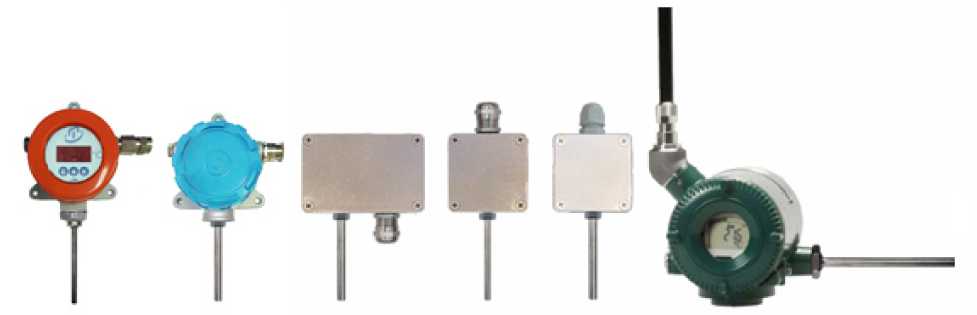

Рисунок 6 - Общий вид общепромышленных ППТСп/Оп и взрывозащищенных ППТСп/Exi для измерений температуры окружающей среды (воздуха)

Рисунок 7 - Общий вид взрывозащищенных ППТСп/Exd, ППТСп/Exdi, nnTCn/Exd/ИНД, nnTCn/Exdi/ИНД для измерений температуры окружающей среды (воздуха)

Пломбирование ППТ не предусмотрено. Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены на шильдики в виде табличек или на этикетки, прикрепленные на корпус ППТ, способом, принятым на заводе-изготовителе. Конструкция ППТ не позволяет нанести знак поверки на корпус.

Встроенные части ПО недоступны пользователю и не подлежат изменению на протяжении всего времени функционирования ППТ, что соответствует уровню защиты «высокий» (в соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014). Идентификационные данные ПО - отсутствуют. Метрологические характеристики ППТ оценены с учетом влияния на них встроенного ПО.

Автономные части ПО предназначены для взаимодействия с компьютером, не оказывают влияния на метрологические характеристики измерительных преобразователей и служат для конфигурирования, настройки и получения данных измерений в процессе эксплуатации.

Метрологические и технические характеристики

Метрологические и основные технические характеристики ППТ приведены в таблицах 1-13.

Таблица 1 - Метрологические характеристики ППТ
Наименование характеристики	Значение
Диапазон измерений температуры, °С: - ТСМУ 031С - ТСПУ 031С - ТХАУ 031С - ТХКУ 031С - ТННУ 031С - ТСМУ 031П, ТСПУ 031П с корпусами типов «К1», «К2» - ТСМУ 031П с корпусами типов «К3М» -«К5М» - ТСПУ 031П с корпусами типов «К3М» - «К5М» - ТСПУ 031П с корпусами типов «К6», «К7»	от -180 до +180, от -70 до +180; от -50 до +180; от -196 до +150, от -196 до +500, от -50 до +200, от -70 до +200, от -70 до +500; от -70 до +600; от -50 до +1200; от -50 до +800; от -50 до +1200; от -60 до +120, от -60 до +150; от -70 до +180; от -70 до +200; от -196 до +500, от -70 до +200, от -70 до +500, от -70 до +600
Пределы допускаемой основной погрешности ППТ	указаны в таблицах 2, 3
Пределы   допускаемой   дополнительной приведенной погрешности ППТ, вызванной изменением температуры окружающей среды от +15 °С до +25 °С до любой температуры в диапазонах от -65 до +85 °С на каждые 10 °С изменения температуры окружающей среды	указаны в таблице 4
Пределы    допускаемой    погрешности индикации ППТ/ИНД в зависимости от значений пределов допускаемой основной погрешности 1ШТ/ИНД	указаны в таблицах 6, 7, 8

Наименование характеристики	Значение
Пределы допускаемой   дополнительной приведенной погрешности индикации значения измеряемой температуры для ППТ/ИНД,    вызванной    изменением температуры окружающей среды от +15 °С до +25 °С до любой температуры в диапазоне от -65 °С до +85 °С на каждые 10 °С изменения температуры окружающей среды, % (от диапазона измерений)	±0,1

Таблица 2 - Пределы допускаемой основной погрешности Ш1Т с установленным на заводе-изготовителе и не изменяемым в процессе эксплуатации диапазоном измерений температуры

ППТ	Диапазон измерений температуры (в зависимости от исполнения), °С	Минимальный интервал ЛТи. диапазона измерений температуры, °С	Пределы допускаемой основной приведенной погрешности 00, % (от интервала ЛТи. диапазона измерений температуры)	Пределы допускаемой основной абсолютной погрешности Л0мин., °С1)
ТСМУ 031	от -180 до +180, от -70 до +180, от -60 до +120, от -60 до +150, от -50 до +180	10	±0,15; ±0,2; ±0,25; ±0,4; ±0,5; ±0,6; ±1,09)	±0,202)
ТСПУ 031: ТСПУ 031/ХТ- Э2(А0)	от -196 до +150, от -196 до +500, от -70 до +200, от -70 до +500, от -70 до +600, от -60 до +120, от -60 до +150, от -50 до +200	10	±0,05; ±0,1; ±0,15; ±0,2; ±0,25; ±0,4; ±0,5; ±1,09)	см. примечание 5
ТСПУ 031/XT-PR1 ТСПУ 031/ХТ- Э2(А0)			±0,1; ±0,15; ±0,2; ±0,25; ±0,4; ±0,5; ±1,09)	±0,13)
ТСПУ 031/XT-W, ТСПУ 031/XT-PR, ТСПУ 031/XT-Y, ТСПУ 031/ХТ-Е, ТСПУ 031/ХТ-Э1, ТСПУ 031/ХТ-Э2, ТСПУ 031/ХТ-М, ТСПУ 031/<ФБ-Р1<, тспу 031/rn-PR, ТСПУ 031/ФБ-Е		10	±0,1; ±0,15; ±0,2; ±0,25; ±0,4; ±0,5; ±1,09)	±0,153)
ТСПУ 031/МП, ТСПУ 031/МБ		10	±0,15; ±0,2; ±0,25; ±0,4; ±0,5; ±1,09)	±0,25
ТХАУ 031, ТННУ 031	от -50 до +300, от -50 до +800, от -50 до +1000, от -50 до +1200	50	±0,25; ±0,4; ±0,5; ±0,6; ±1,09)	±0,504)
				±0,75
ТХКУ 031	от -50 до +300, от -50 до +600, от -50 до +800	50	±0,25; ±0,4; ±0,5; ±0,6; ±1,09)	±0,504)
				±0,75

Примечания:

• 1 При определении предела допускаемой основной погрешности ППТ выбирают максимальное значение между минимальным пределом основной абсолютной погрешности Ломин., °С, и рассчитанным значением (в °С) допускаемой основной приведенной погрешности от интервала диапазона измерений температуры 00.

• 2 Только для диапазона измерений температуры от 0 °С до плюс 180 °С. В диапазоне измерений от минус 180 °С до 0 °С не включ. пределы допускаемой основной абсолютной погрешности Ломин составляют ±0,25 °С.

• 3 Только для интервала диапазона измерений ЛТи. не более 100 °С в диапазоне измерений температуры от минус 50 °С до плюс 150 °С включ. В диапазонах измерений от минус 196 °С до минус 50 °С не включ. и св. плюс 150 °С до плюс 600 °С пределы допускаемой основной абсолютной погрешности Л0мин. составляют ±0,2 °С.

• 4 Только для диапазона измерений температуры от минус 50 °С до плюс 300 °С.

• 5 Только для ППТ/ХТ-Э2(А0) с введенной в ИП индивидуальной статической характеристикой (далее по тексту - ИСХ) установленного в ППТ/ХТ-Э2(А0) ЧЭ, где А0 - код класса точности А0 ИП/ХТ-Э2.

  Диапазон измерений, оС	Пределы допускаемого отклонения ИСХ Лпп, оС	Диапазон преобразований ИП/ХТ-Э2(А0)	Пределы допускаемой основной погрешности ИП
  			цифрового сигнала по протоколу HART Лацп, оС	цифро-аналогового преобразования Лцап, % (от интервала преобразования)
  от -50 до +160	±(0,03+1^10-4Jt|)	от -50 до 250	±0,03	±0,03
  от -50 до +250	±(0,05+1,5^10-4qt|)
  от -50 до +450	±(0,1+2-10-4-|t|)	от -50 до 450
  Примечания: 1 t - значение измеряемой температуры, оС. 2 Пределы допускаемой основной абсолютной погрешности ППТ/ХТ-Э2(А0) Л0мин., оС, по цифровому выходному сигналу рассчитывают по формуле 1: Л0мин. = ±(Лацп2 + Лпп2) 1/2           (1). 3 Пределы допускаемой основной абсолютной погрешности ППТ/ХТ-Э2(А0) Л0мин., оС, по токовому выходному сигналу рассчитывают по формуле 2: Л0мин. = ±((Лацп + Лцап)2 + Лпп2)1/2 (2).

• 6 Значение минимального предела основной абсолютной погрешности Л0мин., °С, в выбранном диапазоне измерений обеспечивают, как правило, введением в ИП ИСХ преобразования установленного в ППТ ЧЭ.

• 7 Метрологические характеристики используемых ИП приведены в их описаниях типа.

• 8 Типовыми значениями пределов допускаемой основной погрешности 00 являются:

• - ±0,25 %, ±0,5 % - для ТСМУ 031, ТСПУ 031;

• - ±0,5 %, ±1,0 % - для ТХАУ 031, ТХКУ 031, ТННУ 031.

• 9 Фактическое значение указано в паспорте.

  ППТ	Диапазон измерений температуры (в зависимости от исполнения), °С	Минимальный интервал ЛТи. диапазона измерений температуры, °С	Пределы допускаемой основной приведенной погрешности 00, % (от интервала ЛТи. диапазона измерений температуры)	Пределы допускаемой основной абсолютной погрешности Л0мин., °С1)
  ТСМУ 031	от -50 до +180, от -60 до +120, от -60 до +150, от -70 до +180, от -180 до +180	10	±0,15; ±0,2; ±0,25; ±0,4; ±0,5; ±0,6; ±1,03)	±0,35
  ТСПУ 031	от -50 до +200, от -60 до +120, от -60 до +150, от -70 до +200, от -70 до +500, от -70 до +600, от -196 до +150, от -196 до +500	10	±0,1; ±0,15; ±0,2; ±0,25; ±0,4; ±0,5; ±0,6; ±1,03)	±0,35
  ТХАУ 031, ТННУ 031	от -50 до +300	50	±0,25; ±0,4; ±0,5; ±0,6; ±1,03)	±0,70
  	от -50 до +800, от -50 до +1000, от -50 до +1200			±0,90
  ТХКУ 031	от -50 до +300	50	±0,25; ±0,4; ±0,5; ±0,6; ±1,03)	±0,70
  	от -50 до +600, от -50 до +800			±0,90
  Примечания: 1 При определении предела допускаемой основной погрешности ППТ выбирают максимальное значение между минимальным пределом основной абсолютной погрешности Л0мин., °С, и рассчитанным значением (в °С) допускаемой основной приведенной погрешности от интервала диапазона измерений температуры 00. 2 Типовыми значениями пределов допускаемой основной погрешности 00 являются: - ±0,25 %, ±0,5 % - для ТСМУ 031, ТСПУ 031; - ±0,5 %, ±1,0 % - для ТХАУ 031, ТХКУ 031, ТННУ 031. 3 Фактическое значение указано в паспорте.

  от минус 65 °С до плюс 85 °С на каждые	0 °С изменения температуры окружающей среды
  ППТ	Пределы допускаемой дополнительной погрешности, Деокр., °С/10 °C изменения температуры окружающей среды
  ТСМУ 031/XT-W, ТСПУ 031/XT-W	±(0,06 + 0,00015-|Т|) °С, где Т - измеряемая температура, °С
  ТХАУ 031/XT-W, ТХКУ 031/XT-W	±(0,1 + 0,0002-|Т|) °С, где Т - измеряемая температура, °С
  ТННУ 031/XT-W	±(0,1 + 0,0005-|Т|) °С при измерении температуры до 0 °С включ., ±(0,1 + 0,0002^|Т|) °С при измерении температуры св. 0 °С, где Т - измеряемая температура, °С
  ТСМУ 031/XT-PR1, ТСПУ 031/XT-PR1	±0,02 °C или ±0,0002^ДТ, где ДТ - интервал измерений, °С (выбирается большее значение)
  ТХАУ 031/Xr-PR1, ТХКУ 031/ХТ^1, ТННУ 031/ХТ^1	±0,25 °C или ±0,0002^ДТ, где ДТ - интервал измерений, °С (выбирается большее значение)
  ТСМУ 031/ХТ-РК, ТСПУ 031/ХТ-РК; ТСМУ 03ЖТ-Y, ТСПУ 03КХТ-Y	±0,05 °C или ±0,0005^ДТ, где ДТ - интервал измерений, °С (выбирается большее значение)
  ТХАУ 03КХТ-PR, ТХКУ 031/ХТ-РК, ТННУ 031/ХТ^; ТХАУ 03КХТ-Y, ТХКУ 03ЖТ-Y, ТННУ 031/ХТ-У	±0,25 °C или ±0,0005^ДТ, где ДТ - интервал измерений, °С (выбирается большее значение)
  ТСМУ 031/ХТ-Э1	±(0,05 + 0,00025 • ДТ) °С, где ДТ - интервал измерений, °С
  ТСПУ 031/ХТ-Э1	±(0,11 + 0,000375 • ДТ) °С, где ДТ - интервал измерений, °С
  ТХАУ 031/ХТ-Э1, ТХКУ 031/ХТ-Э1, ТННУ 031/ХТ-Э1	±(0,375 + 0,000375^ДТ) °С, где ДТ - интервал измерений, °С
  ТСМУ 031/ХТ-Е, ТСПУ 031/ХТ-Е, ТХАУ 031/ХТ-Е, ТХКУ 031/ХТ-Е, ТННУ 031/ХТ-Е	±(0,00015^ДТ + 0,0001-|Т|) °С, где ДТ - интервал измерений, °С, Т - измеряемая температура, °С
  ТСМУ 031/ХТ-М, ТСПУ 031/ХТ-М	±0,02 °С
  ТХАУ 031/ХТ-М, ТХКУ 031/ХТ-М, ТННУ 031/ХТ-М	±0,25 °С
  ТСМУ 031/МП, ТСПУ 031/МП	±(0,03 + С/0002ЛТ) °С, где ДТ - интервал измерений, °С
  ТСМУ 031/МБ, ТСПУ 031/МБ	±0,03 °C
  ТСМУ 031/ФБ-Е, ТСПУ 031/ФБ-Е, ТХАУ 031/ФБ-Е, ТННУ 031/ФБ-Е	±0,0001-|Т| °С, где Т - измеряемая температура, °С
  ТСМУ 03 КФБ-PR, ТСПУ 03 КФБ-PR, ТСМУ 031/1 Ib-PR, ТСПУ 031/HB-PR	±0,02 °C или ±0,0002^ДТ, где ДТ - интервал измерений, °С (выбирается большее значение)
  ТХАУ 03 КФБ-PR, ТХКУ 03 КФБ-PR, ТННУ 03 КФБ-PR, ТХАУ 031/1 Ib-PR, ТХКУ 031/HB-PR, ТННУ 03 1/1 Ib-PR	±0,1 °C или ±0,0002^ДТ, где ДТ - интервал измерений, °С (выбирается большее значение)

  ППТ	Пределы допускаемой дополнительной погрешности, Докр., °С/10 °C изменения температуры окружающей среды
  ТСПУ 031/ХТ-Э2(А0)	+(0,002 + 0,0001-ДТ) °С, где ДТ - интервал измерений, °С
  ТСПУ 031/ХТ-Э2(Л)1’, ТСМУ 031/ХТ-Э2(А)	+(0,05 + 0,0002АТ) °С, где ДТ - интервал измерений, °С
  ТСПУ 031/ХТ-Э2, ТСМУ 031/ХТ-Э2	+(0,1 + 0,0005АТ) °С, где ДТ - интервал измерений, °С
  ТХАУ 031/ХТ-Э2(А), ТННУ 031/ХТ- Э2(А)	+(0,15 + 0,0002АТ) °С, где ДТ - интервал измерений, °С
  ТХАУ 031/ХТ-Э2, ТННУ 031/ХТ-Э2	+(0,3 + 0,0005АТ) °С, где ДТ - интервал измерений, °С
  ТХКУ 031/ХТ-Э2(А)	+(0,075 + 0,0002АТ) °С, где ДТ - интервал измерений, °С
  ТХКУ 031/ХТ-Э2	+(0,15 + 0,0005АТ) °С, где ДТ - интервал измерений, °С
  Примечания: 1 А - код класса точности А ИП/ХТ-Э2. 2 Значения пределов допускаемой дополнительной погрешности ППТ, вызванной изменением температуры окружающей среды от плюс (20+5) °С до любой температуры в диапазоне от минимальной допускаемой tмин.окр., °С, до максимальной допускаемой температуры окружающей среды tмакс.окр., °С, соответствуют значениям, указанным в описаниях типов ИП, установленных в ППТ. 3 Значения пределов допускаемой дополнительной погрешности ППТ, вызванной изменением температуры окружающей среды от минус 65 °С до минимальной допускаемой температуры окружающей среды tмин.окр., °С, и от максимальной допускаемой температуры окружающей среды tмакс.окр., °С, до плюс 85 °С, соответствуют удвоенным значениям пределов допускаемой дополнительной приведенной погрешности, указанным в таблице. 4 Предел абсолютной погрешности Д, °C, Ш1Т с учетом пределов допускаемой абсолютной дополнительной погрешности, вызванной изменением температуры окружающей среды от плюс (20 + 5) °С до действительной температуры окружающей среды 1д.окр., °С, определяется соотношением: Д = ((О0АТ/100)2 + (Д1окр.-(|1Докр.| - 20)/10)2)1/2

Таблица 5 - Пределы допускаемой дополнительной абсолютной погрешности ТХАУ 031, ТХКУ 031, ТННУ 031, вызванной изменением температуры свободных концов их ЧЭ при активированной опции автоматической компенсации изменения температуры свободных концов

ППТ	Пределы допускаемой дополнительной погрешности Оюкр., °C, при изменении температуры свободных концов ЧЭ
ТХАУ 031/ХТ^, ТХКУ 031/ХТ^, ТННУ 031/ХТ^	+0,8
ТХАУ 031/ХТ^1, ТХКУ 031/ХТ- PR1, ТННУ 031/ХТ^1	+0,5 - с внутренней компенсацией, +0,08 - с внешней компенсацией
ТХАУ 03 ПХТ-PR, ТХКУ 03 ПХТ-PR, ТННУ 031/ХТ^; ТХАУ 031/ХТ^, ТХКУ 031/ХТ^, ТННУ 031/ХТ-У	+0,5

ППТ	Пределы допускаемой дополнительной погрешности Оюкр., °C, при изменении температуры свободных концов ЧЭ
ТХАУ 031/ХТ-Э1, ТХКУ 031/ХТ-Э1, ТННУ 031/ХТ-Э1	±(0,75 + 0,00075^ДТ), где ДТ - диапазон измерений, °С
ТХАУ 031/ХТ-Е, ТХКУ 031/ХТ-Е, ТННУ 031/ХТ-Е	±(0,3 + 0,005 • |Т|), где Т - измеряемая температура, °С
ТХАУ 031/ХТ-М, ТХКУ 031/ХТ-М, ТННУ 031/ХТ-М	±0,5
ТХАУ 031/ФБ-Е, ТННУ 031/ФБ-Е	±(0,3 + 0,005 • |Т|), где Т - измеряемая температура, °С
ТХАУ 03ИФБ-PR, ТХКУ 03ИФБ-PR, ТННУ 031/<ФБ-РК, ТХАУ 031/ПБ-РК, ТХКУ 031/M-PR, тнну 031/rn-PR	±0,5
ТХАУ 031/ХТ-Э2(А), ТННУ 031/ХТ-Э2(А), ТХКУ 031/ХТ-Э2(А), ТХАУ 031/ХТ-Э2, ТННУ 031/ХТ-Э2, ТХКУ 031/ХТ-Э2	±1,0 - с внутренней компенсацией, ±0,5 - с внешней компенсацией
Примечания: 1 Значения пределов допускаемой дополнительной абсолютной погрешности ТХАУ 031, ТХКУ 031, ТННУ 031, вызванной изменением температуры свободных концов их ЧЭ при активированной опции автоматической компенсации изменения температуры свободных концов, соответствуют значениям, указанным в описаниях типов ИП, установленных в ППТ. 2 Предел абсолютной погрешности Д, °C, ТХАУ 031, ТХКУ 031, ТННУ 031, с учетом пределов допускаемой абсолютной дополнительной погрешности, вызванной изменением температуры окружающей среды от плюс (20 ± 5) °С (Дюкр/фд.окр.| - 20)/10), °С, и с учетом пределов допускаемой основной абсолютной погрешности сеокр., °С, ТХАУ 031, ТХКУ 031, ТННУ 031, вызванной изменением температуры свободных концов их ЧЭ при активированной опции автоматической компенсации изменения температуры свободных концов, определяется соотношением: Д = ((отДТ/100)2 + (Деокр/(|1д.окр.| - 20)/10)2 + Оеокр.2)1/2

Таблица 6 - Пределы допускаемой основной приведенной погрешности индикации ППТ/ИНД

Пределы допускаемой основной приведенной погрешности 00, % (от интервала диапазона измерений температуры)	Пределы допускаемой основной приведенной погрешности индикации О0инд, % (от интервала диапазона измерений температуры)
±0,05	±0,1
±0,1	±0,15
±0,15	±0,2
±0,2	±0,25
±0,25	±0,3
±0,4	±0,5
±0,5	±0,6
±0,6	±0,7
±1,0	±1,1
Примечание: Типовые пределы допускаемой основной приведенной погрешности 00/00инд.: - ±0,25/0,3%, ±0,5/0,6% - для ТСМУ 031/ИНД, ТСПУ 031/ИНД; - ±0,5/0,6%, ±1,0/1,1% - для ТХАУ 031/ИНД, ТХКУ 031/ИНД, ТННУ 031/ИНД

Пределы		Интервалы диапазона измерений температуры, °				С (Ткон.-Тнач.)
допускаемой	не более	от 50	от 100	от 150	от 200	от 250	от 550
основной	50	до 100	до 150	до 200	до 250	до 550	до 700
абсолютной
погрешности	Пределы допускаемой основной абсолютной погрешности индикации А0инд., °С
А0мин., °С
±0,05	±0,1	±0,1	-	-	-	-	-
±0,1	±0,2	±0,2	±0,2	±0,2	-	-	-
±0,15	±0,2	±0,2	±0,3	±0,3	-	-	-
±0,2	±0,3	±0,3	±0,3	±0,3	±0,3	-	-
±0,3	±0,4	±0,4	±0,4	±0,4	±0,5	-	-
±0,4	±0,5	±0,5	±0,5	±0,6	±0,6	-	-
±0,5	±0,6	±0,6	±0,6	±0,6	±0,7	-	-
±0,6	±0,7	±0,7	±0,8	±0,8	±0,8	±0,9	±1,0
±0,7	±0,8	±0,8	±0,9	±0,9	±1,0	±1,0	±1,1
±0,8	±0,9	±0,9	±1,0	±1,0	±1,1	±1,1	±1,2
±0,9	±1,0	±1,0	±1,1	±1,1	±1,2	±1,2	±1,3
±1,0	±1,1	±1,1	±1,1	±1,2	±1,3	±1,3	±1,4

Таблица 8 - Пределы допускаемой основной абсолютной погрешности индикации Аоинд. измеряемой температуры в зависимости от пределов допускаемой основной абсолютной погрешности Аомин. и интервалов диапазонов измерений для ТХАУ 031/ИНД, ТХКУ 031/ИНД, ТННУ 031/ИНД

Пределы	Интервалы диапазона измерений температуры, °С (Ткон.-Тнач.)
допускаемой	не более	от 200	от 400	от 600	от 900	от 1000
основной	200	до 400	до 600	до 900	до 1000	до 1200
абсолютной
погрешности	Пределы допускаемой основной абсолютной погрешности индикации А0инд., °С
А0мин., оС
±0,5	±0,6	±0,7	-	-	-	-
±0,75	±0,8	±0,9	-	-	-	-
±0,9	±1,0	±1,0	-	-	-	-
±1,0	±1,2	±1,2	-	-	-	-
±1,25	±1,4	±1,4	-	-	-	-
±1,5	±1,6	±1,7	±1,8	-	-	-
±2,0	±2,1	±2,2	±2,3	±2,5	-	-
±3,0	±3,1	±3,2	±3,3	±3,5	±3,5	±3,6
±4,5	±4,7	±4,9	±5,1	±5,4	±5,5	±5,7
±6,0	±6,2	±6,4	±6,6	±6,9	±7,0	±7,2

Таблица 9 - Выходные сигналы 1И1Т

Наименование характеристики

Значение

Выходной сигнал: - для моделей ППТ/МП - для моделей 11Т/М1/ИНД - для моделей 11Т/ХТ - для моделей 11Т/ХТ/ИНД - для моделей 11Т/МБ - для моделей 1111Т/БП - для моделей 11Т/Б1/ИНД - для моделей ППТ/ФБ - для моделей 11Т/ФБ/ИНД - для моделей ППТ/ПБ

постоянный ток от 4 до 20 мА по ГОСТ 26.011-80 постоянный ток от 4 до 20 мА по ГОСТ 26.011-80, с одновременной индикацией значения измеряемой температуры на экране установленного в головке СДИ постоянный ток от 4 до 20 мА по ГОСТ 26.011-80, с наложенным на него цифровым сигналом HART в стандарте Bell-202, версия 5 (или версия 7) постоянный ток от 4 до 20 мА по ГОСТ 26.011-80, с наложенным на него цифровым сигналом HART в стандарте Bell-202, версия 5 (или версия 7), с одновременной индикацией значения измеряемой температуры на экране установленного в головке СДИ, СДИр или ЖКИ цифровой сигнал в соответствии с протоколом RS485, Modbus RTU. Скорость обмена данными между 11Т/МБ и регистрирующей аппаратурой выбирается из стандартного ряда 300, 1200, 9600, 19200, ..., 115200 бод цифровой сигнал в соответствии с протоколом беспроводной связи ISA100.11a цифровой сигнал в соответствии с протоколом беспроводной связи ISA100.11a с одновременной индикацией значения измеряемой температуры на экране ЖКИ, установленного в И1/Б1 цифровой сигнал в соответствии с протоколом обмена данными Foundation Fieldbus цифровой сигнал в соответствии с протоколом обмена данными Foundation Fieldbus с одновременной индикацией значения измеряемой температуры на экране установленного в головке ЖКИ цифровой сигнал в соответствии с протоколом обмена данными Foundation Profibus

Таблица 10 - Основные технические характеристики 1И1Т

Наименование характеристики	Значение
Зависимость выходного токового сигнала 11Т (за исключением моделей 11Т/МБ, 11Т/Б1, 11Т/ФБ, 11Т/1Б) от измеряемой температуры	линейная
Время термической реакции Т0,63, с, ППТС, определенное по методике ГОСТ 6651-2009 при коэффициенте теплоотдачи практически равном бесконечности, при установленном времени демпфирования «0», не более	указано в таблицах 11, 12
Время термической реакции Т0,63 ППТП, определенное по методике ГОСТ 6651-2009 при коэффициенте теплоотдачи практически равном бесконечности, при установленном времени демпфирования «0», с, не более: - для 11Т1 с защитными корпусами типов «К1», «К2» - для 11Т1 с защитными корпусами типов «К3М», «К4», «К5», «К5М», «К6», «К7»	60 20
Напряжение питания постоянного тока ППТ, кроме ППТ/Ех1,

Наименование характеристики	Значение
ППТ/Exdi, В:
- для ППТ/МП	от 11 до 34
- для ППТ/МП/ИНД	от 15 до 34
- для ППТ/ХТ-W	от 10,5 до 42
- для nnT/XT-W/ИНД (с ЖКИ)	от 13,5 до 42
- для ППТ/ХТ-Э1	от 10 до 42
- для ППТ/ХТ-Э1/ИНД (с ЖКИ)	от 13 до 42
- для ППТ/ХТ-Э1/ИНД (с СДИр)	от 15 до 42
- для ППТ/ХТ-Y, ППТ/ХТ-PR	от 8 до 35
- для ППТ/ХТ^/ИНД, ППT/ХT-PR/ИНД (с ЖКИ)	от 11 до 35
- для ППТ/ХТ^/ИНД, ППT/ХT-PR/ИНД (с СДИр)	от 13 до 35
- для 11ПТ/ХТ-Р1<1	от 7,5 до 48
- для ППТ/ХТ^1/ИНД (с ЖКИ)	от 10,5 до 48
- для ППТ/ХТ^1/ИНД (с СДИр)	от 12,5 до 48
- для 1111Т/ХТ-Е	от 11 до 42
- для ППТ/ХТ-Е/ИНД (с ЖКИ)	от 14 до 42
- для ППТ/ХТ-Е/ИНД (с ЖКИ TID10)	от 11 до 42
- для 11Т/ХТ-М	от 11 до 35
- для 11Т/ХТ-М/ИНД (с ЖКИ)	от 14 до 35
- для 11Т/ХТ-М/ИНД (с СДИр)	от 16 до 35
- для 11Т/МБ	от 9 до 42
- для 11Т/ФБ	от 9 до 32
- для 11Т/ФБ/ИНД (с ЖКИ TID10)	от 9 до 32
- для 11Т/1Б	от 9 до 32
- для 11Т/ХТ-Э2	от 10 до 42
- для 11Т/ХТ-Э2/ИНД (с ЖКИ)	от 13 до 42
- для 11Т/ХТ-Э2/ИНД-СДИр	от 15 до 42
- для ППТ/ХТ-Э2И/ИНД-СДИ1)	от 15 до 42
Максимальное допускаемое напряжение питания постоянного тока ППТ/Exi, ППТ/Exdi, В: - для ППТ/ХТ-W/Exi, ППТ/ХТ-W/Exdi, ППТ/ХТ-PR/Exi, ППТ/ХТ-PR/E\di, ППТ/ХТ-Y/Exi, ППТ/ХТ-Y/Exdi, ППТ/XT-PRl/Exi, ППТ/XT-PRl/Exdi, ППТ/ХТ-Э1/Ем, ППТ/ХТ-Э1/Ех&, ППТ/ХТ-E/Exi, ППТ/ХТ-E/Exdi, ППТ/ХТ-Е/Ех/ИНД (с ЖКИ TID10), ППТ/ХТ-Е/Ех^/ИНД (с ЖКИ TID10), ППТ/ХТ-М/Exi, ППТ/ХТ-M/Exdi, ППТ/ФБ-PR/Exi, ППТ/ФБ-PR/Exdi, ППТ/ПБ-PR/Exi, ППТ/ПБ-PR/Exdi, ППТ/ХТ-Э2, ППТ/ХТ-Э2И/ИНД-СДИ; -   1111Т/ХТ-\¥/Е\ЕИ11Д, ППТ/ХТ-№/Е\^/ИНД, ППТ/ХТ-Э1/Ех1/ИНД, III1Т/ХТ-Э1/Exdi/Eil 1Д, ППT/XT-PR/Exi/ИНД,	30
ППT/XT-PR/E\di/ИНД, ППТ/ХТ-У/Ех/ИНД, ППТ/ХТД/Ех^/ИНД, 11ПТ/ХТ-Р1<1/Е\РИ11Д, ППТ/ХТ^1/Е\^/ИНД, ППТ/ХТ-E/Exi/ИНД (с ЖКИ), ППТ/ХТ-Е/Ех^/ИНД (с ЖКИ), ППТ/ХТ-M/Exi/ИНД, ППТ/ХТ-МТЕх^/ИНД, ППТ/ХТ-Э2/ИНД (с ЖКИ); - для ППТ/МП/Exi, ППТ/МП/Е\1/ИНД, ППТ/МП/Exdi, ППТ/МП/Е\Ш/ИНД, ППТ/ХТ-Э1/Ем/ИНД-СДИр, ППТ/ХТ-Э1/Ех^/ИНД-СДИр, ППT/XT-PR/E\i/ИНД-СДИр, ППТ/ХТ-PR/Exdi/ИНД-СДИр,   ППТ/ХТД/Ем/ИНД-СДИр,   ППТ/ХТ- Y/Exdi/ИНД-СДИр, 11ПТ/ХТ-Р1<1/Е\ЕИ11Д-СДИр, ППТ/ХТ-PR1/E\di/ИНД-СДИр, ППТ/ХТ-МТЕя/ИНД-СДИр, ППТ/ХТ-	29
M/Exdi/ИНД-СДИр, ППТ/ХТ-Э2/ИНД-СДИр;	28

Наименование характеристики	Значение
- ППТ/ФБ-PR/Exi, ППТ/ФБ-PR/Exdi, ППТ/ПБ-PR/Exi, ППТ/ПБ-PR/Exdi; - ППТ/ФБ-E/Exi, ППТ/ФБ-E/Exdi, ППТ/ФБ-Е/Ея/ИНД, ППТ/ФБ-E/Exdi/ИНД (с ЖКИ TID10)	17,5 (FISCO) 17,5; 24 (FISCO)
Электрическое сопротивление изоляции между измерительными цепями ППТ и защитным корпусом, а также между электрически разобщенными измерительными цепями ППТ с двумя и более ЧЭ: - для ТСМУ 031/МП, ТСПУ 031/МП, ТСМУ 031/МП/ИНД, ТСПУ 031/МП/ИНД, ТСМУ 031/МБ, ТСПУ 031/МБ - для остальных 1П ПТ, МОм, не менее:	указано в таблице 13 20
Электрическое сопротивление изоляции между измерительными цепями 11Т и защитным корпусом, а также между электрически разобщенными измерительными цепями 11Т с двумя и более ЧЭ при температуре плюс 40 °С и относительной влажности 100 %, МОм, не менее	0,5
Условное давление среды, температуру которой измеряют, МПа	от 0,4 до 16,0
Диаметр погружаемой части защитного корпуса, мм	от 2 до 20
Диаметр установочной поверхности защитного корпуса, мм, не менее	12
Длина соединительного кабеля, мм	от 100 до 20000
Длина монтажной части защитного корпуса, мм	от 8 до 200002)
Масса, г	от 200 до 7600
Средняя наработка на отказ, ч, не менее: - для 11Т1 с корпусами типов «К1», «К2», ТСМУ 031С, ТСМУ 031П с верхним пределом диапазона измерений +150 °С, ТСПУ 031С, ТСПУ 031П с верхним пределом диапазона измерений +200 °С - для ТХАУ 031, ТННУ 031 с верхним пределом диапазона измерений температуры свыше +1100 °С до +1200 °С - для остальных Ш1Т	175 200 8500 100 000
Средний срок службы, лет, не менее: - для ППТП с корпусами типов «К1», «К2», ТСМУ 031С, ТСМУ 031П с верхним пределом диапазона измерений +150 °С, ТСПУ 031С, ТСПУ 031П с верхним пределом диапазона измерений +200 °С - для ТХАУ 031, ТННУ 031 с верхним пределом диапазона измерений температуры свыше +1100 °С до +1200 °С - для остальных Ш1Т	20 1 12,5
Вид климатического исполнения по ГОСТ 15150-69	О1, ОМ1, ОМ2, ОМ3, М1, М3
Группа исполнения по ГОСТ Р 52931-2008 в диапазоне температур окружающего воздуха от -65 до +85 °С	Д2
Степень защиты от воздействия воды, твердых тел (пыли) по ГОСТ 14254-2015	IP54, IP65, IP66, IP66/IP67, IP66/IP68
Маркировка взрывозащиты	1Ex d II T6...T1 Gb X 0Ex ia IIC T6...T1 Ga X

Наименование характеристики

Значение

Примечания: 1 ППТ/ХТ-Э2И/ИНД-СДИ - ППТ с измерительным преобразователем ИП/ХТ-Э2 с опцией подключения СДИ. 2 Для погружаемых ППТС с длинами монтажной части свыше 4500 до 20000 мм только для ППТС с защитным корпусом на основе кабелей КНМСН, КНМСМ, КТМС. 3 Для ППТС типа ТСПУ 031 с верхним пределом диапазона измерений температуры св. +300 °С до +600 °С, типов ТХАУ 031, ТХКУ 031, ТННУ 031 с верхним пределом диапазона измерений температуры св. +300 °С до +700 °С длина монтажной части не менее 60 мм.

Таблица 11 - Время термической реакции ТСМУ 031С, ТСПУ 031С

Диаметр монтажной части защитного корпуса Ш1ТС, мм	Время термической реакции Т0,63, с, не более
10	15,0
8 10 с переходом на 8 на длине 40 или 60 мм	9,0
10 с переходом на 6 на длине 160 мм 10 с переходом на 6,5 на длине 40 мм 10 с переходом на 4,5 на длине 20 мм или 30 мм 8 с переходом на 6 на длине 45 мм 6	6,0
5	6,0
4	5,0
3	4,5
2	4,0

Таблица 12 - Время термической реакции ТХАУ 031С, ТХКУ 031С, ТННУ 031С

Диаметр монтажной части защитного корпуса с ЧЭ закрытого типа или диаметр ЧЭ открытого типа, мм	Тип спая	Время термической реакции Т0,63, с, не более
10	изолированный	10,0
	неизолированный	5,0
10 с переходом на 8 на длине 60 мм 8	изолированный	8,0
	неизолированный	6,0
4,5	изолированный	5,0
	неизолированный	4,0
3,0	изолированный неизолированный	3,0
1,5	изолированный неизолированный	0,3

Таблица 13 - Электрическое сопротивление изоляции ТСМУ 031/МП, ТСПУ 031/МП, ТСМУ

031/МП/ИНД, ТСПУ 031/МП/ИНД, ТСМУ 031/МБ, ТСПУ 031/МБ
Диапазон температур, °С	Электрическое сопротивление изоляции, МОм
	для ППТ с ЧЭ и/или соединительными кабелями на основе кабелей КНМСН, КНМСМ	кроме ППТ с ЧЭ и/или соединительными кабелями на основе кабелей КНМСН, КНМСМ
от +15 до +35	1	20
от +100 до +250 включ.	1	5
св. +250 до +450 включ.	1	2
св. +450 до +600	0,5	0,5

Знак утверждения типа

наносится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на шильдик или на этикетку, прикрепленные к ППТ.

Комплектность средства измерений

Таблица 14

Наименование	Обозначение	Количество
Преобразователи температуры программируемые	ТСМУ 031, ТСПУ 031, ТХАУ 031, ТХКУ 031, ТННУ 031	1 шт. (модель и исполнение -в соответствии с заказом)
Паспорт	РГАЖ 2.821.031 ПС	1 экз.
Руководство по эксплуатации	РГАЖ 0.282.007 РЭ	1 экз.
Габаритный чертеж (ГЧ)	-	1 экз.
Примечание: РЭ и ГЧ поставляются в одном экземпляре с первой партией ППТ.

Сведения о методиках (методах) измерений приведены в разделе 2.3 РГАЖ 0.282.007 РЭ.

Нормативные документы, устанавливающие требования к преобразователям температуры программируемым ТСМУ 031, ТСПУ 031, ТХАУ 031, ТХКУ 031, ТННУ 031

ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования;

ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

РГАЖ 0.282.007 ТУ Преобразователи температуры программируемые ТСМУ 031, ТСПУ 031, ТХАУ 031, ТХКУ 031, ТННУ 031. Технические условия.

Изготовитель

Закрытое акционерное общество Специализированное конструкторское бюро «Термоприбор» (ЗАО СКБ «Термоприбор»)

ИНН 7724123433

Адрес: 141070, Московская обл., г. Королев, ул. Пионерская, д. 4, к. 82-6 Юридический адрес: 115201, г. Москва, ул. Котляковская, д. 6, стр. 8 Тел./факс: +7 (495) 516-01-48, 516-50-21, 516-50-24

E-mail: info@termopribor.com

Web-сайт: www.termopribor.msk.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77 Факс: +7 (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» октября 2023 г. № 2101

Лист № 1 Регистрационный № 65471-16 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Альфа-бета-радиометры РКС-01А «Абелия»

Назначение средства измерений Альфа-бета-радиометры РКС-01А «Абелия» (далее - радиометры) предназначены для измерений:

- активности альфа- и бета-излучающих радионуклидов в плоских источниках;

- активности альфа- и бета-излучающих радионуклидов на фильтрах типа АФА с площадью рабочей поверхности до 20 см²;

- объемной активности бета-излучающих радионуклидов в аэрозольных пробах, отобранных на фильтр типа АФА с учетом объема прокачанного через него воздуха;

- суммарной альфа- и бета-активности в толстослойных счетных образцах по аттестованной методике измерений;

- объемной суммарной альфа-активности аэрозолей в воздухе по аттестованной методике измерений;

- уровня снимаемого радиоактивного загрязнения поверхностей альфа- и бета-излучающими радионуклидами по аттестованной методике измерений и иных физических величин по аттестованным методикам измерений.

Описание средства измерений

Принцип действия радиометров основан на измерении активности радионуклидов радиометрическим методом с применением полупроводниковых детекторов.

Объемная активность бета-излучающих радионуклидов в аэрозольных пробах, отобранных на фильтр типаАФА, рассчитывается по измеренной активности радионуклидов на фильтре с введением в расчет объема прокачанного через фильтр воздуха, измеренного на пробоотборной установке, не входящей в состав радиометра.

По аттестованным методикам измерений радиометры могут измерять суммарную альфа-и бета-активность в толстослойных счетных образцах, объемную суммарную альфа-активность аэрозолей в воздухе, уровень снимаемого радиоактивного загрязнения поверхностей альфа- и бета-излучающими радионуклидами и других величин.

Результаты измерений (включая измерения, проводимые по методикам измерений) отображаются на дисплее радиометра.

Радиометр собран в едином корпусе, внутри которого находятся:

- узел детектирования;

- свинцовая защита (опционально);

- электронная часть;

- узел питания.

На лицевой стороне радиометра расположены: дисплей, клавиатура, держатель для образцов с загрузочным лотком, сетевой выключатель.

Сбоку на корпусе радиометра находятся ручки для переноски прибора.

На задней стороне радиометра имеются разъем для подключения к сети питания и разъем USB для вывода информации на персональный компьютер (ПК), а также табличка, на которой нанесены маркировочные обозначения.

Управление радиометром и индикация всей необходимой информации осуществляются с помощью встроенного программного обеспечения.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, в цифровом обозначении по системе нумерации предприятия-изготовителя наносится типографским способом на табличку, расположенную на задней панели радиометра.

Формат нанесения заводского номера: «Зав. № XY Год 20___г.», где Х - число от 0 до

бесконечности, Y - число от 0 до 9, год выпуска указывается в полном формате.

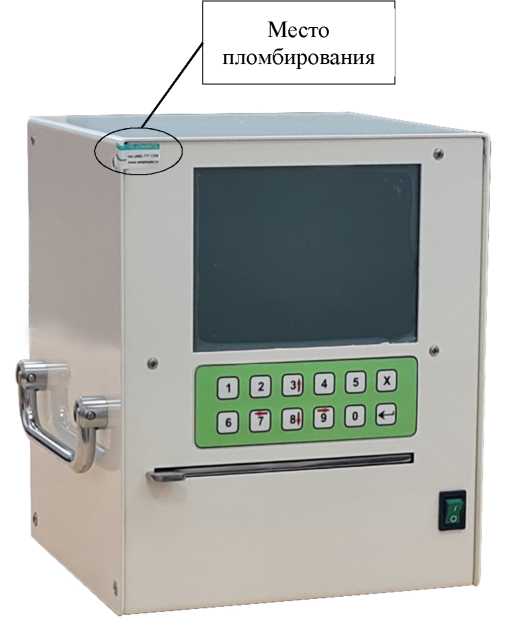

Общий вид радиометра с указанием мест для размещения знака утверждения типа, заводского номера и местами пломбировки представлен на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) радиометра состоит из двух частей: встроенного и прикладного.

Прикладное ПО «Абелия» устанавливается на персональный компьютер и предназначено для дистанционного управления радиометром и для считывания и хранения измеренных данных.

Радиометр имеет встроенное ПО, являющееся метрологически значимой частью, записанное в энергонезависимую память микроконтроллера на этапе изготовления радиометра. Защита от несанкционированного изменения программы обеспечивается наличием кода доступа к сервисному режиму, который известен только на предприятии-изготовителе, и опломбированием прибора. Встроенное ПО устанавливается на стадии производства. Доступа к цифровому идентификатору встроенного ПО нет.

Конструкция радиометра исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

Уровень защиты встроенного программного обеспечения - «высокий», прикладного ПО Абелия» - «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО Встроенное Прикладное	РКС-01А «Абелия» «Абелия»
Номер версии (идентификационный номер) ПО Встроенное Прикладное	01.ХХХ 2.Х.Х.Х
Цифровой идентификатор ПО Встроенное Прикладное	отсутствует отсутствует
Примечания: Х - метрологически незначимая часть (число от 0 до бесконечности); встроенное ПО устанавливается на стадии производства, доступа к цифровому идентификатору встроенного ПО нет.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений активности альфа-излучающих радионуклидов в плоских источниках, Бк	от 1 •IO-2 до 1 •IO4
Диапазон измерений активности бета-излучающих радионуклидов в плоских источниках*, Бк	от 1-10-1 до 1 •Ю5
Диапазон измерений объемной активности бета-излучающих радионуклидов в аэрозольных пробах, отобранных на фильтр типа АФА, при объеме прокачанного через него воздуха 1 м3, Бк/м3	от 1-10-1 до 1 • 105
Пределы допускаемой основной относительной погрешности измерений активности альфа- излучающих радионуклидов в плоских источниках, %	±15
Пределы допускаемой основной относительной погрешности измерений активности бета- излучающих радионуклидов в плоских источниках*, %	±15
Пределы допускаемой относительной погрешности измерений объемной активности бета-излучающих радионуклидов в аэрозольных пробах, отобранных на фильтр типа АФА при объеме прокачанного через него воздуха 1 м3**, %	±25
Диапазон энергий регистрируемого альфа-излучения, МэВ	от 2,5 до 10,0
Диапазон энергий регистрируемого бета-излучения, МэВ	от 0,05 до 3,5

Наименование характеристики	Значение
Пределы дополнительной относительной погрешности измерений активности альфа- и бета-излучающих радионуклидов в плоских источниках при изменении температуры окружающей среды относительно нормальных условий, %	±5
Пределы дополнительной относительной погрешности измерений активности альфа- и бета- излучающих радионуклидов в плоских источниках приотклонении напряжения и частоты сети от их номинальных значений, %	±5
*- Диапазон измерений активности бета-излучающих радионуклидов в плоских источниках и пределы допускаемой основной относительной погрешности измерений активности бета- излучающих радионуклидов в плоских источниках указаны для радионуклидов 90Sr+90Y. **- При погрешности определения объема воздуха, прокачанного через аэрозольный фильтр, не более ±15 %.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Время установления рабочего режима, мин, не более	15
Время непрерывной работы, ч, не менее	24
Нестабильность показаний за 8 ч непрерывной работы, %, не более	±5
Электропитание радиометра от однофазной сети переменного тока - напряжение, В - частота, Г ц	220tii (50±1)/(60±1,2)
Мощность, потребляемая радиометром, В\Л, не более	20
Габаритные размеры (длинахширинахвысота), мм, не более	260х188х248
Масса, кг, не более - без свинцовой защиты	7,4
- со свинцовой защитой	24,2
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при 35 °С и более низких	от -10 до +50
температурах без конденсации влаги, %	до 98
- атмосферное давление, кПа	от 84,0 до 106,7
Средняя наработка на отказ, ч	30 000
Назначенный срок службы, лет	30

Знак утверждения типа

наносится типографским способом на табличку, расположенную на задней панели радиометра, и типографским способом на титульные листы руководства по эксплуатации АЖНС.412121.004РЭ и паспорта АЖНС.412121.004ПС.

Лист № 5

Всего листов 6 Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Альфа-бета-радиометр РКС-01 «Абелия»	АЖНС.412121.004	1 шт.
Комплект инструментов и принадлежностей: - подложки для счетных образцов - контрольный источник альфа и бета-излучения	-	1 компл.
Комплект запасных частей: - кабель питания - предохранитель плавкий	-	1 компл.*
ПО «Абелия» на электронном носителе	-	1 шт.*
Руководство оператора ПО «Абелия»	-	1 экз.*
Паспорт на контрольный источник	-	1 экз.
Руководство по эксплуатации	АЖНС.412121.004 РЭ	1 экз.
Паспорт	АЖНС.412121.004 ПС	1 экз.
* В соответствии с требованиями заказчика

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации АЖНС.412121.004РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2022 г. № 3341 «Об утверждении государственной поверочной схемы для средств измерений активности, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»;

АЖНС.412121.004ТУ Альфа-бета-радиометры РКС-01А «Абелия». Технические условия.

Изготовитель

Общество с ограниченной ответственностью «НТЦ Амплитуда»

(ООО «НТЦ Амплитуда»)

ИНН 7735092057

Адрес: 124460, г. Москва, г. Зеленоград, пр-кт. Генерала Алексеева, д. 15

Телефон: +7(495) 777-13-59

Факс: +7(495) 777-13-58

E-mail: info@amplituda.ru

Web-сайт: www.amplituda.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: +7(812)251-76-01

Факс +7(812)713-01-14

Е-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

в части вносимых изменений:

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности:

141570, Московская обл., р-н Солнечногорский, рп. Менделеево, ФГУП «ВНИИФТРИ», к. 24

Телефон: +7 (495) 546-45-00

Факс: +7 (495) 546-45-01

Web-сайт: https://www.rostest.ru/

Е-mail: info.mdl@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30083-2014.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» октября 2023 г. № 2101

Лист № 1 Регистрационный № 68664-17                                           Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы поверочные портативные КПП-4

Назначение средства измерений

Комплексы поверочные портативные КПП-4 (далее - комплексы КПП-4) предназначены для воспроизведения и измерения частоты вращения вала, угла поворота при поверке преобразователей скорости и направления воздушного потока.

Описание средства измерений

К настоящему типу средств измерений относятся комплексы КПП-4 следующих модификаций КПП-4 и КПП-4М, которые отличаются друг от друга типом раскручивающего устройства, а также наличием автономного программного обеспечения у модификации КПП-4М.

Принцип действия комплексов КПП-4 при воспроизведении и измерении частоты вращения вала основан на вращении ротора электродвигателя. Регулировка частоты вращении ротора электродвигателя производится цифровым регулятором с широтно-импульсной модуляцией. Частота вращения ротора электродвигателя измеряется оптроном. Воспроизведенные и измеренные значения частоты вращения вала отображаются на дисплее цифрового регулятора в об/мин. Измерения угла поворота осуществляется лимбом со стрелкой.

Конструктивно комплексы КПП-4 выполнены в виде кейса для хранения и перевозки, в котором располагаются два раскручивающих устройства, лимб со стрелкой, кронштейны и крепежные приспособления, вспомогательное оборудование.

Раскручивающие устройства отличаются конструктивным исполнением и диапазонами воспроизведения и измерения частоты вращения вала.

В состав модификации комплексов КПП-4 входят раскручивающие устройства 18802 и 18811. Раскручивающее устройство 18802 состоит из шагового электродвигателя, цифрового регулятора с дисплеем и органами управления, адаптера для крепления электродвигателя на оси преобразователей скорости воздушного потока. Раскручивающее устройство 18811 имеет аналогичную конструкцию и отличается только типом применяемого двигателя, используется коллекторный электродвигатель.

В состав модификации комплексов КПП-4М входят раскручивающие устройства КПП-4М-1 и КПП-4М-2, отличающиеся конструктивным исполнением и диапазонами воспроизведения и измерения частоты вращения вала. Раскручивающие устройства КПП-4М-1 и КПП-4М-2 состоят из шагового электродвигателя, цифрового регулятора, адаптера для крепления электродвигателя на оси преобразователей скорости воздушного потока.

Лимб со стрелкой состоит из лимба со шкалой, стрелки, приспособления для закрепления преобразователей направления воздушного потока.

Значения частоты вращения вала при измерениях для модификации КПП-4 отображаются на дисплее раскручивающих устройств, для модификации КПП-4М - на рабочем поле программного обеспечения комплексов КПП-4М, где пересчитываются в значения скорости воздушного потока. Измеренные значения угла поворота вала снимаются со шкалы лимба.

Заводской номер наносится на кейс комплексов КПП-4 в виде шильдика. Нанесение знака поверки на комплексы КПП-4 не предусмотрено.

Общий вид комплексов КПП-4 представлен на рисунках 1-2.

Схема пломбирования комплексов КПП-4 от несанкционированного доступа представлена на рисунке 3.

Место нанесения заводского номера

1 - раскручивающее устройство 18802, 2 - раскручивающее устройство 18811, 3 - кронштейны и крепежные приспособления, 4 - лимб со стрелкой, 5 - электродвигатели раскручивающих устройств

Рисунок 1 - Общий вид комплексов поверочных портативных КПП-4, модификация КПП-4

1

2

3

4

1 - раскручивающее устройство КПП-4М-1, 2 - раскручивающее устройство КПП-4М-2,

3 - кронштейны и крепежные приспособления, 4 - лимб со стрелкой

Рисунок 2 - Общий вид комплексов поверочных портативных КПП-4, модификация КПП-4М

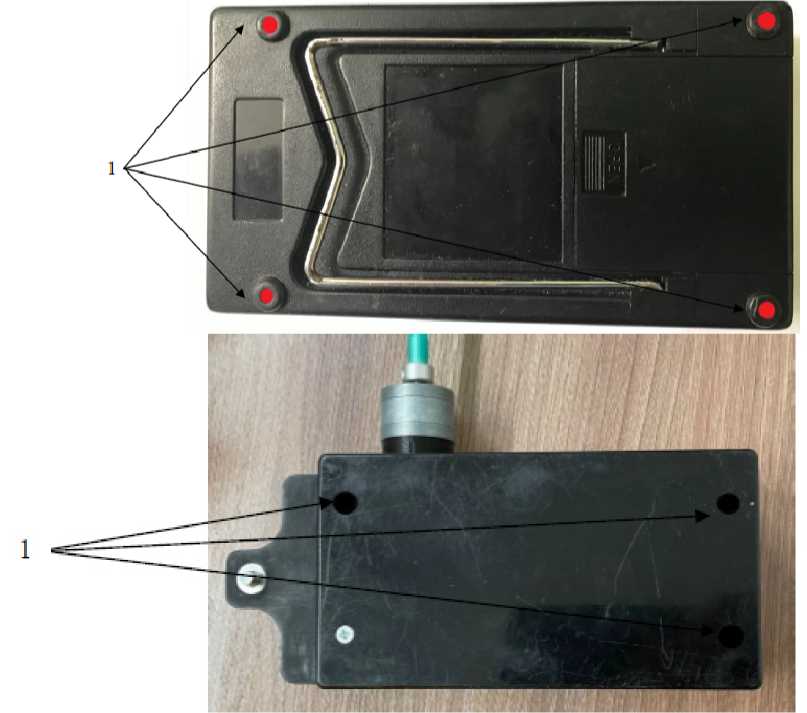

1 - пломбы на корпусе Рисунок 3 - Схема пломбирования комплексов КПП-4 (модификация КПП-4 - сверху, модификация КПП-4М - снизу)

Программное обеспечение

Комплексы КПП-4 модификации КПП-4 имеют встроенное программное обеспечение (далее - ПО) «18860.hex», обеспечивающее управление работой раскручивающих устройств 18802 и 18811, обработку и отображение измеренных значений на дисплеях раскручивающих устройств, задание и поддержание оборотов электродвигателя.

Комплексы КПП-4 модификации КПП-4М имеют встроенное ПО «ROT_Cnt v 1.3», обеспечивающее управление работой раскручивающих устройств КПП-4М-1 и КПП-4М-2, обработку и передачу измеренных значений, задание и поддержание оборотов электродвигателя и автономное ПО «KPP4m control app», предназначенное для сбора, обработки, архивации и отображения результатов измерений.

Встроенное ПО установлено в микропроцессор раскручивающих устройств.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Рекомендации Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
	мод. КИИ-4	мод. К	ПП-4М
	встроенное	встроенное	автономное
Идентификационное наименование ПО	18860.hex	ROT_Cnt v 1.3	KPP4m control app
Номер версии (идентификационный номер) ПО	не ниже 1.05	не ниже 1.3	не ниже 2.001
Цифровой идентификатор ПО (алгоритм CRC32)	5B53C556	-	-
Примечание - значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанной версии.

Метрологические и технические характеристики.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон воспроизведения и измерения частоты вращения вала, об/мин	от 20 до 15000
Пределы допускаемой абсолютной погрешности воспроизведения и измерения частоты вращения вала, об/мин	±0,003^го*
Диапазон измерения угла поворота, °	от 0 до 360
Пределы допускаемой абсолютной погрешности измерения угла поворота, °	±1
* го - показания значения частоты вращения вала, об/мин

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон задания эквивалентной скорости воздушного потока, м/с	от 0,2 до 100
Электрическое питание источника постоянного тока: -напряжение, В	от 9 до 15
Потребляемая мощность, Вт, не более	0,5

Продолжение таблицы 3

Средняя наработка до отказа, ч, не менее	10000
Средний срок службы, лет	10
Габаритные размеры, мм, не более:
- длина	550
- ширина	430
- высота	215
Масса, кг, не более	10,0
Условия эксплуатации:
- температура воздуха, °С	от +15 до +35
- относительная влажность воздуха, %	от 10 до 90

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским методом.

Комплектность средства измерения

Таблица 4 - Комплектность комплексов поверочных портативных КПП-4

Наименование	Обозначение	Кол-во
Комплекс поверочный портативный КПП-4 в	КПП-4 / КПП-4М	1 шт.
составе:	18802 и 18811 для модификации КПП-4 /	1 комплект
- раскручивающее устройство;	КПП-4М-1 и КПП-4М-2
- лимб со стрелкой;	модификации КПП-4М Лимб	1 шт.
- кронштейн и приспособления для крепления;	-	1 шт.
- кейс для хранения и перевозки	кейс	1шт.
Руководство по эксплуатации «Комплексы поверочные портативные КПП-4»	ЯКИН.665600.676 РЭ4	1 шт.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации «Комплексы поверочные портативные КПП-4», раздел 1.1.4.

Нормативные и технические документы, устанавливающие требования к средству измерений

Технические условия «Комплексы поверочные портативные КПП-4. ЯКИН.665600.676 ТУ4».

Изготовитель

Закрытое акционерное общество Лаборатория новых информационных технологий «ЛАНИТ» (ЗАО «ЛАНИТ»)

ИНН 7727004113

Юридический адрес: 105066, г. Москва, вн. тер. г. муниципальный округ Басманный,

ул. Доброслободская, д.5, помещ.1, эт./ком. 2/17д Адрес: 129075, г. Москва, Мурманский пр-д, д. 14, к. 1

Телефон: +7 (495) 967-66-50

Web-сайт: www.lanit.ru

E-mail: lanit@lanit.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» октября 2023 г. № 2101

Лист № 1 Регистрационный № 81409-21 Всего листов 26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мультиметры цифровые RGK DM

Назначение средства измерений

Мультиметры цифровые RGK DM (далее по тексту - мультиметры) предназначены для измерений напряжения постоянного и переменного тока; силы постоянного и переменного тока; электрического сопротивления постоянному току; электрической емкости; частоты; температуры с помощью преобразователей термоэлектрических (термопар).

Описание средства измерений

Мультиметры представляют собой портативные переносные цифровые измерительные приборы (ЦИП), построенные на базе специализированных интегральных микросхем для мультиметров.

Принцип действия мультиметров заключается в преобразовании входного аналогового сигнала с помощью АЦП, дальнейшей его обработке и отображении результатов измерений на жидкокристаллическом индикаторе (ЖКИ).

Мультиметры выпускаются в следующих модификациях: RGK DM-10, RGK DM-12, RGK DM-15, RGK DM-20, RGK DM-25, RGK DM-30, RGK DM-40, RGK DM-50.

Модификации отличаются между собой набором выполняемых функций, напряжением питания, габаритными размерами и массой.

Функциональные отличия модификаций представлены в таблице 1.

Для измерений напряжения и силы переменного тока в мультиметрах использованы детекторы среднеквадратических (RMS) или истинных среднеквадратических (True RMS) значений.

Управление процессами измерений осуществляется при помощи встроенного микроконтроллера. Результаты измерений отображаются на ЖКИ в цифровом виде и в виде сегментной гистограммы (модификации RGK DM-40, RGK DM-50).

Мультиметры имеют сервисные функции индикации заряда батареи питания, подсветки ЖКИ, автоматического отключения при бездействии, удержания показаний, регистрации минимальных и максимальных значений, перегрузки, автоматического/ручного выбора диапазона измерений. Также мультиметры обладают функциями определения целостности цепи, коэффициента заполнения, проверки диодов, транзисторов, бесконтактного датчика напряжения, фильтра нижних частот.

Основные узлы мультиметров: входные делители, блок нормализации сигналов, АЦП, микроконтроллер, устройство управления, блок питания, клавиатура, ЖКИ.

Конструктивно мультиметры выполнены в пластиковых корпусах прямоугольной формы. На лицевой панели расположены ЖКИ, функциональные клавиши, поворотный переключатель режимов работы, входные разъемы.

На задней панели находятся батарейный отсек и подставка для удобства работы с мультиметром в настольном положении.

Общий вид мультиметров представлен на рисунках 1 - 8. Общий вид наклеек, которые наносятся на тыльную панель корпуса мультиметров, представлен на рисунке 9, с указанием места нанесения серийного номера, места нанесения знака утверждения типа.

Нанесение знака поверки на мультиметры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) мультиметров не предусмотрено.

Место нанесения серийных номеров - на тыльной панели корпуса; способ нанесения -типографская печать на бумажной наклейке; формат - цифровой код: 8 цифр.

Рисунок 3 - Общий вид мультиметров модификации RGK DM-15

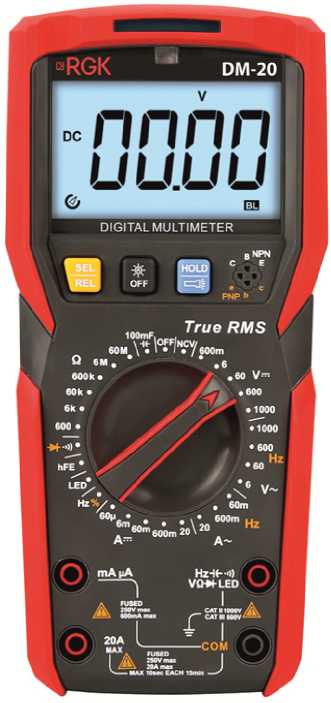

Рисунок 4 - Общий вид мультиметров модификации RGK DM-20

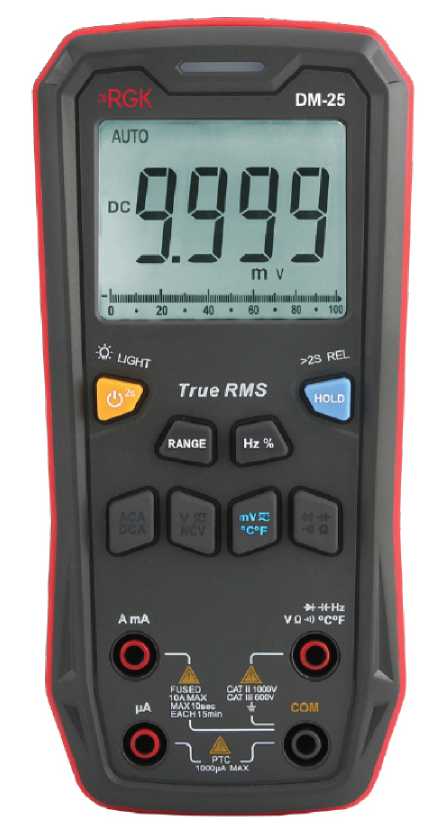

Рисунок 5 - Общий вид мультиметров модификации RGK DM-25

Рисунок 6 - Общий вид мультиметров модификации RGK DM-30

Рисунок 7 - Общий вид мультиметров модификации RGK DM-40

00000

AC*DC

• Нж%

HW-ao«nA.'

15/10/22 11=11

Ш

.               . FUSFD

U«1O»«:EACK «1И»П-----±    '

Рисунок 8 - Общий вид мультиметров модификации RGK DM-50

Место нанесения серийного номера

Место нанесения знака утверждения типа

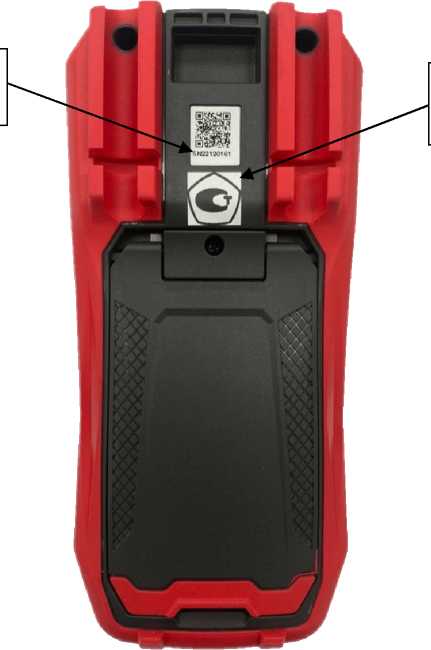

Рисунок 9 - Общий вид наклеек с указанием места нанесения серийного номера и места нанесения знака утверждения типа

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Функциональные характеристики

Наименование характеристики	Значение для модификаций
	RGK DM-10	RGK DM-12	RGK DM-15	RGK DM-20	RGK DM-25	RGK DM-30	RGK DM-40	RGK DM-50
Измерение напряжения постоянного тока	Да	Да	Да	Да	Да	Да	Да	Да
Измерение напряжения переменного тока	Да	Да	Да	Да	Да	Да	Да	Да
Измерение силы постоянного тока	Да	Да	Да	Да	Да	Да	Да	Да
Измерение силы переменного тока	Нет	Да	Да	Да	Да	Да	Да	Да
Измерение силы постоянного и переменного тока с помощью внешних токоизмерительных клещей	Нет	Нет	Нет	Нет	Нет	Да	Нет	Да

Наименование характеристики	Значение для модификаций
	RGK DM-10	RGK DM-12	RGK DM-15	RGK DM-20	RGK DM-25	RGK DM-30	RGK DM-40	RGK DM-50
Измерение электрического сопротивления постоянному току	Да	Да	Да	Да	Да	Да	Да	Да
Измерение электрической емкости	Нет	Да	Да	Да	Да	Да	Да	Да
Измерение частоты	Нет	Нет	Нет	Да	Да	Да	Да	Да
Измерение температуры с помощью термопар	Да	Нет	Нет	Нет	Да	Да	Да	Да
Относительные измерения	Нет	Нет	Нет	Да	Да	Да	Да	Да
Проверка целостности цепи	Да	Да	Да	Да	Да	Да	Да	Да
Проверка диодов	Да	Да	Да	Да	Да	Да	Да	Да
Проверка светодиодов	Нет	Нет	Нет	Да	Нет	Нет	Нет	Нет
Проверка транзисторов	Нет	Нет	Нет	Да	Нет	Нет	Нет	Нет
Датчик напряжения	Нет	Нет	Да	Да	Да	Да	Нет	Нет
Фильтр нижних частот	Нет	Нет	Нет	Нет	Нет	Нет	Да	Да
Функция удержания показаний	Да	Да	Да	Да	Да	Да	Да	Да
Функция регистрации минимальных и максимальных значений	Нет	Нет	Нет	Нет	Нет	Да	Да	Да
Метод измерений RMS	Да	Да	Нет	Нет	Нет	Нет	Нет	Нет
Метод измерений True RMS	Нет	Нет	Да	Да	Да	Да	Да	Да

Таблица 2 - Метрологические характеристики мультиметров модификации RGK DM-10 в режиме измерений напряжения постоянного тока

Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, мВ, В
200,0 мВ	0,1 мВ	±(0,007^U+3 е.м.р.)
2000 мВ	1 мВ	±(0,005^U+2 е.м.р.)
20,00 В	0,01 В	±(0,007^U+3 е.м.р.)
200,0 В	0,1 В
600 В	1 В
Примечание - U - измеренное значение напряжения постоянного тока, мВ, В

Таблица 3 - Метрологические характеристики мультиметров модификации RGK DM-10 в режиме измерений напряжения , переменного тока

Пределы измерений, В	Частота, Гц	Разрешение (единица младшего разряда (е.м.р.)), В	Пределы допускаемой абсолютной основной погрешности измерений, В
200,0	от 40 до 400	0,1	±(0,012-U+3 е.м.р.)
600		1
Примечание - U - измеренное значение напряжения переменного тока, В

Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, мкА, мА, А
2000 мкА	1 мкА	±(0,01-1+2 е.м.р.)
20,00 мА	0,01 мА
200,0 мА	0,1 мА
10,00 А	0,01 А
Примечание - I - измеренное значение силы постоянного тока, мкА, мА, А

Таблица 5 - Метрологические характеристики мультиметров модификации RGK DM-10 в режиме измерений электрического сопротивления постоянному току

Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, Ом, кОм, МОм
200,0 Ом	0,1 Ом	±(0,01<R+2 е.м.р.)
2000 Ом	1 Ом	±(0,008<R+2 е.м.р.)
20,00 кОм	0,01 кОм
200,0 кОм	0,1 кОм
20,00 МОм	0,01 МОм	±(0,012<R+3 е.м.р.)
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм

Таблица 6 - Метрологические характеристики мультиметров модификации RGK DM-10 в режиме измерений температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K)

Поддиапазоны измерений,°С	Разрешение (единица младшего разряда (е.м.р.)),°С	Пределы допускаемой абсолютной основной погрешности измерений, °С1)
от -20 до 0 включ.	1	±4 е.м.р.
св. 0 до +100 включ.		±(0,01-T+4 е.м.р.)
св. +100 до +600 включ.		±(0,02^T+4 е.м.р.)
Примечания T - измеренное значение температуры, °С; 1) - погрешность нормирована без учета погрешности используемой термопары

Таблица 7 - Метрологические характеристики мультиметров модификации RGK DM-12 в режиме измерений напряжения постоянного тока

Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, мВ, В
200,0 мВ	0,1 мВ	±(0,007^U+3 е.м.р.)
2000 мВ	1 мВ	±(0,005^U+2 е.м.р.)
20,00 В	0,01 В	±(0,007^U+3 е.м.р.)
200,0 В	0,1 В
600 В	1 В
Примечание - U - измеренное значение напряжения постоянного тока, мВ, В

Пределы измерений	Частота, Гц	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, мВ, В
200,0 мВ	от 40 до 400	0,1 мВ	±(0,01-U+2 е.м.р.)
2000 мВ		1 мВ	±(0,007-U+3 е.м.р.)
20,00 В		0,01 В	±(0,01-U+2 е.м.р.)
200,0 В		0,1 В	±(0,012-U+3 е.м.р.)
600 В		1 В
Примечание - U - измеренное значение напряжения переменного тока, мВ, В

Таблица 9 - Метрологические характеристики мультиметров модификации RGK DM-12 в режиме измерений силы постоянного тока

Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, мкА, мА, А
200,0 мкА	0,1 мкА	±(0,01-1+2 е.м.р.)
2000 мкА	1 мкА
20,00 мА	0,01 мА
200,0 мА	0,1 мА
2,000 А	0,001 А
10,00 А	0,01 А
Примечание - I - измеренное значение силы постоянного тока, мкА, мА, А

Таблица 10 - Метрологические характеристики мультиметров модификации RGK DM-12 в режиме измерений силы переменного тока

Пределы измерений	Частота, Гц	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, мкА, мА, А
200,0 мкА	от 40 до 400	0,1 мкА	±(0,012++3 е.м.р.)
2000 мкА		1 мкА
20,00 мА		0,01 мА
200,0 мА		0,1 мА
2,000 А		0,001 А	±(0,015-1+5 е.м.р.)
10,00 А		0,01 А
Примечание - I - измеренное значение силы переменного тока, мкА, мА, А

Таблица 11 - Метрологические характеристики мультиметров модификации RGK DM-12 в режиме измерений электрического сопротивления постоянному току

Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, Ом, кОм, МОм
200,0 Ом	0,1 Ом	±(0,0PR+2 е.м.р.)
2000 Ом	1 Ом	±(0,008<R+2 е.м.р.)
20,00 кОм	0,01 кОм
200,0 кОм	0,1 кОм
20,00 МОм	0,01 МОм	±(0,012<R+3 е.м.р.)
200,0 МОм	0,1 МОм	±(0,05<R+10 е.м.р.)
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм

Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, нФ, мкФ, мФ
2,000 нФ	0,001 нФ	±(0,05^C+5 е.м.р.)
20,00 нФ	0,01 нФ	±(0,04^C+8 е.м.р.)
200,0 нФ	0,1 нФ
2,000 мкФ	0,001 мкФ
20,00 мкФ	0,01 мкФ
200,0 мкФ	0,1 мкФ
2,000 мФ	0,001 мФ	±0,1<
Примечание - C - измеренное значение электрической емкости, нФ, мкФ, мФ

Таблица 13 - Метрологические характеристики мультиметров модификации RGK DM-15 в режиме измерений напряжения постоянного тока

Поддиапазоны измерений, В	Разрешение (единица младшего разряда (е.м.р.)), В	Пределы допускаемой абсолютной основной погрешности измерений, В
от 0,000 до 4,299 включ.	0,001	±(0,005-U+3 е.м.р.)
св. 4,299 до 42,99 включ.	0,01
св. 42,99 до 429,9 включ.	0,1
св. 429,9 до 600 включ.	1
Примечание - U - измеренное значение напряжения постоянного тока, В

Таблица 14 - Метрологические характеристики мультиметров модификации RGK DM-15 в режиме измерений напряжения переменного тока

Поддиапазоны измерений, В	Частота, Гц	Разрешение (единица младшего разряда (е.м.р.)), В	Пределы допускаемой абсолютной основной погрешности измерений, В
от 0,000 до 4,299 включ.	от 45 до 400	0,001	±(0,01-U+5 е.м.р.)
св. 4,299 до 42,99 включ.		0,01	±(0,008^U+3 е.м.р.)
св. 42,99 до 429,9 включ.		0,1
св. 429,9 до 600 включ.		1
Примечание - U - измеренное значение напряжения переменного тока, В

Таблица 15 - Метрологические характеристики мультиметров модификации RGK DM-15 в режиме измерений силы постоянного тока

Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, мА, А
999,9 мА	0,1 мА	±(0,01-1+3 е.м.р.)
9,999 А	0,001 А
Примечание - I - измеренное значение силы постоянного тока, мА, А

Пределы измерений	Частота, Гц	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, мА, А
999,9 мА	от 45 до 400	0,1 мА	±(0,012^+3 е.м.р.)
9,999 А		0,001 А
Примечание -	I - измеренное значение силы переменного тока,		мА, А

Таблица 17 - Метрологические характеристики мультиметров модификации RGK DM-15 в режиме измерений электрического сопротивления постоянному току

Поддиапазоны измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, Ом, кОм, МОм
от 0,0 до 429,0 Ом включ.	0,1 Ом	±(0,01<R+2 е.м.р.)
св. 0,429 до 4,299 кОм включ.	0,001 кОм	±(0,008^R+2 е.м.р.)
св. 4,299 до 42,99 кОм включ.	0,01 кОм
св. 42,99 до 429,0 кОм включ.	0,1 кОм
св. 0,429 до 4,299 МОм включ.	0,001 МОм	±(0,015^R+3 е.м.р.)
св. 4,299 до 40,00 МОм включ.	0,01 МОм	±(0,02<R+5 е.м.р.)
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм

Таблица 18 - Метрологические характеристики мультиметров модификации RGK DM-15 в режиме измерений электрической емкости

Поддиапазоны измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, нФ, мкФ, мФ
от 0,000 до 4,299 нФ включ.	0,001 нФ	±(0,04^C+10 е.м.р.)
св. 4,299 до 42,99 нФ включ.	0,01 нФ
св. 42,99 до 429,0 нФ включ.	0,1 нФ	±(0,04^C+5 е.м.р.)
св. 0,429 до 4,299 мкФ включ.	0,001 мкФ
св. 4,299 до 42,99 мкФ включ.	0,01 мкФ
св. 42,99 до 429,0 мкФ включ.	0,1 мкФ
св. 0,429 до 4,000 мФ включ.	0,001 мФ	±0,1-C
Примечание - C - измеренное значение электрической емкости, нФ, мкФ, мФ

Таблица 19 - Метрологические характеристики мультиметров модификации RGK DM-20 в режиме измерений напряжения постоянного тока

Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, мВ, В
600,0 мВ	0,1 мВ	±(0,005^U+4 е.м.р.)
6,000 В	0,001 В	±(0,007^U+5 е.м.р.)
60,00 В	0,01 В	±(0,007^U+3 е.м.р.)
600,0 В	0,1 В
1000 В	1 В	±(0,007-U+10 е.м.р.)
Примечание - U - измеренное значение напряжения постоянного тока, мВ, В

Пределы измерений, В	Частота, Гц	Разрешение (единица младшего разряда (е.м.р.)), В	Пределы допускаемой абсолютной основной погрешности измерений, В
6,000		0,001
60,00	от 45 до 400	0,01	±(0,008-U+5 е.м.р.)
600,0		0,1
1000		1	±(0,01-U+10 е.м.р.)
6,000		0,001	±(0,01-U+8 е.м.р.)
60,00	св. 400 до 1000	0,01	±(0,015-U+8 е.м.р.)
600,0		0,1
1000		1	±(0,018^0+12 е.м.р.)
Примечание -	U - измеренное значение напряжения переменного тока, В

Таблица 21 - Метрологические характеристики мультиметров модификации RGK DM-20 в режиме измерений силы постоянного тока

Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, мкА, мА, А
60,00 мкА	0,01 мкА	±(0,008++8 е.м.р.)
6,000 мА	0,001 мА
60,00 мА	0,01 мА
600,0 мА	0,1 мА
20,00 А	0,01 А	±(0,02-1+5 е.м.р.)
Примечание - I - измеренное значение силы постоянного тока, мкА, мА, А

Таблица 22 - Метрологические характеристики мультиметров модификации RGK DM-20 в режиме измерений силы переменного тока

Пределы измерений	Частота, Гц	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, мА, А
60,00 мА	от 45 до 400	0,01 мА	±(0,0Г1+12 е.м.р.)
600,0 мА		0,1 мА	±(0,02-1+3 е.м.р.)
20,00 А		0,01 А	±(0,03-1+5 е.м.р.)
60,00 мА	св. 400 до 1000	0,01 мА	±(0,015-1+12 е.м.р.)
600,0 мА		0,1 мА	±(0,025-1+5 е.м.р.)
20,00 А		0,01 А	±(0,035-1+8 е.м.р.)
Примечание - I - измеренное значение силы переменного тока, мА, А

Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, Ом, кОм, МОм
600,0 Ом	0,1 Ом	±(0,008^R+5 е.м.р.)
6,000 кОм	0,001 кОм	±(0,008<R+3 е.м.р.)
60,00 кОм	0,01 кОм
600,0 кОм	0,1 кОм
6,000 МОм	0,001 МОм	±(0,015-R+5 е.м.р.)
60,00 МОм	0,01 МОм	±(0,015<R+25 е.м.р.)
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм

Таблица 24 - Метрологические характеристики мультиметров модификации RGK DM-20 в режиме измерений электрической емкости

Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, нФ, мкФ, мФ
6,000 нФ	0,001 нФ	±(0,05^C+35 е.м.р.)
60,00 нФ	0,01 нФ
600,0 нФ	0,1 нФ
6,000 мкФ	0,001 мкФ	±(0,025^C+20 е.м.р.)
60,00 мкФ	0,01 мкФ
600,0 мкФ	0,1 мкФ
6,000 мФ	0,001 мФ	±(0,06^C+10 е.м.р.)
60,00 мФ	0,01 мФ	±0,ГС
100,0 мФ	0,1 мФ
Примечание -	C - измеренное значение электрической емкости, нФ, мкФ, мФ

Таблица 25 - Метрологические характеристики мультиметров модификации RGK DM-20 в режиме измерений частоты

Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, Гц, кГц, МГц
60,00 Гц	0,01 Гц	±(0,001-F+4 е.м.р.)
600,0 Гц	0,1 Гц
6,000 кГц	0,001 кГц
60,00 кГц	0,01 кГц
600,0 кГц	0,1 кГц
10,00 МГц	0,01 МГц
Примечания F - измеренное значение частоты, Гц, кГц, МГц; Нижний предел измерений - 10 Гц

Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, мВ, В
9,999 мВ	0,001 мВ	±(0,007^U+8 е.м.р.)
99,99 мВ	0,01 мВ	±(0,007^U+3 е.м.р.)
999,9 мВ	0,1 мВ	±(0,005^U+3 е.м.р.)
9,999 В	0,001 В
99,99 В	0,01 В
999,9 В	0,1 В
Примечание - U - измеренное значение напряжения постоянного тока, мВ, В

Таблица 27 - Метрологические характеристики мультиметров модификации RGK DM-25 в режиме измерений напряжения , переменного тока

Пределы измерений	Частота, Гц	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, мВ, В
9,999 мВ	от 45 до 400	0,001 мВ	±(0,01-U+3 е.м.р.)
99,99 мВ		0,01 мВ
999,9 мВ		0,1 мВ	±(0,008-U+3 е.м.р.)
9,999 В		0,001 В
99,99 В		0,01 В
999,9 В		0,1 В
Примечание - U - измеренное значение напряжения переменного тока, мВ, В

Таблица 28 - Метрологические характеристики мультиметров модификации RGK DM-25 в режиме измерений силы постоянного тока

Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, мкА, мА, А
999,9 мкА	0,1 мкА	±(0,008++3 е.м.р.)
999,9 мА	0,1 мА	±(0,01-1+3 е.м.р.)
9,999 А	0,001 А
Примечание - I - измеренное значение силы постоянного тока, мкА, мА, А

Таблица 29 - Метрологические характеристики мультиметров модификации RGK DM-25 в режиме измерений силы переменного тока

Пределы измерений	Частота, Гц	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, мкА, мА, А
999,9 мкА	от 45 до 400	0,1 мкА	±(0,01-1+3 е.м.р.)
999,9 мА		0,1 мА	±(0,012++3 е.м.р.)
9,999 А		0,001 А
Примечание - I - измеренное значение силы переменного тока, мкА, мА, А

Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, Ом, кОм, МОм
99,99 Ом	0,01 Ом	±(0,008<R+8 е.м.р.)
999,9 Ом	0,1 Ом	±(0,008<R+2 е.м.р.)
9,999 кОм	0,001 кОм
99,99 кОм	0,01 кОм
999,9 кОм	0,1 кОм
9,999 МОм	0,001 МОм	±(0,015-R+3 е.м.р.)
99,99 МОм	0,01 МОм	±(0,02^R+5 е.м.р.)
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм

Таблица 31 - Метрологические характеристики мультиметров модификации RGK DM-25 в режиме измерений электрической емкости

Поддиапазоны измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, нФ, мкФ, мФ
от 0,00 до 99,99 нФ включ.	0,01 нФ	±(0,04^C+5 е.м.р.)
св. 99,99 до 999,9 нФ включ.	0,1 нФ
св. 0,9999 до 9,999 мкФ включ.	0,001 мкФ
св. 9,999 до 99,99 мкФ включ.	0,01 мкФ
св. 99,99 до 999,9 мкФ включ.	0,1 мкФ
св. 0,9999 до 9,999 мФ включ.	0,001 мФ	±0,1<
св. 10,00 до 42,99 мФ включ.	0,01 мФ
св. 42,99 до 99,9 мФ включ.	0,1 мФ
Примечание - C - измеренное значение электрической емкости, нФ, мкФ, мФ

Таблица 32 - Метрологические характеристики мультиметров модификации RGK DM-25 в режиме измерений частоты

Поддиапазоны измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, Г ц, кГц
от 10,00 до 99,99 Гц включ.	0,01 Гц	±(0,001-F+5 е.м.р.)
св. 99,99 до 999,9 Гц включ.	0,1 Гц
св. 0,9999 до 9,999 кГц включ.	0,001 кГц
от 10,00 до 12,00 кГц включ.	0,01 кГц
Примечания F - измеренное значение частоты, Гц, кГц; В диапазоне среднеквадратических значений входного напряжения переменного тока от 200 мВ до 30 В.

Таблица 33 - Метрологические характеристики мультиметров модификации RGK DM-25 в режиме измерений температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K)

Поддиапазоны измерений,°С	Разрешение (единица младшего разряда (е.м.р.)),°С	Пределы допускаемой абсолютной основной погрешности измерений, °C1)
от -40 до 0 включ.	1	±4 е.м.р.
св. 0 до +100 включ.		±(0,01-T+5 е.м.р.)
св. +100 до +400 включ.		±(0,02^T+5 е.м.р.)
Примечания T - измеренное значение температуры, °С; 1) - погрешность нормирована без учета погрешности используемой термопары

Таблица 34 - Метрологические характеристики мультиметров модификации RGK DM-30 в режиме измерений напряжения постоянного тока

Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, мВ, В
60,00 мВ	0,01 мВ	±(0,005^U+2 е.м.р.)
600,0 мВ	0,1 мВ
6,000 В	0,001 В	±(0,007^U+3 е.м.р.)
60,00 В	0,01 В
600,0 В	0,1 В
Примечание - U - измеренное значение напряжения постоянного тока, мВ, В

Таблица 35 - Метрологические характеристики мультиметров модификации RGK DM-30 в режиме измерений напряжения , переменного тока

Пределы измерений	Частота, Гц	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, мВ, В
60,00 мВ	от 45 до 1000	0,01 мВ	±(0,01-U+3 е.м.р.)
600,0 мВ		0,1 мВ
6,000 В		0,001 В	±(0,008/U+3 е.м.р.)
60,00 В		0,01 В
600,0 В		0,1 В
Примечание - U - измеренное значение напряжения переменного тока, мВ, В

Таблица 36 - Метрологические характеристики мультиметров модификации RGK DM-30 в режиме измерений силы постоянного тока

Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, мкА, мА, А
600,0 мкА	0,1 мкА	±(0,007-1+2 е.м.р.)
6000 мкА	1 мкА
60,00 мА	0,01 мА
600,0 мА	0,1 мА
6,000 А	0,001 А	±(0,01-1+3 е.м.р.)
10,00 А	0,01 А
Примечание - I - измеренное значение силы постоянного тока, мкА, мА, А

Пределы измерений	Частота, Гц	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, мкА, мА, А
600,0 мкА	от 45 до 1000	0,1 мкА	±(0,01-1+3 е.м.р.)
6000 мкА		1 мкА
60,00 мА		0,01 мА
600,0 мА		0,1 мА
6,000 А		0,001 А	±(0,012^+3 е.м.р.)
10,00 А		0,01 А
Примечание - I - измеренное значение силы переменного тока, мкА, мА, А

Таблица 38 - Метрологические характеристики мультиметров модификации RGK DM-30 в режиме измерений электрического сопротивления постоянному току

Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, Ом, кОм, МОм
600,0 Ом	0,1 Ом	±(0,01<R+2 е.м.р.)
6,000 кОм	0,001 кОм
60,00 кОм	0,01 кОм	±(0,008<R+2 е.м.р.)
600,0 кОм	0,1 кОм
6,000 МОм	0,001 МОм	±(0,012<R+3 е.м.р.)
60,00 МОм	0,01 МОм	±(0,015-R+5 е.м.р.)
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм

Таблица 39 - Метрологические характеристики мультиметров модификации RGK DM-30 в режиме измерений электрической емкости

Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, нФ, мкФ, мФ
9,999 нФ	0,001 нФ	±(0,04^C+10 е.м.р.)
99,99 нФ	0,01 нФ	±(0,04^C+5 е.м.р.)
999,9 нФ	0,1 нФ
9,999 мкФ	0,001 мкФ
99,99 мкФ	0,01 мкФ
999,9 мкФ	0,1 мкФ
9,999 мФ	0,001 мФ	±0,1<
99,99 мФ	0,01 мФ
Примечание - C - измеренное значение электрической емкости, нФ, мкФ, мФ

Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, Гц, кГц, МГц
99,99 Гц	0,01 Гц	±(0,001-F+4 е.м.р.)
999,9 Гц	0,1 Гц
9,999 кГц	0,001 кГц
99,99 кГц	0,01 кГц
999,9 кГц	0,1 кГц
9,999 МГц	0,001 МГц
Примечания F - измеренное значение частоты, Гц, кГц, МГц; Нижний предел измерений - 9,999 Гц

Таблица 41 - Метрологические характеристики мультиметров модификации RGK DM-30 в режиме измерений температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K)

Поддиапазоны измерений,°С	Разрешение (единица младшего разряда (е.м.р.)),°С	Пределы допускаемой абсолютной основной погрешности измерений, °C1)
от -20 до 0 включ.	1	±3 е.м.р.
св. 0 до +100 включ.		±(0,01-T+3 е.м.р.)
св. +100 до +400 включ.		±(0,02^T+3 е.м.р.)
Примечания T - измеренное значение температуры, °С; 1) - погрешность нормирована без учета погрешности используемой термопары

Таблица 42 - Метрологические характеристики мультиметров модификации RGK DM-40 в режиме измерений напряжения постоянного тока

Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, мВ, В
600,0 мВ	0,1 мВ	±(0,007^U+3 е.м.р.)
6,000 В	0,001 В	±(0,005^U+3 е.м.р.)
60,00 В	0,01 В	±(0,007^U+3 е.м.р.)
600,0 В	0,1 В
Примечание - U - измеренное значение напряжения постоянного тока, мВ, В

Таблица 43 - Метрологические характеристики мультиметров модификации RGK DM-40 в

режиме измерений напряжения . переменного тока

Пределы измерений	Частота, Гц	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, мВ, В
600,0 мВ	от 40 до 400	0,1 мВ	±(0,01-U+4 е.м.р.)
6,000 В		0,001 В	±(0,007-U+3 е.м.р.)
60,00 В		0,01 В	±(0,01-U+3 е.м.р.)
600,0 В		0,1 В
600,0 В 1)		0,1 В	±(0,02^U+5 е.м.р.)
600,0 В 2)	от 40 до 200	0,1 В
Примечания U - измеренное значение напряжения переменного тока, мВ, В; 1) - в режиме измерений с низким импедансом (LoZ); 2) - в режиме измерений с фильтром нижних частот (LPF)

Таблица 44 - Метрологические характеристики мультиметров модификации RGK DM-40 в режиме измерений силы постоянного тока

Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, мкА, мА, А
600,0 мкА	0,1 мкА	±(0,0084+3 е.м.р.)
6000 мкА	1 мкА
60,00 мА	0,01 мА
600,0 мА	0,1 мА
6,000 А	0,001 А	±(0,01-1+3 е.м.р.)
20,00 А	0,01 А	±(0,0124+5 е.м.р.)
Примечание - I - измеренное значение силы постоянного тока, мкА, мА, А

Таблица 45 - Метрологические характеристики мультиметров модификации RGK DM-40 в режиме измерений силы переменного тока

Пределы измерений	Частота, Гц	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, мкА, мА, А
600,0 мкА	от 40 до 400	0,1 мкА	±(0,01-1+3 е.м.р.)
6000 мкА		1 мкА
60,00 мА		0,01 мА
600,0 мА		0,1 мА
6,000 А		0,001 А	±(0,0124+3 е.м.р.)
20,00 А		0,01 А	±(0,015-1+5 е.м.р.)
Примечание - I - измеренное значение силы переменного тока, мкА, мА, А

Таблица 46 - Метрологические характеристики мультиметров модификации RGK DM-40 в

режиме измерений электрического сопротивления постоянному току

Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, Ом, кОм, МОм
600,0 Ом	0,1 Ом	±(0,0TR+2 е.м.р.)
6,000 кОм	0,001 кОм	±(0,008<R+2 е.м.р.)
60,00 кОм	0,01 кОм
600,0 кОм	0,1 кОм
6,000 МОм	0,001 МОм	±(0,012<R+3 е.м.р.)
60,00 МОм	0,01 МОм	±(0,025<R+5 е.м.р.)
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм

Таблица 47 - Метрологические характеристики мультиметров модификации RGK DM-40 в режиме измерений электрической емкости

Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, нФ, мкФ, мФ
6,000 нФ	0,001 нФ	±(0,04^C+8 е.м.р.)
60,00 нФ	0,01 нФ	±(0,03^C+5 е.м.р.)
600,0 нФ	0,1 нФ
6,000 мкФ	0,001 мкФ
60,00 мкФ	0,01 мкФ
600,0 мкФ	0,1 мкФ
6,000 мФ	0,001 мФ	±0,1<
60,00 мФ	0,01 мФ
Примечание - C - измеренное значение электрической емкости, нФ, мкФ, мФ

Таблица 48 - Метрологические характеристики мультиметров модификации RGK DM-40 в режиме измерений частоты

Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, Гц, кГц, МГц
60,00 Гц	0,01 Гц	±(0,001-F+4 е.м.р.)
600,0 Гц	0,1 Гц
6,000 кГц	0,001 кГц
60,00 кГц	0,01 кГц
600,0 кГц	0,1 кГц
1,000 МГц	0,001 МГц
Примечания F - измеренное значение частоты, Гц, кГц, МГц; Нижний предел измерений - 10 Гц

Таблица 49 - Метрологические характеристики мультиметров модификации RGK DM-40 в режиме измерений температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K)

Диапазон измерений,°С	Разрешение (единица младшего разряда (е.м.р.)),°С	Пределы допускаемой абсолютной основной погрешности измерений, °С1)
от -20 до +400	0,1/1	±(0,01-T+2)
Примечания T - измеренное значение температуры, °С; 1) - погрешность нормирована без учета погрешности используемой термопары

Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, мВ, В
600,00 мВ	0,01 мВ	±(0,00025^+5 е.м.р.)
6,0000 В	0,1 мВ
60,000 В	1 мВ
600,00 В	10 мВ	±(0,0003-U+5 е.м.р.)
1000 В	100 мВ
Примечание - U - измеренное значение напряжения постоянного тока, мВ, В

Таблица 51 - Метрологические характеристики мультиметров модификации RGK DM-50 в режиме измерений напряжения переменного тока

Пределы измерений	Частота	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, мВ, В
600,00 мВ	от 45 Гц до 1 кГц включ.	0,01 мВ	±(0,004-U+40 е.м.р.)
6,0000 В		0,1 мВ
60,000 В		1 мВ
600,00 В		10 мВ
1000 В		100 мВ	±(0,006^U+40 е.м.р.)
600,00 мВ	св. 1 кГц до 10 кГц включ.	0,01 мВ	±(0,05-U+40 е.м.р.)
6,0000 В		0,1 мВ	±(0,012-U+40 е.м.р.)
60,000 В		1 мВ
600,00 В		10 мВ	±(0,03-U+40 е.м.р.)
1000 В		100 мВ	±(0,035-U+40 е.м.р.)
600,00 мВ	св. 10 кГц до 20 кГц включ.	0,01 мВ	±(0,055-U+40 е.м.р.)
6,0000 В		0,1 мВ	±(0,03^U+40 е.м.р.)
60,000 В		1 мВ	±(0,03-U+40 е.м.р.)
600,00 мВ	св. 20 кГц до 100 кГц включ.	0,01 мВ	±(0,08-U+40 е.м.р.)
6,0000 В		0,1 мВ	±(0,08^U+40 е.м.р.)
60,000 В		1 мВ	±(0,06-U+40 е.м.р.)
1000,0 В 1)	от 45 Гц до 500 Гц	0,1 В	±(0,02-U+40 е.м.р.)
600,00 В 2)	от 45 Гц до 400 Гц	0,01 В	±(0,04^U+10 е.м.р.)
1000,0 В 2)	от 45 Гц до 400 Гц	0,1 В
Примечания U - измеренное значение напряжения переменного тока, мВ, В; 1) - в режиме измерений с низким импедансом (LoZ); 2) - в режиме измерений с фильтром нижних частот (VFC)

Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, мкА, мА, А
600,00 мкА	0,01 мкА	±(0,0025-1+20 е.м.р.)
6000,0 мкА	0,1 мкА	±(0,0025^1+2 е.м.р.)
60,000 мА	1 мкА	±(0,0015-1+10 е.м.р.)
600,00 мА	10 мкА	±(0,0015-1+10 е.м.р.)
6,0000 А	100 мкА	±(0,005-1+10 е.м.р.)
10,000 А	1 мА	±(0,0054+2 е.м.р.)
Примечание - I - измеренное значение силы постоянного тока, мкА, мА, А

Таблица 53 - Метрологические характеристики мультиметров модификации RGK DM-50 в режиме измерений силы переменного тока

Пределы измерений	Частота	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, мкА, мА, А
600,00 мкА		0,01 мкА
6000,0 мкА		0,1 мкА	±(0,0075-1+20 е.м.р.)
60,000 мА	от 45 Гц до	1 мкА
600,00 мА	1 кГц включ.	10 мкА
6,0000 А		100 мкА	±(0,015-1+20 е.м.р.)
10,000 А		1 мА	±(0,015-1+5 е.м.р.)
600,00 мкА		0,01 мкА
6000,0 мкА		0,1 мкА	±(0,0124+40 е.м.р.)
60,000 мА	св. 1 кГц до 5 кГц	1 мкА
600,00 мА	включ.	10 мкА	±(0,015-1+10 е.м.р.)
6,0000 А		100 мкА	±(0,06-1+40 е.м.р.)
10,000 А		1 мА	±(0,05-1+10 е.м.р.)
600,00 мкА		0,01 мкА
6000,0 мкА	св. 5 кГц до 10 кГц	0,1 мкА	±(0,0124+40 е.м.р.)
60,000 мА	включ.	1 мкА
600,00 мА		10 мкА	±(0,015-1+ 10 е.м.р)
Примечание -	I - измеренное значение силы переменного тока, мкА, мА, А

Таблица 54 - Метрологические характеристики мультиметров модификации RGK DM-50 в режиме измерений электрического сопротивления постоянному току

Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, Ом, кОм, МОм
600,00 Ом	0,01 Ом	±(0,0005<R+10 е.м.р.)
6,0000 кОм	0,1 Ом	±(0,0005^R+2 е.м.р.)
60,000 кОм	1 Ом	±(0,0005^R+2 е.м.р.)
600,00 кОм	10 Ом	±(0,0005^R+2 е.м.р.)
6,0000 МОм	100 Ом	±(0,0015^R+5 е.м.р.)
60,000 МОм	1 кОм	±(0,03^R+2 е.м.р.)
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм

Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой абсолютной основной погрешности измерений, нФ, мкФ, мФ
6,000 нФ	1 пФ	±(0,03^C+30 е.м.р.)
60,00 нФ	10 пФ	±(0,025^C+5 е.м.р.)
600,0 нФ	100 пФ
6,000 мкФ	1 нФ
60,00 мкФ	10 нФ
600,0 мкФ	100 нФ	±0,1<
6,000 мФ	1 мкФ
60,00 мФ	10 мкФ
Примечание - C - измеренное значение электрической емкости, нФ, мкФ, мФ

Таблица 56 - Метрологические характеристики мультиметров модификации RGK DM-50 в режиме измерений частоты

Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц
60,000 Гц	0,001 Гц	±(0,0001<F+5 е.м.р.)
600,00 Гц	0,01 Гц
6,0000 кГц	0,0001 кГц
60,000 кГц	0,001 кГц
600,00 кГц	0,01 кГц
1,0000 МГц	0,0001 МГц
10,000 МГц	0,001 МГц
Примечания F - измеренное значение частоты, Гц, кГц, МГц; Нижний предел измерений - 9,999 Гц; В диапазонах среднеквадратических значений входного напряжения переменного тока от 500 мВ до 30 В для значений частот не более 100 кГц, от 600 мВ до 30 В для диапазона частот от 100 кГц до 1 МГц включ., от 1 В до 30 В для диапазона частот от 1 МГц до 10 МГц включ.

Таблица 57 - Метрологические характеристики мультиметров модификации RGK DM-50 в режиме измерений температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K)

Поддиапазоны измерений,°С	Разрешение (единица младшего разряда (е.м.р.)),°С	Пределы допускаемой абсолютной основной погрешности измерений, °С1)
от -40 до 0 включ.	0,1	±(0,02^T|+30 е.м.р.)
св. 0 до +100 включ.		±(0,01-T+30 е.м.р.)
св. +100 до +400 включ.		±0,025^T
Примечания T - измеренное значение температуры, °С; 1) - погрешность нормирована без учета погрешности используемой термопары

Таблица 58 - Температурные коэффициенты

Модификация	Температурный коэффициент, Х1)/°С
RGK DM-10, RGK DM-12, RGK DM-15, RGK DM-20, RGK DM-25, RGK DM-30, RGK DM-40, RGK DM-50	0,1
1) - единицы величин измеряемой физической величины. Температурный коэффициент распространяется на все физические величины, измеряемые указанными модификациями.

Таблица 59 - Основные технические характеристики модификаций RGK DM-10, RGK DM-12, RGK DM-15, RGK DM-20

Наименование характеристики	Значение для модификаций
	RGK DM-10	RGK DM-12	RGK DM-15	RGK DM-20
Параметры электрического питания: - напряжение постоянного тока, В	3,0	3,0	3,0	6,0
Габаритные размеры, мм, (длинахширинахвысота)	134х78х46	134х78х46	130х65х28	190х89х53
Масса, кг (без батарей)	0,185	0,185	0,126	0,320
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от +18 до +28 от 30 до 80
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более	от 0 до +40 75 при температуре от 0 до +30 °С включ. 50 при температуре св. +30 до +40 °С включ.
Средний срок службы, лет	10
Средняя наработка на отказ, ч	10000

Таблица 60 - Основные технические характеристики модификаций RGK DM-25, RGK DM-30, RGK DM-40, RGK DM-50

Наименование характеристики	Значение для модификаций
	RGK DM-25	RGK DM-30	RGK DM-40	RGK DM-50
Параметры электрического питания: - напряжение постоянного тока, В	4,5	3	9	7,4
Габаритные размеры, мм, (длинахширинахвысота)	169х81х46	175х81х47	180х87х59	206х95х53
Масса, кг (без батарей)	0,274	0,325	0,394	0,500
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от +18 до +28 от 30 до 80			от +18 до +28 от 30 до 75
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более	от 0 до +40 75 при температуре от 0 до +30 °С включ. 50 при температуре св. +30 до +40 °С включ.
Средний срок службы, лет	10
Средняя наработка на отказ, ч	10000

Знак утверждения типа

наносится на корпус мультиметров способом наклейки и на титульный лист руководства по эксплуатации типографским способом или способом штемпелевания.

Комплектность средства измерений

Таблица 61 - Комплектность средства измерений

Наименование	Обозначение	Количество
Мультиметр цифровой RGK DM (модификация по заказу)	-	1 шт.
Кабель измерительный с пробниками	-	2 шт.
Чехол	-	1 шт. 1)
Батареи питания	-	1 (2, 3 или 4) шт. 2)
Зарядное устройство с адаптером	-	1 шт. 4)
ИК-интерфейс	-	1 шт. 4)
Термопара типа «К»	-	1 шт. 3)
Руководство по эксплуатации	-	1 экз.
Методика поверки	-	1 экз.
Примечания 1) - только для модификаций RGK DM-40, RGK DM-50; 2) - в зависимости от модификации; 3) - для модификаций с функцией измерений температуры; 4) - только для модификации RGK DM-50

Сведения о методиках (методах) измерений

приведены в разделе 7 «Работа с прибором» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"¹ до 240⁹ Гц»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10^-16 до 100 А»;

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от Т10^-8 до 100 А в диапазоне частот от 1-10^-1 до 1 •10⁶ Гц»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;

«Мультиметры цифровые RGK DM. Стандарт предприятия».

Изготовитель

Компания «UNI-TREND TECHNOLOGY (CHINA) CO., LTD», Китай

Адрес: No 6, Gong Ye Bei 1st Road, Songshan Lake National High-Tech Industrial Development Zone, Dongguan City, Guangdong Province, China

Испытательный центр Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский пр-д, д. 2, этаж 2, помещ. I, ком. 35, 36 Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

в части вносимых изменений:

Общество с ограниченной ответственностью «РАВНОВЕСИЕ»

(ООО «РАВНОВЕСИЕ»)

Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1_2, эт. 1, помещ. 1, оф. в005, ком. 21

Адрес места осуществления деятельности: 129515, г. Москва, ул. Академика Королева, д. 13, стр. 1, пом. I, ком. 2, 3, 3а, 3б (офис 818)

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314471.

---

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

П Р И К А З

06 октября 2023 г.                                                               №     2101

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему

приказу.

• 2. Утвердить  измененные  описания

прилагаемые к настоящему приказу.

• 3. Распространить действие методик установленных   согласно приложению на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «яя »   октября     2023 г. № _1_1

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/ п	Наименование типа	Обозначение типа	Заводской номер	Регистрационный номер в ФИФ	Правообладатель	Отменяемая методика поверки	Действие методики поверки сохраняется	Устанавливаемая методика поверки	Добавляемый изготовитель	Дата утверждения акта испытаний	Заявитель	Юридическое лицо, проводившее испытания
1	2	3	4	5	6	7	8	9	10	11	12	13
1.	Преобразователи температуры программируемые	ТСМУ 031, ТСПУ 031, ТХАУ 031, ТХКУ 031, ТННУ 031	зав. № 1 (ТСМУ 031СК/ХТ-М/Ех^С-4/20-(-50/180)-0,25-250-8-Н-Г6/2-М20х1,5- 1-1000/МН-КВ5ф9- 17/d6-12)-K); зав. № 2 (ТХАУ 031С/ХТ-М/Еха/С-4/20-(-50/1200)-0,25-400-10-Ж-Г1-М20х1,5-1-К-К); зав. № 3 (ТХКУ 031С/ХТ-М/Оп/С-4/20-(-50/800)-0,25-250-8-Н-М-М20х1,5-1-К-К); зав. № 4 (ТСПУ 031П/ХТ-М/Exd-4/20-(-50/500)-0,25-2-1000/КН-12-Н-К7/Г6/2-КВ5ф9-17/аб-12)-О-K); зав. № 5 (ТСПУ 031С/ХТ-М/Оп/ИНД/С-4/20-(0/100)-0,15/0,2гр.С-	46611-16		раздел 3.4 РГАЖ 0.282.077 РЭ с изменением № 1		МП 207-0312023		07.07. 2023	Закрытое акционерное общество Специализированно е конструкторское бюро «Термоприбор» (ЗАО СКБ «Термоприбор», г. Москва	ФБГУ «ВНИИМС», г. Москва

160-6-Н-Г7/2-М20х1,5- 1-К-К), зав. № 1 (ТСПУ 031С/ХТ- Э2/Оп/ИНД/С-4/20-(0/100)-0,06/0,08 гр.С-160-6-НГ7/2-М20х1,5- 1-К-К); зав. № 1 (ТСМУ 031СК/ХТ- 32/Exi/C-4/20-(-60/180)-0,25 гр.С-250-8-Н-Г7/2-М20х1,5-1-1000/MH-KB5(D12-18/d6-12)-K); зав. № 1 (ТХАУ 031С/ХТ- Э2/Exd/C-4/20-(-50/1200)-0,25-400-10-Ж-Г1-М20х1,5-1-К-К); зав. № 1 (ТХКУ 031С/ХТ-Э2/Оп/С-4/20-(-50/800)-0,25-250-8-Н-М-М20х1,5-1-К-К); зав. № 1 (ТСПУ 03in/XT-32/Exd-4/20- (-50/500)-0,25-2-1000/КН-12-Н-К7/Г6/2-KB5(D12-18/d6-12)-O- K

2.

Альфа-бета-радиометры

РКС-01А «Абелия»

074

65471-16

АЖНС.412121 .004 МП

РТ-МП-413- 03-2023

14.07. 2023

Общество с ограниченной ответственностью «НТЦ Амплитуда» (ООО «НТЦ Амплитуда»), г. Москва, г. Зеленоград

ФБУ «Ростест-Москва», г. Москва

3.

Комплексы поверочные портативные

КПП-4

зав. № 15

68664-17

МП 2551 0171-2017

МП 2551 0171-2023

16.08. 2023

Акционерное общество Лаборатория новых информационных технологий «ЛАНИТ» (AO «ЛАНИТ»), г. Москва

ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт-Петербург

4.	Мультиметры	RGK DM	22120063,22120161,	81409-21	-	ИЦРМ-МП-	-	РВНЕ.0001-	-	28.06.	Общество	ООО
	цифровые		21070138, 22120001			131-20		2023 МП		2023	с ограниченной ответственностью «ЦПИ» (ООО «ЦПИ»), г. Москва	«РАВНОВЕС ИЕ», г. Москва

---
