Р Е Е

к приказу Федерального агентства по техническому регулированию

и метрологии

от «ИИ »    июня     2025 г. № июни

Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» июня 2025 г. № 1222

Регистрационный № 66132-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа объемные диафрагменные МИРТЕК-51-РУ

Счетчики газа объемные диафрагменные МИРТЕК-51-РУ (далее - счетчик) предназначены для измерений объема природного газа и других сухих неагрессивных газов, приведенного к температуре плюс 20 °С.

Принцип действия счетчиков основан на циклическом заполнении и вытеснении измеряемого потока газа из камер постоянного объема. За счет разности давлений на входе и на выходе счетчика газ заполняет верхнее пространство металлического корпуса, откуда через распределительный механизм и систему каналов поступает в измерительный механизм. Проходящий через измерительный механизм поток газа заставляет две камеры с гибкими газонепроницаемыми диафрагмами попеременно наполняться и опустошаться, совершая при этом возвратно-поступательное движение. Возвратно-поступательное движение диафрагм преобразуется механизмом во вращательное движение выходного вала. Отслеживание угла поворота вала осуществляется электронным преобразователем, который формирует на выходе электрические импульсы. Количество импульсов, выдаваемых электронным преобразователем прямо пропорционально прошедшему через счетчик объему газа в рабочих условиях. Измерение температуры газа осуществляется полупроводниковым преобразователем температуры, который размещен внутри металлического корпуса счетчика. Данные об измеренных значениях температуры газа и количества импульсов передаются в программный модуль электронного отсчетного устройства, который вычисляет значение прошедшего через счетчик объема газа, приведенного к стандартным условиям, с учетом подстановочного значения давления и коэффициента сжимаемости. Объем газа, приведенный к стандартным условиям, выводится на показывающее устройство с нарастающим итогом.

Счетчики состоят из измерительного механизма, помещенного в герметичный штампованный металлический корпус, и электронного отсчетного устройства.

Измерительный механизм включает в себя:

• - две измерительные камеры с гибкими газонепроницаемыми диафрагмами из синтетического материала;

• - кривошипно-шатунный механизм со стопором обратного хода;

• - распределительный механизм с системой обратных клапанов.

Электронное отсчетное устройство расположено на передней части металлического корпуса и включает в себя:

• - жидкокристаллический индикатор;

• - разъемы для подсоединения проводных интерфейсов и импульсного выхода;

• - электронная плата с микроконтроллером и преобразователем температуры;

• - два источника питания (один из них сменный).

9 - Импульсный выход:

ТМ - наличие импульсного выхода.

Перечни номеров, обозначающих модификации поддерживаемых модулей интерфейсов и дополнительных функций, могут быть расширены производителем. Описание модификаций поддерживаемых модулей интерфейсов и дополнительных функций приведено в эксплуатационной документации и на сайте производителя. Дополнительные номера поддерживаемых модификаций модулей интерфейсов и дополнительных функций могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.

Заводской номер в виде цифрового кода наносится на лицевую панель электронного отсчетного устройства под штрихкодом методом лазерной гравировки.

Общий вид счетчиков представлен на рисунке 1.

а)

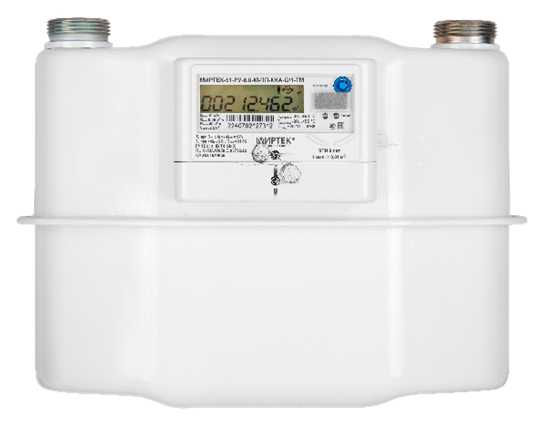

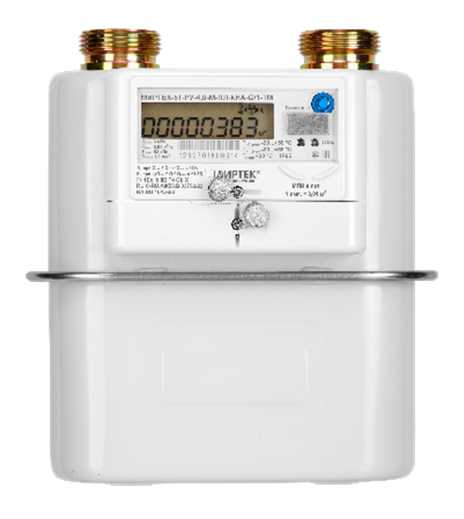

Рисунок 1 - Общий вид счетчиков

а) - общий вид счетчиков типоразмеров G1,6; G2,5; G4; б) - общий вид счетчиков типоразмеров G6; G10; G16

б)

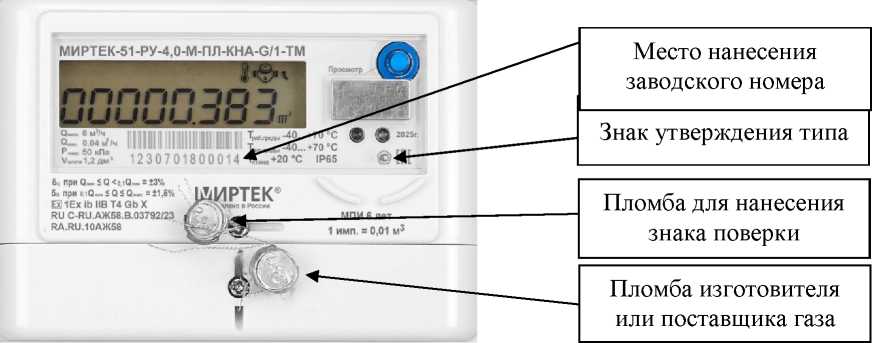

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, пломбы изготовителя или поставщика газа и знака утверждения типа представлены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, пломбы завода-изготовителя и знака утверждения типа

Счетчики содержат встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений.

Метрологические характеристики счетчиков нормированы с учетом влияния ПО.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические

наносится на лицевую панель счетчиков методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации методом печати.

Таблица 5 - Комплектность средства измерений

приведены в разделе 3 «Использование по назначению» руководства по эксплуатации.

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

МИРТ.407269.002ТУ Счетчики газа объемные диафрагменные МИРТЕК-51-РУ. Технические условия.

Общество с ограниченной ответственностью «МИРТЕК» (ООО «МИРТЕК»)

ИНН 6154125635

Адрес: 347927, Ростовская обл., г. Таганрог, Поляковское ш., д. 15-к

Тел./факс: 8(8634)34-33-33

E-mail: info@mirtekgroup.ru

Web-сайт: mirtekgroup.com

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

в части вносимых изменений

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

E-mail: office@ooostp.ru

Web-сайт: http://www.ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

МИНИСТЕРСТВО ПРО11ЫШЛЕННОСГИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

ПРИКАЗ

Москва

О внесении изменений в сведения об утве^денном типе средства измерений

В соответствии с дминистративным регламентом по предоставлени Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу, на средства измерений, выпущенные после 10 июля 2023 г.

• 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

  Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович

  Действителен: с 19.05.2025 до 12.08.2026

  \________________________________

  Заместитель руководителя

  Е.Р^азаренко
