МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

f                        л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

'..ЬЕДЬ.НИЧ С’ Ct Е’ШФИКЛИ С I

Сертификат: 028BB2870OA0AC3E9S43FA50B54F4O6F4C

Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

ч_____________________________

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «25» октября 2021 г. № 2361

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» октября 2021 г. № 2361

Регистрационный № 48316-11

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Мегаомметры М6-5, М6-6

Мегаомметры М6-5, М6-6 (далее - мегаомметры) предназначены для измерения сопротивления изоляции и коэффициента абсорбции изоляции электрооборудования, не находящегося под напряжением.

Область применения мегаомметров: системы производства и распределения электроэнергии, системы эксплуатационного контроля электрооборудования в промышленных, лабораторных и полевых условиях.

Мегаомметры М6-5, М6-6 имеют одинаковые принципы действия, основные узлы и конструктивное исполнение.

Измерение сопротивления производится мостовым методом на постоянном токе с автоматическим выбором диапазона измерений. Коэффициент абсорбции определяется как отношение сопротивлений, измеренных через 60 и 15 с после подачи высокого напряжения.

На объект измерения подается вырабатываемое внутренним преобразователем мегаомметра стабилизированное высокое напряжение. Кнопкой на передней панели выбирается рабочее напряжение 500, 1000 или 2500 В. Измеряемое сопротивление является верхним плечом делителя, нижнее плечо которого составляет внутренняя резисторная цепь, переключаемая при выборе диапазона измерения. Выходной сигнал этого делителя через фильтр 2-го порядка и усилитель с усилением, устанавливаемым микропроцессором, поступает на первый вход аналого-цифрового преобразователя (АЦП). Между источником высокого напряжения и экраном включен внутренний эталонный делитель, выходное напряжение которого через буферный усилитель поступает на второй вход АЦП. Делитель, подключенный через буфер к третьему входу АЦП, используется для измерения тока экрана. Выходной сигнал АЦП поступает на встроенный микропроцессор, производящий программную обработку выходных сигналов делителей, а так же вырабатывающий сигналы управления реле входного делителя автоматического выбора диапазона измерения и жидкокристаллическим в М6-5 и люминесцентным в М6-6 дисплеями, индицирующими результаты измерения сопротивления и коэффициента абсорбции, испытательное напряжение, превышение нормы током экрана, время, дату и номер измерения, информацию о разряде аккумуляторной батареи в процессе эксплуатации прибора и ходе её заряда.

Результаты измерений сохраняются в энергонезависимой памяти на 450 результатов измерений с возможностью их выдачи на персональный компьютер через последовательный интерфейс RS-232. В память мегаомметров записывается: дата, время и номер измерения; значение испытательного напряжения; результаты измерений сопротивления с 15 до 60 с через 5 с; значение коэффициента абсорбции.

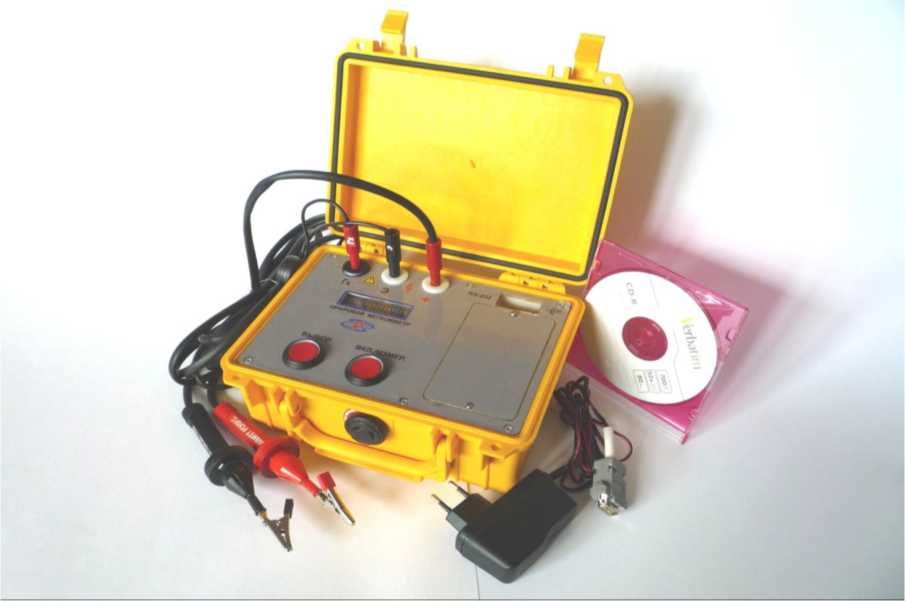

Конструктивно мегаомметры размещены в удобных корпусах типа "кейс" с закрывающейся крышкой и ручкой для переноса. Платы преобразователя высоковольтного испытательного напряжения и измерительная схема, микропроцессорное устройство управления закреплены на лицевой панели снизу, источник питания расположен в отдельном отсеке. Кнопки управления, разъём для связи с компьютером и заряда аккумуляторной батареи, дисплей размещены на верхней панели.

Питание мегаомметров осуществляется от аккумуляторных батарей, подзаряжаемых от сетевого адаптера.

Для предотвращения несанкционированного доступа к внутренним частям прибора на головку крепёжных винтов передней панели устанавливаются мастичная пломба предприятия-изготовителя и пломба поверителя.

Программное обеспечение

Встроенное ПО (микропрограмма) применяется для управления процессом измерений. Метрологические характерисики мегаомметров определены с его учётом. ПО, реализовано аппаратно и недоступно потребителю.

Внешнее ПО (DCP) применяется для связи мегаомметра с компьютером для сохранения результатов измерений в виде протокола. Оно позволяет только считывать результаты измерений из встроенной памяти прибора и не является метрологически значимым.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - “С” в соответствии с МИ 3286-2010.

Таблица 2 - Основные метрологические и технические характеристики

Таблица 3 - Технические характеристики

Знак утверждения типа наносится гальваническим способом на шильдик мегаомметра, который крепится на крышку прибора и типографским способом на титульный лист руководства по эксплуатации.

Таблица 4 - Комплект поставки

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации ВМАИ.411188.006 РЭ

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ВМАИ.411188006 ТУ Мегаомметры. Технические условия.

Акционерное общество Александровский научно-исследовательский институт телевизионной техники «Рекорд» (АО АНИИТТ «Рекорд»)

ИНН 3301003321

Адрес: 601650, г. Александров, Владимирская обл., ул. Ленина, 13

Тел/факс.: (495) 669-21-29, (49244) 2-12-52

Е-mall: aniitt@yandex.ru

ГЦИ СИ ФГУП «ВНИИМС» Зарегистрирован в Государственном реестре средств измерений под № 30004-08. Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.

Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «25» октября 2021 г. № 2361

Лист № 1 Регистрационный № 64909-16 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Передвижные комплексы для исследования и освоения скважин

Назначение средства измерений

Передвижные комплексы для исследования и освоения скважин (далее - ПКИОС) предназначены для автоматического измерения дебита нефтегазодобывающих скважин по массе сырой нефти, массе сырой нефти без учета воды, массе нетто нефти и по объему попутного нефтяного газа посредством сепарации продукции с последующей утилизацией попутного газа на факеле и сбросом сырой нефти в нефтесборную систему месторождения, либо в собственную автономную систему сбора нефти.

Описание средства измерений

Принцип действия ПКИОС основан на двухступенчатой сепарации нефтегазоводяной смеси и последующем измерении количества и параметров сепарированных сред. Продукция скважины по трубопроводу, подключенному к комплексу, поступает в однокамерный горизонтальный сепаратор внутренним объемом не менее 6,3 м³, который разделяет газожидкостную смесь на газ и сырую нефть. Жидкость поступает в нижнюю часть сепаратора и накапливается в нем до заданного регулируемого уровня. Заданный уровень жидкости в сепараторе поддерживается посредством клапана запорно-регулирующий

с электроприводом, на который со шкафа управления поступают управляющие сигналы. Текущее значение уровня жидкости в сепараторе передается в шкаф управления с установленного на емкости преобразователя уровня. Верхний и нижний предельные уровни жидкости в сепараторе контролируются при помощи сигнализаторов уровня.

Сырая нефть поступает в жидкостную измерительную линию. Газ, отделившийся в сепараторе, попадает в газовую измерительную линию. В газовой линии после средств измерений установлен регулятор давления «до себя», который служит для поддержания в сепараторе оптимального для качественной сепарации давления.

Измеренная жидкость по межблочным трубопроводам отводится в калиброванную накопительную емкость объемом не менее 25 м³, где происходит накопление сырой нефти и выделение растворенного газа. По мере наполнения накопительная емкость опорожняется в автоцистерны. Объём жидкости, выдаваемой в автоцистерны, задаётся оператором и контролируется установленным на накопительной емкости преобразователем уровня с пересчетом по калибровочной таблице в зависимости от высоты столба жидкости. Выделившийся в калиброванной емкости газ отводится на факельную установку.

ПКИОС состоит из:

• - блок сепарационно-измерительный (БСИ);

• - блок накопительной емкости (БНЕ);

• - блок факельного хозяйства (БФХ);

• - блок операторный (БО);

• - комплекта межблочных трубопроводов.

БСИ представляет собой утепленный блок-бокс с системами жизнеобеспечения и безопасности, установленный на шасси.

В БСИ установлены:

- емкость сепарационная вместимостью не менее 6,3 м³;

- измерительные линии расходов газа и жидкости;

- запорная и предохранительная арматура;

- трубопроводная обвязка.

Емкость сепарационная оборудована следующими средствами измерений (далее -СИ):

• - измерительный преобразователь давления с диапазоном измерений от 0 до 6,0 МПа и пределами допускаемой приведенной погрешности, не более ±0,5%;

• - манометр показывающий с диапазоном измерений от 0 до 6,0 (60) МПа (кгс/см²), Кт 1,5;

• - термометр стеклянный показывающий с диапазоном измерений от 0 до +100 °С и пределами допускаемой абсолютной погрешности, не более ±2°С;

• - измерительный преобразователь температуры с диапазоном измерений от 0 до +100 С и пределами допускаемой абсолютной погрешности, не более ±0,5°С;

• - датчик уровня поплавковый или волноводный с длиной чувствительного элемента не менее 1,5 м;

• - сигнализаторы уровня в количестве 2 штук.

В жидкостной измерительной линии БСИ могут быть установлены:

• - влагомер сырой нефти ВСН-2 (регистрационный номер 24604-12), применяется опционально при измерении объемного влагосодержания с помощью влагомера);

• - счетчики-расходомеры массовые ЭМИС - МАСС 260 (регистрационный номер 42953-15), счетчики-расходомеры массовые Micro Motion (регистрационный номер 45115-16), расходомеры массовые Promass (регистрационный номер 57484-14 и 15201-11).

В газовой измерительной линии БСИ установлены:

• -   преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200   (ЭВ-200)»

(регистрационный номер 42775-14);

• - измерительный преобразователь температуры, с диапазоном измерений от 0 до +100 °С и пределами допускаемой абсолютной погрешности, не более ±0,5°С;

• -  измерительный преобразователь давления, с диапазоном измерений от 0

до 6,0  (60) МПа (кгс/см2) и пределами допускаемой приведенной погрешности,

не более ±0,5%;

• - регулятор давления прямого действия «до себя» РД 520.

БНЕ представляет собой установленную на шасси калиброванную емкость вместимостью не менее 25 м³ с контрольно-измерительными приборами, запорной арматурой, трубной обвязкой и измерительной газовой линией. Площадка БНЕ оборудована освещением, пожарными извещателями, газоанализаторами.

Калиброванная емкость БНЕ оснащена следующими СИ:

• - манометр показывающий с диапазоном измерений от 0 до 1,0 (10) МПа (кгс/см2), Кт 1,5;

• - измерительный преобразователь температуры, с диапазоном измерений от 0 до +100 °С и пределами допускаемой абсолютной погрешности, не более ±0,5°С;

• -  измерительный преобразователь давления, с диапазоном измерений от 0 до 1,0 (10) МПа (кгс/см2) и пределами допускаемой приведенной погрешности, не более ±0,5%;

• - термометр стеклянный показывающий с диапазоном измерений от 0 до +100 °С и пределами допускаемой абсолютной погрешности, не более ±2°С;

• - датчик уровня поплавковый или волноводный с длиной чувствительного элемента не менее 2 м;

• - сигнализаторы уровня в количестве 2 штуки.

В измерительной газовой линии БНЕ установлены:

- преобразователь расхода вихревой «ЭМИС-ВИХРЬ 200 (ЭВ-200)» (регистрационный номер 42775-14);

- измерительный преобразователь температуры, с диапазоном измерений от 0 до +100 °С и пределами допускаемой абсолютной погрешности, не более ±0,5°С;

- измерительный преобразователь давления, с диапазоном измерений от 0 до 1,0 (10) МПа (кгс/см²) и пределами допускаемой приведенной погрешности, не более ±0,5%.

БФХ является законченным изделием заводского исполнения, изготавливаемого по ТУ 3667-002-15301121-2012, и представляет собой вертикальную факельную установку с запорной арматурой, блоком регулирования газа, шкафом управления факелом. Факельная установка транспортируется на шасси, а при работе монтируется на специальном основании.

БО представляет собой вагон-дом на прицепе, оборудованный системами управления ПКИОС и жизнеобеспечения и служит для размещения автоматизированного рабочего места оператора.

Комплект межблочных трубопроводов предназначен для взаимной обвязки составных частей ПКИОС и представляет собой набор трубопроводов с быстроразъемными соединениями и переносными опорами для трубопроводов.

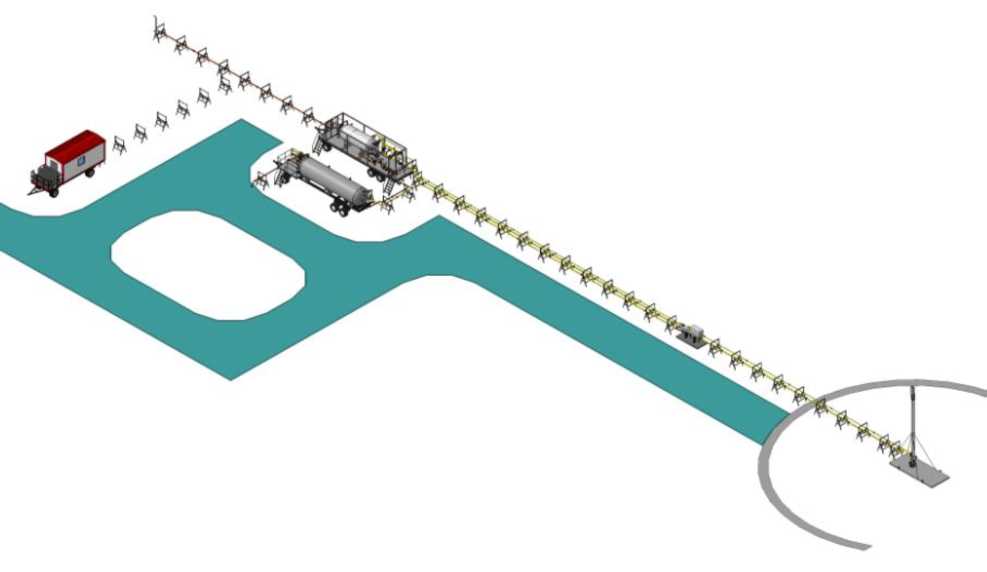

Схема размещения ПКИОС приведена на рис 1.

Рисунок 1 - Схема размещения ПКИОС

Комплекс программного обеспечения (далее - ПО) состоит из следующих компонентов:

ПО УВП 280А.01 - встроенное ПО вычислителя УВП-280. Обеспечивает обработку входных сигналов, а также расчет и хранение параметров дебита скважин в энергонезависимой памяти. Наименование и идентификационные данные ПО указаны в таблице 1.

Т а б л и ц а 1 - Идентификационные данные ПО

ПО ПЛК S7-1200 - программа, разработанная согласно требованиям к ПО ПЛК. Обеспечивает обработку входных сигналов и управление КИПиА установки, а также сбор измеряемых параметров с вычислителя УВП-280.

ПО ПЛК S7-300 - обеспечивает обработку входных сигналов и управление КИПиА ПКИОС.

ПО АРМ оператора - программа, исполняемая во встроенной операционной системе АРМ оператора. Обеспечивает просмотр и изменение параметров, настроек и другой конфигурационной информации ПО ПЛК S7-1200 и S7-300, подачу оператором управляющих команд ПЛК S7-1200 и S7-300.

Уровень защиты ПО системы от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и основные технические характеристики ПКИОС, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на металлические таблички, укрепленные снаружи блоков ПКИОС, методом лазерной маркировки. В левом верхнем углу титульного листа паспорта и руководства по эксплуатации, рядом со знаком утверждения типа, указывается номер регистрации типа средств измерений в Федеральном информационном фонде по обеспечению единства измерений.

Комплектность средства измерений

Комплектность ПКИОС приведена в таблице 4.

Таблица 4 - Комплектность поставки*

*Комплект поставки установки может дополняться по условиям контракта.

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Рекомендация. Количество нефти и попутного нефтяного газа. Методика измерений с применением Передвижных комплекс для исследования и освоения скважин (ПКИОС)» (Свидетельство об аттестации 01.00257-2013/4609-16 от 08 июня 2016 г. выдано ФГУП «ВНИИР»).

ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков;

ТУ 3667-008-64156863-2014 Передвижной комплекс для исследования и освоения скважин.

Акционерное общество «ОЗНА-Измерительные системы» (АО «ОЗНА-Измерительные системы»)

ИНН 0265037983

Адрес: 452607, Республика Башкортостан, г. Октябрьский, ул. Северная, д.60 Телефон (факс): +7 (34767) 9-50-10

Web-сайт: www.ozna.ru

E-mail: ms@ozna.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а» Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org E-mail: office@vniir.org

Регистрационный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» октября 2021 г. № 2361

Лист № 1 Регистрационный № 66468-17 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления измерительные ПД

Преобразователи давления измерительные ПД (далее по тексту - преобразователи) предназначены для измерений и непрерывного преобразования избыточного и абсолютного давления нейтральных и агрессивных жидких и газообразных сред, а также гидростатического давления (уровня) нейтральных и агрессивных жидких сред в нормированный выходной сигнал постоянного тока.

Преобразователи предназначены для работы с вторичной регистрирующей и показывающей аппаратурой в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности.

Принцип действия преобразователей давления основан на использовании зависимости между измеряемым давлением и упругой деформацией тензочувствительного элемента.

В качестве чувствительного элемента в преобразователях применяется кремниевый кристалл с измерительной мембраной, на которую нанесены полупроводниковые тензорезисторы, соединенные по мостовой схеме. Измеряемое давление через защитную мембрану, предохраняющую чувствительный элемент от воздействия рабочей среды, поступает на измерительную мембрану чувствительного элемента и вызывает ее деформацию, которая приводит к изменению сопротивления тензорезисторов и разбалансу моста. Электрический сигнал напряжения разбаланса моста, пропорциональный измеряемому давлению, поступает в блок преобразования для обеспечения температурной компенсации и преобразования в нормированный электрический выходной сигнал.

Конструктивно преобразователи выполнены в виде единого корпуса, в котором расположен измерительный блок и блок преобразования.

Модификации преобразователей приведены в таблице 1. Преобразователи ПДА предназначены для измерений абсолютного давления, ПДГ - для измерений гидростатического давления (уровня), ПДИ - для измерений избыточного давления. В каждой из этих модификаций выпускаются приборы с различными верхними пределами измерений, допускаемой основной приведенной погрешностью и вариантами исполнения корпусов. В комплект поставки преобразователей ПДА и ПДИ с вариантами корпуса 21 и 23 может быть включен выносной или встроенный цифровой индикатор.

Пломбировка корпуса преобразователя не предусмотрена.

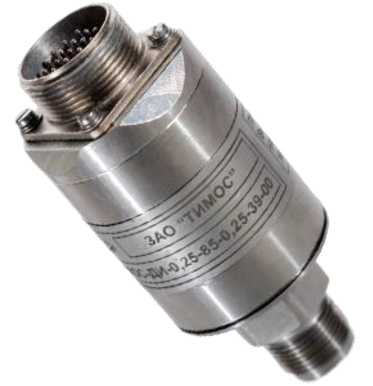

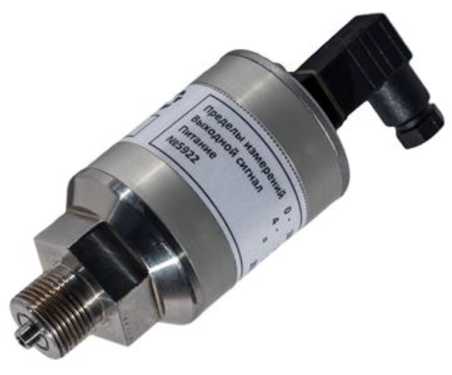

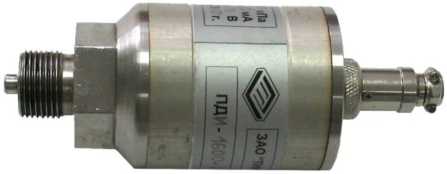

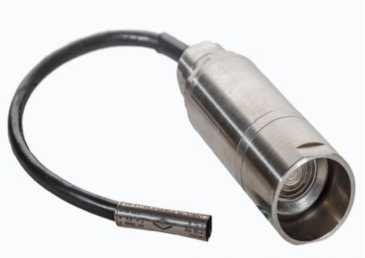

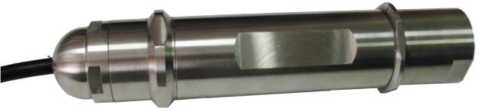

Внешний вид преобразователей приведен на рисунках 1 и 2.

Вариант исполнения

корпуса 34, 35, 36

Рисунок 1 - Внешний вид преобразователей давления измерительных ПДГ

Вариант исполнения корпуса 23

Вариант исполнения корпуса 22

Рисунок 2 - Внешний вид преобразователей давления измерительных ПДА и ПДИ

Программное обеспечение отсутствует.

Таблица 1 - Наименования модификаций преобразователей, пределы измерений, пределы допускаемой основной приведенной погрешности и вариант исполнения корпуса

Таблица 2 - Масса и габаритные размеры преобразователей

Таблица 3 - Метрологические и технические характеристики преобразователей

наносится на шильдик преобразователя фотохимическим или иным методом, на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплект поставки

Таблица 5 - Эксплуатационная документация преобразователей

приведены в эксплуатационных документах.

ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП».

ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».

ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для СИ абсолютного давления в диапазоне 1-1 -10⁶ Па».

МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки».

Технические условия ТУ 4212-006-28960776-2016.

Акционерное общество «ТИМОС» (АО «ТИМОС»)

ИНН 7805007080

Адрес: 197183, Санкт-Петербург, ул. Сабировская, д.37, лит.А

Телефон: (812) 703-35-20, факс (812) 703-35-21

Web-сайт: www.timos-spb.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Санкт-Петербург, Московский пр., д.19

Телефон: (812) 251-76-01, факс (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim. ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «25» октября 2021 г. № 2361

Лист № 1 Регистрационный № 66490-17 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления ТИМОС-ДА-В, ТИМОС-ДИ-В, ТИМОС-ДД-В, ТИМОС-ДА/Г-В, ТИМОС-ДИ/Г-В

Преобразователи давления   ТИМОС-ДА-В,   ТИМОС-ДИ-В,   ТИМОС-ДД-В,

ТИМОС-ДА/Г-В, ТИМОС-ДИ/Г-В (далее по тексту - преобразователи) предназначены для измерений и непрерывного преобразования избыточного, абсолютного давления и разности давлений нейтральных и агрессивных жидких и газообразных сред, а также гидростатического давления (уровня) нейтральных и агрессивных жидких сред в нормированный выходной сигнал постоянного тока или в цифровой сигнал.

Преобразователи предназначены для работы с вторичной регистрирующей и показывающей аппаратурой в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности.

Принцип действия преобразователей давления основан на использовании зависимости между измеряемым давлением и упругой деформацией тензочувствительного элемента.

В качестве чувствительного элемента в преобразователях применяется кремниевый кристалл с измерительной мембраной, на которую нанесены полупроводниковые тензорезисторы, соединенные по мостовой схеме. Измеряемое давление через защитную мембрану, предохраняющую чувствительный элемент от воздействия рабочей среды, поступает на измерительную мембрану чувствительного элемента и вызывает ее деформацию, которая приводит к изменению сопротивления тензорезисторов и разбалансу моста. Электрический сигнал напряжения разбаланса моста, пропорциональный измеряемому давлению, поступает в блок преобразования для обеспечения температурной компенсации и преобразования в нормированный электрический выходной сигнал. Дополнительно преобразователи могут быть оснащены интерфейсом RS 485.

Конструктивно преобразователи выполнены в виде единого корпуса, в котором расположен измерительный блок и блок преобразования.

Преобразователи имеют вид взрывозащиты 1ExdllCT5X или 0ExiallCT5X согласно ГОСТ 30852.0-2002. Преобразователи с маркировкой 1ExdllCT5X могут применяться во взрывоопасных зонах 1 и 2 по ГОСТ 30852.9-2002 и ГОСТ 30852.13-2002, в которых по условиям работы могут образовываться взрывоопасные смеси газов и паров с воздухом категории ПС групп Т1-Т5 по классификации ГОСТ 30852.5-2002. Преобразователи с маркировкой 0ExiallCT5X имеют вид взрывозащиты «искробезопасная электрическая цепь» по ГОСТ 30852.10-2002 и могут применяться во взрывоопасных зонах 0, 1 и 2 по ГОСТ 30852.9-2002 и ГОСТ 30852.13-2002, в которых по условиям работы могут образовываться взрывоопасные смеси газов и паров с воздухом категории ПС групп Т1-Т5 по классификации ГОСТ 30852.5-2002.

Преобразователи ТИМОС-ДА-В предназначены для измерений абсолютного давления, ТИМОС-ДА/Г-В и ТИМОС-ДИ/Г-В - для измерений гидростатического давления (уровня), ТИМОС-ДИ-В - для измерений избыточного давления, ТИМОС-ДД-В - для измерений дифференциального давления. В каждой из этих модификаций выпускаются приборы с различными верхними пределами измерений, допускаемой основной приведенной погрешностью и вариантами исполнения корпусов.

Пломбировка корпуса преобразователя не предусмотрена.

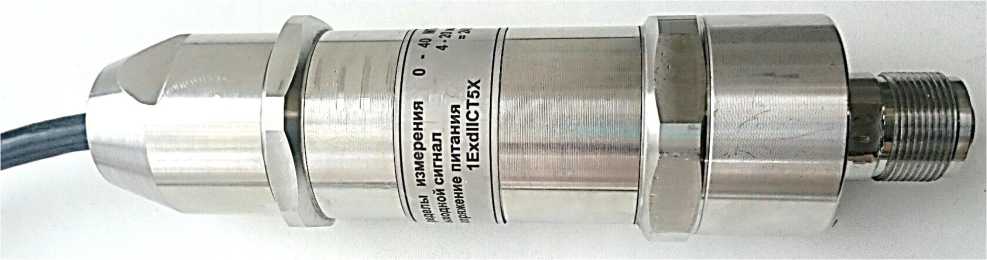

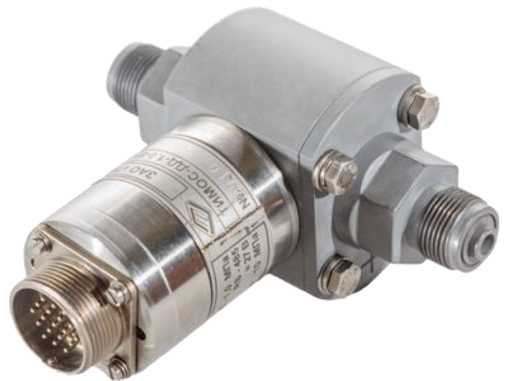

Внешний вид преобразователей приведен на рисунке 1.

ТИМОС-ДА-В и ТИМОС-ДИ-В

ТИМОС-ДД-В

ТИМОС-ДА/Г-В и ТИМОС-ДИ/Г-В

Рисунок 1 - Внешний вид преобразователей

Программное обеспечение отсутствует.

Таблица 1 - Наименования модификаций преобразователей, пределы измерений, пределы допускаемой основной приведенной погрешности

Таблица 2 - Масса и габаритные размеры преобразователей

Таблица 3 - Метрологические и технические характеристики преобразователей

наносится на шильдик преобразователя фотохимическим или иным методом, на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплект поставки

Таблица 5 - Эксплуатационная документация преобразователей

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для СИ абсолютного давления в диапазоне 1-1 -10⁶ Па

МИ 1997-89 Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки

Технические условия ТУ 4212-014-28960776-2015

Акционерное общество «ТИМОС» (АО «ТИМОС»)

ИНН 7805007080

Адрес: 197183, Санкт-Петербург, ул. Сабировская, д.37, лит.А

Телефон: (812) 703-35-20, факс (812) 703-35-21

Web-сайт: www.timos-spb.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

(ФГУП «ВНИИМ им. Д.И.Менделеева)

Адрес: 190005, Санкт-Петербург, Московский пр., д.19

Телефон: (812) 251-76-01, факс (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim. ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
