УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июня 2025 г. № 1052

Регистрационный № 91709-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Копры маятниковые КЭМ

Назначение средства измерений

Копры маятниковые КЭМ (далее - копры) предназначены для измерений энергии, требуемой для разрушения образцов, при испытании на двухопорный изгиб, консольный изгиб, ударное растяжение, для определения ударной вязкости металлов, пластмасс и других материалов.

Описание средства измерений

Принцип действия копров основан на измерении величины энергии, затраченной на разрушение образца молотом маятника, которая определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии маятника в точке максимального подъема молота после разбития образца. Значение потенциальной энергии определяется массой и длиной маятника, а также углом его отклонения от вертикальной оси.

Конструктивно копры состоят из станины с вертикальной стойкой, маятника, механизма спуска и торможения маятника, датчика угла отклонения маятника, защитного кожуха с системой блокировки спуска маятника при открытых дверях, а также модуля управления и обработки данных и/или персонального компьютера.

В верхней части вертикальной стойки в шарикоподшипниках закреплена ось, на которой подвешен маятник с бойком. Также на оси вращения маятника расположен датчик угла его отклонения, который определяет угол падения (отклонения маятника до удара) и угол подъёма маятника после разрушения образца. Получаемая с данного датчика информация обрабатывается и отображается на дисплее модуля управления и обработки данных и (при наличии) персонального компьютера.

Под вертикальной стойкой на основании находятся опоры для размещения испытуемого образца. В зависимости от вида испытаний образец может быть закреплён на опорах, в зажимных губках или в поперечном ярме, расположенных на станине.

Модуль управления и обработки данных (далее - цифровое отсчетное устройство) предназначен для управления работой копров и отображения результатов измерений. Персональный компьютер предназначен для управления работой копров, проведения настройки, калибровки, установки видов испытаний и их параметров, отображения результатов измерений.

Копры выпускаются в следующих модификациях: КЭМ-1, КЭМ-5, КЭМ-10, КЭМ-15, КЭМ-25, КЭМ-50Р, КЭМ-50, КЭМ-75, КЭМ-100, КЭМ-150, КЭМ-300, КЭМ-450, КЭМ-600, КЭМ-750, КЭМ-900, КЭМ-1-А, КЭМ-5-А, КЭМ-10-А, КЭМ-15-А, КЭМ-25-А, КЭМ-50-А, КЭМ-100-А, КЭМ-150-А, КЭМ-300-А, КЭМ-450-А, КЭМ-600-А, КЭМ-750-А, которые различаются между собой внешним видом, метрологическими и техническими характеристиками, а также типом отсчетного устройства.

Копры модификаций КЭМ-1, КЭМ-10, КЭМ-50P выпускаются в настольном исполнении.

Копры модификации КЭМ-5, КЭМ-15, КЭМ-25, КЭМ-50 могут выпускаться как в настольном исполнении, так и в напольном исполнении.

Копры модификаций КЭМ-75, КЭМ-100, КЭМ-150, КЭМ-300, КЭМ-450, КЭМ-600, КЭМ-750, КЭМ-900 выпускаются в напольном исполнении.

Копры модификаций КЭМ-1-А, КЭМ-5-А, КЭМ-10-А, КЭМ-15-А, КЭМ-25-А, КЭМ-50-А выпускаются в настольном исполнении и с аналоговым отсчетным устройством.

Копры модификаций КЭМ-100-А, КЭМ-150-А, КЭМ-300-А, КЭМ-450-А, КЭМ-600-А, КЭМ-750-А выпускаются в напольном исполнении и оснащены цифровым и аналоговым отсчетными устройствами.

Все копры, кроме модификаций КЭМ-50Р, КЭМ-1-А, КЭМ-5-А, КЭМ-10-А, КЭМ-15-А, КЭМ-25-А, КЭМ-50-А оснащены автоматическим механизмом поднятия маятника и имеют возможность задавать разный угол зарядки маятника

Копры могут быть укомплектованы сменными маятниками, сменными бойками маятника, дополнительными грузами на маятник.

Идентификация копров осуществляется визуальным осмотром корпуса, на котором нанесены наименование изготовителя и маркировочная табличка с информацией об изготовителе, серийном номере, модификации копра, параметрах электропитания и годе выпуска, нанесенной типографским способом. Серийный номер имеет цифровое обозначение, состоящее из арабских цифр.

Цветовое исполнение копров может меняться по требованию заказчика или по решению изготовителя.

Нанесение знака поверки на копры не предусмотрено.

Пломбирование копров не предусмотрено.

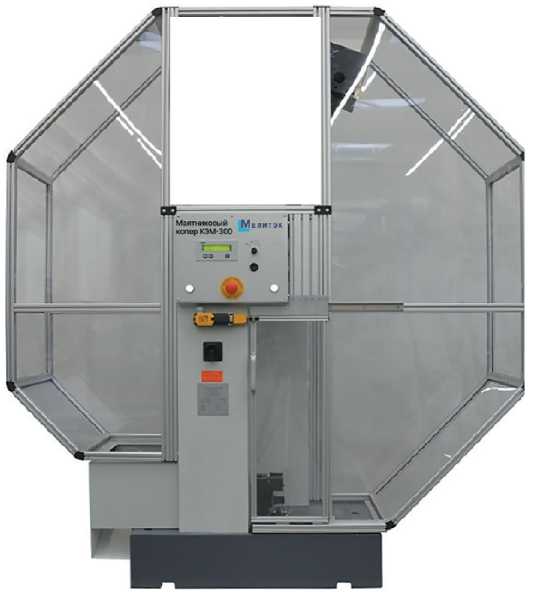

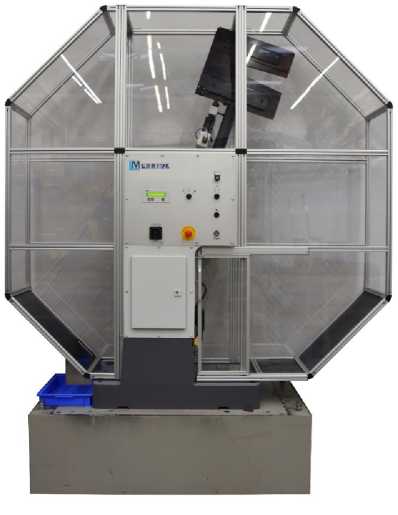

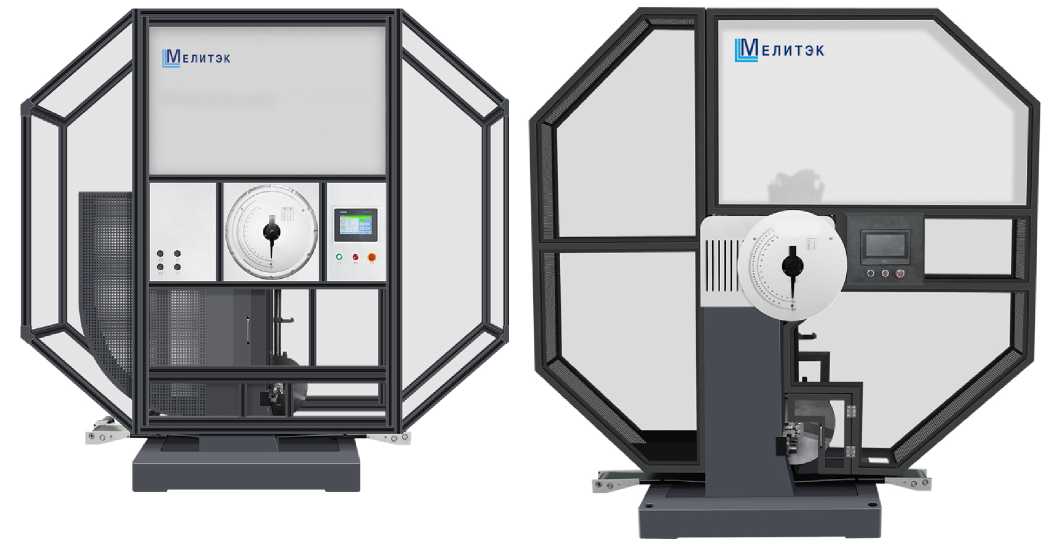

Общий вид копров представлен на рисунках 1 - 7.

Общий вид маркировочной таблички представлен на рисунке 8.

Место нанесения маркировочной таблички представлено на рисунке 9.

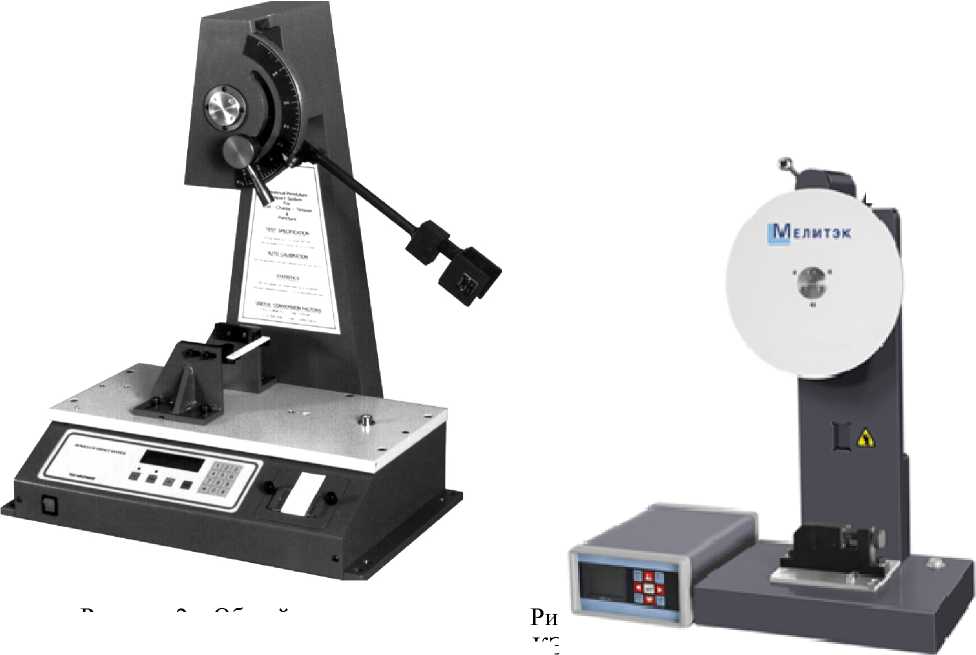

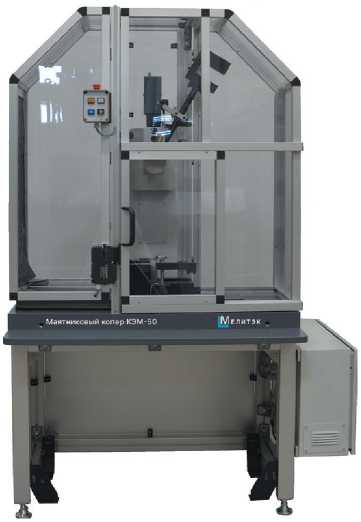

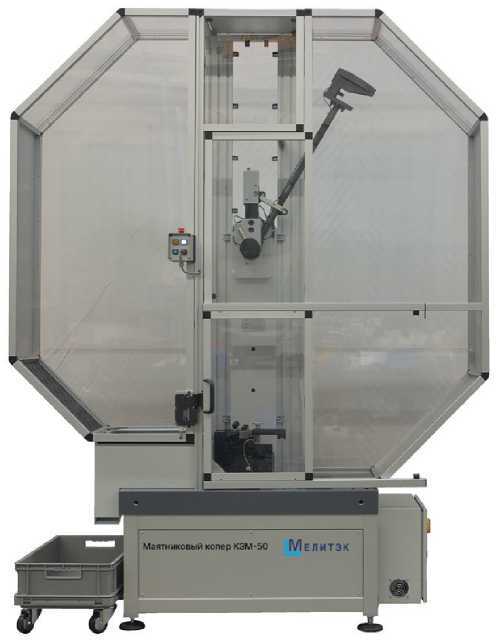

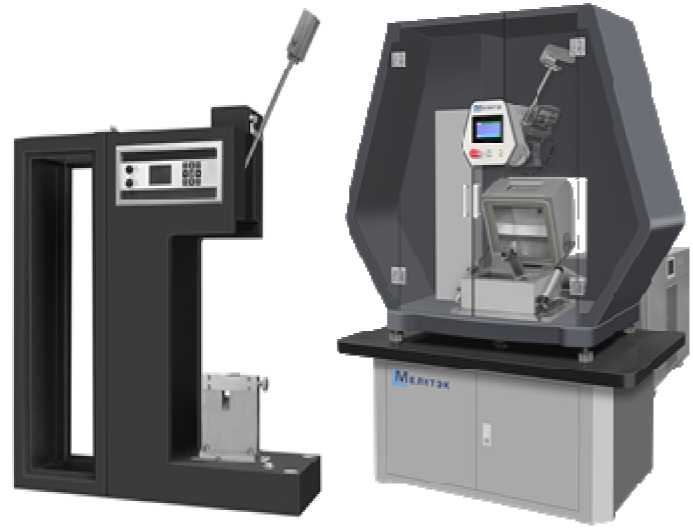

Рисунок 1 - Общий вид копров маятниковых

КЭМ-1, КЭМ-5, КЭМ-10, КЭМ-15, КЭМ-25, КЭМ-50 (настольное исполнение)

кэ^м-25-А, кэ^м-50-А (насюльное исполнение)

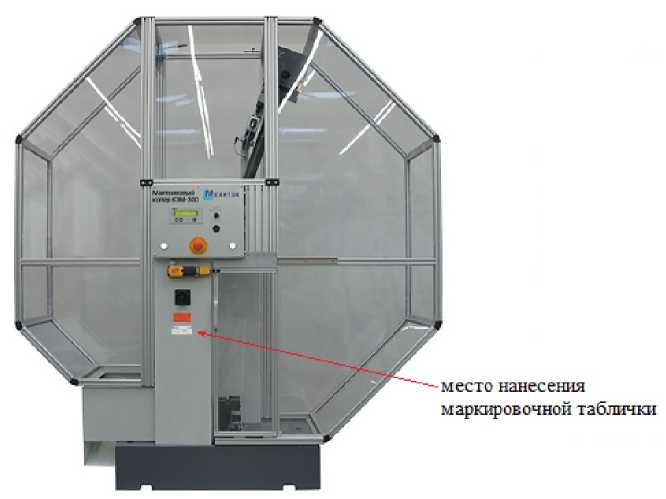

Рисунок 9 - Место нанесения маркировочной таблички

Программное обеспечение

Встроенное программное обеспечение (далее - ВПО) Firmware, являющееся метрологически значимым, устанавливается в энергонезависимую память копров во время производственного цикла на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. ВПО служит для управления процессом испытаний и отображения результатов испытаний. Внешнее программное обеспечение LABIMPACT устанавливается на персональный компьютер (при оснащении копров персональным компьютером) и служит для управления процессом испытаний, а также для отображения, обработки и хранения результатов испытаний.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	LABIMPACT	Firmware
Номер версии (идентификационный номер ПО), не ниже	5.77	1.01

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Модификация	Номинальное значение потенциальной энергии маятника, Дж
КЭМ-1	0,5; 1,0
КЭМ-1-А	0,5; 1,0
КЭМ-5	0,5; 1,0; 2,0; 2,5; 2,75; 4,0; 5,0
КЭМ-5-А	0,5; 1,0; 2,0; 2,5; 2,75; 4,0; 5,0
КЭМ-10	0,5; 1,0; 2,0; 2,5; 2,75; 4,0; 5,0; 5,5; 7,5; 10,0
КЭМ-10-А	0,5; 1,0; 2,0; 2,5; 2,75; 4,0; 5,0; 5,5; 7,5; 10,0
КЭМ-15	0,5; 1,0; 2,0; 2,5; 2,75; 4,0; 5,0; 5,5; 7,5; 10,0; 15,0
КЭМ-15-А	0,5; 1,0; 2,0; 2,5; 2,75; 4,0; 5,0; 5,5; 7,5; 10,0; 15,0
КЭМ-25	0,5; 1,0; 2,0; 2,5; 2,75; 4,0; 5,0; 5,5; 7,5; 10,0; 15,0; 22,0; 25,0
КЭМ-25-А	0,5; 1,0; 2,0; 2,5; 2,75; 4,0; 5,0; 5,5; 7,5; 10,0; 15,0; 22,0; 25,0
КЭМ-50	0,5; 1,0; 2,0; 2,5; 2,75; 4,0; 5,0; 5,5; 7,5; 10,0; 15,0; 22,0; 25,0; 44,0; 50,0
КЭМ-50-А	0,5; 1,0; 2,0; 2,5; 2,75; 4,0; 5,0; 5,5; 7,5; 10,0; 15,0; 22,0; 25,0; 44,0; 50,0
КЭМ-50Р	0,5; 1,0; 2,0; 2,5; 2,75; 4,0; 5,0; 5,5; 7,5; 10,0; 15,0; 22,0; 25,0; 44,0; 50,0
КЭМ-75	10,0; 15,0; 22,0; 25,0; 44,0; 50,0; 75,0
КЭМ-100	50,0, 75,0; 100,0
КЭМ-100-А	50,0, 75,0; 100,0
КЭМ-150	50,0, 75,0; 100,0; 150,0
КЭМ-150-А	50,0, 75,0; 100,0; 150,0
КЭМ-300	100,0; 150,0; 165,0; 200,0; 250,0; 300,0
КЭМ-300-А	100,0; 150,0; 165,0; 200,0; 250,0; 300,0
КЭМ-450	100,0; 150,0; 165,0; 200,0; 250,0; 300,0; 406,0; 450,0
КЭМ-450-А	100,0; 150,0; 165,0; 200,0; 250,0; 300,0; 406,0; 450,0
КЭМ-600	150,0; 165,0; 200,0; 250,0; 300,0; 406,0; 450,0; 500,0; 542,0; 600,0
КЭМ-600-А	150,0; 165,0; 200,0; 250,0; 300,0; 406,0; 450,0; 500,0; 542,0; 600,0
КЭМ-750	250,0; 300,0; 406,0; 450,0; 500,0; 542,0; 600,0; 750,0
КЭМ-750-А	250,0; 300,0; 406,0; 450,0; 500,0; 542,0; 600,0; 750,0
КЭМ-900	450,0; 500,0; 542,0; 600,0; 750,0; 800,0; 900,0

Таблица 3 - Метрологические характеристики

Номинальное значение потенциальной энергии маятника, Дж	Диапазон измерения энергии, Дж	Пределы допускаемой абсолютной погрешности измерения энергии, Дж
0,50	0,05-0,40	±0,005
1,00	0,1-0,8	±0,01
2,00	0,2-1,6	±0,02
2,50	0,25-2,00	±0,025
2,75	0,275-2,200	±0,0275
4,00	0,4-3,2	±0,04
5,00	0,5-4,0	±0,05
5,50	0,55-4,40	±0,055
7,50	0,75-6,00	±0,075
10,00	1,00-8,00	±0,100
15,00	1,5-12,0	±0,15
22,00	2,2-17,6	±0,22
25,00	2,5-20,0	±0,25
44,00	4,4-35,2	±0,44
50,00	5,0-40,0	±0,5
75,00	7,5-60	±0,75
100,00	10,0-80,0	±1,0
150,00	15,0-120,0	±1,5
165,00	16,5-132,0	±1,65
200,00	20,0-160,0	±2,0
250,00	25,0-200,00	±2,5
300,00	30,0-240,0	±3,0
406,00	40,6-324,8	±4,06
450,00	45,0-360,0	±4,5
500,00	50,0-400,00	±5,0
542,00	54,20-433,60	±5,42
600,00	60,00-480,00	±6,0
750,00	75,00-600,00	±7,5
800,00	80,00-640,00	±8,0
900,00	90,00-720,00	±9,0

Таблица 4 -

Наименование характеристики	Значение
Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, %	±0,5
Потеря энергии при свободном качании маятника за половину полного колебания, %	0,5

Знак утверждения типа

наносится на маркировочную табличку на корпусе копров и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 7 - Комплектность

Наименование	Обозначение	Количество,
Копер маятниковый КЭМ	В зависимости от модификации	1 шт.
Программное обеспечение «LABIMPACT» на электронном носителе	-	1 шт.
Персональный компьютер	-	По заказу
Руководство пользователя ПО «LABIMPACT»	-	По заказу
Технический паспорт	26.51.62-006 ПС	1 экз.
Руководство по эксплуатации на русском языке	26.51.62-006 РЭ	1 экз.
Сменный маятник	-	По заказу
Дополнительные грузы	-	По заказу
Сменный боёк	-	По заказу
Дополнительная опора для установки образцов	-	По заказу
Протяжной станок	-	По заказу
Камера кондиционирования	-	По заказу
Щипцы для установки образцов	-	По заказу
Система измерения образцов	-	По заказу

Сведения о методиках (методах) измерений

приведены в разделе «Использование по назначению» документа 26.51.62-006 РЭ «Копры маятниковые КЭМ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ТУ 26.51.62-006-84197947-2023 «Копры маятниковые КЭМ. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Мелитэк» (ООО «Мелитэк»)

ИНН 7728644821

Адрес юридического лица: 117342, г. Москва, ул. Обручева, д. 34/63, стр. 2 Телефон (факс): +7 (495) 781-07-85

E-mail: info@melytec.ru

Web-сайт: ttps://www.melytec.ru

Изготовитель

Общество с ограниченной ответственностью «Мелитэк» (ООО «Мелитэк») ИНН 7728644821

Адрес: 117342, Москва, ул. Обручева, д. 34/63, стр. 2 Телефон (факс): +7 (495) 781-07-85

E-mail: info@melytec.ru

Web-сайт: ttps://www.melytec.ru

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

в части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июня 2025 г. № 1052

Регистрационный № 91619-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины испытательные динамические МИД ЦТБ

Назначение средства измерений

Машины испытательные динамические МИД ЦТБ (далее - машины) предназначены для измерений силы (растяжение и сжатие), крутящего момента, угловых и линейных перемещений при испытаниях образцов материалов.

Описание средства измерений

Машины состоят из корпуса, представляющего собой нагружающую раму с подвижной и неподвижной траверсами с электромеханическим приводом подвижной траверсы, датчика силы, встроенного датчика крутящего момента, электронного блока управления, модуля для измерения перемещений в горизонтальной плоскости и модуля угла поворота. Электронный блок управления предназначен для управления режимами работы машин, обработки и хранения результатов испытаний.

Машины комплектуются одним или несколькими датчиками силы с различными диапазонами измерений, не превышающими верхний предел измерений силы машины.

Модификации машин имеют обозначение: машина испытательная динамическая МИД ЦТБ-Х-Y-Z-V-W, где МИД ЦТБ - обозначение серии (типа);

Х - цифровой индекс, соответствующий верхнему пределу измерений силы (нагрузки), кН (может принимать значения: 0,5, 1, 1,5, 2, 2,5, 3, 5, 10, 15);

• Y - цифровой индекс, соответствующий верхнему пределу измерений крутящего момента силы, Нм (может принимать значения: 3, 5, 6, 8, 10, 15, 20, 25, 30, 50, 60, при отсутствии канала измерений крутящего момента силы - 0);

Z - индекс, указывающий на наличие или отсутствие модуля вращения (при наличии модуля указывается УВ, при отсутствии - 0);

• V - индекс, указывающий на наличие или отсутствие канала скорости нагружения (при наличии указывается СН, при отсутствии - 0);

W - индекс, указывающий на наличие или отсутствие модуля перемещений в горизонтальной плоскости (при наличии модуля указывается ПГП, при отсутствии - 0).

Идентификация машин осуществляется методом визуального осмотра корпуса машины и расположенной на его тыльной стороне маркировочной таблички, отображающей информацию о модификации, заводском (серийном) номере, дате изготовления и наименовании изготовителя. Заводской (серийный) номер имеет цифровое обозначение, состоящее из арабских цифр, и нанесен на маркировочную табличку методом цифровой печати. Цветовое исполнение машин может меняться по требованию заказчика или по решению изготовителя.

Нанесение знака поверки на машины не предусмотрено.

Пломбирование машин не предусмотрено, ограничение от несанкционированного доступа обеспечивается конструкцией машин, которая может быть вскрыта только при помощи специального инструмента.

Общий вид машин приведён на рисунках 1 - 2. Внешний вид модулей машины приведён на рисунках 3 - 4. Общий вид маркировочной таблицы приведён на рисунке 5.

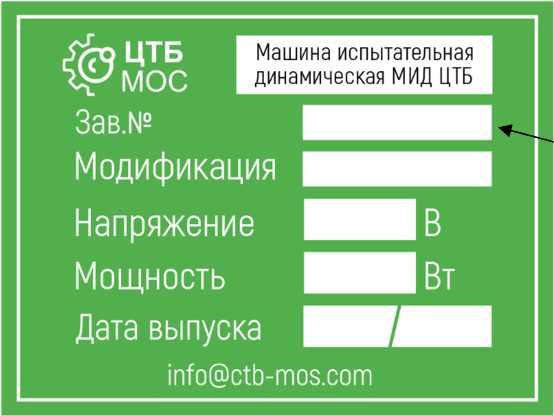

Место нанесения маркировочной таблички

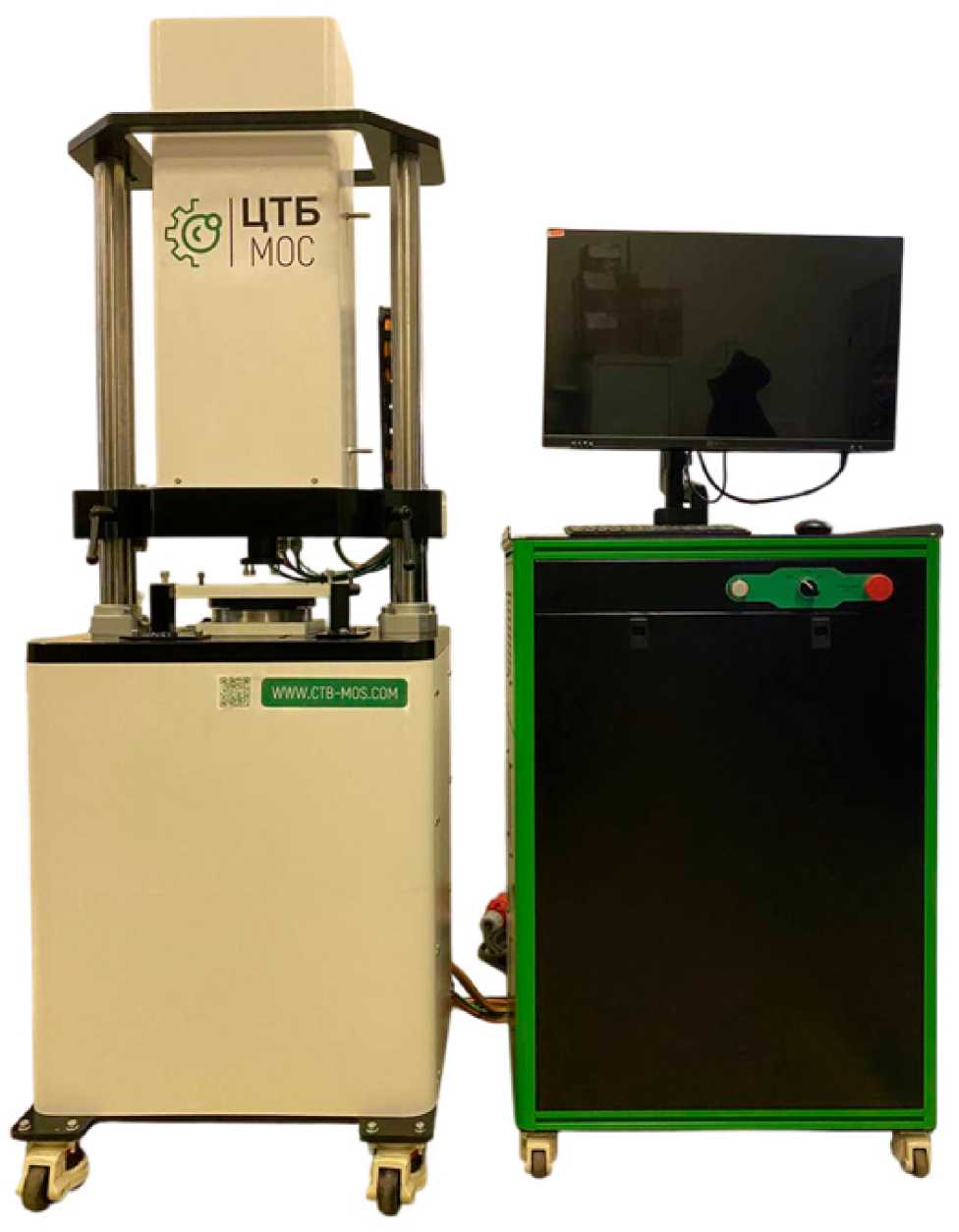

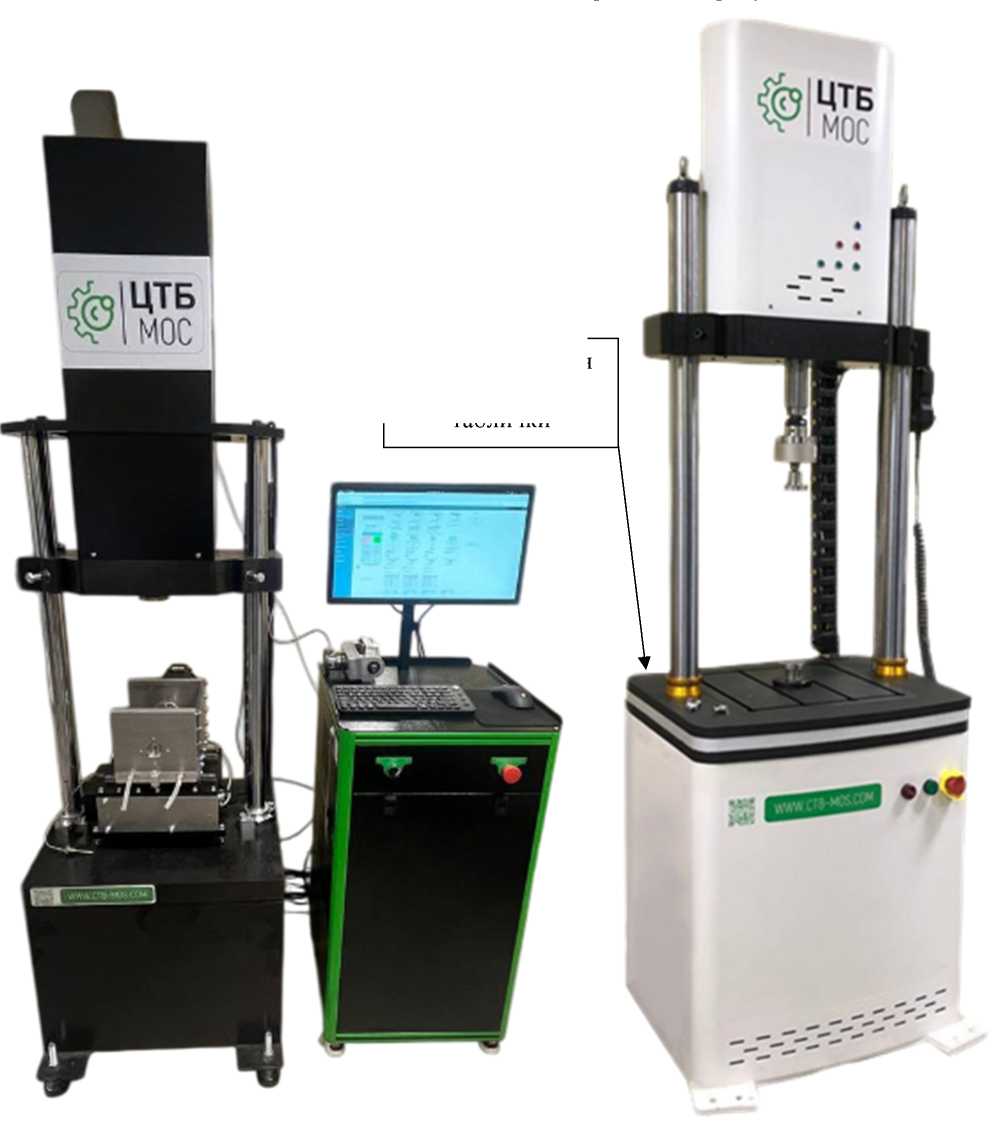

Рисунок 1 - Общий вид машин испытательных динамических МИД ЦТБ

Рисунок 2 - Общий вид машин испытательных динамических МИД ЦТБ

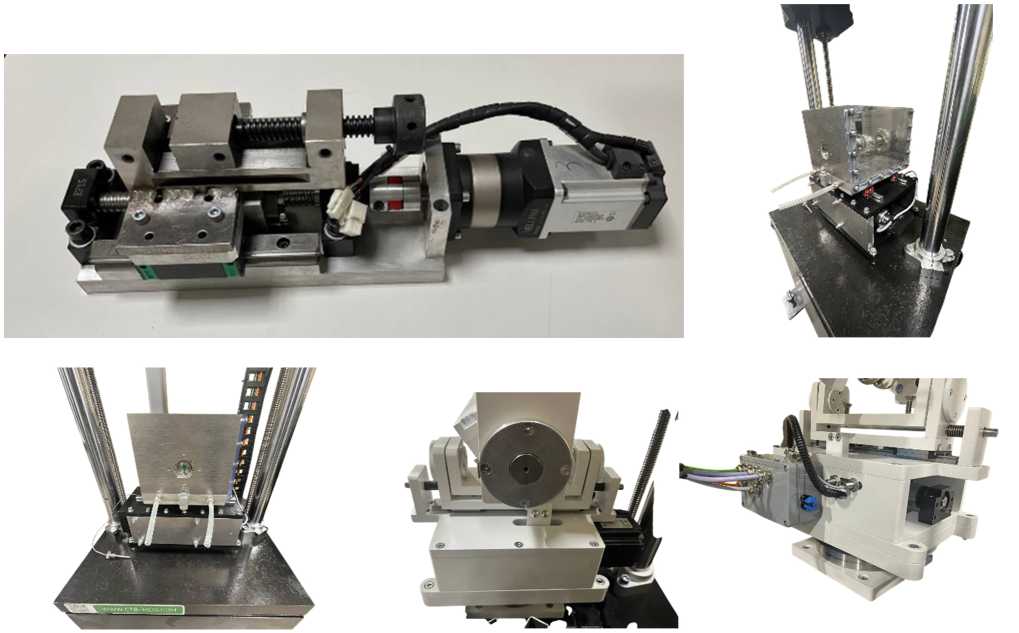

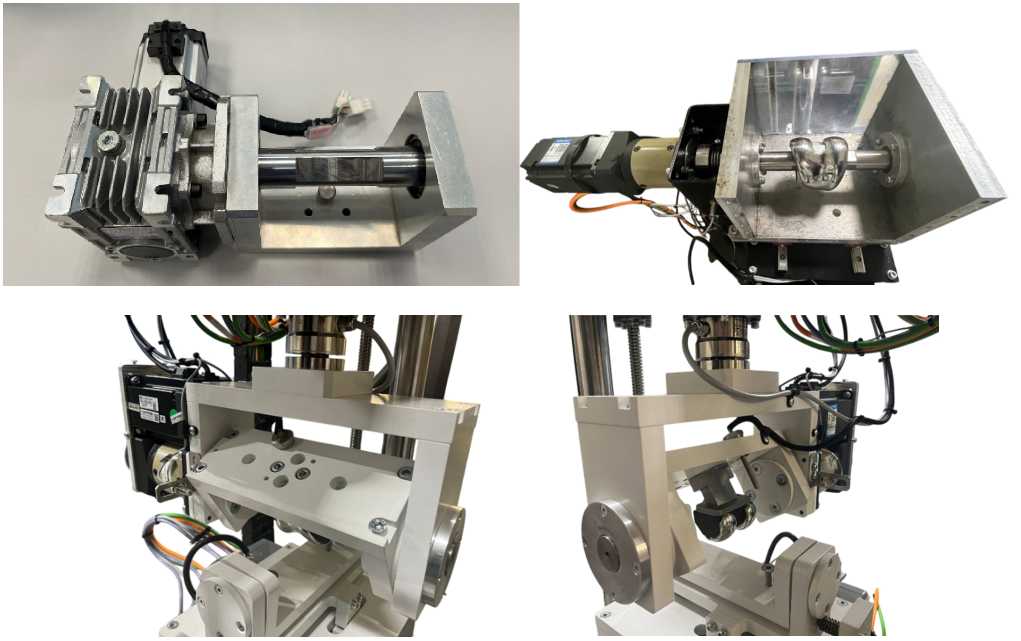

Рисунок 3 - Внешний вид модуля перемещений в горизонтальной плоскости

Рисунок 4 - Внешний вид модуля вращения

Программное обеспечение

Программное обеспечение (ПО) машин «МИД ПО» является метрологически значимым, устанавливается в электронный блок управления и обеспечивает управление работой машин, обработку результатов измерений, обмен информацией с внешними системами.

Защита программного обеспечения и измеренных данных от непреднамеренных «Средний» в соответствии

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	«МИД ПО»
Номер версии (идентификационный номер ПО)	не ниже 1.5.1

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Верхний предел измерений силы (нагрузки) (значение индекса X), кН	0,5; 1; 1,5; 2; 2,5; 3; 5; 10; 15
Нижний предел измерений силы, % от верхнего предела измерений силы	10
Пределы     допускаемой     относительной погрешности измерений силы (нагрузки), %	±0,5
Диапазон измерений перемещений привода вертикального усилия при нулевой нагрузке, мм*	от 0,05 до 200 включ.
Пределы допускаемой погрешности измерений перемещений привода вертикального усилия при нулевой нагрузке: В диапазоне от 0,05 до 10 мм включ., мм В диапазоне св. 10 мм, %	±0,02 ±0,5

Продолжение таблицы 2

±1

_______Наименование характеристики_______ Диапазон измерений скорости нагружения, Н/с Пределы допускаемой относительной погрешности измерений скорости нагружения, %

Верхний предел измерений крутящего момента силы (значение индекса Y), Нм	3, 5, 6, 8, 10, 15, 20, 25, 30, 50, 60
Нижний предел измерений крутящего момента силы, % от верхнего предела измерений	10
Пределы     допускаемой     относительной погрешности измерений крутящего момента силы, %	±1
Диапазон измерений угла поворота нижнего штока, °	от -90 до +90
Пределы допускаемой абсолютной погрешности измерений угла поворота нижнего штока, °	±0,5
Диапазон измерений угла поворота модуля вращения, °	от -60 до +60
Пределы допускаемой абсолютной погрешности измерений угла поворота модуля вращения, °	±0,5
Диапазон измерений перемещений модуля перемещений в горизонтальной плоскости, мм	от -20 до +20
Пределы допускаемой абсолютной погрешности измерений перемещений модуля перемещений в горизонтальной плоскости, мм	±0,2
Диапазон измерений силы (нагрузки) модуля перемещений в горизонтальной плоскости, кН	от 0,05 до 0,5
Пределы     допускаемой     относительной погрешности измерений силы (нагрузки) модуля перемещений в горизонтальной плоскости, %	±1
* - фактическое значение указывается в паспорте
Таблица 3 - Технические характеристики
Наименование характеристики	Значение
Диапазон перемещений траверсы, мм*	от 0 до 1000
Диапазон задания скоростей перемещений привода вертикального усилия, мм/мин*	от 0,1 до 1000,0 включ.
Диапазон частоты кручения, Г ц	от 0,1 до 60
Диапазон частоты перемещения привода, Гц	от 0,1 до 60
Амплитуда   перемещения   привода   на максимальной частоте, мм	±1
Максимальная скорость перемещения, мм/с	От 0,5 до 300
Параметры электрического питания сети переменного тока: - напряжение однофазной сети, В - напряжение трехфазной сети, В - частота, Гц	от 187 до 242 от 323 до 418 50 / 60
* - фактическое значение указывается в паспорте

Таблица 4 - Технические характеристики

Наименование характеристики	Значение
Габаритные размеры, мм, не более:
- длина	1000
- ширина	1200
- высота	2500
Масса, кг, не более	600
Сопротивление изоляции проводов питания силовых цепей управления, Мом, не менее	1
Срок службы, лет, не менее	10
Условия эксплуатации: - диапазон рабочих температур °С	от +15 до + 35
- относительная влажность воздуха, %, не более	80

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Машина испытательная динамическая МИД ЦТБ	В зависимости от модификации	1 шт.
Модуль вращения	-	1 шт.
Модуль перемещений в горизонтальной плоскости	-	1 шт.
Оснастка для испытаний стоматологии	-	1 компл.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 9 «Проведение испытаний» документа «Машины испытательные динамические МИД ЦТБ. Паспорт.».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;

Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2024 г. № 2152;

ТУ 26.51.66-001-47550742-2023 «Машины испытательные динамические МИД ЦТБ. Групповые технические условия», ООО «ЦТБ МОС», Россия.

Правообладатель

Общество с ограниченной ответственностью «Центр технической безопасности материалов, оборудования и сложных систем» (ООО «ЦТБ МОС»)

ИНН 9715212401

Адрес юридического лица: 125414, г. Москва, вн. тер. г. Муниципальный округ Ховрино, ул. Клинская, д. 6, эт. 2, помещ./ком./оф. I/1b/201

Телефон: +7 (499) 110-81-33; +7 (495) 455-11-16; +7 (499) 975-86-59; +7 (499) 955-90-56; +7 (495) 981-60-67

E-mail: info@ctb-mos.com

Web-сайт: www.ctb-mos.com

Изготовитель

Общество с ограниченной ответственностью «Центр технической безопасности материалов, оборудования и сложных систем» (ООО «ЦТБ МОС»)

ИНН 9715212401

Адрес юридического лица: 125414, г. Москва, вн. тер. г. Муниципальный округ Ховрино, ул. Клинская, д. 6, эт. 2, помещ./ком./оф. 1/1в/201

Адрес места осуществления деятельности: 125414, г. Москва, ул. Клинская, д. 6, стр. 5 Телефон: +7 (499) 110-81-33; +7 (495) 455-11-16; +7 (499) 975-86-59; +7 (499) 955-90-56; +7 (495) 981-60-67

E-mail: info@ctb-mos.com

Web-сайт: www.ctb-mos.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес: 119415, г. Москва, пр-кт Вернадского, дом 41, стр. 1, эт. 4, помещ. I, ком. 28 Тел.: +7 (495) 274-0101

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

в части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июня 2025 г. № 1052

Регистрационный № 92260-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа диафрагменные интеллектуальные НЕО

Назначение средства измерений

Счетчики газа диафрагменные интеллектуальные НЕО (далее - счетчик) предназначены для измерения объема газа, приведенного к стандартным условиям (температура 20 °С, давление 101,325 кПа).

Описание средства измерений

Принцип действия счетчиков основан на преобразовании разности давлений газа на входе и выходе в возвратно-поступательное движение мембран, образующих измерительные камеры. Измерительный механизм имеет две камеры со встроенными мембранами. Газ через входной патрубок заполняет пространство внутри корпуса и через входной клапан поступает поочередно в одну из камер, оказывая давление на мембрану, которая, перемещаясь, вытесняет газ из соседней камеры через выходной клапан и отводящий канал в выходной патрубок. Возвратно-поступательное движение диафрагм преобразуется механизмом во вращательное движение выходного вала. Отслеживание угла поворота вала осуществляется электронным преобразователем, который формирует на выходе электрические импульсы. Количество импульсов, выдаваемых электронным преобразователем прямо пропорционально прошедшему через счетчик объему газа в рабочих условиях. Измерение температуры газа осуществляется термопреобразователем сопротивления, который размещен внутри металлического корпуса счетчика. Счетчики могут выпускаться в исполнение «Р» со встроенным измерительным преобразователем атмосферного давления. Данные об измеренных значениях температуры газа, атмосферного давления и количества импульсов передаются в программный модуль электронного отсчетного устройства, который вычисляет значение прошедшего через счетчик объема газа, приведенного к стандартным условиям, с учетом подстановочного значения давления и коэффициента сжимаемости. Объем газа, приведенный к стандартным условиям, выводится на показывающее устройство с нарастающим итогом.

Счетчики состоят из измерительного механизма, помещенного в герметичный штампованный металлический корпус, и электронного отсчетного устройства.

Электронное отсчетное устройство расположено на передней части металлического корпуса и включает в себя:

• - пластмассовый корпус с двумя отсеками для сменного элемента питания и электронной платы;

• - электронная плата с жидкокристаллическим индикатором, микроконтроллером, преобразователем температуры, разъемом для подключения SIM-карты, разъемами для подсоединения импульсного выхода и внешней антенны, измерительным преобразователем атмосферного давления (опционально);

• - двухкнопочная пленочная клавиатура;

• - два источника питания (один из них сменный).

Электронное отсчетное устройство обеспечивает ведение часовых, суточных и месячных архивов, журнала событий и журнала изменений, передачу архивов и журналов на верхний уровень через модуль связи по GPRS или на внешнее устройство через Bluetooth, управление запорным капаном, защиту от несанкционированного вмешательства. Опционально возможно оснащение интерфейсами NB-IoT, LPWAN, LoRa/LoRaWAN, LTE.

Счетчики имеют типоразмеры G1,6; G2,5; G4; G5; G6; G10; G16; G25; G40; G65; G100 в зависимости от диапазона измерений объемного расхода газа.

Счетчики могут выпускаться в следующих исполнениях:

• - «1» или «2», которые отличаются конструкцией корпуса и измерительной камеры;

• - «А» или «Б», которые отличаются количеством точек объемного расхода, на которых проводится определение метрологических характеристик при поверке (исполнение «А» -три точки, исполнение «Б» - семь точек);

• - «Р» со встроенным измерительным преобразователем атмосферного давления;

• - «К» со встроенным запорным клапаном;

• - «Н» с улучшенными метрологическими характеристиками.

Структура условного обозначения счетчиков:

НЕО G[1], где:

[1] - значения номинального расхода: 1,6; 2,5; 4; 5; 6; 10; 16; 25; 40; 65; 100 м³/ч.

Счетчики типоразмеров G40,  G65,  G100 имеют фланцевое присоединение

к трубопроводу с вертикальным или горизонтальным подводом газа.

Счетчики выпускаются с левым и правым направлениями потока газа.

Счетчики оборудованы детектором воздействия внешнего магнитного поля.

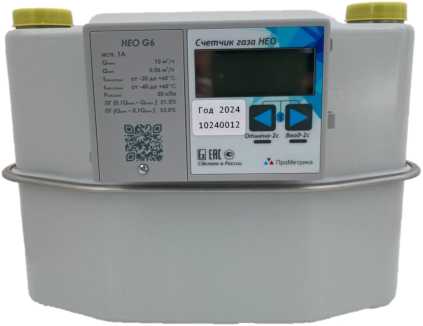

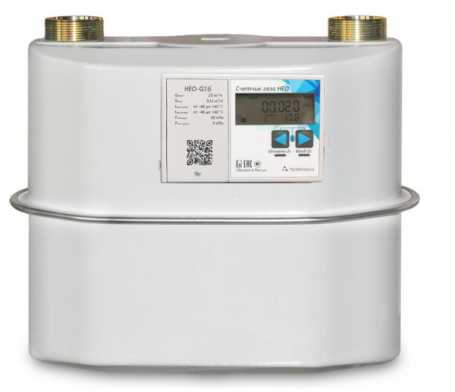

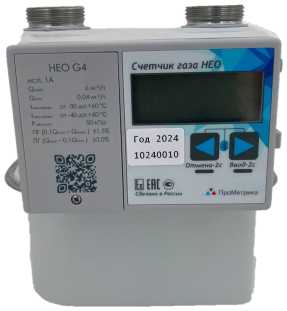

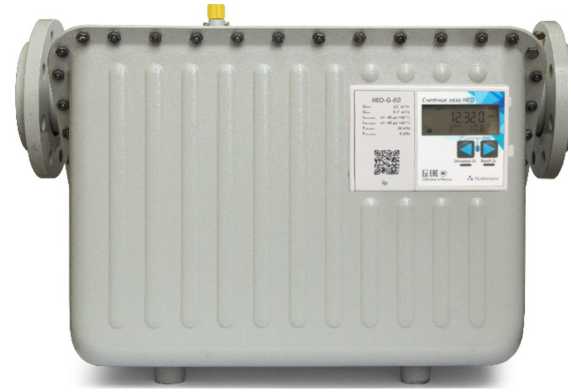

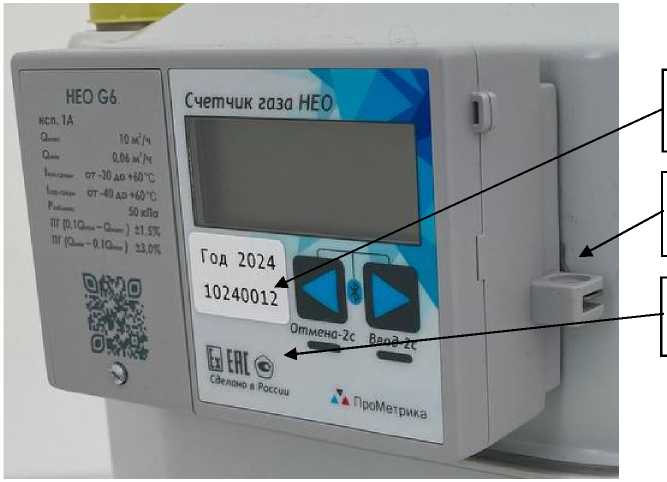

Общий вид основных исполнений счетчика представлен на рисунке 1. Пломбировку от несанкционированного доступа осуществляют с помощью свинцовой или пластмассовой пломбы нанесением знака поверки давлением клейма на пломбу.

от несанкционированного доступа, места нанесения заводского номера, утверждения типа представлены на рисунке 2.

Заводской номер в виде цифрового кода наносится на лицевую отсчетного устройства методом наклейки, а также указывается в меню счетчика.

Программное обеспечение

Счетчики имеют встроенное программное обеспечение (далее - ПО), которое записано в энергонезависимую память. Защита ПО счетчиков имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений.

ПО защищено от изменений с помощью цифровой пломбы, которая выводится на жидкокристаллический индикатор, записывается в паспорт и стирается при вскрытии корпуса счетчика.

Метрологические характеристики счетчиков нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение для типоразмера
Идентификационное наименование ПО	НЕО
Номер версии (идентификационный номер) ПО, не ниже	1.ХХ
Цифровой идентификатор ПО	-
Примечание - Номер версии состоит из двух частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Типоразмер	Порог чувствительности, м3/ч	Минимальный расход газа Qмин, м3/ч	Номинальный расход газа Qном, м3/ч	Максимальный расход газа Qмакс, м3/ч
G1,6	0,0032	0,016	1,6	2,5
G2,5	0,005	0,025	2,5	4
G4	0,008	0,04	4	6
G5	0,008	0,05	5	7
G6	0,008	0,06	6	10
G10	0,01	0,1	10	16
G16	0,01	0,16	16	25
G25	0,01	0,25	25	40
G40	0,02	0,4	40	65
G65	0,02	0,65	65	100
G100	0,02	1	100	160

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Пределы допускаемой основной относительной погрешности измерения объема газа, приведенного к температуре плюс 20 °С, %: — от Qмин до 0,1 • Quu^ - от 0,1 •Qном до Qмакс включ.	±3; ±2 (исполнение «Н») ±1,5
Диапазон измерений атмосферного давления, кПа	от 84 до 112
Пределы допускаемой относительной погрешности измерения атмосферного давления, %	±0,6

Наименование характеристики	Значение
Пределы допускаемой дополнительной относительной погрешности измерения объема газа, приведенного к температуре плюс 20 °С, вызванной отклонением температуры измеряемой среды от нормальных условий измерений на каждые 10 °С, %	±0,4
Нормальные условия измерений: - температура измеряемой среды, °С	от +15 до +25

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Типоразмер	G1,6	G2,5	G4	G5	G6	G10	G16	G25	G40	G65	G100
Циклический объем, 3 дм :
- исполнение 1	1,2	1,2	1,2/2	1,2	2	6	6	12	18	24	48
- исполнение 2	1,2	1,2	1,2/2	1,2	3,5	3,5	11	11	-	-	-
Измеряемая среда	Природный, нефтяной и другие сухие неагрессивные газы, а также
		газовая		фаза сжиженных углеводородных газов
Максимальное давление      внутри						50;
корпуса, кПа, не более			15 для исполнения со встроенным клапаном
Перепад давления при			250;					300;
расходе Qмакс, Па, не	300 для исполнения						350 для исполнения
более	со встроенным клапаном						со встроенным клапаном
Емкость   отсчетного 3 устройства, м3	99999999,9999
Параметры измеряемой среды:
- температура, °С					от -	30 до +60
- давление, кПа						до 5
Условия эксплуатации:
- температура
окружающей среды, °С					от -	40 до +60
- относительная
влажность, %				до 95 при температуре +35 °С
- атмосферное
давление, кПа					от 84 до 1		12
Присоединительная	1%,	1%,	1%,	1%,	1%,	1%,	2	2^	фланец
резьба, дюйм	2	2	2	2	2	2
Габаритные размеры исполнение 1, мм, не более:
- высота	215	215	215/	215	243/	325	332	430	480	480	625
			243		255
- ширина	198	198	198/	198	335	336/	410	468	570	680	800
			335			410
- длина	170	170	170/	170	182	234	234	289	415	415	480
			182

Наименование характеристики	Значение
Типоразмер	G1,6	G2,5	G4	G5	G6	G10	G16	G25	G40	G65	G100
Габаритные размеры исполнение 2, мм, не более:
- высота	220	220	220/	220	320	330	330	400	-	-	-
			320
- ширина	200	200	200/	200	350	410	410	470	-	-	-
			350
- длина	180	180	180/	180	230	260	260	310	-	-	-
			230
Расстояние    между осями присоединительных штуцеров, мм	110	110	110/ 250/ 200	110	250/ 200	250	280	335	570	680	800
Масса, кг, не более	1,9	1,9	1,9/	1,9	3,9	5,7	8,5	10,6	41	46	105
			3,9
Маркировка
взрывозащиты					2Ex io IIB T4 Gg X

Таблица 5 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	12
Средняя наработка до отказа, ч	80000

Знак утверждения типа

наносится на лицевую панель счетчиков и на титульный лист паспорта и руководства по эксплуатации методом печати.

Комплектность средства измерения

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Счетчик газа диафрагменный интеллектуальный	НЕО	1
Паспорт*	ПМИО.30.00000 ПС	1
Руководство по эксплуатации	ПМИО.30.00000 РЭ	1
Комплект монтажных частей	-	1
* В бумажной и/или электронной форме. ** В бумажном виде не поставляется. Размещается в электронном виде на сайте изготовителя. Поставляется по заказу.

Сведения о методиках (методах) измерений

«Инструкция. Государственная система обеспечения единства измерений. Объем природного газа. Методика измерений счетчиками газа диафрагменными интеллектуальными НЕО в исполнении «Р», свидетельство об аттестации методики (метода) измерений № 1402/5-306- RA.RU.311459- 2025

«Инструкция. Государственная система обеспечения единства измерений. Объем природного газа. Методика измерений счетчиками газа диафрагменными интеллектуальными НЕО», свидетельство об аттестации методики (метода) измерений № 2 - RA.RU.314713 - 2025

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ Р 8.993-2020 Государственная система обеспечения единства измерений. Общие требования к средствам измерений расхода и объема газа;

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10^-1 - 1^10⁷ Па»;

ТУ 26.51.52-003-59660430-2023 Счетчики газа диафрагменные интеллектуальные НЕО. Технические условия;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.7.1).

Правообладатель

Общество с ограниченной ответственностью «Прометрика» (ООО «Прометрика») ИНН 9725084156

Юридический адрес: 115087, г. Москва, вн. тер. г. муниципальный округ Даниловский, ул. Симоновский Вал, д. 16, помещ. 2/1

Телефон: +7 (903) 556-44-64

E-mail: info@pro-metrica.ru

Изготовитель

Общество с ограниченной ответственностью «Прометрика» (ООО «Прометрика») ИНН 9725084156

Юридический адрес: 115087, г. Москва, вн. тер. г. муниципальный округ Даниловский, ул. Симоновский Вал, д. 16, помещ. 2/1

Адрес места осуществления деятельности: 141732, Московская обл., г. Лобня, ул. Победы, д. 13Б

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

E-mail: office@ooostp.ru

Web-сайт: http://www.ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июня 2025 г. № 1052

Регистрационный № 90380-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

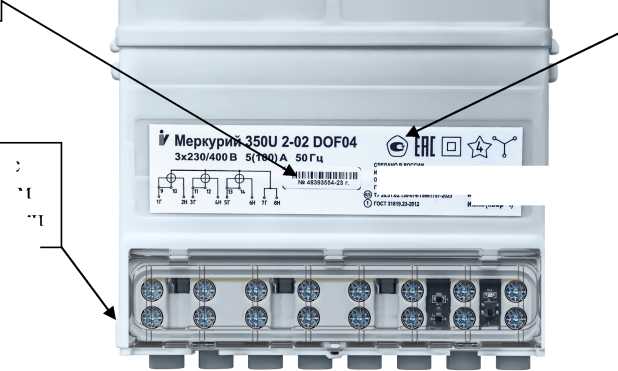

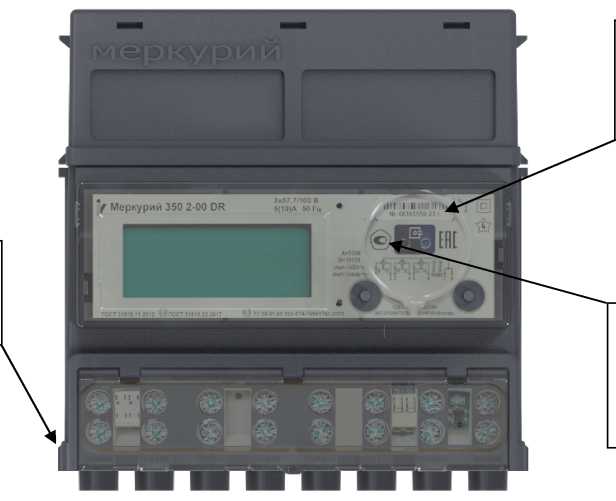

Счетчики электрической энергии статические трехфазные Меркурий 350

Назначение средства измерений

Счетчики электрической энергии статические трехфазные Меркурий 350 (далее -счетчики) предназначены для многотарифного измерения активной и реактивной электрической энергии прямого и обратного направлений, активной, реактивной и полной электрической мощности, частоты, напряжения и силы переменного тока и показателей качества электрической энергии (далее - ПКЭ), а также контроля коэффициентов мощности в трехфазных электрических сетях переменного тока частотой 50 Гц.

Описание средства измерений

Принцип действия счетчиков основан на преобразовании электрических сигналов от датчиков тока и напряжения переменного тока из аналоговой формы в цифровую с последующим расчетом и обработкой данных с помощью микроконтроллера. Микроконтроллер выполняет расчет мгновенных и усредненных значений параметров сети, производит подсчет количества активной и реактивной электроэнергии с учетом тарификатора, вычисление ПКЭ, анализ и формирование событий, формирование профилей мощности и архивов показаний на начало периодов и сохранение всей информации в энергонезависимой памяти. Измеренные и накопленные данные и события могут быть просмотрены на жидкокристаллическом индикаторе (далее - ЖКИ) счетчика или выносном дисплее, а также переданы на верхний уровень управления по интерфейсам связи.

Каналы учета активной и реактивной электрической энергии прямого и обратного направлений представлены в таблице 1.

Таблица 1 - Каналы

счетчиков

Наименование канала учета	Двунаправленный учет
	С учетом знака	По модулю
А+	А1+А4	А1+А2+А3+А4
А-	А2+А3	0
R+	R1+R2	R1+R3
R-	R3+R4	R2+R4
ALN+	ALN1+ALN4	ALN1+ALN2+ALN3+ALN4
ALN-	ALN2+ALN3	0
RLN+	RLN1+RLN2	RLN1+RLN3
RLN-	RLN3+RLN4	RLN2+RLN4

Наименование канала учета

Двунаправленный учет
С учетом знака	По модулю

Примечания:

• 1 А+ (R+): активная (реактивная) электрическая энергия прямого направления.

• 2 А- (R-): активная (реактивная) электрическая энергия обратного направления.

• 3 А1, А2, А3, А4 (R1, R2, R3, R4): активная (реактивная) составляющие вектора полной электрической энергии первого, второго, третьего и четвертого квадрантов соответственно.

  4 ALN+ (RLN+): активная (реактивная) электрическая энергия прямого для каждой фазы, где N - номер фазы.

  • 5 ALN- (RLN-): активная (реактивная) электрическая энергия обратного для каждой фазы, где N - номер фазы.

  • 6 ALN1, ALN2, ALN3, ALN4 (RLN1, RLN2, RLN3, RLN4): активная

направления

(реактивная) составляющие вектора полной электрической энергии первого, второго, третьего и четвертого квадрантов соответственно для каждой фазы, где N - номер фазы.

7 По каналам учета A+, A-, R+, R- возможно отображение учтенной электрической энергии на ЖКИ, ведение профилей мощности, формирование импульсов на импульсном выходе.

Прямое направление передачи активной электрической энергии соответствует углам сдвига фаз между током и напряжением от 0° до 90° и от 270° до 360°, реактивной электрической энергии - от 0° до 90° и от 90° до 180°.

Обратное направление передачи активной электрической энергии соответствует углам сдвига фаз между током и напряжением от 90° до 180° и от 180° до 270°, реактивной электрической энергии - от 180° до 270° и от 270° до 360°.

Счетчики могут эксплуатироваться как автономно, так и в составе автоматизированной системы сбора данных.

Счетчики предназначены для эксплуатации внутри помещений, а также могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).

Счетчики имеют единое конструктивное исполнение и отличаются дополнительными функциями. Структура условного обозначения счетчиков приведена в таблице 2.

Таблица 3 - Коды номинального, максимального тока, номинального напряжения, постоянной счетчика, класса точности

Код	Номинальный (базовый)/ максимальный ток 1ном (1б)/1макс, А	Номинальное фазное/линейное напряжение переменного тока, ^Фном/^Лном, В	Постоянная счетчика в режиме телеметрия/ поверка, имп./(кВт^ч) [имп./(квар^ч)]	Класс точности при измерении активной/ реактивной электрической энергии
-00	5/10	3x57,7/100	5000/160000	0,2S/0,5 или 0,5S/1
-01	5/60	3x230/400	500/32000 или 1000/32000	0,5/1 или 1/2
-02	5/100	3x230/400	250/16000 или 1000/16000	0,5/1 или 1/2
-03	5/10	3x230/400	1000/160000	0,2S/0,5 или 0,5S/1
-04	1/10	3x57,7/100	5000/160000	0,2S/0,5 или 0,5S/1
-05	1/10	3x230/400	1000/160000	0,2S/0,5 или 0,5S/1
-06	1/2	3x57,7/100	5000/160000	0,2S/0,5 или 0,5S/1
-07	1/2	3x230/400	1000/160000	0,2S/0,5 или 0,5S/1
-08	5/80	3x230/400	250/16000 или 1000/16000	0,5/1 или 1/2
-09	10/100	3x230/400	250/16000 или 1000/16000	0,5/1 или 1/2
Примечания: 1 Для счетчиков активной энергии непосредственного включения класса точности 0,5 (коды -01, -02, -08, -09) требования ГОСТ 31819.21-2012 не установлены. Диапазоны токов, значения влияющих величин, характеристики точности и допускаемые значения дополнительных погрешностей, вызываемых влияющими величинами, должны соответствовать требованиям ГОСТ 31819.21-2012 для счетчиков класса точности 1 с коэффициентом 0,5. 2 Для счетчиков реактивной энергии включения через трансформаторы тока класса точности 0,5 (коды -00, -03, -04, -05, -06, -07) требования ГОСТ 31819.23-2012 не установлены. Диапазоны токов, значения влияющих величин, характеристики точности и допускаемые значения дополнительных погрешностей, вызываемых влияющими величинами, должны соответствовать требованиям    ГОСТ 31819.23-2012 для счетчиков класса точности 1 с коэффициентом 0,5. 3 Значение постоянной счетчика в режиме телеметрии 250, 500, 1000 для счетчиков с кодами -01, -02, -08, -09 определяется при заказе счетчика.

Схема включения счетчиков класса точности 0,2S и 0,5S по активной энергии -трехфазная четырехпроводная сеть, через трансформаторы тока.

Схема включения счетчиков класса точности 0,5 и 1 по активной энергии - трехфазная четырехпроводная сеть, непосредственное включение по току.

Счетчики обеспечивают измерение и расчет параметров:

• -   учтенная активная и реактивная электрическая энергия прямого и обратного направления, в том числе по 4 тарифам, нарастающим итогом и на начало отчетных периодов, включая энергию потерь;

• -    мгновенные (за один период частоты сети) и усредненные значения фазных и линейных напряжений переменного тока;

• -    мгновенные (за один период частоты сети) и усредненные значения фазных токов и тока нейтрали;

• -   значения фазных и суммарной активной, реактивной и полной электрической мощностей;

  • -   значения фазных и суммарного коэффициентов мощности (контрольный, метрологически ненормированный параметр);

  • -   значения максимумов ненормированный параметр);

  • -   значения коэффициентов ненормированный параметр);

  мощности

  мощности

  (контрольный,

  (контрольный,

  метрологически

  метрологически

• -   соотношение реактивной и активной электрических мощностей (коэффициент реактивной мощности tgф) (контрольный, метрологически ненормированный параметр);

• -   значения частоты переменного тока сети;

• -   значения температуры внутри счетчика (контрольный, метрологически ненормированный параметр);

• -   ПКЭ:

  • -   отклонение основной частоты напряжения электропитания от значения;

  • -   установившееся отклонение напряжения;

  • -   перенапряжение;

  • -   глубина провала напряжения;

  • -   длительность провала напряжения;

  • -   длительность перенапряжения;

  • -   длительность прерывания напряжения;

  • -   длительность отклонения частоты метрологически ненормированный параметр);

  • -   положительное, отрицательное метрологически ненормированный параметр);

  от номинального значения

  отклонение напряжения

  • -   максимальное значение напряжения при перенапряжении метрологически ненормированный параметр);

  • -   коэффициент искажения синусоидальности напряжения метрологически ненормированный параметр);

  • -   текущее время

  параметр);

  • -   время работы ненормированный параметр).

  и дата (контрольный, метрологически

  (наработка) счетчика (контрольный,

  номинального

  (контрольный,

  (контрольный,

  (контрольный,

  (контрольный,

  ненормированный

  метрологически

Счетчики обеспечивают формирование и хранение в энергонезависимой памяти следующих событий:

• -   дата и время вскрытия клеммной крышки;

• -    дата и время вскрытия корпуса счетчика;

• -    дата и время последнего перепрограммирования;

• -   дата, время и причина включения и отключения встроенного коммутационного аппарата;

• -    дата и время последнего перепрограммирования;

• -    дата, время, тип и параметры выполненной команды;

• -    попытка доступа с неуспешной идентификацией и (или) аутентификацией;

• -   попытка доступа с нарушением правил управления доступом;

• -   попытка несанкционированного обновления или записи программного обеспечения;

• -   попытка несанкционированного нарушения измеренных параметров;

• -    изменение направления перетока мощности;

• -    дата и время воздействия постоянного или переменного магнитного поля со значением модуля вектора магнитной индукции свыше 150 мТл (пиковое значение);

• -    факт связи с прибором учета электрической энергии, приведшей к изменению параметров конфигурации, режимов функционирования (в том числе введение полного и (или) частичного ограничения (возобновления) режима потребления электрической энергии (управление нагрузкой);

• -   дата и время отклонения напряжения в измерительных цепях от заданных пределов;

• -   отсутствие напряжения либо значение напряжения ниже запрограммированного порога с фиксацией времени пропадания и восстановления напряжения;

• -    инверсия фазы или нарушение чередования фаз;

• -   превышение соотношения величин потребления активной и реактивной мощности в соответствии с информационной моделью «СПОДЭС»;

• -   небаланс фазных токов и тока нейтрали с фиксацией превышения значения порога небаланса и продолжительности отклонения (опционально);

• -   превышение заданного предела мощности;

• -   включение (отключение) измерительных цепей;

• -    превышение тока выше 1макс;

• -   достижение критически низкого уровня заряда батареи, %;

• -   нарушение в подключении токовых цепей;

• -   изменение текущих значений времени и даты при синхронизации времени с фиксацией в журнале событий времени до и после коррекции или величины коррекции времени, на которую было скорректировано значение;

  ниже

• -   дата, время и продолжительность отклонения частоты запрограммированного порога с фиксацией продолжительности отклонения;

  каждого и время

• -    при измерении провала, перенапряжения, прерывания напряжения для события в журнале событий должны фиксироваться значение напряжения, дата перехода порогового значения;

• -    в случае мгновенного отключения питания счетчика событие об аварийном режиме работы должно быть сформировано и записано в память, а также дата и время начала и окончания неисправности;

• -    инициализация прибора учета, время последнего сброса, число сбросов нарастающим итогом;

• -   выход за граничное значение температуры внутри корпуса с конфигурируемым порогом;

• -    результаты непрерывной самодиагностики (тестирования блоков счетчика);

• -   изменение текущих значений времени и даты при синхронизации времени;

• -    факт остановки часов при отсутствии питания и разряде батареи;

• -    факт прерывания батарейного питания, а также разряда текущей эксплуатируемой батареи (возможно при следующем подключении к сети).

Глубина хранения журналов событий составляет 10 событий каждого типа при работе по протоколу «Меркурий» и не менее 256 событий в каждом журнале при работе по протоколу «СПОДЭС/DLMS» с разделением событий по журналам в соответствии со спецификацией протокола «СПОДЭС/DLMS». Все события в журналах сохраняются с присвоением времени события.

Счетчики модификаций Меркурий 350М и Меркурий 350 имеют встроенный для отображения измеряемых параметров.

Счетчики модификации Меркурий 350U не имеют встроенного ЖКИ и

Заводской номер наносится на маркировочную наклейку, расположенную на лицевой панели счетчиков, любым технологическим способом в виде цифрового кода.

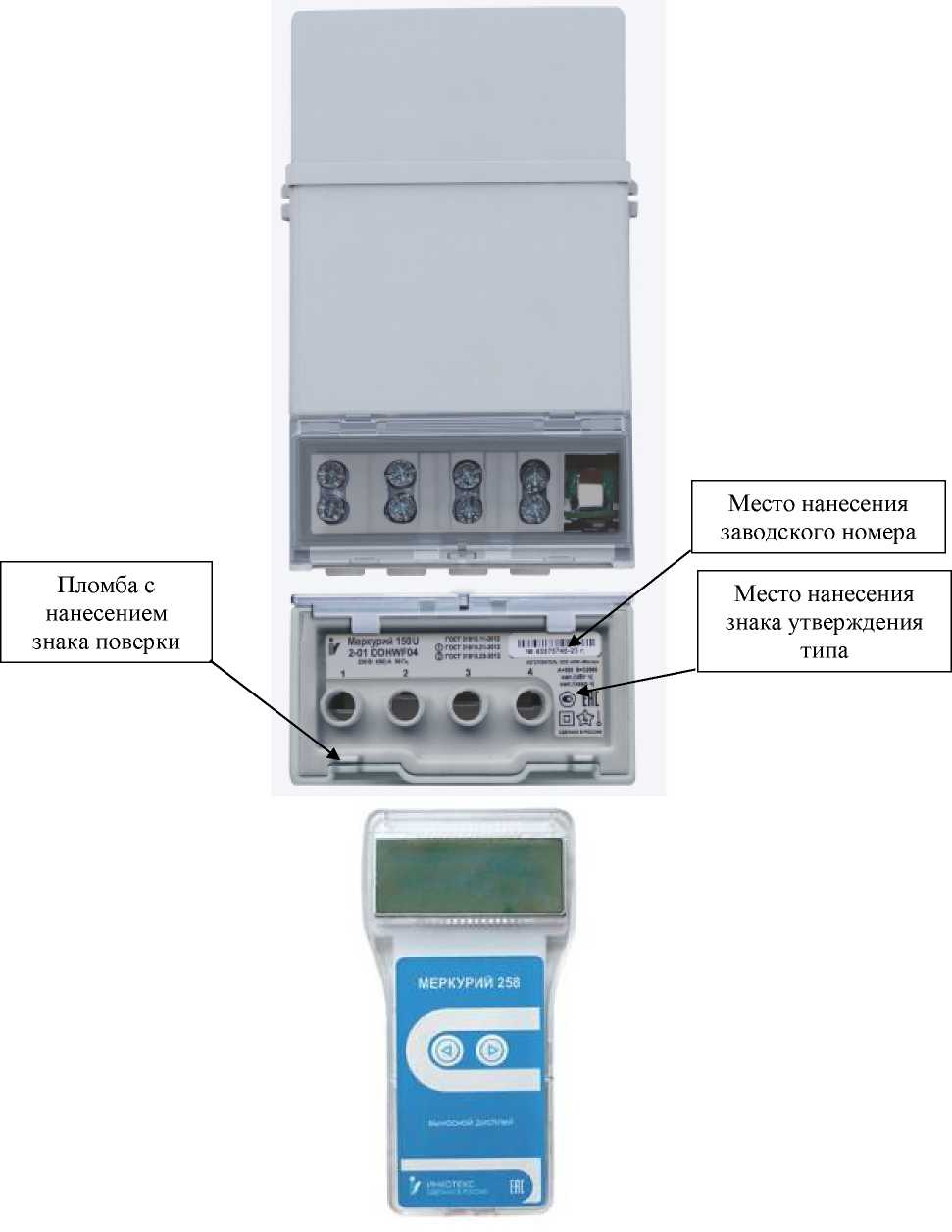

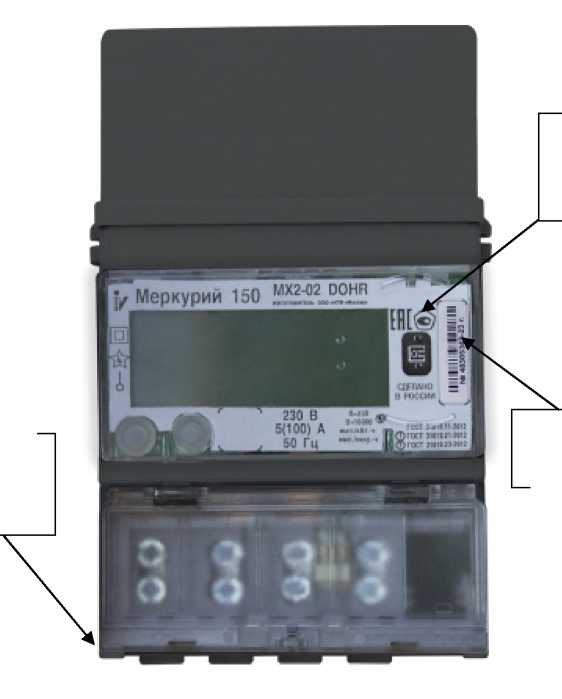

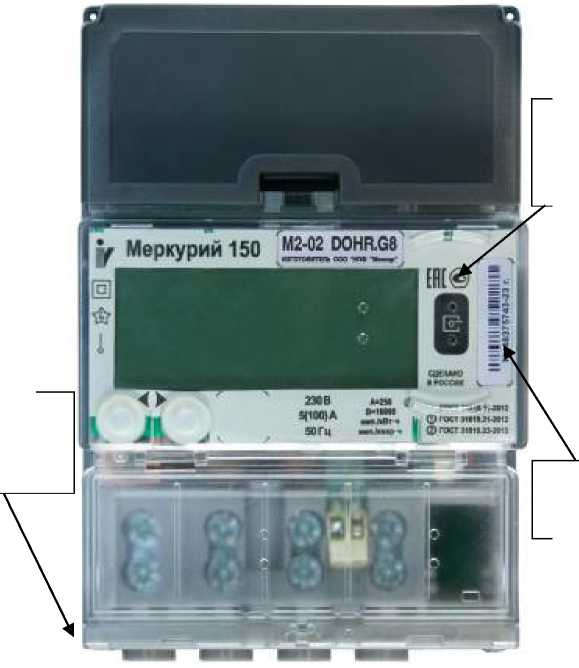

Общий вид счетчиков с указанием места ограничения доступа к (регулировки), мест нанесения знака утверждения типа и заводского номера, дисплея представлен на рисунках 1 и 2. Способ ограничения доступа к (регулировки) - пломба со знаком поверки.

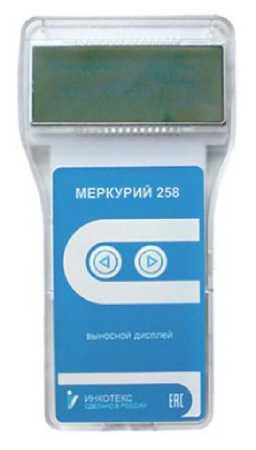

Рисунок 2 - Общий вид выносного дисплея Меркурий 258

Программное обеспечение

В счетчиках используется встроенное в микроконтроллер ПО.

Встроенное ПО разделено на метрологически значимую и метрологически незначимую (прикладную) части, которые объединены в единый файл, имеющий единый цифровой идентификатор (контрольную сумму CRC16). Метрологические характеристики счетчиков нормированы с учетом влияния встроенного ПО.

Встроенное ПО может быть установлено или переустановлено только на предприятии-изготовителе. Идентификационные данные встроенного ПО приведены в таблице 4.

Таблица 4 -

ПО

данные

Идентификационные данные	Значение
Идентификационное наименование ПО	M350 01 00 00 00 ХХ ХХ ХХ ХХ
Номер версии (идентификационный номер ПО) метрологически значимой части встроенного ПО	01.00.00.00
Номер версии (идентификационный номер ПО) метрологически незначимой (прикладной) части встроенного ПО, не ниже: - для счетчиков Меркурий 350М, Меркурий 350 - для счетчиков Меркурий 350U	06.74.01.01 06.62.01.01
Цифровой идентификатор ПО	-
Примечание - хх хх хх хх - версия метрологически незначимой (прикладной) части встроенного ПО.

Конструкция счетчиков исключает возможность несанкционированного влияния на встроенное ПО и накопленную измерительную информацию. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий», в соответствии с рекомендациями Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 5

Метрологические характеристики счетчиков при измерении активной ергии, активной и полной электрической мощности

Значение силы переменного тока, А		Коэффициент мощности COSф	Пределы допускаемой основной относительной погрешности, %, для счетчиков класса точности
непосредственного включения	трансформаторного включения
			0,2S	0,5S	0,5	1
При симметричной нагрузке
0,05-1б < I < 0,10 ^16	0,01 •Iном < I < 0,05 •Iном	1,0	±0,4	±1,0	±0,75	±1,5
0,10^1б < I < 1макс	0,05 •Iном < I < Iмакс	1,0	±0,2	±0,5	±0,5	±1,0
0,10-1б < I < 0,20 ^16	0,02 Iном < I < 0,10 Iном	0,5L 0,8С	±0,5	±1,0	±0,75	±1,5
0,20^1б < I < 1макс	0,10 Iu^^ < I < Iмакс	0,5L 0,8С	±0,3	±0,6	±0,5	±1,0
При однофазной нагрузке
0,10^1б < I < 1макс	0,05 •Iном < I < Iмакс	1,0	±0,3	±0,6	±1,0	±2,0
0,20^Il6 < I < Iмакс	0,10 •Iном < I < Iмакс	0,5L	±0,4	±1,0	±1,0	±2,0
Примечания: 1 Знаком «L» обозначена индуктивная нагрузка. 2 Знаком «С» обозначена емкостная нагрузка.

Разность между значениями погрешностей при измерении активной электрической энергии при однофазной нагрузке и при симметричной многофазной нагрузке при 7ном(/б) и коэффициенте мощности cosф, равном 1,0, не должна превышать:

• -   ±0,4 % для счетчиков класса точности 0,2S;

• -   ±1,0 % для счетчиков класса точности 0,5S;

• -   ±0,75 % для счетчиков класса точности 0,5;

• -   ±1,5 % для счетчиков класса точности 1.

Таблица 6 - Метрологические характеристики счетчиков при измерении реактивной электрической энергии и реактивной электрической мощности

Значение силы переменного тока, А		Коэффициент sinф (при индуктивной или емкостной нагрузке)	Пределы допускаемой основной относительной погрешности, %, для счетчиков класса точности
непосредственного включения	трансформаторного включения		0,5	1	2
При симметричной нагрузке
0,05-I6 < I < 0,10 •I6	0,02•Iном < I < 0,05•Iном	1,00	±0,75	±1,5	±2,5
0,10 •I6 < I < Iмакс	0,05 •Iном < I < Iмакс		±0,50	±1,0	±2,0
0,10^I6 < I < 0,20^I6	0,05 •Iном < I < 0,10 •Iном	0,50	±0,75	±1,5	±2,5
0,20^I6 < I < /макс	0,10 •Iном < I < Iмакс		±0,50	±1,0	±2,0
0,20^I6 < I < Iмакс	0,10 •Iном < I < Iмакс	0,25	±0,75	±1,5	±2,5

Значение силы переменного тока, А		Коэффициент sinф (при индуктивной или емкостной нагрузке)	Пределы допускаемой основной относительной погрешности, %, для счетчиков класса точности
непосредственного включения	трансформаторного включения		0,5	1	2
При одно(		:)азной нагрузке
0,10 •/б  I 1макс	0,05 •1ном  1 /макс	1,00	±0,75	±1,5	±3,0
0,20^1б < I < 1макс	0,10 •/ном I 1макс	0,50	±0,75	±1,5	±3,0

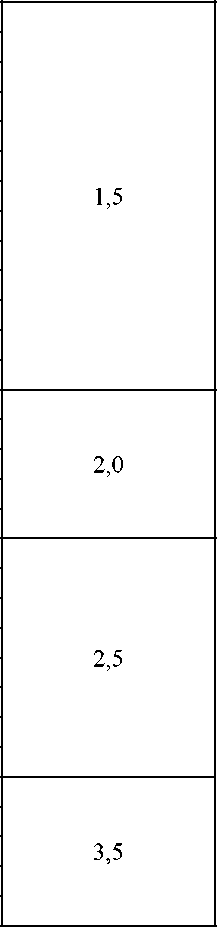

Разность между значениями погрешностей при измерении реактивной электрической энергии при однофазной нагрузке и при симметричной многофазной нагрузке при /ном(/б) и коэффициенте sin9, равном 1,0, не должна превышать:

• -   ±2,5 % для счетчиков класса точности 0,5 и 1;

• -   ±3,5 % для счетчиков класса точности 2.

Таблица 7 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, вызываемой изменением напряжения электропитания

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А		Коэффициент мощности COSф	Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности
непосредственного включения	трансформаторного включения		0,2S	0,5S	0,5	1
0,05 •/б < I < 1макс	0,05 •/ном I 1макс	1,0	±0,10	±0,20	±0,35	±0,70
0,10^1б < I < 1макс	0,10 •/ном      /макс	0,5 (при индуктивной нагрузке)	±0,20	±0,40	±0,50	±1,00

Примечание - Для диапазонов напряжения от минус 20 % до минус 10 % и от плюс 10 % до плюс 15 % пределы дополнительной погрешности при измерении активной электрической энергии могут в три раза превышать пределы, приведенные в таблице. При напряжении ниже 0,8^ ^ном погрешность счетчика может меняться в пределах от плюс 10 % до минус 100 %.

Таблица 8 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении реактивной электрической энергии и реактивной электрической мощности, вызываемой изменением напряжения электропитания

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А		Коэффициент sin9 (при индуктивной или емкостной нагрузке)	Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности
непосредственного включения	трансформаторного включения		0,5	1	2
0,05 •/б < / < /макс	0,02^/ном      /макс	1,0	±0,4	±0,7	±1,0
0,10 •/б      /макс	0,05 •/ном      /макс	0,5	±0,5	±1,0	±1,5

Примечание - Для диапазонов напряжения от минус 20 % до минус 10 % и от плюс 10 % до плюс 15 % пределы дополнительной погрешности при измерении реактивной электрической энергии могут в три раза превышать пределы, приведенные в таблице. При напряжении ниже 0,8^ ^ном погрешность счетчика может меняться в пределах от плюс 10 % до минус 100 %.

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А		Коэффициент мощности COSф	Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности
непосредственного включения	трансформаторного включения		0,2S	0,5S	0,5	1
0,05 •/б I 1макс	0,05 •/ном I /макс	1,0	±0,1	±0,2	±0,25	±0,5
0,10^1б < I /макс	0,10 •/ном      /макс	0,5 (при индуктивной нагрузке)	±0,1	±0,2	±0,35	±0,7

Таблица 10 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении реактивной электрической энергии и реактивной электрической мощности при отклонении частоты сети

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А		Коэффициент sin9 (при индуктивной или емкостной нагрузке)	Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности
непосредственного включения	трансформаторного включения		0,5	1	2
0,05 •/б      /макс	0,02^/ном      /макс	1,0	±1,0	±1,5	±2,5
0,10^/б      /макс	0,05 •/ном      /1макс	0,5	±1,0	±1,5	±2,5

Таблица 11 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, вызываемой обратным порядком следования фаз

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А		Коэффициент мощности COSф	Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности
непосредственного включения	трансформаторного включения		0,2S	0,5S	0,5	1
0,1-/б	0,1•/ном	1,0	±0,05	±0,1	±0,75	±1,5

Таблица 12 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, вызываемой несимметрией напряжений переменного тока

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А		Коэффициент мощности COSф	Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности
непосредственного включения	трансформаторного включения		0,2S	0,5S	0,5	1
/б	/ном	1,0	±0,5	±1,0	±1,0	±2,0

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А		Коэффициент мощности COSф	Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности
непосредственного включения	трансформаторного включения		0,2S	0,5S	0,5	1
0,5•/макс	0,5 •/макс	1,0	±0,4	±0,5	±0,8	±0,8

Таблица 14 - Пределы допускаемой дополнительной относительной погрешности счетчиков непосредственного включения при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой постоянной составляющей и четными гармониками в цепи силы переменного тока, для счетчиков класса точности 0,5 и 1

Значение силы переменного тока (при симметричной нагрузке), А	Коэффициент мощности cosф	Пределы допускаемой дополнительной относительной погрешности, %
/макс/'^2	1,0	±3,0

Таблица 15 - Пределы допускаемой дополнительной относительной погрешности счетчиков непосредственного включения при измерении реактивной электрической энергии и реактивной электрической мощности, вызываемой постоянной составляющей в цепи силы переменного тока

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А	Коэффициент sinф	Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности
		1	2
/макс/^2	1,0	±3,0	±6,0

Таблица 16 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой нечетными гармониками в цепи силы переменного тока, для счетчиков классов точности 0,5 и 1

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А	Коэффициент мощности COSф	Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности
		0,5	1
0,5-/б	1,0	±1,5	±3,0

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А		Коэффициент мощности COSф	Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности
непосредственного включения	трансформаторного включения		0,2S	0,5S	0,5	1
0,5^/б	0,5•1ном	1,0	±0,6	±1,5	±1,5	±3,0

Таблица 18 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой постоянной магнитной индукцией внешнего происхождения для счетчиков классов точности 0,2S, 0,5S, 0,5 и 1

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А		Коэффициент мощности C0S9 (при индуктивной нагрузке)	Пределы допускаемой дополнительной относительной погрешности, %
непосредственного включения	трансформаторного включения
1б	1ном	1,0	±2,0

Таблица 19 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении реактивной электрической энергии и реактивной электрической мощности, вызываемой постоянной магнитной индукцией внешнего происхождения

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А		Коэффициент sinф	Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности
			0,5	1	2
непосредственного включения	трансформаторного включения
1б	1ном	1,0	±2,0	±2,0	±3,0

Таблица 20 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой магнитной индукцией внешнего происхождения 0,5 мТл

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А		Коэффициент мощности cos9 (при индуктивной нагрузке)	Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности
непосредственного включения	трансформаторного включения
			0,2S	0,5S	0,5	1
1б	1ном	1,0	±0,5	±1,0	±2,0	±2,0

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А		Коэффициент sinф	Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности
			0,5	1	2
непосредственного включения	трансформаторного включения
1б	1ном	1,0	±1,0	±2,0	±3,0

Таблица 22 - Пределы допускаемой дополнительной относительной погрешности, вызываемой самонагревом счетчика, при измерении активной электрической энергии

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А		Коэффициент мощности cos9 (при индуктивной нагрузке)	Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности
непосредственного включения	трансформаторного включения		0,2S	0,5S	0,5	1
1макс	1макс	1,0	±0,1	±0,2	±0,7	±0,7
1макс	1макс	0,5	±0,1	±0,2	±1,0	±1,0

Таблица 23 - Пределы допускаемой дополнительной относительной погрешности, вызываемой самонагревом счетчика, при измерении реактивной электрической энергии

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А		Коэффициент sin9 (при индуктивной нагрузке)	Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности
непосредственного включения	трансформаторного включения		0,5	1	2
1макс	1макс	1,0	±0,5	±0,7	±1,0
1макс	1макс	0,5	±0,7	±1,0	±1,5

Таблица 24 - Пределы допускаемой дополнительной относительной погрешности, вызываемой кратковременной перегрузкой входным током счетчика, при измерении активной

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А		Коэффициент мощности cos9	Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности
непосредственного включения	трансформаторного включения		0,2S	0,5S	0,5	1
1б	1ном	1,0	±0,05	±0,05	±0,75	±1,5

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А		Коэффициент sin9	Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности
непосредственного включения	трансформаторного включения		0,5	1	2
1б	1ном	1,0	±0,5	±0,5	±1,5

Таблица 26 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой наносекундными импульсными помехами

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А		Коэффициент мощности cos9	Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности
непосредственного включения	трансформаторного включения		0,2S	0,5S	0,5	1
1б	1ном	1,0	±1,0	±2,0	±4,0	±4,0

Таблица 27 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении реактивной электрической энергии и реактивной электрической мощности, вызываемой наносекундными импульсными помехами

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А		Коэффициент sin9	Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности
непосредственного включения	трансформаторного включения		0,5	1	2
1б	1ном	1,0	±4,0	±4,0	±4,0

Таблица 28 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, вызываемой колебательными затухающими помехами

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А	Коэффициент мощности cos9	Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности
трансформаторного включения		0,2S	0,5S
1ном	1,0	±1,0	±2,0

Таблица 29 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении реактивной электрической энергии, вызываемой колебательными затухающими помехами

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А	Коэффициент sin9	Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности
трансформаторного включения		0,5	1
1ном	1,0	±2,0	±2,0

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А		Коэффициент мощности cos9	Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности
непосредственного включения	трансформаторного включения		0,2S	0,5S	0,5	1
1б	1ном	1,0	±1,0	±2,0	±2,0	±2,0

Таблица 31 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении реактивной электрической энергии и реактивной электрической мощности, вызываемой воздействием радиочастотного электромагнитного поля

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А		Коэффициент sin9	Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности
непосредственного включения	трансформаторного включения		0,5	1	2
1б	1ном	1,0	±2,0	±2,0	±3,0

Таблица 32 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой кондуктивными помехами, наводимыми радиочастотными полями

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А		Коэффициент мощности cos9	Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности
непосредственного включения	трансформаторного включения		0,2S	0,5S	0,5	1
1б	1ном	1,0	±1,0	±2,0	±1,0	±2,0

Таблица 33 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении реактивной электрической энергии и реактивной электрической мощности, вызываемой кондуктивными помехами, наводимыми радиочастотными полями

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А		Коэффициент sin9	Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности
непосредственного включения	трансформаторного включения		0,5	1	2
1б	1ном	1,0	±2,0	±2,0	±3,0

Таблица 34 - Средний температурный коэффициент при измерении активной электрической энергии и активной электрической мощности

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А		Коэффициент мощности COSф	Средний температурный коэффициент, %/К, для счетчиков класса точности
непосредственного включения	трансформаторного включения		0,2S	0,5S	0,5	1
0,10'I6 I 1макс	0,05 •1ном I 1макс	1,0	0,01	0,03	0,05	0,05
0,20^1б < I < 1макс	0,10 •1ном I 1макс	0,5 (при индуктивной нагрузке)	0,02	0,05	0,07	0,07

Таблица 35 - Средний температурный коэффициент при измерении реактивной электрической энергии и реактивной электрической мощности

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А		Коэффициент sin9 (при индуктивной или емкостной нагрузке)	Средний температурный коэффициент, %/К, для счетчиков класса точности
непосредственного включения	трансформаторного включения		0,5	1	2
0,10^1б I 1макс	0,05 •Iном I Iмакс	1,0	0,03	0,05	0,10
0,20^1б I Iмакс	0,10 •Iном I Iмакс	0,5	0,05	0,07	0,15

Таблица 36 - Средний температурный коэффициент при измерении полной электрической мощности, напряжения и силы переменного тока

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А		Средний температурный коэффициент, %/К, для счетчиков классов точности по активной/реактивной электрической энергии
непосредственного включения	трансформаторного включения	0,2S/0,5	0,5S/1	0,5/1	1/2
0,10 'Ig < I < Iмакс	0,05 •Iном < I < /макс	0,03	0,05	0,05	0,10

Таблица 37 -

Наименование характеристики	Значение
Номинальное значение частоты сети Уном, Г ц	50
Диапазон измерений частоты переменного тока, Г ц	от 42,5 до 57,5
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц	±0,05
Номинальное фазное/линейное напряжение переменного тока ^Фном/^Лном, В: - для счетчиков с кодами -00, -04, -06	3x57,7/100
- для счетчиков с кодами -01, -02, -03, -05, -07, -08, -09	3x230/400
Диапазон измерений фазного иФном и линейного илном	от 0,7^ иФном(илном) до
напряжения переменного тока, В	1,2' ифном(иЛном)
Пределы допускаемой относительной основной погрешности измерений фазного иФном и линейного илном напряжения переменного тока, %	±0,5
Диапазон измерений силы переменного тока (фазного тока) для счетчиков активной электрической энергии класса точности 0,2S и 0,5S, А	от 0,02'InGv до Iмакс

Наименование характеристики	Значение
Пределы допускаемой относительной основной погрешности измерений силы переменного тока (фазного тока) для счетчиков активной электрической энергии класса точности 0,2S и 0,5S, %	±[0.5 4- 0.005 .(^-1)]
Диапазон измерений силы переменного тока (фазного тока и тока нейтрали) для счетчиков активной электрической энергии класса точности 0,5 и 1, А	от 0,05 •I6 до Iмакс
Пределы допускаемой относительной основной погрешности измерений силы переменного тока (фазного тока и тока нейтрали) для счетчиков активной электрической энергии класса точности 0,5 и 1, %, в поддиапазонах:
- 0,05 •Тб < I < 1б
— Тб < I < Тмакс	±[0.6 4-0.01 ■ 1}]
Диапазон измерений разности между током фазы и током нейтрали (небаланс токов) для счетчиков активной электрической энергии класса точности 0,5 и 1, А	от 0,15 •I6 до Iмакс
Пределы допускаемой относительной основной погрешности измерений разности между током фазы и током нейтрали (небаланс токов) для счетчиков активной электрической энергии класса точности 0,5 и 1, %, в поддиапазонах: - 0,15^1б < I < Тб	±[14-0.01
	4-ГГ1 6 -к П 01 ■             I't'i
— 1б < I Т^макс	Г|_и.О -t- U.U1 ■          1JJ
Диапазон измерений отклонения частоты переменного тока Л/, Гц	от -7,5 до +7,5
Пределы допускаемой абсолютной погрешности измерений отклонения частоты переменного тока, Г ц	±0,05
Диапазон измерений установившегося отклонения напряжения переменного тока, % от ином	от -80 до +20
Пределы допускаемой абсолютной погрешности измерений установившегося отклонения напряжения переменного тока, % от ином	±0,5
Диапазон измерений перенапряжения, % от ином	от 110 до 150
Пределы допускаемой абсолютной погрешности измерений перенапряжения, % от ином	±1
Диапазон измерений глубины провала напряжения 5ип, % от ином	от 10 до 90
Пределы допускаемой абсолютной погрешности измерений глубины провала напряжения, % от ином	±1
Диапазон измерений длительности перенапряжения, провала и прерывания напряжения, с	от 0,02 до 60,00
Пределы допускаемой абсолютной погрешности измерений длительности перенапряжения, провала и прерывания напряжения, с	±0,04
Значение точности хода часов, с/сутки: - в нормальных условиях — в диапазоне рабочих температур	±0,5 ±5,0

Наименование характеристики	Значение
- при отключенном питании	±5,0
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от +15 до +25 от 45 до 75
Примечание -  - измеренное значение силы переменного тока, А.

Таблица 38 - Значение стартового тока для счетчиков непосредственного включения

тока для счетчиков

включения

Тип электрической энергии	Класс точности	Стартовый ток (чувствительность), А
Активная	0,2S	0,001 •1ном
	0,5S	0,001 •1ном
Реактивная	0,5	0,002^1ном
	1,0	0,002^1ном

Таблица 40 - Основные технические характеристики

Наименование характеристики	Значение
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +30 °С, %, не более	от -45 до +70 95
Установленный рабочий диапазон напряжения, В	от 0,9^Аиом до 1,1'^ном
Расширенный рабочий диапазон напряжения, В	от 0,7^^ном до 1,2^ином
Предельный рабочий диапазон напряжения, В	от 0 до 1,2-ином
Активная (полная) электрическая мощность, потребляемая каждой цепью напряжения переменного тока счетчиков, Вт (В^А), не более	2 (10)
Активная (полная) электрическая мощность, потребляемая цепями напряжения переменного тока счетчика при наличии модема, Вт (В^А), не более	6 (30)
Полная электрическая мощность, потребляемая каждой цепью силы переменного тока счетчика, В^А, не более	0,1
Количество тарифов, не менее	4
Габаритные размеры (высота^длина^ширина), мм, не более: - модификации Меркурий 350М, Меркурий 350	149,0x144,0x65,5
- модификация Меркурий 350U	149,0x144,0x51,4
- выносной дисплей	150,5x80,0x19,5
Масса, кг, не более
- счетчик	1,0
- выносной дисплей	0,2
Средняя наработка на отказ, ч	400000
Средний срок службы, лет	40

Комплектность средства измерений

Таблица 41 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Счетчик электрической энергии статический трехфазный Меркурий 350	в соответствии с модификацией	1
Комплект гермовводов	-	1
Скоба для установки на опоре (поставляется только со счетчиками Меркурий 35 0U)	-	1
Выносной дисплей (при наличии в комплекте со счетчиком)	-	1
Программное обеспечение «Конфигуратор счетчиков Меркурий»	-	1
Программное обеспечение «Конфигуратор счетчиков «СПОДЭС»	-	1
Формуляр	ФО 26.51.63.130-074-74537069-2023	1
Руководство по эксплуатации 1)	РЭ 26.51.63.130-074-74537069-2023	1
Оптоадаптер «Меркурий 255.1» 2)	АВЛГ 699.00.00	1
1) Размещается в электронном виде на сайте www.incotexcom.ru 2) Поставляется по отдельному заказу организациям, производящим поверку счетчиков.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Устройство и работа» руководства по эксплуатации РЭ 26.51.63.130-074-74537069-2023.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;

ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;

Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Правообладатель

Общество с ограниченной ответственностью «Инкотекс-СК» (ООО «Инкотекс-СК») ИНН 7719532487

Адрес юридического лица: 105484, г. Москва, ул. 16-я Парковая, д. 26, к. 2, оф. 2301А

Изготовители

Общество с ограниченной ответственностью «Инкотекс-СК» (ООО «Инкотекс-СК»)

Адрес: 105484, г. Москва, ул. 16-я Парковая, д. 26, к. 2, оф. 2301А

ИНН 7719532487

Общество с ограниченной ответственностью «Научно-производственная фирма «Моссар» (ООО «НПФ «Моссар»)

ИНН 6454073547

Адрес юридического лица: 413093, Саратовская обл., г. Маркс, пр-кт Ленина, д. 111

Адрес места осуществления деятельности: 105484, г. Москва, ул. 16-я Парковая, д. 26, к. 2

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июня 2025 г. № 1052

Регистрационный № 89900-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии статические однофазные Меркурий 150

Назначение средства измерений

Счетчики электрической счетчики) предназначены для электрической энергии прямого электрической мощности, частоты, напряжения, силы переменного тока, параметров качества электроэнергии в однофазных двухпроводных электрических сетях переменного тока частотой 50 Гц.

Описание средства измерений

Принцип действия счетчиков основан на преобразовании электрических сигналов от датчиков тока и напряжения переменного тока из аналоговой формы в цифровую с последующим расчетом и обработкой данных с помощью микроконтроллера. Микроконтроллер выполняет расчет мгновенных и усредненных значений параметров сети, производит подсчет количества активной и реактивной электроэнергии с учетом тарификатора, вычисление показателей качества электрической энергии (далее - ПКЭ), анализ и формирование событий, формирование профилей мощности и архивов показаний на начало периодов и сохранение всей информации в энергонезависимой памяти. Измеренные и накопленные данные и события могут быть просмотрены на жидкокристаллическом индикаторе (далее - ЖКИ), а также переданы на верхний уровень управления по интерфейсам связи.

Каналы учета активной и реактивной электрической энергии прямого и обратного направлений представлены в таблице 1.

Таблица 1 - Каналы учета счетчиков

Наименование канала учета	Двунаправленный учет
	С учетом знака	По модулю
А+	А1+А4	А1+А2+А3+А4
А-	А2+А3	0
R+	R1+R2	R1+R3
R-	R3+R4	R2+R4

Примечания:

• 1 А+ (R+) - активная (реактивная) электрическая энергия прямого направления.

• 2 А- (R-) - активная (реактивная) электрическая энергия обратного направления.

• 3 А1, А2, А3, А4 (R1, R2, R3, R4) - активная (реактивная) составляющие вектора полной электрической энергии первого, второго, третьего и четвертого квадрантов соответственно.

• 4 По каналам учета A+, A-, R+, R- возможно отображение учтенной электрической энергии на ЖКИ, ведение профилей мощности, формирование импульсов на испытательном выходе.

Прямое направление передачи активной электрической энергии соответствует углам сдвига фаз между током и напряжением от 0° до 90° и от 270° до 360°, реактивной электрической энергии - от 0° до 90° и от 90° до 180°.

Обратное направление передачи активной электрической энергии соответствует углам сдвига фаз между током и напряжением от 90° до 180° и от 180° до 270°, реактивной электрической энергии - от 180° до 270° и от 270° до 360°.

Счетчики могут эксплуатироваться как автономно, так и в составе автоматизированной системы сбора данных.

Счетчики выпускаются в модификациях, отличающихся базовым и максимальным током, а также конструкцией и функциональными возможностями, связанными с метрологически незначимым (прикладным) программным обеспечением.

Структура условного обозначения модификаций счетчиков приведена в таблице 2.

Счетчики модификаций Меркурий 150М, Меркурий 150, Меркурий 150Х, Меркурий 150МХ предназначены для эксплуатации внутри помещений, а также могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке). Счетчики модификации Меркурий 150U предназначены для эксплуатации внутри и снаружи помещений, в том числе с установкой на опоры линий электропередач.

Таблица 3 - Коды базового, максимального тока, номинального напряжения, постоянной счетчика, класса точности

Код	Базовый/ максимальный ток 1б 1макс, А	Номинальное напряжение ^ном, В	Постоянная счетчика в режиме телеметрия/поверка, имп./(кВт-ч) [имп./(квар-ч)]	Класс точности по активной/реактивной электрической энергии
-01	5/60	230	500 / 32000	1/2
-02	5/100	230	250 / 16000	1/2
-08	5/80	230	250 / 16000	1/2
-09	10/100	230	250 / 16000	1/2

значения;

• - длительность отклонения частоты от номинального значения (контрольный, метрологически ненормированный параметр);

  метрологически ненормированный параметр), установившееся

• -  положительное (контрольный, отрицательное (контрольный, метрологически ненормированный параметр), отклонение напряжения;

• - глубина провала напряжения;

• - длительность провала напряжения;

  (контрольный,

• - максимальное значение напряжения при перенапряжении метрологически ненормированный параметр);

• - длительность перенапряжения;

• - длительность прерывания напряжения;

  (контрольный,

• - коэффициент искажения синусоидальности напряжения метрологически ненормированный параметр).

  Счетчики модификаций Меркурий 150М, Меркурий 150, Меркурий 150МХ имеют встроенный ЖКИ для отображения измеряемых параметров.

  Счетчики модификации Меркурий 150U не имеют встроенного

  150Х, Меркурий

ЖКИ и могут комплектоваться выносным дисплеем Меркурий 258, произведенным в ООО «НПФ «Моссар», для отображения измеряемых параметров.

Чтение измеряемых параметров со счетчиков возможно по любому из имеющихся интерфейсов связи.

Счетчики выполнены в пластиковом корпусе, не поддерживающем горение. Конструктивно счетчики состоят из корпуса с крышками, клеммной колодки и установленными внутри печатными платами с радиоэлементами. Счетчики модификаций Меркурий 150М, Меркурий 150, Меркурий 150Х, Меркурий 150МХ имеют возможность крепления на DIN-рейку и на плоскую поверхность. Модификации Меркурий 150Х и Меркурий 150МХ выполнены в улучшенном корпусе и отличаются габаритными размерами.

Счетчики имеют светодиодный индикатор функционирования с программируемыми функциями, являющийся одновременно индикатором импульсов учета электроэнергии.

Заводской номер наносится на маркировочную наклейку, расположенную на лицевой панели счетчиков, любым технологическим способом в виде цифрового кода.

Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), мест нанесения знака утверждения типа и заводского номера представлен на рисунках 1 и 2. Способ ограничения доступа к местам настройки (регулировки) - пломба со знаком поверки.

Рисунок 2 - Общий вид счетчиков модификации Меркурий 150U с выносным дисплеем с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

знака поверки

Пломба с нанесением

Место нанесения

Место нанесения

заводского номера

знака утверждения типа

Рисунок 3 - Общий вид счетчиков модификаций Меркурий 150Х и Меркурий 150МХ с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

Программное обеспечение

В счетчиках используется встроенное в микроконтроллер ПО.

Встроенное ПО разделено на метрологически значимую и метрологически незначимую (прикладную) части, которые объединены в единый файл, имеющий единый цифровой идентификатор (контрольную сумму CRC16). Метрологические характеристики счетчиков нормированы с учетом влияния встроенного ПО.

Встроенное ПО может быть установлено или переустановлено только на предприятии-изготовителе. Идентификационные данные встроенного ПО приведены в таблице 4.

Таблица 4 -

ПО

данные

Идентификационные данные	Значение
Идентификационное наименование ПО	М150 01 00 00 00 хх хх хх хх
Номер версии (идентификационный номер ПО) метрологически значимой части встроенного ПО	01.00.00.00
Номер версии (идентификационный номер ПО) метрологически незначимой (прикладной) части встроенного ПО, не ниже: - для модификаций Меркурий 150М, Меркурий 150, Меркурий 150Х, Меркурий 150МХ - для модификации Меркурий 150U	06.58.01.01 06.52.01.01
Цифровой идентификатор ПО	-
Примечание - хх хх хх хх - версия метрологически незначимой (прикладной) части встроенного ПО.

Метрологические и технические характеристики

Таблица 5 -

Наименование характеристики	Значение
Тип включения цепей напряжения/тока	Непосредственное
Класс точности при измерении активной электрической энергии прямого и обратного направлений по ГОСТ 31819.21-2012	1
Класс точности при измерении реактивной электрической энергии прямого и обратного направлений по ГОСТ 31819.23-2012	2
Номинальное напряжение ином, В	230
Базовый ток /б, А	5; 10
Максимальный ток /макс, А	60; 80; 100
Номинальное значение частоты сети . /ном, Г ц	50
Постоянная счетчика в режиме телеметрия/поверка, имп./(кВт-ч) [имп./(квар-ч)]	500 / 32000 250 / 16000
Диапазон измерений напряжения переменного тока, В	от 0,7^ином до 1,2^ином
Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока, %	±0,5
Диапазон измерений силы переменного тока, А	от 0,05^/б до /макс
Пределы допускаемой относительной основной погрешности измерений силы переменного тока, %, в диапазоне: - 0,05 •/б < I < 1б — 1б I /макс	±	О	1 + О'Л'1 ■     - 1)] 6+0,01-(^-1)'
Диапазон измерений разности между током фазы и током нейтрали (небаланс токов), А	от 0,15 •/б до /макс
Пределы допускаемой относительной основной погрешности измерений разности между током фазы и током нейтрали (небаланс токов), %, в диапазоне: — 0,15^/б < I < /б — /б      /макс		± 0	1 + 0,01 ■ - 1)] 6 + 0,01-(^-1)’
Диапазон измерений активной электрической мощности, Вт	ином от 0,05 •/б до /макс 0,5 < |cosф| < 1
Диапазон измерений полной электрической мощности, В^А	ином от 0,05 •/б до /макс
Пределы допускаемой относительной основной погрешности измерений активной, полной электрической мощности, %	приведены в таблице 6
Диапазон измерений реактивной электрической мощности, вар	ином от 0,05 •/б до /макс 0,5 < |sin9| < 1

Наименование характеристики	Значение
Пределы допускаемой относительной основной погрешности измерений реактивной электрической мощности, %	приведены в таблице 7
Диапазон измерений частоты переменного тока, Г ц	от 42,5 до 57,5
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц	±0,05
Диапазон измерений отклонения частоты переменного тока Л/, Гц	от -7,5 до +7,5
Пределы допускаемой абсолютной погрешности измерений отклонения частоты переменного тока, Г ц	±0,05
Диапазон измерений установившегося отклонения напряжения переменного тока, % от Ином	от -80 до +20
Пределы допускаемой абсолютной погрешности измерений установившегося отклонения напряжения переменного тока, % от Ином	±0,5
Диапазон измерений перенапряжения, % от Ином	от 110 до 150
Пределы допускаемой абсолютной погрешности перенапряжения, % от ином	±1
Диапазон измерений глубины провала напряжения бИп, % от Ином	от 10 до 90
Пределы допускаемой абсолютной погрешности измерений глубины провала напряжения, % от Ином	±1
Диапазон измерений длительности перенапряжения, провала и прерывания, с	от 0,02 до 60
Пределы допускаемой абсолютной погрешности измерений длительности перенапряжения, провала и прерывания, с	±0,04
Значение точности хода часов, с/сутки: - в нормальных условиях - в диапазоне рабочих температур - при отключенном питании	±0,5 ±5,0 ±5,0
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от +15 до +25 от 45 до 75
Примечание - 1^.- измеренное значение силы переменного тока, А.

Таблица 6 - Пределы допускаемой относительной основной погрешности измерений активной и полной электрической мощности

Значение тока, А	Коэффициент мощности cosф	Пределы допускаемой относительной основной погрешности, %, для счетчиков класса точности 1
0,05-/б < I < 0,10 •/б	1,0	±1,5
0,10 •/б < I < 1макс	1,0	±1,0
0,10-1б < I < 0,20 •/б	0,5 (при индуктивной нагрузке)	±1,5
	0,8 (при емкостной нагрузке)
0,20 1б < I < /макс	0,5 (при индуктивной нагрузке)	±1,0
	0,8 (при емкостной нагрузке)

Таблица 7 - Пределы допускаемой относительной основной погрешности измерений реактивной электрической мощности

Значение тока, А	Коэффициент sinф (при индуктивной или емкостной нагрузке)	Пределы допускаемой относительной основной погрешности, %, для счетчиков класса точности 2
0,05-/б < I < 0,10-/б	1,00	±2,5
0,10'Тб < I < /макс		±2,0
0,10-/б < I < 0,20-/б	0,50	±2,5
0,20'/б < I < /макс		±2,0
0,20'/б < I < /макс	0,25	±2,5

Таблица 8 - Средний температурный коэффициент при измерении активной электрической энергии и мощности

Значение тока, А	Коэффициент мощности cosф	Средний температурный коэффициент, %/К, для счетчиков класса точности 1
0,1 '/б < I < /макс	1,0	0,05
0,2 '/б < I < /макс	0,5 (при индуктивной нагрузке)	0,07

Таблица 9 - Средний температурный коэффициент при измерении реактивной электрической энергии и мощности

Значение тока, А	Коэффициент sin9 (при индуктивной или емкостной нагрузке)	Средний температурный коэффициент, %/К, для счетчиков класса точности 2
0,1 '/б < I < /макс	1,0	0,10
0,2 '/б < I < /макс	0,5	0,15

Таблица 10 - Средний температурный коэффициент при измерении полной электрической мощности, напряжения, силы переменного тока

Значение тока, А	Средний температурный коэффициент %/К, для счетчиков класса точности 1
0,1 '/б < I < /макс	0,1

Таблица 11 - Пределы допускаемой относительной дополнительной погрешности измерений активной электрической энергии и мощности, вызываемой изменением напряжения электропитания

Значение тока, А	Коэффициент мощности cosф	Пределы допускаемой относительной дополнительной погрешности, %, для счетчиков класса точности 1
0,05-1б I 1макс	1,0	0,7
0,10\/б < I < 1макс	0,5 (при индуктивной нагрузке)	1,0
Примечание - Для диапазонов напряжения от минус 20 % до минус 10 % и от плюс 10 % до плюс 15 % пределы дополнительной погрешности при измерении активной электрической энергии могут в три раза превышать пределы, приведенные в таблице. При напряжении ниже 0,8^ Цном погрешность счетчика может меняться в пределах от плюс 10 % до минус 100 %.
Таблица 12 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии и мощности, вызываемой изменением напряжения электропитания
Значение тока, А	Коэффициент sin9 (при индуктивной или емкостной нагрузке)	Пределы допускаемой дополнительной погрешности, %, для счетчиков класса точности 2
0,05-1б I 1макс	1,0	1,0
0,10\/б   I 1макс	0,5	1,5

Примечание - Для диапазонов напряжения от минус 20 % до минус 10 % и от плюс 10 % до плюс 15 % пределы дополнительной погрешности при измерении активной электрической энергии могут в три раза превышать пределы, приведенные в таблице. При напряжении ниже 0,8^ Цном погрешность счетчика может меняться в пределах от плюс 10 % до минус 100 %.

Таблица 13 - Пределы допускаемой относительной дополнительной погрешности измерений активной энергии и мощности при изменении частоты электропитания

Значение тока, А	Коэффициент мощности cosф	Пределы допускаемой относительной дополнительной погрешности, %, для счетчиков класса точности 1
0,05'Тб I 1макс	1,0	0,5
0,10 'Тб I Тмакс	0,5 (при индуктивной нагрузке)	0,7

Таблица 14 - Пределы допускаемой относительной погрешности измерения реактивной энергии и мощности при изменении частоты электропитания

Значение тока, А	Коэффициент sin9 (при индуктивной или емкостной нагрузке)	Пределы допускаемой относительной дополнительной погрешности, %, для счетчиков класса точности 2
0,05'Тб I 1макс	1,0	2,5
0,10'Тб I Тмакс	0,5

Таблица 15 - Пределы допускаемой относительной дополнительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой гармониками в цепях напряжения и тока

Значение тока, А	Коэффициент мощности COSф	Пределы допускаемой относительной дополнительной погрешности, %
0,5 •/макс	1,0	±0,8

Таблица 16  - Пределы допускаемой относительной дополнительной погрешности

при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой постоянной составляющей и четными гармониками в цепи тока

Значение тока, А	Коэффициент мощности COSф	Пределы допускаемой относительной дополнительной погрешности, %
/макс/^2	1,0	±3,0

Таблица 17  - Пределы допускаемой относительной дополнительной погрешности

при измерении реактивной электрической энергии и реактивной электрической мощности, вызываемой постоянной составляющей в цепи тока

Значение тока, А	Коэффициент sinф	Пределы допускаемой относительной дополнительной погрешности, %,
/макс/'^2	1,0	±6,0

Таблица 18  - Пределы допускаемой относительной дополнительной погрешности

при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой нечетными гармониками в цепи тока

Значение тока, А	Коэффициент мощности COSф	Пределы допускаемой относительной дополнительной погрешности, %
0,5-/б	1,0	±3,0

Таблица 19  - Пределы допускаемой относительной дополнительной погрешности

при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой субгармониками в цепи тока

Значение тока, А	Коэффициент мощности COSф	Пределы допускаемой относительной дополнительной погрешности, %
0,5-/б	1,0	±3,0

Таблица 20  - Пределы допускаемой относительной дополнительной погрешности

при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой постоянной магнитной индукцией внешнего

Значение тока, А	Коэффициент мощности COSф	Пределы допускаемой относительной дополнительной погрешности, %
/б	1,0	±2,0

Значение тока, А	Коэффициент sinф	Пределы допускаемой относительной дополнительной погрешности, %
1б	1,0	±3,0

Таблица 22  - Пределы допускаемой относительной дополнительной погрешности

при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой магнитной индукцией внешнего происхождения 0,5 мТл

Значение тока, А	Коэффициент мощности COSф	Пределы допускаемой относительной дополнительной погрешности, %
1б	1,0	±2,0

Таблица 23  - Пределы допускаемой относительной дополнительной погрешности

при измерении реактивной электрической энергии, реактивной электрической мощности, вызываемой магнитной индукцией внешнего происхождения 0,5 мТл

Значение тока, А	Коэффициент sinф	Пределы допускаемой относительной дополнительной погрешности, %
1б	1,0	±3,0

Таблица 24 - Пределы допускаемой относительной дополнительной погрешности, вызываемой самонагревом счетчика, при измерении активной электрической энергии

Значение тока, А	Коэффициент мощности cos9 (при индуктивной нагрузке)	Пределы допускаемой относительной дополнительной погрешности, %
1макс	1,0	±0,7
1макс	0,5	±1,0

Таблица 25 - Пределы допускаемой относительной дополнительной погрешности, вызываемой самонагревом счетчика, при измерении реактивной электрической энергии

Значение тока, А	Коэффициент sin9 (при индуктивной нагрузке)	Пределы допускаемой относительной дополнительной погрешности, %
1макс	1,0	±1,0
1макс	0,5	±1,5

Таблица 26 - Пределы допускаемой относительной дополнительной погрешности, вызываемой перегрузкой входным током счетчика, при измерении активной электрической энергии

Значение тока, А	Коэффициент мощности C0S9	Пределы допускаемой относительной дополнительной погрешности, %
1б	1,0	±1,5

Таблица 27 - Пределы допускаемой относительной дополнительной погрешности, вызываемой перегрузкой входным током счетчика, при измерении реактивной электрической энергии

Значение тока, А	Коэффициент sin9	Пределы допускаемой относительной дополнительной погрешности, %
1б	1,0	±1,5

Таблица 28 - Основные технические характеристики

Наименование характеристики	Значение
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +30 °С, %, не более	от -45 до +70 95
Стартовый ток, А, не менее:
- для счётчиков класса точности 1 по ГОСТ 31819.21-2012	0,004-Тб
- для счетчиков класса точности 2 по ГОСТ 31819.23-2012	0,005-/б
Активная (полная) электрическая мощность, потребляемая цепью напряжения переменного тока счетчиков, Вт (В • А), не более	2 (10)
Активная (полная) электрическая мощность, потребляемая цепью напряжения переменного тока счетчика при наличии модема (наличие одного из индексов «LnGnEFnQn» в названии счетчика), Вт (В^А), не более	6 (30)
Полная электрическая мощность, потребляемая цепью переменного тока счетчика, В^А, не более	0,1
Количество тарифов, не менее	4
Габаритные размеры (высота^длина^ширина), мм, не более: - модификации Меркурий 150М, Меркурий 150	130x90x65
- модификация Меркурий 150U	151x99x58
- модификаций Меркурий 150Х и Меркурий 150МХ	151x99x69
- выносной дисплей	150,5x80,0x19,5
Масса, кг, не более
- счетчик	0,55
- выносной дисплей	0,2
Срок хранения данных в энергонезависимой памяти, лет, не менее: - данные измерений и журналы событий	10
- параметры настройки и встроенное ПО	на весь срок службы
Средняя наработка на отказ, ч	400000
Средний срок службы, лет	40

Знак утверждения типа

наносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на лицевую панель счетчиков методом печати или лазерной маркировки или другим способом, не ухудшающим качества.

Комплектность средства измерений

Таблица 29 - Комплектность

Наименование	Обозначение	Количество
Счетчик электрической энергии статический однофазный Меркурий 150	В соответствии с модификацией	1 шт.
Комплект гермовводов	В соответствии с модификацией	1 шт.
Формуляр	ФО 26.51.63.130-073-74537069-2023	1 экз.
Руководство по эксплуатации 1)	РЭ 26.51.63.130-073-74537069-2023	1 экз.
Методика поверки 2)	-	1 экз.
Выносной дисплей (при наличии в комплекте со счетчиком)	В соответствии с модификацией	1 шт.

Наименование	Обозначение	Количество
Скоба для установки на опоре (поставляется только с модификацией Меркурий 150U)	В соответствии с модификацией	1 шт.
Программное обеспечение «Конфигуратор счетчиков Меркурий»	-	1 шт.
Программное обеспечение «Конфигуратор счетчиков «СПОДЭС»	-	1 шт.
Оптоадаптер «Меркурий 255.1» 3)	АВЛГ 699.00.00	1 шт.
1) Размещается в электронном виде на сайте www.incotexcom.ru. 2) Размещается на сайте https://fgis.gost.ru. 3) Поставляется по отдельному заказу организациям, производящим поверку счетчиков.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Устройство и работа» руководства по эксплуатации РЭ 26.51.63.130-073-74537069-2023.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;

Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.12, п. 6.13);

ТУ 26.51.63.130-073-74537069-2023 «Счетчики электрической энергии статические однофазные «Меркурий 150». Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Инкотекс-СК» (ООО «Инкотекс-СК») ИНН 7719532487

Адрес юридического лица: 105484, г. Москва, ул. 16-я Парковая, д. 26, к. 2, оф. 2301А

Изготовители

Общество с ограниченной ответственностью «Инкотекс-СК» (ООО «Инкотекс-СК»)

Адрес: 105484, г. Москва, ул. 16-я Парковая, д. 26, к. 2, оф. 2301А

ИНН 7719532487

Общество с ограниченной ответственностью «Научно-производственная фирма «Моссар» (ООО «НПФ «Моссар»)

ИНН 6454073547

Адрес юридического лица: 413093, Саратовская обл., г. Маркс, пр-кт Ленина, д. 111

Адрес места осуществления деятельности: 105484, г. Москва, ул. 16-я Парковая, д. 26, к. 2

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июня 2025 г. № 1052

Регистрационный № 70945-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока серии DM

Назначение средства измерений

Трансформаторы тока серии DM (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты на номинальное напряжение 0,66 кВ.

Описание средства измерений

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы тока серии DM по принципу конструкции - шинные или разъемные. По виду изоляции - в пластмассовом корпусе. По числу ступеней трансформации -одноступенчатые. По числу вторичных обмоток - с одной вторичной обмоткой для измерений и учета. С одним коэффициентом трансформации.

Трансформаторы выпускаются в виде следующих подсерий:

• - подсерия DMxT: модификации DM0T, DM0TW, DM2T, DM3T, DM33T, DM34T, DM35T, DM37T, DM4T. Шинное исполнение;

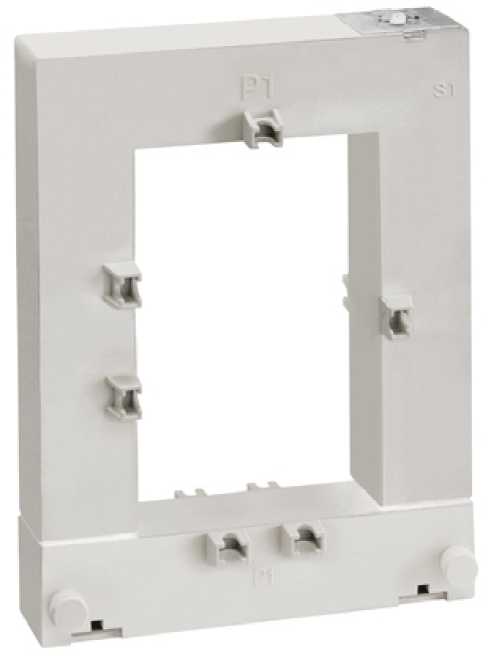

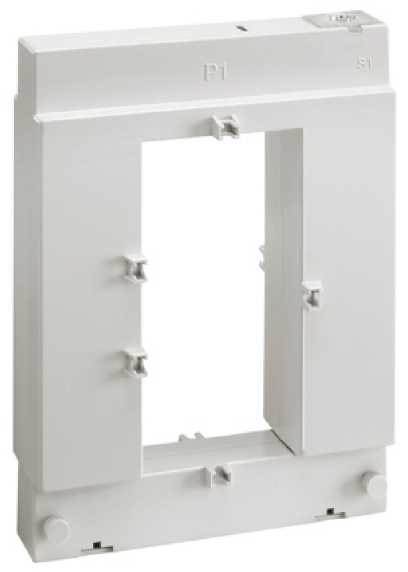

• - подсерия DMxTA: модификации DM0TA, DM1TA, DM2TA, DM3TA, DM4TA. Разъемное исполнение;

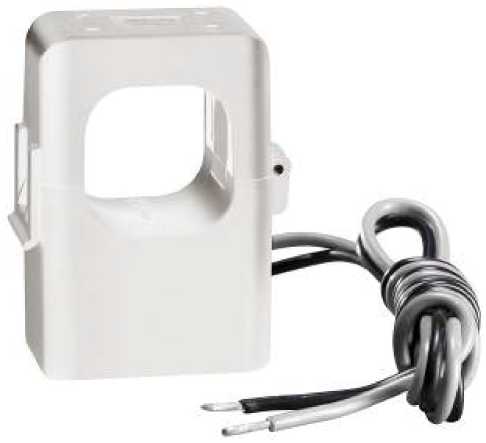

• - подсерия DMxTMA: модификации DM1TMA, DM2TMA. Разъемное исполнение в малогабаритном корпусе с выводами вторичной обмотки в виде гибкого многожильного провода;

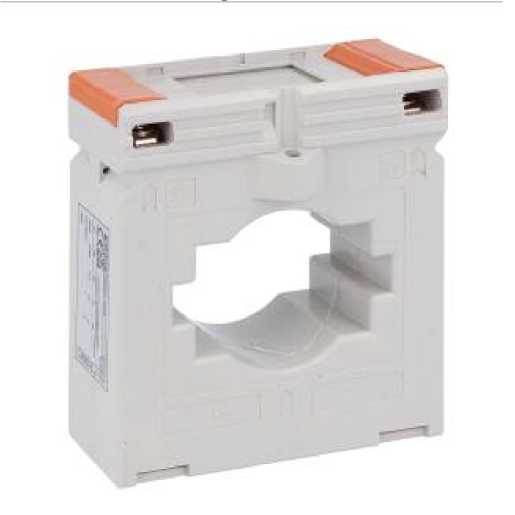

• - подсерия DMxTP: модификации DM1TP, DM3TP, DM4TP, DM5TP. Шинное исполнение повышенной точности.

Модификации подсерий отличаются номинальным первичным током, конструкцией корпуса, габаритами и массой.

Трансформаторы не имеют встроенной первичной обмотки. В качестве первичной обмотки в окне магнитопровода трансформаторов крепится шина или кабель соответствующего размера.

Вторичная обмотка трансформаторов намотана на тороидальный магнитопровод и заключена в пластмассовый корпус, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги.

Выводы вторичной обмотки либо подключены к клеммникам, закрепленным на корпусе трансформатора и закрывающихся пломбируемыми крышками (подсерии DMxT, DMxTA, DMxTP) или выполнены в виде гибкого многожильного провода (подсерия DMxTMA).

На трансформаторах имеется табличка технических данных.

Общий вид трансформаторов представлен на рисунках 1 - 20.

Рабочее положение трансформаторов в пространстве - любое.

Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.

Серийный номер наносится на маркировочную наклейку типографским методом в виде буквенно-цифрового кода.

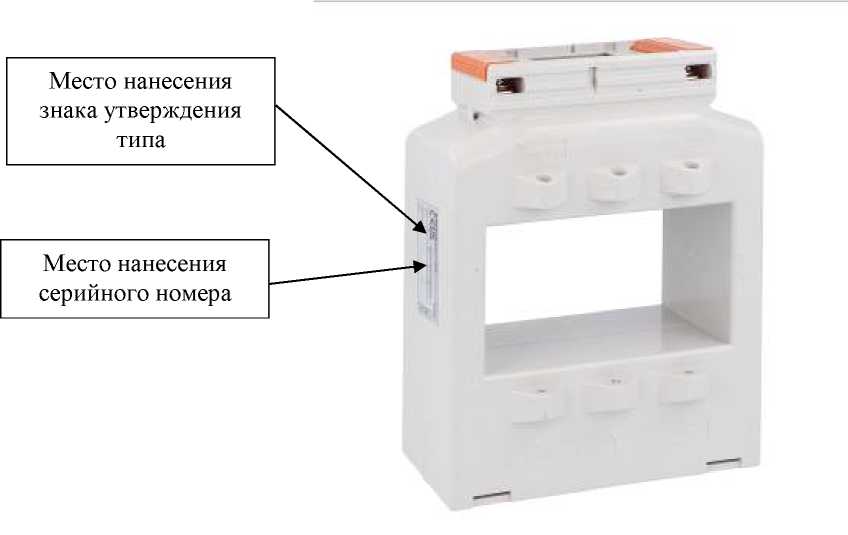

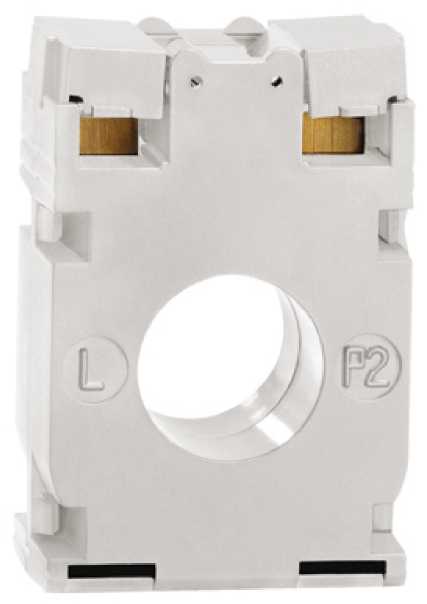

Общий вид трансформаторов с указанием места нанесения знака утверждения типа и места нанесения серийного номера представлен на рисунке 21. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулир овки) приборов не предусмотрено.

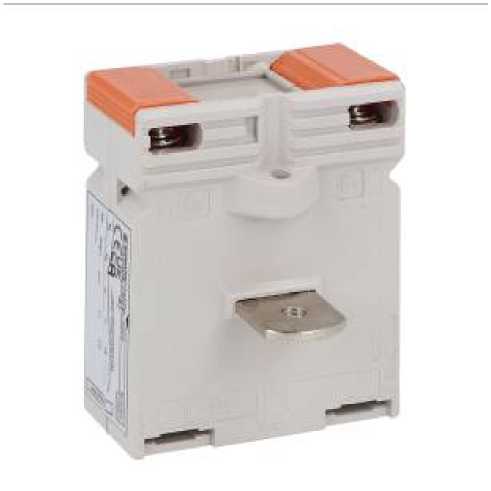

Рисунок 2 - Общий вид трансформаторов тока модификации DM0TW

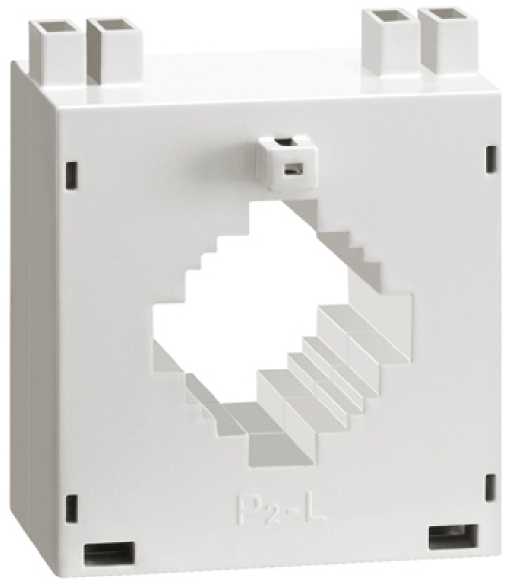

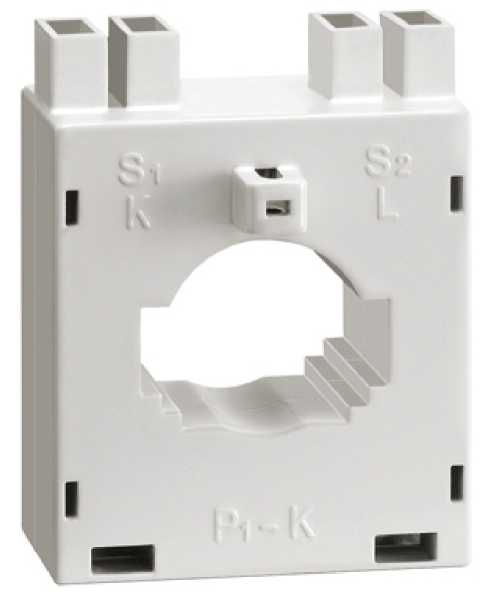

Рисунок 3 - Общий вид трансформаторов тока модификации DM2T

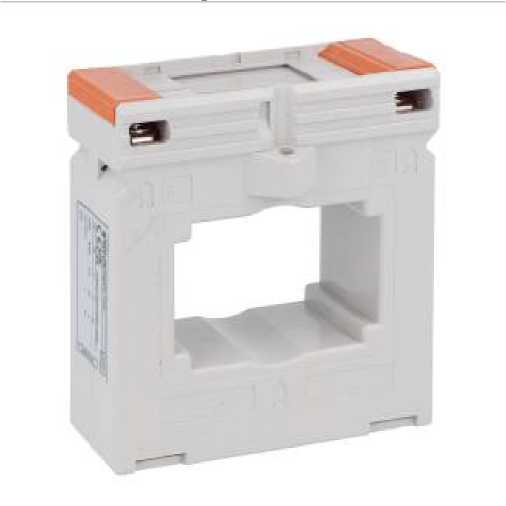

Рисунок 5 - Общий вид трансформаторов тока модификации DM33T

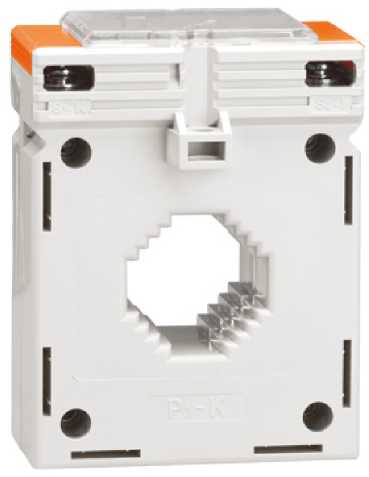

Рисунок 4 - Общий вид трансформаторов тока модификации DM3T

Рисунок 6 - Общий вид трансформаторов тока модификации DM34T

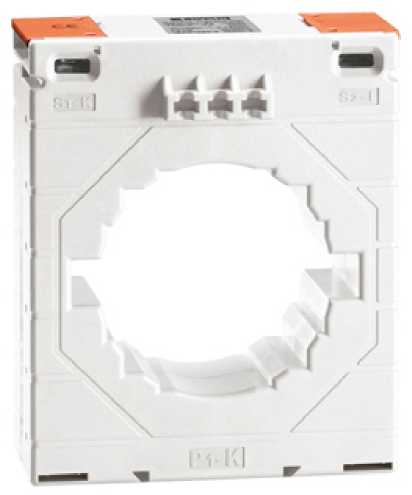

Рисунок 7 - Общий вид трансформаторов тока модификации DM35T

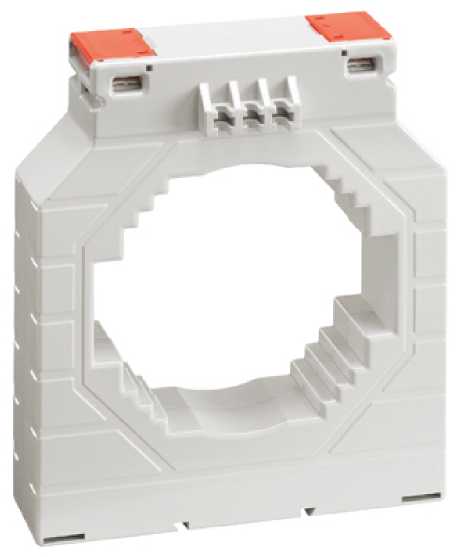

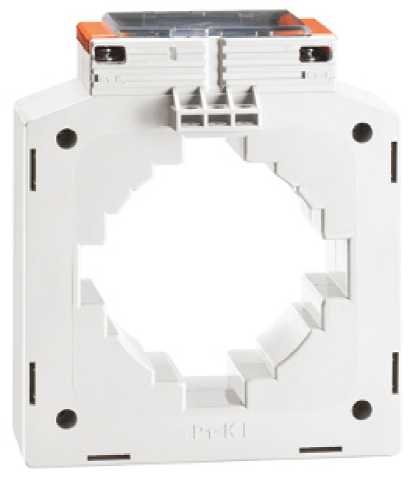

Рисунок 9 - Общий вид трансформаторов тока модификации DM4T

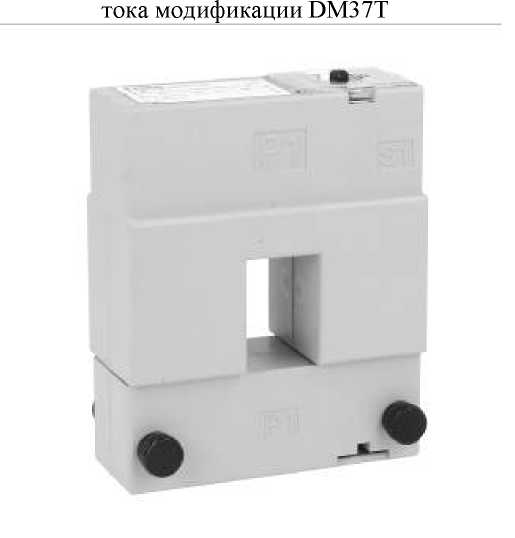

Рисунок 8 - Общий вид трансформаторов

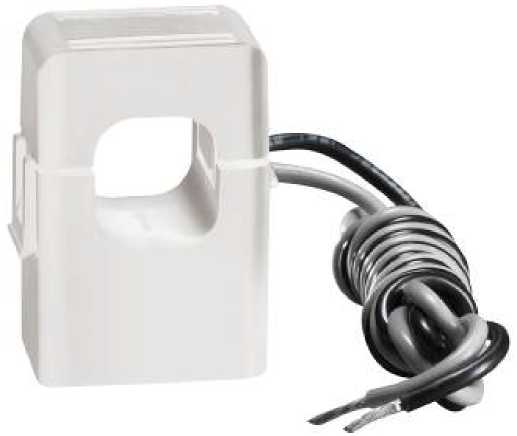

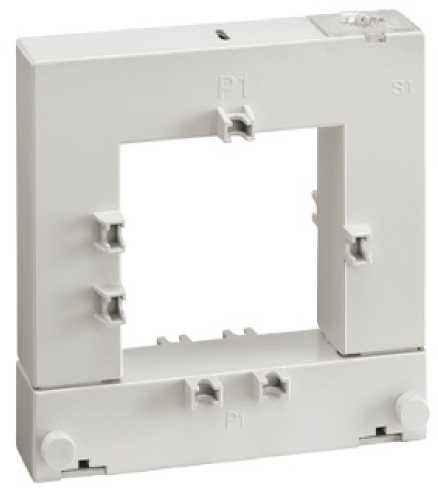

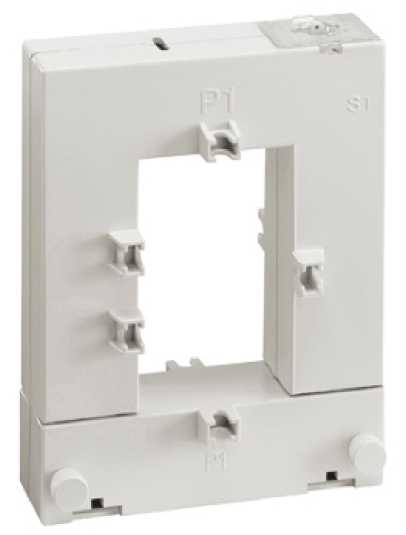

Рисунок 10 - Общий вид трансформаторов тока модификации DM0TA

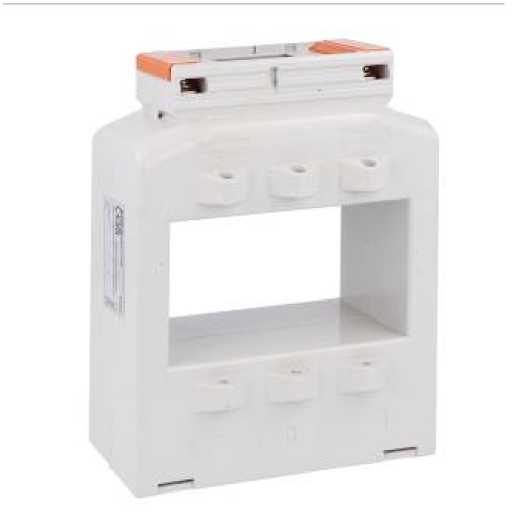

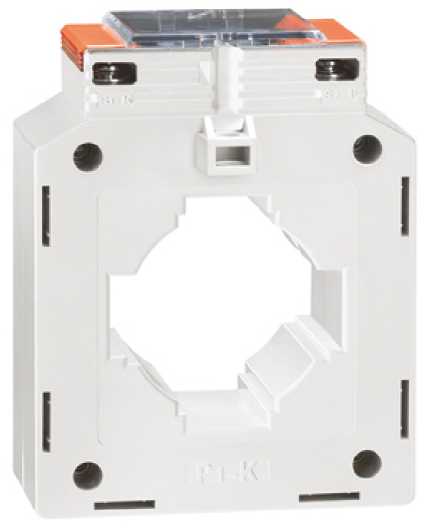

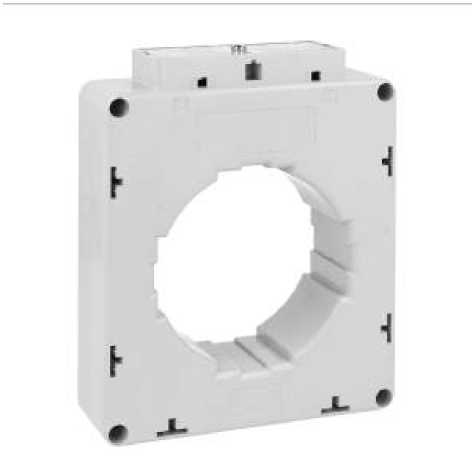

Рисунок 19 - Общий вид трансформаторов тока модификации DM4TP

Рисунок 20 - Общий вид трансформаторов тока модификации DM5TP

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики трансформаторов тока под серии РМхТ

Наименование характеристики	Значение для модификаций
	DM0T	DM0TW	DM2T	DM3T	DM33T	DM34T	DM35T	DM37T	DM4T
Номинальный первичный ток, А	от 50	от 5	от 100	от 200	от 800	от 1500	от 800	от 2000	от 1000
	до 150	до 30	до 400	до 800	до 1200	до 1600	до 1250	до 3000	до 4000
Номинальная вторичная нагрузка с	от 1,25	от 1,5	от 1	от 2,5	от 5	от 5	от 10	от 10	от 10 до
коэффициентом мощности cos (р2 = 0,8, В-А	до 2	до 2,5	до 3	до 10	до 15	до 15	до 20	до 15	50
Класс точности по ГОСТ 7746-2015	1,0	0,5; 1,0
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, А’бном, не более	5; 10

Таблица 2 -

DMxTA

тока

Наименование характеристики	Значение для модификаций
	DM0TA	DM1TA	DM2TA	DM3 ТА	DM4TA
Номинальный первичный ток, А	от 100 до 200	от 250 до 1000		от 500 до 1500	от 2000 до 4000
Номинальная вторичная нагрузка с коэффициентом мощности cos (р2 = 0,8, В-А	от 1 до 2,5	от 1 до 10		от 3 до 17	от 15 до 25
Класс точности по ГОСТ 7746-2015	1,0; 3,0	0,5; 1,0
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, А’бном, не более	5; 10

Таблица 3 - Метрологические характеристики трансформаторов тока под серии РМхТМА

Наименование характеристики	Значение для модификаций
	DM1TMA	DM2TMA
Номинальный первичный ток, А	от 100 до 250	от 250 до 500
Номинальная вторичная нагрузка с коэффициентом мощности cos ф2 = 0,8, В-А	1	1,5
Класс точности по ГОСТ 7746-2015	1,0
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, А’бном, не более	5; 10

Таблица 4 -

DMxTP

тока

Наименование характеристики	Значение для модификаций
	DM1TP	DM3TP	DM4TP	DM5TP
Номинальный первичный ток, А	от 60 до 500	от 500 до 1000	1200	от 1000 до 3000
Номинальная вторичная нагрузка с коэффициентом мощности cos (р2 = 0,8, В-А	от 1,5 до 5	от 3,75 до 10	10	от 5 до 15
Класс точности по ГОСТ 7746-2015	0,5; 0,58		0,5	0,5; 0,58
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, А’бном, не более	5; 10

Таблица 5 - Технические характеристики трансформаторов тока всех под серий

Характеристика	Значение
Номинальное напряжение трансформатора, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Номинальный вторичный ток, А	5
Номинальная частота напряжения сети, Гц	50; 60
Габаритные размеры, мм	См. таблицу 6
Масса, кг	См. таблицу 6
Рабочие условия измерений: - температура окружающего воздуха, °C	от -25 до +50
- относительная влажность воздуха, %	90 без конденсации

Таблица б - Габаритные размеры и масса

Модификация	Диаметр кабеля или размер шины, мм	Длина, мм	Ширина, мм	Высота, мм	Масса, кг
Подсерия DMxT
DM0TW	-	60	70	76	0,53
DM0T	22	44	30	66	0,2
DM2T	23; 30x10; 25x12,5; 20x15	52	46,5	66,5	0,13
DM3T	30; 40x10; 30x20; 25x25	71	62,5	72,5	0,26
DM33T	44; 51x41; 61x31;	95	45	106	0,48
DM34T	44; 69x10; 50x30	95	45	106	0,48
DM35T	66; 80x12,5; 60x30; 50x50	105	41,5	128,5	0,46
DM37T	101x56	128	60	166,5	1,00
DM4T	86; 100x30; 80x50; 70x60	140	53	155	от 0,7 до 0,9
Подсерия DMx"			ГА
DM0TA	32x21	89	40	115	0,9
DM1TA	50x60	114	50	144	0,9
DM2TA	80x80	142	50	144	1,05
DM3 ТА	80x120	142	50	184	1,25
DM4TA	80x160	184	68	245	от 3,16 до 3,76
Подсерия DMxT			МА
DM1TMA	24x24	45,5	34,5	66,5	0,2
DM2TMA	36x38	57,5	42	86	0,38
Подсерия DMxTP
DM1TP	28; 30x10; 25x12,5; 20x20	74,5	40	98,5	от 0,48 до0,58
DM3TP	52; 60x20; 50x25	101	65	127	0,7
DM4TP	80; 82x30	128	42	164	0,8
DM5TP	66;100x20; 80x45	144	65	163,5	0,9

Таблица 7 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	30
Средняя наработка на отказ, ч	263000

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на маркировочную наклейку любым технологическим способом.

Комплектность средства измерений

Таблица 8 - Комплектность

Наименование	Обозначение	Количество
Трансформатор тока серии DM (модификация по заказу)	-	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в разделе 1 «Назначение изделия» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки».

Изготовитель

Фирма «Lovato Electric S.p.A.», Италия

Адрес: Via Don E. Mazza, 12, 24020 GORLE (Bergamo), ITALY

Телефон (факс): +39 035 4282111 (+39 035 4282200)

Web -сайт: http ://www.lovatoel ectri c.it

E-mail: info@LovatoElectric.com

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, помещ. I, ком. 35, 36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июня 2025 г. № 1052

Регистрационный № 14975-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоопределители химические и трубки индикаторные ГХ-Е

Назначение средства измерений

Газоопределители химические и трубки индикаторные ГХ-Е предназначены для измерений массовой концентрации и объемной доли вредных веществ (оксида углерода, диоксида углерода, оксидов азота (суммарно) в пересчете на диоксид азота, диоксида серы, сероводорода, формальдегида, акролеина) в воздухе рабочей зоны и промышленных выбросах.

Описание средства измерений

Принцип действия газоопределителей химических и трубок индикаторных ГХ-Е (далее - газоопределители и трубки индикаторные) основан на линейно-колористическом методе измерений и состоит в измерении длины слоя индикаторной массы в трубке индикаторной, изменившего окраску в результате взаимодействия с определяемым веществом.

Газоопределитель конкретной модификации состоит из трубки индикаторной для определения концентрации конкретного газа и аспиратора утвержденного типа, внесенного в Федеральный информационный фонд по обеспечению единства измерений, метрологические характеристики которого должны быть не хуже приведенных в таблице 1.

Трубка индикаторная является измерительной частью газоопределителя и представляет собой запаянную с двух концов стеклянную трубку, заполненную индикаторной массой.

Аспиратор служит для просасывания фиксированного объема пробы исследуемой газовой среды через трубку индикаторную и представляет собой сильфонный насос ручного действия.

Длина окрашенного слоя в трубке индикаторной зависит от количества определяемого вещества в исследуемой газовой среде.

Газоопределители и трубки индикаторные выпускаются в восьми модификациях:

• - ГХ-Е СО-0,25 для определения концентрации оксида углерода;

• - ГХ-Е СО-5 для определения концентрации оксида углерода;

• - ГХ-Е СО2-2 для определения концентрации диоксида углерода;

• - ГХ-Е NO+NO2-0,005 для определения концентрации оксидов азота в пересчете на диоксид азота;

• - ГХ-Е SO2-0,007 для определения концентрации диоксида серы;

• - ГХ-Е H2S-0,0066 для определения концентрации сероводорода;

• - ГХ-Е СН2О-1,5 для определения концентрации формальдегида;

• - ГХ-Е С3Н4О-1,0 для определения концентрации акролеина.

Для выполнения подготовительных работ при измерениях газоопределителями и трубками индикаторными могут применяться вспомогательные патроны (далее - патроны), которые имеют три модификации:

• - диазотирующий патрон (ДП) - для диазотирования индикаторной массы в трубке индикаторной ГХ-Е С3Н4О-1,0 (акролеин), поставляется и используется в комплекте с трубкой индикаторной ГХ-Е С3Н4О-1,0 (акролеин);

• - окислительный патрон (ОП) - для перевода оксида азота NO в диоксид азота NO2 при лабораторных анализах;

• - трубка поглотительная (ТП) - для поглощения углеводородов нефти из пробы воздуха рабочей зоны и промышленных выбросов.

Заводской номер партии газоопределителей и трубок индикаторных имеет цифровой формат и наносится штампом на коробку с трубками индикаторными. Маркировка трубок индикаторных производится методом прямого нанесения с помощью краски или методом нанесения самоклеящейся этикетки с типографской печатью, включает в себя наименование определяемого компонента. Маркировка патрона производится методом прямого нанесения с помощью краски и включает в себя наименование патрона. Нанесение знака поверки на газоопределители и трубки индикаторные не предусмотрено, знак поверки наносится на коробку с трубками индикаторными в виде оттиска клейма. Корпус трубок индикаторных стеклянный, окрашиваемый в цвета, которые определяет изготовитель.

Пломбирование газоопределителей и трубок индикаторных не предусмотрено.

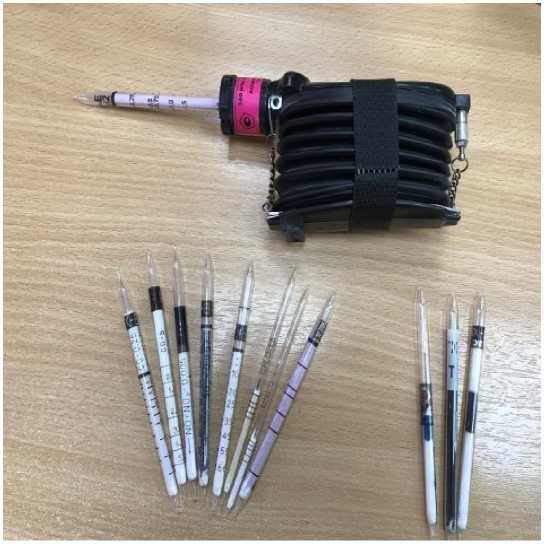

Общий вид газоопределителей и трубок индикаторных представлен на рисунке 1.

газоопределителей и трубок индикаторных

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Диапазоны измерений массовой концентрации (объёмной доли) определяемых компонентов, мг/м3 (%): - ГХ-Е СО-0,25 - ГХ-Е СО-5 - ГХ-Е СО2-2 - ГХ-Е NO+NO2-0,005 - ГХ-Е SO2-0,007 - ГХ-Е H2S-0,0066 - ГХ-Е СН2О-1,5 - ГХ-Е С3Н4О-1,0	от 6,О до 3,1- 1О3 (от О,ООО5 до 0,25) от 2,9^1 о3 до 6,2- 1О4 (от 0,25 до 5,ОО) от 4,6- 1О3 до 3,9- 1О4 (от О,25 до 2,Оо) от 2 до 1^1О2 (от О,ООО1 до О,ОО5) от 5 до 2^1О2 (от О,ООО2 до О,ОО7) от 4 до 1^1О2 (от О,ООО3 до О,ОО66) от О,25 до 1,5О (от 1,9^1О-5 до 12,О- IO-5) от О,1 до 1,О (от 4,О^1О-6 до 43,О^1О-6)
Пределы допускаемой относительной погрешности измерений массовой концентрации (объёмной доли) определяемых компонентов, %: - ГХ-Е СО-0,25 - ГХ-Е СО2-2 - ГХ-Е NO+NO2-0,005 - ГХ-Е SO2-0,007 - ГХ-Е H2S-0,0066 - ГХ-Е СН2О-1,5 - ГХ-Е СзН4О-1,0	±25
Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений массовой концентрации (объёмной доли) оксида углерода ГХ-Е СО-5, %	±15
Пределы допускаемой относительной (приведенной) погрешности аспиратора, %	±5
"аблица 2 - Основные технические характеристики
Наименование характеристики                       Значение

100±5

Номинальный объем пробы газовой среды, просасываемый через трубку индикаторную за один рабочий ход аспиратора, см³___________________

Объем пробы исследуемой газовой среды, просасываемый через трубку 3 индикаторную, см :

- ГХ-Е СО-0,25

- ГХ-Е СО-5

- ГХ-Е СО2-2

- ГХ-Е NO+NO2-0,005

- ГХ-Е SO2-0,007

- ГХ-Е H2S-0,0066

- ГХ-Е СН2О-1,5

- ГХ-Е С3Н4О-1,0

Смещение уровня индикаторной массы в трубке индикаторной относительно нулевой линии шкалы, мм, не более

Наименование характеристики	Значение
Время просасывания (100±5) см3 пробы газовой среды через трубку
индикаторную, с:
- ГХ-Е СО-0,25	10±2
- ГХ-Е СО-5	20±5
- ГХ-Е СО2-2	60±10
- ГХ-Е NO+NO2-0,005	15±3
- ГХ-Е SO2-0,007	15±3
- ГХ-Е H2S-0,0066	10±2
- ГХ-Е СН2О-1,5	25±5
- ГХ-Е С3Н4О-1,0	25±5
Герметичность аспиратора (объем всасываемой пробы газовой среды за
1 мин при сжатом сильфоне аспиратора и заглушенном отверстии для подключения трубки индикаторной), см3, не более	3
Габаритные размеры трубок индикаторных, мм, не более:
- длина - диаметр ГХ-Е СО-0,25; ГХ-Е СО-5; ГХ-Е СО2-2;	128,0
ГХ-Е NO+NO2-0,005; ГХ-Е SO2-0,007; ГХ-Е H2S-0,0066	7,3
- диаметр ГХ-Е СН2О-1,5; ГХ-Е СзН4О-1,0	5,2
Габаритные размеры вспомогательных патронов, мм, не более:
- длина	128,О
- диаметр	7,2
Масса 24 шт. (1 коробка), кг, не более:
- ГХ-Е СО-0,25; ГХ-Е СО-5; ГХ-Е СО2-2; ГХ-Е NO+NO2-0,005;
ГХ-Е S02-0,007; ГХ-Е H2S-6,OO66	0,15
- ГХ-Е С3Н4О-1,0 с ДП	0,18
- ГХ-Е СН2О-1,5 (50 шт.)	0,17
- ОП; ТП	О,17
Условия эксплуатации:
- температура окружающей среды для ГХ-Е СО-5, °C - температура окружающей среды для ГХ-Е СО-0,25;	от -10 до +50
ГХ-Е NO+NO2-0,005; ГХ-Е SO2-0,007; ГХ-Е H2S-0,0066; ОП; ТП, °C	от +5 до +35
- температура окружающей среды для ГХ-Е СО2-2, °C	от +10 до +35
- температура окружающей среды для ГХ-Е СН2О-1,5;	от -5 до +35
ГХ-Е С3Н4О-1,0; ДП, °C
- относительная влажность окружающего воздуха, %, не более	80
- атмосферное давление, кПа	от 84,О до 1О6,7

Таблица 3 - Показатели надёжности

Наименование характеристики	Значение
Срок годности, лет:
- ГХ-Е СО-0,25; ГХ-Е H2S-O,OO66	3
- ГХ-Е СО-5; ГХ-Е СО2-2; ГХ-Е NO+NO2-O,OO5; ГХ-Е S02-0,007;
ГХ-Е СзН4О-1,О; ГХ-Е СН2О-1,5	1
- ДП; ОП	1
- ТП	2

Знак утверждения типа

наносится на коробку с трубками индикаторными и титульный лист руководства по эксплуатации типографским способом, нанесение знака утверждения типа на газоопределители и трубки индикаторные не предусмотрено.

Комплектность средства измерения

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Газоопределитель и трубки индикаторные в составе: - трубки индикаторные и (или) вспомогательные патроны - аспиратор утвержденного типа	ГХ-Е	1 шт.1)
Индивидуальный комплект ЗИП к аспиратору	-	1 шт.
Руководство по эксплуатации	ГХ-Е.00.000 РЭ	1 экз.
Руководство по эксплуатации на аспиратор2)	-	1 экз.
1) Количество аспираторов, трубок индикаторных, вспомогательных патронов определяется заявкой заказчика. 2) Руководство по эксплуатации аспиратора утвержденного типа с обозначением изготовителя поставляется с аспиратором.

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа ГХ-Е.00.000 РЭ «Газоопределители химические и трубки индикаторные ГХ-Е. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ Р 51712-2001 Трубки индикаторные. Общие технические условия;

ГОСТ Р 51945-2002 Аспираторы. Общие технические условия.

Изготовитель

Акционерное общество «ПРОМБЕЗОПАСНОСТЬ» (АО «ПРОМБЕЗОПАСНОСТЬ») ИНН 6664022972

Адрес юридического лица: 620130, Свердловская обл., г. Екатеринбург, ул. Степана Разина, д. 109

Адрес места осуществления деятельности: 623270, Свердловская обл., г. Дегтярск, ул. Калинина, д. 31

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

---

1ШН11СТЕРСТВО ПРОаШШЛЕННОСГИ и ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

ПРИКАЗ

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типа средств измерений, прилагаемые к настоящему приказу.

• 3. Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  ёниемн настоящего кприказа оставляЮ за собой.

  хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

  Сертификат: 7B1801563EA497F787EAF40A918A8D6F

  Кому выдан: Лазаренко Евгений Русланович

  Действителен: с 19.05.2025 до 12.08.2026

  V_____________________________

• 5. Контроль за исполнениемн настоящего кприказа оставляЮ за собой.

  Заместитель руководителя

  Е.Р. Лазаренко

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «__ »              2025 г. № ____

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испыта ний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Копры маятниковые

КЭМ

КЭМ-450-А зав. № 300 24000124

91709-24

Общество с ограниченной ответственность ю «Мелитэк» (ООО «Мелитэк»), г. Москва

МП-661/07- 2023

МП-636-2024

16.12. 2024

Общество с ограниченно й ответственно стью «Мелитэк» (ООО «Мелитэк»), г. Москва

ООО «ПРОММА Ш ТЕСТ Метрология» , г. Москва

2.

Машины испытательные динамические

МИД ЦТБ

МИД ЦТБ-10-50-УВ- СН-ПГП зав. № 001

91619-24

Общество с ограниченной ответственность ю «Центр технической безопасности материалов, оборудования и сложных систем» (ООО «ЦТБ МОС»),

МП-734/08- 2023

МП-685-2025

16.01. 2025

Общество с ограниченно й ответственно стью «Центр технической безопасности материалов, оборудовани я и сложных систем»

ООО «ПРОММА Ш ТЕСТ Метрология» , г. Москва

---
