ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные с видеофиксацией «КОРДОН-М»

Комплексы измерительные с видеофиксацией «КОРДОН-М» (далее - комплексы) предназначены для автоматического измерения скорости и контроля прохождения перекрестков, переездов и пешеходных переходов транспортными средствами при одиночном и групповом движении по разным полосам.

Принцип действия комплексов основан на измерении скорости по разности частот между излученным радиолокационным модулем сигналом и сигналом, отраженным от движущегося ТС (эффект Доплера).

Комплексы осуществляют автоматическое измерения скорости ТС, получение их фотоизображения и фиксацию полученных данных на носителе информации.

При этом, в зависимости от конкретных условий применения, комплексы выпускаются в исполнениях:

"КОРДОН-М"2(4) - автоматическое измерение скорости ТС, получение их фотоизображения и фиксацию полученных данных на носителе информации для дорог с не менее, чем с двух- (четырех-) полосным движением;

"КОРДОН-М"КР - автоматический контроль прохождения ТС перекрестков, железнодорожных переездов и пешеходных переходов, измерение скорости ТС, получение их фотоизображения и фиксацию полученных данных на носителе информации.

Конструктивно все комплексы основываются на одном или нескольких фоторадарных блоках типов «К2», «К3» или «К4» и содержат ряд внешних дополнительных устройств. Выбор типа фоторадарных блоков (ФБ) для конкретного комплекса зависит от геометрических параметров его установки: требуемого количества контролируемых полос, доступного места установки, типа перекрестка, освещенности и ряда других факторов.

Функционально все типы ФБ аналогичны. Они содержат доплеровский измеритель скорости, видеокамеру, компьютер для обработки получаемой информации, устройство хранения информации, блок вывода для передачи данных по кабельным и/или беспроводным каналам связи на внешние устройства, модуль спутниковой навигации, блоки питания и подсветки. Существенной особенностью ФБ является функция определения радиолокационных координат (дальность и азимут относительно места положения ФБ) одного или нескольких ТС, скорость которых зафиксирована. При этом блоки «К2» и «К3» гарантированно могут идентифицировать ТС не менее, чем на двух ближайших полосах движения, а блок «К4» -не менее, чем на четырех полосах.

Во всех вариантах ФБ производится измерение скорости движения ТС, определяется текущее значение времени и географические координаты комплекса, фиксируются фотографии ТС. Все указанные действия производятся в автоматическом режиме и заканчиваются передачей информации на долговременное хранение или выводом на внешние каналы связи для передачи на внешние устройства. Географические координаты и приборное время определяются по GPS/ГЛОНАСС навигационному модулю. Все фоторадарные блоки «К2», «К3» или «К4» используют радарные измерители скорости и координат и идентичные навигационные модули. Различие заключается в применении различных видеокамер, объективов, радарных блоков и процессорных модулей с возможностью идентификации ТС на разном количестве полос движения. Комплексы предназначены для работы при неподвижном расположении.

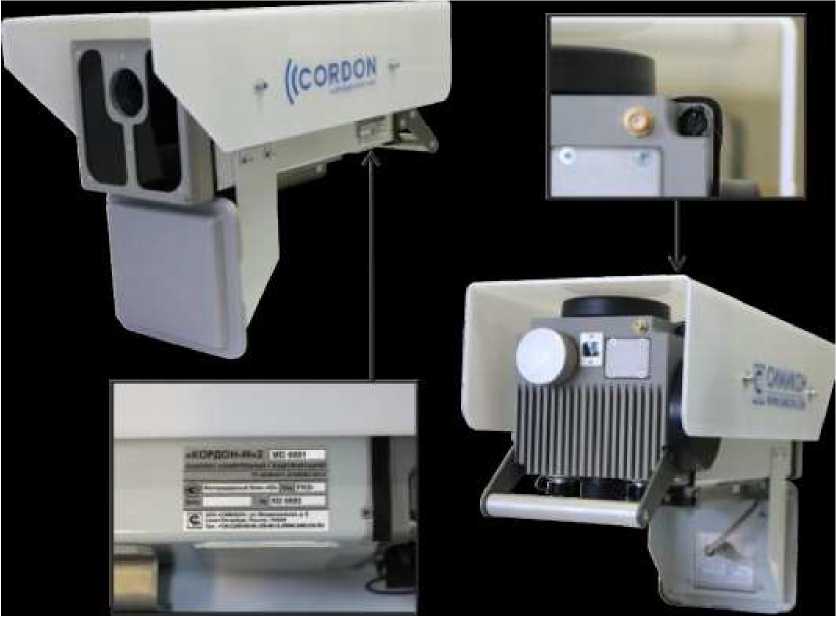

Рисунок 1 - Комплекс «КОРДОН-М»2 на базе блока «К2»

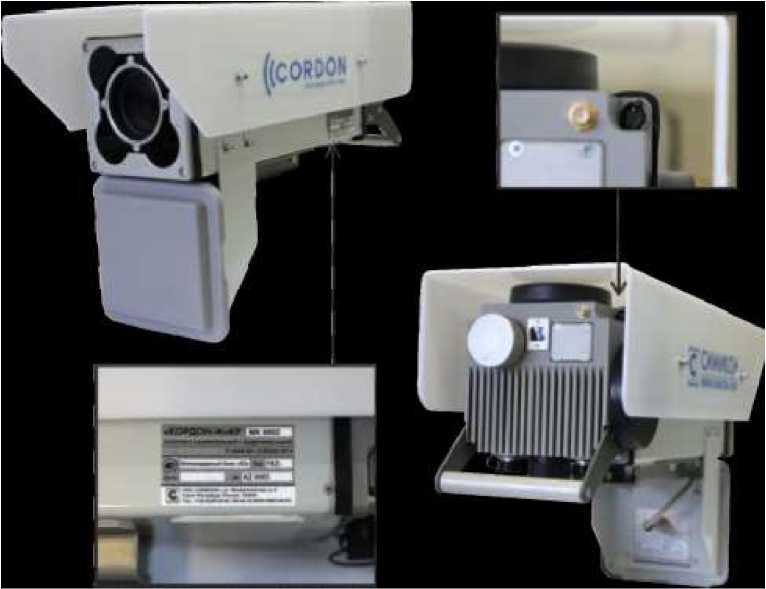

Рисунок 2 - Комплекс «КОРДОН-М»4 на базе блока «К4»

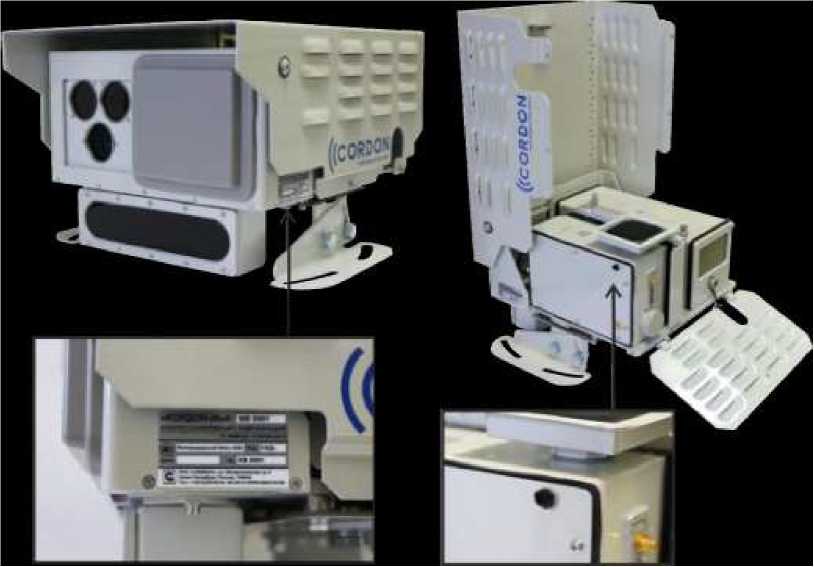

Рисунок 3 - Комплекс «КОРДОН-М»КР на базе блока «К3»

В функции, выполняемые встроенным в ФБ программным обеспечением (ПО), входит:

-     управление радиолокатором;

-     управление видеокамерой;

- контроль работы комплекса (функции самотестирования и обнаружения сбоев);

-     определение скорости движения ТС;

-     обработка и хранение полученных в результате работы комплекса данных;

• -     запись данных на SD-карту памяти;

• -     передача измеренных данных на внешние устройства;

• -     обеспечение совместной работы двух и более ФБ в составе комплексов.

Уровень защиты ПО комплексов от преднамеренных и непреднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.

аблица 1 - Идентификационное данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

П Продолжение таблицы 2

аблица 3 - Основные технические характеристики

наносится на титульный лист формуляра ГДЯК 464965.035 ФО (или ГДЯК 464965.036 ФО) и руководства по эксплуатации ГДЯК 464965.035 РЭ (или ГДЯК 464965.036 РЭ) методом компьютерной графики и на корпус комплекса с помощью этикетки, выполненной типографским способом.

Таблица 4 - Комплектность комплексов

осуществляется по документу ГДЯК 468784.028 МП «Комплексы измерительные с видеофиксацией «КОРДОН-М». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 18.05.2018 г.

Основные средства поверки:

- имитатор скорости движения ИС-24/3 (рег. № 61460-15);

- имитатор скорости движения транспортных средств ИС-24 Д (рег. № 63392-16);

- частотомер электронно-счетный Ч3-66 (рег. № 9273-85), (диапазон частот от 2 Гц до 37,5 ГГц, погрешность ± 240^-7Гц);

• - рулетка измерительная металлическая Р20УЗГ (рег. № 43003-09);

• - имитатор сигналов глобальных навигационных спутниковых систем

ГЛОНАСС/GPS/GALILEO/SBAS GSG 5-й серии (рег. № 53513-13);

• - источник первичный точного времени УКУС-ПИ 02ДМ (рег. № 60738-15);

• - осциллограф цифровой DSO-X 2002A (рег. № 48998-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

приведены в эксплуатационном документе.

ГОСТ Р 50856-96 Измерители скорости движения транспортных средств радиолокационные. Общие технические требования. Методы испытаний

ГОСТ Р 8.654-2009 Государственная система обеспечения единства измерений. Требования к программному обеспечению средств измерений. Основные положения

ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты

Рекомендации МОЗМ МР-91 Измерение скорости транспортных средств радарными приборами

ГОСТ 12.1.006-84 ССБТ Электромагнитные поля радиочастот. Общие требования безопасности

Комплексы измерительные с видеофиксацией «КОРДОН-М». Технические условия.

ТУ 4278-031-31002820-2014

Общество с ограниченной ответственностью «Симикон» (ООО «Симикон»)

ИНН 7804040165

Адрес: 195009, г. Санкт-Петербург, Арсенальная улица, д.66, корпус 3, строение 1 Юридический адрес: 190020, г. Санкт-Петербург, ул. Лифляндская, дом 6, литера М, 21Н, 26Н, пом.8

Телефон: +7(812) 670-09-09

Факс: +7(812) 670-09-14

Web-сайт: www.simicon.com

E-mail: ruinfo@simicon.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11

Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево Телефон: +7(495) 526-63-00

Факс: +7(495) 526-63-00

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.
