МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

26 декабря 2016 г.                                          _№  2007

Москва

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением ООО «ЭЙ энд ДИ РУС» от 19 декабря 2016 г. б/н приказываю:

• 1. Внести изменения в описания типа на машины испытательные универсальные STB, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57870-14, изложив их в новой редакции согласно приложениям № 1 и № 2 к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа

средства измерений.

яю за собой.

• 3. Контроль за исполнением настоящего

  Заместитель Руководителя

  С.С.Голубев

г                                              >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВ! ДСНИЯ О С! ИИФИКА!! Э!I

Сертификат: 61DA1E000300E901C1ED

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 17.11.2016 до 17.11.2017

у                    J

Приложение № 1 к приказу Федерального агентства по техническому регулированию и метрологии от «26» декабря 2016 г. №2007

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины испытательные универсальные STB

Машины испытательные универсальные STB (далее машины) предназначены для измерения силы при испытаниях образцов материалов на растяжение, сжатие и изгиб.

Конструктивно машины состоят из корпуса, привода, силоизмерительного тензорезисторного датчика (далее датчик), захватов для крепления испытываемого образца, электрооборудования и персонального компьютера

Корпус представляет собой жесткую несущую раму с двумя стойками, предназначенную для крепления всех элементов машины

Общий вид машин представлен на рисунке 1.

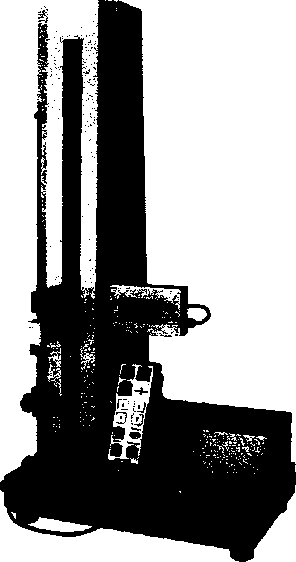

Рисунок 1 - Общий вид

Принцип действия машин основан на преобразовании датчиком нагрузки, приложенной к испытываемому образцу, в аналоговый электрический сигнал, изменяющийся пропорционально этой нагрузке. Приложенная нагрузка, создаваемая машинами, деформирует испытуемый образец, при этом производится измерение значения величины этой нагрузки и соответствующей ей степени деформации образца.

Машины содержат два измерительных канала: канал измерения нагрузки, включающий в себя силоизмерительный тензометрический датчик и канал измерения перемещения подвижной траверсы, включающий в себя оптоэлектронный преобразователь угловых перемещений (датчик перемещения). Электрические сигналы от датчиков подаются на блок аналогово-цифрового преобразователя, где аналоговый сигнал преобразовывается в цифровой код, который передается в микропроцессорный прибор, размещенный в корпусе машины. Далее, измерительная информация выводится на дисплей прибора или передается на ПК (ПК может быть расположен на корпусе основания машины или в отдельном корпусе).

Модификации машин отличаются наибольшим пределом нагрузки, массой и габаритными размерами. Буквы S и L в обозначении модификаций обозначают высоту рамы (S-short, высота рамы 1050 мм, L-large, высота рамы 1450 мм).

На маркировочной табличке машины указывают:

• - обозначение машины;

• - знак утверждения типа;

• - заводской номер;

• - год и месяц изготовления.

Программное обеспечение (далее - ПО) машин является встроенным и полностью метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на экране компьютера персонального, подключенного к машине через интерфейс RS-232, при включении компьютера машины в сеть через адаптеры.

Переход в сервисный режим, позволяющий изменять ПО и настройки машин, возможен только сервисным инженером на специальном оборудовании. Вскрытие корпуса весов не дает возможности получить доступ к электронным настройкам и ПО, поэтому пломбирования корпуса не требуется.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Таблица 1

Метрологические и технические характеристики

Таблица 2

• 1. Машина

шт.

• 2. Адаптер сетевого питания

шт.

• 3. Руководство по эксплуатации

шт.

Осуществляется в соответствии с документом «Машины испытательные универсальные STB. Методика поверки», утвержденным ФГУП «ВНИИМС» в мае 2014 г.

Основные средства поверки:

- динамометры эталонные переносные 2-го разряда, основная погрешность ± 0,12 % по ГОСТ 8.640-2014.

Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 4.

Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации машин не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на машины.

Измерения на машинах проводится согласно разделу 5 «Виды испытаний» документа «Машины испытательные универсальные STB. Руководство по эксплуатации».

• 1 ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы».

• 2 Техническая документация фирмы «A&D Company, Limited», Япония.

Фирма «A&D Company, Limited», Япония

3-23-14 Higashi-Ikebukuro, Toshima-ku, Tokyo 170-0013, Japan

Phone: 81 (3) 5391-6132 Fax: 81 (3) 5391-6148,

Общество с ограниченной ответственностью «ЭЙ энд ДИ РУС»

(ООО «ЭЙ энд ДИ РУС»)

121357, г. Москва, ул. Верейская, д. 17

ИНН 7731547200

Тел/факс.: (495) 937 33 44 (495) 937 55 66

E-mail: info@and-rus.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

119361, г. Москва, ул. Озерная, д. 46.

Тел.: (495) 437 5577, факс: (495) 437 5666.

E-mail: Office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

Приложение № 2 к приказу Федерального агентства по техническому регулированию и метрологии от «26» декабря 2016 г. №2007

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины испытательные универсальные STB

Машины испытательные универсальные STB (далее машины) предназначены для измерения силы при испытаниях образцов материалов на растяжение, сжатие и изгиб.

Конструктивно машины состоят из корпуса, привода, силоизмерительного тензорезисторного датчика (далее датчик), захватов для крепления испытываемого образца, электрооборудования и персонального компьютера

Корпус представляет собой жесткую несущую раму с двумя стойками, предназначенную для крепления всех элементов машины

Общий вид машин представлен на рисунке 1.

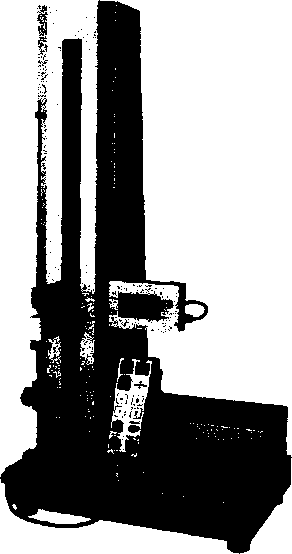

Рисунок 1 - Общий вид

Принцип действия машин основан на преобразовании датчиком нагрузки, приложенной к испытываемому образцу, в аналоговый электрический сигнал, изменяющийся пропорционально этой нагрузке. Приложенная нагрузка, создаваемая машинами, деформирует испытуемый образец, при этом производится измерение значения величины этой нагрузки и соответствующей ей степени деформации образца.

Машины содержат два измерительных канала: канал измерения нагрузки, включающий в себя силоизмерительный тензометрический датчик и канал измерения перемещения подвижной траверсы, включающий в себя оптоэлектронный преобразователь угловых перемещений (датчик перемещения). Электрические сигналы от датчиков подаются на блок аналогово-цифрового преобразователя, где аналоговый сигнал преобразовывается в цифровой код, который передается в микропроцессорный прибор, размещенный в корпусе машины. Далее, измерительная информация выводится на дисплей прибора или передается на ПК (ПК может быть расположен на корпусе основания машины или в отдельном корпусе).

Модификации машин отличаются наибольшим пределом нагрузки, массой и габаритными размерами. Буквы S и L в обозначении модификаций обозначают высоту рамы (S-short, высота рамы 1050 мм, L-large, высота рамы 1450 мм).

На маркировочной табличке машины указывают:

• - обозначение машины;

• - знак утверждения типа;

• - заводской номер;

• - год и месяц изготовления.

Программное обеспечение (далее - ПО) машин является встроенным и полностью метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на экране компьютера персонального, подключенного к машине через интерфейс RS-232, при включении компьютера машины в сеть через адаптеры.

Переход в сервисный режим, позволяющий изменять ПО и настройки машин, возможен только сервисным инженером на специальном оборудовании. Вскрытие корпуса весов не дает возможности получить доступ к электронным настройкам и ПО, поэтому пломбирования корпуса не требуется.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Таблица 1

Метрологические и технические характеристики

Таблица 2

• 1. Машина

шт.

• 2. Адаптер сетевого питания

шт.

• 3. Руководство по эксплуатации

шт.

Осуществляется в соответствии с документом «Машины испытательные универсальные STB. Методика поверки», утвержденным ФГУП «ВНИИМС» в мае 2014 г.

Основные средства поверки:

- динамометры эталонные переносные 2-го разряда, основная погрешность ± 0,12 % по ГОСТ 8.640-2014.

Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 4.

Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации машин не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на машины.

Измерения на машинах проводится согласно разделу 5 «Виды испытаний» документа «Машины испытательные универсальные STB. Руководство по эксплуатации».

• 1 ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы».

• 2 Техническая документация фирмы «A&D Company, Limited», Япония.

Фирма «A&D SCALES СО., LTD», Республика Корея

191, Inseok-ro, Deoksan-myeon, Jincheon-gun, Chungcheongbuk-do, Korea

Общество с ограниченной ответственностью «ЭЙ энд ДИ РУС»

(ООО «ЭЙ энд ДИ РУС»)

121357, г. Москва, ул. Верейская, д. 17

ИНН 7731547200

Тел/факс.: (495) 937 33 44 (495) 937 55 66

E-mail: mfo@and-rus.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

119361, г. Москва, ул. Озерная, д. 46.

Тел.: (495) 437 5577, факс: (495) 437 5666.

E-mail: Office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
