МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

25 октября 2018 г.                                            _№   2245

Москва

О внесении изменений в описание типа на весы стационарные электронные Альфа АВ

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ЗАО «Альфа-Эталон МВК» от 22 июня 2018 г. № 01-04/29 приказываю:

• 1. Внести изменения в описание типа на весы стационарные электронные Альфа АВ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 48972-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Управлению метрологии  (Д.В.Гоголев), ФГУП «ВНИИМС»

(А.Ю.Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                     С.С.Голубев

г                            х

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036ECDC011E780DAE0071B1B53CO41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «25» октября 2018 г. № 2245

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы стационарные электронные Альфа АВ

Весы стационарные электронные Альфа АВ (далее - весы) предназначены для статических измерений массы, в том числе автомобильного и железнодорожного транспорта.

Принцип действия весов основан на преобразовании действующей на весы силы, создаваемой взвешиваемым объектом, в деформацию упругих элементов весоизмерительных датчиков, на которых нанесены тензорезисторы. Деформация упругих элементов вызывает изменение электрического сигнала тензорезисторов. Аналоговый электрический сигнал от весоизмерительных датчиков передается по 6-ти проводной схеме в аналогово-цифровой преобразователь, который находится рядом с грузоприемным устройством или встроен в индикатор. Преобразованный сигнал обрабатывается индикатором, который отображает измеренное значение массы на дисплее. Весы могут быть одно и двухинтервальные.

Конструктивно весы состоят из весоизмерительного устройства и индикатора. В состав весоизмерительного устройства входят грузоприемное устройство, весоизмерительные датчики (4, 6, 8, 10, 12 шт.), грузопередающие устройства и фундамент. При необходимости несколько независимых весов через индикаторы, входящие в состав каждых весов, могут подсоединяться к одному индикатору для отображения суммарного результата измерений всех весов.

Грузоприемное устройство может включать от одной до четырех грузоприемных платформ, а также может включать одну либо несколько промежуточных платформ. Весоизмерительные датчики оснащены грузопередающими устройствами (узлами встройки), которые служат для обеспечения нормальной работы весов при деформации грузоприемной платформы, вызванной изменением температуры и (или) объектом взвешивания.

По типу металлоконструкции грузопередающего устройства весы относятся к платформенной конструкции. Грузоприемное устройство состоит из несущих конструкций- платформ.

В весах устанавливаются датчики весоизмерительные тензорезисторные QS, SQB (рег. № 57673-14) и датчики весоизмерительные тензорезисторные GZLB, ZSF, ZSFY (рег. № 5767414) фирмы «Keli Electric Manufacturing (Ningbo) Co., Ltd», Китай, датчики весоизмерительные тензорезисторные HM9B, H8C (рег. № 55371-13) фирмы «Zhonghang Electronic Measuring Instruments Co.,LTD (ZEMIC)», КНР, датчики весоизмерительные тензорезисторные 740 (рег. № 50842-12) фирмы «UTILCELL», Испания, датчики весоизмерительные тензорезисторные SP (рег. № 60719-15) фирмы «SENSOCAR, S.A.», Испания, датчики весоизмерительные С16А (рег. № 67871-17) фирмы «Hottinger Baldwin Messtechnik GmbH», Германия.

В весах применяются изготовленные ЗАО «Альфа-Эталон МВК» индикаторы СТТ-А, СТТ, СТТ-W, СТТ-SMART, СТТ-SWIFT, СТТ-DIGITAL. В весах предусмотрена возможность подключения дополнительного индикатора для контроля функционирования весов. Индикатор и аналогово-цифровой преобразователь помещаются в помещении оператора весов, в котором поддерживается температура, соответствующая условиям эксплуатации индикатора. Внешний вид индикаторов приведен на рисунках 9-14, общий вид весов - на рисунках 15-18.

Модификации весов различаются максимальными, минимальными нагрузками и пределами допускаемой погрешности.

Варианты исполнения весов отличаются количеством платформ и габаритными размерами.

Весы имеют обозначение Альфа АВ-М-Т-Х-(К, И), где

Альфа АВ - обозначение типа весов;

М - обозначение применения: «А» - автомобильные весы, «В» - вагонные весы;

Т - максимальная нагрузка в тоннах;

Х - обозначение исполнения: «Вз» - взрывобезопасное, «М» - морозостойкое;

К- обозначение типа весоизмерительных датчиков;

И- обозначение типа индикатора.

Весы во взрывобезопасном исполнении дополнительно оснащены барьерами искрозащи-ты ИСКРА производства ООО «Производственное объединение ОВЕН» с маркировкой искро-защиты [Exia]IIC или барьерами искрозащиты БИА и НБИ производства ООО «Ленпромавто-матика» с маркировкой искрозащиты [Exia]IIC.

Весы в морозостойком исполнении дополнительно оснащаются термочехлами ТЕРМО-ТЕК®/ФАИРТЕК® производства ЗАО «Спецкомплектресурс 2001» или аналогичными и блоком управления термочехлами ОВЕН ТРМ 10 (рисунок 1 и 2) или аналогичными. Термочехлы предназначены для автоматического подогрева весоизмерительных датчиков, входящих в состав весов, при понижении температуры окружающего воздуха ниже минус 5 ⁰С. Блок управления термочехлами овен ТРМ 10 производит автоматическое включение нагревательных элементов термочехлов и поддерживает постоянную температуру весоизмерительных датчиков в диапазоне от 0 ⁰С до плюс 20 ⁰С.

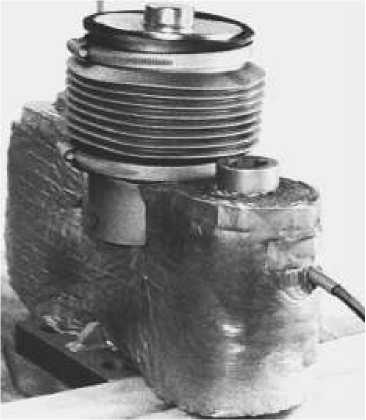

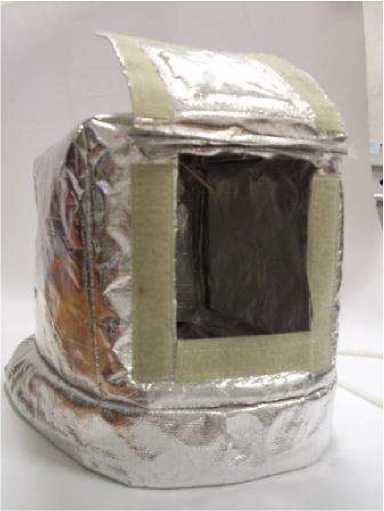

Рисунок 1 - Весоизмерительный датчик оснащенный термочехлом

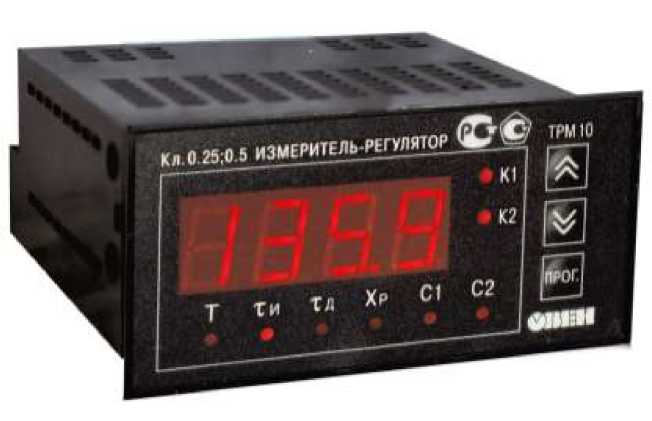

Рисунок 2 - Блок управления термочехлами ОВЕН ТРМ 10

В весах предусмотрены следующие устройства:

-устройство первоначальной установки нуля;

-полуавтоматическое устройство установки нуля;

-устройство слежения за нулем;

-устройство выборки массы тары приводится в действие кнопкой «тара».

В весах предусмотрена защита от несанкционированного изменения установленных регулировок (регулировки чувствительности (юстировки)) следующим способом:

• - на индикаторе СТТ предусмотрен тумблер переключения - «калибровка», расположенный внутри корпуса или электронный ключ калибровки, устанавливаемый на разъем. Доступ к тумблеру и к разъему опломбирован (рисунки 5);

• - на индикаторе СТТ-А предусмотрен тумблер переключения - «калибровка», расположенный на задней планке или электронный ключ калибровки, устанавливаемый на разъем. Доступ к тумблеру и к разъему опломбирован (рисунки 3);

• - на индикаторе СТТ-SMART предусмотрен тумблер переключения - «калибровка», расположенный внутри корпуса. Доступ к тумблеру опломбирован (рисунки 6);

• - на индикаторах СТТ-W, СТТ- DIGITAL предусмотрен тумблер переключения - «калибровка», расположенный на задней планке. Доступ к тумблеру опломбирован (рисунки 4, 8);

• - на индикаторах СТТ-SWIFT предусмотрен тумблер переключения - «калибровка», расположенный на передней планке. Доступ к тумблеру опломбирован (рисунок 7).

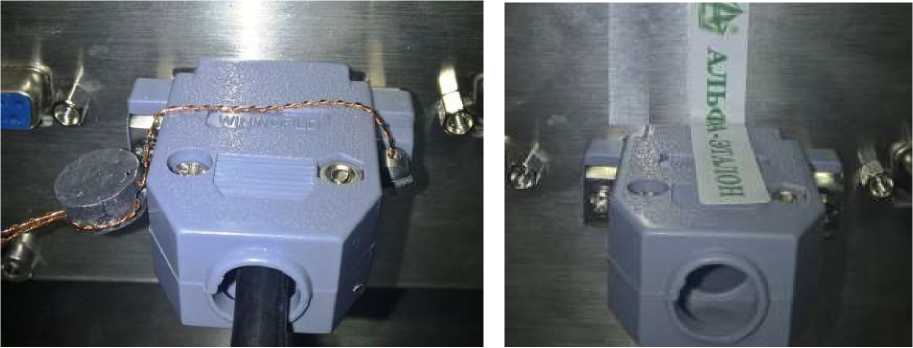

Проволока для опломбирования проходит сквозь отверстие в головке винта и пломбируется поверителем или наклеивается разушуемая наклейка. Оттиск поверительного клейма ставится на пломбе или на наклейке

Проволока для опломбирования проходит сквозь отверстие в головках двух винтов и пломбируется поверителем. Оттиск поверительного клейма ставится на пломбе

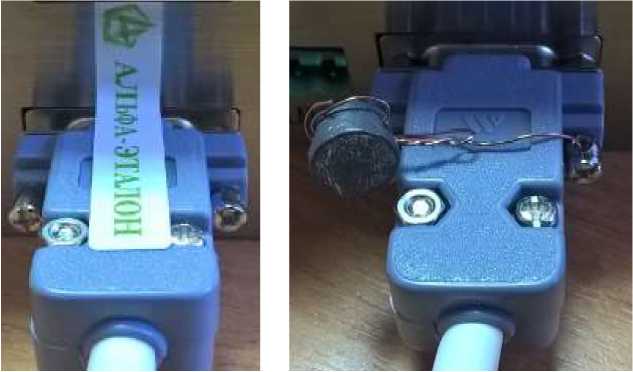

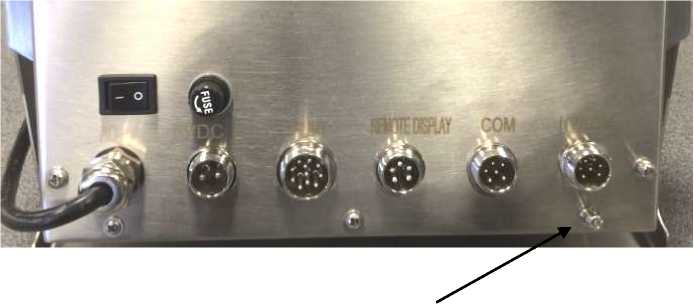

Рисунок 3 - Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттиска клейма индикатора СТТ-А

Проволока для опломбирования проходит сквозь отверстие в головке винта и пломбируется поверителем. Оттиск поверительного клейма ставится на пломбе

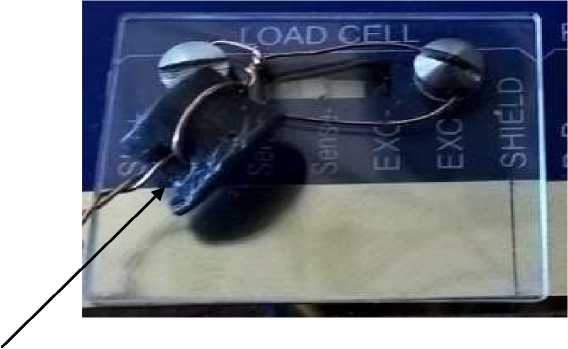

Рисунок 4 - Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттиска клейма индикатора СТТ-W

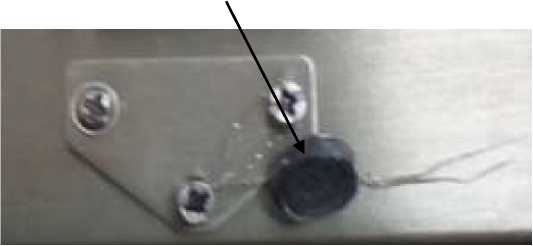

Проволока для опломбирования проходит сквозь отверстие в головке винта и пломбируется поверителем или наклеивается разушуемая наклейка. Оттиск поверительного клейма ставится на

Проволока для опломбирования проходит сквозь отверстие в головке винта и пломбируется поверителем. Оттиск поверительного клейма ставится на пломбе.

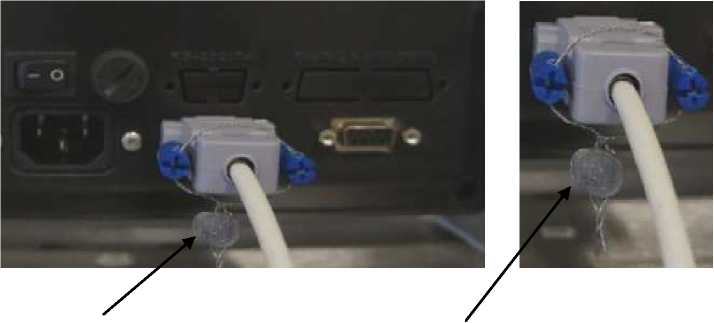

Рисунок 5 - Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттиска клейма индикатора СТТ

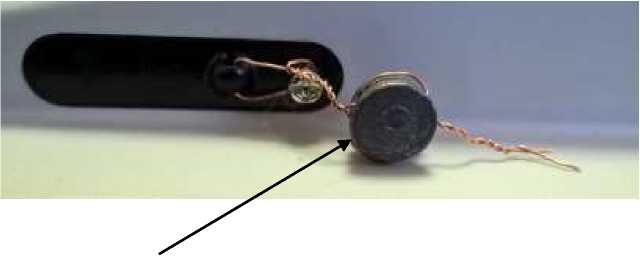

Проволока для опломбирования проходит сквозь отверстие в головке винта и пломбируется поверителем. Оттиск поверительного клейма ставится на пломбе.

Рисунок 6 - Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттиска клейма индикатора СТТ-SMART

Проволока для опломбирования проходит сквозь отверстие в головке винта и пломбируется по-

верителем. Оттиск поверительного клейма ставится на пломбе.

Рисунок 7 - Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттиска клейма индикатора СТТ-SWIFT

Проволока для опломбирования проходит сквозь отверстие в головке винта и пломбируется поверителем. Оттиск поверительного клейма ставится на пломбе.

Рисунок 8 - Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттиска клейма индикатора СТТ-DIGITAL

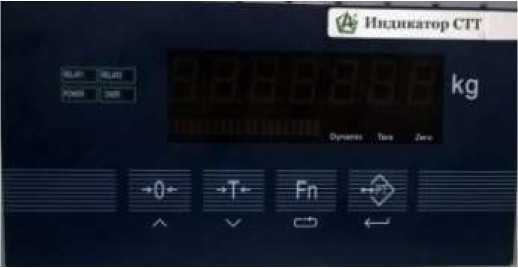

Рисунок 10 - Внешний вид индикаторов СТТ

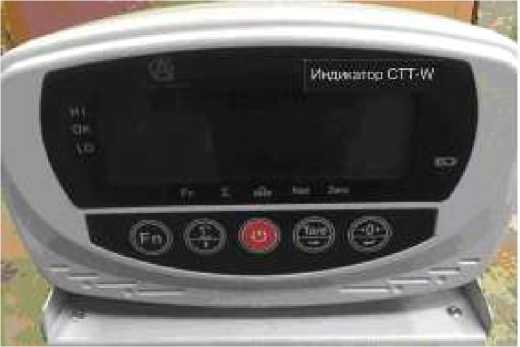

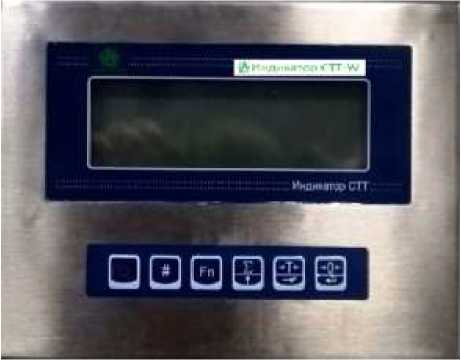

Рисунок 11 - Внешний вид индикатора СТТ-W

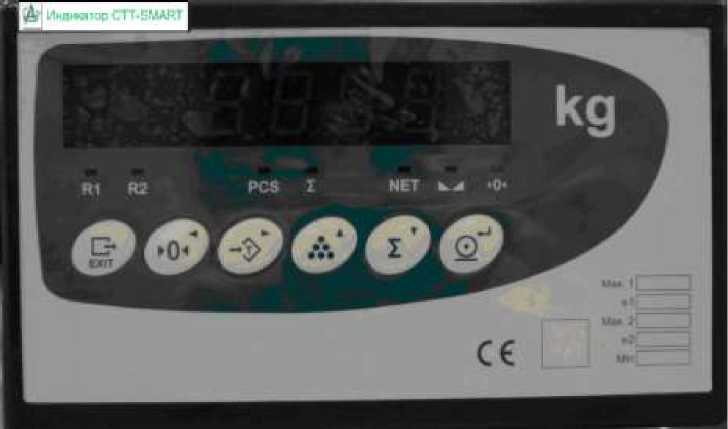

Рисунок 12 - Внешний вид индикатора СТТ-SMART

Рисунок 13 - Внешний вид индикаторов СТТ-SWIFT

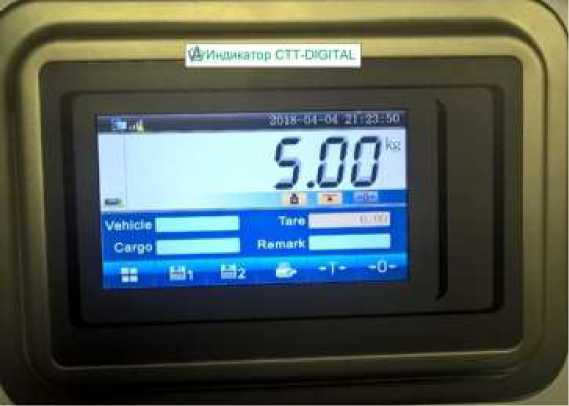

Рисунок 14 - Внешний вид индикатора СТТ-DIGITAL

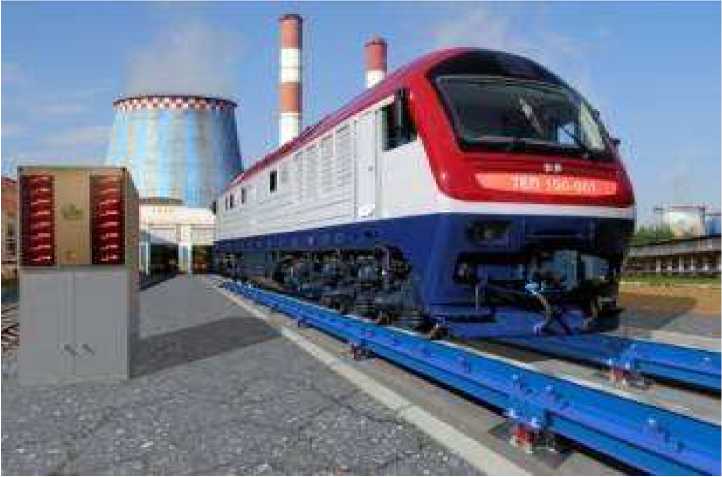

Рисунок 16 - Общий вид весов стационарных электронных c промежуточной платформой Альфа АВ-В

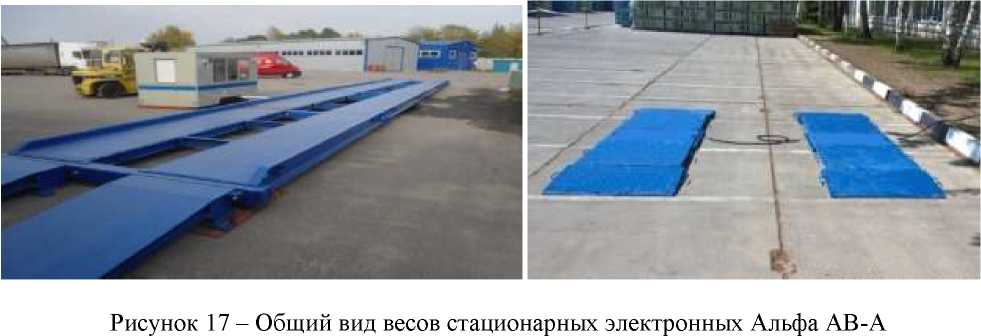

Маркировка весов производится на разрушаемой при удалении фирменной наклейке, закрепленной на грузоприемном устройстве с боковой стороны и на панели индикатора (Рисунок 18, 19).

На наклейку наносится следующая маркировка:

• - полное наименование изготовителя;

• - класс точности;

• - обозначение весов;

• - максимальная нагрузка (Max);

• - минимальная нагрузка (Min);

• - поверочный интервал (e);

• - знак утверждения типа;

• - серийный номер весов;

• - номер версии программного обеспечения;

• - регистрационный номер в ФИФОЕИ;

• - действительная цена деления (d);

• - входное напряжение;

• - предельные значения температур (указываются на весоизмерительном устройстве весов в морозостойком исполнении);

• - год производства весов.



Весы стационарные электронные Альфа АВ № изделия_____________

Модель Альфа АВ _______ Класс точности средний III

Регистрационный номер в ФИФОЕИ __________

ГОСТ OIML R 76-1-2011 Максимальная нагрузка Мах, кг _____________________

Минимальная нагрузка Min, кг ______________________

Действительная цена деления d, кг __________________

Поверочный интервал е, кг __________________________

Версия программного обеспечения __________________

Электропитание 187_~242 В; 49_~51 Гц

Предельные значения температуры исполнение М: ГПУ -50^оС/+40^оС Индикатор -10^оС/+40^оС

Год выпуска 20__ год

Место нанесения знака утверждения типа

Рисунок 18 - Маркировка на грузоприемном устройтсве

Весы стационарные электронные Альфа АВ № изделия______________

Модель Альфа АВ _______ Класс точности средний III

Регистрационный номер в ФИФОЕИ __________

ГОСТ OIML R 76-1-2011 Максимальная нагрузка Мах, кг _____________________

Минимальная нагрузка Min, кг ______________________

Действительная цена деления d, кг __________________

Поверочный интервал е, кг __________________________

Версия программного обеспечения __________________

Электропитание 187_~242 В; 49_~51 Гц

Предельные значения температуры исполнение М: ГПУ -50^оС/+40^оС Индикатор -10^оС/+40^оС

Год выпуска 20__ год

Рисунок 19 - Маркировка на панели индикатора

В весах стационарных электронных Альфа АВ установлено встроенное в индикатор программное обеспечение, которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации.

На индикаторах СТТ-W, СТТ-SWIFT, СТТ, СТТ-SMART при включении отображается номер версии программного обеспечения.

На индикаторе СТТ-DIGITAL номер версии программного обеспечения отображается при выборе последовательно вкладок «Menu», «Indikator information».

На индикаторах СТТ-А для определения номера версии программного обеспечения необходимо подключение к ПК с применением специального программного обеспечения.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1- Идентификационные данные (признаки) программного обеспечения

*Номер версии программного обеспечения должен быть не ниже указанного

** Цифровой идентификатор ПО приведен для указанной в таблице версии ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

Таблица 4 - Метрологические характеристики

Таблица 5 - Основные технические характеристики

Таблица 6 - Количество грузоприемных платформ, число весоизмерительных датчиков, габаритные размеры и масса грузоприемной платформы

Продолжение таблицы 6

Таблица 7- Перечень весоизмерительных датчиков, применяемых в различных модификациях весов

наносится на титульный лист руководства по эксплуатации в левом верхнем углу типографским способом и на табличку, закрепленную на каждом грузоприемном устройстве на боковой стороне, и на корпусе индикатора графическим способом в левом нижнем углу.

Таблица 8 - Комплектность средства измерений

осуществляется по документу приложение ДА «Методика поверки весов» ГОСТ OIML R 76-12011.

Основные средства поверки:

эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2015.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на заднюю планку индикаторов СТТ-А, СТТ, СТТ-W, СТТ-SMART, СТТ-DIGITAL и на переднюю панель индикатора СТТ-SWIFT.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ТУ 4274-010-58169787-2010 Весы стационарные электронные Альфа АВ. Технические условия

Закрытое Акционерное Общество «Альфа-Эталон МВК» (ЗАО «Альфа-Эталон МВК»)

ИНН 7718792387

Адрес: 107065, г. Москва, ул. Курганская, дом 3А

Телефон: (495) 913-50-51, 989-29-33

E-mail: ves@alfaetalon.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
