МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИИ ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

21 ноября 2023 г.

Москва

Об утверждении Государственной поверочной схемы для средств измерений потока и плотности потока нейтронов

В соответствии с пунктом 6 главы II Положения об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, Планом разработки, пересмотра и утверждения государственных поверочных схем на 2023 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2022 г. № 3299 (с изменениями, внесенными приказами Федерального агентства по техническому регулированию и метрологии от 26 апреля 2023 г. № 915, от 25 августа 2023 г. № 1739, от 26 сентября 2023 г. № 1957), п р и к а з ы в а ю:

• 1. Утвердить прилагаемую редакцию Государственной поверочной схемы для средств измерений потока и плотности потока нейтронов (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного эталона единиц потока и плотности потока нейтронов (ГЭТ 10-2023), прослеживаемых к нему эталонов и средств измерений потока и плотности потока нейтронов и вводится в действие с 15 декабря 2023 г.;

эталоны, аттестованные на соответствие требованиям ГОСТ 8.031-82 «Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений потока и плотности потока нейтронов» (далее - ГОСТ 8.031-82) или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие требованиям ГОСТ 8.031-82, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие требованиям ГОСТ 8.031-82, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по ГОСТ 8.031-82 или локальным поверочным схемам, или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений (далее - Федеральный фонд) после даты окончания срока действия свидетельства об аттестации.

• 3. Федеральному государственному унитарному предприятию «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева» направить сведения о ГПС в федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» для их внесения в Федеральный фонд.

• 4. Управлению метрологии, государственного контроля и надзора

Федерального  агентства  по  техническому  регулированию  и  метрологии

обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального  агентства  по  техническому  регулированию  и  метрологии

в информационно-телекоммуникационной сети «Интернет».

• 5. Техническому комитету по стандартизации №  206 «Эталоны

и поверочные схемы» (ТК 206) (федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева») обеспечить исполнение в установленном порядке процедур по прекращению применения в качестве национального стандарта Российской Федерации межгосударственного стандарта ГОСТ 8.031-82 и направление соответствующего комплекта документов в Управление стандартизации Федерального агентства по техническому регулированию и метрологии.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «21» ноября 2023 г. № 2416

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПОТОКА И ПЛОТНОСТИ ПОТОКА НЕЙТРОНОВ

• 1.1 Настоящая Государственная поверочная схема распространяется на средства измерений потока и плотности потока нейтронов и устанавливает порядок передачи единиц:

потока нейтронов - нейтрон в секунду, с^-1;

плотности потока нейтронов - нейтрон в секунду на квадратный метр (нейтрон в секунду на квадратный сантиметр), с^-1^м^-2  (с^-1 •см^-2)

от государственного первичного эталона вторичным и рабочим эталонам и при помощи вторичных эталонов и рабочих эталонов средствам измерений с указанием погрешностей и основных методов передачи единиц.

• 1.2 Допускается проводить аттестацию эталонов и поверку средств измерений с помощью эталонов более высокой точности.

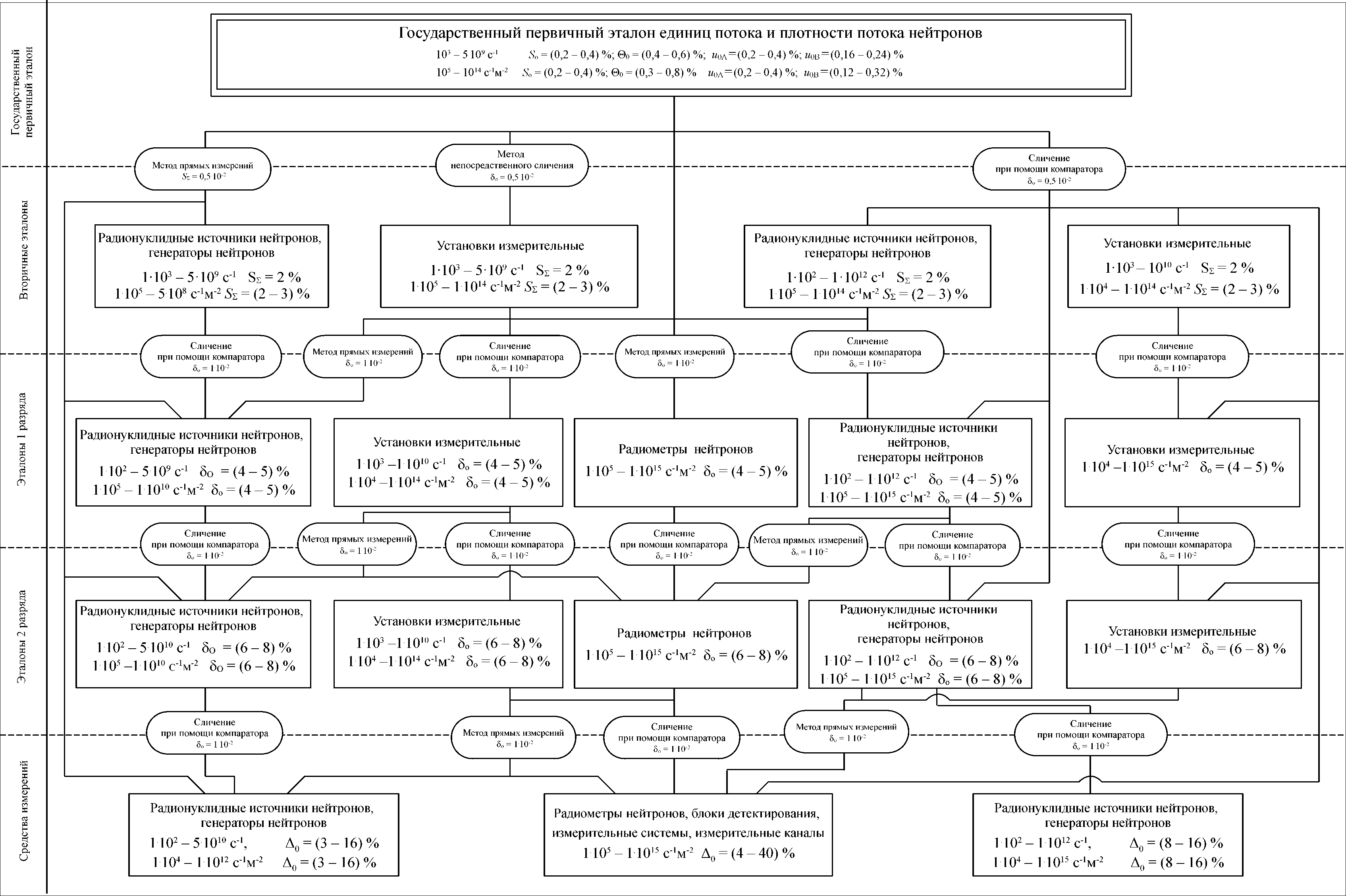

• 1.3 Графическая часть Государственной поверочной схемы для средств

измерений потока и плотности потока нейтронов представлена           в

приложении А.

• 2.1 Сокращения:

ГПЭ - государственный первичный эталон;

СКО - среднее квадратическое отклонение.

2.2. Обозначения:

S₀ - относительное СКО;

0₀ - относительная неисключенная систематическая погрешность;

- суммарное относительное СКО результатов измерений;

и_0А - относительная стандартная неопределенность, оцененная по типу А;

и_0В - относительная стандартная неопределенность, оцененная по типу В;

u0C - относительная суммарная стандартная неопределенность;

U0  - относительная расширенная неопределенность при

коэффициенте охвата k = 2;

3₀ - допускаемые значения доверительных границ относительной погрешности;

Д, - пределы допускаемой относительной погрешности.

• 3.1 Государственный первичный эталон единиц потока и плотности потока нейтронов ГЭТ 10-2023 предназначен для воспроизведения и хранения единиц потока и плотности потока нейтронов и передачи этих единиц средствам измерений, применяемым в Российской Федерации, с целью обеспечения единства измерений в стране в области ионизирующих излучений.

• 3.2 В основу измерений физических величин: потока и плотности потока нейтронов должны быть положены единицы, воспроизводимые указанным эталоном.

• 3.3 ГПЭ состоит из комплекса следующих технических средств: установка УЭН-1 для воспроизведения единицы потока нейтронов методом сопутствующих частиц с использованием реакций T(d,n)¹He и D(d,n)²He и передачи её с помощью графитового замедлителя;

установка УЭН-2 для воспроизведения и передачи единицы потока нейтронов методом активации марганца в водном растворе сернокислого марганца;

установка УЭППН для воспроизведения и передачи единицы плотности потока нейтронов на основе реакций T(d,n)¹He и D(d,n)^{3 4 5}He, радионуклидных источников нейтронов;

установка УЭПТН с полем тепловых нейтронов, образованным в воздушной полости замедлителя, для воспроизведения и передачи единицы плотности потока нейтронов;

набор активационных детекторов и источников нейтронов для контроля стабильности эталона и передачи единиц потока и плотности потока нейтронов.

• 3.4 Диапазоны значений физических величин, воспроизводимых эталоном, относительное СКО So при 11 независимых измерениях, неисключенные систематические погрешности   в_о,   стандартные

неопределенности, оцененные по типу А, uoA, стандартные неопределенности, оцененные по типу B, и_оВ, а также суммарные стандартные неопределенности и_оС и расширенные неопределенности U₀ при коэффициенте охвата к = 2 приведены в таблице.

• 3.5 ГПЭ применяют для передачи единиц потока и плотности потока нейтронов:

вторичным эталонам методом прямых  измерений, методом

непосредственного сличения и методом сличения при помощи компаратора;

рабочим эталонам 1-го и 2-го разрядов методом прямых измерений и методом сличения при помощи компаратора;

средствам измерений методом прямых измерений и методом сличения при помощи компаратора.

генераторы нейтронов для хранения и передачи единиц потока нейтронов в диапазоне от 1 • 10^{6 7 8 9 10} до 1 • 10¹¹ с^-1;

установки измерительные для хранения и передачи единиц потока нейтронов в диапазоне от 1 •IO¹² до 1 • 10¹³с^-1.

• 4.2 В качестве вторичных эталонов единицы плотности потока нейтронов применяют:

радионуклидные источники нейтронов для хранения и передачи единиц плотности потока нейтронов в диапазоне от 1 • 10⁶ до 540¹⁴ с^-1^м^-2;

генераторы нейтронов для хранения и передачи единиц плотности потока нейтронов в диапазоне от 1 • 10¹² до 1 • 10¹⁵ с^-1^м^-2;

установки измерительные для хранения и передачи единиц плотности потока нейтронов в диапазоне от 1 • 10⁴ до 1 • 10¹⁵ с^-1^м^-2.

• 4.3 Суммарные погрешности вторичных эталонов единиц потока и плотности потока нейтронов, выраженные в виде суммарных СКО S? составляют от 2 до 3 %.

• 4.4 Вторичные эталоны применяют для передачи единиц потока и плотности потока нейтронов:

эталонам 1 разряда - радионуклидным источникам нейтронов и генераторам нейтронов методом прямых измерений и методом сличения при помощи компаратора; установкам измерительным методом сличения при помощи компаратора; радиометрам нейтронов методом прямых измерений;

эталонам 2 разряда - радионуклидным источникам нейтронов и генераторам нейтронов методом прямых измерений и методом сличения при помощи компаратора; установкам измерительным методом сличения при помощи компаратора; радиометрам нейтронов методом прямых измерений;

рабочим средствам измерений - радионуклидным источникам нейтронов, генераторам нейтронов, радиометрам нейтронов, блокам детектирования, измерительным системам, измерительным каналам методом прямых измерений и методом сличения при помощи компаратора.

генераторы нейтронов для хранения и передачи единиц плотности потока нейтронов в диапазоне от 1 • 10⁵ до 1 • 10¹⁵ с^-1^м^-2;

установки измерительные в диапазоне хранения и передачи единиц плотности потока нейтронов от 1 • 10⁴ до 1 • 10¹⁵ с^-1^м^-2;

радиометры нейтронов в диапазоне хранения и передачи единиц плотности потока нейтронов от 1 • 10⁵ до 1 • 10¹⁵ с^-1^м^-2.

• 5.1.3 Доверительные границы относительной погрешности 3₀ эталонов

• 1 разряда при доверительной вероятности 0,95 составляют от 4 до 5 %.

• 5.1.4 Эталоны 1 разряда применяют для передачи единиц эталонам

• 2 разряда - радионуклидным источникам нейтронов и генераторам нейтронов методом прямых измерений и методом сличения при помощи компаратора ; установкам измерительным методом сличения при помощи компаратора; радиометрам нейтронов методом прямых измерений и методом сличения при помощи компаратора; рабочим средствам измерений - радионуклидным источникам нейтронов, генераторам нейтронов, радиометрам нейтронов, блокам детектирования, измерительным системам, измерительным каналам методом прямых измерений и методом сличения при помощи компаратора.

• 5.2 Эталоны 2 разряда.

• 5.2.1 В качестве эталонов 2 разряда единиц потока нейтронов применяют:

радионуклидные источники нейтронов для хранения и передачи единиц потока нейтронов в диапазоне от 1 • 10² до 1 • 10¹² с^-1;

генераторы нейтронов для хранения и передачи единиц потока нейтронов в диапазоне от 1 • 10⁵ до 1 • 10¹² с^-1;

установки измерительные для хранения и передачи единиц потока нейтронов в диапазоне от 1 • 10³ до 1 • 10¹⁰ с^-1.

• 5.2.2 В качестве эталонов 2 разряда единиц плотности потока нейтронов применяют:

радионуклидные источники нейтронов для хранения и передачи единиц плотности потока нейтронов в диапазоне от 1 • 10⁵ до 1 • 10¹⁰ с^-1^м^-2;

генераторы нейтронов для хранения и передачи единиц плотности потока нейтронов в диапазоне от 1 • 10⁵ до 1 • 10¹⁵ с^-1^м^-2;

установки измерительные для хранения и передачи единиц плотности потока нейтронов в диапазоне от 1 • 10⁴ до 1 • 10¹⁵ с^-1^м^-2;

радиометры нейтронов в диапазоне хранения и передачи единиц плотности потока нейтронов от 1 • 10⁵ до 1 • 10¹⁵ с^-1^м^-2.

• 5.2.3 Доверительные границы относительной погрешности 3₀ эталонов 2 разряда при доверительной вероятности 0,95 составляют от 6 до 8 %.

• 5.2.4 Эталоны 2 разряда применяют для передачи единиц средствам измерений - радионуклидным источникам нейтронов и генераторам нейтронов методом прямых измерений и методом сличения при помощи компаратора; радиометрам нейтронов, блокам детектирования, измерительным системам, измерительным каналам методом прямых измерений и методом сличения при помощи компаратора.

• 5.2.5 Соотношение показателей точности эталонов 2 разряда и средств измерений должно быть не более 1:2.

6.1 В качестве средств измерений потока нейтронов применяют: радионуклидные источники нейтронов для хранения и передачи единиц потока нейтронов в диапазоне от 1 • 10² до 1 • 10¹² с^-1;

генераторы нейтронов для хранения и передачи единиц потока нейтронов в диапазоне от 1 • 10⁵ до 1 • 10¹² с^-1.

• 6.2 В качестве средств измерений плотности потока нейтронов применяют:

радионуклидные источники нейтронов для хранения и передачи единиц плотности потока нейтронов в диапазоне от 1 • 10⁴до 1 • 10¹⁵ с^-1^м^-2;

генераторы нейтронов для хранения и передачи единиц плотности потока нейтронов в диапазоне от 1 • 10⁴ до 1 • 10¹⁵ с^-1^м^-2;

радиометры нейтронов для хранения и передачи единиц плотности потока нейтронов в диапазоне от 1 • 10⁵ до 1 • 10¹⁵ с^-1^м^-2;

блоки детектирования для хранения и передачи единиц плотности потока нейтронов в диапазоне от 1 • 10⁵ до 1 • 10¹⁵ с^-1^м^-2;

измерительные системы для хранения и передачи единиц плотности потока нейтронов в диапазоне от 1 • 10⁵ до 1 • 10¹⁵ с^-1^м^-2;

измерительные каналы для хранения и передачи единиц плотности потока нейтронов в диапазоне от 1 • 10⁵ до 1 • 10¹⁵ с^-1^м^-2.

• 6.3 Пределы допускаемых относительных погрешностей средств измерений Д₀ составляют:

от 3 до 16 % для радионуклидных источников нейтронов и генераторов нейтронов;

от 4 до 40 % для радиометров нейтронов, блоков детектирования, измерительных систем, измерительных каналов.

Приложение А

¹

Вторичные эталоны

²

потока нейтронов в диапазоне от 1 • 10² до 1 • 10¹⁰ с^-1;

³

• 4.1 В качестве вторичных эталонов единицы потока нейтронов

⁴

применяют:

⁵

радионуклидные источники нейтронов для хранения и передачи единиц

⁶

Рабочие эталоны

⁷

• 5.1 Эталоны 1 разряда.

⁸

• 5.1.1  В качестве эталонов 1 разряда единиц потока нейтронов

⁹

применяют:

¹⁰

радионуклидные источники нейтронов для хранения и передачи единиц

¹¹

установки измерительные для хранения и передачи единиц потока нейтронов в диапазоне от 1 • 10³ до 1 • 10¹³ с^-1.

¹²

• 5.1.2 В качестве эталонов 1 разряда единиц плотности потока нейтронов применяют:

¹³

потока нейтронов в диапазоне от 1 • 10² до 1 • 10¹¹ с^-1;

¹⁴

генераторы нейтронов для хранения и передачи единиц потока нейтронов в диапазоне от 1 • 10⁶ до 1 • 10¹¹ с^-1;

¹⁵

радионуклидные источники нейтронов для хранения и передачи единиц плотности потока нейтронов в диапазоне от 1 • 10⁶ до 1 • 10¹³ с^-1^м^-2;
