№1054 от 24.05.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 28137
О внесении изменений в описание типа счетчиков жидкости
камерных лопастных Smith Meter изменений, влияющих на метрологические характеристики
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ24 мая 2017 г.
1054
Москва
О внесении изменений в описание типа счетчиков жидкости камерных лопастных Smith Meter изменений, влияющих на метрологические характеристики
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерении, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Нефтеконсалт» от 06 февраля 2017 г. № 06-02-1 приказываю:
-
1. Внести изменения в описание типа счетчиков жидкости камерных лопастных Smith Meter, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 64790-16, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Голубев
Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17,11.2017
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «24» мая 2017 г. № 1054
Изменения в описание типа на счетчики жидкости камерные лопастные Smith MeterОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики жидкости камерные лопастные Smith Meter
Назначение средства измеренийСчетчики жидкости камерные лопастные Smith Meter предназначены для измерений объема жидкостей.
Описание средства измеренийПринцип действия счетчиков жидкости камерных лопастных Smith Meter основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально объёму жидкости, прошедшему через счетчик.
Конструктивно счетчики жидкости камерные лопастные Smith Meter состоят из первичного преобразователя расхода, механического отсчетного устройства или преобразователя импульсов. Ротор состоит из четырех лопастей, которые образуют четыре измерительные камеры одинакового объема. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которого ротор совершает вращательное движение, а жидкость при этом последовательно вытесняется из измерительной камеры. Вращение ротора передается через редуктор на механическое отсчетное устройство или посредством преобразователя импульсов преобразуется в электрический импульсный сигнал.
В зависимости от номинального диаметра, диапазона объемного расхода счетчики жидкости камерные лопастные Smith Meter выпускаются в 20 исполнениях: С2, ЕЗ, F4, G6, Н8, JA10, JB10, К12, М16, SF-60-DI, ST-40-DI, ST-75-DI, ST-75-SS, ST-160-DI, Т-11, Т-20, Т-40, PRIME 4, GMVZ 1004 и GMVT 805. В зависимости от конструкции первичного преобразователя расхода счетчики жидкости камерные лопастные Smith Meter бывают двух типов: прямоточные (тип S) и угловые (тип А). В зависимости от максимального давления измеряемой среды счетчики жидкости камерные лопастные Smith Meter могут выпускаться следующих моделей: А1, АЗ, S1, S3, S5, S6, S7 и S8.

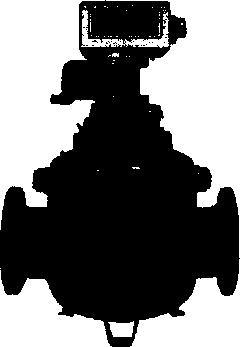

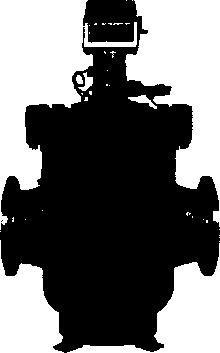

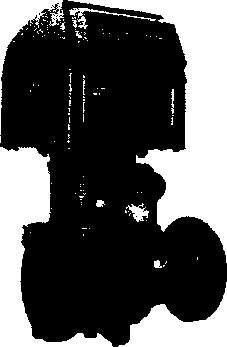

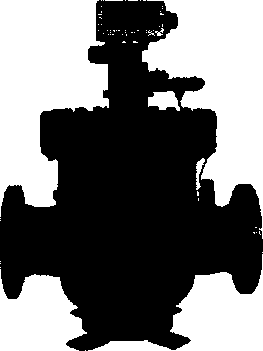

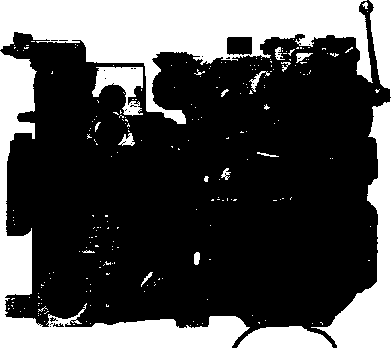

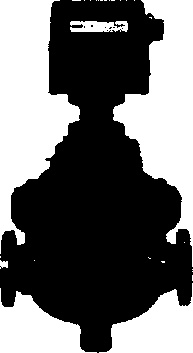

Общий вид счетчиков жидкости камерных лопастных Smith Meter представлен на рисунках 1-16.

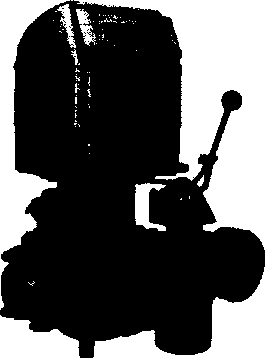

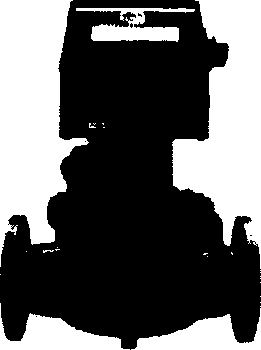

Рисунок 1 - Общий вид счетчиков жидкости камерных лопастных Smith Meter исполнения С2

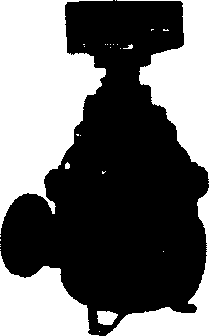

Рисунок 2 - Общий вид счетчиков жидкости камерных лопастных Smith Meter исполнения ЕЗ

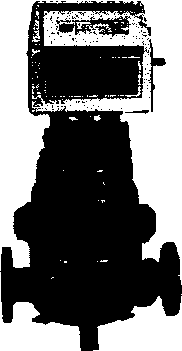

Рисунок 3 - Общий вид счетчиков жидкости камерных лопастных Smith Meter исполнения F4

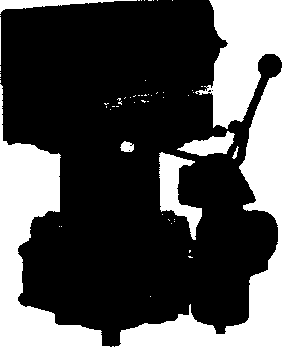

Рисунок 4 - Общий вид счетчиков жидкости камерных лопастных Smith Meter исполнения G6

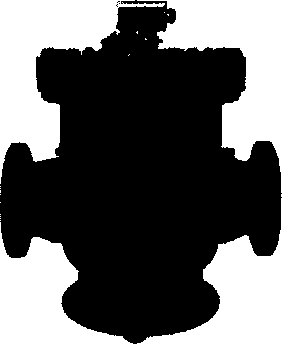

Рисунок 5 - Общий вид счетчиков жидкости камерных лопастных Smith Meter исполнения Н8

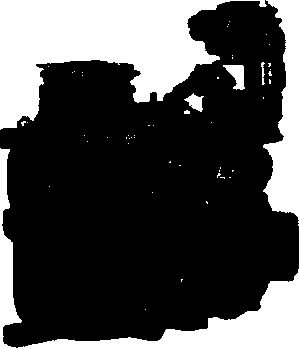

Рисунок 6 - Общий вид счетчиков жидкости камерных лопастных Smith Meter исполнений JA10 и JB1O

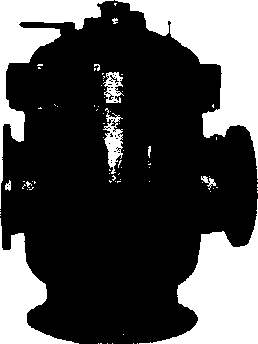

Рисунок 7 - Общий вид счетчиков жидкости камерных лопастных Smith Meter исполнения К12

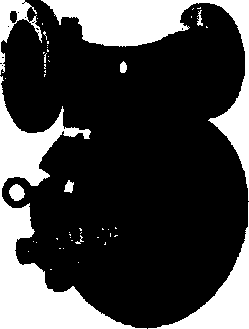

Рисунок 8 - Общий вид счетчиков жидкости камерных лопастных Smith Meter исполнения М16
Рисунок 9 - Общий вид счетчиков жидкости камерных лопастных Smith Meter исполнения SF-60-DI
Рисунок 10 - Общий вид счетчиков жидкости камерных лопастных Smith Meter исполнения ST-40-DI
Рисунок 11 - Общий вид счетчиков жидкости камерных лопастных Smith Meter исполнений ST-75-DI, ST-75-SS и ST-160-DI
Рисунок 12 - Общий вид счетчиков жидкости камерных лопастных Smith Meter исполнения Т-11
Рисунок 13 - Общий вид счетчиков жидкости камерных лопастных Smith Meter исполнений Т-20, Т-40
Рисунок 14 - Общий вид счетчиков жидкости камерных лопастных Smith Meter исполнения PRIME 4
Рисунок 15 - Общий вид счетчиков жидкости камерных лопастных Smith Meter исполнения GMVZ 1004
Рисунок 16 - Общий вид счетчиков жидкости камерных лопастных Smith Meter исполнения GMVT 805
Пломбирование счетчиков жидкости камерных лопастных Smith Meter осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбу. Места пломбирования счетчиков жидкости камерных лопастных Smith Meter приведены на рисунке 17.
Рисунок 17 - Места пломбирования счетчиков жидкости камерных лопастных Smith Meter
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнений С2 и ЕЗ
|
Наименование характеристики |
Значение | |||||
|
С2 |
ЕЗ | |||||
|
Наибольший объемный расход, м3/ч |
28,5 |
96 | ||||
|
Наименьший объемный расход в зависимости от динамической вязкости измеряемой среды, м3/ч: - 0,5 мПа-с |
5,70 |
3,90 |
3,00 |
18,18 |
11,4 |
9,00 |
|
- 1 мПа-с |
3,42 |
2,28 |
1,80 |
11,40 |
7,92 |
5,70 |
|
- 5 мПа-с |
1,38 |
0,9 |
0,66 |
4,50 |
3,42 |
2,28 |
|
- 20 мПа-с |
0,36 |
0,24 |
0,18 |
1,14 |
0,90 |
0,60 |
|
-100 мПа-с |
0,06 |
0,045 |
0,036 |
0,24 |
0,18 |
0,12 |
|
- 400 мПа-с |
0,018 |
0,012 |
0,0102 |
0,06 |
0,048 |
0,03 |
|
Пределы допускаемой относительной |
±0,15; • |
±0,25 |
±0,5 |
±0,15; • |
±0,25 |
±0,5 |
|
погрешности, % |
±и,1 |
±0Л | ||||
* Специальное исполнение по заказу с диапазоном объемного расхода 5:1.
Таблица 2 - Метрологические характеристики счетчиков жидкости камерных лопастных Smith
Meter исполнений F4 и G6
|
Наименование характеристики |
Значение | |||||
|
F4 |
G6 | |||||
|
Наибольший объемный расход, м^/ч |
135 |
225 | ||||
|
Наименьший объемный расход в зависимости от динамической вязкости измеряемой среды, м3/ч: - 0,5 мПа-с |
22,50 |
17,04 |
11,4 |
36,36 |
27,30 |
18,18 |
|
- 1 мПа-с |
13,62 |
10,20 |
6,84 |
22,68 |
17,04 |
11,40 |
|
- 5 мПа-с |
5,70 |
4,08 |
2,70 |
9,12 |
6,84 |
4,56 |
|
- 20 мПа-с |
1,38 |
0,90 |
0,66 |
1,80 |
1,38 |
0,90 |
|
-100 мПа-с |
0,285 |
0,228 |
0,135 |
0,318 |
0,228 |
0,159 |
|
- 400 мПа-с |
0,0684 |
0,057 |
0,0342 |
0,159 |
0,114 |
0,0798 |
|
Пределы допускаемой относительной погрешности, % |
±0,15; ♦ ±0,1 |
±0,25 |
±0,5 |
±0,15; ♦ ±0,1 |
±0,25 |
±0,5 |
* Специальное исполнение по заказу с диапазоном объемного расхода 5:1.
Таблица 3 - Метрологические характеристики счетчиков жидкости камерных лопастных Smith
Meter исполнений Н8 и JA10
|
Наименование характеристики |
Значение | |||||
|
Н8 |
JA10 | |||||
|
Наибольший объемный расход, м3/ч |
365 |
550 | ||||
|
Наименьший объемный расход в зависимости от динамической вязкости измеряемой среды, м3/ч: - 1 мПа-с |
41 |
31 |
20 |
56 |
41 |
28 |
|
- 5 мПа-с |
16 |
12 |
8,0 |
22 |
17 |
11 |
|
- 20 мПа-с |
4,5 |
3,4 |
2,0 |
6,0 |
4,5 |
3,0 |
|
- 100 мПа-с |
0,9 |
0,7 |
0,5 |
1,4 |
1,1 |
0,7 |
|
0,20 |
0,20 |
0,10 |
0,7 |
0,5 |
0,4 |
|
Пределы допускаемой относительной |
±0,15; |
±0,25 |
±0,5 |
±0,15; |
±0,25 |
±0,5 |
|
погрешности, % |
±0,1 |
±0,1 | ||||
|
’ Специальное исполнение по заказу с диапазоном объемного расхода 5:1. | ||||||
Meter исполнений JB10 и К12
|
Наименование характеристики |
Значение | |||||
|
JB10 |
К12 | |||||
|
Наибольший объемный расход, м3/ч |
740 |
1140 | ||||
|
Наименьший объемный расход в зависимости от динамической | ||||||
|
вязкости измеряемой среды, м3/ч: - 1 мПа-с |
74 |
52 |
35 |
103 |
80 |
52 |
|
- 5 мПа-с |
29 |
21 |
14 |
41 |
32 |
21 |
|
- 20 мПа-с |
7,0 |
5,5 |
3,6 |
10 |
8,0 |
5,0 |
|
-100 мПа-с |
2,0 |
1,5 |
1,0 |
2,5 |
1,9 |
1,3 |
|
- 200 мПа-с |
0,9 |
0,7 |
0,5 |
1,3 |
0,9 |
0,6 |
|
Пределы допускаемой относительной погрешности, % |
±0,15; ±0,Г |
±0,25 |
±0,5 |
±0,15; ±0,1* |
±0,25 |
±0,5 |
Специальное исполнение по заказу с диапазоном объемного расхода 5:1.
Таблица 5 - Метрологические характеристики счетчиков жидкости камерных лопастных Smith
Meter исполнения Ml6
|
Наименование характеристики |
Значение | ||
|
Наибольший объемный расход, м3/ч |
2000 | ||
|
Наименьший объемный расход в зависимости от динамической вязкости измеряемой среды, м3/ч:
|
222 89 22 6 2,9 |
167 67 17 4 2,2 |
111 45 И 3 1,6 |
|
Пределы допускаемой относительной погрешности, % |
±0,15; ±0,Г |
±0,25 |
±0,5 |
|
* Специальное исполнение по заказу с диапазоном объемного расхода 5:1. | |||
Таблица 6 - Метрологические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнений SF-60-DI и ST-40-DI
|
Наименование характеристики |
Значение | |||||
|
SF-60-DI |
ST-40-DI | |||||
|
Наибольший объемный расход, м3/ч |
135 |
19,2 | ||||
|
Наименьший объемный расход в зависимости от динамической вязкости измеряемой среды, м3/ч: - 0,5 мПа-с |
22,50 |
17,10 |
11,40 |
3,39 |
2,25 |
1,71 |
|
- 1 мПа-с |
13,62 |
10,2 |
6,84 |
2,25 |
1,71 |
1,14 |
|
- 5 мПа-с |
5,70 |
4,08 |
2,70 |
0,90 |
0,66 |
0,45 |
|
- 20 мПа-с |
1,38 |
0,90 |
0,66 |
0,228 |
0,174 |
0,114 |
|
-100 мПа с |
0,285 |
0,228 |
0,135 |
0,045 |
0,036 |
0,024 |
|
- 400 мПа-с |
0,0684 |
0,057 |
0,0342 |
0,0114 |
0,009 |
0,006 |
|
Пределы допускаемой относительной |
±0 15; |
±0,15; |
±0,25; ±0,5 |
±0,15; |
±0,25 |
±0,5 |
|
погрешности, % |
±0,1* |
±0,25 |
±0?5; ±0,1* | |||
|
’ Специальное исполнение по заказу с диапазоном объемного расхода 5:1. | ||||||
Meter исполнений ST-75-DI и ST-75-SS
|
Наименование характеристики |
Значение | |||||
|
ST-75-DI |
ST-75-SS | |||||
|
Наибольший объемный расход, м3/ч |
45 |
72 | ||||
|
Наименьший объемный расход в зависимости от динамической вязкости измеряемой среды, м3/ч: - 0,5 мПа-с |
9,00 |
6,78 |
4,5 |
9,00 |
6,78 |
4,50 |
|
- 1 мПа-с |
5,70 |
4,08 |
2,70 |
5,70 |
4,08 |
2,70 |
|
- 5 мПа-с |
2,28 |
1,80 |
1,14 |
2,28 |
1,80 |
1,14 |
|
- 20 мПа-с |
0,57 |
0,456 |
0,27 |
0,57 |
0,456 |
0,27 |
|
-100 мПа-с |
0,114 |
0,09 |
0,054 |
0,114 |
0,09 |
0,054 |
|
- 400 мПа-с |
0,027 |
0,0228 |
0,0132 |
0,027 |
0,0228 |
0,0132 |
|
Пределы допускаемой относительной |
±0,15; |
±0,15; |
±0,25; |
±0,15; |
±0,15; |
±0,25; |
|
погрешности, % |
±0,1* |
±0,25 |
±0,5 |
±0,1* |
±0,25 |
±0,5 |
|
’ Специальное исполнение по заказу с диапазоном объемного расхода 5:1. | ||||||
Таблица 8 - Метрологические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнений ST-160-DI и Т-11
|
Наименование характеристики |
Значение | |||||
|
ST-160-DI |
Т-11 | |||||
|
Наибольший объемный расход, м3/ч |
72 |
18 | ||||
|
Наименьший объемный расход в зависимости от динамической вязкости измеряемой среды, м3/ч: - 0,5 мПа-с |
11,40 |
9,00 |
5,70 |
6,78 |
4,5 |
3,42 |
|
- 1 мПа-с |
6,78 |
4,98 |
3,42 |
4,50 |
3,42 |
2,28 |
|
- 5 мПа-с |
2,70 |
2,04 |
1,38 |
1,80 |
1,32 |
0,90 |
|
- 20 мПа-с |
0,678 |
0,498 |
0,342 |
0,456 |
0,342 |
0,228 |
|
- 100 мПа-с |
0,138 |
0,102 |
0,066 |
0,09 |
0,066 |
0,048 |
|
- 400 мПа-с |
0,0342 |
0,0252 |
0,018 |
0,0228 |
0,018 |
0,0114 |
|
Пределы допускаемой относительной погрешности, % |
±0,15 ±0,1* |
±0,25 |
±0,5 |
±0,15 |
±0,15; ±0,25 |
±0,25; ±0,5 |
Специальное исполнение по заказу с диапазоном объемного расхода 5:1.
Таблица 9 - Метрологические характеристики счетчиков жидкости камерных лопастных Smith
Meter исполнений Т-20 и Т-40
|
Наименование характеристики |
Значение | |||||
|
Т-20 |
Т-40 | |||||
|
Наибольший объемный расход, м3/ч |
45 |
90 | ||||
|
Наименьший объемный расход в зависимости от динамической вязкости измеряемой среды, м3/ч: - 0,5 мПа-с |
9,00 |
6,78 |
4,50 |
18,18 |
11,4 |
9,00 |
|
- 1 мПа-с |
5,70 |
4,08 |
2,70 |
11,40 |
7,92 |
5,70 |
|
- 5 мПа-с |
2,28 |
1,80 |
1,14 |
4,50 |
3,42 |
2,28 |
|
- 20 мПа-с |
0,57 |
0,456 |
0,27 |
1,14 |
0,90 |
0,60 |
|
-100 мПа-с |
0,114 |
0,09 |
0,054 |
0,24 |
0,18 |
0,12 |
|
- 400 мПа-с |
0,027 |
0,0228 |
0,0132 |
0,06 |
0,048 |
0,03 |
|
Пределы допускаемой относительной погрешности, % |
±0,15 |
±0,25 |
±0,5 |
±0,15 |
±0,15; ±0,25 |
±0,25; ±0,5 |
|
Наименование характеристики |
Значение | |
|
Наибольший объемный расход номинальный, м3/ч |
171 | |
|
Наибольший объемный расход расширенный, м3/ч |
204 | |
|
Наименьший объемный расход, м3/ч |
17,1 | |
|
Пределы допускаемой относительной погрешности, %:
|
±0,15 ±0,25 | |
|
Таблица 11 - Метрологические характерис Meter исполнений GMVZ 1004 и GMVT 80 |
тики счетчиков жидкости камерных лопастных Smith 5 | |
|
Наименование характеристики |
Значение | |
|
GMVZ 1004 |
GMVT 805 | |
|
Наибольший объемный расход, м3/ч |
60 |
48 |
|
Наименьший объемный расход, м5/ч |
6 |
2,4 |
|
Пределы допускаемой относительной погрешности, % |
±0,15 |
±0,15 |
Таблица 12 - Основные технические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнения С2
|
Наименование характеристики |
Значение | |||||
|
Модель |
S1 |
S3 |
S5 |
S6 |
S7 | |
|
Номинальный диаметр |
DN50 | |||||
|
Измеряемая среда |
нефть; нефтепродукты | |||||
|
Наибольшая динамическая вязкость измеряемой среды, мПа с |
400 | |||||
|
Наибольшее рабочее давление измеряемой среды, кПа |
1034 |
1965* |
2068 |
5102* |
10204* | |
|
Диапазон температуры измеряемой среды, °C |
от -29 до ±70 | |||||
|
Габаритные размеры, мм, не более -длина
|
340 356 639 |
40 356 711 |
340 371 711 |
375 457 772 |
385 476 787 | |
|
Масса, кг, не более |
43 |
50 |
52 |
77 |
116 | |
|
Условия эксплуатации:
|
от -29 до ±65 от 5 до 95, без конденсации влаги от 84,0 до 106,7 | |||||
|
Средний срок службы, лет, не менее |
15 | |||||
|
' При температуре измеряемой среды 38 °C. | ||||||
Таблица 13 - Основные технические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнения ЕЗ
|
Наименование характеристики |
Значение | |||||
|
Модель |
А1 |
АЗ |
S1 S3 | S5 |
S6 |
S7 |
S8 |
|
Номинальный диаметр |
DN80 | |||||
|
Измеряемая среда |
нефть; нефтепродукты | |||||
|
Наименование характеристики |
Значение | |||||||
|
Модель |
А1 |
АЗ |
S1 |
S3 |
S5 |
S6 |
S7 |
S8 |
|
Наибольшая динамическая вязкость измеряемой среды, мПа с |
400 | |||||||
|
Наибольшее рабочее давление измеряемой среды, кПа |
1034 |
1965* |
1034 |
1965* |
2068 |
5102* |
10204* |
15306* |
|
Диапазон температуры измеряемой среды, °C |
от -29 до +70 | |||||||
|
Габаритные размеры, мм, не более
|
470 470 779 |
470 470 811 |
451 470 779 |
451 470 811 |
451 495 811 |
475 584 874 |
492 592 894 |
711 691 894 |
|
Масса, кг, не более |
120 |
122 |
120 |
122 |
129 |
197 |
299 |
573 |
|
Условия эксплуатации:
|
от -29 до +65 от 5 до 95, без конденсации влаги от 84,0 до 106,7 | |||||||
|
Средний срок службы, лет, не менее |
15 | |||||||
|
’ При температуре измеряемой среды 38 °C. | ||||||||
Таблица 14 - Основные технические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнения F4
|
Наименование характеристики |
Значение | |||||
|
Модель |
S1 |
S3 |
S5 |
S6 |
S7 |
S8 |
|
Номинальный диаметр |
DN100 | |||||
|
Измеряемая среда |
нефть; нефтепродукты | |||||
|
Наибольшая динамическая вязкость измеряемой среды, мПа-с |
400 | |||||
|
Наибольшее рабочее давление измеряемой среды, кПа |
1034 |
1965* |
2068 |
5102* |
10204* |
15306* |
|
Диапазон температуры измеряемой среды, °C |
от -29 до +70 | |||||
|
Габаритные размеры, мм, не более -длина
|
508 508 833 |
508 508 866 |
536 536 866 |
632 632 889 |
676 676 945 |
726 726 1181 |
|
Масса, кг, не более |
134 |
136 |
154 |
245 |
376 |
942 |
|
Условия эксплуатации:
|
от -29 до +65 от 5 до 95, без конденсации влаги от 84,0 до 106,7 | |||||
|
Средний срок службы, лет, не менее |
15 | |||||
|
’ При температуре измеряемой среды 38 °C. | ||||||
|
Наименование характеристики |
Значение | ||||
|
Модель |
S3 |
S5 S6 S7 |
S8 | ||
|
Номинальный диаметр |
DN150 | ||||
|
Измеряемая среда |
нефть; нефтепродукты | ||||
|
Наибольшая динамическая вязкость измеряемой среды, мПа-с |
400 | ||||
|
Наибольшее рабочее давление измеряемой среды, кПа |
1965* |
2068* |
5102* |
10204* |
15307* |
|
Диапазон температуры измеряемой среды, °C |
от -29 до+70 | ||||
|
Габаритные размеры, мм, не более -длина
|
584 584 925 |
610 610 925 |
734 734 991 |
785 785 1024 |
914 914 1245 |
|
Масса, кг, не более |
197 |
220 |
433 |
592 |
1273 |
|
Условия эксплуатации:
|
от -29 до +65 от 5 до 95, без конденсации влаги от 84,0 до 106,7 | ||||
|
Средний срок службы, лет, не менее |
15 | ||||
|
' При температуре измеряемой среды 38 °C. | |||||
Таблица 16 - Основные технические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнения Н8
|
Наименование характеристики |
Значение | |||||
|
Модель |
S1 |
S3 |
S5 |
S6 |
S7 |
S8 |
|
Номинальный диаметр |
DN200 | |||||
|
Измеряемая среда |
нефть; нефтепродукты | |||||
|
Наибольшая динамическая вязкость |
ЛОА | |||||
|
измеряемой среды, мПа-с | ||||||
|
Наибольшее рабочее давление измеряемой среды, кПа |
1034 |
1965* |
2068 |
5102* |
10204* |
15306* |
|
Диапазон температуры измеряемой |
от -29 ло +70 | |||||
|
среды, °C | ||||||
|
Габаритные размеры, мм, не более - длина |
711 |
711 |
732 |
851 |
909 |
1023 |
|
- ширина |
711 |
711 |
732 |
851 |
909 |
1023 |
|
- высота |
988 |
1023 |
1023 |
1094 |
1132 |
1343 |
|
Масса, кг, не более |
855 |
860 |
875 |
1450 |
1790 |
2059 |
|
Условия эксплуатации: | ||||||
|
- температура окружающей среды, °C |
от -29 до +58 | |||||
|
- относительная влажность, % |
от 5 до 95, без конденсации влаги | |||||
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | |||||
|
Средний срок службы, лет, не менее |
15 | |||||
|
’ При температуре измеряемой среды 38 °C. | ||||||
|
Наименование характеристики |
Значение | ||||
|
Модель |
S3 |
S5 |
S6 |
S7 |
S8 |
|
Номинальный диаметр |
DN250 | ||||
|
Измеряемая среда |
нефть; нефтепродукты | ||||
|
Наибольшая динамическая вязкость измеряемой среды, мПа* с |
200 | ||||
|
Наибольшее рабочее давление измеряемой среды, кПа |
1765* |
2068 |
5102* |
10204* |
15306* |
|
Диапазон температуры измеряемой среды, °C |
от -29 до +70 | ||||
|
Габаритные размеры, мм, не более
|
838 838 1270 |
859 859 1270 |
1041 1041 1290 |
1125 1125 1331 |
1590 1590 1638 |
|
Масса, кг, не более |
941 |
1002 |
1173 |
1799 |
4337 |
|
Условия эксплуатации:
|
от -29 до +58 от 5 до 95, без конденсации влаги от 84,0 до 106,7 | ||||
|
Средний срок службы, лет, не менее |
15 | ||||
|
’ При температуре измеряемой среды 38 °C. | |||||
Таблица 18 - Основные технические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнения JB1O
|
Наименование характеристики |
Значение | ||||
|
Модель |
S3 |
S5 |
S6 |
S7 |
S8 |
|
Номинальный диаметр |
DN250 | ||||
|
Измеряемая среда |
нефть; нефтепродукты | ||||
|
Наибольшая динамическая вязкость измеряемой среды, мПа с |
200 | ||||
|
Наибольшее рабочее давление измеряемой среды, кПа |
1965* |
2068 |
5102* |
10204* |
15306* |
|
Диапазон температуры измеряемой среды, °C |
от -29 до +70 | ||||
|
Габаритные размеры, мм, не более
|
838 838 1270 |
859 859 1270 |
1041 1041 1290 |
1125 1125 1331 |
1590 1590 1638 |
|
Масса, кг, не более |
952 |
1014 |
1184 |
1811 |
4353 |
|
Условия эксплуатации:
|
от -29 до +52 от 5 до 95, без конденсации влаги от 84,0 до 106,7 | ||||
|
Средний срок службы, лет, не менее |
15 | ||||
|
’ При температуре измеряемой среды 38 °C. | |||||
|
Наименование характеристики |
Значение | |||
|
Модель |
S3 |
S5 S6 S7 | ||
|
Номинальный диаметр |
DN300 | |||
|
Измеряемая среда |
нефть; нефтепродукты | |||
|
Наибольшая динамическая вязкость измеряемой среды, мПа-с |
200 | |||
|
Наибольшее рабочее давление измеряемой среды, кПа |
1896* |
2068* |
4964* |
9929* |
|
Диапазон температуры измеряемой среды, °C |
от -29 до +70 | |||
|
Габаритные размеры, мм, не более
|
965 965 1531 |
986 986 1531 |
1176 1176 1595 |
1240 1240 1691 |
|
Масса, кг, не более |
1372 |
1588 |
2191 |
4828 |
|
Условия эксплуатации:
|
от -29 до +52 от 5 до 95, без конденсации влаги от 84,0 до 106,7 | |||
|
Средний срок службы, лет, не менее |
15 | |||
|
’ При температуре измеряемой среды 3 |
8 °C. | |||
Таблица 20 - Основные технические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнения М16
|
Наименование характеристики |
Значение | ||
|
Модель |
S3 |
S5 |
S6 |
|
Номинальный диаметр |
DN400 | ||
|
Измеряемая среда |
нефть; нефтепродукты | ||
|
Наибольшая динамическая вязкость измеряемой среды, мПа-с |
200 | ||
|
Наибольшее рабочее давление измеряемой среды, кПа |
1965* |
2068 |
5102* |
|
Диапазон температуры измеряемой среды, °C |
от -29 до +70 | ||
|
Габаритные размеры, мм, не более
|
1168 1168 1823 |
1168 1168 1823 |
1194 1194 1823 |
|
Масса, кг, не более |
2927 |
3330 |
4320 |
|
Условия эксплуатации:
|
от -29 до +46 от 5 до 95, без конденсации влаги от 84,0 до 106,7 | ||
|
Средний срок службы, лет, не менее |
15 | ||
|
’ При температуре измеряемой среды 38 °C. | |||
|
Наименование характеристики |
Значение | |
|
SF-60-DI |
ST-40-DI | |
|
Номинальный диаметр |
DN100 |
DN50 |
|
Измеряемая среда |
нефть; нефтепродукты | |
|
Наибольшая динамическая вязкость измеряемой |
дпп | |
|
среды, мПа-с | ||
|
Наибольшее рабочее давление измеряемой среды, |
1ЛПП | |
|
кПа | ||
|
Диапазон температуры измеряемой среды, °C |
от -29 до +70 | |
|
Габаритные размеры, мм, не более | ||
|
- длина |
500 |
315 |
|
- ширина |
500 |
315 |
|
- высота |
782 |
612 |
|
Масса, кг, не более |
109 |
29 |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °C |
от -29 до +65 | |
|
- относительная влажность, % |
от 5 до 95, без конденсации влаги | |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | |
|
Средний срок службы, лет, не менее |
15 | |
Таблица 22 - Основные технические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнений ST-75-DI и ST-75-SS
|
Наименование характеристики |
Значение | |
|
ST-75-DI |
ST-75-SS | |
|
Номинальный диаметр |
DN65 |
DN 65 |
|
Измеряемая среда |
нефть; нефтепродукты | |
|
Наибольшая динамическая вязкость измеряемой среды, мПа-с |
400 | |
|
Наибольшее рабочее давление измеряемой среды, кПа |
1600 | |
|
Диапазон температуры измеряемой среды, °C |
от -29 до +70 | |
|
Габаритные размеры, мм, не более
|
400 400 626 |
400 400 658 |
|
Масса, кг, не более |
38 |
34 |
|
Условия эксплуатации:
|
от -29 до +65 от 5 до 95, без конденсации влаги от 84,0 до 106,7 | |
|
Средний срок службы, лет, не менее |
15 | |
Таблица 23 - Основные технические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнений ST-160-DI и Т-11
|
Наименование характеристики |
Значение | |
|
ST-160-DI |
Т-11 | |
|
Номинальный диаметр |
DN80 |
DN 50 |
|
Измеряемая среда |
нефть; нефтепродукты | |
|
Наибольшая динамическая вязкость измеряемой среды, мПа-с |
400 | |
|
Наибольшее рабочее давление измеряемой среды, кПа |
1965 |
1034 |
|
Наименование характеристики |
Значение | |
|
ST-160-DI |
Т-11 | |
|
Диапазон температуры измеряемой среды, °C |
от -29 до +70 | |
|
Габаритные размеры, мм, не более -длина |
353 |
401 |
|
- ширина |
400 |
284 |
|
- высота |
659 |
612 |
|
Масса, кг, не более |
56 |
26 |
|
Условия эксплуатации: - температура окружающей среды, °C |
от -29 до +65 | |
|
- относительная влажность, % |
от 5 до 95, без конденсации влаги | |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | |
|
Средний срок службы, лет, не менее |
15 | |
Таблица 24 - Основные технические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнений Т-20 и Т-40
|
Наименование характеристики |
Значение | |
|
Т-20 |
Т-40 | |
|
Номинальный диаметр |
DN80 |
DN100 |
|
Измеряемая среда |
нефть; нефтепродукты | |
|
Наибольшая динамическая вязкость измеряемой среды, |
апп | |
|
мПа-с | ||
|
Наибольшее рабочее давление измеряемой среды, кПа |
1034 |
517 |
|
Диапазон температуры измеряемой среды, °C |
от -29 до +70 | |
|
Габаритные размеры, мм, не более | ||
|
- длина |
513 |
384 |
|
- ширина |
330 |
384 |
|
- высота |
640 |
472 |
|
Масса, кг, не более |
38 |
50 |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °C |
от -29 до +65 | |
|
- относительная влажность, % |
от 5 до 95, без конденсации влаги | |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | |
|
Средний срок службы, лет, не менее |
15 | |
Таблица 25 - Основные технические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнения PRIME 4
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Номинальный диаметр |
DN100 |
|
Измеряемая среда |
нефтепродукты |
|
Перепад давления при максимальном расходе, кПа, не более |
25 |
|
Наибольшая динамическая вязкость измеряемой среды, мПа-с |
100 |
|
Наибольшее рабочее давление измеряемой среды, кПа |
2500 |
|
Диапазон температуры измеряемой среды, °C |
от -29 до +70 |
|
Габаритные размеры, мм, не более - длина |
341 |
|
- ширина |
656 |
|
- высота |
583 |
|
Масса, кг, не более |
140 |
|
1 |
2 |
|
Условия эксплуатации:
|
от -29 до +65 от 5 до 95, без конденсации влаги от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
15 |
Таблица 26 - Основные технические характеристики счетчиков жидкости камерных лопастных
Smith Meter исполнений GMVZ 1004 и GMVT 805
|
Наименование характеристики |
Значение | |
|
GMVZ 1004 |
GMVT 805 | |
|
Номинальный диаметр |
DN100 |
DN80 |
|
Измеряемая среда |
нефтепродукты | |
|
Наибольшая динамическая вязкость измеряемой среды, |
70 | |
|
мПа-с | ||
|
Наибольшее рабочее давление измеряемой среды, кПа |
1000 |
1000 |
|
Диапазон температуры измеряемой среды, °C |
от-10 до +50 | |
|
Габаритные размеры, мм, не более | ||
|
-длина |
530 |
400 |
|
- ширина |
650 |
590 |
|
- высота |
565 |
552 |
|
Масса, кг, не более |
88 |
76 |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °C |
от -29 до +65 | |
|
- относительная влажность, % |
от 5 до 95, без конденсации влаги | |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | |
|
Средний срок службы, лет, не менее |
15 | |
наносится на маркировочную таблицу, закрепленную на корпусе счетчика жидкости камерного лопастного Smith Meter, в виде наклейки и на титульный лист паспорта по центру типографским способом.
Комплектность средства измеренийТаблица 27 - Комплектность счетчиков жидкости камерных лопастных Smith Meter
|
Наименование |
Обозначение |
Количество |
|
Счетчик жидкости камерный лопастной Smith Meter (модель по заказу) |
1 шт. | |
|
Механическое или электронное счетное устройство’ |
1 шт. | |
|
Преобразователь импульсов’ |
1 шт. | |
|
Защитный фильтр’ |
1 шт. | |
|
Механический клапан-отсекатель’ |
1 шт. | |
|
Гидравлический клапан-отсекатель' |
1 шт.. | |
|
Воздух-газо-отделитель/Экстрактор газа’ |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Паспорт |
1 экз. | |
|
Методика поверки’ |
МИ 3380-2012 и (или) ГОСТ 8.451-81 |
1 экз. |
|
’ По заказу. | ||
осуществляется по документам МИ 3380-2012 «ГСИ. Преобразователи объемного расхода. Методика поверки на месте эксплуатации поверочной установкой», утвержденному ФГУП «ВНИИР» 10 сентября 2012 г. или ГОСТ 8.451-81 «ГСИ. Счетчики жидкости камерные. Методы и средства поверки».
Основные средства поверки:
- рабочий эталон 1-го или 2-го разряда по ГОСТ 8.142-2013 (установка трубопоршневая поверочная или компакт-прувер в стационарном или мобильном исполнении) с диапазоном измерений объемного расхода, соответствующего диапазону измерений объемного расхода счетчиков жидкости камерных лопастных Smith Meter;
-рабочий эталон 1-го или 2-го разряда по ГОСТ 8.510-2002 диапазоном измерений объемного расхода, соответствующего диапазону измерений объемного расхода счетчиков жидкости камерных лопастных Smith Meter.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке счетчика жидкости камерного лопастного Smith Meter, а также на пломбы, установленные в соответствии с рисунком 17.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам жидкости камерным лопастным Smith MeterГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
Техническая документация фирм FMC Technologies Measurement Solutions Inc. и Smith Meter GmbH and F.A. Sening GmbH
ИзготовителиFMC Technologies Measurement Solutions Inc., США
Адрес: 1602 Wagner Avenue, Erie, Pennsylvania 16510 USA
Телефон: 1(814)898-5000
Факс: 1(814)899-8927
Smith Meter GmbH and F.A. Sening GmbH, Германия
Адрес: Regentstrasse 1, 25474, Ellerbek, Germany
Телефон: 494101304-0
Факс: 494101304133
ЗаявительОбщество с ограниченной ответственностью «Нефтеконсалт» (ООО «Нефтеконсалт») ИНН 7723780644
Адрес: 109044, г. Москва, ул. Крутицкий Вал, д. 3
Телефон: (495) 974-68-84
Факс: (495) 974-68-85
Web-сайт: http://www.neftecon.ru
E-mail: info@ieftecon.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: Россия, Республика Татарстан, 420088 г. Казань, ул. 2-я Азинская, 7 «а»
Телефон: (843) 272-70-62, факс: (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
