МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

17 мая 2019 г.                                              № 1116_____

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 35565 «Калибраторы давления портативные Метран 501-ПКД-Р» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «ПГ «Метран» от 27 марта 2019 г. б/н приказываю:

• 1. Внести изменения в описание типа на калибраторы давления портативные Метран 501-ПКД-Р, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 223078-09, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 35565 «Калибраторы давления портативные Метран 501-ПКД-Р», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 22307-09, в связи с реорганизацией изготовителя с ЗАО «ПГ «Метран», г. Челябинск на АО «ПГ «Метран», г. Челябинск.

• 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 35565 «Калибраторы давления портативные Метран 501-ПКД-Р» на последующие 5 лет.

• 4. Управлению государственного надзора и контроля (Кузьмину А.М.), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С. Голубев

Заместитель Руководителя

г                         "       ' \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВ! Д1 НИЯ О С! Я! ИФИКАП- 3! I

Сертификат: 00E1036EE32711E880E9EO071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11,2018 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» мая 2019 г. № 1116

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы давления портативные Метран 501-ПКД-Р

Калибраторы давления портативные Метран 501-ПКД-Р (далее - калибраторы) предназначены для измерения и воспроизведения давления жидкостей и газов, разрежения газов, напряжения и силы постоянного тока.

Принцип действия калибраторов состоит в измерении давления с помощью тензопреобразователя, расположенного в модуле давления. При воздействии измеряемого давления аналого-цифровой преобразователь, расположенный в модуле давления преобразует электрический сигнал, пропорциональный давлению в цифровой код, который передаётся в микроконтроллер электронного блока.

Калибратор применяется в качестве эталона при поверке и калибровке различных средств измерения давления (СИД), в том числе преобразователей давления с унифицированными выходными электрическими сигналами, измерительных преобразо-вателей, вторичных приборов, показывающих манометров и реле давления.

Основными элементами калибраторов являются электронный блок и внешние модули давления. Электронный блок выполнен в виде портативного прибора в пластмассовом корпусе, на лицевой панели которого размещены клавиатура и жидкокристаллический буквенноцифровой дисплей, на верхней торцевой панели - клеммы для подключения к измеряемым (воспроизводимым) электрическим сигналам, на боковой панели - разъём для подключения модуля давления, блока электропитания, интерфейсного модуля. С одним электронным блоком может работать до 12 модулей давления с различными диапазонами измерений. Для воспроизведения давления прилагаются источники создания давления.

Электропитание калибратора может осуществляться от внутреннего аккумулятора, расположенного в электронном блоке или от сетевого блока питания.

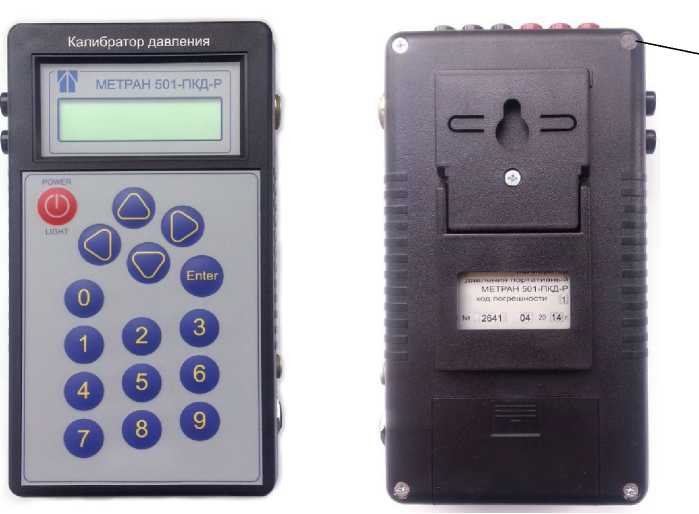

Общий вид калибраторов приведен на рисунке 1.

Место размещения защитной пломбы

Рисунок 1 - Общий вид калибраторов

Программное обеспечение (ПО) калибраторов имеет следующие идентификационные данные, приведенные в таблице 1.

Таблица 1 - Идентификационные данные ПО

Защита калибратора от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением клейм (пломб) на корпус прибора.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Диапазоны измерений модулей давления калибраторов и предельные допустимые давления

Таблица 3 - Диапазоны показаний электрических сигналов, измеряемых и воспроизводимых электронным блоком

Таблица 4 - Пределы допускаемой основной погрешности измерений давления, измерений и воспроизведения постоянного тока, напряжения постоянного тока и число разрядов индикации калибратора в зависимости от кода предела допускаемой погрешности

Продолжение таблицы 4

Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С от температуры (20±2)°С составляют ± 0,5y %.

Таблица 5 - Основные технические характеристики

наносится типографским способом на титульные листы руководства по эксплуатации и паспорта, а также фотохимическим способом на табличку электронного блока калибратора.

Таблица 6 - Комплектность средства измерений

Продолжение 6

осуществляется по документу 1560.000.00 МИ «Калибратор давления портативный Метран 501-ПКД-Р. Методика поверки», согласованному с ФГУ «Челябинский ЦСМ» 27.04.2009 г.

Основные средства поверки:

• - манометры грузопоршневые: МП-2,5; МП-60; МП-600 класс точности 0,01, 0,02;

• - задатчики избыточного давления: Воздух-4000; Воздух-6,3 класс точности 0,02;

• - калибраторы давления пневматические: Метран-504 Воздух II; Метран-505 Воздух-I класс точности 0,02;

• - манометры абсолютного давления МПА-15, с пределами допускаемой основной погрешности ± 6,65 Па в диапазоне от 0 до 20 кПа; ± 13,3 Па в диапазоне от 20 до 133 кПа; ± 0,01 % в диапазоне от 133 до 400 кПа;

• - задатчики разрежения Метран-503 Воздух класс точности 0,02;

• - вольтметр универсальный типа В7-54/2 класс точности 0,0015/0,002;

• - мера электрического сопротивления МС 3007 класс точности 0,002.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки или оттиска поверительного клейма наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»

ГОСТ 8.187-76 «Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4Д0⁴ Па»

ГОСТ 8.022-91 «Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10^-16 до 30 А»

ГОСТ 8.027-2001 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ТУ 438 1 -056-51453097-2009 «Калибраторы давления портативные Метран 501-ПКД-Р. Технические условия»

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)

ИНН 7448024720

Адрес: 454112, г. Челябинск, Комсомольский пр., 29

Телефон: +7 (351) 799-51-52

Факс: +7 (351) 247-15-44

Web-сайт: www.metran.ru

Е-mail: info.Metran@Emerson.com

Государственный центр испытаний средств измерений ФБУ «Челябинский ЦСМ» Адрес: 454048, г. Челябинск, ул. Энгельса, 101

Телефон, факс: +7 (351) 232-04-01

Е-mail: stand@chel.surnet. ru

Аттестат аккредитации ГЦИ СИ ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30059-10 от 05.05.2010 г.
