МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

4 февраля 2019 г.                                            №   157

Москва

О внесении изменений в описание типа на весы автомобильные неавтоматического действия ЛВА

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением ООО «Либра-С» от 14 декабря 2018 г. № 67/18 приказываю:

• 1. Внести изменения в описание типа на весы автомобильные неавтоматического действия ЛВА, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 59822-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

г                            X

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ 'ЗП

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08,11.2018 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «4» февраля 2019 г. № 157

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы автомобильные неавтоматического действия ЛВА

Весы автомобильные неавтоматического действия ЛВА (далее - весы) предназначены для измерения массы автотранспортных средств в статическом режиме.

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в электрический аналоговый или цифровой сигнал, изменяющийся пропорционально массе груза. Сигналы от датчиков преобразуются индикатором и выводятся в единицах массы на цифровом табло последнего. Далее сигнал может передаваться через USB - разъем индикатора на внешние периферийные устройства (цифровое выносное табло, принтер, ПК) для хранения информации в базах данных и формирования отчетных форм.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), установленного на опоры со встроенными датчиками, и индикатора, расположенного в отапливаемом помещении весовой.

В весах применяются датчики WBK (госреестр № 56685-14) или WBK-D (госреестр № 54471-13) и индикатор CI-6000A (госреестр № 50968-12) или CI-200D, или CI-600D (госреестр № 54472-13) производства фирмы «CAS Corporation», Республика Корея.

ГПУ весов может состоять из одной, двух или трёх весовых платформ.

Весовые платформы имеют конструкцию двух продольно расположенных балок, объединенных между собой поперечными балками и арматурного каркаса с днищем из металлического листа, заливаемого бетоном марки не ниже В30.

Установка ГПУ весов может производиться:

• 1)    на поверхность дорожного полотна - при этом способе въезд транспорта на весы осуществляется по пандусам или специально подготовленным насыпям.

• 2)    в приямок - при этом способе ГПУ весов расположено на одном уровне с поверхностью дорожного полотна.

Общий вид весов представлен на рисунке 1.

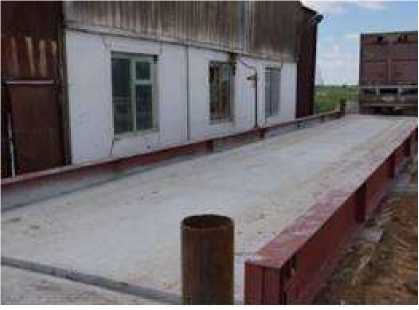

Рисунок 1 - Общий вид весов ЛВА

Форма маркировки весов: Весы автомобильные ЛВА-XY, где:

• - ЛВА - тип весов;

• - X - значения максимальной нагрузки весов, т;

• - Y- вариант исполнения (А - аналоговые, Ц - цифровые).

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

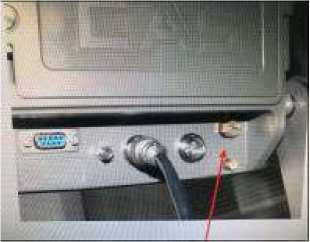

Индикатор CI-6000A

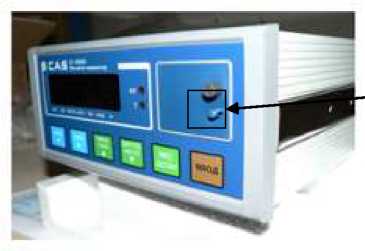

Индикатор CI-200D

Индикатор CI-600D

Рисунок 2 - Схемы пломбирования индикаторов

Программное обеспечение (ПО) индикаторов CI-6000A, CI-200D и CI-600D является встроенным и полностью метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикаторов CI-200D и CI-600D при их включении, а для индикатора CI-6000A доступен для просмотра во встроенном меню («Калибровка индикатора»).

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю юстировки. ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Класс точности весов по ГОСТ OIML R 76-1-2011......................................III (средний)

Значения максимальной нагрузки весов (Max), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой абсолютной погрешности (mpe) при первичной поверке приведены в таблице 2.

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.

Таблица 3 - Технические характеристики весов

Таблица 4 - Значения габаритных размеров и массы весовых платформ

• - методом лазерной гравировки на маркировочную табличку, расположенную на боковой поверхности ГПУ;

• - типографским способом в левом верхнем углу титульного листа Руководства по эксплуатации.

Таблица 5 - Комплектность весов

осуществляется по документу ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания. Приложение ДА.

Основные средства поверки:

рабочие эталоны 4 разряда по ГОСТ 8.021-2015 - гири класса точности М1, М1-2 и М3 по ГОСТ OIML R 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) паспорт на весы.

приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерения массы

Общество с ограниченной ответственностью «Либра-С» (ООО «Либра-С»)

ИНН 5405025394

Адрес: 630009, г. Новосибирск, ул. Добролюбова д.16 оф.112

Телефон: +7 (383) 286-90-60

E-mail: libra-nsk@rambler.ru

Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)

Адрес: 630004, г. Новосибирск, пр. Димитрова, 4

Телефон/факс: +7 (383) 210-08-14

Е-mail: director@sniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа № 30007-09 от 12.12.2009 г.
