ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «___» ___________ 2024 г. № ____

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

Уровнемеры микроволновые

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2958

Регистрационный № 39007-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные «СЕНС»

Системы измерительные «СЕНС» (в дальнейшем - СИ «СЕНС») предназначены для измерений уровня, температуры, плотности, объёма, массы жидкостей при учётных и технологических операциях, измерений давления жидкостей, газов, а также концентрации горючих газов и паров.

Принцип действия СИ «СЕНС» основан на преобразовании измеряемых физических величин в электрические сигналы, их программной обработке и визуализации.

СИ «СЕНС» - совокупность измерительно-вычислительных, комплексных, связующих и вспомогательных компонентов, образующих измерительные каналы. Количество измерительных каналов и функциональные возможности СИ «СЕНС» определяются количеством и типом используемых в ней компонентов.

Метрологические характеристики измерительных каналов (ИК) полностью определяются метрологическими характеристиками входящих в них измерительно-вычислительных компонентов.

СИ «СЕНС» выпускаются в двух модификациях:

• - СИ «СЕНС» модификация 0, выполняющая измерения уровня, температуры, плотности жидкостей при учётных и технологических операциях, измерений давления жидкостей, газов, а также концентрации горючих газов и паров;

• - СИ «СЕНС» модификация 1, выполняющая измерения уровня, температуры, плотности, давления, объема и массы нефтепродуктов и сжиженных углеводородных газов при учётных и технологических операциях.

Измерительно-вычислительные компоненты для СИ «СЕНС» модификации 0 в составе:

• -   ИК уровня:   преобразователи магнитные поплавковые «ПМП»

(Госреестр № 24715-14);

• -  ИК давления: преобразователи давления измерительные СЕНС ПД (Госреестр № 75375-19), преобразователи давления «СЕНС ПД»;

  «ПМП»

• -  ИК  температуры: преобразователи магнитные поплавковые

(Госреестр № 24715-14), преобразователи температуры «СЕНС ПТ»;

• -   ИК   плотности:   преобразователи   магнитные   поплавковые

(Госреестр № 24715-14), преобразователи плотности «СЕНС ПП»;

• -   ИК концентрации горючих газов и паров:   СЕНС

(Госреестр № 68847-17), СЕНС СГ-А2 (Госреестр № 76364-19).

Измерительно-вычислительные компоненты для СИ «СЕНС» модификации 1 в составе:

- ИК уровня, температуры, плотности: преобразователи магнитные поплавковые «ПМП» (Госреестр № 24715-14) варианта исполнения ПМП-201;

- ИК давления: преобразователи давления измерительные СЕНС ПД (Госреестр № 75375-19) с пределами допускаемой основной погрешности ±0,40%; ±0,50%.

Измерительно-вычислительные   компоненты осуществляют преобразование

измеряемой физической величины в цифровой кодированный сигнал и имеют нормированные метрологические характеристики.

Измерительно-вычислительные компоненты, в зависимости от варианта исполнения, осуществляют измерительное преобразование как одной, так и нескольких одноименных или разноименных физических величин, вычисление физических величин, производных от измеренных, а также формируют управляющие сигналы на комплексные и вспомогательные компоненты.

Комплексные компоненты: сигнализаторы «МС-К-500», «ВС-К-500» и автоматизированные рабочие места (АРМ) операторов на базе компьютеров с соответствующим программным обеспечением предназначены для обработки и отображения данных, полученных от измерительно-вычислительных компонентов, хранения информации и ведения баз данных, а также для управления работой СИ «СЕНС».

Связующие компоненты: цифровые линии связи, коробки соединительные, барьеры искрозащиты и адаптеры, обеспечивают прием-передачу сигналов, несущих информацию об измеряемой величине от одного компонента к другому, а также осуществляют преобразование их выходных сигналов в сигналы других интерфейсов, протоколов.

Вспомогательные компоненты: блоки питания «БП», блоки коммутации «БК», блоки питания-коммутации «БПК», кнопки управления «КН», сигнализаторы световые, звуковые и светозвуковые «ВС» и др. осуществляют соответственно питание компонентов СИ «СЕНС», управление внешними исполнительными механизмами посредством коммутации электрических цепей, подачу световых и звуковых сигналов в соответствии с управляющими сигналами измерительно-вычислительных, комплексных и других компонентов.

Принцип измерений уровня, плотности в измерительно-вычислительных компонентах следующий. Поплавки с магнитами и магниточувствительные элементы компонентов образуют датчики уровня. Поплавки в рабочем состоянии свободно скользят вдоль магниточувствительных элементов и принимают положение в зависимости от уровня жидкости, уровня раздела сред и плотности жидкости. Магниты, находящиеся в поплавках, воздействуя на магниточувствительные элементы, генерируют в них сигналы, соответствующие положениям поплавков, которые, в свою очередь, соответствуют уровню жидкости и (или) уровню раздела сред.

Измерения плотности в   измерительно-вычислительных   компонентах

осуществляются с помощью поплавка плотности, глубина погружения поплавка плотности или его подвижной части зависит от плотности жидкости. По положению поплавка плотности или его подвижной части определяется глубина погружения и, соответственно, плотность. Компоненты также осуществляют вычисление плотности по заданным исходным данным, результатам измерений температуры, давления.

Измерения температуры в   измерительно-вычислительных   компонентах

осуществляются с помощью интегральных датчиков температуры. Компоненты также осуществляют вычисление средней температуры жидкостей и паров.

Измерения давления в измерительно-вычислительных компонентах осуществляются с помощью тензорезистивного мостового первичного преобразователя.

Измерения массы и объема в резервуарах (мерах вместимости) производятся измерительно-вычислительными и комплексными компонентами косвенным методом статических измерений по измеренным значениям уровня, температуры, плотности, давления, измерение объёма производится с использованием градуировочных таблиц резервуаров.

Измерения концентрации горючих газов и паров в измерительно-вычислительных компонентах осуществляются прямым методом - инфракрасной абсорбцией.

Нанесение заводского номера на СИ «СЕНС» не предусмотрено. Заводской номер указывается в паспорте на СИ «СЕНС».

Сведения о заводских номерах измерительно-вычислительных, комплексных, связующих и вспомогательных компонентов, входящих в состав СИ «СЕНС», приводятся в паспорте на СИ «СЕНС».

Пломбирование на СИ «СЕНС» не предусмотрено.

Нанесение знака поверки на СИ «СЕНС» не предусмотрено.

обеспечение (далее - ПО), устанавливается (записывается)

Конструкция измерительно-вычислительных компонентов исключает возможность доступа к ПО, несанкционированного влияния на ПО. ПО измерительно-вычислительных компонентов относится к ПО с высоким уровнем защиты, кроме СЕНС СГ-А, СЕНС СГ-А1, СЕНС СГ-А2 - со средним уровнем защиты в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО измерительно-вычислительных компонентов приведены в таблицах 1 и 2.

Таблица 1 - Идентификационные данные ПО

* - последний индекс значения номера версии ПО допускает наличие значений, отвечающих за метрологически незначимую часть ПО.

таблицы 1

Таблица 2 -

данные ПО

Программное обеспечение автоматизированных рабочих мест (АРМ) операторов на базе компьютеров приведено в таблице 3.

Таблица 3 - Идентификационные данные ПО АРМ

Защита программного обеспечения автоматизированных рабочих мест операторов на базе компьютеров осуществляется организационными методами, путём разграничения доступа.

Таблица 4 -

Продолжение таблицы 4

Технические характеристики СИ «СЕНС» соответствуют техническим характеристикам измерительно-вычислительных, комплексных, связующих и вспомогательных компонентов, входящих в ее состав.

Знак утверждения типа наносится типографским способом на титульный лист (правый верхний угол) руководства по эксплуатации и паспорта.

В комплект поставки СИ «СЕНС» могут входить технические средства и их варианты исполнения, специализированные программные средства, а также документация, представленные в таблицах 5-7, соответственно. Конкретный состав комплекта поставки СИ «СЕНС» определяется картой заказа или договором на поставку.

Таблица 5 - Технические средства

Таблица 6 - Программное обеспечение

Таблица 7 - Документация

Методики (методы) измерений приведены измерительно-вычислительных компонентов;

ФР.1.29.2023.46027 Государственная система

Масса и объем нефтепродуктов. Методика измерений статических измерений с применением системы измерительной «СЕНС», аттестованная ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева» 31.03.2023;

ФР.1.29.2021.41155 Государственная система обеспечения единства измерений. Объем и масса сжиженных углеводородных газов. Методика измерений косвенным методом статических измерений с применением системы измерительной «СЕНС», аттестованная ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева» 22.06.2021

СЕНС.424411.001 ТУ1. Системы измерительные «СЕНС». Технические условия.

Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)

ИНН 5838002196

Адрес: 442960, РФ, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5 Тел/факс: (8412) 65-21-00

E-mail: info@nppsensor.ru

Web-сайт: http//:www.nppsensor.ru

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ГЦИ СИ ФБУ «Пензенский ЦСМ») Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20

Тел/факс: (8412) 49-82-65

Е-mail: pcsm@sura.ru

Уникальный номер записи в реестре аккредитованных лиц № 30033-10.

в части вносимых изменений

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: http://www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2958

Регистрационный № 87642-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры микроволновые СЕНС УМВ

Уровнемеры микроволновые СЕНС УМВ (далее по тексту - уровнемеры) предназначены для измерений уровня, уровня раздела жидких сред в емкостях и резервуарах и преобразования измеренного значения уровня, уровня раздела в унифицированный токовый сигнал (4 - 20) мА, совмещённый с цифровым кодированным сигналом на базе протокола HART.

Уровнемеры состоят из корпуса, соединителя с устройством крепления, соединенного с волноводом. Внутри корпуса расположен электронный блок уровнемера, который через соединитель подключен к волноводу.

Принцип действия уровнемеров основан на измерении времени распространения электромагнитного импульса по волноводу от момента излучения импульса и до момента приёма обратного импульса, отраженного от поверхности измеряемой (контролируемой) среды. По времени распространения электромагнитного импульса определяется расстояние до поверхности измеряемой (контролируемой) среды и далее производится вычисление уровня, уровня раздела измеряемой (контролируемой) среды через измеренное расстояние.

Передача измерительной информации от уровнемера осуществляется в виде унифицированного токового сигнала (4 - 20) мА и цифрового кодированного сигнала на базе протокола HART. При наличии встроенного индикатора отображение информации осуществляется и на нем.

Уровнемеры имеют взрывозащищённое и общепромышленное исполнение.

Вариант исполнения уровнемера определяется в соответствии со структурой условного обозначения по эксплуатационной документации следующим образом:

СЕНС УМВ А-В-С-D-EF-G-H-I,

• - код, определяющий материал корпуса;

• - код, определяющий количество и тип кабельных вводов;

• - код, определяющий вариант исполнения кабельного ввода;

• - код, определяющий тип крепления;

• - длина волновода, в мм;

• - код, определяющий тип волновода;

• - код, определяющий вариант исполнения по допустимым параметрам контролируемой среды;

  Н

  I

  Примечание - Коды вариантов исполнений по умолчанию не указываются.

• - код, определяющий вариант конструктивного исполнения уровнемера;

• - код, определяющий тип интерфейса.

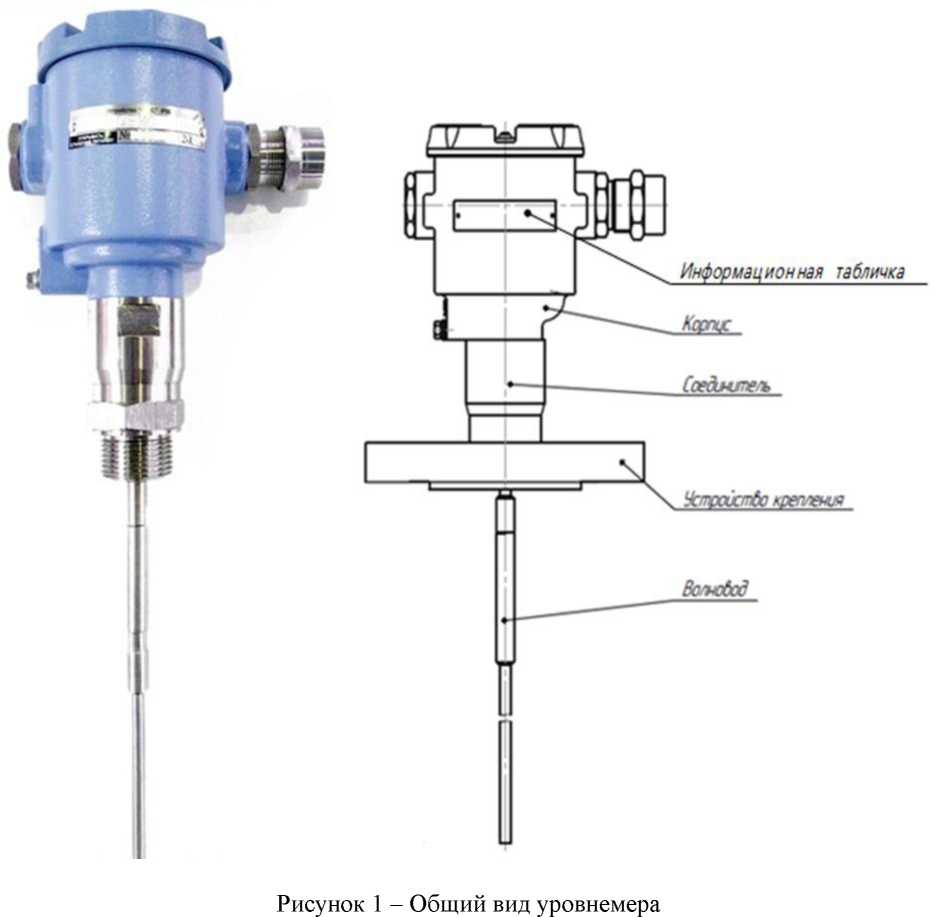

Общий вид уровнемера показан на рисунке 1.

В зависимости от варианта исполнения уровнемера конструкция корпуса, соединителя, устройства крепления и волновода может отличаться от представленной на рисунке 1.

Сокращённое условное обозначение уровнемера в буквенном формате и заводской номер уровнемера в цифровом формате наносятся на информационную табличку, размещенную на корпусе уровнемера, способом лазерной или ударно-точечной маркировки. Нанесение знака поверки на уровнемер не предусмотрено.

Пломбирование уровнемеров не предусмотрено.

Уровнемеры имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть изменено, так как пользователь не имеет к нему доступа.

ПО в целом является метрологически значимым и не может быть изменено преднамеренно или случайно. Параметры, влияющие на метрологические характеристики, защищены паролем и механически (с помощью переключателя). Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность приведена в таблице 4.

Таблица 4 - Комплектность уровнемера

приведены в разделе «Устройство и принцип работы» руководства по эксплуатации.

Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

СЕНС.407629.009ТУ Уровнемеры микроволновые СЕНС УМВ. Технические условия.

Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)

ИНН 5838002196

Юридический адрес: 442960, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5

Телефон/факс: (8412) 65-21-00

E-mail: info@nppsensor.ru

Web-сайт: http//:www.nppsensor.ru

Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)

ИНН 5838002196

Адрес: 442960, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5

Телефон/факс: (8412) 65-21-00

E-mail: info@nppsensor.ru

Web-сайт: http//:www.nppsensor.ru

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-37-29 / 437-56-66

E-mail: info@rostest.ru

Web-сайт: https://www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2958

Регистрационный № 37445-09

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули ввода-вывода аналоговых и дискретных сигналов серии MDS

Модули ввода-вывода аналоговых и дискретных сигналов серии MDS (далее по тексту - модули серии MDS) предназначены для измерений, преобразования и многоканального ввода/вывода аналоговых и дискретных сигналов, обеспечивающих сбор, измерение и преобразование аналоговых сигналов, сбор данных с удаленных дискретных датчиков и передачу их в управляющий компьютер (контроллер), а также формирование по командам управляющего компьютера (контроллера) унифицированных аналоговых или дискретных управляющих сигналов При взаимодействии с управляющим компьютером (контроллером).

Модули имеют унифицированное конструктивное исполнение корпуса, позволяющее устанавливать модули на стандартный 35-мм DIN-рельс внутри монтажных шкафов или другого оборудования, защищающего их от воздействий внешней среды, обеспечивающего подвод сигнальных проводов и ограничивающего доступ к модулям.

Подключение проводов к модулю осуществляется с помощью разъёмных клеммных соединителей «под винт». Модули имеют малое энергопотребление и не требуют принудительной вентиляции.

Принцип действия модулей ввода реализован на основе аналого-цифровых преобразователей, а модули вывода серии MDS - на основе цифро-аналоговых преобразователей. Модули ввода передают информацию по цифровой линии связи (RS-485) по протоколам сетевого обмена RNet, Modbus RTU, DCS на управляющий компьютер (контроллер), которые осуществляет преобразование полученной информации в результат измерений (в единицах измеряемой величины) и индикации измеренной величины на экране монитора (панели).

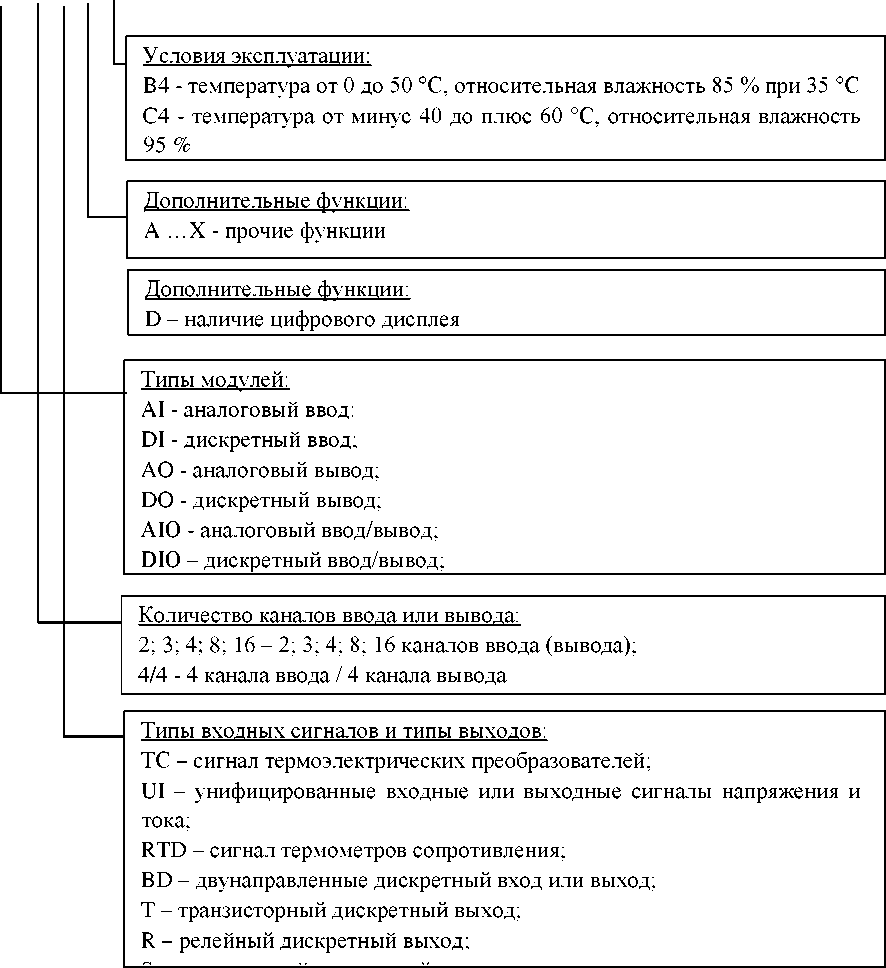

Система обозначений модулей при заказе и в документации:

MDS X- X-X/X-Х

Пример обозначения модуля при заказе:

MDS AI-8ТС/D-C4-моgуль серии MDS аналогового ввода, имеет 8 независимых измерительных каналов, предназначенных для работы с термопарами, имеет цифровой дисплей, условия эксплуатации температура от минус 40 до плюс 60 °С, относительная влажность 95 % при температуре 35 °С.

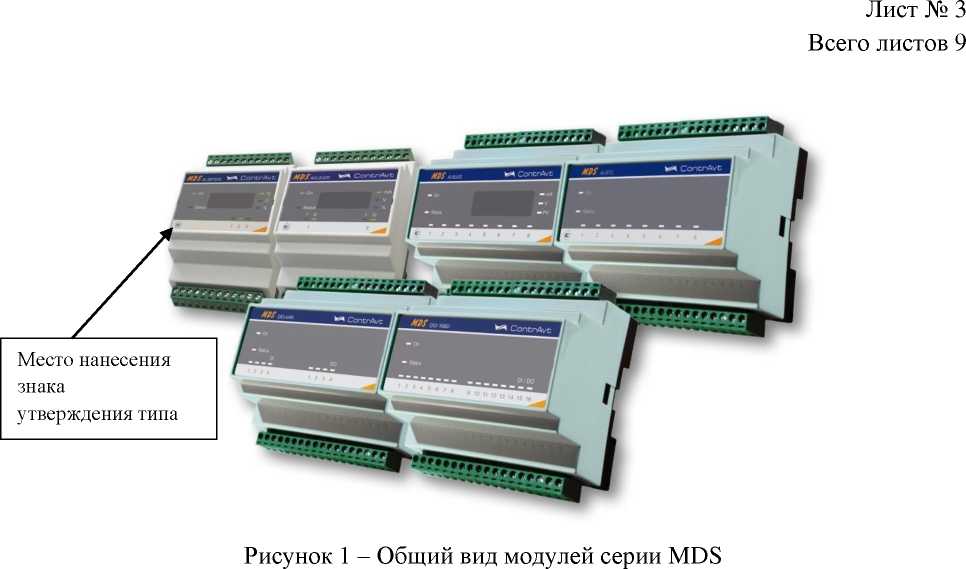

Общий вид модулей серии MDS и место нанесения знака утверждения типа представлен на рисунке 1.

и место нанесения знака утверждения типа

Заводской номер модулей серии MDS наносится на маркировочную наклейку (шильдик) типографским способом в виде цифрового кода, состоящего из восьми арабских цифр, расположенную на нижней части модуля.

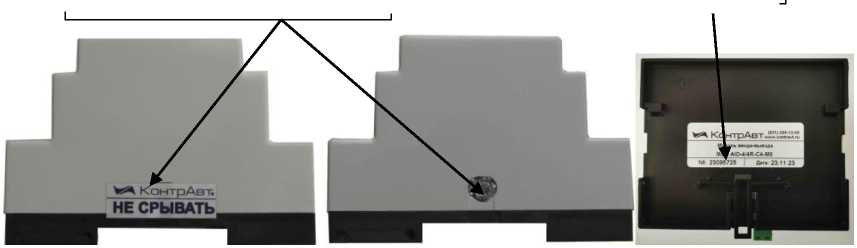

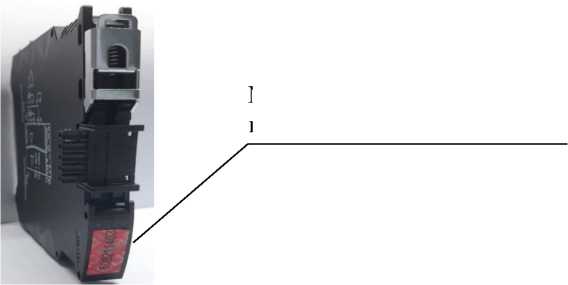

Внешний вид модулей с указанием места нанесения наклейки контроля вскрытия (заказчика), пломбировки и заводского номера представлены на рисунке 2.

Рисунок 2 - Места нанесения наклейки контроля вскрытия (заказчика), пломбировки и заводского номера

Для защиты от несанкционированного доступа, после поверки приборов, на корпус модулей с другой стороны наносится оттиск поверительного клейма путем давления на специальную мастику.

Встроенное программное обеспечение состоит из двух частей: метрологически значимой и сервисной. Программное обеспечение:

• -    производит обработку измеренной информации, поступающей от аппаратной части модулей;

• -    формирует массивы данных и сохраняет их в энергонезависимой памяти;

• -    отображает измеренные значения на индикаторе;

- формирует ответы на запросы, поступающие по интерфейсам связи.

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролем на чтение и программирование. Метрологические коэффициенты и заводские параметры защищены аппаратно (перепрошивка контроллера модулей возможна только путем вскрытия корпуса модуля на внешнем программаторе) и не доступны без повреждения гарантийных одноразовых наклеек контроля вскрытия.

Программное обеспечение (ПО) модулей имеет структуру с разделением на метрологически значимую и метрологически незначимую части.

Метрологические характеристики модулей напрямую зависят от калибровочных коэффициентов, которые записываются в память модулей на заводе-изготовителе на стадии калибровки. Калибровочные коэффициенты защищаются циклическими контрольными суммами, которые непрерывно контролируется системой диагностики модулей. Массивы калибровочных коэффициентов защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия модулей.

При обнаружении ошибок контрольных сумм (КС) системой диагностики устанавливаются флаги ошибок в слове состояния модулей.

Идентификационные признаки метрологически значимой части программного обеспечения модуля приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Конструкция приборов исключает возможность несанкционированного влияния на ПО прибора и измерительную информацию.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных

изменений - высокий по Р 50.2.077-2014.

Типы входных аналоговых сигналов для различных модификаций измерительных модулей, диапазоны измерения, а также погрешность измерений приведены в таблице 2. Типы входных сигналов и датчиков устанавливается пользователем программно.

Таблица 2 -

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические

Таблица 5 - Показатели надежности

наносится на эксплуатационную документацию и на лицевую панель модуля типографским способом.

Таблица 6 - Комплектность

приведены в разделе 9 «Работа модуля» документа ПИМФ.426439.001 (002^006) «Модули ввода-вывода аналоговых и дискретных сигналов серии MDS. Руководство по эксплуатации».

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1-10^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

ПИМФ.426439.001 ТУ Технические условия. Модули ввода-вывода аналоговых и дискретных сигналов серии MDS. Технические условия.

Общество с ограниченной ответственностью Научно-производственная фирма «КонтрАвт» (ООО НПФ «КонтрАвт»)

ИНН 5262013422

Адрес места осуществления деятельности: 603009, г. Нижний Новгород, пр-кт Гагарина, д. 168, оф. 309

Тел./факс: (831) 260-13-08 (многоканальный)

E-mail: contravt@contravt.nnov.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Телефон: 8 800 200 22 14

E-mail: mail@nncsm.ru

Web-сайт: http://www.nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2958

Регистрационный № 67221-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

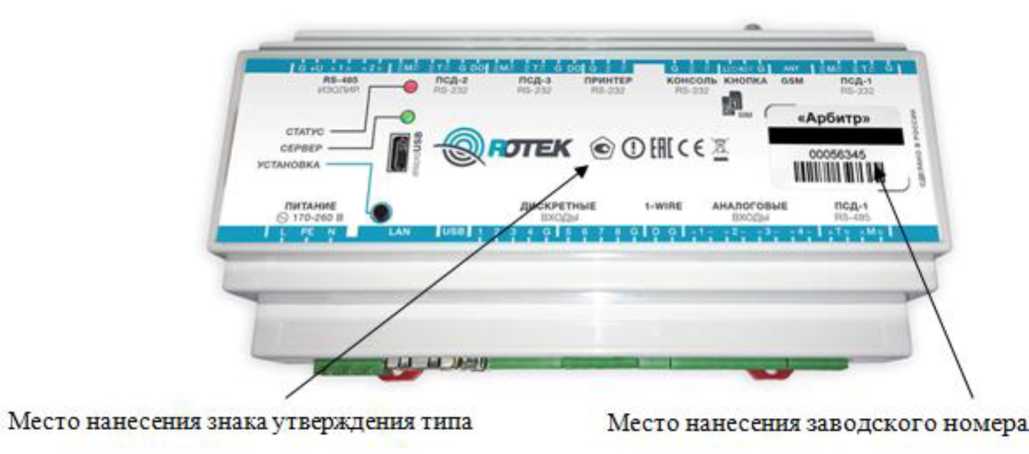

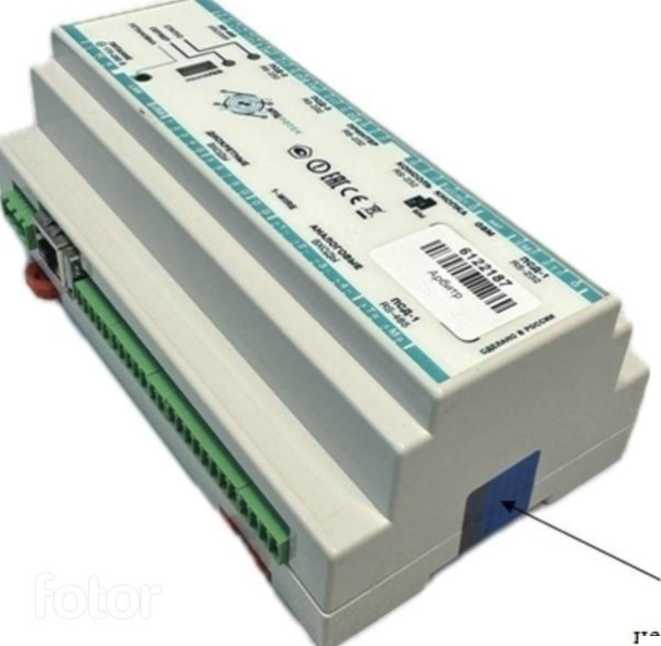

Контроллеры промышленные многофункциональные «Арбитр»

Контроллеры промышленные многофункциональные «Арбитр» (далее по тексту -контроллеры) предназначены для измерений и преобразований входных сигналов (силы постоянного тока, количества импульсов электрического напряжения), поступающих от первичных преобразователей по цифровым и аналоговым интерфейсам.

Принцип действия контроллеров заключается в измерении и преобразовании по аналоговым и цифровым входам значений электрических сигналов с соответствующих вычислителей, корректоров, расходомеров, счетчиков и датчиков, других приборов, поддерживающих открытые протоколы обмена по цифровым интерфейсам, их обработке и хранении, с последующей передачей в информационные системы.

Контроллеры работают в составе:

- автоматизированных        информационно-измерительных        систем

коммерческого/технического учёта электроэнергии и мощности (АИИС КУЭ/АИИС ТУЭ);

коммерческого учёта тепловой энергии

(АСКУТЭ);

управления технологическим процессом

(АСУ ТП).

Контроллеры представляют собой устройства, выполненные в пластиковом корпусе. В корпусе контроллеров размещена микропроцессорная плата, предназначенная для организации работы внешних интерфейсов, а также обработки и подготовки полученных данных для хранения их во внутренней памяти контроллеров и дальнейшей передачи на верхний (диспетчерский) уровень. На микропроцессорной плате установлены разъемы для обеспечения подключения внешнего питания, разъемы для подключения интерфейсных кабелей и элементы индикации работы контроллеров.

Контроллер позволяет организовывать информационный обмен с многофункциональными счетчиками электрической энергии, сторонними контроллерами и другими устройствами, поддерживающими открытые протоколы обмена:

• -   ГОСТ Р МЭК 61870-5-101;

• -   ГОСТ Р МЭК 61870-5-104;

• -   Modbus ASCII;

-   Modbus RTU;

-   Modbus TCP;

• -   OPC-UA;

• -   Telnet, Syslog, TFTP, FTP, SNMP, HTTP, SSH и другие.

Контроллеры предназначены для выполнения следующих основных функций:

• 1)   прием сигналов с соответствующих счетчиков, вычислителей, корректоров, расходомеров, датчиков, приборов учета или других средств измерений (указанных в руководстве по эксплуатации);

• 2)   измерение входных сигналов по аналоговым и дискретным интерфейсам контроллера;

• 3) преобразование полученных сигналов на верхний уровень измерительных систем по последовательным каналам, каналам сетей стандарта Ethernet, радиотелефонной связи стандарта GSM в режиме пакетной или голосовой передачи данных с использованием технологий GPRS/EDGE/3G или CSD, по каналам связи стандартов IEEE 802.11, Wi-Fi, LTE и другим типам радиосетей;

• 4) построение информационных систем по сбору данных, диспетчеризации удаленных объектов, управляющих систем по автоматизации технологических процессов;

• 5) исполнение команд и алгоритмов, заданных пользователем.

Конфигурирование контроллеров производится с помощью прикладного программного обеспечения дистанционно через беспроводные сети, локально через порт Ethernet, порт RS232 или порт USB.

Контроллеры выпускаются в нескольких модификациях, с опциональной возможностью кодирования встроенных модулей дополнительными обозначениями.

Расшифровка обозначения контроллеров:

Контроллер промышленный многофункциональный «Арбитр»

W - буквенное обозначение предметной области применения контроллера:

•

•

•

•

Х- обозначение аппаратной платформы (семейства процессоров):

Y - Исполнение питания изделия:

• •   0 - постоянное стационарное питание, с возможностью временной работы от встроенного источника питания

• •   1 - автономное питание от встроенного источника питания

Порядковый номер изделия в линейке контроллеров (от 0 до 9)

Опциональный код для модулей расширения, поставляемых с контроллером (указывается при наличии)

Защита данных контроллеров от несанкционированного доступа осуществляется при помощи использования паролей и электронной пломбы.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на переднюю панель контроллеров в месте, указанном на рисунке 1.

Общий вид контроллеров, а также место нанесения знака утверждения типа и место нанесения заводского номера представлены на рисунке 1. Место пломбирования от несанкционированного доступа представлено на рисунке 2.

Рисунок 1 - Общий вид средства измерений, место нанесения знака утверждения типа и место нанесения заводского номера \

Рисунок 2 - Место пломбирования от несанкционированного доступа

В контроллерах установлено встроенное ПО, которое состоит из операционной системы реального времени и пакета программ, с выделенной метрологической частью, обеспечивающих функционирование контроллеров. С помощью стандартного персонального компьютера с установленным WEB браузером и терминальной программой типа HyperTerminal пользователь (оператор) имеет возможность настроить контроллеры на конкретный объект, чтобы обеспечить сбор, хранение и обработку данных, поступающих по каналам внешних интерфейсов контроллеров.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 -

обеспечения

данные

Метрологические и технические характеристики

Таблица 2 -

Таблица 3 - Технические

наносится на корпус в виде наклейки, а также на титульные листы эксплуатационной документации (формуляр и руководство по эксплуатации) типографским способом.

Таблица 4 - Комплектность

приведены в пункте 2 «Использование по назначению» руководства по эксплуатации ПТВР.466531.001РЭ.

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной для средств измерений силы постоянного электрического тока до 100 А»;

60870-5-101 -Раздел 101.

2004 «Устройства и системы телемеханики. Часть 5.

Доступ к сети для ГОСТ Р МЭК 870-5-101

Акционерное общество   «Научно-Производственная   Компания РоТеК»

(АО «НПК РоТеК»)

ИНН 7710604666

Адрес: 107140, г. Москва, ул. Верхняя Красносельская, д. 11А, стр. 3, эт. 3, каб. 9

Телефон (факс): +7 (495) 545-49-85

Е-mail: info@rotek.ru

Web-сайт: www.npkrotek.ru

Общество с ограниченной ответственностью «НТЦ РоТеК» (ООО «НТЦ РоТеК») ИНН 7717737880

Адрес: 107140, г. Москва, ул. Нижняя Красносельская, д. 5, стр. 6, ком. 03 Телефон (факс): +7 (499) 450-97-44

Е-mail: rotek@rotek.ru

Web-сайт: www.rotek.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (495) 546-45-01

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2958

Барьер искрозащиты измерительный ЕТА-Х Х Х Х

• 3 - напряжения постоянного тока или электрическое сопротивление постоянному току от термометров сопротивления или термопар;

• 4 - сила постоянного тока_________________________________________________

Направление входа/выхода:

• 1 - из взрывобезопасной зоны во взрывоопасную;

• 2 - из взрывоопасной зоны во взрывобезопасную___________________________

Количество входных каналов:

1 -1 канал_____________________________________________________________________

Дополнительные функции:

А -выходной сигнал силы постоянного тока;

Н -выходной сигнал силы постоянного тока с HART-протоколом.

Рисунок 1 - Структурное обозначение модификаций барьеров

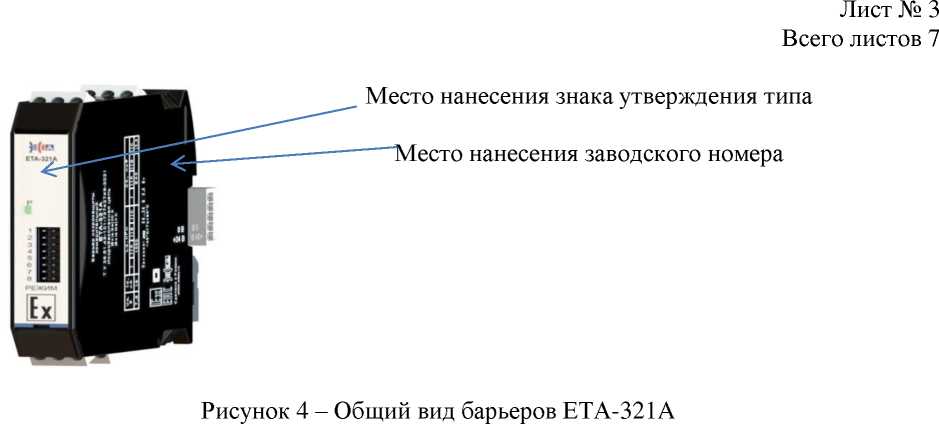

Общий вид барьеров представлен на рисунках 2-4.

Место нанесения заводского номера

Место нанесения знака утверждения типа

а)

б)

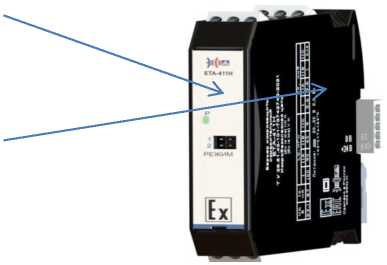

Рисунок 2 - Общий вид барьеров: а) ЕТА-411А, б) ЕТА-411Н

Место нанесения заводского номера

а)

есто нанесения знака утверждения типа

б)

Рисунок 3 - Общий вид барьеров: а) ЕТА-421А, б) ЕТА-421Н

Схема пломбировки от несанкционированного доступа представлена на рисунке 5. Пломбировка барьеров обеспечивается этикеткой, которая наклеивается на корпус барьера.

Место пломбирования предприятием-изготовителем

Рисунок 5 - Схема пломбировки от несанкционированного доступа

Встроенное программное обеспечение (далее - ПО) хранится в энергонезависимой памяти, устанавливается в процессе изготовления и не подлежит изменению в период эксплуатации. ПО осуществляет функции по обработке, передаче результатов измерений и проверки работоспособности барьера. Все ПО является метрологически значимым.

Уровень защиты ПО барьеров «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические характеристики барьеров нормированы с учетом ПО.

Конструкция барьеров исключает возможность несанкционированного влияния на ПО барьеров и измерительную информацию.

Основные метрологические и технические характеристики приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

таблицы 2

Таблица 3 - Основные технические характеристики

таблицы 3

наносится на переднюю панель барьера методом шелкографии и на титульные листы эксплуатационных документов типографским способом.

Комплектность приведена в таблице 4.

Таблица 4 - Комплектность

приведены в разделах 2 «Описание и работа» и 3 «Использование по назначению» руководства по эксплуатации.

Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1^10“¹⁶ до 100 А, утвержденная приказом Росстандарта от 1 октября 2018 г. № 2091;

Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Росстандарта от 28 июля 2023 г. № 1520;

Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3456;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ТУ 26.51.43-101-73742749-2021 Барьеры искрозащиты. Технические условия.

Общество с ограниченной ответственностью «Завод приборов и средств автоматизации «ЭлеСи» (ООО «Завод ПСА «ЭлеСи»)

ИНН 7017108118

Юридический адрес: 634021, г. Томск, ул. Алтайская, д. 161А

Общество с ограниченной ответственностью «Завод автоматизации «ЭлеСи» (ООО «Завод ПСА «ЭлеСи») ИНН 7017108118

Адрес: 634021, г. Томск, ул. Алтайская, д. 161А

Федеральное бюджетное учреждение «Государственный стандартизации, метрологии и испытаний в (ФБУ «Томский ЦСМ»)

Адрес: 634012, Томская обл., г. Томск, ул. Косарева, д. 17-а

Уникальный номер записи в реестре аккредитованных лиц № 30113-13.

в части внесения изменений

Западно-Сибирский филиал Федерального государственного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)

Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4

Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60

E-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.
