ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «___»    _^ека(^ря    2024 Г. № 2_3_

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части срока действия утвержденного типа средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» декабря 2024 г. № 2936

Регистрационный № 44146-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные многофункциональные АЕТ100, АЕТ200, АЕТ300,

АЕТ400

Преобразователи измерительные многофункциональные АЕТ100, АЕТ200, АЕТ300, АЕТ400 предназначены для измерения параметров трехпроводных и четырехпроводных электрических сетей трехфазного тока, преобразования их в кодированные сигналы и передачи результатов измерения на верхний уровень автоматизированной системы управления.

Описание средства измерений Преобразователи измерительные многофункциональные АЕТ100, АЕТ200, АЕТ300,

АЕТ400 (далее - преобразователи) могут применяться в составе автоматизированных информационно-измерительных систем.

Работа преобразователей основана на преобразовании мгновенных значений аналоговых входных сигналов в цифровую форму и вычислении значений измеряемых величин.

Выходной сигнал передается в цифровом виде по двум независимым интерфейсам:

- один интерфейс RS-485; - второй интерфейс - RS-485 или IEEE 802.3 (Ethernet). Протоколы передачи данных:

• - по интерфейсу RS-485: MODBUS-RTU, MODBUS-ASCII, МЭК 60870-5-101, ExtDev;

• - по интерфейсу Ethernet: MODBUS-TCP/IP, МЭК 60870-5-104. Преобразователи, в зависимости от модификации, обеспечивают измерение

параметров, приведенных в таблице 1.

Т аб ли ца 1

в зависимости от

таблицы 1

П р и м е ч а н и е - Знак «+» означает, что функция реализована, знак «-» - не реализована

Преобразователи выполнены в изолированном корпусе. Входные и выходные цепи гальванически развязаны.

Преобразователи являются изделиями второго порядка по ГОСТ Р 52931-2008 и могут устанавливаться в закрытых измерительных стойках или щитах управления на рейку монтажную ТН-35-7,5 ГОСТ Р МЭК 60715-2003 или непосредственно на панель.

Преобразователи выпускаются в модификациях, отличающихся количеством измеряемых параметров, номинальными значениями входных токов и напряжений, видом интерфейса связи, видом источника питания. _______Расшифровка условного обозначения при заказе:________________________

Первые четыре знака условного наименования серии

АЕТ100

АЕТ200

АЕТ300

АЕТ400

В условном наименовании серии первые четыре

знака кода дополнены нулями_______________

Номинальное междуфазное напряжение

100 В

380 В

Номинальный ток

5,0 А

2,5 А

1,0 А

0,5 А__________________________

Опции встроенного ПО «RTC» (формирование метки времени)

нет

есть

«Поддержка протокола

МЭК 60870-5-101/ МЭК 60870-5-104»

есть

Исполнение «С» (только для серии АЕТ400) для стандартного исполнения _____для исполнения «С»________________ Наличие интерфейса Ethernet нет да

ПРЕОБРАЗОВАТЕЛЬ ИЗМЕРИТЕЛЬНЫЙ Выход: RS-485(1 )р

В«_и„.,СЮ» аг.              „27764.15

7=1«-65)Нг                           „

■____ Сделэно 8 России

Место пломбировки

Рисунок 1 - Преобразователь серии АЕТ100 стандартного исполнения с двумя интерфейсами RS-485

1

I

Место пломбировки

Р и с ун о к 2 - Преобразователь серии АЕТ200 стандартного исполнения с двумя интерфейсами RS-485

№27766-15

Сделано в России

Uhj МНОГОФУНКЦИОНАЛЬНЫЙ АЕТ321-11Е

Место пломбировки

Р и с ун о к 3 - Преобразователь серии АЕТ300 стандартного исполнения с интерфейсами Ethernet и RS-485

Место пломбировки

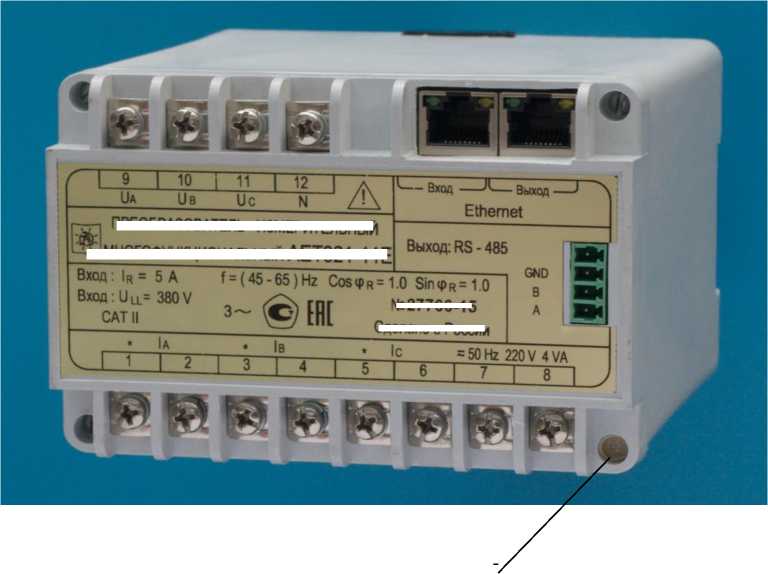

Рисунок 4- Преобразователь серии АЕТ400 габаритного исполнения «С» с интерфейсами Ethernet и RS-485

П ПРЕОБРАЗОВАТЕЛЬ ИЗМЕРИТЕЛЬНЫЙ

J МНОГОФУНКЦИОНАЛЬНЫЙ АЕТ421 -11 СЕ

Идентификационные данные метрологически значимого программного обеспечения (ПО) приведены в таблице 2.

Таблица 2-

обеспечения

данные

Встроенное ПО хранится в памяти микроконтроллеров преобразователя и защищено от записи и считывания, оно может быть установлено и переустановлено только изготовителем с использованием специальных программно-аппаратных средств. Уровень защиты встроенного программного обеспечения соответствует высокому уровню в соответствии с Р 50.2.077-2014.

Метрологические характеристики преобразователей нормированы с учетом влияния на них ПО.

Номинальные значения входных сигналов тока и напряжения соответствуют таблице 3.

Номинальное значение измеряемой частоты fHOM

Номинальное значение коэффициента сos ф .....

Номинальное значение коэффициента sin ф .......

Рабочие значения входных сигналов в соответствии с таблицей 4.

Таблица 3- Номинальные значения

Таблица 4-

значений входных сигналов

Пределы допускаемой абсолютной (Л), относительной (5) или приведенной (у) погрешности измерений и цена единицы младшего разряда по измеряемому параметру соответствуют таблице 5.

Таблица 5- Основная погрешность преобразователя по измеряемым параметрам

таблицы 5

Примечания

1 Нормирующий коэффициент k1 устанавливается в пределах от 2 500 до 5 000 при конфигурировании преобразователя

2 Нормирующий коэффициент k2 устанавливается в пределах от 1 000 до 5 000 при конфигурировании преобразователя

3 Нормирующий коэффициент k3 устанавливается в пределах от 20 000 до 50 000 при конфигурировании преобразователя

Пределы допускаемой приведенной погрешности при изменении коэффициента искажения синусоидальности кривой напряжения от 5 до 30 % и тока от 5 до 50 % под влиянием гармоник от 2 до 13-й (при значении частоты основной гармоники от 48 до 52 Гц):

• - для фазных токов, фазных и междуфазных напряжений             + 0,4 %;

• - для тока и напряжения нулевой последовательности                + 0,5 %;

• - для измеряемых мощностей                                    + 0,6 %.

Пределы допускаемых значений дополнительных погрешностей, вызванных воздействием влияющих величин:

• - при изменении температуры окружающего воздуха от нормальной (20 ± 5) °С до любой температуры в диапазоне от минус 40 до плюс 55 °С (для исполнения «С» - от минус 25 до плюс 50 °С) не превышают: - 0,5 предела допускаемой основной погрешности для измеряемых токов и напряжений; - 0,4 предела допускаемой основной погрешности для измеряемых мощностей; - предела допускаемой основной погрешности для коэффициента мощности;

  частоты и

  превышают

• - в условиях относительной влажности 95 % при температуре 25 °С не предела допускаемой основной погрешности по измеряемому параметру;

  частоты с напряженностью 400 А/м не превышают предела допускаемой основной погрешности по измеряемому параметру.

  Пределы погрешности встроенных часов реального времени ± 2,6 с в сутки. Погрешность формирования метки времени при условии выполнения процедуры синхронизации не более 10 мс.

• - при воздействии внешнего переменного магнитного поля сетевой

Частота обновления данных во внутренних регистрах хранения 6 Гц.

Время от приема запроса до начала выдачи данных не более 15 мс.

Скорость обмена данными:

• - по интерфейсу RS-485 выбирается из ряда 1200, 2400, 4800, 9600, 19200, 38400, 56000, 64000 бит/с;

• - по интерфейсу Ethernet - 10/100 Мбит/с.

Мощность, потребляемая от измерительной цепи, В^А, не более:

• - от цепи входного сигнала от каждой последовательной цепи

• - от цепи входного сигнала для каждой параллельной цепи

для U ном ⁼ 100 В .........................................................................

для ином = 380 В.........................................................................

Таблица 6- Значения

питания

Т а б л и ц а 7 - Общие технические

Таблица 8- Показатели надежности

Требования безопасности по ГОСТ 12.2.091-2012. Категория измерений III для преобразователей с двумя интерфейсами RS-485. Категория измерений II для преобразователей с интерфейсами Ethernet и RS-485. Степень загрязнения 2. Тип изоляции - основная.

Требования помехоустойчивости по нормам для оборудования, предназначенного для применения в промышленных зонах, в соответствии с ГОСТ Р 51522.1-2011.

Требования по ограничению эмиссии электромагнитных помех по нормам для оборудования класса А группы 1 ГОСТ Р 51318.11-2006.

Знак утверждения типа наносится типографским способом на крышке преобразователя и в левом верхнем углу паспорта преобразователя.

В комплект поставки входят: преобразователь (1 шт.), паспорт (1 экз.), диск с программным обеспечением (1 шт.), руководство по эксплуатации 47113964.2.023РЭ (на диске с программным обеспечением), упаковка индивидуальная (1 шт.), фиксатор (1 шт.), розетка 15EDGK-3.81-04P, наклейка защитная (5 шт.).

Метод измерений приведён в п.2.3 документа 47113964.2.023РЭ «Преобразователь измерительный многофункциональный АЕТ. Руководство по эксплуатации».

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 8.009-84. Государственная система обеспечения

Нормируемые метрологические характеристики средств измерений;

ТУ 4221-013-47113964-2010. Преобразователи измерительные АЕТ100, АЕТ200, АЕТ300, АЕТ400. Технические условия.

Общество с ограниченной ответственностью «Фирма

(ООО «Фирма «Алекто-Электроникс»)

ИНН 5504043115

Адрес: 644046, Омская обл., г.о. г. Омск, г. Омск, пр-кт Карла Маркса, д. 41, к. 101А Тел. (3812) 30-37-65, ф. (3812) 30-36-75

E-mail: market@alektogroup.com

Web-сайт: www.alektogroup.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66;

Е-mail: office@vniims.ru

Web-сайт: http://www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» декабря 2024 г. № 2936

Регистрационный № 59904-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы аппаратно-программные «Вокорд-Трафик Р»

Комплексы аппаратно-программные «Вокорд-Трафик Р» (далее - комплексы) предназначены для дистанционного измерения скорости движения транспортных средств (ТС), времени фиксации ТС и его положения.

Конструктивно комплексы состоят из видеорадарного и вычислительного блоков. В качестве вычислительного блока может использоваться переносной, стационарный компьютер или компьютер промышленного исполнения (рисунок 2), либо вычислительный блок может быть встроен в видеорадарный блок.

Видеорадарный блок VOCORD Cyclops выполнен в едином пыле-влагозащищенном корпусе с кронштейном для крепления и содержит радар с двумя разнесенными приемными антеннами, видеокамеру с встроенным ГЛОНАСС/GPS приемником, инфракрасный прожектор и систему обогрева.

Видеорадарный блок с использованием VOCORD MicroCyclops состоит из двух частей -VOCORD MicroCyclops и радарного блока. VOCORD MicroCyclops выполнен в едином пыле-влагозащищенном корпусе с кронштейном для крепления и содержит видеокамеру с встроенным ГЛОНАСС/GPS приемником, вычислитель, инфракрасный прожектор, систему крепления радарного блока и систему обогрева. Радар устанавливается снаружи VOCORD MicroCyclops и подключается к нему.

Принцип действия комплекса основан на измерении скорости по разности частот между излученным радиолокационным модулем частотно-импульсно модулированным сигналом и сигналом, отраженным от движущегося ТС (эффект Доплера), измерении расстояния по относительным фазовым сдвигам отраженных сигналов, и измерении угла между продольной осью ВРБ и направлением на движущееся в зоне контроля ТС по разности фаз отраженного сигнала, принятого двумя приемными антеннами ВРБ.

В ВРБ комплекса встроен ГЛОНАСС/GPS приемник, обеспечивающий присвоение каждому кадру точную метку времени и положения ВРБ.

Данные о фиксации ТС представляются в едином электронном файле, включающем: измеренную скорость движения ТС, фотографию ТС с отображением государственных регистрационных знаков, сведения о местоположении измерителя, направлении движения ТС, дате и времени фиксации фактической скорости ТС, разрешенной скорости на данном участке автодороги, информацию о зафиксированном нарушении ПДД.

Все данные защищены от модификации и удаления цифровой подписью. Комплексы эксплуатируются в полностью автоматическом режиме.

Комплексы могут устанавливаться как сбоку от дороги, так и непосредственно над проезжей частью.

Внешний вид комплексов и обозначение мест для размещения знака утверждения типа представлены на рисунках 1 и 1а.

Комплекс пломбируется специальной пломбой, разрушающейся при попытке удаления.

Схема пломбировки от несанкционированного доступа и серийного номера комплексов представлены на рисунке 2.

Место нанесения знака утверждения типа

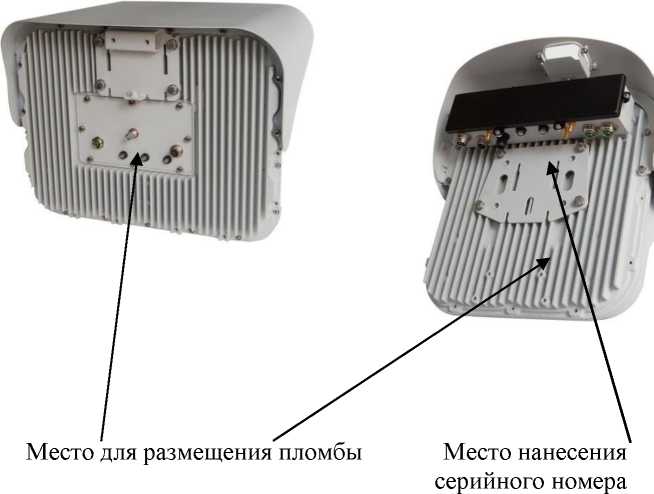

Рисунок 1 - Внешний вид ВРБ VOCORD Cyclops

Рисунок 1а - Внешний вид ВРБ VOCORD MicroCyclops

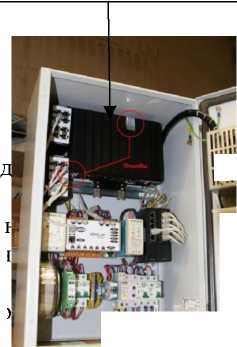

Места пломбировки от несанкционированного доступа

букв

аносится

[деомодуля

[ешний ви

.....1редусмотре

енную тип( •ормат нане

Таблица 1

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

наносится на лицевую панель комплекса в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.

Таблица 5 - Комплектность средства измерений

приведены в разделе 2 «Принципы работы» документа ШТАГ.421457.004РЭ «Комплекс аппаратно-программный «Вокорд-Трафик Р». Руководство по эксплуатации».

ТУ 4278-023-51209782-2014 Комплекс аппаратно-программный «Вокорд-Трафик Р». Технические условия;

Приказ МВД России от 8 ноября 2012 г. № 1014 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и обязательных требований к ним» (пункт 103.1 раздела 5).

Закрытое акционерное общество «Вокорд Телеком» (ЗАО «Вокорд Телеком») ИНН 7734205188

Адрес: 143025, Московская обл., Одинцовский р-н, д. Сколково, ул. Новая, д. 100 Тел./ Факс.: +7(495)7872626

E-mail: info@vocord.ru

Web-сайт: www.vocord.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Тел./ Факс.: (495) 526-63-00

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» декабря 2024 г. № 2936

Регистрационный № 59905-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы аппаратно-программные «Вокорд-Трафик Т»

Принцип действия комплексов основан на измерении скорости движения транспортных средств (ТС) в зоне контроля по видеокадрам, косвенным методом по результатам измерений расстояния, пройденного ТС и интервала времени, за которое это расстояние пройдено. Измерение скорости осуществляется только в случае, если государственный регистрационный знак транспортного средства распознан комплексом.

В комплексе реализована функция автоматической калибровки, обеспечивающая подстройку параметров комплекса и сохранение погрешности измерения скорости при смещении положения точки подвеса и изменении направления оптической оси камеры комплекса.

Комплексы могут устанавливаться как сбоку от дороги, так и непосредственно над проезжей частью.

Комплексы состоят из видеомодуля и вычислительного блоков.

В качестве вычислительного блока может использоваться переносной, стационарный компьютер или компьютер промышленного исполнения (рисунок 2), либо вычислительный блок может быть встроен в видеомодуль.

Видемодуль выполнен в пыле-влагозащищенном корпусе с кронштейном для крепления и содержит видеокамеру с встроенным ГЛОНАСС/GPS приемником, инфракрасный прожектор и систему обогрева. Опционально в видеомодуль встраивается вычислительный блок.

Комплексы выпускаются в модификациях, отличающихся параметрами видеокамеры, исполнением защитного кожуха камеры и наличием встроенного вычислительного блока.

Внешний вид составных частей комплексов и обозначение места для размещения знака утверждения типа и серийного номера представлены на рисунках 1 и 2. Комплекс пломбируется специальной пломбой, разрушающейся при попытке удаления.

Место нанесения знака утверждения типа

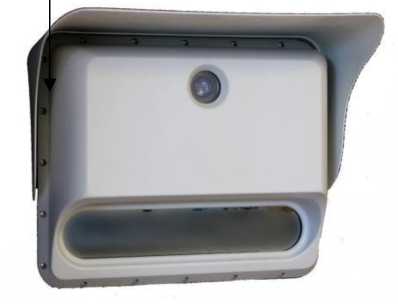

Рисунок 1 - Внешний вид видеомодулей

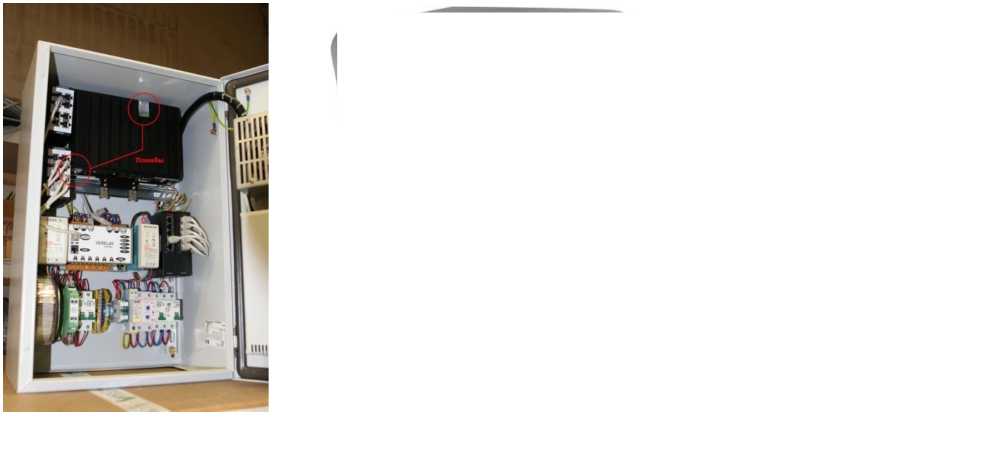

Рисунок 2 - Внешний вид с указанием мест пломбировки и

серийного номера

Серийный номер наносится на этикетку, выполненную типографским способом, на заднюю панель корпуса видеомодуля в виде наклейки. Формат нанесения серийного номера буквенно - цифровой.

Нанесение знака поверки на корпус комплексов не предусмотрено.

Комплексы имеют специализированное программное обеспечения. Часть специализиро-ванного ПО является метрологически значимым.

Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

наносится на боковую поверхность комплекса в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.

Таблица 5 - Комплектность средства измерений

приведены в разделе 2 «Принципы работы» документа ШТАГ.421457.024РЭ «Комплекс аппаратно-программный «Вокорд-Трафик Т». Руководство по эксплуатации».

Комплекс аппаратно-программный «Вокорд-Трафик Т». Технические условия 4278-024-51209782-2014;

Приказ Министерства внутренних дел Российской Федерации от 8 ноября 2012 г. № 1014 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измеренийи обязательных требований к ним».

Закрытое акционерное общество «Вокорд Телеком» (ЗАО «Вокорд Телеком») ИНН 7734205188

Адрес: 143025, Московская обл., Одинцовский р-н, д. Сколково, ул. Новая, д. 100 Тел./ Факс: +7(495)7872626

E-mail: info@vocord.ru

Web-сайт: www.vocord.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Тел./ Факс: (495) 526-63-00

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» декабря 2024 г. № 2936

Регистрационный № 77585-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Программно-аппаратные комплексы «Погружная спектрометрическая система для определения радионуклидного состава воды и донных отложений ПССВ»

Программно-аппаратные комплексы «Погружная спектрометрическая система для определения радионуклидного состава воды и донных отложений ПССВ» предназначены для измерений спектров гамма-излучения и определения радионуклидного состава источников радиоактивного загрязнения водной среды и донных отложений.

Принцип действия    программно-аппаратных    комплексов «Погружная

спектрометрическая система для определения радионуклидного состава воды и донных отложений ПССВ» (далее - ПССВ) основан на преобразовании энергии гамма-квантов среды в чувствительном объёме детектора измерительного спектрометрического канала ПССВ в электрические импульсы пропорциональной амплитуды с последующей их регистрацией многоканальным анализатором импульсов.

Методами цифровой обработки принятый сигнал формируется и фильтруется с целью определения амплитуды сигнала, которая пропорциональна энергии зарегистрированного гамма-кванта. Коды измеренных амплитуд накапливаются в памяти спектрометрического измерительного канала в виде амплитудного спектра и передаются в устройство управления, отображения, документирования и передачи информации для визуализации и обработки информации с целью определения радионуклидного состава радиоактивного загрязнения анализируемой среды.

Для компенсации нестабильностей изделие содержит систему стабилизации спектрометрического тракта, работу которой обеспечивают светодиод, датчик температуры сцинтилляционного детектора и соответствующая логика программируемой логической интегральной схемы детектора.

Автоматизированное управление ПССВ и его работа в различных режимах обеспечиваются поставляемым с ПССВ комплексом программного обеспечения «ГИС Акватория», включающим программные обеспечения «ГИС Акватория» и SpectraLineGP.

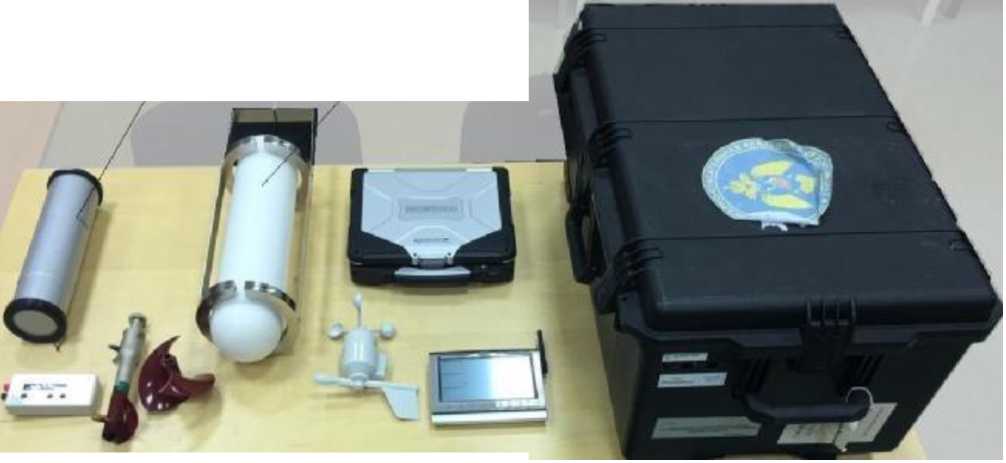

Для применения по назначению ПССВ размещается на плавательном средстве и имеет независимую от носителя систему электропитания.

ПССВ представляет собой совокупность измерительных спектрометрических каналов и вспомогательных устройств, функционирующих как единое целое.

Конструктивно ПССВ состоит из спектрометрических измерительных каналов, выполненных в виде сцинтилляционных блоков детектирования, GPS/ГJЮHACC приемника (при необходимости), блока/устройства питания, зарядки и передачи данных, устройства управления, отображения, документирования и передачи информации (ПК), оснащенного программным обеспечением.

Блоки детектирования погружных измерительных каналов ПССВ монтируются в герметичных капсулах.

ПССВ выпускается в следующих модификациях: базовое исполнение и исполнение 01. Модификации ПССВ отличаются количеством измерительных каналов, глубиной погружения погружного спектрометрического канала, конструкцией блока детектирования и системы электропитания.

ПССВ базового исполнения комплектуется погружным гамма-спектрометрическим датчиком автономного комплекса контроля в герметичной титановой капсуле (БПГСД), выполненным на основе сцинтилляционного блока детектирования из ортогерманата висмута; количество автономных однотипных независимых измерительных каналов БПГСД от 1 до 10; БПГСД выполнен для глубоководного погружения до 400 м.

ПССВ исполнения 01 комплектуется двумя измерительными каналами: бортовым спектрометрическим каналом (БСК) и погружным спектрометрическим каналом (ПСК); бортовой и погружной спектрометрические каналы выполнены из сцинтилляционных блоков детектирования на основе иодида натрия; погружной спектрометрический канал в капролоновой капсуле предназначен для погружения до 30 м, в титановой капсуле - для погружения до 400 м.

ПССВ базового исполнения размещается на погружных аппаратах и имеет автономную систему электропитания от встроенных аккумуляторов. Результаты измерений сохраняются в памяти изделия с заданным интервалом времени. Обработка результатов измерений осуществляется после окончания эксплуатации, демонтажа БПГСД и считывания спектрометрической информации на ПК. Питание БПГСД в режиме считывания информации осуществляется от блока питания и зарядки аккумуляторных батарей.

ПССВ исполнения 01 размещается на наводных плавательных средствах и оснащается собственной системой электропитания или питается от системы электропитания плавательного средства, передача спектрометрической информации и ее обработка на ПК осуществляется в режиме реального времени на плавсредстве. Электропитание БСК и ПСК осуществляется от внешнего источника питания постоянного тока.

Общий вид ПССВ представлен на рисунках 1 и 2. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки, заводского номера и знака утверждения типа представлены на рисунке 3.

Заводской номер наносится типографским способом, методом шелкографии на маркировочную табличку корпуса встроенного в герметичную капсулу блока детектирования погружного спектрометрического канала, на корпус бортового спектрометрического канала ПССВ. Формат заводского номера буквенно - цифровой. Знак поверки в виде наклейки или оттиска поверительного клейма наносится на свидетельство о поверке, в формуляр, в виде наклейки на блоки детектирования погружного и бортового спектрометрических каналов ПССВ.

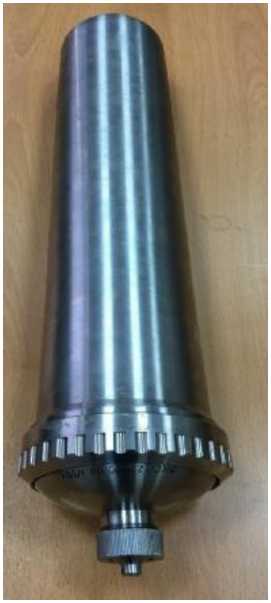

Рисунок 1 - Общий вид ПССВ базового исполнения

Погружной спектрометрический измерительный канал

Бортовой спектрометрический измерительный канал

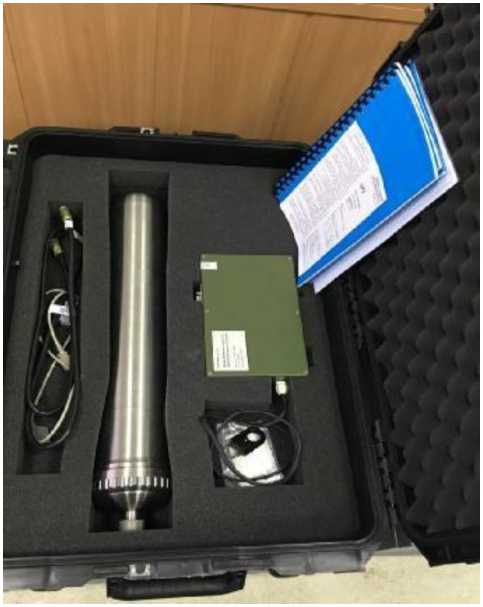

Рисунок 2 - Общий вид ПССВ исполнения 01

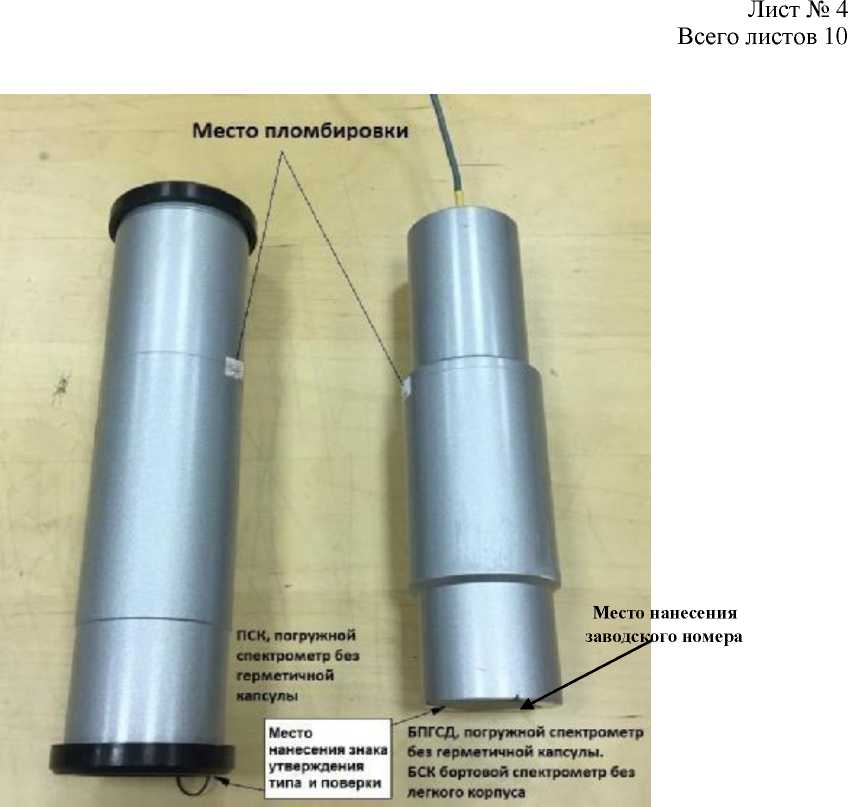

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки, заводского номера и знака утверждения типа

Программное обеспечение

Комплекс программного обеспечения «ГИС Акватория» (комплекс ПО) предназначен для автоматизированного управления ПССВ и включает в себя:

• - ПО серии SpectraLineGP;

• - ПО «ГИС Акватория».

ПО серии SpectraLineGP - спектрометрическое ПО, предназначенное для измерения и обработки спектров гамма-излучения, идентификации радионуклидов, визуализации спектров, передачи результатов измерений для отображения в ПО «ГИС Акватория» и хранения в базе данных на ПК.

ПО SpectraLineGP является метрологически значимой частью комплекса ПО и защищено электронным ключом. Без электронного ключа пользователь не имеет доступа к спектрометрическому устройству с целью несанкционированных модификаций, изменения настроечных констант, их удаления из памяти средства измерений или иных преднамеренных и непреднамеренных изменений метрологически значимой части ПО и результатов измерений.

Уровень защиты ПО SpectraLineGP «высокий» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения SpectraLineGP

ПО «ГИС Акватория» обеспечивает управление режимами работы спектрометрических измерительных каналов ПССВ исполнения 01 в режиме реального времени, обмен данными с ПО серии SpectraLineGP и GPS/rjIOHACC приемником, отображение результатов измерений на геоинформационной картографической платформе (ГИС), индикацию уровней загрязнения радионуклидами акватории в точке измерения, защиту метрологически значимого ПО SpectraLineGP от несанкционированного доступа к изменению настроек.

ПО «ГИС Акватория» защищено паролем и авторизацией пользователей, что обеспечивает «средний» уровень защиты в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 2 - Идентификационные данные ПО «ГИС Акватория»

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические

наносится типографским способом или специальным штемпелем на титульные листы руководств по эксплуатации, методом шелкографии на внешний шильдик корпуса встроенного в герметичную капсулу блока детектирования погружного спектрометрического канала, на корпус бортового спектрометрического канала ПССВ.

Таблица 5 - Комплектность ПССВ базового исполнения

Таблица 6 - Комплектность ПССВ исполнения 01

приведены в разделе 2 «Использование по назначению» документа ЛСРН.412131.411-01.00 РЭ «Программно-аппаратный комплекс «Погружная спектрометрическая система для определения радионуклидного состава воды и донных отложений». Руководство по эксплуатации» и в разделе 2 «Подготовка к работе и порядок работы» документа ИМЯН.412131.411 РЭ «Программно-аппаратные комплексы «Погружная спектрометрическая система для определения радионуклидного состава воды и донных отложений ПССВ». Базовое исполнение. «Погружной гамма-спектрометрический датчик автономного комплекса контроля в герметичной титановой капсуле». Руководство по эксплуатации».

ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерений основных параметров;

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия;

ЛСРН.412131.411-00.00ТУ Программно-аппаратные комплексы «Погружная спектрометрическая система для определения радионуклидного состава воды и донных отложений ПССВ». Групповые технические условия;

ЛСРН.412131.411-01.00ТУ Программно-аппаратные комплексы «Погружная спектрометрическая система для определения радионуклидного состава воды и донных отложений ПССВ». Исполнение 01. Технические условия;

ИМЯН.412131.411 ТУ Погружной гамма-спектрометрический датчик автономного комплекса контроля в герметичной титановой капсуле БПГСД. Технические условия.

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЛСРМ» (ООО «НИЦ «ЛСРМ»)

ИНН 7735082718

Адрес: 124460, г. Москва, г. Зеленоград, ул. Конструктора Гуськова, д. 6, стр. 1 Юридический адрес: 111024, г. Москва, ул. Авиамоторная, д. 50, стр. 1, эт. 2, помещ. 216

Телефон/факс: +7 (499) 450-29-32

E-mail: info@niclsrm.ruWeb-сайт www.niclsrm.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рп.Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон: +7 (495) 526-63-00

Факс: +7 (495) 526-63-00

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
