МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

16 августа 2018 г.

Москва

О внесении изменений в описание типа на весы электронные M-ER

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г, № 29940) (далее — Административный регламент) и в связи с обращением ООО «Меркурий» б/д № 014/10 приказываю:

• 1. Внести изменения в описание типа на весы электронные M-ER, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 55632-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

--------------------------------Ч

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDCO11E780DAE0071BlB53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20,11.2018

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «16» августа 2018 г. №1703

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные M-ER

Весы электронные M-ER предназначены для статического измерения массы.

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый выходной сигнал, изменяющийся пропорционально массе взвешиваемого груза. Далее аналоговый электрический сигнал в устройстве обработки аналоговых данных преобразуется в цифровой вид и через устройство обработки цифровых данных передается на цифровой дисплей для индикации массы взвешенного груза.

Конструктивно весы состоят из корпуса, грузоприемного устройства (далее - ГПУ) с весоизмерительными тензорезисторными датчиками, клавиатуры, первичного и/или вторичного цифровых дисплеев: массы, цены, стоимости. Первичный дисплей может располагаться на корпусе весов на стойке или может быть соединен с ГПУ гибким кабелем, как показано на рисунках 1, 3, 4; вторичный дисплей располагается на стойке как показано на рисунке 2.

Весы выпускаются в различных модификациях, отличающихся исполнениями, метрологическими характеристиками, размерами ГПУ, набором исполняемых сервисных функций, наличием стойки с первичным или вторичным дисплеем или их отсутствием.

Весы выпускаются однодиапазонными и двухинтервальными.

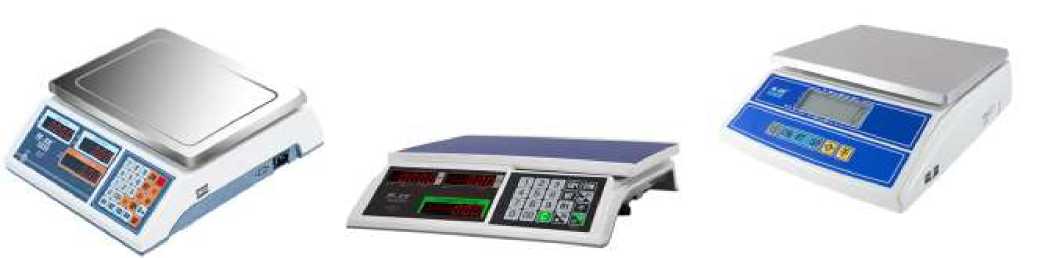

Рисунок 1 - Весы настольного исполнения со встроенным дисплеем

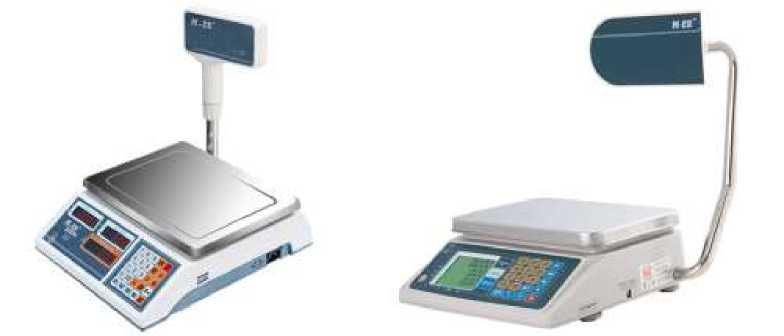

Рисунок 2 - Весы настольного исполнения с вторичным дисплеем на стойке

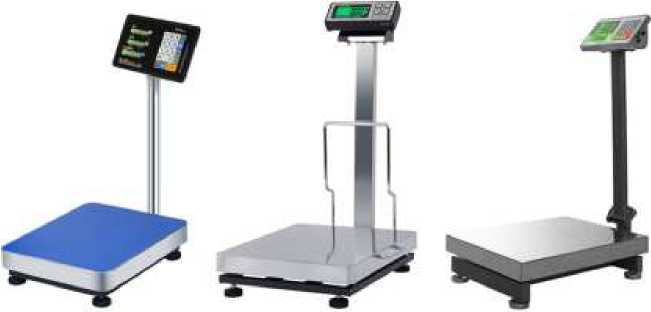

Рисунок 3 - Весы напольного исполнения с первичным дисплеем на стойке

Рисунок 4 - Весы напольного исполнения с первичным дисплеем на гибком кабеле

Весы имеют следующие устройства и функции:

- устройство индикации отклонения от нуля (ГОСТ OIML R 76-1-2011, п. 4.5.5);

- устройство первоначальной установки нуля весов (ГОСТ OIML R 76-1-2011, п. Т.2.7.2.4);

- устройство автоматической и полуавтоматической установки нуля (ГОСТ OIML R 76-1-2011, п.п. Т.2.7.2.2, Т.2.7.2.3);

- устройство слежения за нулем (ГОСТ OIML R 76-1-2011, п. Т.2.7.3);

- устройство выборки массы тары (ГОСТ OIML R 76-1-2011, п. Т.2.7.4);

- устройство сигнализации о перегрузке (звуковой и визуальной).

Питание весов осуществляется от сети переменного тока, или встраиваемых перезаряжаемых, или неперезаряжаемых батарей.

В весах предусмотрены следующие режимы работы (ГОСТ OIML R 76-1-2011, п.4.20):

- счетный режим;

- суммирование;

- статистическая обработка;

- вычисление процентных соотношений.

Обозначение весов при заказе имеет вид M-ER [XYZ][K]-[Max].[d]

где M-ER - обозначение типа весов;

X и Z - цифры от 1 до 9 - внутризаводские идентификаторы серии разработки сборки;

Y - 2 или 3 - условное обозначение исполнения:

2 - исполнение настольное;

3 - исполнение напольное.

К - A, B, C, M, X, P, U, L, F, D - условное обозначение конструктивных особенностей и сервисных функций:

где A - наличие перезаряжаемого элемента питания (аккумулятора);

B - наличие сменного элемента питания (батарейки );

C - наличие в весах счетного режима;

M - клавиатура с дополнительными функциональными клавишами;

X - клавиатура с увеличенным количеством кнопок быстрого вызова сохраненной цены за килограмм;

P - дисплей располагается на стойке;

U - уменьшенный по сравнению со стандартным размер грузоприемной платформы;

L - грузоприемная платформа увеличенных размеров;

F - упрощенная модификация весов с индикатором массы;

D - дополнительный (внешний) дисплей с информацией о массе.

Max - максимальное значение нагрузки в килограммах;

d - действительная цена деления в граммах (d1/d2) - для двухинтервальных модификаций.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой , которая находится на нижней, или задней поверхности весов, в зависимости от исполнения, как показано на рисунке 5.

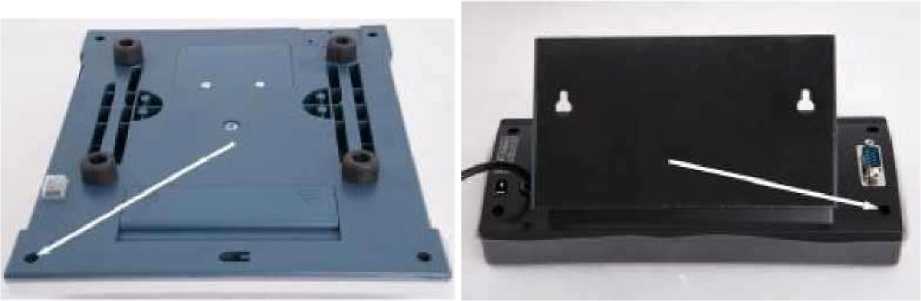

а) пломбирование настольных весов б) пломбирование напольных весов

Рисунок 5 - Схема пломбирования весов

Идентификационным признаком ПО служит идентификационное наименование, которое отображается на дисплее при включении весов. Защита от преднамеренных изменений ПО обеспечивается одноразовой зашивкой ПО в память, интегрированную в кристалл микропроцессора. Защита от несанкционированного изменения метрологических параметров осуществляется с помощью входа в режим калибровки через ввод пароля, а также неизменяемого счетчика количества калибровок.

ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Класс точности по ГОСТ OIML R 76-1-2011 .............................................. средний (III).

Значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного деления (e), действительной цены деления (d), пределов допускаемой погрешности при поверке (mpe), в соответствующих интервалах взвешивания в зависимости от модификаций весов для однодиапазонных весов приведены в таблице 2, а для двухинтервальных в таблице 3.

Таблица 2

Таблица 3

Окончание таблицы 3

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Влияние устройства установки нуля на результат взвешивания, кг ..................................... 0,25 е.

Предельная нагрузка (Lim), % от Max, не более

Показания индикации массы, кг, не более......................................................................... Max + 9e.

Диапазон установки на нуль и слежения за нулём (суммарный), % от Max

Диапазон первоначальной установки нуля, % от Max

Диапазон выборки массы тары (T^-), % от Max.............................................................. от 0 до 100.

Условия эксплуатации:

- диапазон температуры (кроме модификаций M-ER[XYZ][K]-[6].[1], M-ER[XYZ][K]-[15].[2], M-ER[XYZ][K]-[30].[5], M-ER[XYZ][K]-[32].[5]), °С от - 10 до + 40;

- диапазон температуры (для модификаций M-ER[XYZ][K]-[6].[1], M-ER[XYZ][K]-[15].[2], M-ER[XYZ][K]-[30].[5], M-ER[XYZ][K]-[32].[5]), °С от + 5 до + 40;

- относительная влажность, %                               до 85, при температуре 40 ^оС,

без конденсации влаги.

Электрическое питание:

- от сети переменного тока:

- напряжением, В............................................................................................ от 187 до 242;

- частотой, Гц...................................................................................................... от 49 до 51;

- от встраиваемых элементов питания, В ........................................................................................6.

Средний срок службы, лет .................................................................................................................7.

Масса и габаритные размеры модификаций приведены в таблице 4.

Таблица 4

наносится фотохимическим способом на маркировочную табличку, закреплённую на корпусе весов, и типографским способом на титульные листы эксплуатационной документации.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА «Методика поверки весов»).

Основные средства поверки - гири класса точности М1-2 по ГОСТ OIML R 111-1-2009 «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3, M3. Метрологические и технические требования».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

Техническая документация изготовителя.

Фирма «MERCURY WP TECH GROUP CO., LTD», Корея

Адрес: 648-59, Gongreung-Dong Nowon-Ku, Seoul, Korea

Тел. (86) 188-05-05-188-6

Общество с ограниченной ответственностью «Меркурий» (ООО «Меркурий») ИНН 7719750566

Адрес: г. Москва, ул. Старослободская, д. 16/17

Тел. (факс): (495) 651-65-15

Web-сайт: www.mercury-equipment.ru; E-mail: office@mercury-equipment.ru

Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ» (ГЦИ СИ ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8

Тел./факс: (495) 491-78-12; Е-mail: sittek@mail.ru

Аттестат аккредитации ГЦИ СИ ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № 30092-10 от 30.09.2011 г.

В части вносимых изменений

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Тел. (факс): (495) 437-5577, 437-5666

Web-сайт: www.vniims.ru; E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
