МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

13 декабря 2021 г.

2833

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

  • 2.  Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

  • 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

    Приказ Росстандарта №2833 от 13.12.2021, https://oei-analitika.ru

    Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

    Руководитель

    Приказ Росстандарта №2833 от 13.12.2021, https://oei-analitika.ru

    Сертификат: 0288B28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович

    Действителен: с 29.12.2020 до 29.12.2021

    Шалаев




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «13» декабря 2021 г. № 2833

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика

поверки

Добавляемый изготовитель

Заявитель

Юридическое лицо, проводившее

испытания

1

2

3

4

5

6

7

8

9

10

11

12

1.

Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) Дзержинской ТЭЦ филиала «Нижегородский» ПАО «Т Плюс»

010

65893-16

Филиал «Нижегородский» Публичное акционерное общество

«Т Плюс» (ПАО «Т Плюс»), г. Нижний Новгород

МП 65893-16

МП 15-2021

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»), г. Владимир

ООО

«АСЭ», г. Владимир

Общество с ограниченной ответственностью научно-производственное предприятие «Петро лайн-А» (ООО НПП «Петро лайн-А»), Республика Татарстан, Тукаеве кий район, деревня Малая Шильна

-

МП 242-112-

МП 242-112-

-

Общество с

ФГУП

2017

2021

ограниченной

«ВНИИМ им.

ответственностью

ДИ.

научно-

Менделеева»,

производственное

г. Санкт-

предприятие «Петро лайн-А» (ООО НПП «Петро лайн-А»),

Петербург

Республика Татарстан, г. Набережные

Челны

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «13» декабря 2021 г. № 2833

Лист № 1 Регистрационный № 65893-16 Всего листов 21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Дзержинской ТЭЦ филиала «Нижегородский» ПАО «Т Плюс»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Дзержинской ТЭЦ филиала «Нижегородский» ПАО «Т Плюс» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии и мощности, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счётчики активной и реактивной электрической энергии, вторичные измерительные цепи и технические средства приёма-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблице 2.

  • 2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных RTU-327 (УСПД) и каналообразующую аппаратуру.

  • 3- й уровень - информационно-вычислительный комплекс (ИВК) включает в себя коммуникационный сервер на базе УСПД RTU-327, сервер баз данных (далее - сервер БД), программное обеспечение (ПО) «АльфаЦЕНТР», устройство синхронизации системного времени (УССВ) УССВ-2, автоматизированные рабочие места (далее - АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Устройства третьего уровня входят в состав АИИС КУЭ Сормовской ТЭЦ Филиала «Нижегородский» ПАО «Т Плюс» (Госреестр № 62231-15).

Измерительные каналы (ИК) состоят из трех уровней АИИС КУЭ.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счётчика электрической энергии. В счётчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы и напряжения переменного тока в микропроцессоре счётчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с.

Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение вычисленных мгновенных значений мощности на интервале времени усреднения 30 мин.

Для ИК №№ 46, 49, 50 цифровой сигнал с выходов счётчиков по проводным линиям связи поступает на входы GSM-модема, далее по каналу связи стандарта GSM - на входы УСПД. Для остальных ИК цифровой сигнал с выходов счётчиков по проводным линиям связи через преобразователь RS-485/Ethernet и каналу связи сети Ethernet поступает на коммутатор и далее по волоконно-оптической линии связи (ВОЛС) через преобразователь ВОЛС/Ethernet - на входы УСПД. В УСПД осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, накопление, хранение и передача полученных данных на коммуникационный сервер по локальной вычислительной сети Дзержинской ТЭЦ. При отказе основного канала связи передача полученных данных на коммуникационный сервер выполняется по резервному каналу связи, организованному на базе сотовой сети стандарта GSM.

Коммуникационный сервер передаёт измерительную информацию по каналу связи сети Ethernet на сервер БД, где осуществляется дальнейшая обработка, формирование и хранение поступающей информации, резервное копирование базы данных, оформление отчётных документов.

Передача информации в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта оптового рынка электроэнергии (ОРЭ), которая осуществляется на АРМ, в филиал АО «СО ЕЭС» Нижегородское РДУ и в другие смежные субъекты ОРЭ, осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов формата 80020 в соответствии с Приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояния средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровни ИИК, ИВКЭ и ИВК. АИИС КУЭ оснащена УССВ-2, синхронизирующим часы измерительных компонентов системы по сигналам проверки времени, получаемым от ГЛОНАСС-приемника.

Сравнение показаний часов коммуникационного сервера с УССВ осуществляется 1 раз в 3 минуты, корректировка часов коммуникационного сервера производится при расхождении с УССВ на величину более ±1 с.

Сравнение показаний часов сервера БД с часами коммуникационного сервера осуществляется при каждом сеансе связи, корректировка часов сервера БД производится при расхождении с часами коммуникационного сервера на величину более ±1 с. Сравнение показаний часов УСПД с часами коммуникационного сервера осуществляется при каждом сеансе связи, корректировка часов УСПД производится при расхождении с часами коммуникационного сервера на величину более ±1 с.

Сравнение показаний часов счётчиков с часами УСПД производится во время сеанса связи. Корректировка часов счётчиков осуществляется при расхождении показаний часов счётчика и часов УСПД на величину более ±1 с. Передача информации от счётчика до УСПД, от УСПД до коммуникационного сервера реализована с помощью каналов связи, задержки в которых составляют 0,2 с.

Погрешность СОЕВ составляет не более ±5 с.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер указывается в паспорте-формуляре на систему автоматизированную информационноизмерительную коммерческого учета электроэнергии (АИИС КУЭ) Дзержинской ТЭЦ филиала «Нижегородский» ПАО «Т Плюс».

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню «средний» в соответствии Р 50.2.077-2014. Метрологически значимая часть ПО указана в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ac metrology.dll

Номер версии (идентификационный номер) ПО

Не ниже 12.1

Цифровой идентификатор ПО

3E736B7F380863F44CC8E6F7BD211C54

Алгоритм вычисления цифрового идентификатора

MD5

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ приведен в таблице 2. Метрологические характеристики АИИС КУЭ приведены в таблицах 3 и 4.

Основные технические характеристики измерительных каналов (ИК) приведены в таблице 5.

Таблица 2 - Состав ИК АИИС КУЭ

ИК

Наименование точки измерений

Состав ИК АИИС КУЭ

Вид энергии

Трансформатор тока

Трансформатор напряжения

Счетчик

УСПД (ИВК)

УСПД (ИВКЭ)

УССВ

Сервер

1

2

3

4

5

6

7

8

9

10

1

Дзержинская ТЭЦ

ТГ-1

ТШВ-15

Ктт=8000/5

Кл. т. 0,5 Рег. № 1836-63

НОЛ.08

Ктн=6000/^3: 100/V3

Кл. т. 0,5 Рег. № 3345-04

Альфа А1800

Кл. т 0,2S/0,5 Рег. № 31857-20

RTU-327 Рег. № 41907-09

RTU-327 Рег. № 41907-09

УССВ-2 Рег. № 54074-13

Proliant DL360 Gen10

Активная

Реактивная

2

Дзержинская ТЭЦ ТГ-2

ТШ-20

Ктт=10000/5

Кл. т. 0,2

Рег. № 8771-09

ЗНОЛ.06

Ктн=10000/^3: 100/V3

Кл. т. 0,5 Рег. № 3344-08

Альфа А1800

Кл. т 0,2S/0,5 Рег. № 31857-20

Активная

Реактивная

3

Дзержинская ТЭЦ ГТУ-3

IRB-260

Ктт=12000/1

Кл. т. 0,2

Рег. № 34312-07

GSE-10

Ктн=10500/^3: 100/V3

Кл. т. 0,5 Рег. № 34311-07

Альфа А1800

Кл. т 0,2S/0,5 Рег. № 31857-20

Активная

Реактивная

1

2

3

4

5

6

7

8

9

10

4

Дзержинская ТЭЦ ТГ-4

ТШЛ-20

Ктт=8000/5

Кл. т. 0,2S

Рег. № 36053-07

ЗНОЛПМ

Ктн=6000/^3: 100/V3 Кл. т. 0,5 Рег. № 46738-11

Альфа А1800

Кл. т 0,2S/0,5 Рег. № 31857-20

RTU-327 Рег. № 41907-09

RTU-327 Рег. № 41907-09

УССВ-2 Рег. № 54074-13

Proliant DL360 Gen10

Активная

Реактивная

5

Дзержинская ТЭЦ ТГ-5

ТШЛ-20

Ктт=8000/5

Кл. т. 0,2

Рег. № 36053-07

ЗНОЛ.06

Ктн=10000/^3: 100/V3

Кл. т. 0,2 Рег. № 3344-04

Альфа А1800

Кл. т 0,2S/0,5 Рег. № 31857-20

Активная

Реактивная

6

Дзержинская ТЭЦ ТГ -6

ТШЛ-20

Ктт=8000/5 Кл. т. 0,2

Рег. № 36053-07

ЗНОМ-20-63

Ктн=18000/^3: 100/V3

Кл. т. 0,5 Рег. № 51674-12

Альфа А1800

Кл. т 0,2S/0,5 Рег. № 31857-20

Активная

Реактивная

7

Дзержинская ТЭЦ, ОРУ-110 кВ, ВЛ Блочная-6

ТФЗМ 110Б-1У1

Ктт=2000/5

Кл. т. 0,5

Рег. № 2793-88

НКФ-110-57 У1

Ктн=110000/^3: 100/V3

Кл. т. 0,5

Рег. № 14205-94

Альфа А1800

Кл. т 0,2S/0,5 Рег. № 31857-20

Активная

Реактивная

8

Дзержинская ТЭЦ,

ОРУ-110 кВ, ВЛ Блочная

ТВ

Ктт=1000/5 Кл. т 0,5

Рег. № 19720-00

НКФ-110-83 У1

Ктн=110000/^3: 100/V3

Кл. т. 0,5

Рег. № 1188-84

Альфа А1800

Кл. т 0,2S/0,5 Рег. № 31857-20

Активная

Реактивная

9

Дзержинская ТЭЦ,

ЗРУ-110 кВ, яч. 1, ВЛ-123

SB 0,8

Ктт=600/5

Кл. т 0,2S Рег. № 20951-06

НАМИ-110

УХЛ1 Ктн=110000/^3: 100/V3

Кл. т. 0,2 Рег. № 24218-08

Альфа А1800

Кл. т 0,2S/0,5 Рег. № 31857-20

Активная

Реактивная

10

Дзержинская ТЭЦ,

ЗРУ-110 кВ, яч. 3, ВЛ-130

SB 0,8

Ктт=600/5

Кл. т 0,2S Рег. № 20951-06

НАМИ-110

УХЛ1 Ктн=110000/^3: 100/V3

Кл. т. 0,2 Рег. № 24218-08

Альфа А1800

Кл. т 0,2S/0,5 Рег. № 31857-20

Активная

Реактивная

11

Дзержинская ТЭЦ,

ЗРУ-110 кВ, яч. 15, ВЛ-142

SB 0,8

Ктт=600/5

Кл. т 0,2S Рег. № 20951-06

НАМИ-110

УХЛ1 Ктн=110000/^3: 100/V3

Кл. т. 0,2 Рег. № 24218-08

Альфа А1800

Кл. т 0,2S/0,5 Рег. № 31857-20

Активная

Реактивная

12

Дзержинская ТЭЦ, ЗРУ-110 кВ, яч. 19, ВЛ-149

SB 0,8

Ктт=600/5

Кл. т 0,2S Рег. № 20951-06

НАМИ-110

УХЛ1 Ктн=110000/^3: 100/V3

Кл. т. 0,2 Рег. № 24218-08

Альфа А1800

Кл. т 0,2S/0,5 Рег. № 31857-20

Активная

Реактивная

1

2

3

4

5

6

7

8

9

10

13

Дзержинская ТЭЦ, ЗРУ-110 кВ, яч. 13, ВД-153

SB 0,8 Ктт=1000/5 Кл. т 0,2S Рег. № 20951-06

НАМИ-110

УХЛ1 Ктн=110000/^3:

100/V3

Кл. т. 0,2 Рег. № 24218-08

Альфа А1800

Кл. т 0,2S/0,5 Рег. № 31857-20

RTU-327 Рег. № 41907-09

RTU-327 Рег. № 41907-09

УССВ-2 Рег. № 54074-13

Proliant DL360 Gen10

Активная

Реактивная

14

Дзержинская ТЭЦ,

ЗРУ-110 кВ, яч. 5, ВЛ-157

SB 0,8

Ктт=600/5

Кл. т 0,2S Рег. № 20951-06

НАМИ-110

УХЛ1 Ктн=110000/^3: 100/V3

Кл. т. 0,2 Рег. № 24218-08

Альфа А1800

Кл. т 0,2S/0,5 Рег. № 31857-20

Активная

Реактивная

15

Дзержинская ТЭЦ,

ЗРУ-110 кВ, яч. 7, ВЛ-158

SB 0,8

Ктт=600/5

Кл. т 0,2S Рег. № 20951-06

НАМИ-110

УХЛ1 Ктн=110000/^3: 100/V3

Кл. т. 0,2 Рег. № 24218-08

Альфа А1800

Кл. т 0,2S/0,5 Рег. № 31857-20

Активная

Реактивная

16

Дзержинская ТЭЦ, ОВ-110

SB 0,8

Ктт=600/5

Кл. т 0,2S Рег. № 20951-06

НАМИ-110

УХЛ1 Ктн=110000/^3: 100/V3

Кл. т. 0,2 Рег. № 24218-08

Альфа А1800

Кл. т 0,2S/0,5 Рег. № 31857-20

Активная

Реактивная

17.1

Дзержинская ТЭЦ,

ГРУ-6 кВ, 1. сек., яч. 4, ф. 4Ш линия

А

ТЛО-10

Ктт=1500/5 Кл. т 0,2S

Рег. № 25433-11

НТМИ-6

Ктн=6000/100

Кл. т. 0,5 Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5 Рег. № 31857-20

Активная

Реактивная

17.2

Дзержинская ТЭЦ,

ГРУ-6 кВ, 1 сек., яч. 4, ф. 4Ш линия

Б

ТЛО-10

Ктт=1500/5

Кл. т 0,2S Рег. № 25433-11

НТМИ-6

Ктн=6000/100

Кл. т. 0,5 Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5 Рег. № 31857-11

Активная

Реактивная

18.1

Дзержинская ТЭЦ,

ГРУ-6 кВ, 1 сек., яч. 8, ф. 8Ш линия

А

ТЛО-10

Ктт=1000/5

Кл. т 0,2S Рег. № 25433-11

НОМ-6

Ктн=6000/100

Кл. т. 0,5

Рег. № 159-49

НТМИ-6

Ктн=6000/100

Кл. т. 0,5 Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5 Рег. № 31857-20

Активная

Реактивная

1

2

3

4

5

6

7

8

9

10

18.2

Дзержинская ТЭЦ,

ГРУ-6 кВ, 1 сек., яч.8, ф. 8Ш линия Б

ТЛО-10

Ктт=1000/5

Кл. т 0,2S Рег. № 25433-11

НОМ-6

Ктн=6000/100 Кл. т. 0,5

Рег. № 159-49

НТМИ-6

Ктн=6000/100 Кл. т. 0,5

Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-11

о о

о О'

■'Г £

Lh о СЦ Г-(N СП в

о о

о О'

■'Г £

Lh о СЦ Г-(N СП е

СП

1 п-го п-1Г) £

1-1 о сц (N

■ га и и

о ’й

3

S сп

I ё

Активная

Реактивная

19.1

Дзержинская ТЭЦ,

ГРУ-6 кВ, 1 сек., яч. 9, ф. 9Ш линия А

ТЛО-10

Ктт=1000/5

Кл. т 0,2S Рег. № 25433-11

НОМ-6

Ктн=6000/100

Кл. т. 0,5

Рег. № 159-49

НТМИ-6

Ктн=6000/100

Кл. т. 0,5 Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-20

Активная

Реактивная

19.2

Дзержинская ТЭЦ,

ГРУ- 6 кВ, 1 сек., яч.9, ф. 9Ш линия Б

ТЛО-10

Ктт=1000/5 Кл. т 0,2S Рег. № 25433-11

НОМ-6

Ктн=6000/100

Кл. т. 0,5

Рег. № 159-49

НТМИ-6

Ктн=6000/100

Кл. т. 0,5 Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-11

Активная

Реактивная

20.1

Дзержинская ТЭЦ,

ГРУ-6 кВ, 1 сек., яч. 10, ф. 10Ш линия А

ТЛО-10

Ктт=1000/5

Кл. т 0,2S Рег. № 25433-11

НОМ-6

Ктн=6000/100

Кл. т. 0,5

Рег. № 159-49

НТМИ-6

Ктн=6000/100

Кл. т. 0,5 Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-20

Активная

Реактивная

20.2

Дзержинская ТЭЦ,

ГРУ-6 кВ, 1 сек., яч. 10, ф. 10Ш линия Б

ТЛО-10

Ктт=1000/5

Кл. т 0,2S Рег. № 25433-11

НОМ-6

Ктн=6000/100

Кл. т. 0,5

Рег. № 159-49

НТМИ-6

Ктн=6000/100

Кл. т. 0,5 Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-11

Активная

Реактивная

1

2

3

4

5

6

7

8

9

10

21.1

Дзержинская ТЭЦ,

ГРУ-6 кВ, 1 сек., яч. 14, ф. 14Ш линия А

ТЛО-10

Ктт=1000/5

Кл. т 0,2S Рег. № 25433-11

НОМ-6

Ктн=6000/100 Кл. т. 0,5

Рег. № 159-49

НТМИ-6

Ктн=6000/100 Кл. т. 0,5

Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-20

о о

о О'

■'Г £

Lh о СЦ Г-(N СП в

о о

о О'

■'Г £

Lh о СЦ Г-(N СП е

СП

1 п-го п-1Г) £

1-1 о сц (N

■ га и и

о ’й

3

S сп

I ё

Активная

Реактивная

21.2

Дзержинская ТЭЦ,

ГРУ-6 кВ, 1 сек., яч. 14, ф. 14Ш линия Б

ТЛО-10

Ктт=1000/5

Кл. т 0,2S Рег. № 25433-11

НОМ-6

Ктн=6000/100

Кл. т. 0,5

Рег. № 159-49

НТМИ-6

Ктн=6000/100

Кл. т. 0,5 Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-11

Активная

Реактивная

22.1

Дзержинская ТЭЦ,

ГРУ-6 кВ, 1 сек., яч. 15, ф. 15Ш линия А

ТЛО-10

Ктт=1500/5

Кл. т 0,2S Рег. № 25433-11

НОМ-6

Ктн=6000/100

Кл. т. 0,5

Рег. № 159-49

НТМИ-6

Ктн=6000/100

Кл. т. 0,5 Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-20

Активная

Реактивная

22.2

Дзержинская ТЭЦ,

ГРУ-6 кВ, 1 сек., яч. 15, ф. 15Ш линия Б

ТЛО-10

Ктт=1500/5

Кл. т 0,2S Рег. № 25433-11

НОМ-6

Ктн=6000/100

Кл. т. 0,5

Рег. № 159-49

НТМИ-6

Ктн=6000/100

Кл. т. 0,5

Рег. № 831-53

Альфа А1800

Кл. т 0,5S/1,0

Рег. № 31857-11

Активная

Реактивная

23

Дзержинская ТЭЦ,

ГРУ-6 кВ, 1 сек., яч. 16, КЛ 6 кВ ф.

16Ш

ТПОЛ-10

Ктт=600/5 Кл. т 0,5

Рег. № 1261-59

НОМ-6

Ктн=6000/100 Кл. т. 0,5

Рег. № 159-49

НТМИ-6

Ктн=6000/100 Кл. т. 0,5

Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-20

Активная

Реактивная

1

2

3

4

5

6

7

8

9

10

24.1

Дзержинская ТЭЦ,

ГРУ-6 кВ, 1 сек., яч. 17, ф. 17Ш линия А

ТЛО-10

Ктт=1000/5

Кл. т 0,2S Рег. № 25433-11

НОМ-6

Ктн=6000/100 Кл. т. 0,5

Рег. № 159-49

НТМИ-6

Ктн=6000/100 Кл. т. 0,5

Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5 Рег. № 31857-20

04 о

о О'

■'Г £

Lh о СЦ г

СП

04 о

о О'

■'Г £

Lh о СЦ г-CN СП е

сп

1

го

1Г) £

1-1 о сц сч

1 га и и с*1

о

§

О о 40

СП

U

Q

1 £

Активная

Реактивная

24.2

Дзержинская ТЭЦ,

ГРУ-6 кВ, 1 сек., яч. 17, ф. 17Ш линия Б

ТЛО-10

Ктт=1000/5

Кл. т 0,2S Рег. № 25433-11

НОМ-6

Ктн=6000/100 Кл. т. 0,5

Рег. № 159-49

НТМИ-6

Ктн=6000/100 Кл. т. 0,5

Рег. № 831-53

Альфа А1800

Кл. т 0,5S/1,0 Рег. № 31857-11

Активная

Реактивная

25.1

Дзержинская ТЭЦ,

ГРУ-6 кВ, 1 сек., яч. 19, ф. 19Ш линия А

ТЛО-10

Ктт=1000/5

Кл. т 0,2S Рег. № 25433-11

НОМ-6

Ктн=6000/100 Кл. т. 0,5

Рег. № 159-49

НТМИ-6

Ктн=6000/100 Кл. т. 0,5

Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5 Рег. № 31857-20

Активная

Реактивная

25.2

Дзержинская ТЭЦ,

ГРУ-6 кВ, 1 сек., яч. 19, ф. 19Ш линия Б

ТЛО-10

Ктт=1000/5

Кл. т 0,2S Рег. № 25433-11

НОМ-6

Ктн=6000/100 Кл. т. 0,5

Рег. № 159-49

НТМИ-6

Ктн=6000/100 Кл. т. 0,5

Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-11

Активная

Реактивная

26

Дзержинская ТЭЦ,

ГРУ-6 кВ, 2 сек., яч. 26, КЛ 6 кВ ф.

26Ш

ТПОЛ-10

Ктт=1000/5 Кл. т 0,5

Рег. № 1261-59

НТМИ-6

Ктн=6000/100

Кл. т. 0,5 Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5 Рег. № 31857-20

Активная

Реактивная

27.1

Дзержинская ТЭЦ,

ГРУ-6 кВ, 2 сек., яч. 32, ф. 32Ш линия А

ТЛО-10

Ктт=1000/5

Кл. т 0,2S Рег. № 25433-11

НТМИ-6

Ктн=6000/100

Кл. т. 0,5 Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5 Рег. № 31857-20

Активная

Реактивная

27.2

Дзержинская ТЭЦ,

ГРУ-6 кВ, 2 сек., яч. 32, ф. 32Ш линия Б

ТЛО-10

Ктт=1000/5

Кл. т 0,2S Рег. № 25433-11

НТМИ-6

Ктн=6000/100

Кл. т. 0,5 Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-11

Активная

Реактивная

1

2

3

4

5

6

7

8

9

10

28.1

Дзержинская ТЭЦ,

ГРУ-6 кВ, 2 сек., яч. 33, ф. 33Ш линия А

ТЛО-10

Ктт=800/5

Кл. т 0,2S

Рег. № 25433-11

НОМ-6

Ктн=6000/100

Кл. т. 0,5

Рег. № 159-49

НТМИ-6

Ктн=6000/100

Кл. т. 0,5 Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5 Рег. № 31857-20

о о

о О'

■'Г £

Lh о СЦ Г-(N СП е

СП

1

го

1Г) £

1-1 о сц (N

■ га и и

о

8 с о 40 сп

J £

Активная

Реактивная

28.2

Дзержинская ТЭЦ,

ГРУ-6 кВ, 2 сек., яч. 33, ф. 33Ш линия Б

ТЛО-10

Ктт=800/5

Кл. т 0,2S

Рег. № 25433-11

НОМ-6

Ктн=6000/100

Кл. т. 0,5

Рег. № 159-49

НТМИ-6

Ктн=6000/100

Кл. т. 0,5 Рег. № 831-53

Альфа А1800

Кл. т 0,5S/1,0 Рег. № 31857-11

Активная

Реактивная

29.1

Дзержинская ТЭЦ,

ГРУ-6 кВ, 2 сек., яч. 34, ф. 34Ш линия А

ТЛО-10

Ктт=1000/5 Кл. т 0,2S

Рег. № 25433-11

НТМИ-6

Ктн=6000/100

Кл. т. 0,5 Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5 Рег. № 31857-20

1

о О'

■'Г £

Lh о СЦ Г-(N СП в

Активная

Реактивная

29.2

Дзержинская ТЭЦ,

ГРУ-6 кВ, 2 сек., яч. 34, ф. 34Ш линия Б

ТЛО-10

Ктт=1000/5

Кл. т 0,2S Рег. № 25433-11

НТМИ-6

Ктн=6000/100

Кл. т. 0,5 Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5 Рег. № 31857-11

Активная

Реактивная

30.1

Дзержинская ТЭЦ,

ГРУ-6 кВ, 2 сек., яч. 35, ф. 35Ш линия А

ТЛО-10

Ктт=1000/5

Кл. т 0,2S Рег. № 25433-11

НОМ-6

Ктн=6000/100

Кл. т. 0,5

Рег. № 159-49

НТМИ-6

Ктн=6000/100

Кл. т. 0,5 Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5 Рег. № 31857-20

Активная

Реактивная

30.2

Дзержинская ТЭЦ,

ГРУ-6 кВ, 2 сек., яч. 35, ф. 35Ш

линия Б

ТЛО-10

Ктт=1000/5

Кл. т 0,2S Рег. № 25433-11

НОМ-6

Ктн=6000/100

Кл. т. 0,5

Рег. № 159-49

НТМИ-6

Ктн=6000/100

Кл. т. 0,5 Рег. № 831-53

Альфа А1800

Кл. т 0,5S/1,0 Рег. № 31857-11

Активная

Реактивная

1

2

3

4

5

6

7

8

9

10

31.1

Дзержинская ТЭЦ,

ГРУ-6 кВ, 2 сек., яч. 36, ф. 36Ш линия А

ТЛО-10

Ктт=1000/5

Кл. т 0,2S Рег. № 25433-11

НОМ-6

Ктн=6000/100 Кл. т. 0,5

Рег. № 159-49

НОМ-6-77

Ктн=6000/100 Кл. т. 0,5

Рег. № 17158-98

НТМИ-6

Ктн=6000/100 Кл. т. 0,5

Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-20

RTU-327 Рег. № 41907-09

RTU-327 Рег. № 41907-09

УССВ-2 Рег. № 54074-13

Proliant DL360 Gen10

Активная

Реактивная

31.2

Дзержинская ТЭЦ,

ГРУ-6 кВ, 2 сек., яч. 36, ф. 36Ш линия Б

ТЛО-10

Ктт=1000/5

Кл. т 0,2S Рег. № 25433-11

НОМ-6

Ктн=6000/100 Кл. т. 0,5

Рег. № 159-49

НОМ-6-77

Ктн=6000/100 Кл. т. 0,5

Рег. № 17158-98

НТМИ-6

Ктн=6000/100 Кл. т. 0,5

Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-11

Активная

Реактивная

32.1

Дзержинская ТЭЦ,

ГРУ-6 кВ, 2 сек., яч. 37, ф. 37Ш линия А

ТЛО-10

Ктт=1500/5

Кл. т 0,2S Рег. № 25433-11

НОМ-6

Ктн=6000/100

Кл. т. 0,5

Рег. № 159-49

НТМИ-6

Ктн=6000/100

Кл. т. 0,5 Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-20

Активная

Реактивная

32.2

Дзержинская ТЭЦ,

ГРУ-6 кВ, 2 сек., яч. 37, ф. 37Ш линия Б

ТЛО-10

Ктт=1500/5

Кл. т 0,2S Рег. № 25433-11

НОМ-6

Ктн=6000/100

Кл. т. 0,5

Рег. № 159-49

НТМИ-6

Ктн=6000/100

Кл. т. 0,5 Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-11

Активная

Реактивная

1

2

3

4

5

6

7

8

9

10

33.1

Дзержинская ТЭЦ,

ГРУ-6 кВ, 2 сек., яч. 38, ф. 38Ш линия А

ТЛО-10

Ктт=1000/5

Кл. т 0,2S Рег. № 25433-11

НОМ-6

Ктн=6000/100 Кл. т. 0,5

Рег. № 159-49

НОМ-6-77

Ктн=6000/100 Кл. т. 0,5

Рег. № 17158-98

НТМИ-6

Ктн=6000/100 Кл. т. 0,5

Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-20

RTU-327 Рег. № 41907-09

RTU-327 Рег. № 41907-09

УССВ-2 Рег. № 54074-13

Proliant DL360 Gen10

Активная

Реактивная

33.2

Дзержинская ТЭЦ,

ГРУ-6 кВ, 2 сек., яч. 38, ф. 38Ш линия Б

ТЛО-10

Ктт=1000/5

Кл. т 0,2S Рег. № 25433-11

НОМ-6

Ктн=6000/100 Кл. т. 0,5

Рег. № 159-49

НОМ-6-77

Ктн=6000/100 Кл. т. 0,5

Рег. № 17158-98

НТМИ-6

Ктн=6000/100 Кл. т. 0,5

Рег. № 831-53

Альфа А1800

Кл. т 0,5S/1,0

Рег. № 31857-11

Активная

Реактивная

34.1

Дзержинская ТЭЦ,

ГРУ-6 кВ, 2 сек., яч. 39, ф. 39Ш линия А

ТЛО-10

Ктт=600/5

Кл. т 0,2S

Рег. № 25433-11

НОМ-6

Ктн=6000/100

Кл. т. 0,5

Рег. № 159-49

НТМИ-6

Ктн=6000/100

Кл. т. 0,5 Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-20

Активная

Реактивная

34.2

Дзержинская ТЭЦ,

ГРУ-6 кВ, 2 сек., яч. 39, ф. 39Ш линия Б

ТЛО-10

Ктт=600/5

Кл. т 0,2S

Рег. № 25433-11

НОМ-6

Ктн=6000/100

Кл. т. 0,5

Рег. № 159-49

НТМИ-6

Ктн=6000/100

Кл. т. 0,5 Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-11

Активная

Реактивная

1

2

3

4

5

6

7

8

9

10

35.1

Дзержинская ТЭЦ,

ГРУ-6 кВ, 2 сек., яч. 40, ф. 40Ш линия А

ТЛО-10

Ктт=1000/5

Кл. т 0,2S Рег. № 25433-11

НОМ-6

Ктн=6000/100 Кл. т. 0,5

Рег. № 159-49

НОМ-6-77

Ктн=6000/100 Кл. т. 0,5

Рег. № 17158-98

НТМИ-6

Ктн=6000/100 Кл. т. 0,5

Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5 Рег. № 31857-20

RTU-327 Рег. № 41907-09

RTU-327 Рег. № 41907-09

УССВ-2 Рег. № 54074-13

Proliant DL360 Gen10

Активная

Реактивная

35.2

Дзержинская ТЭЦ,

ГРУ-6 кВ, 2 сек., яч. 40, ф. 40Ш линия Б

ТЛО-10

Ктт=1000/5

Кл. т 0,2S Рег. № 25433-11

НОМ-6

Ктн=6000/100 Кл. т. 0,5

Рег. № 159-49

НОМ-6-77

Ктн=6000/100 Кл. т. 0,5

Рег. № 17158-98

НТМИ-6

Ктн=6000/100 Кл. т. 0,5

Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-11

Активная

Реактивная

36.1

Дзержинская ТЭЦ,

ГРУ-6 кВ, 2 сек., яч. 43, ф. 43Ш линия А

ТЛО-10

Ктт=1500/5 Кл. т 0,2S

Рег. № 25433-11

НТМИ-6

Ктн=6000/100

Кл. т. 0,5 Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5 Рег. № 31857-20

Активная

Реактивная

36.2

Дзержинская ТЭЦ,

ГРУ-6 кВ, 2 сек., яч. 43, ф. 43Ш линия Б

ТЛО-10

Ктт=1500/5

Кл. т 0,2S Рег. № 25433-11

НТМИ-6

Ктн=6000/100

Кл. т. 0,5 Рег. № 831-53

Альфа А1800

Кл. т 0,5S/1,0 Рег. № 31857-11

Активная

Реактивная

37

Дзержинская ТЭЦ,

ГРУ-6 кВ, 3 сек., яч. 48, КЛ-48ША

ТВЛМ-10

Ктт=1000/5

Кл. т 0,5 Рег. № 1856-63

НОМ-6

Ктн=6000/100

Кл. т. 0,5

Рег. № 159-49

НТМИ-6

Ктн=6000/100

Кл. т. 0,5 Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5 Рег. № 31857-20

Активная

Реактивная

1

2

3

4

5

6

7

8

9

10

38

Дзержинская ТЭЦ,

ГРУ- 6 кВ, 3 сек., яч. 50, КЛ-50ША

ТЛМ-6 Ктт=1000/5 Кл. т 0,5 Рег. № 3848-73

НОМ-6

Ктн=6000/100 Кл. т. 0,5

Рег. № 159-49

НТМИ-6

Ктн=6000/100

Кл. т. 0,5

Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-20

04 о

о О'

■'Г £

Lh о СЦ г

СП

04 о

о О'

■'Г £

Lh о СЦ г-CN СП е

сп

1

го

1Г) £

1-1 о сц сч

1 га и и с*1

о

§

О о 40

СП

U

Q

1 £

Активная

Реактивная

39

Дзержинская ТЭЦ,

ГРУ-6 кВ, 3 сек., яч. 50, КЛ-50ШБ

ТВЛМ-10

Ктт=150/5

Кл. т 0,5

Рег. № 45040-10

НОМ-6

Ктн=6000/100 Кл. т. 0,5

Рег. № 159-49

НТМИ-6

Ктн=6000/100

Кл. т. 0,5

Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-20

Активная

Реактивная

40

Дзержинская ТЭЦ,

ГРУ-6 кВ, 3 сек., яч. 64, КЛ-64ША

ТЛМ-10

Ктт=600/5 Кл. т 0,5

Рег. № 2473-05

НОМ-6

Ктн=6000/100 Кл. т. 0,5

Рег. № 159-49

НТМИ-6

Ктн=6000/100

Кл. т. 0,5

Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-20

Активная

Реактивная

41

Дзержинская ТЭЦ,

ГРУ-6 кВ, 3 сек., яч. 64, КЛ-64ШБ

ТОЛ-10

Ктт=200/5

Кл. т 0,5 Рег. № 7069-07

НОМ-6

Ктн=6000/100 Кл. т. 0,5

Рег. № 159-49

НТМИ-6

Ктн=6000/100

Кл. т. 0,5

Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-20

Активная

Реактивная

42

Дзержинская ТЭЦ,

ГРУ-6 кВ, 3 сек., яч. 66, КЛ-66ША

ТЛМ-10

Ктт=600/5

Кл. т 0,5

Рег. № 2473-05

НТМИ-6

Ктн=6000/100

Кл. т. 0,5 Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-20

Активная

Реактивная

43

Дзержинская ТЭЦ,

ГРУ-6 кВ, 3 сек., яч. 66, КЛ-66ШБ

ТЛМ-10

Ктт=150/5

Кл. т 0,5

Рег. № 2473-05

НТМИ-6

Ктн=6000/100

Кл. т. 0,5 Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-20

Активная

Реактивная

44

Дзержинская ТЭЦ, секция 1РО-6 кВ, яч. 5, КЛ ф. 1 СУ

ТЭЦ

ТПФМ-10

Ктт=150/5

Кл. т 0,5

Рег. № 814-53

НТМИ-6-66

Ктн=6000/100

Кл. т. 0,5 Рег. № 2611-70

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-20

Активная

Реактивная

1

2

3

4

5

6

7

8

9

10

45

Дзержинская ТЭЦ,

КРУ-6кВ, секция 2РО-6 кВ яч. 22, КЛ-6 кВ

ТЛ-10

Ктт=300/5

Кл. т 0,5

Рег. № 4346-08

ЗНОЛ.06

Ктн=6000/^3: 100/^3

Кл. т. 0,5

Рег. № 3344-04

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-20

RTU-327 Рег. № 41907-09

RTU-327 Рег. № 41907-09

УССВ-2 Рег. № 54074-13

Proliant DL360 Gen10

Активная

Реактивная

46

Дзержинская ТЭЦ,

КТП2-0,4кВ, сек. 1 п. 2 (ниж. прис.)

КЛ 0,4 кВ

Т-0,66

Ктт=600/5

Кл. т 0,5

Рег. № 36382-07

-

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-20

Активная

Реактивная

47

Дзержинская ТЭЦ

ГРУ-6 кВ, 3 сек. яч. 61, КЛ-61ШБ

ТЛМ-10

Ктт=600/5

Кл. т 0,5

Рег. № 2473-05

НОМ-6

Ктн=6000/100

Кл. т. 0,5

Рег. № 159-49

НТМИ-6

Ктн=6000/100

Кл. т. 0,5 Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-20

Активная

Реактивная

48

Дзержинская ТЭЦ,

ГРУ-6 кВ, 1 сек., яч. 6, КЛ-

ТПОЛ-10

Ктт=1000/5

Кл. т 0,5

Рег. № 1261-59

НТМИ-6

Ктн=6000/100

Кл. т. 0,5

Рег. № 831-53

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-20

Активная

Реактивная

49

Дзержинская ТЭЦ,

КТП2-0,4 кВ, сек.

1, п. 3 (сред. прис.)

КЛ 0,4 кВ

ТК

Ктт=600/5

Кл. т 0,5

Рег. № 1407-60

-

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-20

Активная

Реактивная

50

Дзержинская ТЭЦ

КТП2-0,4 кВ, сек.

2, п. 2 (верх прис.)

КЛ 0,4 кВ

ТК

Ктт=600/5

Кл. т 0,5

Рег. № 1407-60

-

Альфа А1800

Кл. т 0,2S/0,5

Рег. № 31857-20

Активная

Реактивная

П р и м е ч а н и я

  • 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение метрологических характеристик.

  • 2 Допускается замена УСПД, УССВ на аналогичные утвержденных типов.

  • 3 Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

  • 4 Допускается замена ПО на аналогичное, с версией не ниже указанной в описании типа средств измерений.

  • 5 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Метрологические характеристики ИК АИИС КУЭ (активная энергия и мощность)

Номер ИК

Диапазон тока

Метрологические характеристики ИК

Границы основной относительной погрешности измерений, (± б), %

Границы относительной погрешности измерений в рабочих условиях эксплуатации, (± б) , %

cos ф =

1,0

cos ф =

0,8

cos ф =

0,5

cos ф =

1,0

cos ф =

0,8

cos ф =

0,5

1

2

3

4

5

6

7

8

1, 7, 8, 23, 26, 37 - 45,

11ном I1 1,211ном

0,9

1,2

2,2

1,1

1,5

2,3

47, 48

0,211ном I1 < 11ном

1,1

1,6

2,9

1,2

1,8

3,0

(ТТ 0,5; ТН 0,5; Счетчик 0,2S)

0,111ном I1 < 0,211ном

1,8

2,8

5,4

1,9

2,9

5,5

0,0511ном I1 < 0,111ном

1,8

2,9

5,4

1,9

3,0

5,5

2, 3, 6

11ном I1 1,211ном

0,7

0,9

1,4

0,9

1,2

1,6

0,211ном I1 < 11ном

0,8

1,0

1,6

1,0

1,3

1,8

(ТТ 0,2; ТН 0,5

Счетчик 0,2S)

0,111ном I1 < °’211ном

1,1

1,4

2,3

1,2

1,6

2,4

0,0511ном I1 < °’111ном

1,1

1,5

2,3

1,2

1,7

2,4

4, 17.1 - 22.1, 24.1,

11ном I1 1,211ном

0,7

0,9

1,4

0,9

1,2

1,6

25.1, 25.2, 27.1 - 28.1,

29.1 - 30.1,

31.1 - 33.1, 34.1-36.1

0,211ном I1 < 11ном

0,7

0,9

1,4

0,9

1,2

1,6

0,111ном I1 < 0,211ном

0,8

1,0

1,6

1,0

1,3

1,8

(ТТ 0,2S; ТН 0,5

Счетчик 0,2S)

0,0511ном I1 < 0,111ном

0,8

1,1

1,7

1,0

1,3

1,8

0,0111ном I1 < 0,0511ном

1,1

1,5

2,3

1,4

1,7

2,4

5

11ном I1 1,211ном

0,5

0,6

0,9

0,8

1,0

1,2

0,211ном I1 < 11ном

0,6

0,8

1,2

0,8

1,1

1,4

(ТТ 0,2; ТН 0,2 Счетчик 0,2S)

0,111ном I1 < 0,211ном

0,9

1,2

2,0

1,1

1,5

2,1

0,0511ном I1 < 0,111ном

0,9

1,3

2,0

1,1

1,5

2,2

11ном I1 1,211ном

0,5

0,6

0,9

0,8

1,0

1,2

9 - 16

0,211ном I1 < 11ном

0,5

0,6

0,9

0,8

1,0

1,2

(ТТ 0,2S; ТН 0,2 Счетчик 0,2S)

0,111ном I1 < 0,211ном

0,6

0,8

1,2

0,8

1,1

1,4

0,0511ном I1 < 0,111ном

0,6

0,9

1,3

0,8

1,2

1,5

0,0111ном I1 < 0,0511ном

1,0

1,3

2,0

1,3

1,5

2,2

22.2, 24.2, 28.2, 30.2,

33.2, 36.2

11ном I1 1,211ном

0,9

1,1

1,5

1,6

2,0

2,3

0,211ном I1 < 11ном

0,9

1,1

1,5

1,6

2,0

2,3

0,111ном I1 < 0,211ном

0,9

1,1

1,7

1,6

2,1

2,4

(ТТ 0,2S; ТН 0,5 Счетчик 0,5S)

0,0511ном I1 < 0,111ном

0,9

1,4

1,9

1,6

2,3

2,6

0,0111ном I1 < 0,0511ном

1,5

1,7

2,5

2,3

2,5

3,0

1

2

3

4

5

6

7

8

46, 49, 50

(ТТ 0,5;

Счетчик 0,2S)

11ном I1 1,211ном

0,7

1,0

1,8

0,9

1,3

2,0

0,211ном I1 < 11ном

0,9

1,4

2,7

1,1

1,6

2,8

0,111ном I1 < 0,211ном

1,7

2,7

5,3

1,8

2,9

5,3

0,0511ном I1 < 0111ном

1,7

2,8

5,3

1,8

2,9

5,3

П р и м е ч а н и я

  • 1 Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой).

  • 2 Погрешность в рабочих условиях указана для cos ф = 1,0; 0,8; 0,5 инд и температуры окружающего воздуха в месте расположения счетчиков электрической энергии от 0 до плюс 40 °С.

  • 3 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95 .

Таблица 4 - Метрологические характеристики ИК АИИС КУЭ (реактивная энергия и

мощность)

Номер ИК

Диапазон тока

Метрологические характеристики ИК

Границы относительной основной погрешности измерений, (± б), %

Границы относительной погрешности измерений в рабочих условиях эксплуатации, (± б) , %

cos ф = 0,8

cos ф = 0,5

cos ф = 0,8

cos ф = 0,5

1

2

3

4

5

6

1, 7, 8, 23, 26,

11ном I1 1,211ном

2,3

1,8

2,6

2,1

37 - 45, 47, 48

0,211ном I1 < 11ном

2,7

2,0

3,0

2,3

(ТТ 0,5; ТН 0,5;

Счетчик 0,5)

0,111ном I1 < 0211ном

4,5

2,8

4,7

3,1

0,0511ном I1 < 0111ном

4,6

3,0

4,8

3,2

2, 3, 6

11ном I1 1,211ном

1,8

1,6

2,2

2,0

0,211ном I1 < 11ном

1,9

1,7

2,3

2,1

(ТТ 0,2; ТН 0,5

Счетчик 0,5)

0,111ном I1 < 0211ном

2,3

1,9

2,6

2,2

0,0511ном I1 < 0111ном

2,5

2,1

2,8

2,4

4, 17.1 - 22.1, 24.1,

25.1, 25.2,

  • 27.1 - 28.1,

  • 29.1 - 30.1,

  • 31.1 - 33.1,

  • 34.1 - 36.1

11ном I1 1,211ном

1,8

1,6

2,2

2,0

0,211ном I1 < 11ном

1,8

1,6

2,2

2,0

0,111ном I1 < 0211ном

1,9

1,7

2,3

2,1

0,0511ном I1 < 0,111ном

2,1

1,9

2,4

2,2

(ТТ 0,2S; ТН 0,5

Счетчик 0,5)

0,0211ном I1 < 0,0511ном

2,5

2,1

2,8

2,4

1

2

3

4

5

6

5

11ном I1 1,211ном

1,6

1,5

2,0

1,9

0,211ном I1 < 11ном

1,7

1,6

2,1

2,0

(ТТ 0,2; ТН 0,2

Счетчик 0,5)

0,111ном I1 < 0211ном

2,2

1,8

2,5

2,2

0,0511ном I1 < 0111ном

2,3

2,0

2,6

2,3

11ном I1 1,211ном

1,6

1,5

2,0

1,9

9 - 16

0,211ном I1 < 11ном

1,6

1,5

2,0

1,9

(ТТ 0,2S; ТН 0,2

Счетчик 0,5)

0,111ном I1 < 0,211ном

1,7

1,6

2,1

2,0

0,0511ном I1 < 0111ном

1,9

1,8

2,3

2,2

0,0211ном I1 < 0,0511ном

2,3

2,0

2,6

2,3

  • 22.2, 24.2, 28.2,

  • 30.2, 33.2, 36.2

11ном I1 1,211ном

1,6

1,3

3,8

3,7

0,211ном I1 < 11ном

1,6

1,3

3,8

3,7

0,111ном I1 < 0,211ном

1,7

1,4

3,8

3,7

(ТТ 0,2S; ТН 0,5

Счетчик 1,0)

0,0511ном I1 < 0,111ном

2,1

1,9

4,0

3,9

0,0211ном I1 < 0,0511ном

2,5

2,1

4,2

4,0

46, 49, 50

11ном I1 1,211ном

2,0

1,6

2,3

2,0

0,211ном I1 < 11ном

2,5

1,9

2,8

2,2

(ТТ 0,5;

Счетчик 0,5)

0,111ном I1 < 0,211ном

4,4

2,8

4,6

3,0

0,0511ном I1 < 0111ном

4,5

2,9

4,7

3,1

П р и м е ч а н и я

  • 1 Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой).

  • 2 Погрешность в рабочих условиях указана для cos ф = 0,8; 0,5 инд и температуры окружающего воздуха в месте расположения счетчиков электрической энергии от 0 до плюс 40 °С.

  • 3 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95 .

Таблица 5 - Основные технические характеристики ИК

Наименование характеристики

Значение

1

2

Количество измерительных каналов

68

Нормальные условия:

параметры сети:

- напряжение, % от ином

от 99 до101

- ток, % от 1ном

от 1 до 120

- частота, Гц

от 49,85 до 50,15

- коэффициент мощности cos9

от 0,5 инд. до 0,8 емк.

температура окружающей среды, °С

от +21 до +25

1

2

Условия эксплуатации: параметры сети:

- напряжение, % от UH0M

от 90 до 110

- ток, % от 1ном

от 1 до 120

- частота, Гц

от 49,5 до 50,5

- коэффициент мощности cos9

от 0,5 инд. до 0,8 емк.

температура окружающей среды для ТТ и ТН, °С

от -45 до +40

температура окружающей среды в месте расположения счетчиков, °С

от 0 до +40

температура окружающей среды в месте расположения УСПД, °С

от +15 до +25

магнитная индукция внешнего происхождения, мТл, не более

0,5

Надежность применяемых в АИИС КУЭ компонентов: Счетчики:

- среднее время наработки на отказ, ч, не менее

120000

- среднее время восстановления работоспособности, сут, не более

3

УСПД

- среднее время наработки на отказ, ч, не менее

35000

- среднее время восстановления работоспособности, ч, не более

24

Сервер:

- среднее время наработки на отказ, ч, не менее

70000

- среднее время восстановления работоспособности, ч, не более

1

УССВ:

- среднее время наработки на отказ, ч, не менее

74500

- среднее время восстановления работоспособности, ч, не более

2

Глубина хранения информации

Счетчики:

- тридцатиминутный профиль нагрузки в двух направлениях, сут,

не менее

300

- при отключении питания, лет, не менее

30

УСПД:

- график средних мощностей за интервал 30 мин, сут, не менее

45

Сервер:

- хранение результатов измерений и информации о состоянии

средств измерений, лет, не менее

3,5

В журналах событий фиксируются факты:

  • - журнал счетчика:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике.

  • - журнал УСПД:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике и УСПД;

  • - пропадание и восстановление связи со счетчиком. Защищённость применяемых компонентов:

  • - механическая защита от несанкционированного доступа и пломбирование:

  • - счетчика электрической энергии;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

- УСПД;

- сервера;

- защита на программном уровне информации при хранении, передаче, параметрировании:

- счетчика электрической энергии;

- УСПД;

- сервера.

Возможность коррекции времени в:

- счетчика электрической энергии (функция автоматизирована);

- УСПД (функция автоматизирована);

- ИВК (функция автоматизирована). Возможность сбора информации:

- о состоянии средств измерений;

- о результатах измерений (функция автоматизирована). Цикличность:

- измерений 30 мин (функция автоматизирована);

- один раз в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 6.

Таблица 6 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт.

1

2

3

Трансформаторы тока

ТШВ-15

3

Трансформаторы тока

ТШ-20

3

Трансформаторы тока

IRB-260

3

Трансформаторы тока

ТШЛ-20

9

Трансформаторы тока

ТФЗМ-110Б-1У1

3

Трансформаторы тока

ТВ

3

Трансформаторы тока встроенные

SB 0,8

24

Трансформаторы тока

ТЛО-10

72

Трансформаторы тока

ТПОЛ-10

6

Трансформаторы тока измерительные

ТВЛМ-10

4

Трансформаторы тока

ТЛМ-6

2

Трансформаторы тока

ТЛМ-10

8

Трансформаторы тока

ТОЛ-10

2

Трансформаторы тока

ТПФМ-10

2

Трансформаторы тока

ТЛ-10

2

Трансформаторы тока

Т-0,66

3

Трансформаторы тока стационарные

ТК

6

Трансформаторы напряжения

НОЛ.08

2

Трансформаторы напряжения измерительные

ЗНОЛ.06

9

Трансформаторы напряжения

GSE-10

3

Трансформаторы напряжения заземляемые

ЗНОЛПМ

3

Трансформаторы напряжения однофазные

ЗНОМ-20-63

3

1

2

3

Трансформаторы напряжения

НКФ-110-57 У1

3

Трансформаторы напряжения

НКФ-110-83 У1

3

Трансформаторы напряжения антирезонансные

НАМИ-110 УХЛ1

6

Трансформаторы напряжения

НТМИ-6

6

Трансформаторы напряжения

НТМИ-6-66

1

Трансформаторы напряжения

НОМ-6

15

Трансформаторы напряжения

НОМ-6-77

1

Счётчики электрической энергии трехфазные многофункциональные

Альфа А1800

68

Устройство сбора и передачи данных

RTU-327

2

Устройство синхронизации системного времени

УССВ-2

1

Сервер БД

HP Proliant DL360 R07

1

ПО

«АльфаЦЕНТР»

1

Паспорт-формуляр

АУВГ.420085.075 ПС

1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений количества электрической энергии (мощности) с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии Дзержинской ТЭЦ филиала «Нижегородский» ПАО «Т Плюс» (АИИС КУЭ Дзержинской ТЭЦ филиала «Нижегородский» ПАО «Т Плюс»)», аттестованной ООО «АСЭ», аттестат аккредитации № RA.RU.312617 от 17.01.2019 г.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) Дзержинской ТЭЦ филиала «Нижегородский» ПАО «Т Плюс»

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ  34.601-90 Информационная технология. Комплекс стандартов на

автоматизированные системы. Автоматизированные системы. Стадии создания.

Изготовитель

Филиал «Нижегородский» Публичное акционерное общество «Т Плюс» (ПАО «Т Плюс»)

ИНН 6315376946

Адрес: 603950, г. Нижний Новгород, ул. Алексеевская, д. 10/16, Бокс 62

Юридический адрес: 143421, Московская область, Красногорский р-н, автодорога «Балтия», территория бизнес-центр «Рига-Ленд», строение 3

Телефон/факс: (831) 257-71-11

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 142700, Московская область, Ленинский район, г. Видное, Промзона тер. корп. 526

Телефон: (495) 278-02-48

Web-сайт: www.ic-rm.ru

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

В части вносимых изменений

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»)

Место нахождения: г. Владимир, ул. Тракторная, д. 7А

Адрес юридического лица: г. Владимир, ул. Юбилейная, д. 15

Регистрационный номер в реестре аккредитованных лиц: RA.RU.312617

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» декабря 2021 г. № 2833

Лист № 1 Регистрационный № 71381-18 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы ГСВ-1

Назначение средства измерений

Газоанализаторы ГСВ-1 предназначены для измерений довзрывоопасных концентраций метана, пропана и массовой концентрации сероводорода в воздухе рабочей зоны и сигнализации о достижении заданных пороговых значений.

Описание средства измерений

Принцип действия газоанализаторов ГСВ-1 (далее - газоанализаторы) определяется входящими в его состав датчиками:

- оптический инфракрасный (NDIR), основанный на селективном поглощении молекулами определяемого компонента электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент;

- электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента.

Газоанализаторы являются стационарными одноканальными или двухканальными приборами непрерывного действия.

Газоанализаторы выпускаются в 4 исполнениях:

  • - ГСВ-1И - с оптическим инфракрасным датчиком для измерения довзрывоопасной концентрации метана;

  • - ГСВ-1Э - с электрохимическим датчиком для измерения массовой концентрации сероводорода;

  • - ГСВ-1П - с оптическим инфракрасным датчиком для измерения довзрывоопасной концентрации пропана;

  • - ГСВ-1К - с оптическим инфракрасным датчиком для измерения довзрывоопасной концентрации метана и электрохимическим датчиком для измерения массовой концентрации сероводорода.

Способ забора пробы - диффузионный.

Конструктивно газоанализаторы выполнены одноблочными в металлическом корпусе и состоят из основного преобразователя-приемо-передатчика и универсального цифрового сменного газового преобразователя (ПГУ) (измерительной головки) со сменными оптическим инфракрасным (ПГУ-ИК) и (или) электрохимическим (ПГУ-Э) сенсорами.

Приемо-передатчик конструктивно представляет собой герметичную оболочку - корпус с прозрачной крышкой. На корпусе расположены герметичные кабельные вводы, а также одна или две измерительные головки (ПГУ) со сменным газовым преобразователем - сенсором.

Внутри корпуса основного преобразователя - приемо-передатчика находится набор электронных печатных плат с искрозащитным блоком на входе питания и блоком гальванической развязки на оптронах на линиях связи RS-485 и токовой петли, искрозащитным блоком на выводе электропитания для сменных газовых преобразователей - сенсоров, блоком гальванической развязки на оптронах на линии связи UART основного приемо-передатчика со сменными газовыми сенсорами, клеммными зажимами, кнопками управления, элементами отображения информации.

К приемо-передатчику подключаются сменные газовые преобразователи ПГУ-ИК и (или) ПГУ-Э. Сменные газовые преобразователи состоят из корпуса, электронной платы, сменного сенсора целевого газа (инфракрасного или электрохимического), уплотнительных элементов, защитного фильтра, защитного кожуха.

Газоанализатор дополнительно может оснащаться оповещателем комбинированным со свето-звуковой сигнализацией. Оповещатель конструктивно представляет собой корпус с электронными платами, двумя светодиодами для предупредительной индикации порогов, а также пъезо-электрическим излучателем для звукового оповещения.

Газоанализаторы оснащены монохромным OLED дисплеем, на котором отображаются:

  • - тип измеряемого газа (химическая формула: H2S, CH4, C3H8);

  • - результат измерений содержания определяемого компонента и единица измерений;

  • - график изменения концентрации газа во времени (тренд) за интервал времени;

  • - заданные пороги срабатывания сигнализации (ПУ1,ПУ2);

  • - текущее состояние сменного газового преобразователя.

На лицевой панели расположены светодиодные индикаторы:

  • - два светодиода обеспечивают визуальный контроль превышения установленных порогов загазованности;

  • - трехцветный светодиодный индикатор отображает режим работы устройства (норма, градуировка, неисправность).

Управление режимами работы газоанализаторов осуществляется с помощью 4 кнопок, расположенных на лицевой стороне корпуса, под крышкой.

Газоанализаторы обеспечивают выходные сигналы:

  • - показания встроенного дисплея;

  • - аналоговый выход от 4 до 20 мА;

  • - цифровой выход, интерфейс RS-485 по протоколу ModbusRTU/ASCII;

  • - световые и звуковые сигналы при достижении измеряемой величиной порогов срабатывания сигнализации;

  • - два релейных выхода с контактами НЗ и НР на каждый порог срабатывания.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводские номера наносятся на табличку, расположенную на корпусе газоанализатора.

Общий вид газоанализаторов и схема пломбирования корпуса газоанализатора от несанкционированного доступа представлены на рисунках 1 - 3.

Приказ Росстандарта №2833 от 13.12.2021, https://oei-analitika.ru

»1 jZ г. U/Mt-

СН4 5»%нш

Рекомендуемое место пломбирования корпуса газоанализатора

4 |м>1 ние: н отиты.

Приказ Росстандарта №2833 от 13.12.2021, https://oei-analitika.ru

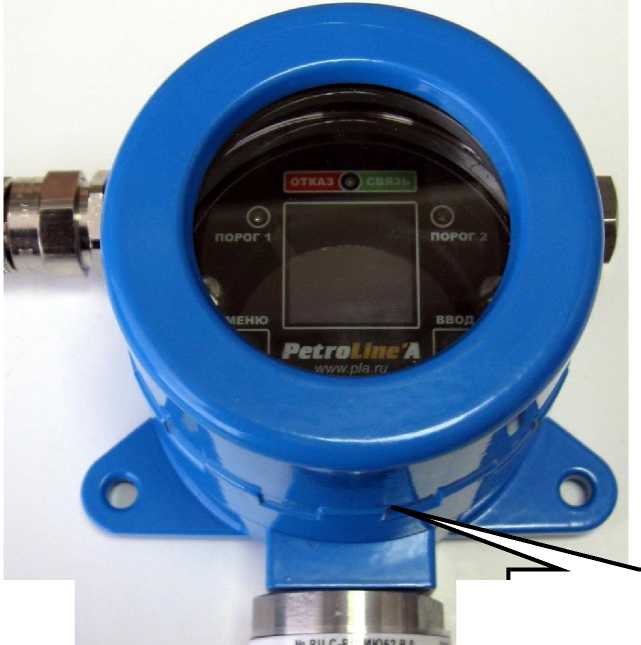

Рисунок 1 - Общий вид газоанализаторов (исполнение с одним датчиком) и схема пломбирования корпуса газоанализатора от несанкционированного доступа

Приказ Росстандарта №2833 от 13.12.2021, https://oei-analitika.ru

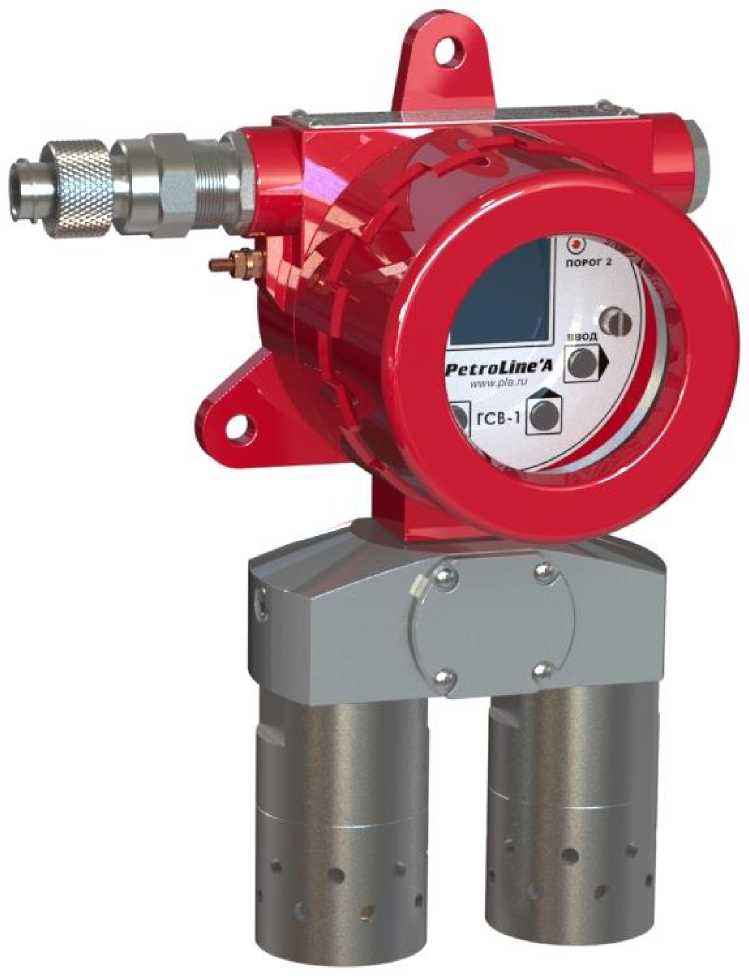

Рисунок 2- Общий вид газоанализаторов (исполнение с двумя датчиками)

Приказ Росстандарта №2833 от 13.12.2021, https://oei-analitika.ru

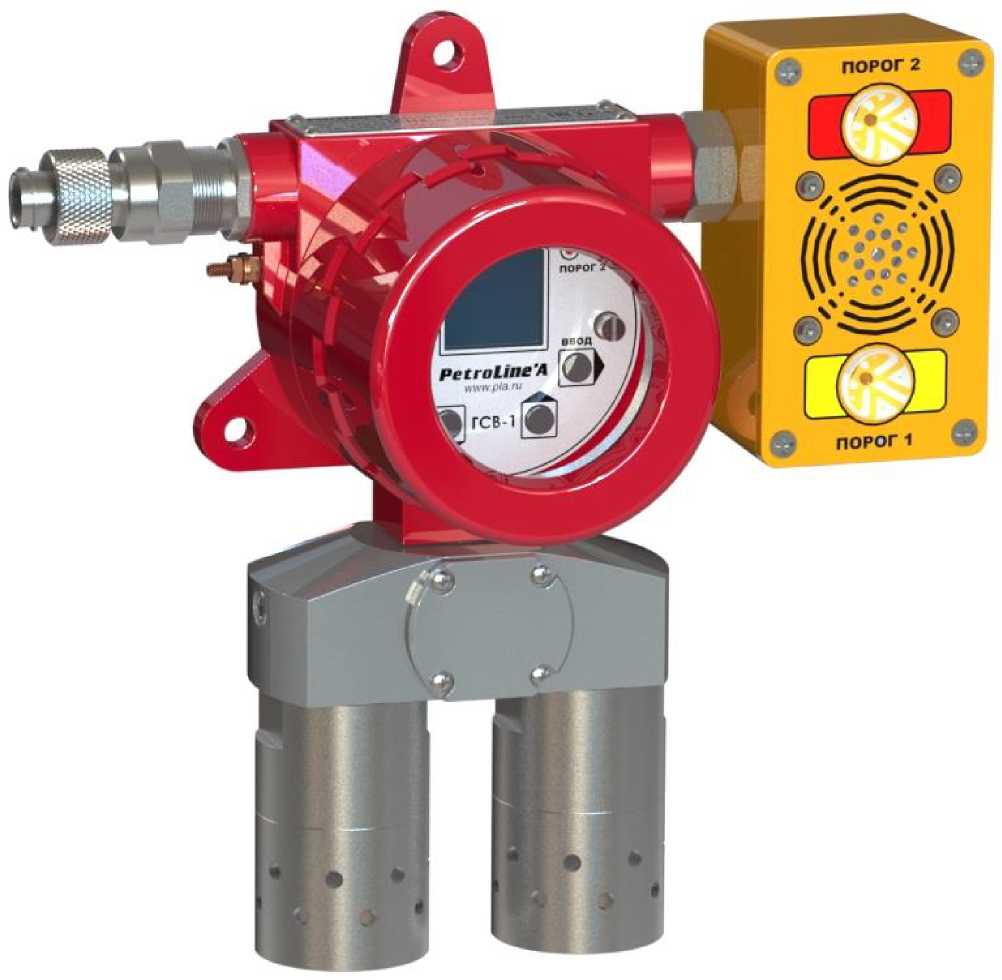

Рисунок 3- Общий вид газоанализаторов (исполнение с двумя датчиками и оповещателем комбинированным)

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов и сигнализации о достижении пороговых значений в воздухе рабочей зоны.

Встроенное ПО обеспечивает:

- прием, обработку и передачу измерительной информации;

- отображение результатов измерений на OLED дисплее;

- проведение градуировки газоанализаторов;

- задание пороговых значение и сигнализацию при достижении установленных пороговых значений.

Встроенное ПО газоанализаторов реализует следующие расчетные алгоритмы:

1) непрерывное сравнение текущих результатов измерений с заданными пороговыми значениями срабатывания сигнализации;

2) непрерывную самодиагностику аппаратной части газоанализатора.

Программное обеспечение идентифицируется в режиме измерений через меню «Информация» газоанализатора.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

GSV1

Номер версии (идентификационный номер) ПО

01.17

Цифровой идентификатор (алгоритм CRC32)

B763C776

Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, указанное в таблице, относится только к файлу встроенного ПО указанной версии.

Метрологические и технические характеристики

Таблица 2 - Основные метрологические характеристики газоанализаторов

Определяемый компонент / исполнение газо-анализатора

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной   погрешно-

сти1)

Наимень ший разряд индикации

Предел допускаемого времени установления показаний по уровню 0,9, Т0,9д, с

абсолютной

относительной,

%

Метан

(CH4) /

ГСВ-1И

от 0 до 4,4 % (от 0 до 100 % НКПР)

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 %

(±5 %

НКПР)

0,01 %

(0,1 %

НКПР)

45

Сероводород (H2S)/ ГСВ-1Э3)

от 0 до 40 мг/м3

(от 0 до 28,3

-1 2)

млн ) ’

от 0 до 10 мг/м3 включ.

св. 10 до 40 мг/м3

±2 мг/м3

±20

0,1 мг/м3

30

Пропан

(C3H8) /

ГСВ-1П

от 0 до 1,7 % (от 0 до 100 % НКПР)

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,08 % (±5 %

НКПР)

0,01 %

(0,1 %

НКПР)

45

Метан

(CH4) /

ГСВ-1К

от 0 до 4,4 % (от 0 до 100 % НКПР)

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 %

(±5 %

НКПР)

0,01 %

(0,1 %

НКПР)

45

Определяемый компонент / исполнение газо-анализатора

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной   погрешно-

сти1)

Наимень ший разряд индикации

Предел допускаемого времени установления показаний по уровню 0,9, Т0,9д, с

абсолютной

относительной,

%

Сероводо

род (H23S) )/ ГСВ-1К3)

от 0 до 40 мг/м3

(от 0 до 28,3

-1 2)

млн )

от 0 до 10 мг/м3 включ.

св. 10 до 40 мг/м3

±2 мг/м3

±20

0,1 мг/м3

30

  • 1) В нормальных условиях эксплуатации.

  • 2) Пересчет значений содержания определяемого компонента, выраженных в единицах массовой концентрации, в объемную долю, проведен для нормальных условий +20 oC, 760 мм рт.ст.

  • 3) Газоанализаторы обеспечивают измерение содержания сероводорода в воздухе рабочей зоны в диапазонах и с точностью в соответствии с Постановлением Правительства Российской Федерации от 16 ноября 2020 года N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», в нормальных условиях измерений.

Таблица 3- Метрологические характеристики газоанализаторов

Наименование характеристики

Значение

Предел допускаемой вариации показаний газоанализаторов, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности газоанализаторов, вызванной изменением температуры окружающей среды в диапазоне рабочих условиях эксплуатации на каждые ±10°С, в долях от предела допускаемой основной погрешности:

±0,5

Пределы допускаемой дополнительной погрешности газоанализаторов, вызванной изменением относительной влажности анализируемой и окружающей сред в диапазоне от 0 до 95 % относительно влажности, при которой проводилось определение основной погрешности, в долях от предела допускаемой основной погрешности

±0,5

Предел допускаемого изменения показаний газоанализаторов за 8 ч непрерывной работы, в долях от предела допускаемой основной погрешности

0,5

Время прогрева газоанализаторов, мин, не более

- ГСВ-1И, ГСВ-1П, ГСВ-1К

5

- ГСВ-1Э

2

Нормальные условия эксплуатации:

o

- диапазон температуры окружающей среды, C:

от +15 до +25

- диапазон относительной влажности окружающей среды при температуре

+35 oC, %

от 30 до 80

- диапазон атмосферного давления, кПа

от 97,3 до 105,3

Таблица 4 - Основные технические характеристики газоанализаторов

Наименование характеристики

Значение

Электрическое питание осуществляется постоянным током с напряжением, В

от 12 до 28

Потребляемая электрическая мощность при номинальном значении напряжения питания 15 В, Вт, не более

2

Максимальное напряжение постоянного тока коммутации реле, В

30

Максимальный ток коммутации реле, А

2,0

Габаритные размеры газоанализаторов, мм, не более: - высота

190

- ширина

206

- толщина

90

Масса газоанализаторов, кг, не более

3

Средняя наработка на отказ, ч

10 000

Средний срок службы, лет1)

10

Степень защиты корпуса газоанализаторов по ГОСТ 14254-2015:

- основной преобразователь-приемо-передатчик

IP67

- газовый преобразователь (ПГУ)

IP54

Газоанализаторы выполнены во взрывозащищенном исполнении и соответствуют требованиям технического регламента ТС ТР 012/2011, ГОСТ 31610/02012. Маркировка взрывозащиты элементов газоанализаторов:

- основной преобразователь-приемо-передатчик

1Ex d [ib] IIC T5 X

- газовый преобразователь (ПГУ)

1Ex ib IIC T5

Условия эксплуатации:

- диапазон температуры окружающей среды, °С

ГСВ-1И, ГСВ-1П, ГСВ-1К (измерительный канал метана)

от -40 до +60

ГСВ-1Э, ГСВ-1К (измерительный канал сероводорода)

от -40 до +50

- относительная влажность при температуре 35°С, %

от 0 до 95

- диапазон атмосферного давления, кПа

от 91,1 до 111,4

1) Без учета срока службы первичных измерительных преобразователей.

Знак утверждения типа

наносится на титульный лист (центр листа) руководства по эксплуатации типографским способом, на табличку на корпусе газоанализатора.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Примечание

Газоанализатор ГСВ-1

-

1 шт.

Исполнение (ГСВ-1И или

ГСВ-1Э или ГСВ-1П или

ГСВ-1К) по заказу

Руководство по эксплуатации

ПЛА150.215.010.000РЭ

1 экз.

Паспорт

ПЛА150.215.010.000ПС

Методика поверки

МП 242-112-2021

Тара упаковочная

-

1 шт.

Камера калибровочная

ПЛА150.215.010.030

1 шт.

по заказу

Наименование

Обозначение

Кол-во

Примечание

Ключ для сменных сенсоров

ПЛА150.215.010.040

1 шт.

по заказу

Примечания:

  • - исполнение газоанализатора (ГСВ-1И или ГСВ-1Э или ГСВ-1П или ГСВ-1К) определяется при заказе;

  • - необходимость поставки камеры калибровочной и ключа для сменных сенсоров определяется при заказе.

Сведения о методиках (методах) измерений приведены в разделе 2 руководства по эксплуатации ПЛА150.215.010.000РЭ.

Нормативные и технические документы, устанавливающие требования к газоанализаторам ГСВ-1

Приказ Росстандарта от 31 декабря 2020 года N 2315 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах

Постановление Правительства Российской Федерации от 16 ноября 2020 года N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов

ТУ 4215-003-56347017-2017 Газоанализаторы ГСВ-1. Технические условия

Изготовитель

Общество с ограниченной ответственностью научно-производственное предприятие «Пет-ролайн-А» (ООО НПП «Петролайн-А»)

ИНН 1650081440

Адрес: 423887, Российская Федерация, Республика Татарстан, Тукаевский район, деревня Малая Шильна, ул. Центральная, д. 1А, тел./факс: +7 (8552) 535-535, 71-74-61.

W eb-сайт: www.pla.ru.

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский   научно

исследовательский институт метрологии им. Д.И. Менделеева»

Адрес:190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
