Лист № 1 Регистрационный № 83762-21 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Меры электрического сопротивления многозначные АКИП-7516

Назначение средства измерений

Меры электрического сопротивления многозначные АКИП-7516 (далее - меры) предназначены для применения в качестве многозначной высоковольтной меры электрического сопротивления в цепях постоянного тока.

Описание средства измерений

Принцип действия и работы мер основан на воспроизведении эталонного сопротивления с нормированной термостабильностью и погрешностью при обеспечении номинальной температуры, относительной влажности и мощности рассеивания.

Конструктивно мер выполнены в пластмассовых корпусах настольного исполнения с горизонтальной лицевой панелью.

Меры выпускаются в ряде модификаций, отличающихся диапазонами воспроизводимого сопротивления, количеством декад и габаритными размерами.

Меры имеют 6 модификаций: АКИП-7516/1, АКИП-7516/2, АКИП-7516/3, АКИП-7516/4, АКИП-7516/5, АКИП-7516/6.

На лицевой панели мер расположены: индикатор температуры и относительной влажности, декадные переключатели, клеммы для подключения измерительных проводов, винтовой зажим точки потенциала для заземления корпуса.

Конструкцией предусмотрена откидная крышка, имеющая защелки для фиксации в закрытом положении и обратный клапан воздушного давления.

На нижней поверхности корпуса расположены ножки для установки на горизонтальной поверхности.

Заводской (серийный) номер в виде наклейки находится на задней панели.

Общий вид мер, места нанесения знака утверждения типа и знака поверки представлены на рисунках 1 - 2. Пломбирование мер не предусмотрено.

Приказ Росстандарта №2623 от 22.11.2021, https://oei-analitika.ru

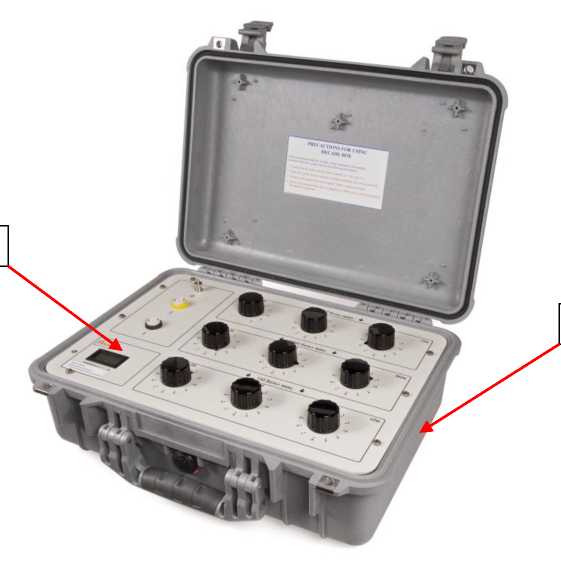

Рисунок 1 - Общий вид мер АКИП-7516/1, АКИП-7516/2, АКИП-7516/3, АКИП-7516/4, АКИП-7516/5, места нанесения знака утверждения типа (А) и знака поверки (Б)

Приказ Росстандарта №2623 от 22.11.2021, https://oei-analitika.ru

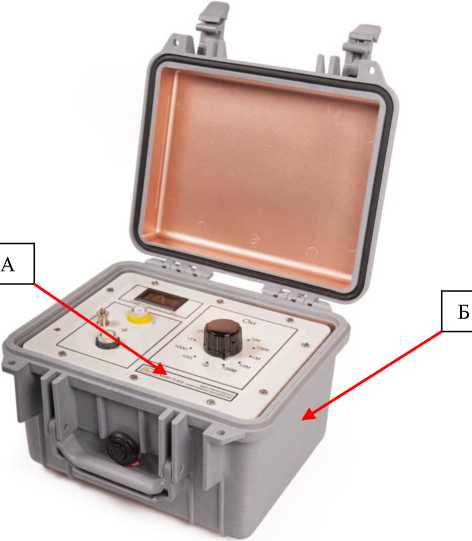

Рисунок 2 - Общий вид мер модификации АКИП-7516/6, места нанесения знака утверждения типа (А) и знака поверки (Б)

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики АКИП-7516/1, АКИП-7516/2, АКИП-7516/3, АКИП-7516/4, АКИП-7516/5,

Наименование характеристики

Значение

Диапазон воспроизведения сопротивления, Ом

  • - модификация АКИП-7516/1

  • - модификация АКИП-7516/2

  • - модификация АКИП-7516/3

  • - модификация АКИП-7516/4

  • - модификация АКИП-7516/5

от 1 кОм до 611 ГОм от 1 до 611 ГОм от 1 кОм до 1111 МОм от 1 МОм до 611 ГОм от 1 кОм до 1 ТОм

Номинальное значение сопротивления одной ступени декады1)

1 кОм, 10 кОм, 100 кОм,

1 МОм, 10 МОм, 100 МОм,

1 ГОм, 10 ГОм, 100 ГОм

Пределы основной относительной погрешности воспроизведения сопротивления, %

- декады с номинальным значением сопротивления ступени

1 кОм, 10 кОм, 100 кОм, 1 МОм

0,1

- декады с номинальным значением сопротивления ступени

10 МОм

0,15

- декады с номинальным значением сопротивления ступени

100 МОм, 1 ГОм

1,0

- декады с номинальным значением сопротивления ступени

10 ГОм

2,0

- декады с номинальным значением сопротивления ступени 100 ГОм

4,0

Температурный коэффициент, /°C

- декады с номинальным значением сопротивления ступени 1 кОм, 10 кОм, 100 кОм

±1,5-10’5

- декады с номинальным значением сопротивления ступени

1 МОм

±2,5П0’5

- декады с номинальным значением сопротивления ступени 10 МОм

±5Д10’5

- декады с номинальным значением сопротивления ступени 100 МОм, 1 ГОм, 10 ГОм

±1Д10’4

- декады с номинальным значением сопротивления ступени 100 ГОм

±2Д10’3

Примечание

1) Модификации мер имеют различное число декад, их число приведено в таблице 3.

Таблица 2 - Метрологические характеристики АКИП-7516/6

Наименование характеристики

Значение

Диапазон воспроизведения сопротивления, Ом

от 1 кОм до 1,111111 ТОм

Номинальное значение сопротивления одной ступени декады

1 кОм, 10 кОм, 100 кОм,

1 МОм, 10 МОм, 100 МОм,

1 ГОм, 10 ГОм, 100 ГОм,

1 ТОм

Пределы основной относительной погрешности воспроизведения сопротивления, %

  • - ступени декады с номинальным значением сопротивления

1 кОм, 10 кОм, 100 кОм, 1 МОм, 10 МОм

  • - ступени декады с номинальным значением сопротивления 100 МОм, 1 ГОм, 10 ГОм

  • - ступени декады с номинальным значением сопротивления 100 ГОм, 1 ТОм

0,1

1,0

2,0

Температурный коэффициент, /°C

  • - ступени декады с номинальным значением сопротивления

1 кОм, 10 кОм, 100 кОм

  • - ступени декады с номинальным значением сопротивления

1 МОм

  • - ступени декады с номинальным значением сопротивления 10 МОм

  • - ступени декады с номинальным значением сопротивления 100 МОм, 1 ГОм, 10 ГОм

  • - ступени декады с номинальным значением сопротивления 100 ГОм, 1 ТОм

±1,5-10-5

±2,540’5

±5,0А0'5

±1,0-10-4

±2Д10’3

Таблица 3 - Основные технические характеристики мер

Наименование характеристики

Значение

Число декад

- модификации АКИП-7516/1, АКИП-7516/5

9

- модификация АКИП-7516/2

3

- модификации АКИП-7516/3, АКИП-7516/4

6

- модификация АКИП-7516/6

1

Число ступеней декады1)

10

Масса, кг, не более

- модификации АКИП-7516/1, АКИП-7516/2, АКИП-7516/3, АКИП-7516/4

8,8

- модификация АКИП-7516/5

9,0

- модификация АКИП-7516/6

2,5

Габаритные размеры (длинахширинахвысота), мм, не более - модификации АКИП-7516/1, АКИП-7516/2, АКИП-7516/3, АКИП-7516/4, АКИП-7516/5

460х380х160

- модификация АКИП-7516/6

270x250x180

Продолжение таблицы 3

Наименование характеристики

Значение

Нормальные условия измерений:

  • - температура окружающего воздуха, °C

  • - относительная влажность, %, не более

от +18 до +28

80

Рабочие условия применения:

  • - температура окружающего воздуха, °C

  • - относительная влажность воздуха (при температуре +30 °C), не более

от +10 до +30

75

Примечание

1)1 В модификациях АКИП-7516/1, АКИП-7516/2 и АКИП-7516/4 декада "*100 ГОм" имеет 5 ступеней

Знак утверждения типа

наносится на лицевую панель мер методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность мер сопротивления многозначных АКИП-7516

Наименование

Обозначение

Количество

Мера электрического сопротивления многозначная

модификация (по заказу):

АКИП-7516/1, АКИП-7516/2, АКИП-7516/3,

АКИП-7516/4, АКИП-7516/5, АКИП-7516/6

1 шт.

Измерительные провода

-

1 к-т

Руководство по эксплуатации

-

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Назначение» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к мерам сопротивления многозначным АКИП-7516

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия

Приказ Росстандарта от 30 декабря 2019 года № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока

Техническая документация изготовителя

Изготовитель

Sifam Tinsley Instrumentation Ltd., Великобритания

Адрес: 1 Warner Drive, Springwood Industrial Estate, Braintree, Essex CM7 2YW, UK

Телефон: +44(0)1376 335271

Web-сайт: http://tinsley.co.uk

E-mail: info@tinsley.co.uk

Испытательный центр

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)

Адрес: 119071, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31 Телефон: +7(495) 777-55-91

Факс: +7(495) 640-30-23

Web-сайт: http://www.prist.ru

E-mail: prist@prist.ru

Аттестат аккредитации АО «ПриСТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312058 от 02.02.2017 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2021 г. № 2623

Регистрационный № 83763-21

Лист № 1

Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Источники питания постоянного тока АКИП-1400

Назначение средства измерений

Источники питания постоянного тока АКИП-1400 (далее - источники) предназначены для питания различных устройств стабилизированным постоянным напряжением или током.

Описание средства измерений

По принципу действия источники относятся к программируемым импульсным биполярным источникам питания. Принцип формирования постоянного напряжения построен на высокочастотном преобразователе. Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш и поворотного переключателя, расположенных на лицевой панели источников.

Конструктивно источники выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку.

Источники выпускаются в ряде модификаций, отличающихся максимальной выходной мощностью, количеством выходных каналов, а также диапазонами установки выходных параметров - напряжения и силы тока.

Источники имеют 6 модификаций: АКИП-1401/1, АКИП-1401/2, АКИП-1402, АКИП-1403/1, АКИП-1403/2, АКИП-1403/3.

Источники оснащены цифровыми измерителями напряжения и силы тока, позволяющими контролировать одновременно оба параметра. Конструкция источников обеспечивает защиту от перенапряжения и перегрузки по току.

На передней панели источников расположены: кнопка включения питания, дисплей для отображения значений напряжения и силы тока на выходе, кнопка включения/отключения выхода, функциональные кнопки, вращающийся регулятор для установки выходных параметров.

На задней панели источников расположены: вентиляторы охлаждения, разъемы интерфейсов дистанционного управления USB, LAN, GPIB, клеммы подключения удаленной нагрузки, разъем сети питания, заводской (серийный) номер в виде наклейки.

Для предотвращения несанкционированного доступа к внутренним частям источников пломбируется один из крепежных винтов на корпусе. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

Общий вид источников, места нанесения знака утверждения типа, знака поверки и пломбировки представлены на рисунках 1 - 3.

Приказ Росстандарта №2623 от 22.11.2021, https://oei-analitika.ru

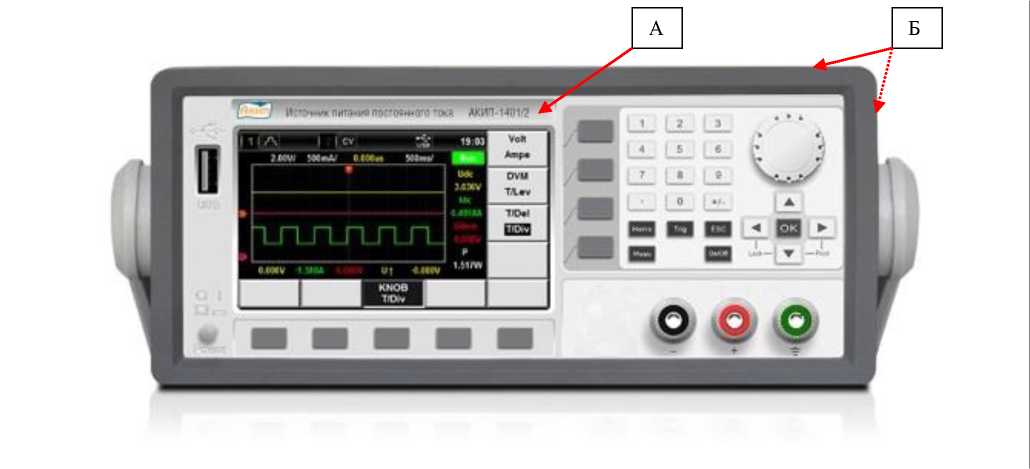

Рисунок 1 - Общий вид источников модификаций АКИП-1401/1, АКИП-1401/2, АКИП-1403/1, АКИП-1403/2, АКИП-1403/3, места нанесения знака утверждения типа (А) и знака поверки (Б)

Приказ Росстандарта №2623 от 22.11.2021, https://oei-analitika.ru

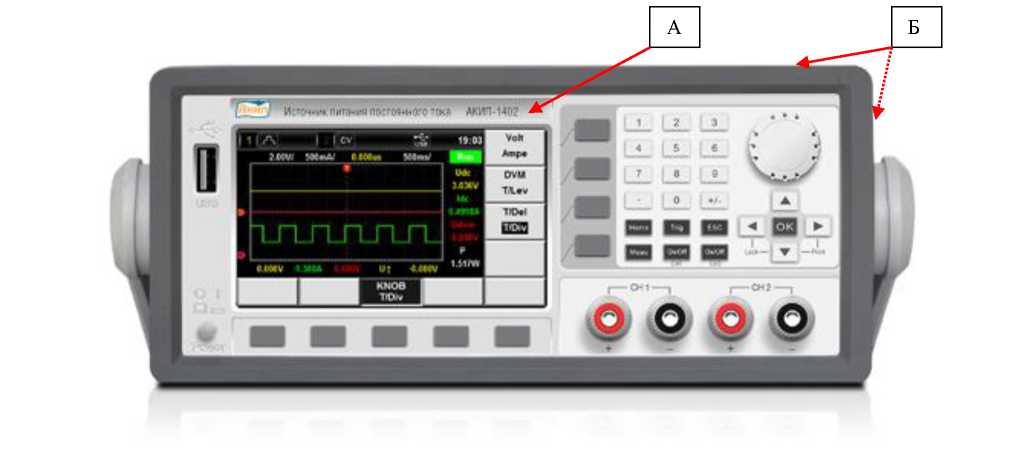

Рисунок 2 - Общий вид источников модификации АКИП-1402, места нанесения знака утверждения типа (А) и знака поверки (Б)

Приказ Росстандарта №2623 от 22.11.2021, https://oei-analitika.ru

Рисунок 3 - Вид задней панели источников, место пломбировки от несанкционированного доступа (В)

Программное обеспечение

Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.

Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ARM Rev

Номер версии^ (идентификационный номер ПО)

не ниже 1.00

Примечания:

1) Номер версии программного обеспечения определяется в

строке "ARM Rev" по трем

последним знакам, разделенным точкой.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики источников модификации АКИП-1401/1

Наименование характеристики

Значение

Максимальная выходная мощность, Вт

45

Диапазоны установки напряжения, В

  • - Диапазон "High"

  • - Диапазон "Low"

от -15 до +15 от -9 до +9

Диапазоны установки силы тока, А

  • - Диапазон "High"

  • - Диапазон "Low"

от -3 до +3 от -5 до +5

Режим стабилизации напряжения

Пределы допускаемой абсолютной погрешности установки напряжения, мВ

±(0,0002^^+3)

Пределы допускаемой абсолютной погрешности измерений напряжения, мВ

±(0,0002^иизм2)+2)

Наименование характеристики

Значение

Нестабильность напряжения при изменении напряжения питания, мВ

±(0,0002/иуст+2)

Нестабильность напряжения при изменении силы тока нагрузки, мВ

±(0,0001^+2)

Уровень пульсаций напряжения в диапазоне частот от 5 Гц до 5 МГц, мВскз5)

1

Режим стабилизации силы тока

Пределы допускаемой абсолютной погрешности установки силы тока, мА

±(0,0005^1уст3)+2)

Пределы допускаемой абсолютной погрешности измерений силы тока, мА

±(0,0005^изм4)+2)

Нестабильность силы тока при изменении напряжения питания, мА

±(0,0005^1уст+1)

Нестабильность силы тока при изменении напряжения на нагрузке, мА

±(0,0005^1уст+1)

Примечания, здесь и далее:

Х) иуст - установленное на источнике значение напряжения, мВ

  • 2) иизм - измеренное источником значение напряжения, мВ

  • 3) 1уст - установленное на источнике значение силы тока, мА

  • 4) 1изм - измеренное источником значение силы тока, мА

  • 5) мВскз - среднеквадратическое значение напряжения, мВ

Таблица 3 - Метрологические характеристики источников модификации АКИП-1401/2

Наименование характеристики

Значение

Максимальная выходная мощность, Вт

1,5

Диапазон установки напряжения, В

от -15 до +15

Диапазон установки силы тока, А

от -0,1 до +0,1

Режим стабилизации напряжения

Пределы допускаемой абсолютной погрешности установки напряжения, мВ

±(0,0002/иуст+3)

Пределы допускаемой абсолютной погрешности измерений напряжения, мВ

±(0,0002^ иизм+2)

Нестабильность напряжения при изменении напряжения питания, мВ

±(0,0002/иуст+2)

Нестабильность напряжения при изменении силы тока нагрузки, мВ

±(0,000Гиуст+1)

Уровень пульсаций напряжения в диапазоне частот от 5 Гц до 5 МГц, мВскз

1

Режим стабилизации силы тока

Пределы допускаемой абсолютной погрешности установки силы тока, мА

±(0,0005^+0,05)

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений силы тока, мА

±(0,0005-1изм+0,05)

Нестабильность силы тока при изменении напряжения питания, мА

±(0,0005^1уст+1)

Нестабильность силы тока при изменении напряжения на нагрузке, мА

±(0,0005^1усг+1)

Таблица 4 - Метрологические характеристики источников модификации АКИП-1402

Наименование характеристики

Значение

Максимальная выходная мощность, Вт

- Канал 1

45

- Канал 2

45

Диапазоны установки напряжения, В

- Канал 1

- Диапазон "High"

от -15 до +15

  • - Диапазон "Low"

  • - Канал 2

от -9 до +9

- Диапазон "High"

от 0 до +15

- Диапазон "Low"

от 0 до +9

Диапазоны установки силы тока, А

  • - Канал 1

  • - Диапазон "High"

от -3 до +3

  • - Диапазон "Low"

  • - Канал 2

от -5 до +5

- Диапазон "High"

от 0 до +3

- Диапазон "Low"

от 0 до +5

Режим стабилизации напряжения

Пределы допускаемой абсолютной погрешности установки напряжения, мВ

±(0,0002/Пуст+3)

Пределы допускаемой абсолютной погрешности измерений напряжения, мВ

±(0,0002^ иизм+2)

Нестабильность напряжения при изменении напряжения питания, мВ

±(0,0002/Пуст+2)

Нестабильность напряжения при изменении силы тока нагрузки, мВ

±(0,0001/Пуст+2)

Уровень пульсаций напряжения в диапазоне частот от 5 Гц до 5 МГц, мВскз

1

Режим стабилизации силы тока

Пределы допускаемой абсолютной погрешности установки силы тока, мА

±(0,0005^1уст+2)

Пределы допускаемой абсолютной погрешности измерений силы тока, мА

±(0,0005^1изм+2)

Наименование характеристики

Значение

Нестабильность силы тока при изменении напряжения питания, мА

±(0,0005^1уст+1)

Нестабильность силы тока при изменении напряжения на нагрузке, мА

±(0,0005^1уст+1)

Таблица 5 - Метрологические характеристики источников модификации АКИП-1403/1

Наименование характеристики

Значение

Максимальная выходная мощность, Вт

150

Диапазон установки напряжения, В

от -15 до +15

Диапазон установки силы тока, А

от -10 до +10

Режим стабилизации напряжения

Пределы допускаемой абсолютной погрешности установки напряжения, мВ

±(0,0002/иуст+3)

Пределы допускаемой абсолютной погрешности измерений напряжения, мВ

±(0,0002^иизм+3)

Нестабильность напряжения при изменении напряжения питания, мВ

±(0,0002/иуст+2)

Нестабильность напряжения при изменении силы тока нагрузки, мВ

±(0,0001^+3,5)

Уровень пульсаций напряжения в диапазоне частот от 5 Гц до 5 МГц, мВскз

1

Режим стабилизации силы тока

Пределы допускаемой абсолютной погрешности установки силы тока, мА

±(0,0005^1уст+5)

Пределы допускаемой абсолютной погрешности измерений силы тока, мА

±(0,0005-1^+4)

Нестабильность силы тока при изменении напряжения питания, мА

±(0,00054уст+1)

Нестабильность силы тока при изменении напряжения на нагрузке, мА

±(0,00054усг+2)

Таблица 6 - Метрологические характеристики источников модификации АКИП-1403/2

Наименование характеристики

Значение

Максимальная выходная мощность, Вт

150

Диапазон установки напряжения, В

от -30 до +30

Диапазон установки силы тока, А

от -5 до +5

Режим стабилизации напряжения

Пределы допускаемой абсолютной погрешности установки напряжения, мВ

±(0,0002/Пуст+3)

Пределы допускаемой абсолютной погрешности измерений напряжения, мВ

±(0,0002-0^+3)

Наименование характеристики

Значение

Нестабильность напряжения при изменении напряжения питания, мВ

±(0,0002/иуст+2)

Нестабильность напряжения при изменении силы тока нагрузки, мВ

±(0,0001^+2)

Уровень пульсаций напряжения в диапазоне частот от 5 Гц до 5 МГц, мВскз

1

Режим стабилизации силы тока

Пределы допускаемой абсолютной погрешности установки силы тока, мА

±(0,0005^1уст+3)

Пределы допускаемой абсолютной погрешности измерений силы тока, мА

±(0,0005-1^+3)

Нестабильность силы тока при изменении напряжения питания, мА

±(0,0005^1уст+1)

Нестабильность силы тока при изменении напряжения на нагрузке, мА

±(0,0005^1уст+1)

Таблица 7 - Метрологические характеристики источников модификации АКИП-1403/3

Наименование характеристики

Значение

Максимальная выходная мощность, Вт

150

Диапазон установки напряжения, В

от -60 до +60

Диапазон установки силы тока, А

от -2,5 до +2,5

Режим стабилизации напряжения

Пределы допускаемой абсолютной погрешности установки напряжения, мВ

±(0,0002/иуст+4)

Пределы допускаемой абсолютной погрешности измерений напряжения, мВ

±(0,0002^иизм+4)

Нестабильность напряжения при изменении напряжения питания, мВ

±(0,0002/иуст+2)

Нестабильность напряжения при изменении силы тока нагрузки, мВ

±(0,0001^+2)

Уровень пульсаций напряжения в диапазоне частот от 5 Гц до 5 МГц, мВскз

1

Режим стабилизации силы тока

Пределы допускаемой абсолютной погрешности установки силы тока, мА

±(0,0005^1уст+2)

Пределы допускаемой абсолютной погрешности измерений силы тока, мА

±(0,0005^1изм+2)

Нестабильность силы тока при изменении напряжения питания, мА

±(0,0005^1уст+1)

Нестабильность силы тока при изменении напряжения на нагрузке, мА

±(0,0005^1уст+1)

Таблица 8 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питающей сети, В

от 99 до 121

или

от 198 до 242

Частота напряжения питания, Г ц

от 47 до 63

Потребляемая мощность, В^А, не более

  • - модификация АКИП-1401/1

  • - модификация АКИП-1401/2

  • - модификации АКИП-1402, АКИП-1403/1, АКИП-1403/2, АКИП-1403/3

200

80

500

Масса, кг, не более

  • - модификации АКИП-1401/1, АКИП-1401/2, АКИП-1403/1,

АКИП-1403/2, АКИП-1403/3

  • - модификация АКИП-1402

8

9

Габаритные размеры (ширинахвысотахдлина), мм, не более

226х88х476

Нормальные условия измерения:

  • - температура окружающего воздуха, °C

  • - относительная влажность, %, не более

от +18 до +28

80

Рабочие условия применения:

  • - температура окружающего воздуха, °C

  • - относительная влажность воздуха (при температуре +35°C), не более

от 0 до +40

80

Знак утверждения типа

наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 7 - Комплектность источников питания постоянного тока АКИП-1400

Наименование

Обозначение

Количество

Источник питания постоянного тока

модификация (по заказу):

АКИП-1401/1, АКИП-1401/2, АКИП-1402,

АКИП-1403/1, АКИП-1403/2, АКИП-1403/3

1 шт.

Кабель питания

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе - разделе «Назначение и принцип действия» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока АКИП-1400

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия

Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091

ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

Техническая документация изготовителя

Изготовитель

«1ТЕСН ELECTRONIC Со., Ltd», Китай

Адрес: Building 1, #108 Xishanqiao Nanlu, Nanjing City (210039) CHINA Телефон: + 4006-025-0005

Факс: + 025-52415268

Web-сайт: www.itechate.com

Испытательный центр

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)

Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31 Телефон: +7(495) 777-55-91

Факс: +7(495) 640-30-23

Web-сайт: http://www.prist.ru

E-mail: prist@prist.ru

Аттестат аккредитации АО «ПриСТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312058 от 02.02.2017 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2021 г. № 2623

Лист № 1

Всего листов 3

Регистрационный № 83764-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Вискозиметры стеклянные капиллярные эталонные

Назначение средства измерений

Вискозиметры стеклянные капиллярные эталонные (далее - вискозиметры) применяют в составе эталонных комплексов, предназначенных для хранения и передачи единицы кинематической вязкости жидкости (рабочих эталонов 1-го разряда) при проведении поверки и калибровки вискозиметров различных типов, а также для измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.

Описание средства измерений

Принцип действия основан на измерении времени истечения определенного объема исследуемой жидкости через капилляр вискозиметра под действием собственного веса и при постоянном контроле температуры.

Вискозиметры состоят из трех соединенных между собой стеклянных трубок, в одной из которых расположен капилляр и измерительный резервуар, ограниченный двумя кольцевыми рисками.

Вискозиметры представляют собой D-образную стеклянную трубку.

Вискозиметры изготавливают (изготовлены) из химически стойкого лабораторного стекла.

Заводской номер, диаметр капилляра и группу стекла наносят на широкую трубку каждого вискозиметра. Год выпуска указывают в паспорте.

Вискозиметры маркируют путем нанесения на сферической поверхности измерительного резервуара его номинального значения объема, а также меток, определяющих измерительный резервуар вискозиметра.

Общий вид вискозиметров представлен на рисунке 1.

Пломбирование вискозиметра не предусмотрено.

Приказ Росстандарта №2623 от 22.11.2021, https://oei-analitika.ru

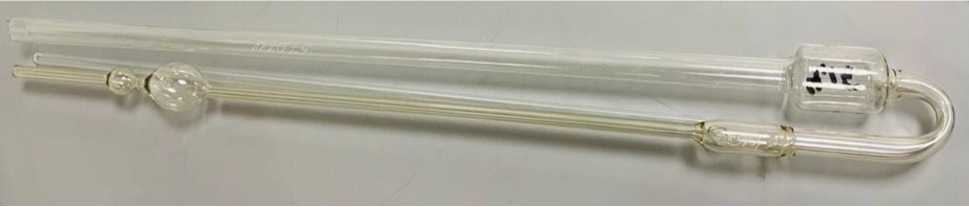

Рисунок 1 - Общий вид вискозиметра

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики вискозиметров

Номинальное значение

“ с

постоянной С, мм2/с2

Диапазон измерений вязкости, мм2/с

Пределы допускаемой относительной погрешности определения постоянных вискозиметров, %

Отклонение постоянной вискозиметра от номинального значения, %, не более

0,0017

0,4 - 3,4

0,005

1 - 10

0,017

3,4 - 34,0

0,048

8 - 80

0,05

10 - 100

0,04

8 - 80

0,10

20 - 200

± (0,0109-ln(C) + 0,1214)*, где С номинальное

0,17

34 - 340

0,24

48 - 480

30

0,27

54 - 540

значение постоянной вискозиметра, мм2/с2

0,5

100 - 1000

1,2

240 - 2400

1,7

340 - 3400

4,5

900 - 9000

5,0

1000 - 10000

17,0

3400 - 34000

50,0

10000 - 100000

* не более 0,2 %

Таблица 2 - Основные технические характеристики вискозиметров

Наименование характеристики

Значение

Условия эксплуатации вискозиметров:

- температура окружающего воздуха, °С

20 ± 2

- относительная влажность воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 84,0 до 106,7

Габаритные размеры (ШхВ), мм, не более

55 х 610

Масса, кг, не более

0,2

Средний срок службы, лет

25

Наработка на отказ, ч

48000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации Хд 2.842.001 РЭ типографическим способом.

Комплектность средства измерений

Таблица 3 - Комплектность вискозиметра

Наименование

Обозначение

Количество

Вискозиметр стеклянный капиллярный эталонный

-

от 1 шт. (по заказу)

Футляр для вискозиметров

Хд 4.120.073..4

от 1 шт. (по заказу)

Руководство по эксплуатации

Хд 2.842.001 РЭ

1 экз.

Паспорт

Хд 2.842.001 ПС

на каждый

вискозиметр

Сведения о методиках (методах) измерений приведены в п. 11 руководства по эксплуатации Хд 2.842.001 РЭ «Вискозиметры стеклянные капиллярные эталонные. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к вискозиметрам стеклянным капиллярным эталонным

Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622;

Технические условия Хд 2.842.001 ТУ «Вискозиметры стеклянные капиллярные эталонные. Технические условия».

Изготовитель

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)

ИНН 7809022120

Адрес: 190005, г. Санкт-Петербург, Московский пр. д. 19

Телефон: +7 (812) 251-7601, факс: +7 (812) 713-0114

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр. д. 19

Телефон: +7 (812) 251-7601, факс: +7 (812) 713-0114

Web-сайт: www.vniim.ru

E-mail: info@vniim. ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2021 г. № 2623

Лист № 1 Регистрационный № 83765-21 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) подстанции «Низовская» Октябрьской ЖД -филиала ОАО «Российские железные дороги» в границах Ленинградской области

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) подстанции «Низовская» Октябрьской ЖД - филиала ОАО «Российские железные дороги» в границах Ленинградской области (далее по тексту -АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

Первый уровень - включает в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

Второй уровень - измерительно-вычислительный комплекс регионального Центра энергоучета, реализован на базе устройства сбора и передачи данных (УСПД), выполняющего функции сбора, хранения результатов измерений и передачи их на уровень ИВК.

Третий уровень - измерительно-вычислительный комплекс Центра сбора и обработки данных (ЦСОД) АИИС КУЭ (ИВК), включающий в себя сервер сбора данных, программное обеспечение (ПО) «Энергия Альфа 2», устройство синхронизации времени УСВ-3 (УСВ), каналы сбора данных с уровня регионального Центра энергоучета, каналы передачи данных субъектам оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на измерительные входы счетчиков электроэнергии. В счетчиках мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчиков вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности без учета коэффициентов трансформации, которые усредняются за 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение вычисленных мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы УСПД регионального Центра энергоучета, где производится обработка измерительной информации (умножение на коэффициенты трансформации), сбор и хранение результатов измерений. Далее по основному каналу связи, организованному на базе волоконно-оптической линии связи, данные передаются в ЦСОД ОАО «РЖД», где происходит оформление отчетных документов.

Дальнейшая передача информации от ЦСОД ОАО «РЖД» третьим лицам осуществляется по каналу связи сети Internet в формате XML-макетов в соответствии с регламентами ОРЭМ.

ЦСОД ОАО «РЖД» также обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.

СОЕВ функционирует на всех уровнях АИИС КУЭ. Для синхронизации шкалы времени СОЕВ в состав ИВК входит УСВ-3, которое синхронизировано с национальной шкалой времени UTC (SU) по сигналам ГЛОНАСС.

Сравнение шкалы времени сервера ИВК с УСВ-3 осуществляется встроенным программным обеспечением сервера ИВК при каждом сеансе связи. При расхождении шкал времени сервера ИВК и УСВ-3 равном или более 1 с, проводится коррекция шкалы времени сервера ИВК.

Сравнение шкалы времени УСПД со шкалой времени севера ИВК осуществляется встроенным программным обеспечением по сети Ethernet при каждом сеансе связи. При расхождении шкал времени УСПД и сервера ИВК равном или более 1 с, проводится коррекция шкалы времени УСПД.

Сравнение шкалы времени счетчиков электрической энергии со шкалой времени УСПД осуществляется встроенным программным обеспечением по интерфейсу RS-485 при каждом сеансе связи. При расхождении шкал времени счетчиков и УСПД равном или более 1 с, проводится коррекция шкалы времени счетчиков.

Факт корректировки времени отражается в журналах событий счетчиков электрической энергии, УСПД и сервера ИВК с указанием времени (включая секунды) корректируемого компонента и величины коррекции.

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

В АИИС КУЭ используется ПО «Энергия Альфа 2».

ПО «Энергия Альфа 2» используется при коммерческом учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерения, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

Идентификационные данные ПО «Энергия Альфа 2», установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО «Энергия Альфа 2»

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Энергия Альфа 2

Номер версии (идентификационный номер) ПО

не ниже 2.0.3.16

Цифровой идентификатор ПО (MD 5, enalpha.exe)

17e63d59939159ef304b8ff63121df60

Уровень защиты ПО «Энергия Альфа 2» от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014

Метрологические и технические характеристики

Метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 2 - 4.

Таблица 2 - Состав ИК АИИС КУЭ

№№

ИК

Наименование присоединения

Состав ИК АИИС КУЭ

Трансформатор тока

Трансформатор напряжения

Счетчик

УСПД/ УСВ

ПС «Низовская»

1

линия

Лужская-6 к

ПС-262 «Красный маяк»

ТОГФ-110

кл.т. 0,2S

Ктт = 600/1 Регистрационный номер в Федеральном информационном фонде (рег. №) 61432-15

НАМИ-110 УХЛ1 кл.т. 0,2

Ктн = 110000/^3 /100/^3

рег. № 60353-15

A1802RALXQV-

P4GB-DW-GP-4

кл.т. 0,2S/0,5 рег. № 31857-11

RTU-327 рег. № 41907-09

УСВ-3 Рег. № 51644-12

2

линия

Низовская-1 к

ПС-48 «Луга»

ТОГФ-110 кл.т. 0,2S Ктт = 600/1 рег. № 61432-15

НАМИ-110 УХЛ1 кл.т. 0,2

Ктн = 110000/^3 /100/^3

рег. № 60353-15

A1802RALXQV-

P4GB-DW-GP-4

кл.т. 0,2S/0,5 рег. № 31857-11

Примечания

  • 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.

  • 2 Допускается замена УСПД, УСВ на аналогичные утвержденных типов.

  • 3 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Метрологические характеристики ИК

Метрологические характеристики ИК (активная энергия)

Номер ИК

Диапазон значений

силы тока

Границы интервала основной относительной погрешности ИК (±J), %

Границы интервала относительной погрешности ИК в рабочих условиях эксплуатации (±J), %

cos ф

= 1,0

cos ф = 0,87

cos ф

= 0,8

cos ф

= 0,5

cos ф

= 1,0

cos ф = 0,87

cos ф

= 0,8

cos ф

= 0,5

1 - 2 (ТТ 0,2S; TH 0,2; Сч 0,2S)

0,01(0,02)1н1 < I1 <

0,051н1

1,0

1,1

1,1

1,8

1,2

1,2

1,3

2,0

0,051н1 < I1 < 0,21н1

0,6

0,7

0,8

1,3

0,8

0,9

1,0

1,4

0,21н1 < I1 < 1н1

0,5

0,5

0,6

0,9

0,8

0,8

0,9

1,2

1н1 < I1 < 1,21н1

0,5

0,5

0,6

0,9

0,8

0,8

0,9

1,2

Метрологические характеристики ИК (реактивная энергия)

Номер ИК

Диапазон значений

силы тока

Границы интервала основной относительной погрешности ИК (±J), %

Границы интервала относительной погрешности ИК в рабочих условиях эксплуатации (±J), %

cos ф = 0,8 (sin ф = 0,6)

cos ф = 0,5 (sin ф = 0,87)

cos ф = 0,8 (sin ф = 0,6)

cos ф = 0,5 (sin ф = 0,87)

1 - 2

(ТТ 0,2S; TH 0,2; Сч 0,5)

0,01(0,02)1н1 < I1 <

0,051н1

1,8

1,5

2,3

2,0

0,051н1 < I1 < 0,21н1

1,4

0,9

2,0

1,6

0,21н1 < I1 < 1н1

1,0

0,8

1,8

1,5

1н1 < I1 < 1,21н1

1,0

0,8

1,8

1,5

Пределы допускаемых смещений шкалы времени СОЕВ АИИС КУЭ относительно национальной шкалы времени UTC(SU), с

± 5

Примечания

  • 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая).

  • 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95.

  • 3 Погрешность в рабочих условиях указана при температуре окружающего воздуха в месте расположения счетчиков электроэнергии от плюс 5 до плюс 35°С.

Таблица 4 - Основные технические характеристики ИК

Наименование характеристики

Значение

1

2

Нормальные условия: параметры сети:

  • - напряжение, % от ином

  • - ток, % от 1ном

  • - коэффициент мощности, cos9

  • - температура окружающей среды, °C

от 99 до 101

от 100 до 120 0,87

от +21 до +25

Продолжение таблицы 4

1

2

Условия эксплуатации:

параметры сети:

- напряжение, % от Uhom

от 90 до 110

- ТОК, % ОТ Ihom

от 1(2) до 120

- коэффициент мощности, cos9

от 0,5 инд до 0,8 емк

диапазон рабочих температур окружающего воздуха, °C:

- для ТТ и ТН

от -60 до +40

- для счетчиков

от -40 до +60

- для УСПД

от +1 до +50

- для УСВ: - антенный блок

от -40 до +70

- блок питания и интерфейсы

от -25 до +60

магнитная индукция внешнего происхождения, мТл, не более

0,5

Надежность применяемых в АИИС КУЭ компонентов:

Электросчетчики Альфа А1800:

- среднее время наработки на отказ, ч, не менее

120000

- среднее время восстановления работоспособности, ч, не более

2

УСПД RTU-327:

- среднее время наработки на отказ, ч, не менее

35000

- среднее время восстановления работоспособности, ч, не более

24

УСВ:

- среднее время наработки на отказ, ч, не менее

45000

- среднее время восстановления работоспособности, ч, не более

2

ИВК:

- коэффициент готовности, не менее

0,99

- среднее время восстановления работоспособности, ч, не более

1

Глубина хранения информации

электросчетчики:

- тридцатиминутный профиль нагрузки в двух направлениях,

сут, не менее

45

УСПД:

- суточные данные о тридцатиминутных приращениях

электроэнергии по каждому каналу и электроэнергии, потребленной за

месяц, сут, не менее

45

ИВК:

- результаты измерений, состояние объектов и средств

измерений, лет, не менее

3,5

Надежность системных решений:

  • - защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;

  • - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- журнал счётчика:

  • -  параметрирования;

  • -  пропадания напряжения;

  • -  коррекции времени в счетчике;

- журнал УСПД:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчике и УСПД;

- пропадание и восстановление связи со счетчиком;

Защищённость применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

- электросчётчика;

- промежуточных клеммников вторичных цепей напряжения;

- испытательной коробки;

- УСПД;

- защита на программном уровне информации при хранении, передаче, параметрировании:

- счетчика электрической энергии;

- УСПД;

Возможность коррекции времени в:

- счетчиках электрической энергии (функция автоматизирована);

- УСПД (функция автоматизирована);

- сервере ИВК (функция автоматизирована).

Возможность сбора информации:

- о состоянии средств измерений (функция автоматизирована).

Цикличность:

- измерений 30 мин (функция автоматизирована);

- сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на АИИС КУЭ. Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформаторы тока

ТОГФ-110

6 шт.

Трансформаторы напряжения

НАМИ-110 УХЛ1

6 шт.

Счетчики электрической энергии трехфазные многофункциональные

Альфа А1800

2 шт.

Устройство сбора и передачи данных

RTU-327

1 шт.

Устройства синхронизации времени

УСВ-3

1 шт.

Формуляр

71319484.411711.001.27.ФО

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) подстанции «Низовская» Октябрьской ЖД - филиала ОАО «Российские железные дороги» в границах Ленинградской области», аттестованном ФГУП «ВНИИМС», аттестат аккредитации № RA.RU.311787 от 02.08.2016 г.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) подстанции «Низовская» Октябрьской ЖД - филиала ОАО «Российские железные дороги» в границах Ленинградской области

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

Изготовитель

Открытое акционерное общество «Российские железные дороги» (ОАО «РЖД»)

ИНН 7708503727

Адрес: 107174, г. Москва, Новая Басманная ул., д.2

Телефон: +7 (499) 262-99-01

Факс: +7 (499) 262-90-95

Web-сайт: www.rzd.ru

E-mail: info@rzd.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119631, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2021 г. № 2623

Лист № 1

Всего листов 11

Регистрационный № 83766-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Красный Яр

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Красный Яр (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), устройство синхронизации системного времени (УССВ), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК) АИИС КУЭ ЕНЭС, включающий центры сбора и обработки данных (ЦСОД) Исполнительного аппарата (ИА) и Магистральных электрических сетей (МЭС), УССВ, автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по проводным линиям связи (интерфейс RS-485).

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. В состав ИВК входит УССВ ИВК, принимающее сигналы точного времени от спутниковых навигационных систем. УССВ ИВК обеспечивает автоматическую непрерывную синхронизацию часов сервера сбора ИВК с национальной шкалой РФ координированного времени UTC (SU).

УССВ ИВК выполняет функцию источника точного времени для уровня ИВКЭ. УСПД оснащено собственным резервным устройством синхронизации системного времени, принимающим сигналы точного времени национальной шкалы РФ координированного времени UTC (SU) от спутниковых навигационных систем. Переключение на резервный источник точного времени в УСПД происходит автоматически/вручную при отсутствии связи с УССВ ИВК. Коррекция часов УСПД проводится при расхождении времени УСПД и времени национальной шкалы РФ координированного времени UTC (SU) более чем на 1 с, с интервалом проверки текущего времени не более 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

СОЕВ обеспечивает синхронизацию времени компонентов АИИС КУЭ от источника точного времени, регистрацию даты, времени событий с привязкой к ним данных измерений количества электрической энергии с точностью ±5 с.

Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Заводской номер указывается в формуляре АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной   информационно-измерительной   системы коммерческого учета

электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию  учета и хранения результатов измерений,

а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

СПО АИИС КУЭ ЕНЭС (Метроскоп)

Номер версии (идентификационный номер) ПО

не ниже 1.0.0.4

Цифровой идентификатор ПО

26B5C91CC43 C05945AF7A39C9EBFD218

Другие идентификационные данные (если имеются)

DataServer. exe, DataServer_USPD. exe

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Состав ИК АИ

ИС КУЭ

№

ИК

Наименование ИК

Состав ИК АИИС КУЭ

Трансформатор тока

Трансформатор напряжения

Счетчик электрической

энергии

УСПД

УССВ ИВКЭ

УССВ ИВК

1

2

3

4

5

6

1

ВЛ 110 кВ Красный Яр - Новомлиново (ВЛ 110 кВ №401)

ТГФМ-110

кл.т. 0,2S

Ктт = 400/5 рег. № 52261-12

НКФ 110-57 У1

кл.т. 0,5

Ктн = (110000/V3)/(100/V3) рег. № 80014-20

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

ТК1(Я.

рег.№

36643-07

РСТВ-01 рег. №

40586-09

РСТВ-01 рег. №

40586-12

2

ВЛ 110 кВ Красный Яр - Медведицкая (ВЛ 110 кВ №402)

ТГФМ-110

кл.т. 0,2S

Ктт = 400/5 рег. № 52261-12

НКФ 110-57 У1

кл.т. 0,5

Ктн = (110000/^3)/(100/^3) рег. № 80014-20

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

3

ВЛ 110 кВ Красный Яр - Ильмень - Рудня (ВЛ 110 кВ №403)

ТГФМ-110

кл.т. 0,2S

Ктт = 400/5 рег. № 52261-12

НКФ 110-57 У1

кл.т. 0,5

Ктн = (110000/^3)/(100/^3) рег. № 80014-20

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

1

2

3

4

5

6

4

ВЛ 110 кВ Красный

Яр - Красный Яр-110

(ВЛ 110 кВ №405)

ТГФМ-110 кл.т. 0,2S Ктт = 200/5 рег. № 52261-12

НКФ 110-57 У1

кл.т. 0,5

Ктн = (110000/V3)/(100/V3) рег. № 80014-20

EPQS кл.т. 0,2S/0,5 рег. № 25971-06

5

ВЛ 110 кВ Красный

Яр - Овражная (ВЛ

110 кВ №406)

ТГФМ-110 кл.т. 0,2S Ктт = 200/5 рег. № 52261-12

НКФ 110-57 У1

кл.т. 0,5

Ктн = (110000/^3)/(100/^3) рег. № 80014-20

EPQS кл.т. 0,2S/0,5 рег. № 25971-06

6

ВЛ 110 кВ Красный Яр - Мирошники (ВЛ

110 кВ №444)

ТГФМ-110 кл.т. 0,2S Ктт = 400/5 рег. № 52261-12

НКФ 110-57 У1

кл.т. 0,5

Ктн = (110000/^3)/(100/^3) рег. № 80014-20

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

7

ОВ-110 кВ

ТГФМ-110 кл.т. 0,2S Ктт = 400/5 рег. № 52261-12

НКФ 110-57 У1

кл.т. 0,5

Ктн = (110000/^3)/(100/^3) рег. № 80014-20

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

TK16L рег.№ 36643-07

8

Л-18

ТВЛМ-10 кл.т. 0,5 Ктт = 1500/5 рег. № 1856-63

НАМИ-10-95УХЛ2 кл.т. 0,5 Ктн = 10000/100 рег. № 20186-05

EPQS кл.т. 0,2S/0,5 рег. № 25971-06

РСТВ-01 рег. № 40586-09

РСТВ-01 рег. №

40586-12

9

Л-19

ТВЛМ-10 кл.т. 0,5 Ктт = 1500/5 рег. № 1856-63

НТМИ-10-66У3 кл.т. 0,5

Ктн = 10000/100 рег. № 831-69

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

10

ВЛ-10 кВ № 22

ТВК-10 кл.т. 0,5 Ктт = 300/5 рег. № 8913-82

НАМИ-10-95УХЛ2 кл.т. 0,5 Ктн = 10000/100 рег. № 20186-05

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

11

Л-26

ТЛМ-10 кл.т. 0,5 Ктт = 1500/5 рег. № 2473-69

НАМИ-10-95УХЛ2 кл.т. 0,5 Ктн = 10000/100 рег. № 20186-05

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

12

Л-27

ТВЛМ-10 кл.т. 0,5 Ктт = 1500/5 рег. № 1856-63

НТМИ-10-66У3 кл.т. 0,5

Ктн = 10000/100 рег. № 831-69

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

1

2

3

4

5

6

13

ВЛ-10 кВ № 35

ТЛМ-10 кл.т. 0,5 Ктт = 200/5 рег. № 2473-69

НАМИ-10-95УХЛ2 кл.т. 0,5 Ктн = 10000/100 рег. № 20186-05

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

TK16L рег.№ 36643-07

РСТВ-01 рег. № 40586-09

РСТВ-01 рег. №

40586-12

14

ВЛ-10 кВ № 37

ТЛМ-10 кл.т. 0,5 Ктт = 100/5 рег. № 2473-69

НАМИ-10-95УХЛ2 кл.т. 0,5 Ктн = 10000/100 рег. № 20186-05

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

15

ВЛ-10 кВ № 38

ТЛМ-10 кл.т. 0,5 Ктт = 100/5 рег. № 2473-69

ф. А, С:

ЗНОЛ.06-10 У3 кл.т. 0,5

Ктн = (10000/V3)/(100/V3) рег. № 3344-04

ф. В:

ЗНОЛ-СЭЩ-10 кл.т. 0,5

Ктн = (10000/^3)/(100/^3) рег. № 35956-07

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

16

ВЛ-10 кВ № 40

ТЛМ-10 кл.т. 0,5 Ктт = 200/5 рег. № 2473-69

ф. А, С:

ЗНОЛ.06-10 У3 кл.т. 0,5

Ктн = (10000/^3)/(100/^3) рег. № 3344-04

ф. В:

ЗНОЛ-СЭЩ-10

кл.т. 0,5

Ктн = (10000/^3)/(100/^3) рег. № 35956-07

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

17

ВЛ-10 кВ № 42

ТОЛ 10 кл.т. 0,5S Ктт = 100/5 рег. № 7069-79

ф. А, С:

ЗНОЛ.06-10 У3 кл.т. 0,5 Ктн = (10000/^3)/(100/^3) рег. № 3344-04

ф. В:

ЗНОЛ-СЭЩ-10 кл.т. 0,5 Ктн = (10000/^3)/(100/^3) рег. № 35956-07

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

1

2

3

4

5

6

18

ВЛ-10 кВ № 44

ТЛМ-10

кл.т. 0,5

Ктт = 150/5 рег. № 2473-69

ф. А, С:

ЗНОЛ.06-10 У3 кл.т. 0,5

Ктн = (10000/V3)/(100/V3) рег. № 3344-04

ф. В:

ЗНОЛ-СЭЩ-10 кл.т. 0,5

Ктн = (10000/^3)/(100/^3) рег. № 35956-07

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

TK16L рег.№ 36643-07

РСТВ-01 рег. № 40586-09

РСТВ-01 рег. № 40586-12

19

ВЛ-10 кВ № 45

ТЛК-10

кл.т. 0,5

Ктт = 200/5 рег. № 9143-83

НАМИ-10-95УХЛ2 кл.т. 0,5 Ктн = 10000/100 рег. № 20186-05

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

20

ВЛ-10 кВ № 46

ТЛМ-10 кл.т. 0,5

Ктт = 100/5 рег. № 2473-69

ф. А, С:

ЗНОЛ.06-10 У3 кл.т. 0,5 Ктн = (10000/^3)/(100/^3) рег. № 3344-04

ф. В:

ЗНОЛ-СЭЩ-10 кл.т. 0,5 Ктн = (10000/^3)/(100/^3) рег. № 35956-07

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

21

Ввод 10 кВ Т3 В-1

ТЛМ-10

кл.т. 0,5

Ктт = 1000/5

рег. № 2473-69

НАМИ-10-95УХЛ2 кл.т. 0,5 Ктн = 10000/100 рег. № 20186-05

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

22

Ввод 10 кВ Т3 В-2

ТЛМ-10

кл.т. 0,5

Ктт = 1000/5

рег. № 2473-69

НАМИ-10-95УХЛ2 кл.т. 0,5 Ктн = 10000/100 рег. № 20186-05

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

Пр имечания

  • 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2 и в других разделах описания типа, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

  • 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95

51(2)%,

55 %,

520 %,

5100 %,

I1(2)% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<Iизм<I100%

I100 '’/о^зм^!^0/»

1

2

3

4

5

6

1 - 7

(Счетчик 0,2S;

ТТ 0,2S; ТН 0,5)

1,0

1,1

0,8

0,7

0,7

0,8

1,3

1,0

0,9

0,9

0,5

2,1

1,7

1,4

1,4

8 - 16, 18 - 22 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)

1,0

-

1,8

1,1

0,9

0,8

-

2,8

1,6

1,2

0,5

-

5,4

2,9

2,2

17 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5)

1,0

1,8

1,1

0,9

0,9

0,8

2,5

1,6

1,2

1,2

0,5

4,8

3,0

2,2

2,2

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95

52%,

55 %,

520 %,

5100 %,

I2% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<Iизм<I100%

I100 '’/о^зм^!^0/»

1 - 7 (Счетчик 0,5;

ТТ 0,2S; ТН 0,5)

0,8

2,0

1,6

1,3

1,3

0,5

1,6

1,1

1,0

1,0

8 - 16, 18 - 22 (Счетчик 0,5;

ТТ 0,5; ТН 0,5)

0,8

-

4,4

2,4

1,9

0,5

-

2,5

1,5

1,2

17 (Счетчик 0,5;

ТТ 0,5S; ТН 0,5)

0,8

4,0

2,5

1,9

1,9

0,5

2,4

1,5

1,2

1,2

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95

51(2)%,

55 %,

520 %,

5100 %,

I1(2)% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<Iизм<I100%

I100 '’/о^зм^!^0/»

1 - 7

(Счетчик 0,2S;

ТТ 0,2S; ТН 0,5)

1,0

1,3

1,0

0,9

0,9

0,8

1,5

1,2

1,1

1,1

0,5

2,2

1,8

1,6

1,6

8 - 16, 18 - 22 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)

1,0

-

1,9

1,2

1,0

0,8

-

2,9

1,7

1,4

0,5

-

5,5

3,0

2,3

1

2

3

4

5

6

17 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5)

1,0

1,9

1,2

1,0

1,0

0,8

2,6

1,7

1,4

1,4

0,5

4,8

3,0

2,3

2,3

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95

52%,

55 %,

520 %,

5100 %,

12% < I изм< I 5 %

I5 %<I изм<1 20 %

I20 %<1изм<1100%

Il00 о/а^изм^!^0/»

1 - 7 (Счетчик 0,5;

ТТ 0,2S; ТН 0,5)

0,8

2,4

2,1

1,9

1,9

0,5

2,0

1,7

1,6

1,6

8 - 16, 18 - 22 (Счетчик 0,5;

ТТ 0,5; ТН 0,5)

0,8

-

4,6

2,8

2,3

0,5

-

2,8

1,9

1,7

17 (Счетчик 0,5; ТТ 0,5S; ТН 0,5)

0,8

4,2

2,9

2,3

2,3

0,5

2,7

2,0

1,7

1,7

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов $ АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±Д), с

Примечания

  • 1 Границы интервала допускаемой относительной погрешности 51(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 51(2)%р и §2%Q для COS9<1,0 нормируются от 12%.

  • 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Нормальные условия: параметры сети:

  • - напряжение, % от ином

  • - ток, % от 1ном

  • - коэффициент мощности

  • - частота, Гц

температура окружающей среды, °C:

  • - для счетчиков электроэнергии

от 99 до 101

от 1(5) до 120 0,87

от 49,85 до 50,15

от +21 до +25

Рабочие условия: параметры сети:

  • - напряжение, % от ином

  • - ток, % от 1ном

  • - коэффициент мощности, не менее

  • - частота, Гц

от 90 до 110

от 1(5) до 120 0,5

от 49,6 до 50,4

1

2

диапазон рабочих температур окружающей среды, °C:

- для ТТ и ТН

от -45 до +40

- для счетчиков

от +10 до +30

- для УСПД, УССВ ИВКЭ

от +10 до +30

- для сервера, УССВ ИВК

от +18 до +24

Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии EPQS:

- средняя наработка на отказ, ч, не менее

70000

- среднее время восстановления работоспособности, ч

72

УСПД ТК1(Я.:

- средняя наработка на отказ, ч, не менее

55000

радиосервер точного времени РСТВ-01:

- средняя наработка на отказ, ч, не менее

55000

Глубина хранения информации счетчики электроэнергии:

- тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее

45

УСПД:

- суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее

45

при отключенном питании, лет, не менее

3

ИВК:

- результаты измерений, состояние объектов и средств измерений, лет, не менее

3,5

Надежность системных решений:

  • - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

  • - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

  • - в журналах событий счетчиков и УСПД фиксируются факты:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекция шкалы времени.

Защищенность применяемых компонентов:

  • - наличие механической защиты от несанкционированного доступа и пломбирование:

  • - счетчиков электроэнергии;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - УСПД.

  • - наличие защиты на программном уровне:

  • - пароль на счетчиках электроэнергии;

  • - пароль на УСПД;

  • - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

  • - счетчиках электроэнергии (функция автоматизирована);

  • - УСПД (функция автоматизирована).

Знак утверждения типа наносится на титульный лист формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТГФМ-110

21 шт.

Трансформатор тока

ТВЛМ-10

9 шт.

Трансформатор тока

ТВК-10

2 шт.

Трансформатор тока

ТЛМ-10

21 шт.

Трансформатор тока

ТОЛ 10

2 шт.

Трансформатор тока

ТЛК-10

2 шт.

Трансформатор напряжения

НКФ 110-57 У1

6 шт.

Трансформатор напряжения

НАМИ-10-95УХЛ2

3 шт.

Трансформатор напряжения

НТМИ-10-66У3

1 шт.

Трансформатор напряжения

ЗНОЛ.06-10 У3

2 шт.

Трансформатор напряжения

ЗНОЛ-СЭЩ-10

1 шт.

Счетчик электрической энергии многофункциональный

EPQS

22 шт.

Устройство сбора и передачи данных

ТК1(Я.

1 шт.

Радиосервер точного времени

РСТВ-01

2 шт.

Формуляр

АУВП.411711.ФСК.045.306.ФО

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Красный Яр», аттестованном ФБУ «Ростест-Москва», уникальный номер записи об аккредитации RA.RU.311703 в Реестре аккредитованных лиц.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Красный Яр

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»)

ИНН 4716016979

Адрес: 117630, г. Москва, ул. Академика Челомея, 5А

Телефон: +7 (495) 710-93-33

Факс: +7 (495) 710-96-55

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных лиц

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2021 г. № 2623

Лист № 1

Всего листов 10

Регистрационный № 83767-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Черный Яр

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Черный Яр (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), устройство синхронизации системного времени (УССВ), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК) АИИС КУЭ ЕНЭС, включающий центры сбора и обработки данных (ЦСОД) Исполнительного аппарата (ИА) и Магистральных электрических сетей (МЭС), УССВ, автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по проводным линиям связи (интерфейс RS-485).

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. В состав ИВК входит УССВ ИВК, принимающее сигналы точного времени от спутниковых навигационных систем. УССВ ИВК обеспечивает автоматическую непрерывную синхронизацию часов сервера сбора ИВК с национальной шкалой РФ координированного времени UTC (SU).

УССВ ИВК выполняет функцию источника точного времени для уровня ИВКЭ. УСПД оснащено собственным резервным устройством синхронизации системного времени, принимающим сигналы точного времени национальной шкалы РФ координированного времени UTC (SU) от спутниковых навигационных систем. Переключение на резервный источник точного времени в УСПД происходит автоматически/вручную при отсутствии связи с УССВ ИВК. Коррекция часов УСПД проводится при расхождении времени УСПД и времени национальной шкалы РФ координированного времени UTC (SU) более чем на 1 с, с интервалом проверки текущего времени не более 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

СОЕВ обеспечивает синхронизацию времени компонентов АИИС КУЭ от источника точного времени, регистрацию даты, времени событий с привязкой к ним данных измерений количества электрической энергии с точностью ±5 с.

Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Заводской номер указывается в формуляре АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной   информационно-измерительной   системы коммерческого учета

электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию  учета и хранения результатов измерений,

а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

СПО АИИС КУЭ ЕНЭС (Метроскоп)

Номер версии (идентификационный номер) ПО

не ниже 1.0.0.4

Цифровой идентификатор ПО

26B5C91CC43 C05945AF7A39C9EBFD218

Другие идентификационные данные (если имеются)

DataServer. exe, DataServer_USPD. exe

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Состав ИК АИ

ИС КУЭ

№

ИК

Наименование ИК

Состав ИК АИИС КУЭ

Трансформатор тока

Трансформатор напряжения

Счетчик электрической

энергии

УСПД

УССВ ИВКЭ

УССВ ИВК

1

2

3

4

5

6

1

ВЛ 110 кВ Чёрный Яр - Старица-2 (ВЛ 110 кВ 722)

ТГФМ-110

кл.т. 0,2S

Ктт = 400/5 рег. № 52261-12

ТН-2-110, ф. А, С:

НАМИ-110 УХЛ1 кл.т. 0,2 Ктн = (110000/^3)/(100/^3) рег. № 24218-08

ТН-2-110, ф. В:

НАМИ-110

кл.т. 0,2 Ктн = (110000/^3)/(100/^3) рег. № 60353-15

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

ТК161.

рег.№

36643-07

РСТВ-01 рег. №

40586-09

РСТВ-01 рег. №

40586-12

2

ВЛ 110 кВ Чёрный Яр - Никольская с отпайками

(ВЛ 110 кВ 723)

ТГФМ-110

кл.т. 0,2S

Ктт = 400/5 рег. № 52261-12

ТН-1-110, ф. А, В, С:

НАМИ-110

кл.т. 0,2 Ктн = (110000/^3)/(100/^3) рег. № 60353-15

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

Продолжение таблицы 2

1

2

3

4

5

6

3

ВЛ 110 кВ Чёрный Яр - Горная (ВЛ 110 кВ 780)

ТГФМ-110 кл.т. 0,2S Ктт = 200/5 рег. № 52261-12

ТН-2-110, ф. А, С:

НАМИ-110 УХЛ1 кл.т. 0,2 Ктн = (110000/V3)/(100/V3) рег. № 24218-08

ТН-2-110, ф. В: НАМИ-110 кл.т. 0,2 Ктн = (110000/^3)/(100/^3) рег. № 60353-15

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

TK16L рег.№ 36643-07

РСТВ-01 рег. № 40586-09

РСТВ-01 рег. №

40586-12

4

ВЛ 110 кВ Чёрный

Яр - Степная с отпайками (ВЛ 110 кВ 781)

ТГФМ-110 кл.т. 0,2S Ктт = 400/5 рег. № 52261-12

ТН-1-110, ф. А, В, С:

НАМИ-110 кл.т. 0,2 Ктн = (110000/^3)/(100/^3) рег. № 60353-15

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

5

ОВВ-110 кВ

ТГФМ-110 кл.т. 0,2S Ктт = 400/5 рег. № 52261-12

ТН-1-110, ф. А, В, С:

НАМИ-110 кл.т. 0,2 Ктн = (110000/^3)/(100/^3) рег. № 60353-15

ТН-2-110, ф. А, С:

НАМИ-110 УХЛ1 кл.т. 0,2 Ктн = (110000/^3)/(100/^3) рег. № 24218-08

ТН-2-110, ф. В: НАМИ-110 кл.т. 0,2 Ктн = (110000/^3)/(100/^3) рег. № 60353-15

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

6

фид №5

ТЛО-10

кл.т. 0,5

Ктт = 150/5 рег. № 25433-11

ЗНОЛП-ЭК-10

кл.т. 0,5

Ктн = (10000/^3)/(100/^3) рег. № 47583-11

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

Продолжение таблицы 2

1

2

3

4

5

6

7

фид №7

ТЛО-10

кл.т. 0,5

Ктт = 300/5 рег. № 25433-11

ЗНОЛП-ЭК-10

кл.т. 0,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 47583-11

EPQS

кл.т. 0,2S/0,5 рег. № 2597i-06

ТК1(Я.

рег.№

36643-07

РСТВ-01 рег. №

40586-09

РСТВ-01 рег. №

40586-12

8

фид №9

ТЛО-10

кл.т. 0,5

Ктт = 200/5 рег. № 25433-11

ЗНОЛП-ЭК-10

кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 47583-11

EPQS

кл.т. 0,2S/0,5 рег. № 2597i-06

9

КЛ-10 кВ

Октябрьская СЭС -Чёрный Яр №1

(фид №3)

ТЛО-10

кл.т. 0,5S

Ктт = 600/5 рег. № 25433-11

ЗНОЛП-ЭК-10

кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 47583-11

Альфа Ai8oo кл.т. o,5S/1,0 рег. № 3i857-11

10

КЛ-10 кВ

Октябрьская СЭС -Чёрный Яр №2 (фид №6)

ТЛО-10

кл.т. 0,5S

Ктт = 600/5 рег. № 25433-11

НТМИ-10-66У3

кл.т. o,5

Ктн = ioooo/ioo рег. № 83i-69

Альфа Ai8oo кл.т. o,5S/1,0 рег. № 3i857-11

11

КЛ-10 кВ

Песчаная СЭС -

Чёрный Яр №1

(фид №19)

ТЛО-10

кл.т. 0,5S

Ктт = 600/5 рег. № 25433-11

ЗНОЛП-ЭК-10

кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 47583-11

Альфа Ai8oo кл.т. o,5S/1,0 рег. № 3i857-11

12

КЛ-10 кВ

Песчаная СЭС -

Чёрный Яр №2

(фид №18)

ТЛО-10

кл.т. 0,5S

Ктт = 600/5 рег. № 25433-11

НТМИ-10-66У3

кл.т. o,5

Ктн = ioooo/ioo рег. № 83i-69

Альфа Ai8oo кл.т. o,5S/1,0 рег. № 3i857-11

13

ТСН-3 0,4 кВ

ТШП-0,66

кл.т. 0,5S

Ктт = 400/5 рег. № 64182-16

-

СЭТ-4ТМ^3

кл.т. o,2S/o,5 рег. № 27524-04

Пр имечания

  • 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2 и в других разделах описания типа, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

  • 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95

51(2)%,

55 %,

520 %,

5100 %,

I1(2)% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<Iизм<I100%

I100 '’Хо^изм^!^0/»

1

2

3

4

5

6

1 - 5

(Счетчик 0,2S;

ТТ 0,2S; ТН 0,2)

1,0

1,0

0,6

0,5

0,5

0,8

1,1

0,8

0,6

0,6

0,5

1,8

1,3

0,9

0,9

6 - 8 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)

1,0

-

1,8

1,1

0,9

0,8

-

2,8

1,6

1,2

0,5

-

5,4

2,9

2,2

9 - 12 (Счетчик 0,5S; ТТ 0,5S; ТН 0,5)

1,0

2,1

1,2

1,0

1,0

0,8

2,7

1,7

1,3

1,3

0,5

4,9

3,1

2,3

2,3

13 (Счетчик 0,2S;

ТТ 0,5S)

1,0

1,7

0,9

0,6

0,6

0,8

2,4

1,4

0,9

0,9

0,5

4,6

2,7

1,8

1,8

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95

52%,

55 %,

520 %,

5100 %,

I2% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<Iизм<I100%

I100 '’Хо^изм^!^0/»

1 - 5 (Счетчик 0,5;

ТТ 0,2S; ТН 0,2)

0,8

1,8

1,4

1,0

1,0

0,5

1,5

0,9

0,8

0,8

6 - 8 (Счетчик 0,5; ТТ 0,5; ТН 0,5)

0,8

-

4,4

2,4

1,9

0,5

-

2,5

1,5

1,2

9 - 12 (Счетчик 1,0;

ТТ 0,5S; ТН 0,5)

0,8

4,1

2,9

2,1

2,1

0,5

2,7

2,1

1,5

1,5

13 (Счетчик 0,5; ТТ 0,5S)

0,8

4,0

2,3

1,5

1,5

0,5

2,4

1,4

1,0

1,0

Продолжение таблицы 3

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95

51(2)%,

55 %,

520 %,

5100 %,

I1(2)% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<Iизм<I100%

I100 о/а^изм^!^0/»

1

2

3

4

5

6

1 - 5

(Счетчик 0,2S;

ТТ 0,2S; ТН 0,2)

1,0

1,2

0,8

0,7

0,7

0,8

1,3

1,0

0,9

0,9

0,5

1,9

1,4

1,1

1,1

6 - 8 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)

1,0

-

1,9

1,2

1,0

0,8

-

2,9

1,7

1,4

0,5

-

5,5

3,0

2,3

9 - 12 (Счетчик 0,5S; ТТ 0,5S; ТН 0,5)

1,0

2,4

1,7

1,6

1,6

0,8

3,0

2,1

1,8

1,8

0,5

5,1

3,4

2,6

2,6

13

(Счетчик 0,2S;

ТТ 0,5S)

1,0

1,8

1,0

0,8

0,8

0,8

2,5

1,5

1,1

1,1

0,5

4,7

2,8

1,9

1,9

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95

52%,

55 %,

520 %,

5100 %,

12% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<Iизм<I100%

I100 о/а^изм^!^0/»

1 - 5 (Счетчик 0,5;

ТТ 0,2S; ТН 0,2)

0,8

2,2

1,9

1,6

1,6

0,5

1,9

1,5

1,4

1,4

6 - 8 (Счетчик 0,5; ТТ 0,5; ТН 0,5)

0,8

-

4,6

2,8

2,3

0,5

-

2,8

1,9

1,7

9 - 12 (Счетчик 1,0;

ТТ 0,5S; ТН 0,5)

0,8

5,1

4,2

3,7

3,7

0,5

4,0

3,7

3,3

3,3

13 (Счетчик 0,5; ТТ 0,5S)

0,8

4,4

2,5

1,7

1,6

0,5

2,8

1,7

1,2

1,2

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов

АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±А), с

Пр имечания

  • 1 Границы интервала допускаемой относительной погрешности 51(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 51(2)%р и §2%Q для COS9<1,0 нормируются от 12%.

  • 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Нормальные условия: параметры сети:

- напряжение, % от Ином

от 99 до 101

- ток, % от 1ном

от 1(5) до 120

- коэффициент мощности

0,87

- частота, Гц

от 49,85 до 50,15

температура окружающей среды, °C:

- для счетчиков электрической энергии

от +21 до +25

Условия эксплуатации: параметры сети:

- напряжение, % от Ином

от 90 до 110

- ток, % от 1ном

от 1(5) до 120

- коэффициент мощности, не менее

0,5

- частота, Гц

от 49,6 до 50,4

диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН

от -45 до +40

- для счетчиков

от +10 до +30

- для УСПД, УССВ ИВКЭ

от +10 до +30

- для сервера, УССВ ИВК

от +18 до +24

Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Альфа А1800:

- средняя наработка до отказа, ч, не менее

120000

- среднее время восстановления работоспособности, ч

72

счетчики электроэнергии EPQS:

- средняя наработка на отказ, ч, не менее

70000

- среднее время восстановления работоспособности, ч

72

счетчики электроэнергии СЭТ-4ТМ.03: - средняя наработка до отказа, ч

90000

- среднее время восстановления работоспособности, ч

72

УСПД TK16L:

- средняя наработка на отказ, ч, не менее

55000

радиосервер точного времени РСТВ-01:

- средняя наработка на отказ, ч, не менее

55000

Глубина хранения информации счетчики электроэнергии:

- тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее

45

УСПД:

- суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее

45

при отключенном питании, лет, не менее

3

ИВК:

- результаты измерений, состояние объектов и средств измерений, лет, не менее

3,5

Надежность системных решений:

  • - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

  • - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

  • - в журналах событий счетчиков и УСПД фиксируются факты:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекция шкалы времени.

Защищенность применяемых компонентов:

  • - наличие механической защиты от несанкционированного доступа и пломбирование:

  • - счетчиков электроэнергии;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - УСПД.

  • - наличие защиты на программном уровне:

  • - пароль на счетчиках электроэнергии;

  • - пароль на УСПД;

  • - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

  • - счетчиках электроэнергии (функция автоматизирована);

  • - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТГФМ-110

15 шт.

Трансформатор тока

ТЛО-10

21 шт.

Трансформатор тока

ТШП-0,66

3 шт.

Трансформатор напряжения

НАМИ-110 УХЛ1

2 шт.

Трансформатор напряжения

НАМИ-110

4 шт.

Трансформатор напряжения

ЗНОЛП-ЭК-10

3 шт.

Трансформатор напряжения

НТМИ-10-66У3

1 шт.

Счетчик электрической энергии многофункциональный

EPQS

8 шт.

Счетчик электрической энергии многофункциональный

Альфа А1800

4 шт.

Счетчик электрической энергии многофункциональный

СЭТ-4ТМ.03

1 шт.

Устройство сбора и передачи данных

ТК1(Я.

1 шт.

Радиосервер точного времени

РСТВ-01

2 шт.

Формуляр

АУВП.411711.045.300.ФО

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Черный Яр», аттестованном ФБУ «Ростест-Москва», уникальный номер записи об аккредитации RA.RU.311703 в Реестре аккредитованных лиц.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Черный Яр

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»)

ИНН 4716016979

Адрес: 117630, г. Москва, ул. Академика Челомея, 5А

Телефон: +7 (495) 710-93-33

Факс: +7 (495) 710-96-55

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных лиц

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2021 г. № 2623

Лист № 1 Регистрационный № 83768-21 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Завод им. Гаджиева»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Завод им. Гаджиева» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (далее - ИИК), включающие в себя измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы напряжения (далее - ТН), счетчик активной и реактивной электроэнергии (далее - счетчик), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

  • 2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя сервер баз данных (далее - БД), автоматизированные рабочие места персонала (далее -АРМ), устройство синхронизации времени УСВ-3 (далее - УСВ), программное обеспечение (далее - ПО) «АльфаЦЕНТР» и каналообразующую аппаратуру.

Измерительные каналы (далее - ИК) состоят из двух уровней АИИС КУЭ.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выхода счетчика поступает на сервер БД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации.

На верхнем - втором уровне системы выполняется дальнейшая обработка измерительной информации, в частности, формирование и оформление отчетных документов.

Сервер БД обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц (предприятий потребителей, сетевых организаций, смежных субъектов оптового рынка электрической энергии и мощности (далее - ОРЭМ) и др.), получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.

Сервер БД по сети Internet с использованием электронной подписи (ЭП) раз в сутки формирует и отправляет с помощью электронной почты по каналу связи по протоколу TCP/IP отчеты с результатами измерений в формате XML в АО «АТС», филиал АО «СО ЕЭС» РДУ и всем заинтересованным субъектам ОРЭМ.

АИИС КУЭ имеет систему обеспечения единого времени (далее - СОЕВ), которая охватывает уровни ИИК и ИВК. АИИС КУЭ оснащена УСВ типа УСВ-3, принимающим сигналы точного времени от навигационных систем ГЛОНАСС/GPS. УСВ обеспечивает автоматическую коррекцию часов сервера БД. Коррекция часов сервера БД проводится при расхождении часов сервера БД и времени УСВ более чем на ±1 с. Коррекция часов счетчика проводится при расхождении часов счетчика и времени сервера БД более чем на ±2 с.

Журналы событий счетчика электроэнергии отражают время (дату, часы, минуты, секунды) коррекции часов указанных устройств.

Журналы событий сервера БД отражают время (дату, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР», в состав которого входят модули, указанные в таблице 1. ПО «АльфаЦЕНТР» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР».

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки

Значение

Идентификационное наименование ПО

ПО «АльфаЦЕНТР»

Библиотека ac metrology.dll

Номер версии (идентификационный номер) ПО

не ниже 15.07.04

Цифровой идентификатор ПО

3e736b7f380863f44cc8e6f7bd211c54

Алгоритм вычисления цифрового идентификатора ПО

MD5

ПО «АльфаЦЕНТР» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

аблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Номер ИК

Наименование ИК

Измерительные компоненты

Вид электроэнергии

Метрологические характеристики ИК

ТТ

ТН

Счётчик

УСВ

Основная погрешность, %

Погрешность в рабочих условиях, %

1

ВЛ-10 кВ Ф-5 ПС 330кВ Махачкала,

Опора №2, ПКУ-10 кВ

ТОЛ-10

Кл. т. 0,5

Ктт 100/5

Рег. № 7069-07

ТОЛ-СЭЩ-10

Кл. т. 0,5

Ктт 100/5 Рег. № 32139-06

ЗНОЛ-СЭЩ-10

Кл. т. 0,5

Ктн 10000/\3:100/\3

Рег. № 35956-12

Меркурий 230 ART-00

PQRSIDN Кл. т. 0,5S/1,0

Рег. № 23345-07

УСВ-3 Рег.

№ 64242-16

активная

реактивная

±1,2

±2,8

±4,1

±7,1

Пределы допускаемой погрешности СОЕВ АИИС КУЭ, с

±5

Примечания:

  • 1. Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).

  • 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

  • 3. Погрешность в рабочих условиях указана для cos ф = 0,8инд, 1=0,05-1ном и температуры окружающего воздуха в месте расположения счетчика электроэнергии от -40 °C до +55 °C.

  • 4. Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, Ктн - коэффициент трансформации трансформаторов напряжения, Рег. № -регистрационный номер в Федеральном информационном фонде.

  • 5. Допускается замена ТТ, ТН и счетчика на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

  • 6. Допускается замена УСВ на аналогичные утвержденного типа.

  • 7. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики

Значение

Количество измерительных каналов

1

Нормальные условия:

- параметры сети:

- напряжение, % от ином

99 до 101

- ток, % от 1ном

100 до 120

- частота, Гц

от 49,85 до 50,15

- коэффициент мощности cos9

0,9

- температура окружающей среды, оС

от +21 до +25

Условия эксплуатации:

- параметры сети:

- напряжение, % от ином

от 90 до 110

- ток, % от 1ном

от 5 до 120

- коэффициент мощности

от 0,5 инд. до 0,8 емк.

- частота, Гц

от 49,5 до 50,5

- температура окружающей среды для ТТ и ТН, оС

от -45 до +40

- температура окружающей среды в месте расположения счетчика

электроэнергии, оС

от -40 до +55

- температура окружающей среды в месте расположения УСВ, оС

от -50 до +70

- температура окружающей среды в месте расположения

от +10 до +30

сервера, оС

Надежность применяемых в АИИС КУЭ компонентов:

Счетчик электроэнергии:

- среднее время наработки на отказ, ч, не менее

150000

- среднее время восстановления работоспособности, ч

2

УСВ:

- среднее время наработки на отказ, ч, не менее:

45000

- среднее время восстановления работоспособности, ч

2

Сервер:

- среднее время наработки на отказ, ч, не менее

70000

- среднее время восстановления работоспособности, ч

1

Глубина хранения информации

Счетчик электроэнергии:

- тридцатиминутный профиль нагрузки, сутки, не менее

85

- при отключении питания, лет, не менее

3

Сервер:

- хранение результатов измерений и информации состояний

средств измерений, лет, не менее

3,5

Надежность системных решений:

  • -   защита от кратковременных сбоев питания сервера БД с помощью источника бесперебойного питания;

  • -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

Лист № 5

Всего листов 7

В журналах событий фиксируются факты:

  • - журнал счетчика:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике;

  • - журнал сервера БД:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике и сервере БД;

  • - пропадание и восстановление связи со счетчиком.

Защищённость применяемых компонентов:

  • - механическая защита от несанкционированного доступа и пломбирование:

  • - счетчика;

  • - промежуточных клеммников вторичных цепей тока и напряжения;

  • - испытательной коробки;

  • - сервера БД;

  • -  защита на программном уровне информации при хранении, передаче, параметрировании:

  • - счетчика;

  • - сервера БД.

Возможность коррекции времени:

  • - счетчика (функция автоматизирована);

  • - сервера БД (функция автоматизирована).

Возможность сбора информации:

  • - о результатах измерений (функция автоматизирована).

Цикличность:

  • - измерений 30 минут (функция автоматизирована);

  • - сбора 30 минут (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки АИИС КУЭ входит техническая документация на систему и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

аблица 4 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество

Трансформатор тока

ТОЛ-10

1 шт.

Трансформатор тока

ТОЛ-СЭЩ-10

1 шт.

Трансформатор напряжения

ЗНОЛ-СЭЩ-10

3 шт.

Счетчики электрической энергии трехфазные статические

Меркурий 230 ART-00 PQRSIDN

1 шт.

Устройство синхронизации времени

УСВ-3

1 шт.

Программное обеспечение

«АльфаЦЕНТР»

1 шт.

Паспорт-Формуляр

РЭСС.411711.АИИС.942 ПФ

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) АО «Завод им. Гаджиева», аттестованном ООО «МЦМО», аттестат об аккредитации № 01.00324-2011 от 14.09.2011 г.

Нормативные документы, устанавливающие требования к АИИС КУЭ

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Изготовитель

Акционерное общество «РЭС Групп»

(АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600017, г. Владимир, ул. Сакко и Ванцетти, д. 23, оф. 9

Телефон: 8 (4922) 22-21-62

Факс: 8 (4922) 42-31-62

E-mail: post@orem.su

Испытательный центр

Акционерное общество «РЭС Групп»

(АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600017, г. Владимир, ул. Сакко и Ванцетти, д. 23, оф. 9

Телефон: 8 (4922) 22-21-62

Факс: 8 (4922) 42-31-62

E-mail: post@orem.su

Аттестат об аккредитации АО «РЭС Групп» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312736 от 17.07.2019 г.



Ссылки на другие приказы Росстандарта

  • №535 от 17.03.2020
  • №2876 от 15.06.2011
  • №1574 от 22.06.2006
  • №897 от 11.07.2016
  • №1 от 08.01.2013
  • №442 от 12.03.2018
  • №1899 от 30.08.2021
  • №3103 от 31.10.2006
  • №1213 от 27.07.2014
  • №275 от 20.02.2019
  • №1861 от 05.09.2017
  • №2084 от 23.12.2014
  • №974 от 25.07.2005
  • №2747 от 08.12.2017
  • №676 от 03.04.2017
  • №153 от 24.01.2022
  • №2846 от 29.11.2019
  • №2676 от 14.12.2018
  • №205 от 01.02.2008
  • №3000 от 30.11.2022
  • №3219 от 07.07.2011
  • №787 от 08.07.2015
  • №915 от 14.07.2005
  • №1813 от 02.06.2008
  • №1481 от 17.07.2018
    • Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
