МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

18 марта 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

(---------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 02A929B5000BAEF7814AB38FF70B046437 Кому выдан; Шалаев Антон Павлович

Действителен: с 27.12.2021 до 27.12.2022

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «18» марта 2022 г. № 671

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» марта 2022 г. № 671

Регистрационный № 59767-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные многоканального программируемого терминала МПТ

Преобразователи измерительные многоканального программируемого терминала МПТ (далее - ИП) предназначены для измерений периода электрических колебаний и электрического сопротивления.

ИП представляют собой электронную плату, монтируемую в металлическом шкафу многоканального программируемого терминала МПТ. Измерительные входы ИП последовательно подключаются через электромагнитные реле и разъёмные соединения к струнным измерительным преобразователям с импульсным возбуждением (далее - СИПИ).

ИП используется для измерений периода электрических колебаний струнных преобразователей, а также электрического сопротивления катушки СИПИ при трёхпроводном соединении, или сопротивления катушки вместе с сопротивлением линии связи при двухпроводном соединении.

ИП имеет адрес, который может быть установлен от 0 до 63.

Информация о периоде или сопротивлении выдаётся в виде кода ASCII по внешнему

запросу.

Тип интерфейса связи RS-485.

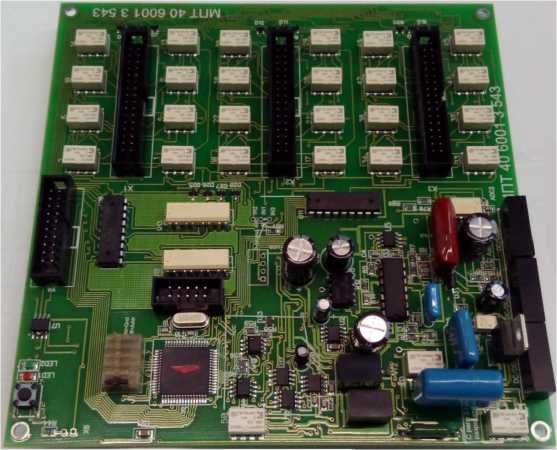

Фотография общего вида представлена на рисунке 1.

Рисунок 1 - Общий вид ИП

Программное обеспечение (далее - ПО) является встроенным. Функции ПО:

• - управление работой ИП в процессе измерений;

• - выдача по интерфейсу связи результатов измерений в цифровом коде. Всё встроенное ПО является метрологически значимым.

Идентификационные данные метрологически значимого программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимого ПО

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики ИП представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

наносится на руководство по эксплуатации в центре титульного листа типографским способом и в виде наклейки на ИП.

Комплектность поставки ИП приведена в таблице 4.

Таблица 4 - Комплектность средства измерений

Методика измерений приведена в разделе 6 руководства по эксплуатации

Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления»;

4060-001-00113543-2003 ТУ. Многоканальный программируемый терминал МПТ. Технические условия.

Открытое акционерное общество «Научно-исследовательский институт энергетических сооружений» (ОАО «НИИЭС»)

ИНН 7733021533

Адрес: 125362, г. Москва, Строительный проезд, д. 7а

Тел. (факс): (499) 493-51-32, 363-56-51

Е-mail: info@niies.ru

Web-сайт: www.niies.rushydro.ru

Акционерное общество «Проектно-изыскательский и научно-исследовательский институт «Гидропроект» им. С.Я. Жука» (АО «Институт Гидропроект»)

ИНН 7743714777

Адрес: 125993, г. Москва, Волоколамское шоссе, д. 2, эт. 5, пом. I, комн. 12

Тел. (факс): (495) 727-36-05, (495) 617-17-81, (499) 158-01-91

Е-mail: hydro@hydroproject.ru

Web-сайт: www.mhp.rushydro.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)

Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20

Телефон (факс): (8412) 49-82-65

Е-mail: pcsm@sura.ru

Web-сайт: www.penzacsm.ru

Аттестат аккредитации ФБУ «Пензенский ЦСМ» по проведению испытаний средств

измерений в целях утверждения типа № RA.RU.311197 от 06.07.2015.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» марта 2022 г. № 671

Регистрационный № 43002-09

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи линейных деформаций измерительные струнные модифицированные ПЛДС-М

Преобразователи линейных деформаций измерительные струнные модифицированные ПЛДС-М (далее - преобразователи) предназначены для измерений линейной деформации и температуры.

Преобразователи осуществляют преобразование деформации в изменение периода собственных колебаний струнного резонатора, а температуры - в изменение электрического сопротивления постоянному току медного провода катушки электромагнитной системы преобразователя.

Преобразователи представляют собой устройства, выполненные в виде металлического цилиндра с гибким трёхжильным кабелем.

Между анкерами, расположенными по краям корпуса преобразователя, внутри жестко закреплен струнный резонатор. Резонатор приводится в колебательное движение с помощью электромагнитного устройства, импульс возбуждения на которое поступает от специализированного периодомера.

Электромагнитное устройство преобразователей является обратимым и используется как для возбуждения струнного резонатора, так и для генерации в нем гармонических затухающих колебаний ЭДС (сигналы запроса и ответа передаются по одной и той же линии).

Катушка электромагнитного устройства преобразователя дополнительно выполняет функцию термометра сопротивления, использующего эффект изменения электрического сопротивления постоянному току медного обмоточного провода катушки от температуры окружающей преобразователь среды.

Преобразователи выпускаются в 3-х модификациях, отличающихся диапазоном измерений. Фотография общего вида представлена на рисунке 1.

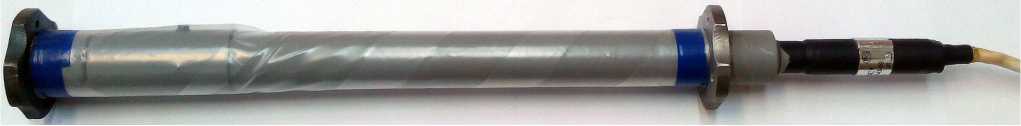

Рисунок 1 - Общий вид преобразователей

Программное обеспечение отсутствует

Метрологические и технические характеристики преобразователей представлены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Продолжение таблицы 1

________________Наименование параметра________________

- функция влияния температуры окружающей среды на функцию преобразования линейной относительной деформации Характеристики преобразователей по второму каналу:

Примечания:

* нормирующее значение приведенной погрешности - диапазон измерений;

** s - значение измеряемой линейной относительной деформации, млн^-1;

X - период выходного сигнала, мкс;

A, B, C - постоянные коэффициенты, определяемые по результатам градуировки конкретного преобразователя, млн’^мкс², млн’^мкс, млн^-1;

*** ТТ - функция влияния температуры окружающей среды, млн^-1;

R - электрическое сопротивление постоянному току медного провода обмотки катушки электромагнитной головки преобразователя, Ом;

Е, D - постоянные коэффициенты, определяемые экспериментально, млн^-1/Ом, млн^-1; **** Т - температура окружающей преобразователь среды, °С;

R - электрическое сопротивление постоянному току медного провода обмотки катушки электромагнитной головки преобразователя, Ом;

G и H - постоянные коэффициенты, определяемые при градуировке преобразователя, °С/Ом, °С.

Таблица 2 - Технические характеристики

Продолжение таблицы 2

наносится на бумажный шильдик преобразователя и эксплуатационную документацию типографским способом.

Комплектность поставки преобразователей приведена в таблице 3.

Таблица 3 - Комплектность средства измерений

Методика измерений приведена в разделах 4 и 7 руководства по эксплуатации

Нормативные и технические документы, устанавливающие требования к преобразователям линейных деформаций измерительным струнным модифицированным ПЛДС-М

ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.543-86 ГСИ. Государственная поверочная схема для средств измерений деформации

Преобразователи линейных деформаций измерительные струнные модифицированные ПЛДС-М. Технические условия. ТУ 4218-004-00113543-09.

Открытое акционерное общество «Научно-исследовательский институт энергетических сооружений» (ОАО «НИИЭС»)

ИНН 7733021533

Адрес: 125362, г. Москва, Строительный проезд, д. 7а

Тел. (факс): (499) 493-51-32, 363-56-51

Е-mail: info@niies.ru

Web-сайт: www.niies.rushydro.ru

Акционерное общество «Проектно-изыскательский и научно-исследовательский институт «Гидропроект» им. С.Я. Жука» (АО «Институт Гидропроект»)

ИНН 7743714777

Адрес: 125993, г. Москва, Волоколамское шоссе, д. 2, эт. 5, пом. I, комн. 12

Тел. (факс): (495) 727-36-05, (495) 617-17-81, (499) 158-01-91

Е-mail: hydro@hydroproject.ru

Web-сайт: www.mhp.rushydro.ru

Испытательный центр Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)

Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20

Телефон (факс): (8412) 49-82-65

Е-mail: pcsm@sura.ru

Web-сайт: www.penzacsm.ru

Аттестат аккредитации ФБУ «Пензенский ЦСМ» по проведению испытаний средств

измерений в целях утверждения типа № RA.RU.311197 от 06.07.2015.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» марта 2022 г. № 671

Лист № 1 Регистрационный № 78584-20 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 1019 ПСП «Ильский НПЗ»

Система измерений количества и показателей качества нефти № 1019 ПСП «Ильский НПЗ» (далее по тексту - система) предназначена для автоматизированных измерений массы и показателей качества нефти.

Принцип действия системы основан на использовании прямого метода динамических измерений массы нефти, транспортируемой по трубопроводам, с помощью счетчиков-расходомеров массовых. Выходные электрические сигналы счетчиков-расходомеров массовых поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

Система представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта - ООО «КНГК - ИНПЗ» и состоящей из блока измерительных линий (БИЛ), блока измерений показателей качества нефти (далее по тексту - БИК), системы сбора, обработки информации и управления и системы дренажа нефти. Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на систему и ее компоненты.

В состав системы входят следующие средства измерений утвержденного типа:

• - счетчики-расходомеры массовые Micro Motion (далее по тексту - СРМ) модели CMF 400M, тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под номером (далее по тексту - регистрационный номер) 45115-16;

• - датчики температуры Rosemount 644, регистрационный номер 63889-16;

• - преобразователи давления измерительные 3051, модели 3051Т, регистрационный номер 14061-15;

• - датчики давления Метран-150, модели 150CD, регистрационный номер 32854-13;

• - преобразователи плотности и расхода CDM, регистрационный номер 63515-16;

• - влагомеры нефти поточные УДВН-1пм, регистрационные номера 14557-15;

• - преобразователи плотности и вязкости FVM, регистрационные номера 62129-15;

В систему сбора, обработки информации и управления системы входят:

• - комплексы измерительно-вычислительные ИМЦ-07 (далее по тексту - ИВК), регистрационный номер 53852-13;

• - автоматизированные рабочие места (АРМ) оператора системы с программным обеспечением «ФОРВАРД PRO» (основное, резервное).

В состав системы входят показывающие средства измерений давления и температуры утвержденного типа.

Система обеспечивает выполнение следующих основных функций:

- измерения массового расхода и массы брутто нефти прямым методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности нефти;

- вычисления массы нетто нефти, как разности массы брутто нефти и массы балласта с использованием результатов измерений массовой доли механических примесей, массовой доли хлористых солей и массовой доли воды, определенных в аккредитованной испытательной лаборатории за установленные интервалы времени или результаты измерений массовой доли воды, определенной по результатам измерений объемной доли воды с применением влагомера нефти поточного УДВН-1пм;

- измерения плотности, содержания воды в нефти;

- измерения давления и температуры нефти автоматические и с помощью показывающих средств измерений давления и температуры нефти соответственно;

- проведение контроля метрологических характеристик (КМХ) рабочего СРМ с применением контрольно-резервного СРМ, применяемого в качестве контрольного;

- проведение КМХ и поверки СРМ с применением ТПУ или по передвижной поверочной установке на месте эксплуатации;

- автоматический и ручной отбор проб нефти согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

- автоматический контроль параметров нефти, их индикацию и сигнализацию нарушений установленных границ;

- защиту информации от несанкционированного доступа установкой логина и паролей разного уровня доступа.

Установка пломб на систему и нанесение знака поверки на систему не предусмотрены.

Заводской номер системы нанесен ударным и металлографическим методом на маркировочную табличку, закрепленную на БИЛ системы.

Программное обеспечение (ПО) обеспечивает реализацию функций системы.

ПО системы реализовано в ИВК и автоматизированных рабочих местах (АРМ) оператора ПО «ФОРВАРД PRO», сведения о которых приведены в таблице 1. ПО ИВК и АРМ оператора настроено для работы и испытано при испытаниях системы в целях утверждения типа. Метрологические характеристики системы указаны с учетом влияния ПО.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 1 - Идентификационные данные ПО

Метрологические и основные технические характеристики, включая показатели точности и показатели качества измеряемой среды, приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики системы

Таблица 3 - Основные технические характеристики системы

наносится на титульный лист инструкции по эксплуатации системы типографским способом.

Комплектность системы приведена в таблице 4.

Таблица 4 - Комплектность системы

приведены в документе «ГСИ. Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти № 1019 ПСП «Ильский НПЗ»

ГОСТ 8.587-2019 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений

Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

Общество с ограниченной ответственностью «НефтеГазИнтеллект» (ООО «НГИ»).

ИНН 1642210765

Адрес: 452603, Россия, Республика Башкортостан, г. Октябрьский, ул. Кооперативная 67, кв. 6

Телефон: +7 (347) 226 44 65, +7 (347) 226 30 34

E-mail: neftegasintellekt@gmail.com

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им.Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-ая Азинская, д. 7 «а»

Юридический адрес: 190005, Россия, г. Санкт-Петербург, проспект Московский, д. 19 Телефон: (843) 272-70-62

Факс: (843) 272-00-32

E-mail: office@vniir.org

Регистрационный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» марта 2022 г. № 671

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке ЛПДС «Рязань»

Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке ЛПДС «Рязань» (далее - система) предназначена для автоматизированного определения массы нефтепродуктов в резервуарном парке косвенным методом статических измерений.

Описание средства измерений

Принцип действия системы основан на использовании косвенного метода статических измерений массы нефтепродукта по ГОСТ 8.587-2019, реализованного с применением:

• - резервуаров вертикальных стальных цилиндрических;

• - средств измерений (СИ) уровня нефтепродукта;

• - СИ температуры нефтепродукта;

• - результатов измерений плотности нефтепродукта, в аккредитованной испытательной лаборатории.

Система представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на систему и эксплуатационными документами на ее компоненты.

В состав системы входят измерительные каналы (ИК), приведенные в таблице 1.

Таблица 1 - ИК в составе системы

Конструктивно система состоит из резервуаров вертикальных стальных (11 шт.) с размещенными на них СИ уровня и температуры нефтепродукта и программно-технического комплекса «Резервуарный парк». СИ в совокупности с линиями связи и модулем ввода -вывода и связи FCU 2160 и программно-техническим комплексом «Резервуарный парк» образуют 11 каналов измерений массы нефтепродуктов.

В состав системы входят следующие СИ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее по тексту -регистрационный №)) и технические средства:

• - резервуары вертикальные стальные цилиндрические РВС-400, РВСП-10000 (регистрационный № 74786-19);

• - резервуары вертикальные стальные цилиндрические РВС-5000, РВС-10000 (регистрационный № 70642-18);

• - резервуары вертикальные стальные цилиндрические РВС-5000 (регистрационный № 81327-21);

• - резервуары вертикальные стальные цилиндрические РВС-10000 (регистрационный № 74003-19);

• - преобразователи сопротивления многоточечные NLI (регистрационный № 58183-14);

• - уровнемеры радарные серии Rosemount TankRadar REX (RTG 3920, RTG 3930, RTG 3950, RTG 3960) (регистрационный № 19092-09, № 19092-14);

• - модуль ввода - вывода и связи FCU 2160.

Программно-технический комплекс «Резервуарный парк» проводит вычисление массы нефтепродукта с пределами допускаемой относительной погрешности вычислений не более ±0,01 %.

Система обеспечивает выполнение следующих основных функций:

• - определение массы нефтепродукта в резервуарах косвенным методом статических измерений;

• - вычисление объемно-массовых показателей нефтепродукта по резервуарам, группам резервуаров и по резервуарному парку в целом;

• - представление информации о текущем состоянии резервуаров;

• - ведение архивных баз данных;

• - защиту информации от несанкционированного доступа;

• - диагностирование исправности технических средств и программного обеспечения;

• - формирование отчетных документов, установленной и произвольной формы.

Пломбирование системы не предусмотрено.

Знак поверки наносится на свидетельство о поверке системы.

Программное обеспечение

Система имеет программное обеспечение (ПО), реализованное в программнотехническом комплексе «Резервуарный парк», обеспечивающее реализацию функций системы.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Идентификационные данные ПО системы приведены в таблице 2.

Таблица 2  - Идентификационные данные ПО программно-технического комплекса

«Резервуарный парк»

Метрологические и технические характеристики

Основные метрологические и технические характеристики системы.

Таблица 3 - Основные метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится на титульный лист инструкции по эксплуатации системы типографским способом.

Таблица 5 - Комплектность средства измерений

представлены в документе «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных резервуарах», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2021.40085.

Нормативные документы, устанавливающие требования к системе контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке ЛПДС «Рязань»

Приказ правительства РФ от 16.11.2020 г. № 1847 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений.

Акционерное общество «Транснефть - Верхняя Волга» (АО «Транснефть - Верхняя Волга»)

ИНН 5260900725.

Адрес: 603950, Нижегородская область, г. Нижний Новгород, переулок Гранитный, д. 4/1

Телефон: +7 (831) 438-22-00

Факс: +7 (831) 438-22-05

E-mail: referent@tvv.transneft.ru

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, РТ, г. Казань, ул. Журналистов, д. 2а

Телефон: +7 (843) 567-20-10; 8-800-700-78-68

Факс: +7 (843) 567-20-10

E-mail: gnmc@nefteavtomatika.ru

Аттестат аккредитации АО «Нефтеавтоматика» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311366 от 27.07.2017 г.
