№2350 от 04.10.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 118007
О переоформлении свидетельства об утверждении типа средства измерений № 58566 "Системы аэродромные метеорологические информационно-измерительные АМИС-РФ" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 2350 от 04.10.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ___
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ4 октября 2019 г.
2350
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 58566 «Системы аэродромные метеорологические информационно-измерительные АМИС-РФ» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «ИГП» от 31 июля 2019 г. № 156/1 приказываю:
-
1. Внести изменения в описание типа на системы аэродромные
метеорологические информационно-измерительные АМИС-РФ,
зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 17011-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП 2540-0051-2019 «ГСИ. Системы аэродромные метеорологические информационно-измерительные АМИС-РФ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 1 июля 2019 г., и распространить действие документа на системы аэродромные метеорологические информационно-измерительные АМИС-РФ, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 58566 «Системы аэродромные метеорологические информационно-измерительные АМИС-РФ», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 17011-15, в связи с внесением изменений в методику поверки.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
f ■
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036EE32711E880E9E0071BFC5DD276
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08.11.2018 до 08.11,2019
к_______________________________/Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «4» октября 2019 г. № 2350
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы аэродромные метеорологические информационно-измерительные АМИС-РФ
Назначение средства измеренийСистемы аэродромные метеорологические информационно-измерительные АМИС-РФ (далее - системы АМИС-РФ) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, температуры почвы, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, метеорологической оптической дальности, высоты нижней границы облаков, количества атмосферных осадков.
Описание средства измеренийПринцип действия систем АМИС-РФ основан на измерении измерительными преобразователями метеорологических параметров. Измеренные значения преобразуются в цифровой код преобразователями измерительными (контроллерами) и передаются по линиям связи и (или) радиоканалам в центральное устройство. В центральном устройстве результаты измерений обрабатываются, отображаются на дисплее оператора, регистрируются, архивируются (с возможностью печати табличных и графических материалов за весь срок хранения) и автоматически формируются метеорологические сообщения.
Конструктивно системы АМИС-РФ выполнены по модульному принципу и состоят из центрального устройства, измерительных каналов, вспомогательных и связующих компонентов. Центральное устройство представляет собой ПЭВМ с автономным программным обеспечением (ПО «АМИС-РФ»), измерительный преобразователь атмосферного давления и коммуникационное оборудование. Компоненты центрального устройства установлены в телекоммуникационный шкаф и размещены в помещении служб метеорологического обеспечения. С помощью линий связи к центральному устройству подключаются измерительные преобразователи образуя измерительные каналы (далее - ИК). Измерительные преобразователи, используемые для измерения физических величин, размещаются по схемам, приведенным в эксплуатационной документации. Наименование измерительных преобразователей приведен в таблице 1.
Таблица 1 - наименование измерительных преобразователей систем АМИС-РФ
|
Наименование измерительного канала |
Наименование применяемого компонента |
|
Канал измерений относительной влажности и температуры воздуха |
HMP155, HMP45D |
|
Канал измерений температуры почвы |
DTS12G, DTS12W, ТСПТ300 |
|
Канал измерений скорости и направления воздушного потока |
WAA151, WAA252,WAV151, WAV252, WMT700, ИПВ-01, ИПВ-У, RM Young 05103, Пеленг СФ-03, Ветромер-1 |
|
Канал измерений атмосферного давления |
РТВ330, РТВ220, БРС-1М, БА-1 |
|
Канал измерений высоты нижней границы облаков |
CL31, СТ25К, РВО-5, ДОЛ-2, ДВО-2, Пеленг СД-02- 2006 |
|
Наименование измерительного канала |
Наименование применяемого компонента |
|
Канал измерений метеорологической оптической дальности |
LT31, FS11, FS11P, PWD22, FD12, FD12P, MITRAS, ИМДВ-1, ФИ-4, ФИ-3, Пеленг СФ-01, Пеленг СЛ-03 |
|
Канал измерений количества осадков |
OTT Pluvio2 200, RG13, RG13H, «Пеленг СФ-11» |
|
Каналы комплексные (автономные блоки) |
Комплексы метеорологические с анемометрами акустическими МК-15 Метеорологический комплекс ТГБА-1 |
|
Канал преобразования сигналов |
QLI50, WT501, WT511, WT521,QML201, WAC155 |
Системы АМИС-РФ выпускаются с различным количеством ИК каналов. Количество ИК конкретной системы АМИС-РФ указывается в ее формуляре.
Системы АМИС-РФ работают круглосуточно, имеют последовательный интерфейс RS-232, RS-485. Дистанция подключения первичных измерительных преобразователей при использовании модемов составляет 10 км.
Общий вид систем АМИС-РФ представлен на рисунке 1.
Пломбировка не предусмотрена, для защиты систем АМИС-РФ от несанкционированного доступа применяются замки. Схема расположения замков представлена на рисунке 2.

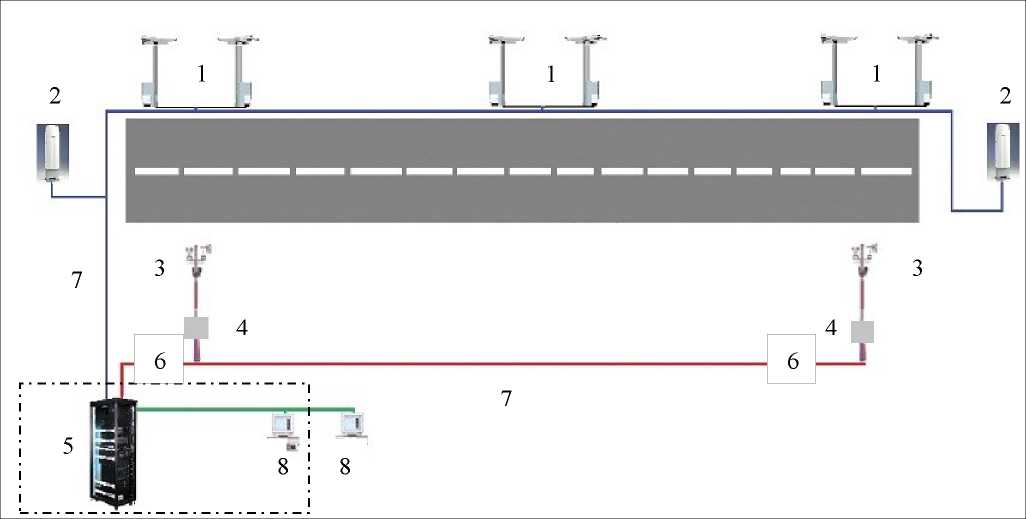

Рисунок 1 - Общий вид системы АМИС-РФ
1 - преобразователи метеорологической оптической дальности, 2 - преобразователи высоты нижней границы облаков, 3 - преобразователи скорости и направления воздушного потока, 4 - преобразователи температуры и влажности воздуха, 5 - центральное устройство с измерителями атмосферного давления и ЭВМ, 6 - модули преобразователей измерительных, 7 - линии связи, 8 - устройства отображения.

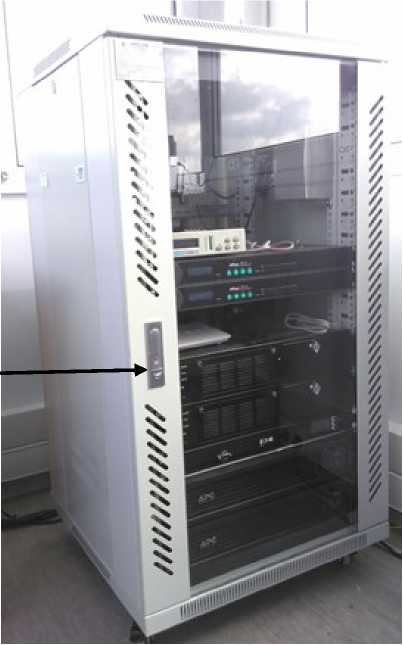

Рисунок 2 - Схема расположения замков на системе АМИС-РФ
1 - замки на корпусе
Программное обеспечение
Системы АМИС-РФ имеют программное обеспечение состоящие из встроенного ПО «АРМ АМИС-РФ».
Встроенное ПО «АРМ АМИС-РФ» установлено в центральной системы и обеспечивает сбор, обработку, анализ, отображение, архивирование результатов измерений, расчеты дополнительных параметров таких как точка росы, боковая скорость ветра, тенденция атмосферного давления и др., создание и передачу метеорологических сообщений, самопроверку систем. Встроенное ПО «АРМ АМИС-РФ» состоит из единого программного модуля.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 3 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«amisrf.exe» |
|
Номер версии (идентификационный номер) ПО |
не ниже 99.0.0.2 |
Метрологические и технические характеристики
Таблица 4 - Метрологические характеристики
|
Наименование измерительного канала |
Наименование применяемого компонента |
Наименование характеристики |
Значение |
|
ИК атмосферного давления |
РТВ330 РТВ220, БРС-1М, БА-1 |
Диапазон измерений, гПа |
от 600 до 1100 |
|
Пределы допускаемой абсолютной погрешности измерений, гПа |
±0,3 |
|
Наименование измерительного канала |
Наименование применяемого компонента |
Наименование характеристики |
Значение |
|
ИК температуры воздуха |
HMP45D (1), HMP155 (2) |
Диапазон измерений (1), °С |
от -40 до +60 |
|
Диапазон измерений (2), °С |
от -60 до +60 | ||
|
Пределы допускаемой абсолютной погрешности измерений, °С:
|
±0,2 ±0,4 | ||
|
ИК температуры почвы |
DTS12G, DTS12W, ТСПТ300 |
Диапазон измерений, °С |
от -50 до +80 |
|
Пределы допускаемой абсолютной погрешности измерений, °С |
±(0,1+0,005-|t|)* | ||
|
ИК относительной влажности воздуха |
HMP45D, HMP155 |
Диапазон измерений, % |
от 1 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений, %:
|
н- н- | ||
|
ИК скорости воздушного потока |
ИПВ-У, ИПВ-01, RM Young 05103, WAA151, WAA252, WMT700 |
Диапазон измерений, м/с |
от 0,5 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений, м/с: -в диапазоне от 0,5 до 5 м/с, включ.; -в диапазоне св. 5 до 60 м/с |
±0,5 ±(0,3+0,04 •V)* | ||
|
Пеленг СФ-03 Ветромер-1 |
Диапазон измерений, м/с |
от 1 до 55 | |
|
Пределы допускаемой абсолютной погрешности измерений, м/с: -в диапазоне от 1 до 5 м/с, включ.; -в диапазоне св. 5 до 55 м/с |
±0,5 ±(0,3+0,04^ V)* | ||
|
ИК направления воздушного потока |
RM Young 05103, WAV151, WAV25, WMT700, ИПВ-У, Ветромер-1 |
Диапазон измерений, градус |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности измерений, градус |
±3 | ||
|
Пеленг СФ-03 |
Диапазон измерений, градус |
от 0 до 360 | |
|
Пределы допускаемой абсолютной погрешности измерений, градус |
±5 | ||
|
ИПВ-01 |
Диапазон измерений, градус |
от 0 до 360 | |
|
Пределы допускаемой абсолютной погрешности измерений, градус: -в диапазоне от 0,5 до 1 м/с включ.; - в диапазоне св. 1 м/c до 60 м/с. |
±10 ±3 |
|
Наименование измерительного канала |
Наименование применяемого компонента |
Наименование характеристики |
Значение |
|
ИК высоты облаков |
CL31, CT25k, ДОЛ-2, СД-02-2006, РВО-5, ДВО-2, |
Диапазон измерений, м |
от 10 до 3000 |
|
Пределы допускаемой погрешности измерений: - абсолютной, в диапазоне от 0 до 100 м включ., м -относительно в диапазоне св. 100 до 2000 м, % |
±10 ±10 | ||
|
ИК метеорологическо й оптической дальности |
LT31, MITRAS |
Диапазон измерений, м |
от 10 до 10000 |
|
Пределы допускаемой относительной погрешности измерений:
|
±5 ±10 ±15 ±20 | ||
|
ФИ-4 |
Диапазон измерений, м:
|
от 20 до 6000 от 45 до 10000 | |
|
Пределы допускаемой относительной погрешности измерений, %
|
±15 ±10 ±20 | ||
|
ФИ-3, Пеленг СФ-01, ИМДВ-1 |
Диапазон измерений, м:
|
от 30 до 4000 от 40 до 6000 от 60 до 8000 | |
|
Пределы допускаемой относительной погрешности измерений, %
|
±15 ±10 ±7 ±10 ±20 |
|
Наименование измерительного канала |
Наименование применяемого компонента |
Наименование характеристики |
Значение |
|
ИК метеорологическ ой оптической дальности |
FS11, FS11P FD12, FD12P PWD Пеленг СЛ-03 |
Диапазон измерений, м |
от 10 до 20000 |
|
Пределы допускаемой относительной погрешности измерений, метеорологической оптической дальности, %: -в диапазоне от 10 до 10000 м включ.; -в диапазоне св. 10000 до 20000 м; |
±10 ±20 | ||
|
ИК количества осадков |
RG13, RG13H, Пеленг СФ-11 |
Диапазон измерений, мм |
от 0,2 до 200 |
|
Пределы допускаемой абсолютной погрешности измерений, мм |
±(0,2+0,05-М)* | ||
|
Pluvio2 |
Диапазон измерений, мм |
от 0,2 до 1500 | |
|
Пределы допускаемой абсолютной погрешности измерений, мм |
±(1+0,01-М)* | ||
|
Метрологические характеристики термогигробарометра автоматизированного ТГБ А-1 | |||
|
Наименование характеристики |
Значение | ||
|
Диапазон измерений атмосферного давления, гПа |
от 600 до 1080 | ||
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,3 | ||
|
Диапазон измерений температуры воздуха, °С |
от -60 до +50 | ||
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С |
±0,2 | ||
|
Диапазон измерений относительной влажности воздуха, % |
от 10 до 98 | ||
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %:
свыше 30 до 98 %, при температуре воздуха свыше минус 30 до 0 °С включительно, %
|
±5 ±3 ±7 ±5 | ||
|
Метрологические характеристики комплексов метеорологических с анемометрами акустическими МК-15 | |||
|
Наименование характеристики |
Значение | ||
|
Диапазон измерений атмосферного давления, гПа |
от 600 до 1067 | ||
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,3 | ||
|
Диапазон измерений температуры воздуха, °С |
от -60 до +50 | ||
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С |
±0,2 |
|
Диапазон измерений относительной влажности воздуха, % |
от 5 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %:
|
±3 ±5 |
|
Диапазон измерений скорости воздушного потока, м/с |
от 0,2 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,2+0,03^V)* |
|
Диапазон измерений направления воздушного потока, градус |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока, градус |
±2 |
|
*V - измеренная скорость воздушного потока, м/с, М - измеренное количество осадков, мм, |t| -абсолютное значение температуры, °C | |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц |
220+22 50 |
|
Потребляемая мощность, В^А, не более |
2500 |
|
Интерфейсы связи |
RS-232, RS-485, Ethernet |
|
Габаритные размеры центрального устройства системы АМИС-РФ, мм, не более:
|
1900 700 900 |
|
Масса центрального устройства системы АМИС-РФ, кг, не более |
150 |
|
Условия эксплуатации центрального устройства системы АМИС-РФ, размещаемого в помещении: -температура воздуха, °C -относительная влажность воздуха, % -атмосферное давление, гПа |
от 10 до 40 от 0 до 100 от 600 до 1100 |
|
Условия эксплуатации измерительных каналов и оборудования, размещаемого на открытом воздухе: -температура воздуха, °C -относительная влажность воздуха, % -атмосферное давление, гПа -скорость воздушного потока, м/с |
от -50 до +50 от 0 до 100 от 600 до 1100 до 60 |
|
Средняя наработка на отказ, ч |
10000 |
|
Срок службы, лет |
10 |
наносится фотохимическим способом, тиснением или другими способами нанесения маркировки на корпус центрального устройства, а также типографским способом на титульный лист Руководства по эксплуатации.
Комплектность средства измерений
Таблица 6 - Комплектность системы АМИС-РФ
|
Наименование |
Обозначение |
Количество |
|
Система аэродромная метеорологическая информационно-измерительная |
АМИС-РФ |
1 шт. |
|
Программное обеспечение |
ПО АРМ АМИС-РФ |
2 шт. |
|
Руководство по эксплуатации |
ЛАЯА.416311.001 РЭ |
1 экз. |
|
Формуляр |
ЛАЯА.416311.001 ФО |
1 экз. |
|
Методика поверки |
2540-0051-2019 |
1 экз. |
осуществляется по документу МП 2540-0051-2019 «ГСИ. Системы аэродромные метеорологические информационно-измерительные АМИС-РФ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 01.07.2019 года.
Основные средства поверки:
Рабочий эталон 1-го разряда (аэродинамическая измерительная установка) по ГОСТ Р 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока.
Гири класса точности F2, регистрационный номер в Федеральном информационном фонде (далее - регистрационный №) 23653-02.
Штангенциркуль ШЦ, регистрационный № 52058-12.
Рабочий эталон единицы длины по локальной поверочной схеме, согласованной ФГУП «ВНИИМ им. Д.И.Менделеева», для средств измерений в метеорологической оптической дальности в диапазоне от 10 до 50000 м, относительная погрешность ±5 %.
Рабочий эталон единицы длины по локальной поверочной схеме, согласованной ФГУП «ВНИИМ им. Д.И.Менделеева», для средств измерений высоты нижней границы облачности в диапазоне от 10 до 10000 м, абсолютная погрешность ±0,5 м в диапазоне от 10 до 50 м включительно, относительная погрешность ±1 % в диапазоне свыше 50 до 10000 м.
Комплексы поверочные портативные КПП-1, регистрационный № 66485-17.
Комплексы поверочные портативные КПП-2, регистрационный № 66622-17.
Комплексы поверочные портативные КПП-3, регистрационный № 67967-17.
Комплексы поверочные портативные КПП-4, регистрационный № 68664-17. Комплекс поверочный портативный КПП-6, регистрационный № 70981-18.
Комплект нейтральных светофильтров LTOF111, регистрационный № 35706-07 Комплект светофильтров КС-102, регистрационный № 9117-83.
Комплект фильтров «Пеленг СФ-05», регистрационный № 25191-14.
Комплект нейтральных светофильтров MITRAS LP, регистрационный № 22910-02. Цилиндры «Klin» 2-го класса точности, регистрационный № 33562-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системам аэродромным метеорологическим информационно-измерительным АМИС-РФГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до V106 Па
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. N 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Технические условия «Системы аэродромные метеорологические информационноизмерительные АМИС-РФ»
ИзготовительОбщество с ограниченно ответственностью «Институт геофизического приборостроения», (ООО «ИГП»)
ИНН 7802015068
Почтовый адрес: 194021, г. Санкт-Петербург, ул. Карбышева, д. 7
Юридический адрес: 194223, Санкт-Петербург, ул. Курчатова, д. 10, лит. Ц, к. 32
Web-сайт: www.igptech.ru
E-mail: igp@igp.spb.ru
Телефон (факс): (812) 297-01-02
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
