Государственная поверочная схема для средств измерений абсолютного давления Часть 1

Приложение А.

Государственная поверочная схема для средств измерений абсолютного давления. Часть 2

V

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

05 декабря 2025 г.                                                                             2667

Москва

б утвер дении Государственного первичного эталона единиц давления для области абсол тного давления в диапазоне от 1*10^-2 до 140⁷ Па и Государственной поверочной схемы для средств измерений абсолютного давления

В соответствии с подпунктом 5.4.18 пункта 5 Положения о Федеральном агентстве по техническому регулированию и метрологии, утвержденного постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, пунктом 6 Положения об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденного постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», Требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456¹, руководствуясь Планом разработки, пересмотра и утверждения государственных поверочных схем на 2024 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2023 г. № 2823 (с изменениями, внесенными приказами Федерального агентства по техническому регулированию и метрологии от 2 февраля 2024 г. № 286, от 24 апреля 2024 г. № 1089, от 14 августа 2024 г. № 1893, от 9 октября 2024 г. № 2358, от 19 ноября 2024 г. № 2714, от 6 декабря 2024 г. № 2885, от 28 декабря 2024 г. № 3150), в связи с выполнением федеральным государственным унитарным предприятием «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» работ по совершенствованию Государственного первичного эталона единицы давления

для области абсолютного давления в диапазоне 1-10"¹ - 740¹ Па (ГЭТ 101-2011) и разработке проекта Государственной поверочной схемы для средств измерений абсолютного давления п р и к а з ы в а ю:

• 1. Утвердить:

Государственный первичный эталон единицы давления для области абсолютного давления в диапазоне от V10^-2 до V10⁷ Па и присвоить ему регистрационный номер ГЭТ 101-2025²;

Государственну поверочну схему для средств измерений абсол тного давления³, согласно прило ени к настоя ему приказу;

учен м-хранителем ГЭТ 101-2025 уванд кова Рустама Эгамберд евича, кандидата технических наук, ведущего инженера научно-исследовательского отдела государственных эталонов в области измерений давления федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»⁴.

• 2. Установить:

• 1) обязательные метрологические, технические требования (характеристики) ГЭТ 101-2025, указанные в его паспорте;

• 2) правила содержания и применения ГЭТ 101-2025, хранящиеся в ФГУП «ВНИИМ им. Д.И. Менделеева»;

• 3) ме аттестационный интервал ГЭТ 101-2025, равный 3 годам;

• 4) место хранения, содер ания и применения ГЭТ 101-2025  -

ФГУП «ВНИИМ им. Д.И. Менделеева»;

• 5) что ГС применяется для ГТ 101-2025, просле иваем х к нему эталонов и средств измерений абсолютного давления и вводится в действие с 25 декабря 2025 г.;

• 6) что эталоны, аттестованные на соответствие требованиям Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10^-1 - V10⁷ Па, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10^-1 - Г10⁷Па»¹, или локальным поверочным схемам, применя тся до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГС;

• 7)  что эталоны, аттестованные на соответствие требованиям риказа 2900, соответствуие по своим метрологическим характеристикам

указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

• 8) что эталоны, аттестованные на соответствие требованиям Приказа № 2900, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации

не позднее срока окончания действия свидетельства об аттестации и утвер дени в соответствии с ГПС;

• 9) что эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

• 10) что информация о прекращении применения эталонов по Приказу № 2900 или локальным поверочным схемам или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений⁶ после даты окончания срока действия свидетельства об аттестации.

• 3. Определить состав ГЭТ 101-2025 с расширенными функциональными возможностями, указанный в его паспорте.

• 4. ФГУП «ВНИИМ им Д.И. Менделеева» направить сведения об утверждении ГЭТ 101-2025 и ГПС в федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» для их внесения в Федеральный фонд.

• 5. Управлению метрологии, государственного контроля и надзора обеспечить размещение информации об утверждении ГЭТ 101-2025 и ГПС на официальном сайте Росстандарта в информационно-телекоммуникационной сети «Интернет».

• 6. Признать с 25 декабря 2025 г. утратившими силу:

приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’¹ - 140⁷Па»;

приказ Федерального агентства по техническому регулированию и метрологии от 28 февраля 2012 г. № 118 «Об утверждении Государственного первичного эталона единицы давления для области абсолютного давления в диапазоне 1-10’¹ - 740⁵Па».

• 7.  Контроль за исполнением настоящего приказа возложить на заместителя руководителя Федерального агентства по техническому регулированию и метрологии Е.Р. Лазаренко.

  Руководитель

( \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому

регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 66D990443E7A5ED6AB654D8C484E9E37

Кому выдан: Шалаев Антон Павлович

Действителен: с 06.05.2025 до 30.07.2026

\__________________/

⁶ Далее - Федеральный фонд.

¹

Далее - Приказ № 2900.

²

Далее - ГЭТ 101-2025.

³

Далее - ГПС.

⁴

Далее - ФГУП «ВНИИМ им. Д.И. Менделеева».

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «05» декабря 2025 г. №2667

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ АБСОЛЮТНОГО ДАВЛЕНИЯ

• 1.1 Настоящая Государственная поверочная схема распространяется на средства измерений абсолютного давления в диапазоне от 140^-2 до 140⁸ Па и устанавливает порядок передачи единицы давления от государственного первичного эталона и эталонов, заимствованных из других государственных поверочных схем, при помощи вторичных и рабочих эталонов средствам измерений с указанием показателей точности и методов передачи единицы давления.

• 1.2 Государственная поверочная схема для средств измерений абсолютного давления графически представлена в Приложении А и состоит из двух частей:

поверочная  схема для  средств  измерений  абсолютного  давления

в диапазоне от 140^-2 до 1,3-10⁵ Па (Часть 1);

поверочная  схема для  средств  измерений  абсолютного  давления

с верхними пределами измерений до 140⁸ Па (Часть 2).

• 1.3 Допускается проводить поверку (аттестацию) эталонов и средств измерений абсолютного давления, не указанных в данной поверочной схеме, но соответствующих её области применения, с учётом требуемых соотношений пределов допускаемой абсолютной погрешности при одном и том же значении давления при передаче единицы величины.

• 1.4 Эталоны и средства измерений абсолютного давления с верхними пределами измерений свыше 140⁸ Па подлежат поверке согласно Государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа (Приказ Федерального агентства по техническому регулированию и метрологии № 2653 от 20.10.2022).

• 1.5 Основной единицей измерений абсолютного давления является паскаль (Па), другие единицы измерений применяются в соответствии с Положением о единицах величин, допускаемых к применению в Российской Федерации.

• 1.6 При поверке датчиков давления, преобразователей давления измерительных с унифицированным выходным сигналом требуемое соотношение пределов допускаемых абсолютных погрешностей должно выполняться с учетом погрешности измерений выходного унифицированного сигнала.

• 1.7 Нормирование погрешности в виде класса точности является одним из возможных вариантов представления погрешности. У допущенных к применению в Российской Федерации средств измерений абсолютного давления может нормироваться как приведенная, так и относительная, абсолютная и комбинированная погрешность. Возможно также различное представление погрешностей в поддиапазонах средств измерений.

• 2.1 Государственный первичный эталон предназначен для воспроизведения, хранения и передачи единицы абсолютного давления при помощи вторичных и рабочих эталонов средствам измерений абсолютного давления, применяемым в Российской Федерации, с целью обеспечения единства измерений в стране.

• 2.2 В основу измерений абсолютного давления, выполняемых в Российской Федерации, должна быть положена единица, воспроизводимая указанным государственным эталоном.

• 2.3 Государственный первичный эталон представляет из себя эталонный комплекс, состоящий из:

эталонной установки на основе лазерного интерференционного масляного манометра высокого разрешения;

эталонной установки на основе лазерного интерференционного масляного манометра;

эталонной установки на основе грузопоршневого манометра абсолютного давления с набором измерительных поршневых систем;

средства передачи единицы давления вторичным и рабочим эталонам и высокоточным средствам измерений в диапазоне от V10³ до V10⁷ Па.

• 2.4 Диапазон значений абсолютного давления, воспроизводимых эталоном, составляет от 140^-2 до 1-10⁷ Па.

• 2.5 Эталонная установка на основе лазерного интерференционного масляного манометра высокого разрешения (ЛИММ-2) обеспечивает воспроизведение единицы давления в диапазоне от 140^-2 до 140² Па со средним квадратическим отклонением результата измерений S, не превышающим 5,440^-4 Па, определенном при 10-ти независимых измерениях.

Неисключенная систематическая погрешность 9 не превышает 9Д10^-4 Па + 6,3^10^-5 р, гдеp - измеряемое давление, Па.

Суммарная стандартная неопределенность uc:

1,2-10’³ Па + 4,540^-5 • р, где p - измеряемое давление, Па.

• 2.6 Эталонная установка на основе лазерного интерференционного масляного манометра (ЛИММ-1) обеспечивает воспроизведение единицы давления в диапазоне от 1-10^-1 до 140³ Па со средним квадратическим отклонением результата измерений S, не превышающим 1,3-10’³ Па, определенном при 10-ти независимых измерениях.

Неисключенная систематическая погрешность 9 не превышает 3,240^-3 Па + 7,0^10^-5р, гдеp - измеряемое давление, Па.

Суммарная стандартная неопределенность uc:

3,640^-3 Па + 5,040^-5 • р, гдеp - измеряемое давление, Па.

• 2.7 Эталонный комплекс на основе манометра грузопоршневого абсолютного давления с набором измерительных поршневых систем обеспечивает воспроизведение единицы давления в диапазоне от 140³ до 140⁷ Па со средним квадратическим отклонением результата измерений S, составляющим от 0,03 до 15 Па, определенном при 10-ти независимых измерениях.

Неисключенная систематическая погрешность 9 от 0,5 до 150 Па.

Суммарная стандартная неопределенность uc от 0,5 до 95 Па.

• 2.8 Государственный первичный эталон применяют для международных сличений и передачи единицы давления вторичным эталонам, рабочим эталонам, рабочим эталонам 1-го, 2-го и 3-го разрядов и средствам измерений методом непосредственного сличения, а также для передачи единицы давления совместно с эталонами, заимствованными из других государственных поверочных схем, методом прямых измерений.

• 2.9 Государственный первичный эталон возглавляет две части государственной поверочной схемы для средств измерений абсолютного давления.

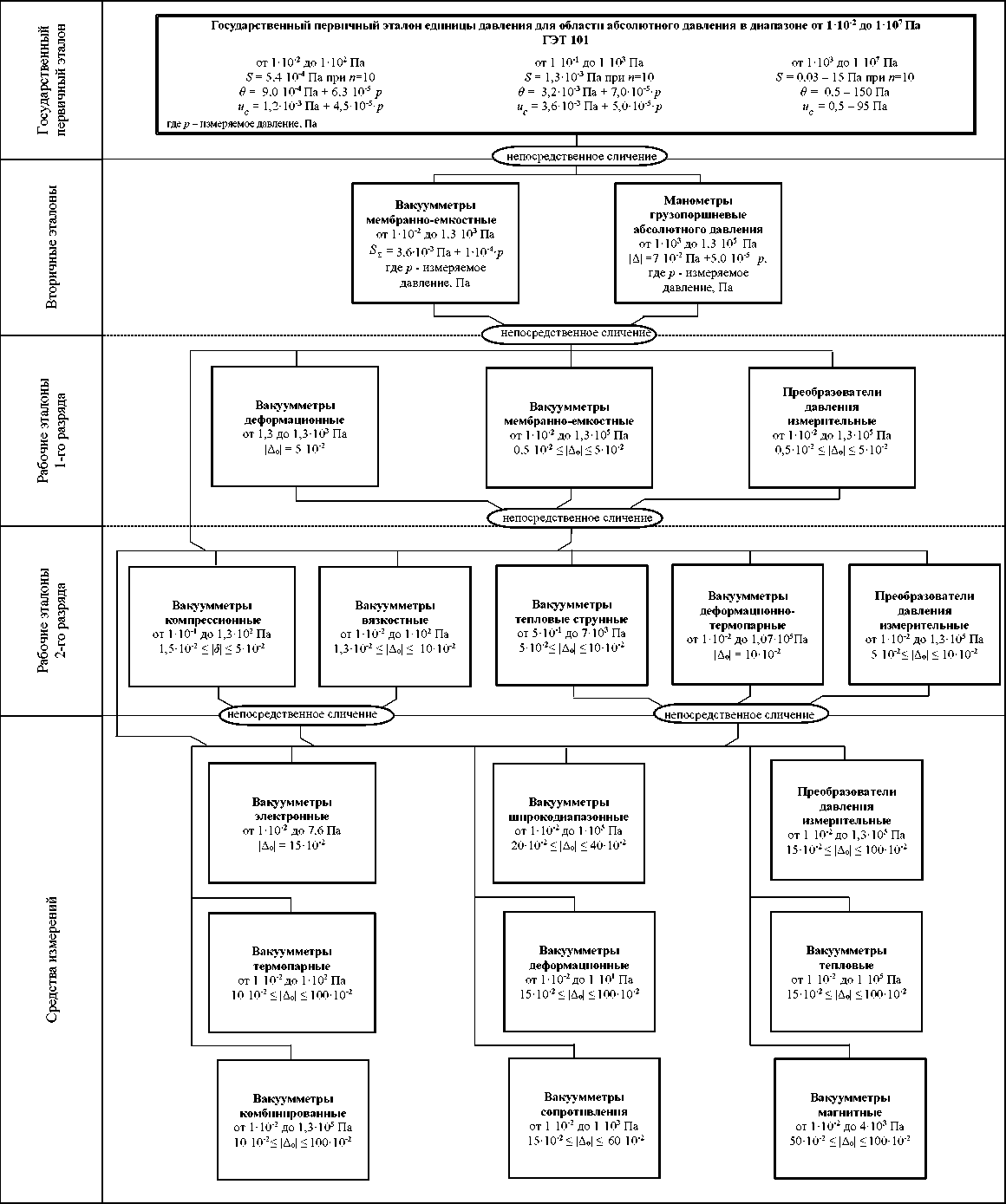

• 3 Поверочная схема для средств измерений абсолютного давления в диапазоне от 140^-2 до 1,3‘10⁵ Па (Часть 1)

• 3.1.1 В качестве вторичных эталонов применяют:

  вакуумметры мембранно-емкостные в		диапазоне	от    1,0-10-2
  до 1,3-103 Па;
  манометры грузопоршневые	абсолютного	давления	в диапазоне
  от 1,0-103 до 1,3-105 Па.
  3.1.2 Среднее квадратическое	отклонение	суммарной	погрешности

S? вакуумметров мембранно-емкостных не превышает 3,640'³ Па + 1,0-10^-4 •р, где р - измеряемое давление, Па.

• 3.1.3 Предел допускаемой абсолютной погрешности |Д| манометров грузопоршневых абсолютного давления составляет 7,040'² Па + 5,0-10^-5-р, где р - измеряемое давление, Па.

• 3.1.4 Вторичные эталоны применяют для передачи единицы давления рабочим эталонам 1-го и 2-го разрядов и средствам измерений методом непосредственного сличения.

• 3.1.5 При передаче единицы величины от вторичных эталонов нижестоящим эталонам и средствам измерений соотношение пределов допускаемых абсолютных погрешностей при одном и том же значении давления должно быть не более 0,5 (1:2).

• 3.2 Рабочие эталоны

• 3.2.1.1 В качестве рабочих эталонов 1-го разряда применяют: вакуумметры деформационные в диапазоне измерений от 1,3

до 1,3-10³ Па;

вакуумметры мембранно-емкостные в диапазоне измерений от 1-10^-2 до 1,3-10⁵ Па;

датчики давления, преобразователи давления измерительные в диапазоне измерений от 1-10^-2 до 1,3-10⁵ Па.

• 3.2.1.2 Пределы допускаемых относительных погрешностей |Д_о| рабочих эталонов 1-го разряда составляют от 0,5-10^-2 до 5 •IO^-2.

• 3.2.1.3 Рабочие эталоны 1-го разряда применяют для передачи единицы давления рабочим эталонам 2-го разряда и средствам измерений методом непосредственного сличения.

• 3.2.1.4 При передаче единицы величины от рабочих эталонов 1-го разряда нижестоящим эталонам и средствам измерений соотношение пределов допускаемых абсолютных погрешностей при одном и том же значении давления должно быть не более 0,5 (1:2).

• 3.2.2.1 В качестве рабочих эталонов 2-го разряда применяют: вакуумметры компрессионные в диапазоне измерений от 1-10^-1 до 1,3-10² Па;

вакуумметры вязкостные в диапазоне измерений от 1-10^-2 до 1-10² Па;

вакуумметры тепловые струнные в диапазоне измерений от 5^10^-1 до 7-10³ Па;

вакуумметры деформационно-термопарные в диапазоне измерений от 1-10^-2 до 1,07-10⁵ Па;

преобразователи давления измерительные в диапазоне измерений от 1-10^-2 до 1,3-10⁵ Па.

• 3.2.2.2 Пределы допускаемых относительных погрешностей |Д_о| рабочих эталонов 2-го разряда в зависимости от типа средства измерений и диапазона измерений составляют от 1,3-10^-2 до 10-10^-2.

Пределы допускаемой приведенной погрешности |£| вакуумметров компрессионных в зависимости от диапазона измерений составляют от 1,5-10^-2 до 5-10^-2.

• 3.2.2.3 Рабочие эталоны 2-го разряда применяют для передачи единицы давления средствам измерений методом непосредственного сличения.

• 3.2.2.4 При передаче единицы величины от рабочих эталонов 2-го разряда средствам измерений соотношение пределов допускаемых абсолютных погрешностей при одном и том же значении давления должно быть не более 0,5 (1:2).

• 3.3.1 В качестве средств измерений применяют:

вакуумметры электронные в диапазоне измерений от 1-10^-2 до 7,6 Па; вакуумметры термопарные в диапазоне измерений от 1-10^-2 до 1 •IO² Па;

вакуумметры сопротивления в диапазоне измерений 1-10^-2 до 1-10³ Па; преобразователи давления измерительные в диапазоне измерений от 1-10^-2 до 1,3-10⁵ Па;

вакуумметры тепловые в диапазоне измерений от 1-10^-2 до 1-10⁵ Па;

вакуумметры магнитные в диапазоне измерений от 1-10^-2 до 4-10³ Па.

• 3.3.2 Пределы допускаемых относительных погрешностей |Д_о| средств измерений составляют до 100-10’^{1 2 3}.

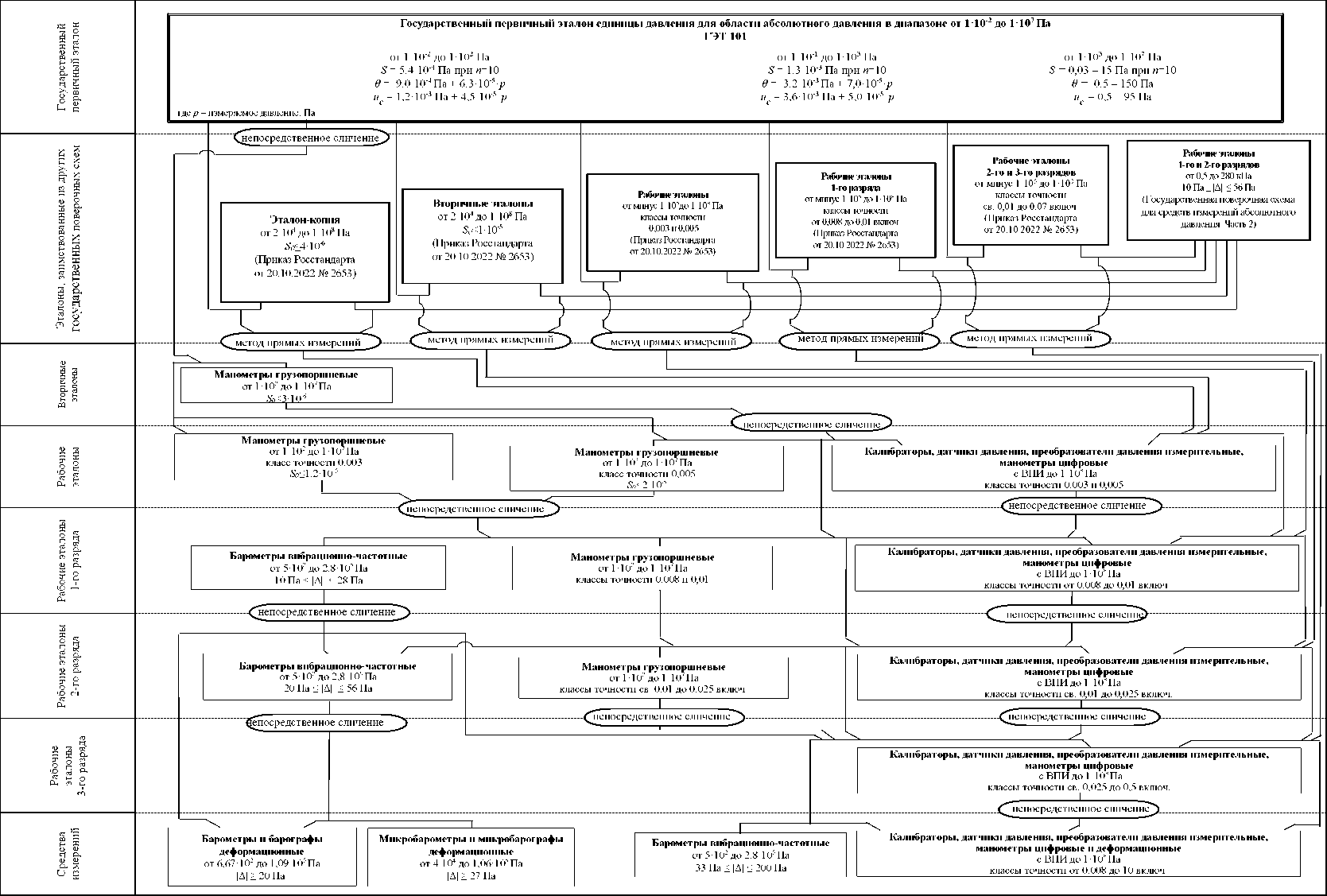

• 4 Поверочная схема для средств измерений абсолютного давления с верхними пределами измерений до 140⁸ Па (Часть 2)

• 4.1.1 Эталоны, заимствованные из других государственных поверочных схем, применяют совместно с рабочими эталонами 1-го и 2-го разрядов из Части 2¹ настоящей Государственной поверочной схемы, для передачи единицы давления рабочим эталонам, рабочим эталонам 1-го, 2-го, 3-го разрядов с верхними пределами измерений свыше 1 • 10⁷ Па, а также средствам измерений абсолютного давления с верхними пределами измерений свыше 1-10⁷ Па методом прямых измерений.

В случае передачи единицы давления с использованием заимствованных эталонов прослеживаемость осуществляется к Государственному первичному эталону единицы давления для области абсолютного давления и Государственному первичному эталону, к которому прослеживается заимствованный эталон².

• 4.1.2 В качестве эталонов, заимствованных из других государственных поверочных схем², применяют:

эталон-копию в диапазоне измерений от 2-10⁴ до 1-10⁸ Па со среднеквадратическим отклонением определения эффективной площади поршневых пар S₀ не более 4^10^-6;

вторичные эталоны в диапазоне измерений от 2-10⁴ до 1-10⁸ Па со среднеквадратическим отклонением определения эффективной площади поршневых пар S₀ не более 1 -10’⁵;

рабочие эталоны в диапазоне измерений от минус 140⁵ до 140⁸ Па классов точности 0,003 и 0,005;

рабочие эталоны 1-го, 2-го и 3-го разрядов в диапазоне измерений от минус 140⁵ до 140⁸ Па классов точности от 0,008 до 0,07;

рабочие эталоны 1-го и 2-го разрядов⁴ (барометры вибрационно-частотные, калибраторы давления, преобразователи давления измерительные и манометры цифровые, модули абсолютного (атмосферного) давления).

• 4.1.3 При совместном использовании эталонов настоящей поверочной схемы и заимствованных эталонов, соотношение пределов допускаемых абсолютных погрешностей должно выполнятся с учётом совокупных границ погрешности каждого из используемых эталонов⁵.

• 4.1.4 При передаче единицы величины от вторичных эталонов избыточного давления, рабочих эталонов избыточного давления или рабочих эталонов избыточного давления 1-го разряда средствам измерений абсолютного давления соотношение пределов допускаемых абсолютных погрешностей при одном и том же значении давления должно быть не более 0,5 (1:2).

При передаче единицы величины от рабочих эталонов избыточного давления 2-го разряда средствам измерений абсолютного давления соотношение пределов допускаемой абсолютной погрешности при одном и том же значении давления должно быть не более 0,33 (1:3).

При передаче единицы величины от рабочих эталонов избыточного давления 3-го разряда средствам измерений абсолютного давления соотношение пределов допускаемой абсолютной погрешности при одном и том же значении давления должно быть не более 0,25 (1:4).

• 4.2.1 В качестве вторичных эталонов применяют манометры грузопоршневые абсолютного давления в диапазоне измерений от 140² до 140⁷ Па.

• 4.2.2 Среднее квадратическое отклонение определения эффективной площади поршневых пар вторичных эталонов S₀ не превышает 340’⁶.

• 4.2.3 Вторичные эталоны применяют для передачи единицы давления рабочим эталонам, рабочим эталонам 1-го, 2-го и 3-го разрядов и средствам измерений методом непосредственного сличения.

• 4.2.4 При передаче единицы величины от вторичных эталонов нижестоящим эталонам и средствам измерений соотношение пределов допускаемых абсолютных погрешностей при одном и том же значении давления должно быть не более 0,5 (1:2).

• 4.3.1 В качестве рабочих эталонов применяют:

манометры грузопоршневые в диапазоне измерений от 1,0-10² до V10⁷ Па;

калибраторы, датчики давления, преобразователи давления измерительные и манометры цифровые с верхними пределами измерений до V10⁸ Па.

• 4.3.2 Классы точности рабочих эталонов: 0,003 и 0,005.

• 4.3.3 Пределы допускаемой основной погрешности рабочих эталонов составляют ±0,003 % и ±0,005 %.

• 4.3.4 Среднее квадратическое отклонение результата определения эффективной площади поршневых пар манометров грузопоршневых S0 не должно превышать 40 % от суммарной погрешности манометра:

1,2"10^-5 для класса точности 0,003;

240’⁵ для класса точности 0,005.

• 4.3.5 Рабочие эталоны применяют для передачи единицы давления рабочим эталонам 1-го, 2-го и 3-го разрядов и средствам измерений методом непосредственного сличения.

• 4.3.6 При передаче единицы величины от рабочих эталонов нижестоящим эталонам и средствам измерений соотношение пределов допускаемых абсолютных погрешностей при одном и том же значении давления должно быть не более 0,5 (1:2).

• 4.4.1 В качестве рабочих эталонов 1-го разряда применяют:

барометры вибрационно-частотные в диапазоне измерений от 5И0² до 2,84 0^{6 7} Па;

манометры грузопоршневые в диапазоне измерений от 1,0-10² до V10⁷ Па;

калибраторы, датчики давления, преобразователи давления измерительные и манометры цифровые с верхними пределами измерений до V10⁸ Па.

• 4.4.2 Классы точности рабочих эталонов 1-го разряда (кроме барометров): от 0,008 до 0,01 включительно. Рекомендуемые классы точности: 0,008; 0,009⁶ и 0,01.

• 4.4.3 Пределы допускаемой основной погрешности (ряд значений для рекомендуемых классов точности) рабочих эталонов 1-го разряда: ±0,008 %; ±0,009 % и ±0,01 % от измеренного значения, верхнего предела измерений или их сочетания.

• 4.4.4 Пределы допускаемых абсолютных погрешностей |Д| барометров вибрационно-частотных в зависимости от диапазона измерений составляют от 10 до 28 Па.

• 4.4.5 Рабочие эталоны 1-го разряда применяют для передачи единицы давления рабочим эталонам 2-го и 3-го разрядов и средствам измерений методом непосредственного сличения.

• 4.4.6 При передаче единицы величины от рабочих эталонов 1-го разряда нижестоящим эталонам и средствам измерений соотношение пределов допускаемых абсолютных погрешностей при одном и том же значении давления должно быть не более 0,5 (1:2).

• 4.4.7 Допускается возможность передачи единицы величины от рабочих эталонов 1-го разряда эталонам того же разряда при условии, что соотношение пределов их допускаемых абсолютных погрешностей составляет не более 0,5 (1:2) при одном и том же значении давления.

• 4.5.1 В качестве рабочих эталонов 2-го разряда применяют:

барометры вибрационно-частотные в диапазоне измерений от 5Ч0² до 2,84 0⁵ Па;

манометры грузопоршневые в диапазоне измерений от Ъ10² до V10⁷ Па;

калибраторы, датчики давления, преобразователи давления измерительные и манометры цифровые с верхними пределами измерений до V10⁸ Па.

• 4.5.2 Классы точности рабочих эталонов 2-го разряда: свыше 0,01 до 0,025 включительно. Рекомендуемые классы точности: 0,015; 0,02 и 0,025.

• 4.5.3 Пределы допускаемой основной погрешности (ряд значений для рекомендуемых классов точности) рабочих эталонов 2-го разряда составляют свыше ±0,01% от измеренного значения, верхнего предела измерений или их сочетания: ±0,015%; ±0,02% и ±0,025%.

• 4.5.4 Пределы допускаемых абсолютных погрешностей |Д| барометров вибрационно-частотных в зависимости от диапазона измерений составляют от 20 до 56 Па.

• 4.5.5 Рабочие эталоны 2-го разряда применяют для передачи единицы давления рабочим эталонам 3-го разряда и средствам измерений методом непосредственного сличения.

• 4.5.6 При передаче единицы величины от рабочих эталонов 2-го разряда нижестоящим эталонам и средствам измерений соотношение пределов допускаемых абсолютных погрешностей при одном и том же значении давления должно быть не более 0,33 (1:3).

• 4.6.1 В качестве рабочих эталонов 3-го разряда применяют калибраторы, датчики давления, преобразователи давления измерительные и манометры цифровые с верхними пределами измерений до V10⁸ Па.

• 4.6.2 Классы точности рабочих эталонов 3-го разряда свыше 0,025 до 0,5 включительно. Рекомендуемые классы точности: 0,03; 0,04; 0,05; 0,06; 0,07; 0,08; 0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4 и 0,5.

• 4.6.3 Пределы допускаемой основной погрешности (ряд значений для рекомендуемых классов точности) рабочих эталонов 3-го разряда составляют свыше ±0,025% от измеренного значения, верхнего предела измерений или их сочетания: ±0,03%; ±0,04%; ±0,05%; ±0,06%; 0,07%; ±0,08%; ±0,1%; ±0,15%; ±0,2%; ±0,25%; ±0,3%; ±0,35%; ±0,4% и ±0,5%.

• 4.6.4 Рабочие эталоны 3-го разряда применяют для передачи единицы давления средствам измерений методом непосредственного сличения.

• 4.6.5 Соотношение пределов допускаемых абсолютных погрешностей рабочих эталонов и средств измерений при одном и том же значении давления должно быть не более 0,25 (1:4) и не более 0,33 (1:3) при поверке барометров вибрационно-частотных.

• 4.6.6 Допускается возможность поверки (аттестации) рабочих эталонов 3-го разряда с помощью эталонов того же разряда при условии, что соотношение пределов их допускаемых абсолютных погрешностей составляет не более 1:4 при одном и том же значении давления.

4.7.1 В качестве средств измерений применяют:

барометры и барографы деформационные в диапазоне измерений от 6,674 0² до 1,09-10⁵ Па;

микробарометры и микробарографы деформационные в диапазоне измерений от 440⁴ до 1,06-10⁵ Па;

барометры вибрационно-частотные в диапазоне измерений от 5Ч0² до 2,84 0⁵ Па;

калибраторы, датчики давления, преобразователи давления измерительные, манометры цифровые и деформационные с верхними пределами измерений до V10⁸ Па.

• 4.7.2 Пределы допускаемых абсолютных погрешностей измерений |Д| барометров, барографов, микробарометров и микробарографов в зависимости от типа средства измерений и диапазона измерений составляют более 20 Па.

• 4.7.3 Пределы допускаемой основной погрешности измерений преобразователей давления измерительных, датчиков давления, манометров деформационных и цифровых составляют свыше ±0,008% от измеренного значения, верхнего предела измерений или их сочетания; классы точности от 0,008 до 10 включительно.

¹

В соответствии с разделом 4 «Поверочная схема для средств измерений абсолютного давления от 1-10^-2 до 1-10⁷ Па (Часть 2)» настоящей Государственной поверочной схемы.

²

В соответствии с Государственной поверочной схемой для средств измерений избыточного давления

³

до 4000 МПа, утвержденной Приказом Росстандарта от 20.10.2022 № 2653.

⁴

В соответствии с разделом 4 «Поверочная схема для средств измерений абсолютного давления от 1-10^-2 до 1-10⁷ Па (Часть 2)» настоящей Государственной поверочной схемы.

⁵

При соотношении абсолютной погрешности измерений избыточного давления и абсолютного (атмосферного) давления, превышающем 10:1, допускается не учитывать вклад абсолютного (атмосферного) давления в суммарную погрешность измерений.

⁶

Только для калибраторов, датчиков давления, преобразователей давления измерительных, манометров

⁷

цифровых.
