МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

№   2215

Москва

О внесении изменений в описание типа на аппаратуру геодезическую спутниковую «EFT М2 GNSS»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Эффективные технологии» от 25 августа 2017 г. № 48 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на аппаратуру геодезическую спутниковую «EFT М2 GNSS», зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 63059-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ ,0 СЕРТИФИКАТЕ ЭП

Сертификат: 61DA1E000300E901C1ED

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 17.11.2016 до 17.11.2017

\___________—__________/

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «23» октября 2017 г. №2215

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппаратура геодезическая спутниковая «EFT М2 GNSS»

Аппаратура геодезическая спугниковая «EFT М2 GNSS» (далее - приемники) предназначена для измерений приращений координат и длин базисов.

Приемник представляет собой изделие в едином корпусе, с тремя светоиндикаторами и одной кнопкой, на портах предусмотрены резиновые заглушки. Корпус, состоящий из двух частей: нижняя из магниевого сплава и верхняя из прочного пластика, обеспечивает защиту внутренних модулей от внешних воздействий. На поверхности корпуса предусмотрены разъем для подключения внешних GSM и УКВ антенн, USB-порт для обмена данными и порт 1ешо5 (RS232) для подключения внешних устройств и подачи внешнего питания.

Принцип действия основан на получении данных от спутников глобальных навигационных систем и их последующей обработке.

Приемник обладает следующими возможностями:

• - одновременное использование спутников навигационных систем ГЛОНАСС, GPS, BEIDOU, GALILEO, QZSS, а также спутников систем функциональных дополнений: WAAS, EGNOS, MSAS;

• - использование технологий подавления многолучевости.

Внешний вид приемника с указанием места пломбировки от несанкционированного доступа и места нанесения знака утверждения типа приведен на рисунке 1.

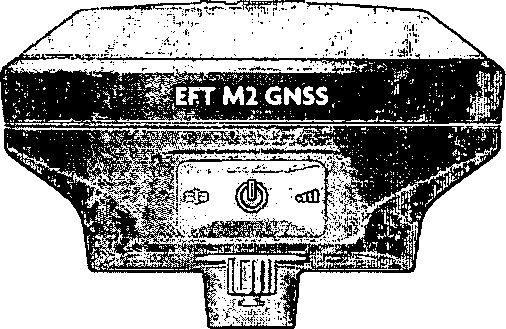

Рисунок 1 - Внешний вид приемника со стороны передней панели

а - место пломбировки

б - место нанесения наклейки со знаком утверждения типа (нижняя панель)

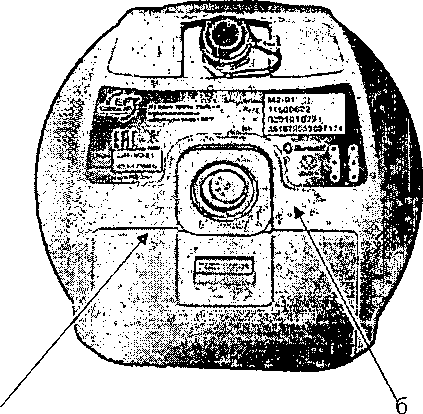

Рисунок 2 - Внешний вид приемника со стороны задней панели

Приемники имеют встроенное программное обеспечение (далее ПО) «M2-39-P.109.htb». Данное ПО позволяет осуществлять измерительный процесс в полевых условиях.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологически значимая часть ПО приемников и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Низкий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится в виде наклейки на переднюю панель приемника и на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу «Инструкция. Аппаратура геодезическая спутниковая «EFT М2 GNSS». Методика поверки «EFT М2 GNSS» 001 МП», утвержденному первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» «14» октября 2015 г.

Основные средства поверки:

• - эталонные базисы длины 2-го разряда по ГОСТ Р 8.750-1 1, пределы допускаемой абсолютной погрешности длин линий базиса между геодезическими пунктами ±(210‘⁶ D) мм, где D - длина базиса в миллиметрах;

• - имитатор сигналов СН-3803М, per. № 54309-13. пределы среднего квадратического отклонения случайной составляющей основной погрешности формирования беззапросной дальности до НКА СНС ГЛОНАСС и GPS:

• - по фазе дальномерного кода 0,1 м,

• - по фазе несущей частоты 0,0001 м.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

приведены в эксплуатационном документе.

ГОСТ Р 53606-2009 ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения

ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений

ТУ 6811-003-60438719-2015 Аппаратура геодезическая спутниковая «EFT М2 GNSS». Технические условия.

Общество с ограниченной ответственностью «Эффективные технологии»

(ООО «Эффективные технологии»)

ИНН 7717648415

Юридический (почтовый) адрес: 129515. г. Москва, ул. Академика Королева, д. 13, стр. 1 Тел./факс: +7 (495) 221-76-40, +7 (495) 221-76-40

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570. Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11

Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево

Телефон/факс: +7 (495) 744-8112

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа№ 30002-13 от 07.10.2013 г.
