О внесении изменений в сведения об утвержденном типе средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 1452 от 23.07.2021
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» июля 2021 г. № 1452
Регистрационный № 24799-14
Лист № 1
Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы Ultramat 23
Назначение средства измеренийГазоанализаторы Ultramat 23 предназначены для измерений содержания оксида углерода, диоксида углерода, метана, этилена, гексана, диоксида серы, оксида азота, закиси азота, диоксида азота, гексафторида серы, кислорода и сероводорода в отходящих газах топливосжигающих установок, а также в невзрывоопасных смесях с воздухом, азотом и другими газами.
Описание средства измеренийПринцип действия газоанализаторов Ultramat 23 (далее - газоанализаторы):
-
- оптический инфракрасный, основанный на зависимости поглощения инфракрасного излучения молекулами определяемого компонента от содержания;
-
- электрохимический для измерения кислорода и сероводорода;
-
- парамагнитный для измерения кислорода;
-
- ультрафиолетовая (УФ) фотометрия для измерения диоксида серы и диоксида азота.
Газоанализаторы представляют собой стационарные автоматические многоканальные приборы непрерывного действия.
Выпускаются следующие исполнения газоанализаторов:
-
- 7MB23x5-... - 1 инфракрасный измерительный канал, опция - измерительный канал O2;
-
- 7MB23x7-. - 2 инфракрасных измерительных канала, опция - измерительный канал O2;
-
- 7MB23x8-. - 3 инфракрасных измерительных канала, опция - измерительный канал O2;
-
- исполнение для применения на производстве биогаза, измерение CO2 и CH4 инфракрасным датчиком, O2 и H2S - электрохимическими датчиками.
При установке в газоанализатор парамагнитного или электрохимического датчика O2 возможно измерение до 3 компонентов с помощью инфракрасных датчиков.
Исполнения 7MB23x5, 7MB23x7, 7MB23x8 могут быть дополнительно укомплектованы УФ-модулем (UV-module).
Конструктивно газоанализаторы выполнены одноблочными в металлическом корпусе (19”, 4 монтажные единицы установки) и для установки на стол или в стойку. Настольное исполнение корпуса газоанализатора отличается отсутствием монтажной рамки, наличием 2 заглубленных ручек на верхней панели и 4-х резиновых опор.
На лицевой панели газоанализатора расположены жидкокристаллический дисплей, индика-тор(ы) расхода и фильтр(ы) (не для всех исполнений) и органы управления; на задней панели -штуцеры для подачи и сброса анализируемой пробы, нулевого газа и газа для настройки, продувочного газа и др., а также клеммы для электрических подключений (питание, выходные сигналы и др.).
Отбор пробы - принудительный, за счет внешнего побудителя расхода; имеется возможность установки встроенного побудителя расхода.
Газоанализаторы обеспечивают выходные сигналы:
- показания встроенного жидкокристаллического дисплея;
- аналоговый выходной сигнал 0/2/4-20 мА по каждому измерительному каналу (изолированный, максимальное сопротивление нагрузки 750 Ом);
- цифровой выходной сигнал RS485 (сеть ELAN);
- по дополнительному заказу доступны преобразователи RS485/RS232, RS485/USB, RS485/Ethernet, модуль PROFIBUS;
- релейный выходной сигнал (неисправность, сервисные функции, срабатывание сигнализации, идентификация диапазонов измерений, подключение внешних электромагнитных клапанов и пр.).
Газоанализаторы обеспечивают выполнение следующих функций:
- непрерывное измерение содержания определяемых компонентов в анализируемой среде;
- отображение результатов измерений и самодиагностики на встроенном жидкокристаллическом дисплее;
- формирование унифицированного выходного аналогового токового сигнала постоянного тока 0/2/4 - 20 мА;
-
- формирование выходного цифрового сигнала RS485;
-
- переключение контактов реле.
Газоанализаторы выполнены в общепромышленном исполнении и должны размещаться в невзрывоопасных зонах помещений и наружных установок.
По защищенности от проникновения внешних твердых предметов и воды газоанализаторы соответствует степени защиты не ниже IP20 по ГОСТ 14254-96.
Заводской (серийный) номер газоанализатора указывается на табличке, расположенной на задней панели газоанализатора, в виде буквенно-цифрового обозначения. Знак поверки наносится на лицевую панель газоанализатора или на свидетельство о поверке.

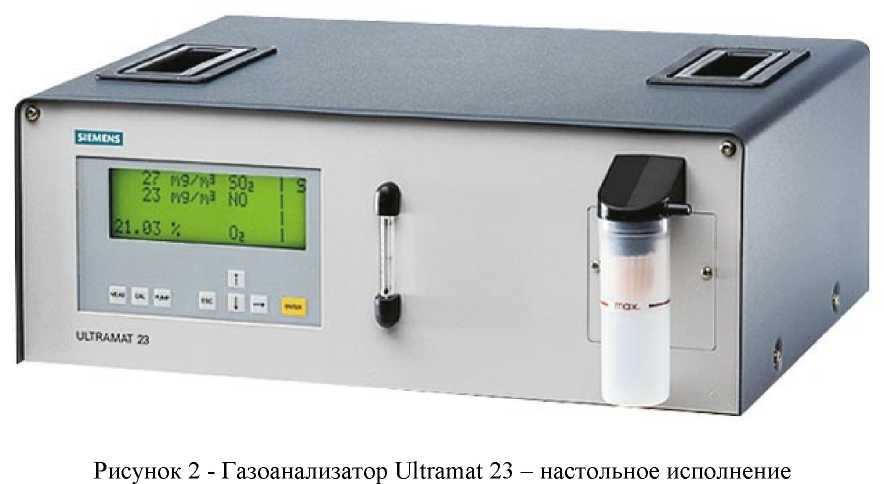

Внешний вид газоанализаторов приведен на рисунках 1 и 2.

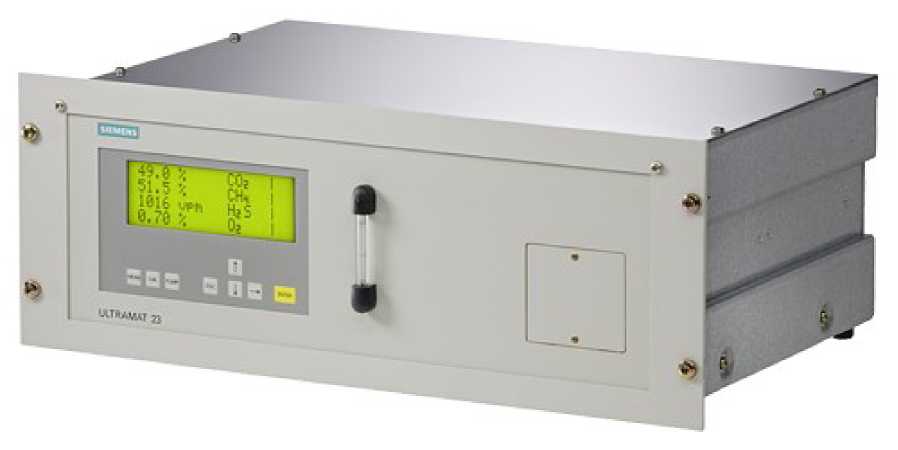

Рисунок 1 - Газоанализатор Ultramat 23 - исполнение для монтажа в стойку
Программное обеспечение
Газоанализаторы имеют следующие виды программного обеспечения (ПО):
-
1) встроенное;
-
2) автономное.
Встроенное ПО газоанализаторов разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в анализируемой среде.
Встроенное ПО обеспечивает следующие основные функции:
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
- переключение (ручное и автоматическое) диапазонов измерений;
- отображение результатов измерений на дисплее;
- формирование выходных аналогового и цифрового сигналов;
- формирование релейного выходного сигнала;
- самодиагностику аппаратной части газоанализатора;
- корректировку (ручную и автоматическую) нулевых показаний и чувствительности.
ПО газоанализатора реализует следующие расчетные алгоритмы:
1) вычисление значений объемной доли определяемых компонентов в анализируемой среде по данным от первичного измерительного преобразователя;
2) вычисление значений выходного аналогового сигнала;
-
3) сравнение результатов измерений с предварительно заданным пороговым уровнем и формирование релейного выходного сигнала в случае превышения порогового значения;
-
4) непрерывную самодиагностику аппаратной части газоанализатора.
Номер версии ПО отображается на дисплее газоанализатора в меню Analyzer status -> Factory settings soft.
Автономное ПО «SIPROM GA» для персонального компьютера под управлением ОС Microsoft Windows не ниже 98/NT/2000/XP/Vista/7 разработано производителем и предназначено для:
- отображение результатов измерений на дисплее персонального компьютера в виде диаграмм и кривых;
- чтение значений диагностических параметров (журнал регистрации событий и др.);
- чтение, изменение и запись параметров газоанализатора (настройка, конфигурирование и пр.)
- запись и чтение пользовательских данных в EEPROM газоанализатора;
- мониторинг систем газового анализа;
- загрузка обновленного встроенного ПО газоанализатора (firmware).
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077—2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
«Ultramat 23 firmware» |
«Ultramat 23 firmware» (UV-module) |
«SipromGA.exe» |
|
Номер версии (идентификационный номер) ПО |
2.15.04 |
4.02.05 |
1.11.06 |
|
Цифровой идентификатор ПО |
0x7D71 |
- |
d3494b7a8eda2ea09844 1d289a3dab1a |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
- |
MD5 |
|
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам ПО соответствующих версий. | |||
Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов
|
Определяемый компонент |
Диапазон показаний объемной доли / массовой концен трации определяемого компонента |
Диапазон измерений объемной доли / массовой концентрации определяемого компонента |
Пределы допускаемой основной погрешности 1) | |
|
приведенной 2), % |
относительной, % | |||
|
CO |
от 0 до 50 млн-1 |
от 0 до 20 млн-1 включ. св. 20 до 50 млн-1 |
±10 |
±10 |
|
от 0 до 100 млн-1 |
от 0 до 100 млн-1 |
±5 | ||
|
от 0 до 150 млн-1 |
от 0 до 150 млн-1 |
±5 | ||
|
от 0 до 200 млн-1 |
от 0 до 200 млн-1 |
±5 | ||
|
от 0 до 250 млн-1 |
от 0 до 250 млн-1 |
±5 | ||
|
от 0 до 500 млн-1 |
от 0 до 500 млн-1 |
±5 | ||
|
от 0 до 750 млн-1 |
от 0 до 750 млн-1 |
±5 | ||
|
от 0 до 1000 млн-1 |
от 0 до 1000 млн-1 |
±5 | ||
|
от 0 до 2000 млн-1 |
от 0 до 2000 млн-1 |
±5 | ||
|
от 0 до 2500 млн-1 |
от 0 до 2500 млн-1 |
±5 | ||
|
от 0 до 5000 млн-1 (от 0 до 0,5 %) |
от 0 до 5000 млн-1 (от 0 до 0,5 %) |
±2,5 | ||
|
от 0 до 10000 млн-1 (от 0 до 1 %) |
от 0 до 10000 млн-1 (от 0 до 1 %) |
±2,5 | ||
|
от 0 до 2,0 % |
от 0 до 2,0 % |
±2,5 | ||
|
от 0 до 2,5 % |
от 0 до 2,5 % |
±2,5 | ||
|
Определяемый компо нент |
Диапазон показаний объемной доли / массовой концен трации определяемого компонента |
Диапазон измерений объемной доли / массовой концентрации определяемого компонента |
Пределы допускаемой основной погрешности 1) | |
|
приведенной 2), % |
относительной, % | |||
|
от 0 до 5,0 % |
от 0 до 5,0 % |
±2,5 | ||
|
от 0 до 10 % |
от 0 до 10 % |
±2,5 | ||
|
от 0 до 20 % |
от 0 до 20 % |
±1,0 | ||
|
от 0 до 25 % |
от 0 до 25 % |
±1,0 | ||
|
от 0 до 50 % |
от 0 до 50 % |
±0,5 | ||
|
от 0 до 100 % |
от 0 до 100 % |
±0,5 | ||
|
CO (TUV version) |
от 0 до 75 мг/м3 |
от 0 до 20 мг/м3 св. 20 до 75 мг/м3 |
±10 |
±10 |
|
от 0 до 100 мг/м3 |
от 0 до 100 мг/м3 |
±6 | ||
|
от 0 до 150 мг/м3 |
от 0 до 150 мг/м3 |
±6 | ||
|
от 0 до 200 мг/м3 |
от 0 до 200 мг/м3 |
±5 | ||
|
от 0 до 250 мг/м3 |
от 0 до 250 мг/м3 |
±5 | ||
|
от 0 до 400 мг/м3 |
от 0 до 400 мг/м3 |
±5 | ||
|
от 0 до 500 мг/м3 |
от 0 до 500 мг/м3 |
±5 | ||
|
от 0 до 750 мг/м3 |
от 0 до 750 мг/м3 |
±5 | ||
|
от 0 до 1000 мг/м3 |
от 0 до 1000 мг/м3 |
±5 | ||
|
от 0 до 1250 мг/м3 |
от 0 до 1250 мг/м3 |
±5 | ||
|
от 0 до 1500 мг/м3 |
от 0 до 1500 мг/м3 |
±5 | ||
|
от 0 до 2000 мг/м3 |
от 0 до 2000 мг/м3 |
±5 | ||
|
CO2 |
от 0 до 50 млн-1 |
от 0 до 50 млн-1 |
±10 | |
|
от 0 до 100 млн-1 |
от 0 до 100 млн-1 |
±10 | ||
|
от 0 до 150 млн-1 |
от 0 до 150 млн-1 |
±10 | ||
|
от 0 до 200 млн-1 |
от 0 до 200 млн-1 |
±10 | ||
|
от 0 до 250 млн-1 |
от 0 до 250 млн-1 |
±10 | ||
|
от 0 до 500 млн-1 |
от 0 до 500 млн-1 |
±8 | ||
|
от 0 до 1000 млн-1 |
от 0 до 1000 млн-1 |
±8 | ||
|
от 0 до 2000 млн-1 |
от 0 до 2000 млн-1 |
±6 | ||
|
от 0 до 2500 млн-1 |
от 0 до 2500 млн-1 |
±6 | ||
|
от 0 до 5000 млн-1 (от 0 до 0,5 %) |
от 0 до 5000 млн-1 (от 0 до 0,5 %) |
±4 | ||
|
от 0 до 10000 млн-1 (от 0 до 1,0 %) |
от 0 до 10000 млн-1 (от 0 до 1,0 %) |
±4 | ||
|
от 0 до 2,0 % |
от 0 до 2,0 % |
±3 | ||
|
от 0 до 2,5 % |
от 0 до 2,5 % |
±3 | ||
|
от 0 до 5,0 % |
от 0 до 5,0 % |
±3 | ||
|
от 0 до 10 % |
от 0 до 10 % |
±2 | ||
|
от 0 до 20 % |
от 0 до 20 % |
±2 | ||
|
от 0 до 25 % |
от 0 до 25 % |
±2 | ||
|
от 0 до 50 % |
от 0 до 50 % |
±2 | ||
|
от 0 до 100 % |
от 0 до 100 % |
±1 | ||
|
CH4 |
от 0 до 100 млн-1 |
от 0 до 100 млн-1 |
±10 | |
|
от 0 до 200 млн-1 |
от 0 до 200 млн-1 |
±6 | ||
|
от 0 до 250 млн-1 |
от 0 до 250 млн-1 |
±6 | ||
|
Определяемый компо нент |
Диапазон показаний объемной доли / массовой концен трации определяемого компонента |
Диапазон измерений объемной доли / массовой концентрации определяемого компонента |
Пределы допускаемой основной погрешности 1) | |
|
приведенной 2), % |
относительной, % | |||
|
от 0 до 500 млн-1 |
от 0 до 500 млн-1 |
±6 | ||
|
от 0 до 1000 млн-1 |
от 0 до 1000 млн-1 |
±5 | ||
|
от 0 до 2000 млн-1 |
от 0 до 2000 млн-1 |
±5 | ||
|
от 0 до 2500 млн-1 |
от 0 до 2500 млн-1 |
±5 | ||
|
от 0 до 0,5 % |
от 0 до 0,5 % |
±2,5 | ||
|
от 0 до 1,0 % |
от 0 до 1,0 % |
±2,5 | ||
|
от 0 до 2,0 % |
от 0 до 2,0 % |
±2,5 | ||
|
от 0 до 2,5 % |
от 0 до 2,5 % |
±2,5 | ||
|
от 0 до 5,0 % |
от 0 до 5,0 % |
±2,5 | ||
|
от 0 до 10 % |
от 0 до 10 % |
±2,5 | ||
|
от 0 до 20 % |
от 0 до 20 % |
±2 | ||
|
от 0 до 50 % |
от 0 до 50 % |
±2 | ||
|
от 0 до 100 % |
от 0 до 100 % |
±2 | ||
|
C2H4 |
от 0 до 2000 млн-1 |
от 0 до 2000 млн-1 |
±15 | |
|
от 0 до 5000 млн-1 |
от 0 до 5000 млн-1 |
±15 | ||
|
от 0 до 10000 млн-1 |
от 0 до 10000 млн-1 |
±10 | ||
|
СбН14 |
от 0 до 2000 млн-1 |
от 0 до 2000 млн-1 |
±8 | |
|
от 0 до 5000 млн-1 |
от 0 до 5000 млн-1 |
±6 | ||
|
от 0 до 10000 млн-1 |
от 0 до 10000 млн-1 |
±6 | ||
|
SO2 |
от 0 до 150 млн-1 |
от 0 до 150 млн-1 |
±6 | |
|
от 0 до 200 млн-1 |
от 0 до 200 млн-1 |
±6 | ||
|
от 0 до 250 млн-1 |
от 0 до 250 млн-1 |
±6 | ||
|
от 0 до 500 млн-1 |
от 0 до 500 млн-1 |
±6 | ||
|
от 0 до 750 млн-1 |
от 0 до 750 млн-1 |
±6 | ||
|
от 0 до 1000 млн-1 |
от 0 до 1000 млн-1 |
±6 | ||
|
от 0 до 2000 млн-1 |
от 0 до 2000 млн-1 |
±6 | ||
|
от 0 до 2500 млн-1 |
от 0 до 2500 млн-1 |
±6 | ||
|
от 0 до 5000 млн-1 (от 0 до 0,5 %) |
от 0 до 5000 млн-1 (от 0 до 0,5 %) |
±6 | ||
|
от 0 до 10000 млн-1 (от 0 до 1 %) |
от 0 до 10000 млн-1 (от 0 до 1 %) |
±6 | ||
|
от 0 до 2 % |
от 0 до 2 % |
±6 | ||
|
от 0 до 2,5 % |
от 0 до 2,5 % |
±6 | ||
|
SO2 (TUV version) |
от 0 до 400 мг/м3 |
от 0 до 400 мг/м3 |
±6 | |
|
от 0 до 1000 мг/м3 |
от 0 до 1000 мг/м3 |
±6 | ||
|
от 0 до 2000 мг/м3 |
от 0 до 2000 мг/м3 |
±6 | ||
|
NO |
от 0 до 100 млн-1 |
от 0 до 100 млн-1 |
±15 | |
|
от 0 до 200 млн-1 |
от 0 до 200 млн-1 |
±10 | ||
|
от 0 до 250 млн-1 |
от 0 до 250 млн-1 |
±10 | ||
|
от 0 до 500 млн-1 |
от 0 до 500 млн-1 |
±10 | ||
|
от 0 до 1000 млн-1 |
от 0 до 1000 млн-1 |
±8 | ||
|
от 0 до 2000 млн-1 |
от 0 до 2000 млн-1 |
±8 | ||
|
от 0 до 2500 млн-1 |
от 0 до 2500 млн-1 |
±8 | ||
|
Определяемый компо нент |
Диапазон показаний объемной доли / массовой концен трации определяемого компонента |
Диапазон измерений объемной доли / массовой концентрации определяемого компонента |
Пределы допускаемой основной погрешности 1) | |
|
приведенной 2), % |
относительной, % | |||
|
от 0 до 5000 млн-1 |
от 0 до 5000 млн-1 |
±8 | ||
|
NO (TUV version) |
от 0 до 100 мг/м3 |
от 0 до 100 мг/м3 |
±15 | |
|
от 0 до 150 мг/м3 |
от 0 до 150 мг/м3 |
±15 | ||
|
от 0 до 200 мг/м3 |
от 0 до 200 мг/м3 |
±10 | ||
|
от 0 до 250 мг/м3 |
от 0 до 250 мг/м3 |
±10 | ||
|
от 0 до 400 мг/м3 |
от 0 до 400 мг/м3 |
±10 | ||
|
от 0 до 500 мг/м3 |
от 0 до 500 мг/м3 |
±10 | ||
|
от 0 до 750 мг/м3 |
от 0 до 750 мг/м3 |
±10 | ||
|
от 0 до 1000 мг/м3 |
от 0 до 1000 мг/м3 |
±8 | ||
|
от 0 до 1250 мг/м3 |
от 0 до 1250 мг/м3 |
±8 | ||
|
от 0 до 2000 мг/м3 |
от 0 до 2000 мг/м3 |
±8 | ||
|
N2O |
от 0 до 100 млн-1 |
от 0 до 100 млн-1 |
±20 | |
|
от 0 до 200 млн-1 |
от 0 до 200 млн-1 |
±20 | ||
|
от 0 до 250 млн-1 |
от 0 до 250 млн-1 |
±20 | ||
|
от 0 до 500 млн-1 |
от 0 до 500 млн-1 |
±20 | ||
|
SF6 |
от 0 до 500 млн-1 |
от 0 до 500 млн-1 |
±10 | |
|
от 0 до 1000 млн-1 |
от 0 до 1000 млн-1 |
±10 | ||
|
от 0 до 2500 млн-1 |
от 0 до 2500 млн-1 |
±10 | ||
|
H2S (сенсор от 5 до 50 млн-1) |
от 0 до 5 млн-1 |
от 0 до 5 млн-1 |
±20 | |
|
от 0 до 10 млн-1 |
от 0 до 10 млн-1 |
±20 | ||
|
от 0 до 25 млн-1 |
от 0 до 10 млн-1 св. 10 до 25 млн-1 |
±12 |
± 12 | |
|
от 0 до 50 млн-1 |
от 0 до 10 млн-1 включ. св. 10 до 50 млн-1 |
±12 |
±12 | |
|
H2S (сенсор от 500 до 5000 млн-1) |
от 0 до 500 млн-1 |
от 0 до 500 млн-1 |
±12 | |
|
от 0 до 1000 млн-1 |
от 0 до 1000 млн-1 |
±12 | ||
|
от 0 до 2000 млн-1 |
от 0 до 2000 млн-1 |
±12 | ||
|
от 0 до 5000 млн-1 |
от 0 до 5000 млн-1 |
±12 | ||
|
O2 (электрохимическая ячейка) |
от 0 до 5 % |
от 0 до 5 % |
±4 | |
|
от 0 до 10 % |
от 0 до 10 % |
±4 | ||
|
от 0 до 21 % |
от 0 до 21 % |
±2 | ||
|
от 0 до 25 % |
от 0 до 25 % |
±2 | ||
|
O2 (парамагнитный) |
от 0 до 2 % |
от 0 до 2 % |
±5 | |
|
от 0 до 5 % |
от 0 до 5 % |
±4 | ||
|
от 0 до 10 % |
от 0 до 10 % |
±4 | ||
|
от 0 до 25 % |
от 0 до 25 % |
±2 | ||
|
Определяемый компонент |
Диапазон показаний объемной доли / массовой концен трации определяемого компонента |
Диапазон измерений объемной доли / массовой концентрации определяемого компонента |
Пределы допускаемой основной погрешности 1) | |
|
приведенной 2), % |
относительной, % | |||
|
от 0 до 50 % |
от 0 до 50 % |
±1 | ||
|
от 0 до 100 % |
от 0 до 100 % |
±1 | ||
|
SO2 (УФ) |
от 0 до 50 мг/м3 |
от 0 до 50 мг/м3 |
±10 | |
|
от 0 до 100 мг/м3 |
от 0 до 100 мг/м3 |
±6 | ||
|
от 0 до 500 мг/м3 |
от 0 до 500 мг/м3 |
±6 | ||
|
от 0 до 1000 мг/м3 |
от 0 до 1000 мг/м3 |
±6 | ||
|
от 0 до 1250 мг/м3 |
от 0 до 1250 мг/м3 |
±6 | ||
|
N02 (УФ) |
от 0 до 50 мг/м3 |
от 0 до 50 мг/м3 |
±20 | |
|
от 0 до 100 мг/м3 |
от 0 до 100 мг/м3 |
±20 | ||
|
от 0 до 500 мг/м3 |
от 0 до 500 мг/м3 |
±15 | ||
|
от 0 до 1000 мг/м3 |
от 0 до 1000 мг/м3 |
±6 | ||
|
от 0 до 1250 мг/м3 |
от 0 до 1250 мг/м3 |
±6 | ||
1) В нормальных условиях измерений.
2) Нормирующее значение - разность между верхним и нижним пределами диапазона измерений
Таблица 3 - Метрологические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Пределы допускаемой вариации выходного сигнала газоанализатора, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры анализируемой среды на каждые 10 0С, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Предел допускаемого времени установления показаний по уровню 0,9 (Т0,9), с
|
40 30 / 40 / 80 60 60 |
|
Время прогрева газоанализатора, мин, не более |
120 |
|
Пределы допускаемого изменения показаний за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Нормальные условия измерений:
для SO2 (УФ), NO2 (УФ) от 0 до 50 мг/м3, от 0 до 100 мг/м3 для остальных определяемых компонентов
|
от +23 до +27 от +15 до +25 от 30 до 80 от 84,4 до 106,7 |
Таблица 4 - Основные технические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Номинальное значение напряжения питания переменным током частотой 50/60 Гц |
от 100 до 230 |
|
Пределы допускаемого отклонения от номинального значения |
+ 10 / - 15 % |
|
Потребляемая электрическая мощность, ВА, не более |
60 |
|
Габаритные размеры и масса газоанализаторов |
указаны в таблице 5 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
24 000 |
|
Условия эксплуатации - диапазон температуры окружающей среды, oC: для канала H2S |
от +5 до +40 |
|
для остальных каналов |
от +5 до +45 |
|
- диапазон температуры анализируемой среды, oC |
от 0 до +50 |
|
- диапазон относительной влажности окружающей среды |
до 90 (без конден- |
|
при температуре 25 oC, % |
сации) |
|
- диапазон атмосферного давления, кПа: для канала H2S |
от 75 до 120 |
|
для остальных каналов |
от 60 до 120 |
Таблица 5 - Габаритные размеры и масса газоанализаторов
|
Исполнение |
Габаритные размеры, мм |
Масса, кг | ||
|
высота |
ширина |
глубина | ||
|
Ultramat 23, исполнение для монтажа в стойку |
177 |
483 |
362 |
10 |
|
Ultramat 23, настольное исполнение |
159 |
440 |
392 |
10 |
наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпусе газоанализатора.
Комплектность средства измерений
Таблица 6 - Комплектность газоанализатора
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Газоанализатор Ultramat 23 |
- |
1 шт. |
Исполнение по заказу |
|
Руководство по эксплуатации |
- |
1 экз. | |
|
Методика поверки |
МП-242-1737-2014 с изменением № 1 |
1 экз. | |
|
Комплект принадлежностей |
- |
1 компл. |
По заказу |
приведены в документе «Газоанализатор Ultramat 23. Руководство по эксплуатации» (ред. 07/2018), раздел 7.
Нормативные и технические документы, устанавливающие требования к газоанализаторам Ultramat 23Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы «Siemens S.A.S.», Франция.
Техническая документация фирмы «Siemens A.G.», Германия.
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «23» июля 2021 г. № 1452
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
1. |
Газоанализаторы |
Ultramat 23 |
24799-14 |
«Siemens S.A.S.», Франция «Siemens A.G.», Германия |
МП-242-1737 2014 |
МП-242-17372014 с изменением № 1 |
ООО «Сименс», г. Москва |
ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт-Петербург |
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
23 июля 2021 г.
№ 1452
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое
к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Руководитель
(--------------------------------\
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
А.П.Шалаев
Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
