ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики ТН-485

Датчики ТН-485 (далее по тексту - датчики) предназначены для непрерывного измерения и регистрации температуры воздуха (поверхности материала), атмосферного давления и относительной влажности воздуха и/или других неагрессивных газов.

Датчики представляют собой электронное устройство в пластиковом корпусе, общий вид которого представлен на рисунках 1 и 2.

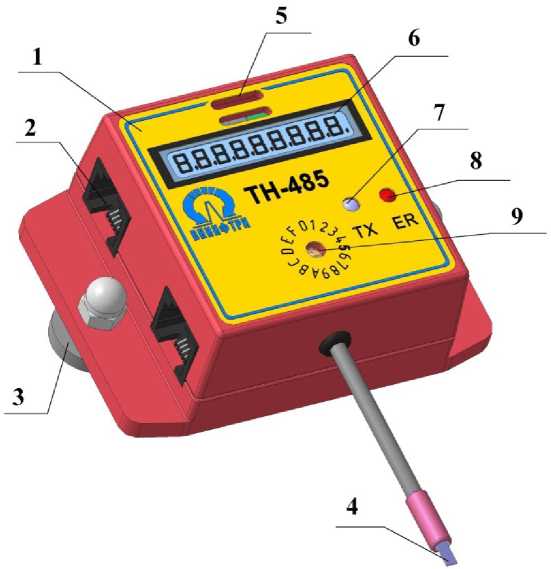

1 - электронный блок датчика; 2 - разъем RJ-11 для подключения питания и организации разветвленной линии (4 шт.); 3 - неодимовый магнит, закрепленный винтом (2 шт.); 4 -выносной неразъемно подключенный термометр сопротивления (ТС); 5 - перфорация в корпусе для корректной работы измерителя влажности и звукового пьезодинамика; 6  -

жидкокристаллический индикатор; 7 - светодиод/индикатор получения/выполнения запросов сети; 8 - светодиод/индикатор ошибок; 9 - кодовый переключатель выбора адреса датчика на линии.

Рисунок 1 - Общий вид датчиков

В качестве чувствительного элемента температуры в датчике используется миниатюрный пленочный платиновый термометр сопротивления HERASENS 32208439. Он неразъемно подключен к электронному блоку датчика кабелем длиной 100 мм. Чувствительным элементом влажности является емкостной сенсор сорбционного типа SHT15. Чувствительным элементом датчика атмосферного давления является пьезосопротивление.

Разъемы RJ-11 служат для подключения питания к датчику и для организации линии датчиков, позволяя контролировать и передавать на управляющее устройство (ПК) температуру, влажность и давление. Рекомендуемый кабель - ШТЛП-4. Созданная линия может иметь топологию «дерево» и включать в себя до 16 датчиков. У каждого датчика на линии свой уникальный адрес, который задается кодовым переключателем выбора адреса.

Связь датчика с ПК осуществляется при помощи специального программного обеспечения «Климат-4». Данная программа предназначена для удаленного наблюдения и записи в локальную базу данных измеряемых параметров. Инструкция по установке и пользованию программой описана в п. 2.3 руководства по эксплуатации АЮМТ.416311.002 РЭ.

Результат измерения температуры, влажности и атмосферного давления выводится на жидкокристаллический индикатор, чередуя показания раз в 3 секунды.

На лицевой панели имеется индикатор ошибок. Светодиод загорается в случае выхода температуры, влажности или давления за пределы указанного диапазона, или при возникновении конфликта адресов на линии датчиков.

В состав датчика входит пьезодинамик, играющий роль оповещателя в случаях выхода измеряемых параметров за указанный пользователем диапазон или возникновения ошибки в работе линии датчиков.

На обратной стороне корпуса винтами закреплены два неодимовых магнита для установки датчика на металлической поверхности. По решению потребителя магниты могут быть демонтированы, а технологические отверстия для крепления магнитов использоваться для иного способа закрепления датчика на поверхности.

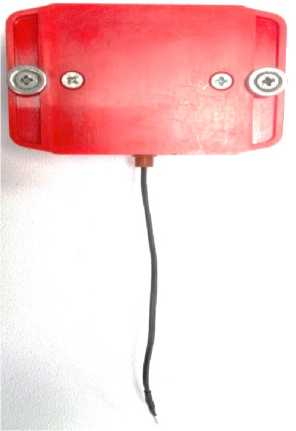

Общий вид датчика с указанием мест нанесения знака утверждения типа приведен на рисунке 2.

знака утверждения

Рисунок 2 - Общий вид датчика

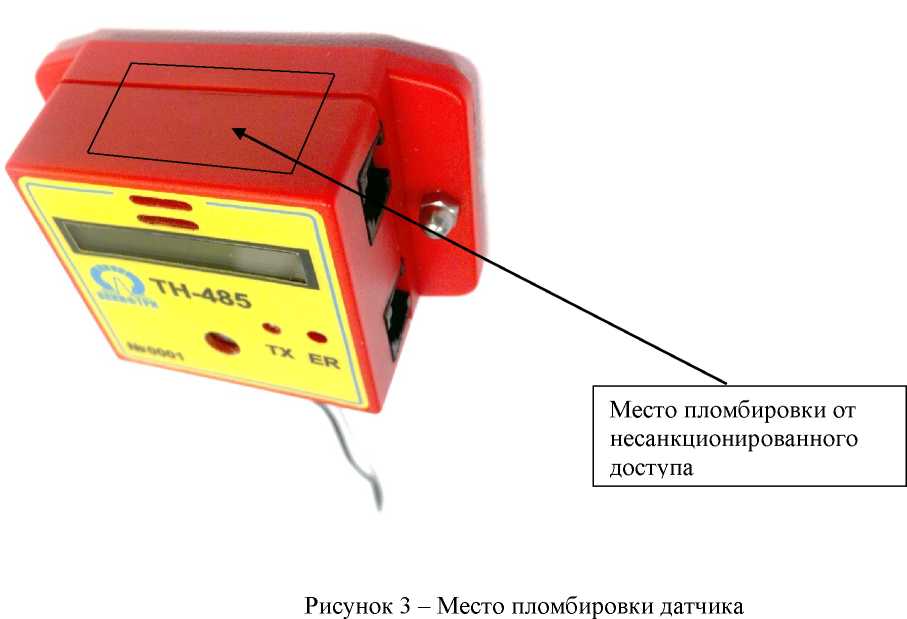

В качестве пломбы от несанкционированного доступа к электронным компонентам датчика используется наклейка из разрушаемого винила, нанесенная на стык электронного блока (рисунок 3).

Датчики предназначены для эксплуатации в условиях макроклиматических районов с умеренным и холодным климатом с категорией размещения 3.1 (УХЛ 3.1), а также с сухим и влажным тропическим климатом (Т) по ГОСТ 15150-69. Заводской номер наносится на лицевую панель с помощью фотографической печати. Формат нанесения заводского номера числовой.

Идентификационные данные (признаки) ПО приведены в таблице 1.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 1- Идентификационные данные программного обеспечения.

Лист № 4

Всего листов 5 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

наносится в верхнем левом углу руководства по эксплуатации типографским способом, на переднюю панель корпуса датчика методом офсетной печати.

Таблица 5 - Комплектность средства измерений

Окончание таблицы 5

АЮМТ.416311.002 РЭ. «Датчики ТН-485. Руководство по эксплуатации», раздел 2

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Датчик ТН-485. Технические условия АЮМТ.416311.002 ТУ.

Дальневосточный филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Дальневосточный филиал ФГУП «ВНИИФТРИ»)

ИНН 5044000102

Адрес: 680000, Хабаровский край, г. Хабаровск, ул. Карла Маркса, 65

Телефон/факс: +7(42-12) 30-18-37

E-mail: director@dfvniiftri.ru

Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ

Телефон (факс): +7(495)526-63-00

E-mail: office@vniiftri.ru

Web-сайт: www.vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018
