ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры биметаллические TB7, TB8 (далее - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу термобаллона или защитной гильзы.

Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.

Термометры относятся к показывающим стрелочным приборам погружного типа.

Термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке (термобаллона). Корпус и термобаллон изготавливаются из нержавеющей стали. Термометры имеют исполнения с 3-мя способами крепления термобаллона к корпусу: тыльное, тыльное-нижнее и поворотным механизмом, позволяющим поворачивать корпус термометра в двух плоскостях.

Термометры TB7, TB8 различаются по общему диапазону показаний (измерений), по классу точности, по диметру корпуса, термобаллона, длине монтажной части термобаллона, а также по монтажным приспособлениям.

При использовании термометров в условиях низких температур или сильной вибрации биметаллический элемент дополнительно может заполняться глицериновой или силиконовой жидкостью для достижения минимальной вибрации стрелки и максимальной теплопередачи.

Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или через промежуточную защитную гильзу из нержавеющей стали.

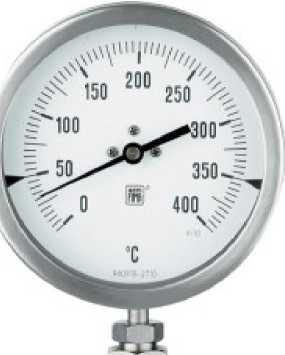

Фотографии общего вида термометров приведены на рисунках 1+2:

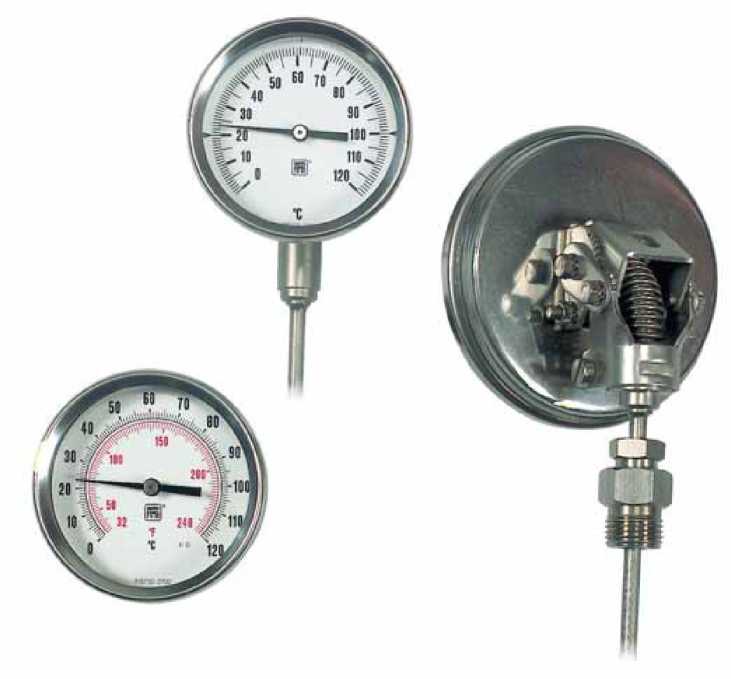

Рис.1 Термометры TB7 (исполнения с тыльным, тыльным-нижним креплением и с поворотным механизмом)

Метрологические и технические характеристики

Диапазон показаний (шкалы), диапазон измерений, цена деления, а также пределы допускаемой абсолютной погрешности приведены в таблицах 1 и 2 (соотв. для термометров TB7 и TB8).

Таблица 1. Термометры TB7

Таблица 2. Термометры TB8

Вариация показаний - не более допускаемой абсолютной погрешности.

Диаметр корпуса, мм:

• - для ТВ7:...........................................................................63; 80; 100; 125;

• - для TB8:..............................................................................100; 125; 150

Диаметр термобаллона, мм:

• - для TB7:..........................................................................................6; 8;

• - для TB8:................................................................................6; 6,4; 8; 9,6

Длина термобаллона, мм:

• - для TB7:..............................................................................от 100 до 250;

• - для TB8:..............................................................................от 100 до 900

Рабочие условия эксплуатации:

• - температура окружающей среды, °С: ...........................от минус 50 до плюс 65;

• - относительная влажность, %: .............................................................до 95

Средний срок службы, лет, не менее:............................................................8.

Знак утверждения типа наносится на титульный лист паспорта на термометр (в правом верхнем углу) типографским способом.

Таблица 3 Комплектность

осуществляется по документу МП 61104-15 «Термометры биметаллические TB7, TB8. Методика поверки», утвержденному ФГУП «ВНИИМС», 10.04.2015 г.

Основные средства поверки:

- термометр цифровой прецизионный DTI-1000, диапазон измерений от минус 50 до плюс 650 °С, пределы допускаемой погрешности ± 0,03 °С в диапазоне от минус 50 до плюс 400 °С, ± 0,06 °С в диапазоне свыше плюс 400 °С;

• - термостаты жидкостные прецизионные переливного типа серии ТПП-1 моделей ТПП-1.0, ТПП-1.1, ТПП-1.2 с общим диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;

• - термостат с флюидизированной средой FB-08, рабочий диапазон температур от плюс 50 до плюс 700 °С;

• - калибраторы температуры серий ATC-R, RTC-R с общим диапазоном воспроизводимых температур от минус 45 до плюс 650 °С, нестабильностью поддержания заданной температуры ±(0,005.0,03) °С, и погрешностью установления заданной температуры: ±(0,04.0,35) °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.

Сведения о методиках (методах) измерений: метод прямых измерений.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Техническая документация фирмы «NUOBA FIMA S.A», Италия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

• 1. Фирма «NUOVA FIMA S.A.», Испания

Юридический адрес: Can Salva, s/n-17404, Riells i Vlabrea (Girona), ESPANA Тел.: +34 972 87 07 00, Факс: +34 972 87 11 00.

• 2. Фирма «NUOVA FIMA S.R.L.», Италия

Юридический адрес: Via С Battisti 59/61 28045 INVORIO (NO) ITALY Тел.: +39 0322 253200, Факс: +39 0322 253232

ООО «ЕВРОПРИБОР»

Адрес: 129327, Москва, ул. Ленская, д.28, стр. 1 Тел. (495) 989-2276, (916) 681-1678.

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г.Москва, ул.Озерная, д.46

Тел./факс: (495) 437-55-77 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

22 мая 2020 г.                                              _№ 970

Москва

О продлении и переоформлении свидетельства об утверждении типа средства измерений № 59259 «Термометры биметаллические ТВ7, ТВ8»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Европрибор» от 16 апреля 2020 г. № 135/20 и № 0104/20, приказываю:

• 1. Продлить срок действия свидетельства об утверждении типа № 59259 «Термометры биметаллические ТВ7, ТВ8» на последующие 5 лет.

• 2.  Переоформить свидетельство об утверждении типа № 59259 «Термометры биметаллические ТВ7, ТВ8», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 61104-15, с сохранением регистрационного номера, в связи с переименованием изготовителя с фирмы «NUOVA FIMA S.p.A.», Италия на фирму «NUOVA FIMA S.R.L.», Италия.

• 3. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузи ну) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 4. Контроль за исполнением наыияще) итфиказа ииаъляю за собой.
