№1676 от 16.07.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 102080
О переоформлении свидетельства об утверждении типа № 33146/1 "Влагомеры термогравиметрические инфракрасных МА" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1676 от 16.07.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ16 июля 2019 г. № 1676
Москва
О переоформлении свидетельства об утверждении типа № 33146/1 «Влагомеры термогравиметрические инфракрасных МА» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Сарториус РУС» от 18 апреля 2019 г. № 162 приказываю:
-
1. Внести изменения в описание типа на влагомеры термогравиметрические инфракрасных МА, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 23600-08, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП 38-241-08, с изменением № 3, утвержденному ФГУП «УНИИМ» 9 апреля 2019 г., и распространить действие документа на влагомеры термогравиметрические инфракрасных МА, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 33146/1 «Влагомеры термогравиметрические инфракрасных МА», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 23600-08, в связи с внесением изменений в методику поверки и переименованием иностранного изготовителя с фирма «Sartorius Weighing Technology GmbH», Германия на Sartorius Lab Instruments GmbH&Co.KG, Германия.
-
4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
✓"......... — \
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СЕЕ ДЕ г!i iЯ и (.Н’ Г i 1ФИКЛ I ! Ji 1
сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
1
Приложение к приказу Федерального агентства по техническому регулированию и метрологии
от «16» июля 2019 г. № 1676
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Влагомеры термогравиметрические инфракрасные МА
Назначение средства измеренийВлагомеры термогравиметрические инфракрасные МА (далее - влагомеры) предназначены для экспрессного измерения массовой доли влаги (влажности) и сухого остатка в монолитных, листовых, сыпучих, пастообразных материалах, водных суспензиях и неводных жидкостях.
Описание средства измерений
Принцип действия влагомеров - инфракрасный термогравиметрический, основанный на обезвоживании объекта измерений инфракрасным излучением с автоматическим взвешиванием в процессе сушки с индикацией результата измерения.
Конструктивно влагомер состоит из: нагревательного элемента - источника инфракрасного излучения, встроенного в крышку сушильной камеры; взвешивающего устройства; блока управления, обработки и отображения с жидкокристаллическим дисплеем и клавиатурой.
Анализ выполняется автоматически под управлением программного обеспечения. Процесс измерения включает следующие операции: оператор размещает пробу анализируемого материала в сушильную камеру, после чего происходит взвешивание, а затем автоматическое определение потери массы под действием инфракрасного излучения и пересчет в единицы содержания влаги, с учетом начальной массы пробы. Результаты анализа выводятся на дисплей и могут быть переданы на периферийные устройства.
Во влагомерах предусмотрена функция «юстировки» взвешивающего устройства пользователем с использованием внешней гири.
Влагомеры выпускаются в следующих модификациях, снабженных различными источниками нагрева:
МА 50 Н и МА 100 Н - галогеновой лампой;
МА 50 С и МА 100 С - керамическим источником ИК излучения;
МА 50 Q и МА 100 Q - кварцевой лампой.
Во влагомерах реализованы следующие встроенные программы:
Таблица 1 - Параметры сушки влагомеров для разных модификаций
|
Наименование программы |
Модификации | |
|
МА 100 |
МА 50 | |
|
Режимы сушки |
стандартный, быстрый, плавный, поэтапный нагрев |
стандартный, быстрый |
|
Режимы остановки сушки |
автоматический, полуавтоматический, по критерию потери массы, по времени, ручной |
автоматический, полуавтоматический, по критерию потери массы, по времени, ручной |
|
Количество программ, сохраняемых в энергонезависимой памяти влагомера |
30 |
5 |
|
Статистическая обработка данных анализа |
есть |
нет |
Во влагомере предусмотрены следующие единицы содержания влаги:
-
- Влажность - отношение убыли массы пробы к начальной массе пробы, %;
-
- Сухой остаток - отношение убыли массы пробы к конечной массе пробы, %;
-
- Отношение - отношение конечной массе пробы к начальной массе пробы, %;
-
- Масса пробы, г.
Во влагомере предусмотрена функция «юстировки» взвешивающего устройства пользователем с использованием внешней гири.
Влагомеры имеют встроенный интерфейс RS 232 С для подключения к принтеру, компьютеру и другим внешним устройствам.

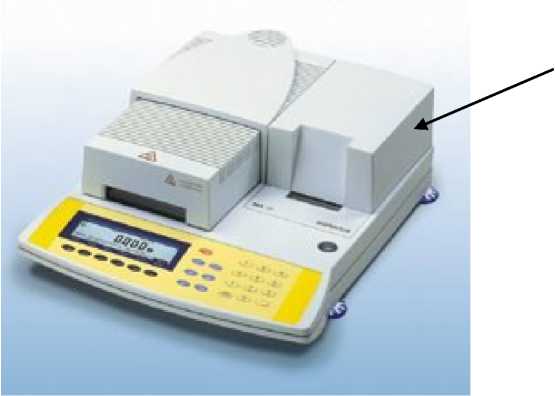

Общий вид влагомеров, обозначение места нанесения знака поверки представлены
на рисунке 1.
Рисунок 1 - Общий вид влагомеров Пломбирование влагомеров не предусмотрено.
Программное обеспечениеВлагомеры оснащены встроенным программным обеспечением. Наименование версии высвечивается на дисплее влагомера при обращении к соответствующему подпункту меню. Основные функции программного обеспечения: обработка компенсационного усилия электромагнитной системы взвешивания, и последующий пересчет его в единицы массы и вышеперечисленные единицы содержания влаги; хранение данных «юстировки»; вывод данных на дисплей и передача на периферийные устройства.
Программное обеспечение влагомера заложено в микроконтроллере в процессе производства и защищено от доступа и изменения. Обновление программного обеспечения в процессе эксплуатации не предусмотрено.
Таблица 2 - Идентификационные данные программного обеспечения ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
МА |
Weighting system МА |
|
Номер версии (идентификационный номер) ПО |
01-38-XX |
00-25-XX |
|
Цифровой идентификатор ПО |
- |
- |
|
ХХ - обозначение двухзначного цифрового кода, связанного с датой выпуска и модификацией влагомера | ||
Уровень защиты программного обеспечения «высокий» в соответствии с
Р 50.2.077-2014
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристик |
Значение для модификации | |
|
МА 100 |
МА 50 | |
|
Диапазон измерений влажности , % |
от 0,02 до 99,98 |
от 0,02 до 99,98 |
|
Цена наименьшего разряда в единицах влажности, % |
0,001 |
0,01 |
|
Цена наименьшего разряда в единицах массы, г |
0,0001 |
0,001 |
|
Пределы допускаемой абсолютной погрешности влагомера, %** |
± 03 m |
3 ± — m |
|
Максимальная масса пробы, г |
100 |
50 |
|
- Диапазон и погрешность измерения влажности конкретных веществ и материалов устанавливается в аттестованных методиках измерений; - где m - начальная масса пробы, г. | ||
Таблица 4 - Основные технические характеристики
|
Наименование характеристик |
Значение для модификации | |
|
МА 100 |
МА 50 | |
|
Диапазон устанавливаемых температур сушки, °С |
от 30 до 200 включ. | |
|
Дискретность установки температуры сушки, °С |
1 | |
|
Регулируемый интервал продолжительности сушки, |
от 0,1 до 999 включ. | |
|
мин | ||
|
Параметры электрического питания: | ||
|
-напряжение переменного тока, В |
220 |
220 |
|
-частота переменного тока, Гц |
50 |
50 |
|
Потребляемая мощность, В^А, не более |
700 |
700 |
|
Габаритные размеры влагомера, мм, не более: | ||
|
-длина |
453 |
453 |
|
-ширина |
350 |
350 |
|
-высота |
156 |
156 |
|
Масса, кг, не более |
8 |
6,5 |
|
Полный средний срок службы, лет, не менее |
12 |
12 |
|
Условия эксплуатации: | ||
|
температура окружающей среды, °С |
от +10 |
до +30 |
|
относительная влажность (при t = 20 °С), % |
от 30 до 80 | |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Влагомер термогравиметрический инфракрасный МА |
1 шт. | |
|
Кабель питания |
1 шт. | |
|
Крестовина весов |
1 шт. | |
|
Защитная вставка |
1 шт. | |
|
Алюминиевая кювета |
69 65542 |
80 шт. |
|
Пылезащитный чехол для клавиатуры |
6960МА01 |
1 шт. |
|
Пинцет |
69МА0072 |
1 шт. |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП 38-241-08 |
1 экз. |
|
Упаковочная коробка |
1 шт. | |
|
Набор для регулировки температуры * |
YTM03MA |
1 шт. |
|
Внешняя калибровочная гиря * для МА100 - 50 г (Е2), для МА50 - 50 г (F1) |
1 шт. | |
|
Кабель интерфейса (RS232C) ** |
69 57312 |
1 шт. |
|
Позиции, отмеченные *, поставляются по дополнительному заказу. | ||
осуществляется по документу «ГСИ. Влагомеры термогравиметрические инфракрасные МА. Методика поверки. МП 38-241-08» с изменением № 3, утвержденному
ФГУП «УНИИМ» 09 апреля 2019 г.
Основные средства поверки:
набор гирь (1 мг - 100 г) E2 для МА 100, набор гирь (1 мг - 100 г) F1 для МА 50 по ГОСТ OIML R 111-1-2009 (первого разряда, второго разряда по ГОСТ 8.021).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на боковую панель влагомера в соответствии с рисунком 1.
Сведения о методиках (методах) измеренийГОСТ Р 8.626-2006 Государственная система обеспечения единства измерений. Изделия кондитерские сахаристые. Инфракрасный термогравиметрический метод определения влажности
ГОСТ Р 8.633-2007 Государственная система обеспечения единства измерений. Зерно и зернопродукты. Инфракрасный термогравиметрический метод определения влажности
ГОСТ Р 8.634-2007 Государственная система обеспечения единства измерений. Семена масличных культур и продукты их переработки. Инфракрасный термогравиметрический метод определения влажности
ГОСТ 31964-2012 Изделия макаронные. Правила приемки и методы определения качества и другие
Нормативные и технические документы, устанавливающие требования к влагомерам термогравиметрическим инфракрасным МАГОСТ 8.630-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах
Техническая документация Sartorius Lab Instruments GmbH & Co.KG, Германия
ИзготовительSartorius Lab Instruments GmbH & Co.KG, Германия
Адрес: Otto-Brenner-StraBe 20, 37079 Gottingen, Germany,
Телефон: +49.551.308.0, факс: +49.551.308.3289, web-сайт: http://www.sartorius.de
ЗаявительООО «Сарториус РУС»
ИНН 7813160042
Адрес: 199178, г. Санкт-Петербург, 5-я линия В.О., д. 70, лит. А, помещения 102 - 109, 121-126/11Н
Телефон / факс: (812) 327-53-27, (812) 327-53-23
Web-сайт: https://www.sartorius.ru, e-mail: info@sartorius.com
Испытательный центрФГУП «Уральский научно-исследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4,
Телефон: (343) 350-26-18, факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015 г.
