Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «23» октября 2020 г. № 1756

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы программно-аппаратные «ВЗОР»

Комплексы программно-аппаратные «ВЗОР» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (ТС) по видеокадрам в зоне контроля и на контролируемом участке, измерений значений текущего времени, синхронизированных с национальной шкалой времени UTC(SU), измерений текущих навигационных параметров и определения на их основе координат комплексов.

Принцип действия комплексов при измерении скорости движения ТС по видеокадрам в зоне контроля основан на измерении косвенным методом путем измерения расстояния, пройденного ТС в зоне контроля видеокамеры за известный интервал времени.

Принцип действия комплексов при измерении скорости движения ТС на контролируемом участке основан на измерении времени, затраченному данным ТС для преодоления участка пути между зонами контроля двух комплексов. Длина последнего складывается из определяемого при установке расстояния между точками расположения комплексов и измеренного пути ТС в зонах контроля комплексов на въезде и выезде с участка. Время прохождения определяется как разность между моментами фиксации комплексами. Для измерений скорости движения ТС на контролируемом участке необходимо, как минимум, два комплекса.

Принцип действия комплексов в части измерения значений текущего времени и координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU), и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексами. Комплексы состоят из вычислительного блока, нескольких видеокамер, ИК-модуля и кронштейна крепления. В состав каждого вычислительного блока входят: источник питания, вычислительный модуль и GPS/ГЛОНАСС приемник. В качестве GPS/ГЛОНАСС приемника используется средство измерений утвержденного типа - аппаратура навигационно-временная потребителей       глобальных       навигационных       спутниковых       систем

ГЛОНАСС/GPS/GALILEO/SBAS NV08C-CSM-DR (рег. № 52614-13). Видеокамеры работают круглосуточно.

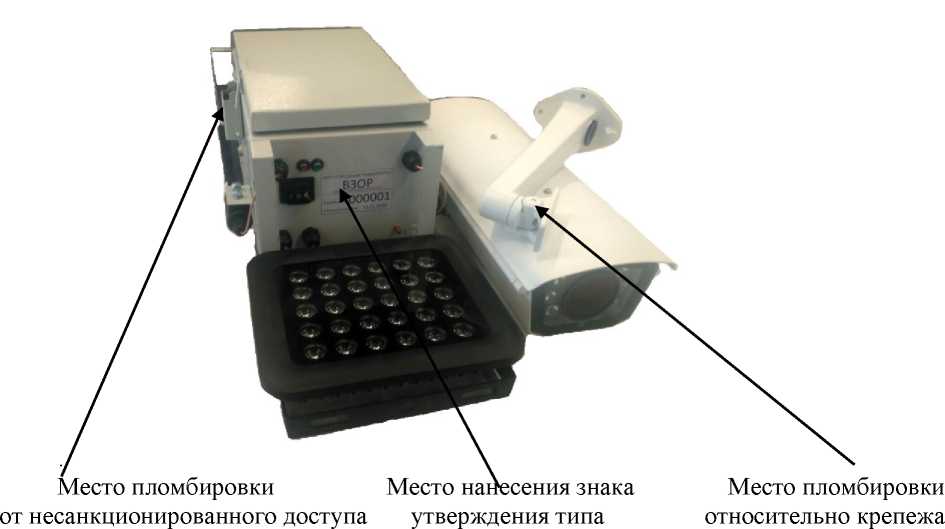

Общий вид комплексов, а также схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа, схема пломбировки относительно крепежа представлены на рисунке 1

Рисунок 1 - Общий вид комплексов

Маркировка наноситься на нижнюю стенку вычислительного блока. Общий вид маркировки комплексов, представлен на рисунке 2.

ООО «ГОРОДСКИЕ ТЕХНОЛОГИИ»

КОМПЛЕКС ПРОГРАММНО-АППАРАТНЫЙ

СЕРИЙНЫЙ №: 000001

Рисунок 2 - Общий вид маркировки комплексов

Функционирование комплексов осуществляется под управлением специализированного программного обеспечения ПО «VZOR».

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационное данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на корпус вычислительного блока в виде наклейки и на титульные листы руководства по эксплуатации и паспорта методом печати.

Таблица 4 - Комплектность комплексов

осуществляется по документу 651-20-016 МП «ГСИ. Комплексы программно-аппаратные «ВЗОР». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 24.07.2020.

Основные средства поверки:

• - источник первичный точного времени УКУС-ПИ 02ДМ, регистрационный номер 60738-15 в Федеральном информационном фонде.

• - аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS NV08C-CSM-DR, регистрационный номер 52614-13 в Федеральном информационном фонде;

• - частотомеры электронно-счетные Ч3-85/3, регистрационный номер 32359-06 в Федеральном информационном фонде.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

14341124.001.ТУ «Комплексы программно-аппаратные «ВЗОР». Технические условия

Общество с ограниченной ответственностью «ГОРОДСКИЕ ТЕХНОЛОГИИ»

(ООО «ГОРОДСКИЕ ТЕХНОЛОГИИ»)

ИНН 3123411084

Адрес: 308033, г. Белгород, ул. Королева, д. 2а, оф. 301

Юридический адрес: г. Белгород, ул. Сумская, д. 62

Телефон: +7 (4722) 777-21

Web-сайт: www.techincity.ru

E-mail: info@techincity.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»

Адрес: 141570, Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промзона ВНИИФТРИ

Телефон (факс): +7 (495) 526-63-46

Web-сайт: vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.
