МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

7 июня 2018 г.

1126

3.

(А.Ю.Кузин) обеспечить в оформление свидетельства

«вниимс»

I собой.

С.С.Голубев




Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «07» июня 2018 г. №1126

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины универсальные испытательные серии Z

Назначение средства измерений

Машины универсальные испытательные серии Z (далее - машины) предназначены для измерений силы и деформации при испытаниях материалов на растяжение, сжатие и изгиб.

Описание средства измерений

Принцип действия машин основан на преобразовании электрической энергии приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально нагрузке.

Машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами образца на траверсах, привода подвижной траверсы, датчика силы, датчика перемещения подвижной траверсы, электронного блока управления.

Испытываемый образец закрепляется в захватах подвижной и неподвижной траверсы. Скорость перемещения подвижной траверсы задаётся c помощью электронного блока управления. Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на траверсе, который может работать на растяжение и сжатие.

Диапазон перемещения подвижной траверсы зависит от высоты рамы и испытательных приспособлений. Перемещение подвижной траверсы измеряется датчиком перемещения. Значения силы и перемещения отображаются на дисплее персонального компьютера.

Электронный блок предназначен для управления режимами работы машин, обработки, хранения, отображения и передачи значений силы и деформации на внешние устройства.

В зависимости от модификации нагружающая рама может располагаться как в вертикальной, так и горизонтальной плоскости. Также возможно наличие дополнительной боковой зоны испытаний.

Машины универсальные испытательные серии Z комплектуются одним или несколькими датчиками силы (не более 5) с различными диапазонами измерений, не превышающими верхний предел измерений силы машины, который указан на её раме.

Машины могут быть укомплектованы различными датчиками продольной и поперечной деформации с различными диапазонами измерений, отвечающими требованиям испытаний. По виду контакта с испытываемым датчики продольной и поперечной деформации могут быть контактными или бесконтактными.

Выпускаются следующие модификации машин: Z0.5, Z1.0, Z2.5, Z5.0, Z005, Z010, Z020, Z030, Z050, Z100, Z150, Z250, Z300, Z400, Z600, Z1200, Z1600, Z2000, Z2500, Z400, Z600, Z1200, Z1600, Z2000, Z2500.

Выпускаемые модификации машин различаются дизайном, габаритными размерами и массой, которые отвечают требованиям различных испытаний, диапазоном измерений силы, удлинения образца, перемещения траверсы и допускаемой относительной погрешностью измерений силы.

Модификации Z0.5, Z1.0, Z2.5, Z5.0 имеют одну направляющую колонну и одну шариковинтовую пару.

Модификация Z005 имеет две направляющие колонны и две шариковинтовые пары.

Модификации Z010, Z020, Z030, Z050, Z100, Z150, Z250 имеют две или четыре направляющие колонны и две шариковинтовые пары.

Модификация Z300 имеет четыре направляющие колонны и две шариковинтовые пары.

Модификации Z400, Z600, Z1200, Z1600, Z2000, Z2500, имеют две или четыре направляющие колонны, электромеханический или гидравлический привод.

Общий вид машин приведён на рисунках 1 - 6.

Приказ Росстандарта №1126 от 07.06.2018, https://oei-analitika.ru

Рисунок 1 - Общий вид машин универсальных испытательных Z0.5, Z1.0, Z2.5, Z5.0

Приказ Росстандарта №1126 от 07.06.2018, https://oei-analitika.ru
Приказ Росстандарта №1126 от 07.06.2018, https://oei-analitika.ru

Рисунок 2 - Общий вид машин универсальных испытательных Z150, Z250

Приказ Росстандарта №1126 от 07.06.2018, https://oei-analitika.ru

Рисунок 3 - Общий вид машин универсальных испытательных с боковой зоной испытаний Z250, Z300, Z400, Z600, Z1200

Приказ Росстандарта №1126 от 07.06.2018, https://oei-analitika.ru

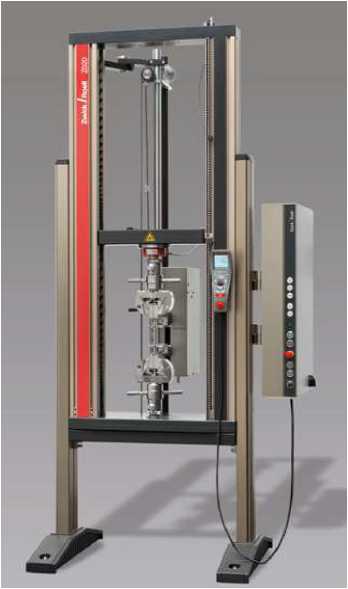

Рисунок 4 - Общий вид машин универсальных испытательных Z005, Z010, Z020, Z030, Z050, Z100, Z150

оо

Приказ Росстандарта №1126 от 07.06.2018, https://oei-analitika.ru

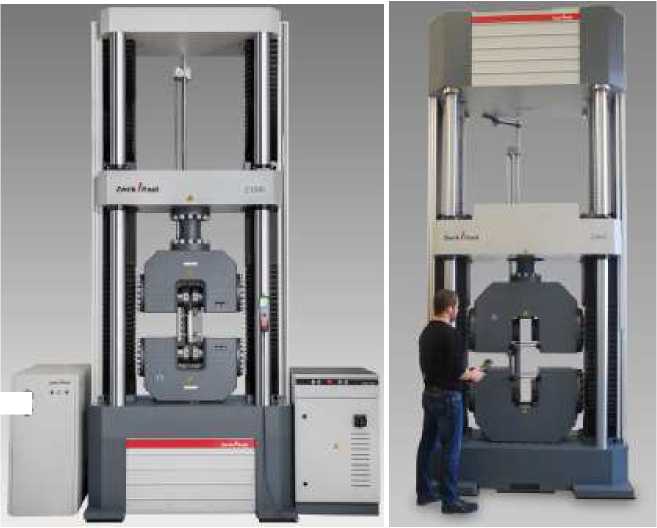

Рисунок 5 - Общий вид машин универсальных испытательных Z300, Z400, Z600, Z1200, Z1600, Z2000, Z2500 с электромеханическим приводом

Приказ Росстандарта №1126 от 07.06.2018, https://oei-analitika.ru

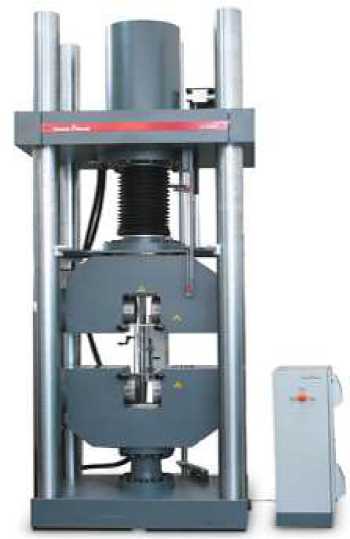

Рисунок 6 - Общий вид машин универсальных испытательных Z400, Z600, Z1200, Z1600, Z2000, Z2500 c гидравлическим приводом

Наименование модификации указано на фронтальной стороне машин. Идентификация машины осуществляется методом последовательного визуального осмотра рамы (фронтальная сторона машины), заводских табличек датчиков силы (см. рисунок 7), отображающих информацию об их верхних пределах измерений, а также изучения нормативно-технической документации, которая входит в комплект поставки машины и содержит информацию о технических характеристиках, массе, габаритных размерах.

Приказ Росстандарта №1126 от 07.06.2018, https://oei-analitika.ru

Верхний предел измерений

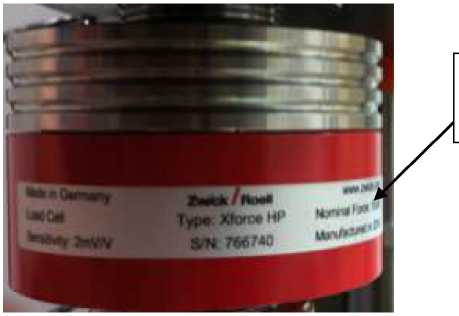

Рисунок 7 - Заводская табличка датчика силы

Заводская табличка на электронном блоке управления машин отображает информацию о машине в соответствии с внутренней классификацией изготовителя.

Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование посредством нанесения специальной наклейки на винт штекера датчика силы.

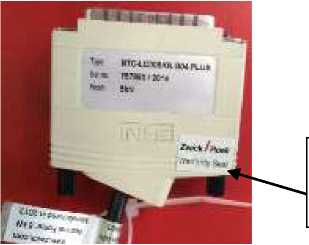

Место пломбировки показано на рисунке 8.

Приказ Росстандарта №1126 от 07.06.2018, https://oei-analitika.ru

Специальная наклейка

Рисунок 8 - Место нанесения специальной наклейки

Программное обеспечение

Программное обеспечение «testXpert», «testXpert II», «testXpert III» разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.

Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты. Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077 - 2014.

Идентификационные данные программного обеспечения приведены в таблице 1

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

testXpert

testXpert II

testXpert III

Номер версии (идентификационный номер ПО), не ниже

7.0

1.41

1.1

Цифровой идентификатор ПО

34d9fb04c9f43396

ebad77871a2e565

744978675320b4

65975977c957be76

51eb512a73b8c1fe

74b9be2e405923

3

7fdd

Алгоритм вычисления цифрового идентификатора ПО

MD5

MD5

MD5

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Модификация

Диапазон измерений силы, кН

Диапазон измерений удлинения образца, мм

Пределы допускаемой абсолютной погрешности измерений удлинения образца в диапазоне от 0,02 до 300 мкм включ., мкм

Пределы допускаемой относительной погрешности измерений удлинения образца в диапазоне св. 300 мкм до 1000 мм включ., %

Диапазон измерений поперечной деформации образца, мм

Пределы допускаемой абсолютной погрешности измерений поперечной деформации образца в диапазоне от 0,02 до 300 мкм включ., мкм

Пределы допускаемой относительной погрешности измерений поперечной деформации образца в диапазоне св. 300 мкм до 12 мм включ., %

1

2

3

4

5

6

7

8

Z0.5

от 0,00001й до 0,500002)

Z1.0

от 0,00001й до 1,000002)

Z2.5

от 0,00001й до 2,5000О2)

Z5.0

от 0,00001Х) до 5,0000О2)

Z005

от 0,00001Х) до 5,0000О2)

Z010

от 0,00001й до 10,000002)

от 0,02 ) до

1000,002)

±3

±1

от 0,02Х) до

±3

±1

Z020

от 0,00001Х) до 20,0000О2)

12,002)

Z030

от 0,00001Х) до 30,000002)

Z050

от 0,00001й до 50,000002)

Z100

от 0,00001й до 100,000002)

Z150

от 0,00001й до 150,000002)

Z250

от 0,00001Х) до 250,000002)

6

Продолжение таблицы 2

1

2

3

4

5

6

7

8

Z300

от 0,00001й до 300,000002)

Z400

от 0,00001й до 400,000002)

Z600

от 0,00001й до 600,000002)

Z1200

от 0,00001Х)

от 0,02 до

±3

±1

от 0,02п

±3

±1

до 1200,000002)

1000,00

до 12,002)

Z1600

от 0,00001Х) до 1600,000002)

Z2000

от 0,00001Х) до 2000,000002)

Z2500

от 0,00001Х) до 2500,000002)

  • 1) - Минимально возможное значение

  • 2) - Максимально возможное значение

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности измерений силы в диапазоне от 0,2 до 1 % включ. от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «Xforce K», «Xforce HP», «Serie RF-ZT», «Serie RF/ZT», «Serie RF-Z»)

±1,0

Пределы допускаемой относительной погрешности измерений силы в диапазоне от 0,4 до 2 % включ. от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «Xforce P»)

±1,0

Пределы допускаемой относительной погрешности измерений силы в диапазоне от 0,1 до 100 % включ. от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «Xforce K+», «Xforce HP+»)

±0,5

Пределы допускаемой относительной погрешности измерений силы в диапазоне св. 1 до 100 % включ. от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «Xforce K», «Xforce HP», «Serie RF-ZT», «Serie RF/ZT», «Serie RF-Z»)

±0,5

Пределы допускаемой относительной погрешности измерений силы в диапазоне св. 2 до 100 % включ. от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «Xforce P»)

±0,5

Таблица 4 - Метрологические характеристики

Модфи-кация

Диапазон задания скорости перемещения подвижной траверсы без нагрузки, мм/мин

Нормируемый диапазон задания скорости перемещения подвижной траверсы без нагрузки, мм/мин

Пределы допускаемой относительной погрешности задания скорости перемещения подвижной траверсы без нагрузки, %

Диапазон измерений перемещения подвижной траверсы, мм

Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы, %

Z0.5

от 0,0005 до 2000,0000

от 0,1 до 500,0

±1

от 0,5 до

1000,04)

±1

Z1.0

от 0,0005 до 2000,0000

от 0,1 до 500,0

Z2.5

от 0,0005 до 1000,0000

от 0,1 до 500,0

Z5.0

от 0,0005 до 600,0000

от 0,1 до 500,0

Z005

от 0,0005 до 3000,0000

от 0,1 до 500,0

Z010

от 0,0005 до 2000,0000

от 0,1 до 500,0

Z020

от 0,0005 до 1000,0000

от 0,1 до 500,0

Z030

от 0,0005 до 1000,0000

от 0,1 до 500,0

Z050

от 0,0005 до 600,0000

от 0,1 до 500,0

Z100

от 0,0005 до 1500,0000

от 0,1 до 500,0

Z150

от 0,00005 до 900,00000

от 0,1 до 500,0

Z250

от 0,00005 до 600,0000

от 0,1 до 500,0

Z300

от 0,001 до 250,000

от 0,1 до 250,0

Z400

от 0,00005 до 520,00000й от 0,1 до 340,02)

от 0,1 до 500,01) от 0,1 до 340,02)

Z600

от 0,00005 до 520,00000й от 0,1 до 250,02)

от 0,1 до 500,01) от 0,1 до 250,02)

Z1200

от 0,00005 до 550,00000й от 0,1 до 200,02)

от 0,1 до 500,01) от 0,1 до 200,02)

Z1600

от 0,00005 до 520,00000й от 0,1 до 250,02)

от 0,1 до 500,01) от 0,1 до 250,02)

Z2000

от 0,0001 до 325,0000й от 0,1 до 200,02)

от 0,1 до 325,0й от 0,1 до 200,02)

Z2500

от 0,0001 до 325,0000й от 0,1 до 200,02)

от 0,1 до 325,0й от 0,1 до 200,02)

  • 1) - Для модификации машин с электромеханическим приводом

  • 2) - Для модификации машин с гидравлическим приводом

  • 3) - Минимально возможное значение

  • 4) - Максимально возможное значение

Таблица 5 - Основные технические характеристики

Модификация

Высота рабочего пространства базовой модификации без захватов, мм, не более

Габаритные размеры базовой модификации, (Д*Ш*В), мм, не более

Масса базовой модификации, кг, не более

1

2

3

4

Z0.5

1365

622x411x1589

81

Z1.0

1365

622x411x1589

81

Z2.5

1365

622x411x1589

81

Z5.0

1340

622x411x1589

83

Продолжение таблицы 5

1

2

3

4

Z005

1785

690x1244x3078

230

Z010

1785

690x1244x3088

254

Z020

1785

690x1244x3088

256

Z030

1800

781x1329x3094

340

Z050

1800

781x1329x3094

340

Z100

1800

924x1523x3094

1570

Z150

1675

924x1523x2304

2100

Z250

1675

924x1523x2304

2100

Z300

1800

845x1145x2600

2600

Z400

31301)

720x1520x40361)

30001)

18782)

500x1030x32132)

25502)

Z600

30001)

850x1620x40501)

47401)

18782)

500x1030x32132)

27002)

Z1200

33401)

1063x1870x4635^

96001)

21842)

920x1220 x37692)

60002)

Z1600

25901)

1065x1620x3950^

105601)

28342)

1015x1210x44142)

81002)

Z2000

28261)

1160x2000x44201)

146001)

28292)

1100x1400x46002)

122002)

Z2500

26861)

1160x2000x43101)

164001)

22362)

905x1255x45002)

120002)

1) - Для модификации машин с электромеханическим приводом

2) - Для

модификации машин с гидравлическим приводом

Таблица 6 - Основные технические характеристики

Наименование характеристики

Значение характеристики

Рабочий диапазон температур, °С

от +10 до +35

Влажность, %

от 10 до 90

Напряжение питания, В

230/400

Частота напряжения питания, Г ц

50/60

Полный срок службы, лет

15

Знак утверждения типа

наносится на раму машин методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

Наименование

Обозначение

Количество

Машина универсальная испытательная

серия Z

1 шт.

Персональный компьютер типа IBM/PC

-

по заказу

Комплект кабелей соединительных

-

1 шт.

Приспособления для проведения испытаний

-

по заказу

Руководство по эксплуатации на русском языке

-

1 экз.

Методика поверки

МП АПМ 06-16 с

изменением № 1

1 экз.

Поверка

осуществляется по документу МП АПМ 06-16 «Машины универсальные испытательные серии Z. Методика поверки» с изменением № 1, утверждённому ООО «Автопрогресс-М» «06» декабря 2017 г.

Основные средства поверки:

- динамометры 2-го разряда по ГОСТ Р 8.640-2014;

-    набор гирь М1 по ГОСТ OIML R 111-1-2009;

- измерители длины цифровые фирмы «HEIDENHAIN» (рег. № 51172-12);

  • -     штангенциркуль ШЦ-Ш-400-0,05 по ГОСТ 166-89;

  • -     штангенциркуль ШЦ-Ш-1000-0,05 по ГОСТ 166-89;

  • -     секундомер СОПпр (рег. № 11519-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к машинам универсальным испытательным серии Z

ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы

ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне (140-9 - 50) м и длин волн в диапазоне (0,2 - 50) мкм

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы Техническая документация «Zwick GmbH & Co. KG», Германия

Изготовитель

«Zwick GmbH & Co. KG», Германия

Адрес: August-Nagel Str. 11 D-89079 Ulm, Germany

Тел.: +49 (0) 73 10 0; факс: +49 (0) 73 10 200

E-mail: info@zwick.de

Заявитель

Общество с ограниченной ответственностью «Цвик трейдинг-М» (ООО «Цвик трейдинг-М»)

ИНН 7708571452

Адрес: 121151, г. Москва, ул. Раевского, д. 4

Тел.: +7 495 783 88 12, Факс: +7 495 783 88 13

E-mail: info@zwick.ru

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогесс-М»)

Адрес: 123298, г. Москва, ул. Берзарина, д. 12

Тел.: +7 (495) 120-0350, Факс: +7 (495) 120-0350 доб. 0

E-mail: info@autoprogress-m.ru

Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
