№1012 от 13.07.2016
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 1387
О переоформлении свидетельства об утверждении типа средства измерений № 57478/1 "Счетчики электрической энергии трехфазные многофункциональные СЕ308" и внесении изменений в описание типа
![Приказ Росстандарта №1012 от 13.07.2016, https://oei-analitika.ru](../kurilka/orders_html/1517345002489_files/1517345002489-1.png)
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ «'ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
__ ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ13 июля 2016 г.
--—_____ №Москва
1012
О внесении изменений в описание типа и переоформлении свидетельства об утверждении типа средства измерений № 57478/1 «Счетчики электрической энергии трехфазные многофункциональные СЕ308»
Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной ycjryrn по утверждению типа стандартных образцов или типа средств измерений» (далее — Административный регламент), зарегистрированного в Министерстве зи с 199
юстиции Российской Федерации 12 сентября 2013 г. № 29940, в свя: обращениями АО «Энергомера» от 9 июня 2016 г. № 6198 и № 6 приказываю:
-
1. Внести изменения в описание типа на счетчики электрической энер трехфазные многофункциональные СЕЗ08, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 59520-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 57478/1 «Счетчики электрической энергии трехфазные многофункциональные СЕЗ 08», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 59520-14, в связи с внесением изменений в методику поверки.
-
3. Поверку ранее введенных в эксплуатацию осуществлять по документу «Счетчики электрической многофункциональные СЕ308». Методика поверки с утвержденному ФГУП «ВНИИМС» 10 декабря 2015 г.
-
4. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
•ГИИ
средств измере энергии трехфаз: изменением №
ний лые
1»,
![Приказ Росстандарта №1012 от 13.07.2016, https://oei-analitika.ru](../kurilka/orders_html/1517345002489_files/1517345002489-2.png)
Сертификат: 188А1000020080011888 Кому выдан: Голубев Сергей Сергеевич Действителен: с 18.11.2015 до 18.11.2016
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «13» июля 2016 г. № 1012Изменения в описание типа на счетчики электрической энергии трехфазные многофункциональные СЕ308
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии трехфазные многофункциональные СЕ308Назначение средства измерений
Счетчики электрической энергии трехфазные многофункциональные СЕЗО8 (далее -счетчики) предназначены для измерения активной и реактивной электрической энергии, параметров силы тока, напряжения, активной и реактивной мощности, частоты сети, сдвига фаз, коэффициентов мощности в трехфазных цепях переменного тока, организ многотарифного учета электроэнергии, и контроля качества электроэнергии.
угла ации
Описание средства измерений
Счетчики предназначены для внутренней или наружной установки в зависимое! и от исполнения корпуса.
фй, в
и в
Исполнения счетчиков для внутренней установки, применяются внутри помещен] местах, имеющих дополнительную защиту от влияния окружающей среды, в жилых общественных зданиях, в бытовом и в промышленном секторе.
без
[ЦНИИ
Исполнения счетчиков для наружной установки, могут использоваться дополнительной защиты от окружающей среды, и устанавливаются на опору л] электропередачи или на фасаде здания.
Счетчики могут использоваться автономно, или в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии АИИС (АСКУЭ).
КУЭ
Принцип действия счетчиков основан на измерении мгновенных значений входных сигналов тока и напряжения аналого-цифровым преобразователем, с последующим вычислением среднеквадратических значений токов и напряжений, активной, реактизной мощности и энергии, углов сдвига фазы, коэффициента мощности и частоты. Алгоритм вычисления реактивной мощности (энергии) - по первой гармонике.
Счетчики имеют в своем составе микроконтроллер, энергонезависимую память данных и встроенные часы реального времени, позволяющие вести учет активней и реактивной электроэнергии нарастающим итогом в прямом или в прямом и обратном направлении по тарифным зонам суток, три датчика тока (шунт или трансформатор тока), испытательное выходное устройство, оптический порт для локального съема показаний и интерфейсы для съема показаний системами автоматизированного учета потребленной электроэнергии, жидкокристаллический индикатор для просмотра измеряемой информации, клавиатуру с одной пломбируемой кнопкой для защиты от несанкционирован еюго перепрограммирования, индикаторы функционирования.
фаз
Счетчики могут вести измерения активной электроэнергии в диапазонах сдвига между напряжением и током следующим образом: <р=от 90° до 0° - 1й квадрант (Al) coscp= от 0 до 1 - (инд.) ср=от 180° до 90° - 2й квадрант (А2) cos(p= от минус 1 до 0 - (емк.)
Ф=от 270° до 180° - Зй квадрант (АЗ) cos(p= от 0 до минус 1 - (инд.)
Ф=от 0° до минус 90° - 4й квадрант (А4) cos(p= от 1 до 0 - (емк.)
Примечание: А1,А2,АЗ,А4 - условные наименования активной составляющей вектора полной энергии первого, второго, третьего и четвертого квадрантов соответственно.
В счетчиках предусмотрены два настраиваемых канала учета активной энергии с условными наименованиями:
«А+» - прямое направление, расход, потребление, импорт, | ->“от шин”
«А- »- обратное направление, приход, отдача, экспорт, I <- “к шинам”
В зависимости от исполнения, накопление активной энергии выполняется по следующим алгоритмам:
-
1. «Двунаправленный учет»
А+—А1+А4
А--А2+АЗ
-
2. «Однонаправленный учет» (накопление по модулю) А+=А1+А2+А3+А4
А-=0
Счетчики могут вести измерения реактивной электроэнергии в диапазонах сдвига фаз между напряжением и током следующим образом:
<р=от 0° до 90° - 1й квадрант (Rl) sincp= от 0 до 1 - (инд.)
<р=от 90° до 180° - 2й квадрант (R2) sincp= от 1 до 0 - (емк.)
Ф=от 180° до 270° - Зй квадрант (R3) snup= от 0 до минус 1 - (инд.)
Ф=от 270° до 0° - 4й квадрант (R4) sirups от минус 1 до 0 - (емк.)
Примечание: R1,R2,R3,R4 - условные наименования реактивной составляющей вектора полной энергии первого, второго, третьего и четвертого квадрантов соответственно.
В счетчиках предусмотрены два настраиваемых канала учета реактивной энергии с условными наименованиями R+ и R-. В зависимости от настройки, накопление реакти энергии выполняется по следующим алгоритмам:
вной
-
1. «По направлению Q»
R+=R1+R2
R-=R3+R4
-
2. «По характеру нагрузки»
R+=R1+R3
R-=R2+R4
-
3. «По направлению Р»
R+=R1+R4
R-=R2+R3
-
4. «Суммарная по 4м квадрантам»
R+-R1+R2+R3+R4
R-=0
Счетчики ведут измерение и учет времени и даты с возможностью задания автоматического перехода на летнее/зимнее время.
Счетчики ведут измерение и учет потребленной или потребленной и отпущенной ным
активной и реактивной (R+ и R-) электрической энергии суммарно и по тарифам указав: в активных тарифных программах в соответствии с сезонными недельными расписаниями и суточными программами смены тарифных зон (тарифными программами). Сезонное недельное расписание может предусматривать различные суточные тарифные программы для различных дней недели. В счетчике также предусматривается назначение тарифных программ для исключительных (особых) дней, а также, в зависимости от исполнения, назначение тарифов или тарифных программ по заданным событиям.
Счетчики в зависимости от исполнения обеспечивают учет, фиксацию и хранение, измерение, индикацию на жидкокристаллическом индикаторе и выдачу по интерфейсам:
-
- количества только потребленной или потребленной реактивной (R+ и R-) электроэнергии нарастающим итогом тарифам;
-
- количества только потребленной или потребленной
и отпущенной активной и суммарно и раздельно по
и отпущенной активней и (для
реактивной (R+ и R-) электроэнергии нарастающим итогом суммарно по каждой фазе исполнений Z);
-
- архивов показаний учитываемых видов энергии, зафиксированных при смене суток, месяцев, лет в соответствии с таблицей 1.
Таблица 1
Момент фиксации |
Глубина хранения, индикации и выдачи интерфейсу |
по |
при смене суток |
не менее 128 | |
при смене месяцев или расчетных периодов |
не менее 36 | |
при смене лет (только для исполнений Z) |
не менее 10 |
-
- графиков (профилей) активных и реактивных мощностей (потребления и отпуска), а также для исполнения Z напряжений и частоты усредненных на заданном интервале времени от 1 до 60 минут за период не менее 128 суток (при тридцатиминутном интервале).
-
- текущего баланса счета потребителя, остаточного количества оплаченной электроэнергии в кВт ч или в денежных единицах (для исполнений Z);
-
- текущая величина суточного потребления сверх кредита в кВт ч или в денежных единицах (для исполнений Z);
- количества только потребленной или потребленной и отпущенной активной электроэнергии нарастающим итогом суммарно и раздельно по тарифам, количества ГОМ, )кива
потребленной и отпущенной реактивной электроэнергии нарастающим итс зафиксированных по команде по интерфейсу или по заданным событиям, а также ар этих показаний (не менее 19) (для исполнений Z);
-
- активных мощностей, усредненных на заданном интервале усреднения;
-
- архивов максимальных значений активной потребленной мощности, усреднение й на заданном интервале усреднения, зафиксированных за месяц (не менее 13), с датой и временем их достижения;
-
- для исполнения Т количества импульсов, учтенных по каждому импульсному входу;
-
- среднеквадратических значений фазных напряжений по каждой фазе;
-
- среднеквадратических значений тока в каждой фазе;
-
- активной мощности суммарно и по каждой фазе;
-
- реактивной мощности суммарно и по каждой фазе;
-
- полной мощности суммарно и по каждой фазе;
-
- для исполнения Z полной мощности суммарно и по каждой фазе;
-
- коэффициента мощности суммарно и по каждой фазе;
-
- частоты измерительной сети;
-
- для исполнения U с учетом пределов допускаемой погрешности при измерении параметров качества электрической энергии в соответствии с классом «В» характеристики процесса измерений ГОСТ 30804.4.30-2013, указанных в таблице 13:
-
- прерывания напряжения;
-
- глубины последнего и не менее 11 предыдущих провалов напряжения;
-
- длительности последнего и не менее 11 предыдущих провалов напряжения;
-
- последнего и не менее 11 предыдущих максимальных значений напряжения
при
перенапряжении;
-
- длительности последнего и не менее 11 предыдущих перенапряжений;
-
- отрицательное и положительное отклонения напряжения электропитания;
-
- отклонение частоты.
Примечание: измерение показателей качества электроэнергии выполняется с классом характеристик процесса измерений по ГОСТ 30804.4.30-2013 на основе несинхронных с сетью и всемирным координированным временем UTC измерениях среднеквадратических значений напряжения.
-
- оценка соответствия качества электроэнергии нормам в соответствии с ГОСТ 32144-2013 последнего и не менее 20 предыдущих недельных периодов оценки качества электроэнергии. Перечень показателей для которых выполняется оценка соответствия нормам отмечен знаком «***» в таблице 13.
Дополнительно счетчики обеспечивают индикацию:
-
- действующего тарифа;
-
- даты и времени;
-
- стоимости электроэнергии по тарифам в денежных единицах (для исполнений Z);
-
- допустимой величины кредита, лимита суточного потребления сверх кредита, в кВт ч или в денежных единицах (для исполнений Z);
(для
-
- OBIS кода отображаемой информации в соответствии с IEC 62056-6-1:2013 исполнения Z);
-
- заводского номера;
-
- версии ПО и контрольной суммы метрологически значимой части ПО.
Счетчики в зависимости от исполнения обеспечивают возможность задания следующих параметров:
-
- сетевой адрес (идентификатор) счетчика;
-
- текущего времени и даты;
-
- величины суточной коррекции часов;
-
- разрешения перехода на летнее/зимнее время;
-
- даты, времени перехода на летнее/зимнее время;
-
- суточной тарифной программы;
-
- сезонных недельных расписаний и дат начала сезонов;
-
- дат исключительных (особых) дней;
-
- паролей для доступа по интерфейсу;
-
- скорости обмена по интерфейсу;
-
- лимитов по потреблению энергии (мощности) для срабатывания реле;
-
- количества оплаченной электроэнергии;
-
- стоимости электроэнергии по тарифам в денежных единицах (для исполнений Z);
-
- допустимой величины кредита, лимита суточного потребления сверх кредита, в кВт ч или в денежных единицах (для исполнений Z);
-
- нижнего и верхнего порогов отклонения напряжений, а также для исполнения Z тока и частоты.
В счетчиках в зависимости от исполнения предусмотрена функция реле управления нагрузкой потребителя (исполнение Q) и (или) реле сигнализации (исполнение S).
Для
срабатывания реле могут быть выбраны следующие условия: в счетчиках в зависимости от исполнения может срабатывать:
-
- по превышению лимита энергии или для исполнения Z по расходованию оплаченной электроэнергии, с учетом электроэнергии, допустимой к использованию в кредит;
-
- по превышению лимита мощности;
-
- по уровню напряжения;
-
- по прямому управлению командой через интерфейс;
-
- по другим событиям в зависимости от заданных настроек.
Счетчики обеспечивают фиксацию в журналах с сохранением даты и времени следующих событий: корректировок времени, изменений настроек счетчика, результатов автоматической самодиагностики работы, фактов вскрытий клеммой крышки и корпуса, результатов самодиагностики, отклонений параметров сети и для исполнения Z отклонений показателей качества электроэнергии.
Счетчики исполнения F обеспечивают фиксацию воздействий магнитом.
Счетчики имеют электрические испытательные выходы (телеметрические выходы), гальванически изолированные от входных измерительных цепей.
Счетчики имеют оптические испытательные выходы (индикаторы работы).
Счетчики исполнения Т имеют телеметрические входы, гальванически изолированные от входных измерительных цепей.
Счетчики исполнения L имеют подсветку жидкокристаллического индикатора.
Счетчики исполнения D поставляются с дополнительным индикаторным устройством СЕ901, осуществляющим обмен информацией со счетчикам по радиоинтерфейсу или PLC.
ника
Счетчики исполнения J имеют вход для подключения внешнего резервного источ] питания, для обеспечения съема показаний по интерфейсам при отсутствии напряжений во входных измерительных цепях.
Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт и один из интерфейсов, в зависимости от исполнения счетчика.
ской
Обмен информацией по оптическому порту осуществляется с помощью оптиче< головки, соответствующей ГОСТ Р МЭК 61107-2001.
ения при или счетчиков,
Протокол обмена по оптическому порту и интерфейсу, в зависимости от исполш счетчика соответствует стандарту IEC 62056 (DLMS/COSEM) «Обмен данными считывании показаний счетчиков, тарификации и управления нагрузкой» или DLP, ГОСТ Р МЭК 61107-2001 «Обмен данными при считывании показаний тарификации и управления нагрузкой. Прямой локальный обмен данными».
Обслуживание счетчиков производится с помощью технологического программного обеспечения «Admin Tools».

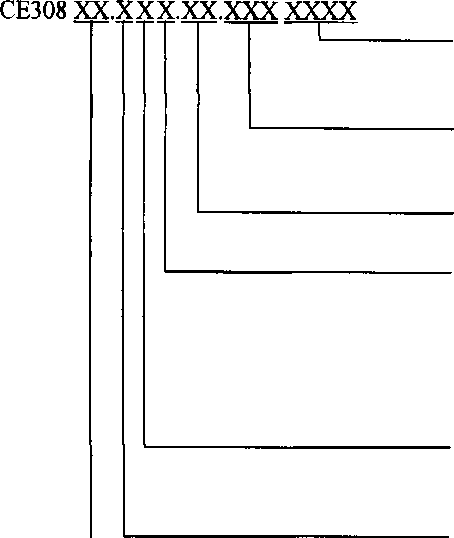

Структура условного обозначения приведена на рисунке 1.
от
Фото общего вида счетчиков с указанием схемы пломбировки несанкционированного доступа приведены на рисунке 2, 3, 4, 5, 6.
![Приказ Росстандарта №1012 от 13.07.2016, https://oei-analitika.ru](../kurilka/orders_html/1517345002489_files/1517345002489-3.png)
►и его
Обозначение встроенного модуля связи, пр] наличии, а также обозначение протокола обмена (при необходимости), (изменение №1) -Дополнительные функции:
См. таблицу 3*.
Интегрированные интерфейсы связи:
См. таблицу 2*.
Базовый или номинальный (максимальный) ток: О-1(1,5) А;
-
3- 5(10) А;
-
5- 5(60) А;
-
6- 5(100) А;
-
7- 5(120) А;
9 - 5(80) А.
Номинальное фазное/линейное напряжение:
О - 3x57,7/100В;
-
4- 3x230/400 В.
Класс точности по активной/реактивной энергии:
-
5 - O,5S/O,5;
-
6 - 0,5S/l - для счетчиков трансформаторного включения или 0,5/1 - для счетчиков непосредственного включения;
7-1/1; ----------------------------Тип и номер корпуса:
R32, R33- для установки на рейку;
S31, S32, S34 - для установки в щиток;
S3 5 - для установки на рейку или в щиток; С36 - для наружной установки.
Рисунок 1 - Структура условного обозначения счетчиков Примечание - * Количество символов определяется наличием дополнительных программно-аппаратных опций в соответствии с таблицей 2 и 3.
Таблица 2
№ п/п |
Обозначение |
Интерфейс | |
1 |
О |
Оптический порт | |
2 |
I |
Irda (инфракрасный) | |
3 |
А |
RS485 | |
4 |
Е |
RS232 | |
5 |
М |
MBUS | |
6 |
Р |
PLC | |
7 |
R1 |
Радиоинтерфейс со встроенной антенной | |
8 |
R2 |
Радиоинтерфейс с внешней антенной | |
9 |
R3 |
Радиоинтерфейс с возможность переключения на раб< с внутренней или внешней антенной |
)ту |
10 |
G |
GSM | |
11 |
В |
USB |
7 | ||||
№ п/п |
Обозначение |
Интерфейс | ||
12 |
С |
Картоприемник | ||
13 |
N |
Ethernet | ||
14 |
W |
WiFi | ||
15 |
К |
Клавиатура | ||
Таблица 3 | ||||
№ п/п |
Обозначение |
Дополнительная функция | ||
1 |
Q |
Реле управления нагрузкой потребителя | ||
2 |
S |
Реле сигнализации | ||
3 |
Y |
2 направления учета | ||
4 |
D |
Внешний дисплей | ||
5 |
и |
Параметры качества электрической сети | ||
6 |
V |
Электронные пломбы | ||
7 |
J |
Возможность подключения резервного источника питания | ||
8 |
L |
Подсветка жидкокристаллического индикатора | ||
9 |
Т |
Импульсные входы | ||
10 |
X |
С расширенным диапазоном входных измеряемых сигналов | ||
11 |
F |
Датчик магнитного поля | ||
12 |
N |
Внешнее питание интерфейса | ||
13 |
Z |
Расширенный набор контрольных и расчетных показателей | ||
![Приказ Росстандарта №1012 от 13.07.2016, https://oei-analitika.ru](../kurilka/orders_html/1517345002489_files/1517345002489-4.png)
Рисунок 2 - Общий вид счетчика СЕ308 R32
![Приказ Росстандарта №1012 от 13.07.2016, https://oei-analitika.ru](../kurilka/orders_html/1517345002489_files/1517345002489-5.png)
Рисунок 3 - Общий вид счетчика СЕ308 R33*
![Приказ Росстандарта №1012 от 13.07.2016, https://oei-analitika.ru](../kurilka/orders_html/1517345002489_files/1517345002489-6.png)
Рисунок 4 - Общий вид счетчика СЕ308 S31 *
![Приказ Росстандарта №1012 от 13.07.2016, https://oei-analitika.ru](../kurilka/orders_html/1517345002489_files/1517345002489-7.png)
Рисунок 5 - Общий вид счетчика СЕ308 S34*
![Приказ Росстандарта №1012 от 13.07.2016, https://oei-analitika.ru](../kurilka/orders_html/1517345002489_files/1517345002489-8.png)
![Приказ Росстандарта №1012 от 13.07.2016, https://oei-analitika.ru](../kurilka/orders_html/1517345002489_files/1517345002489-9.png)
Рисунок 6 - Общий вид счетчика СЕ308 S35*
Примечание: *- Надписи «103», «106», «Р+», «Р-», «Q+», «Q-», Err являются вспомогательными и предназначены для облегчения понимания маркеров состояния возникающих на индикаторе. Допускается отсутствие вспомогательных надписей.
![Приказ Росстандарта №1012 от 13.07.2016, https://oei-analitika.ru](../kurilka/orders_html/1517345002489_files/1517345002489-10.png)
Рисунок 7 - Общий вид счетчика СЕ308 С36
![Приказ Росстандарта №1012 от 13.07.2016, https://oei-analitika.ru](../kurilka/orders_html/1517345002489_files/1517345002489-11.png)
Рисунок 8 - Общий вид счетчика СЕЗО8 S32
![Приказ Росстандарта №1012 от 13.07.2016, https://oei-analitika.ru](../kurilka/orders_html/1517345002489_files/1517345002489-12.png)
Программное обеспечение
Идентификационные данные программного обеспечения (в дальнейшем ПО) счетчиков электрической энергии трехфазных многофункциональных СЕ308, указаны в таблице 4.
Таблица 4
Идентификационные данные |
Значение | ||||||
Идентификационное наименование ПО |
3080 |
3081 |
3082 |
3083 |
3084 |
30J |
>5 |
Номер версии ПО |
1 | ||||||
Цифровой идентификатор ПО |
37А1886С |
76D1837B |
142AA7D5 |
F57A354D |
6А31Е694 |
23D7? |
072 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
и
По своей структуре ПО счетчика разделено на метрологически значим; метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.
Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Установлен «Средний» уровень защиты программного обеспечения непреднамеренных и преднамеренных изменений по Р 50.2.077-2014.
от
Метрологические и технические характеристики
Основные метрологические и технические характеристики счетчика указаны в таблице 5. Таблица 5
Класс точности по активной энергии по ГОСТ 31819.22-2012 |
0,5S, 0,5* |
16 | ||
по ГОСТ 31819.21-2012 |
1 | |
Класс точности по реактивной энергии по ГОСТ 31819.23-2012 |
0,5**; 1 | |
Диапазон входных сигналов: сила тока напряжение коэффициент активной мощности коэффициент реактивной мощности |
(0,01ZH.. ,7макс), (0,02ZH.. ,/макс), (0,05/б-•-Zmhkc) (0,6. ..1,9) t/H0M - для исполнения X, XZ; (0,6 (0,75) ...1,15) (7Н0М - для осталь исполнений; 0,8(емк). ..1,0.. .0,5(инд) 0,25(емк)... 1,0.. ,0,25(инд) |
ных |
Номинальный или базовый ток, А |
1,5- трансформаторного включения 5 - прямого включения | |
Максимальный ток, А |
1,5; 10 - трансформаторного включения 60, 80, 100 или 120 - прямого включения | |
Номинальное фазное/ линейное напряжение, В |
3x57,7/100 или 3x230/400 | |
Частота измерительной сети, Гц |
(47,5...52,5) или (57,5 ...62,5) | |
Диапазон рабочих температур окружающего воздуха, °C |
от минус 40 до плюс 70 | |
Диапазон значений постоянной счетчика, имп/(кВтч) (имп/(кварч)) |
от 350 до 8000 | |
Стартовый ток (чувствительность) |
см. таблицу 12 | |
Количество десятичных знаков индикатора, не менее |
8 | |
Полная мощность, потребляемая каждой цепью тока, В А, не более,: для исполнений с Q; для остальных исполнений; |
0,3 при базовом токе 0,05 при номинальном (базовом) токе | |
Полная (активная) мощность (без учета потребления модулей связи), потребляемая каждой цепью напряжения, не более: |
9 (В А) (0,8 Вт) при номинальном значе напряжения |
зии |
Активная мощность потребления модулей связи, Вт, не более |
3 при номинальном значении напряжения | |
Пределы основной абсолютной погрешности часов, с/сутки |
±0,5 | |
Дополнительная погрешность хода часов при нормальной температуре и при отключенном питании, с/сутки, не более |
±0,5 для исполнений с Z ±1,0 для исполнений без Z | |
Пределы дополнительной температурной погрешности часов, с/(°С-сутки), не более |
±0,15 в диапазоне от минус 10 до плюс 4^ ±0,2 в диапазоне от минус 40 до минус 10 0 от плюс 45 до плюс 70 °C |
°C С и |
Длительность хранения информации при отключении питания, лет, не менее |
30 | |
Длительность учета времени и календаря при отключенном питании, лет, не менее |
5 - для корпусов S31, S34 и S3 5 10 - для корпусов S32, С36 16 - для остальных исполнений | |
Срок службы элемента питания, лет, не менее |
5 -для корпусов S31, S34 и S3 5 10 - для корпусов S32, С36 16 - для остальных исполнений | |
17 | ||
Число тарифов, не менее |
8 для исполнения Z 4 для остальных исполнений | |
Число временных зон тарифной программы в сутках |
от 1 до 12 | |
Глубина хранения графиков (профилей), значений, не менее |
6144 (при интервале усреднения 30 мин. -суток). |
128 |
Количество графиков (профилей), не менее |
6 - для исполнения Z 2- для остальных исполнений | |
Интервалы усреднения значений графиков (профилей), мин |
от 1 до 60 | |
Допустимое коммутируемое напряжение на контактах реле сигнализации (исполнения S), В, не менее |
265 | |
Допустимое значение коммутируемого тока на контактах реле сигнализации (исполнения S), А, не менее |
1 | |
Количество электрических испытательных выходов с параметрами по ГОСТ 31819.21-2012 (телеметрических выходов) |
до 2 | |
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 |
2 | |
Количество электрических импульсных входов (для исполнения Т), каждый из которых предназначен для счета нарастающим итогом количества импульсов, поступающих от внешних устройств с электрическими испытательными выходами по ГОСТ 31819.21-2012 (ГОСТ 31819.22-2012), не менее |
2 | |
Скорость обмена по интерфейсам, бит/с |
от 300 до 115200 (в зависимости используемого канала связи); |
от |
Скорость обмена через оптический порт, бит/с |
от 300 до 9600 | |
Масса счетчика, кг, не более |
| |
Габаритные размеры, мм, не более (длина; ширина; высота) |
170; 143; 52дляСЕ308 R32 152; 143; 73 для СЕ308 R33 215; 175; 72 для СЕ308 S31 280; 175; 85 для СЕ308 S34; 235; 172,3; 85 для СЕ308 S35; 280; 190; 86 (для исполнения С36); 277,5; 173; 89 (для исполнения S32). | |
Средняя наработка на отказ, ч, не менее |
220000 | |
Средний срок службы до первого капитального ремонта счетчиков, лет, не менее |
30 | |
Примечание: * - класс точности 0,5 по активной энергии для счетчиков СЕЗО8 определяй |
!ТСЯ | |
исходя из номенклатуры метрологических характеристик, указанных в ГОСТ 31819.22-2 В виду отсутствия в указанном стандарте класса точности 0,5, пределы погрешностей измерении активной энергии для данного типа счетчиков не превышают значе аналогичных погрешностей для счетчиков класса точности 0,5S по ГОСТ 31819.22-2012 с нижним значением диапазона измерения 5% 16. ** - класс точности 0,5 по реактивной энергии для счетчиков СЕЗО8 определяется исход номенклатуры метрологических характеристик, указанных в таблицах 7 и 7а. *** - для исполнений с номинальным напряжением 57,7 В). |
012. при ний , но я из |
Пределы допускаемых значений основной
относительной
погрешности
при
измерении активной энергии и активной мощности в процентах, при трехфазном, симметричном напряжении и трехфазном, симметричном токе, не должны превышать значений, указанных в таблице 6.
Таблица 6
Значение тока для счетчиков |
COS (р |
Пределы допускаемой основнс погрешности при измерении активной энергии и мощности, для счетчиков класса точности |
й %, | ||
с непосредственны м включением |
включаемых через трансформатор | ||||
0,5S; 0,5 |
1 | ||||
0,051( </<0,10 k |
0,01 /н</<0,05/н |
1,0 |
±1,0 |
— | |
0,10 /g — I — Атаке |
0,05 А < / < /макс |
±0,5 | |||
0,10/б </<0,20/б |
0,02/н </< 0,10/н |
0,5 (инд) 0,8 (емк) |
±1,0 | ||
0,20 /б — I — /макс |
0,10 /н < / < /макс |
0,5 (инд) 0,8 (емк) |
±0,6 | ||
0,05 /б</<0,10k |
0,02 /„</< 0,05 /„ |
1,0 |
— |
±1,5 | |
0,10 /б < / < /макс |
0,05 /н < / < /макс |
±1,0 | |||
0,10/б </<0,20/б |
0,05 /„</< 0,10 /н |
0,5 (инд) 0,8 (емк) |
±1,5 | ||
0,20 /б < / < /макс |
0,10 /н < / < /макс |
0,5 (инд) 0,8 (емк) |
±1,0 |
Пределы допускаемых значений основной относительной погрешности при
измерении реактивной энергии и реактивной мощности в процентах, при трехфазном симметричном напряжении и трехфазном симметричном токе не должны превышать значений, указанных в таблице 7.
Таблица 7
Значение тока для счетчиков |
sin <р (при индуктивн ой и емкостной нагрузке) |
Пределы допускаемой основнс погрешности при измерении реактивной энергии и мощное %, для счетчиков класса точно |
)Й ги, ста | ||
с непосредственны м включением |
включаемых через трансформатор |
0,5 |
1 | ||
— |
0,01 /н</<0,05/„ |
1,0 |
±1,0 |
— | |
0,05 /н < / < /макс |
±0,5 | ||||
0,02/н</< 0,10/н |
0,5 |
±1,0 | |||
0,10 /н — / — /макс |
±0,6 | ||||
0,10/н</</макс |
0,25 |
±1,0 | |||
0,05/б</< 0,10/б |
0,02 /н</< 0,05 /н |
1,0 |
— |
±1,5 |
0,10 /б </< /макс |
0,05 /н < / < /макс |
±1,0 | |||
0,10 /б</< 0,20 /б |
0,05/„</< 0,10 |
0,5 |
±1,5 | ||
0,20 /б — 7 — -/макс |
0,10 /н < / < /макс |
±1,0 | |||
0,20 /б — /— /макс |
0,10 /н S / — /макс |
0,25 |
±1,5 |
Пределы допускаемых значений дополнительной погрешности при измерении реактивной энергии и реактивной мощности Ag, в процентах, в условиях влияющих величин не должны превышать значений, указанных в таблице 7а.
Таблица 7а
Влияющая величина |
Значение тока при симметричной нагрузке |
Коэффициент мощности |
Средний температурный коэффициент, %/ |
К |
Изменение температуры окружающего воздуха |
0,05IHOM<J<JMaKC |
1,0 |
0,03 | |
0,5 (при индуктивной нагрузке) |
0,05 | |||
Пределы дополнительное погрешности, °А | ||||
Постоянная магнитная индукция внешнего происхождения |
^ном |
1,0 |
2,0 | |
Магнитная индукция внешнего происхождения 0,5 мТл |
1,0 | |||
Радиочастотные электромагнитные поля |
2,0 | |||
Кондуктивные помехи наводимые радиочастотными полями | ||||
Наносекундные импульсные помехи | ||||
Устойчивость к колебательным затухающим помехам |
Пределы допускаемых значений основной относительной погрешности при измерении полной мощности fa в процентах, при трехфазном симметричном напряжении и трехфазном симметричном токе не должны превышать значений, указанных в таблице 76. Таблица 76
Значение тока для счетчиков |
sin <р (при индуктивн ой и емкостной |
Пределы допускаемой основнс погрешности при измерении полной мощности, %, для счетчиков класса точности |
>й | ||
с |
включаемых через |
0,5 |
1 |
непосредственным включением |
трансформатор |
нагрузке) | |||
— |
0,01 /„<7<0,05/„ |
1,0 |
±1,0 |
— | |
0,05 /н < / S /макс |
±0,5 | ||||
0,02/„</< 0,10/„ |
0,5 |
±1,0 | |||
0,10 /н < / < /макс |
±0,6 | ||||
0,10 /н < / < /макс |
0,25 |
±1,0 | |||
0,05 /б <К0,10 /6 |
0,02/„</< 0,05/н |
1,0 |
— |
±1,5 | |
0,10 7б < I < /макс |
0,05 /н < / < /макс |
±1,0 | |||
0,1016<К 0,2016 |
0,05/„</< 0,10/„ |
0,5 |
±1,5 | ||
0,20 /б < / < /макс |
0,10 /н < / < /макс |
±1,0 | |||
0,20 /б — / — /макс |
0,10 /н < / < /макс |
0,25 |
±1,5 |
при
[тать
Пределы допускаемых значений основной относительной погрешности измерении среднеквадратических значений силы тока dj, в процентах не должны превы значений, указанных в таблице 8.
Таблица 8
Значение тока для счетчиков |
Пределы допускаемой ост погрешности при измерении тока д/, счетчиков класса точности |
ювной /о, для | ||
с непосредственным включением |
включаемых через трансформатор |
0,5S/0,5;0,5S/l; 0,5/1 |
1/1 | |
0,05 /5 < / < /макс |
0,05 /ном — / — /макс |
±1,0 |
±2,0 |
Пределы допускаемой дополнительной погрешности при измерении среднеквадратических значений силы тока и мощности вызванной воздействием магнитной индукции внешнего происхождения 0,5 мТл не должны превышать величины, рассчитанной по формуле:
при
0,15+ 0,8(7нзм.Дном.)' %
Пределы допускаемых значений основной относительной погрешности измерении среднеквадратических значений напряжений ди, в процентах не должны превышать значений, указанных в таблице 9.
Таблица 9
Значение напряжения |
Пределы допускаемой основной погрешности измерении напряжения ди, %, для счетчиков кле точности |
при сса |
0,5S/0,5; 0,5S/l; 0,5/1 1/1 | ||
0,6 //ном ^ // < 1,9 //ном - для исполнения X (0,6 (0,75)*...1,15) //„ом - Для остальных исполнений |
±0,2 | |
Примечание: для исполнений |
с номинальным напряжением 57,7 В. |
Пределы допускаемых значений основной абсолютной погрешности при измерении углов сдвига фазы между основными гармониками напряжений и токов не должны превышать ±1° в диапазоне от минус 180° до плюс 180° для счётчиков всех классов точности величине тока от 0,05/ном до /макс или от 0,05/б до /макс и в диапазоне напряжений указаны! таблице 5.
при
А)М В
Пределы допускаемой дополнительной погрешности при измерении углов сдвига фазы между основными гармониками напряжений и токов вызванной воздействием четных и нечетных гармоник и субгармоник в цепях тока и напряжения согласно п. 8.2.2 Г 31819.21-2012 и субгармоник в цепях тока согласно п. 8.2.2 ГОСТ 31819.22-2012 не должны превышать ±30°.
OCT
ТОТЫ (для всех
Пределы допускаемых значений абсолютной погрешности при измерении час' напряжения сети не должны превышать ±0,01 Гц (для исполнения Z) или ±0,1 Гц исполнения без Z) в диапазоне от 47,5 до 52,5 Гц или от 57,5 до 62,5 Гц для счётчиков классов точности.
Средний температурный коэффициент при измерении активной энергии, акти
вной
мощности, реактивной энергии, реактивной мощности не должен превышать пределов, установленных в таблице 10, при измерении напряжений, токов не должен превышать пределов, установленных в таблице 11.
Таблица 10.
Значение тока для счетчиков |
COS (р, sin ф |
Средний температур! коэффициент при измере активной и реактивной энерги мощности, %/К, для счетчи класса точности |
[ЫЙ 1ИИ И И ков | ||
с непосредственн ым включением |
включаемых через трансформатор |
0,5S/0,5; 0.5S/1 0,5/1 |
1/1 | ||
0,05/g SI — Айке |
0,057Ном — 7 — /макс |
1,0 |
±0,03 |
±0,05 | |
0,1076 < I < /макс |
0,10/ном _ 7 — /макс |
0,5 (инд, емк.*) |
±0,05 |
±0,07 | |
*- При измерении реактивной энергии, мощности. |
Таблица 11.
Значение тока д ля счетчиков |
Средний температурный коэффициент измерении токов, %/К, для счетчиков кл< точности |
при icca | ||
с непосредственны м включением |
включаемых через трансформатор |
0,5S/0,5; 0.5S/1; 0,5/1 |
1/1 | |
0,05/б < 7 < /макс |
0,05/ном — 7 — /макс |
±0,03 |
±0,05 | |
Значение напряжения |
Средний температурный коэффициент измерении напряжений, %/К, для счетчи класса точности |
при ков | ||
0,5S/0,5;0,5S/1; 0,5/1 |
1/1 | |||
0,6 (7Н0М < V < 1,9 С7Н0М - для исполнения X (0,6 (0,75) ...1,15) С7Ном - для остальных исполнений |
±0,03 |
±0,05 | ||
Примечание: для исполнений с номинальным напряжением 57,7 В. |
Стартовый ток (чувствительность). Счетчики должны начать и продолжать регистрировать показания при симметричных значениях тока, указанных в таблице 12 для активной и реактивной энергии при коэффициенте мощности равном 1. Таблица 12
Включение счетчика |
Класс точности счетчика по активной/реактивно! энергии |
0,5S/0,5 |
0,5S/l, 0,5/1 |
1/1 | ||
непосредственное |
— |
0,002 k |
0,002 /б | |
через трансформаторы тока |
0,001 /ном |
0,001 7НОМ |
0,002 Лю», |
Пределы допускаемой погрешности при измерении показателей качества электроэнергии указаны в таблице 13.
Таблица 13
Параметр |
Диапазон измерений (показаний) |
Пределы допускаемы основных погрешности измерений |
X ‘Й |
1 Отрицательное отклонение напряжения электропитания бЦ-), % *** |
от 0 до 25 - для исполнений 57,7В; от 0 до 40 - для остальных исполнений. |
±0,2* | |
2 Положительное отклонение напряжения электропитания 6U(+), % *** |
от 0 до 90 - для исполнений X, XZ; от 0 до 15 - для остальных исполнений. |
±0,2* | |
3 Глубина провала напряжения, % |
от 0 до 25 - для исполнений 57,7В; от 0 до 40 - для остальных исполнений. |
±0,2* | |
4 Длительность прерывания напряжения, с |
от 1 до ЗЮ9 |
±2 | |
5 Максимальное значение напряжения при перенапряжении, В |
от 0 до 437 - для исполнений X, XZ; от 0 до 264 - для остальных исполнений. |
±0,2%UHOM: | |
6 Длительность перенапряжения Atn, с |
от 2 до 60 |
±2 | |
7 Длительность провала напряжения Atn, с |
от 2 до 60 |
±2 | |
8 Отклонение частоты Af, Гц*** |
от -2,5 до +2,5 |
±0,01** (дл> исполнения 2 ±0,1 (для друг исполнений |
:) IX |
Пределы допускаемых основных погрешностей при измерении параметров качес электроэнергии отмеченных символом «*», нормированы исходя из пределов допускае] основной погрешности при измерении напряжения указанных в таблице 9; **- пределы допускаемой основной погрешности при измерении отклонения чаете нормированы исходя из пределов допускаемых значений абсолютной погрешности измерении частоты напряжения сети; *** - параметры, для которых выполняется оценка соответствия нормам по ГОСТ 32 2013. |
тва лой ты, при 44- |
Знак утверждения типа
Комплектность средства измерений
В комплект поставки входит:
-
- счетчик электрической энергии трехфазный многофункциональный СЕ308 (одно из исполнений);
-
- руководство по эксплуатации САНТ.411152.107 РЭ (одно из исполнений);
-
- формуляр САНТ.411152.107 ФО (одно из исполнений);
-
- индикаторное устройство СЕ901 (для исполнений D).
По требованию организаций выполняющих поверку счетчиков, дополнительно высылается методика поверки (САНТ.411152.107 Д1).
Поверка
осуществляется по документу САНТ.411152.107 Д1 «Счетчики электрической энергии трехфазные многофункциональные СЕ308. Методика поверки» с изменением утвержденному ФГУП «ВНИИМС» 10.12.2015 г.
№1,
В перечень основного поверочного оборудования входят:
х-х-
-
- установка для поверки счетчиков электрической энергии СУ201-3-0,05-К-Х-Х-
1 с эталонным ваттметром-счетчиком СЕбОЗКС-0,05-120, а также укомплектованная трансформаторами тока гальванической развязки ТТГР 100/100. Напряжение до 264 В, сила тока до 120 А, диапазон частот основной гармоники (45 - 66) Гц, возможность задания искаженных сигналов, погрешность не более ±0,05%.
тока
Примечание - Для групповой поверки счетчиков, у которых в качестве датчика применен шунт, поверочная установка должна содержать изолированные трансформаторы тока.
-
- универсальная пробойная установка УПУ-10 (класс точности 4);
-
- секундомер СО спр-2б (класс точности 2).
Сведения о методиках (методах) измерений
Методика измерений на счетчики электрической энергии трехфашые многофункциональные СЕ308 приведена в документе «Счетчики электрической энергии трехфазные многофункциональные СЕ308. Руководство по эксплуатации» САНТ.411152.107 РЭ (одно из исполнений).
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии трехфазным многофункциональным СЕ308
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
ГОСТ31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических срецств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
ГОСТ IEC 61107-2011 Обмен данными при считывании показаний счетчиков,
тарификации и управления нагрузкой. Прямой локальный обмен данными
трехфгзные
ТУ 4228-104-78189955-2014 Счетчики электрической энергии многофункциональные СЕ308. Технические условия
Изготовитель
Акционерное общество «Электротехнические заводы «Энергомера» (АО «Энергомера») ИНН 2635133470
355029, Россия, г. Ставрополь, ул. Ленина, 415.
Телефоны: (8652) 35-75-27 центр консультации потребителей; 35-67-45 канцелярия; Телефон/факс: (8652) 56-66-90 центр консультации потребителей; 56-44-17 канцелярия; E-mail: concem@energomera.ru; Сайт: http://www.energomera.ru.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерени целях утверждения типа № 30004-13 от 26.07.2013 г.
наносят на панель счетчиков офсетной печатью (или другим способом, не ухудшаю
цим
качества), на титульный лист руководства по эксплуатации типографским способом.
