МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

21 ноября 2023 г.                                                                                 2411

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Продлить срок действия утвержденных типов средств измерений, указанных в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока их действия.

• 2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 3. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 4. ФГБУ «ВНИИМС» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906, и настоящим приказом.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

  Е.Р.Лазаренко

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

ОТ « __ »    ноября_____2023 Г. № 2411

Сведения

об утвержденных типах средств измерений, подлежащих изменению в части срока действия утвержденного типа средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» ноября 2023 г. № 2411

Регистрационный № 39829-08

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы ультразвуковые «Бетон-70»

Приборы ультразвуковые «Бетон-70» (далее по тексту - приборы) предназначены для измерений времени распространения ультразвуковых колебаний (УЗК) в строительных материалах.

Описание средства измерений

Принцип действия прибора основан на измерении временного интервала между моментом излучения ультразвукового (УЗ) импульса и моментом приема УЗ импульса, прошедшего через контролируемый объект или конструкцию при известной базе прозвучивания. Данные о времени или скорости распространения УЗ импульса используются для определения прочности бетона, кирпича и силикатных камней по экспериментально установленным в соответствии с методиками ГОСТ 17624-87 и ГОСТ 24332-88 градуировочным зависимостям «время распространения УЗ импульса - прочность строительного материала» или «скорость распространения УЗ импульса - прочность строительного материала».

Прибор представляет собой электронный блок с подключаемыми к нему при помощи соединительных кабелей УЗ пьезоэлектрическими преобразователями (УЗ ПЭП) для сквозного или поверхностного прозвучивания. УЗ ПЭП для поверхностного прозвучивания закреплены на скобе, обеспечивающей постоянство базы прозвучивания.

Электронный блок выполнен в жестком металлическом корпусе. На лицевой панели расположены графический светодиодный дисплей и маслобензостойкая пленочная клавиатура. Встроенный источник питания (аккумуляторная батарея) размещен внутри корпуса. Общий вид Приборов ультразвуковых «Бетон-70» представлен на рисунке 1.

ШКАПА

ИНДИКАТОР ПРОЧНОСТИ БЕТОНА

'--г

РЕЖИМ

ч__________

БЕТОН-70

- "   '        ПОВЕРХ

О.ОмксМ

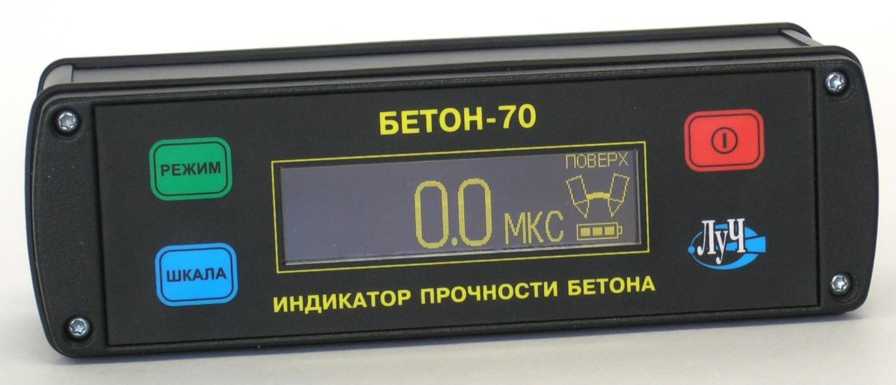

Рисунок 1 - Общий вид приборов ультразвуковых «Бетон-70»

Конструкция прибора предусматривает пломбирование электронного блока от несанкционированного доступа. Внешний вид, места пломбирования, место нанесения знака утверждения типа и заводского номера указаны на рисунке 2.

Заводские номера состоят из четырех арабских цифр, нанесённых на информационный алюминиевый шильдик способом анодно-окисной металлографики. Шильдик находится на задней панели корпуса прибора. Конструкция прибора не предусматривает возможность нанесения знака поверки на корпус.

\ . I , \ . 7

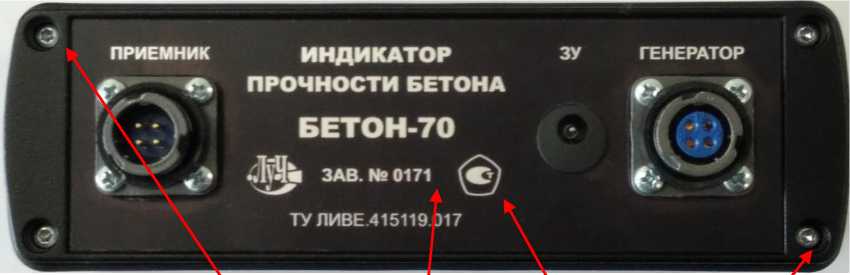

Рисунок 2 - Места нанесения пломбировки, место нанесения знака утверждения типа и заводского номера.

Приборы предназначены для измерений времени распространения УЗК в строительных материалах при:

• - экспрессных определениях прочности бетона в изделиях сложной конфигурации;

-определении прочности бетона в сборных и монолитных бетонных и железобетонных изделиях и конструкциях способами сквозного или поверхностного прозвучивания по методике ГОСТ 17624-87;

• - при определении прочности при сжатии кирпича и камней силикатных способом сквозного прозвучивания по методике ГОСТ 24332-88.

Программное обеспечение (ПО) встроено в аппаратное устройство прибора и осуществляет функции индикации, управления и обработки результатов измерений.

Метрологически значимая часть ПО прошита во внутренней долговременной памяти прибора и защищена кодом производителя. При работе с прибором пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.

Конструкция прибора предусматривает пломбирование электронного блока от несанкционированного доступа.

Таблица 1 - Идентификационные данные ПО

Защита программного обеспечения от непреднамеренных и преднамеренных

изменений соответствует уровню «А» по МИ 3286-2010.

Метрологические и технические характеристики средства измерений

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на корпус электронного блока в виде шильдика и на титульные листы руководства по эксплуатации ЛИВЕ.415119.017.0000 РЭ и паспорта ЛИВЕ.415119.017.0000 ПС типографическим способом.

Комплектность средства измерений

Таблица 4 - Комплектность приборов

приведены в разделе 6 «Порядок работы» документа ЛИВЕ.415119.017.0000 РЭ «Прибор ультразвуковой «Бетон-70». Руководстве по эксплуатации».

ГОСТ 24332-88 «Кирпич и камни силикатные. Ультразвуковой метод определения прочности при сжатии»;

ЛИВЕ.415119.017 ТУ «Прибор ультразвуковой «Бетон-70». Технические условия».

Общество с ограниченной ответственностью «Научно-промышленная компания «ЛУЧ» (ООО «НПК «ЛУЧ»)

Адрес: 143930, Московская обл., г. Балашиха, мкр. Салтыковка, ш. Ильича, д.1 Телефон: (495) 961-09-03; факс: (498) 520-77-99

E-mail: luch@luch.ru;

www.luch.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, гп. Менделеево

Телефон/факс: (495)526-63-02;

E-mail: test-center@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» ноября 2023 г. № 2411

Регистрационный № 73884-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры сопротивления эталонные 3-го разряда ТСП 0307

Термометры сопротивления эталонные 3-го разряда ТСП 0307 предназначены для поверки рабочих средств измерений, а также для измерений температуры в диапазоне от минус 196 до плюс 660,323 °С.

Принцип действия термометров основан на использовании зависимости электрического сопротивления платины от температуры.

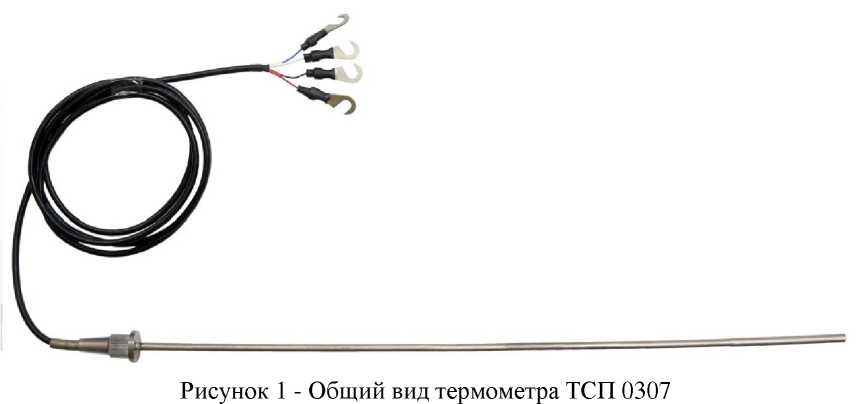

Основной частью термометров является чувствительный элемент, состоящий из платиновой проволоки, спирально уложенной в керамическую трубку.

К выводам чувствительного элемента приварены отрезки проводников, электрически изолированные друг от друга и корпуса. Корпус защитной арматуры выполнен в виде металлической трубки, изготовленной из нержавеющей стали.

Термометры имеют четыре вывода - два токовых и два потенциальных, измерение сопротивления термометров осуществляется по четырехпроводной схеме.

По устойчивости к климатическим воздействиям термометры сопротивления эталонные соответствуют виду климатического исполнения УХЛ 4 по ГОСТ 15150-69.

Пломбирование термометров ТСП 0307 не предусмотрено

отсутствует.

Лист № 2 Всего листов 3 Метрологические и технические характеристики

аблица 1 - Метрологические характеристики

Таблица 2 - Технические характеристики

наносится в верхний правый угол титульного листа эксплуатационного документа - паспорта ДДШ2.822.198 ПС типографским способом.

Лист № 3

Всего листов 3

Таблица 3 - Комплект поставки термометров сопротивления эталонных 3-го разряда ТСП 0307

приведены в разделе 6 «Заметки по эксплуатации» паспорта.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ДДШ2.822.198 ТУ Термометры сопротивления эталонные 3-го разряда ТСП 0307. Технические условия.

Акционерное общество «Научно-производственное предприятие «Эталон» (АО «НПП «Эталон»)

ИНН 5504087401

Адрес: 644009, г. Омск, ул. Лермонтова, д. 175

Телефон: +7 (3812) 36-84-00, +7 (3812) 36-94-53, факс: +7 (3812) 36-78-82 Web сайт: www.omsketalon.ru,

E-mail: fgup@omsketalon.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)

Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4

Телефон/факс +7 (383)210-08-14 / +7 (383)210-13-60,

E-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.
