№1552 от 24.07.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 36997
О переоформлении свидетельства об утверждении типа средства измерений № 56075 "Системы мониторинга цифрового ТВ R&S DVMS1
и DVMS4"
Приказы по основной деятельности по агентству Вн. Приказ № 1552 от 24.07.2018
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «24» июля 2018 г. №1552
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы мониторинга цифрового ТВ R&S DVMS1 и DVMS4
Назначение средства измеренийСистемы мониторинга цифрового ТВ R&S DVMS1 и DVMS4 предназначены для измерения уровня и качества цифрового телевизионного сигнала.
Описание средства измеренийСистемы мониторинга цифрового ТВ R&S DVMS1 и DVMS4 представляют собой компактные, портативные приборы, реализующие широкий набор функций для тестирования, анализа и мониторинга цифрового ТВ.
Принцип действия систем мониторинга цифрового ТВ R&S DVMS1 и DVMS4 основан на методе последовательного анализа сигнала с выводом результатов измерений на экран любого монитора, подключенного к интерфейсу DVI-D.
Центральный процессор прибора обеспечивает прием команд оператора, осуществляемый с клавиатуры и манипулятора мышь, которые подключаются через USB интерфейс. Данные можно сохранить на устройство памяти, подключаемое через USB интерфейс.
Системы мониторинга цифрового ТВ R&S DVMS1 и DVMS4 представляет компактную систему контроля для DVB-T/H, DVB-T2, DVB-S/S2 сетей. Системы мониторинга цифрового ТВ R&S DVMS1 и DVMS4 осуществляют мониторинг параметров в соответствии со спецификацией TR101290 приоритетов 1, 2, 3, мониторинг скорости потока данных, анализ параметров транспортного потока MPEG-TS.
Системы мониторинга цифрового ТВ R&S DVMS1 и DVMS4 выполняют одновременный мониторинг передаваемого радиосигнала и транспортного потока MPEG-TS, что необходимо для контроля передатчиков.

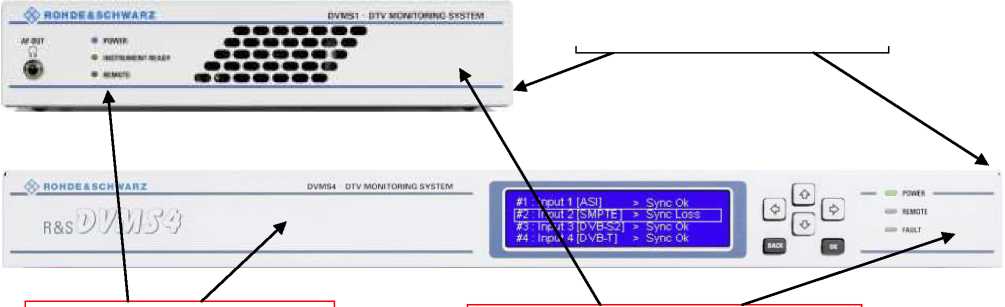

Внешний вид систем мониторинга R&S DVMS1 и DVMS4, обозначение места нанесения знака утверждения типа, знака поверки и схема пломбировки от несанкционированного доступа приведена на рисунке 1.
Место нанесения пломб
![Приказ Росстандарта №1552 от 24.07.2018, https://oei-analitika.ru](../kurilka/orders_html/1532427372857_files/1532427372857-1.jpg)
Место нанесения знака поверки
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид средств измерений
Программное обеспечениепредназначено только для управления режимами работы систем мониторинга цифрового ТВ R&S DVMS1 и DVMS4.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
R&S DVMS1/4 Firmware |
Номер версии (идентификационный номер) ПО |
не ниже 02.62.2 |
Цифровой идентификатор ПО |
2113.9305.02 2113.7560.02 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Метрологические и технические характеристики
Таблица 2 - Характеристики базовых моделей
Наименование характеристики |
Значение |
Количество слотов для модулей: | |
R&S DVMS1 |
1 |
R&S DVMS4 |
4 |
Максимальное число одновременно | |
контролируемых входов: | |
R&S DVMS1 |
2 (1 x TS и 1 x РЧ вход) |
R&S DVMS4 |
4 (TS и РЧ входы в любой комбинации) |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Частотный диапазон, МГц: - наземные частоты DVB-T/H, DVB-T2 |
от 30 до 1000 |
- спутниковые частоты DVB-S/S2 |
от 950 до 2150 |
Диапазон уровня входного сигнала, дБмВт1: - наземные частоты DVB-T/H |
от -80 до 0 |
- DVB-T2 |
от -80 до 0 |
- спутниковые частоты DVB-S/S2 |
от -60 до -15 |
Пределы допускаемой абсолютной погрешности измерения уровня входного сигнала, дБ: - цифровой ТВ стандарт DVB-T/T2 при отношении С/Ш > 20 дБ |
±1,5 |
- цифровой ТВ стандарт DVB-S/S2 при отношении С/Ш от 2,0 до 30,0 дБ |
±2 |
Здесь и далее: 1 дБмВт - дБ относительно 1 мВт |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Масса, кг, не более: - DVMS1 |
1,9 |
- DVMS4 |
5,6 |
Габаритные размеры (ширина х высота х глубина), мм, не более: | |
- DVMS1 |
210х44х227 |
- DVMS4 |
438x44x328 |
Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В |
от 100 до 240 |
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от +5 до +40 |
наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель системы систем мониторинга цифрового ТВ R&S DVMS1 и DVMS4 в виде наклейки в соответствии с рисунком 1.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Системы мониторинга цифрового ТВ |
R&S DVMS1 или DVMS4 |
1 шт. |
Опции к системе |
- |
по заказу |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП РТ 2093-2014 |
1 экз. |
осуществляется по документу МП РТ 2093-2014 «Системы мониторинга цифрового ТВ R&S DVMS1 и DVMS4. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 17 марта 2014 г.
Основные средства поверки:
-
- тестер телерадиовещательный R&S SFE (регистрационный номер в Федеральном информационном фонде 43199-09);
-
- анализатор телевизионный R&S ETL (регистрационный номер в Федеральном информационном фонде 38441-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на переднюю панель систем мониторинга цифрового ТВ R&S DVMS1 и DVMS4 в соответствии с рис. 1 или на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системам мониторинга цифровым ТВ R&S DVMS1 и DVMS4Техническая документация фирмы-изготовителя «Rohde&Schwarz GmbH & Co. KG», Германия.
ИзготовителиФирма «Rohde & Schwarz GmbH & Co. KG», Германия
Адрес: Muehldorfstrasse 15, 81671 Munich, Germany
Телефон: +49 89 41 29 0
Факс: +49 89 41 29 12 164
W eb -сайт: https ://www.rohde- schwarz. com
E-mail: customersupport@rohde-schwarz.com
Фирма «Rohde & Schwarz zavod Vimperk, s.r.o», Чехия
Адрес: Spidrova 49,38501 Vimperk, Czech Republic
Телефон: +420 388 452 109
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
ЗаявительПредставительство фирмы «РОДЕ И ШВАРЦ ГМБХ И КО.КГ» (Германия)
ИНН 9909002668
Адрес: 117335, г. Москва, проспект Нахимовский, дом 58, комната 3, этаж 6 Телефон: +7 (495) 981-3560
Факс: +7 (495) 981-3565
W eb -сайт: https ://www.rohde- schwarz. com/ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
24 июля 2018 г.
1552
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 56075 «Системы мониторинга цифрового ТВ R&S DVMS1 и DVMS4»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением представительства фирмы «РОДЕ И ШВАРЦ ГМБХ И КО.КГ» от 03 июля 2018 г. № D12205/24 приказываю:
-
1. Внести изменения в описание типа на системы мониторинга цифрового ТВ R&S DVMS1 и DVMS4, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57831-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 56075 «Системы мониторинга цифрового ТВ R&S DVMS1 и DVMS4», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 57831-14, в связи с добавлением нового изготовителя - «Rohde & Schwarz zavod Vimperk, s.r.o», Чехия.
-
3.
(А.Ю.Кузин) обеспечить оформление свидетельства юридическому лицу или иь дивидуаявитФу)п^дуйТйФМ1
-
4. Контроль за исполь
-
Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» гпптветствии с Дщтпшгтрятивиьтм регламентом ; и выдачу его
хранится в системе электронного документооборота
з 1 собой.
