МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

16 июля 2019 г.                                            №  1677

Москва

О переоформлении, продлении свидетельства № 35427 об утверяодении типа на термометры сопротивления ТЭМ-100 и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «ТЭМ» от 14 мая 2019 г. № 036-19/МС приказываю:

• 1. Внести изменения в описание типа термометров сопротивления ТЭМ-100, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 40592-09, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу ГОСТ 8.461-2009 и распространить действие документа на термометры сопротивления ТЭМ-100, находящиеся в эксплуатации.

• 3. Продлить срок действия свидетельства № 35427 об утверждении типа средств измерений «Термометры сопротивления ТЭМ-100» на последующие 5 лет.

• 4. Переоформить свидетельство № 35427 об утверждении типа на термометры сопротивления ТЭМ-100, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 40592-09, в связи с переименованием изготовителя с ЗАО «ТЭМ», г. Санкт-Петербург на АО «ТЭМ», г. Санкт-Петербург и в связи с внесением изменений в документ на методику поверки.

• 5. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С.Голубев

Заместитель Руководителя

(-------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Д! МИД О с: НИФИКАТ! .ДГ!

Сертификат: O0E1036EE32711E88OE9EO071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «16» июля 2019 г. № 1677

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры сопротивления ТЭМ-100

Термометры сопротивления ТЭМ-100 (далее - термометры) предназначены для измерений температуры жидкости и газа путем погружения в измеряемую среду.

Принцип действия термометров основан на температурной зависимости сопротивления платинового пленочного резистора. Термометры состоят из термочувствительного элемента со стандартизованной зависимостью сопротивления от температуры, помещенного в тонкостенную металлическую трубку, соединенную с клеммной головкой из пластмассы.

Термометры рассчитаны для подключения по четырехпроводной схеме. Общий вид термометров приведен на рисунке 1.

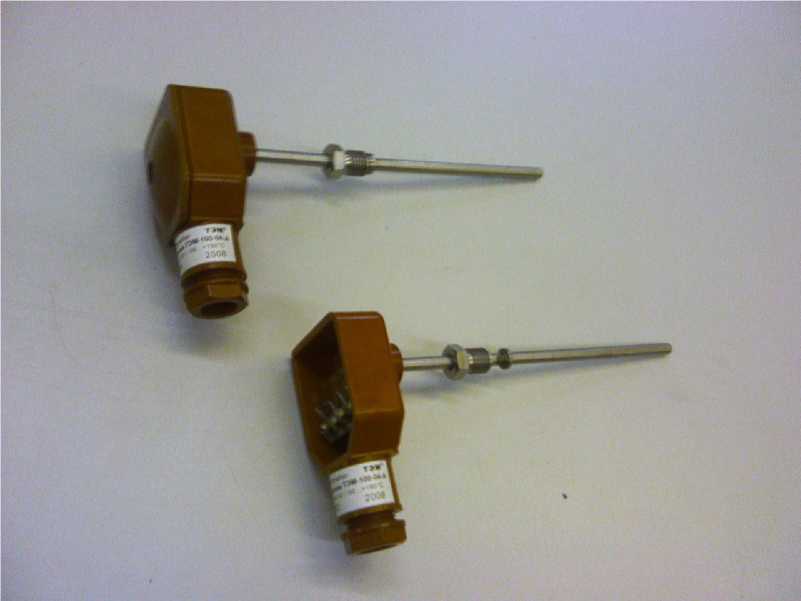

Рисунок 1 - Общий вид термометров

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Таблица 3 - Конструктивные исполнения термометров ТЭМ-100

90

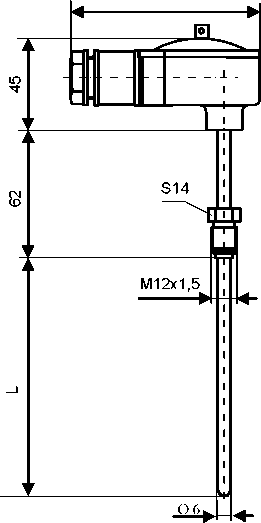

Рисунок 2

наносится на титульный лист эксплуатационной документации типографским способом и на шильдик, расположенный на головке термометров.

Комплектность средства измерений

Таблица 4 - Комплектность термометров ТЭМ-100

осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

• - системы поверки термопреобразователей автоматизированные АСПТ, регистрационный номер в Федеральном информационном фонде средств измерений 19973-06;

• - термометры сопротивления платиновые вибропрочные эталонные ПТСВ, мод. ПТСВ-4, регистрационный номер в Федеральном информационном фонде средств измерений 32777-06;

• - термостаты жидкостные серии 7000, регистрационный номер в Федеральном информационном фонде средств измерений 40415-15 (мод. 7312 - для воспроизведения температуры 0 °C, мод. 7012 - для воспроизведения температуры +100 °C);

• - термостаты регулируемые, ТР-1М, регистрационный номер в Федеральном информационном фонде средств измерений 24473-08 (для воспроизведения температуры +150 °C).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с заданной точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт термометра.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерения температуры

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ТУ 4211-061-23041473-2008. Термометры сопротивления ТЭМ-100

Акционерное общество «Теплоэнергомонтаж» (АО «ТЭМ»)

ИНН 7804012841

Адрес: 190020, г. Санкт-Петербург, наб. Обводного канала, д.150

Юридический адрес: 195221, г. Санкт-Петербург, ул. Ключевая, д. 30, литер. А, помещение 2 (6-Н), 5 (6-Н)

Тел./факс: (812) 3244324, (812) 3246324

E-mail: komplekt@tem.spb.ru

Web-сайт: http://www.logika-consortium.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им.Д.И. Менделеева»

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
