№886 от 31.05.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 248943
О внесении изменений в сведения об утвержденном типе средства измерений
Приказы по основной деятельности по агентству Вн. Приказ № 886 от 31.05.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
31 мая 2021 г.
№ 886______
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое
5. Контроль за на заместителя Руководите
возложить
га
L*J
Заместитель Руководителя
сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374 Кому выдан: Кулешов Алексей Владимирович Действителен: с 15.09.2020 до 15.09.2021
\_____—______
УА.В.Кулешов
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «31» мая 2021 г. № 886
Лист № 1 Регистрационный № 15440-99 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Колонки топливораздаточные серии ВМР 2000
Назначение средства измеренийКолонки топливораздаточные серии ВМР 2000 предназначены для измерения объема различных видов топлива (бензин, дизельное топливо), выдаваемого в топливные баки автотранспортных средств и тару потребителя в режиме самообслуживания.
Описание средства измеренийКолонки топливораздаточные серии ВМР 2000 состоят из следующих основных элементов:
-
- поршневой измеритель объема производства фирмы «TATSUNO Corporation» (Япония) с датчиком импульсов;
-
- электронно-вычислительное устройство (счетчик) производства TATSUNO EUROPE a.s. (Чешская республика) или производства ООО "Топаз-сервис", г. Волгодонск;
-
- насосный моноблок фирмы «TATSUNO Corporation» (Япония) с фильтрами грубой и тонкой очистки, газоотделителем и обратным клапаном;
-
- раздаточный кран со шлангом длиной не менее 4 м.
Принцип действия колонки состоит в следующем: топливо из резервуара через обратный клапан, фильтр, насос с газоотделителем поступает в поршневой счетчик, далее через электромагнитный клапан, раздаточный шланг с пистолетом выдается в бак транспортного средства.
Колонка осуществляет выдачу топлива, измерение, индикацию его объема, расчет стоимости выданного топлива. Сброс показания разового учета выданного объема топлива в нулевое положение производится автоматически при снятии раздаточного пистолета с колонки.
Колонки ВМР 2000 выпускаются под торговой маркой SHARK или OCEAN и имеют варианты исполнения, отличающиеся друг от друга дизайном, номинальным расходом топлива, количеством раздаточных шлангов и наличием/отсутствием лебедки шланга.
Кодовые обозначения: первые две цифры "20"- номер серии, третья цифра обозначает количество видов топлива, четвертая цифра - количество раздаточных кранов. Далее в коде следуют комбинации букв: "SH" от слова SHARK или "OC" от слова OCEAN, "S" от слова "STANDART" (высота колонки 1400 мм), "E" от слова "EUROLINE" (высота колонок 1900 мм), "T" от слова "TOWER" (высота колонок 1900 мм), "V" от слова "VECTOR (высота колонки 2300 мм), "SN" от слова "SUNNY NX" (высота колонок 1950 мм).
Колонки с нестандартным расходом имеют дополнительные индексы: "/Н" для расхода 80 л/мин и "/UH" для расхода 130 л/мин. Колонки с системой рекуперации паров имеют индекс "VR". Колонки в исполнении для напорной системы имеют индекс "TS".
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2-4.
Заводской (серийный) номер значного цифрового формата.
указывается на маркировочной
табличке в виде
444 J L. 400
BMP 2011S
BMP2012SHV BMP 2024SH V
ВМР2011 OC SN
ВМР2024 OC SN
BMP 2036SH V

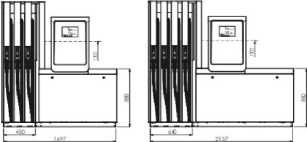

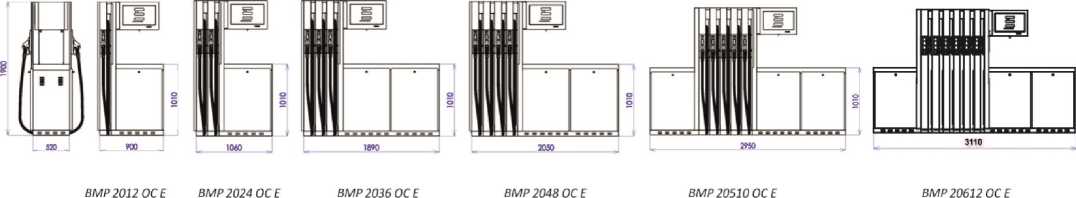

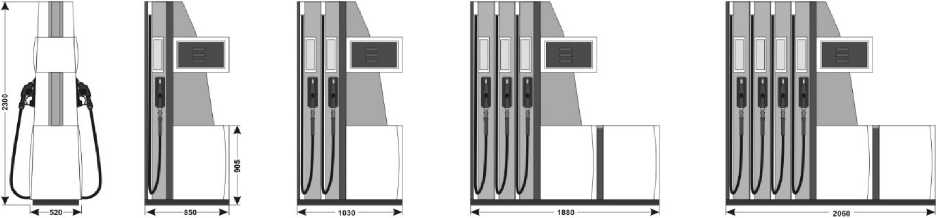

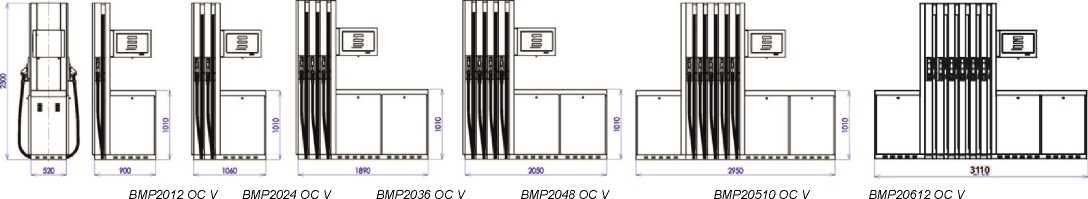

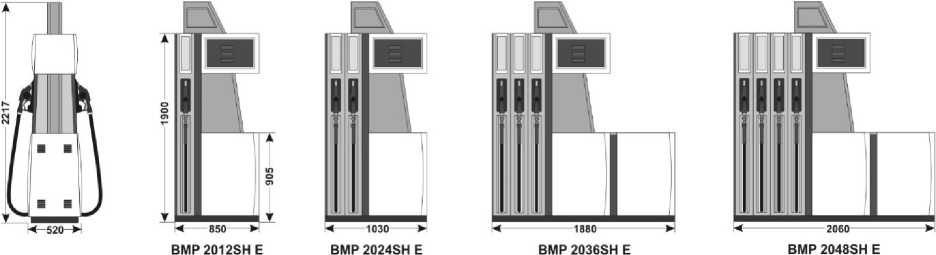

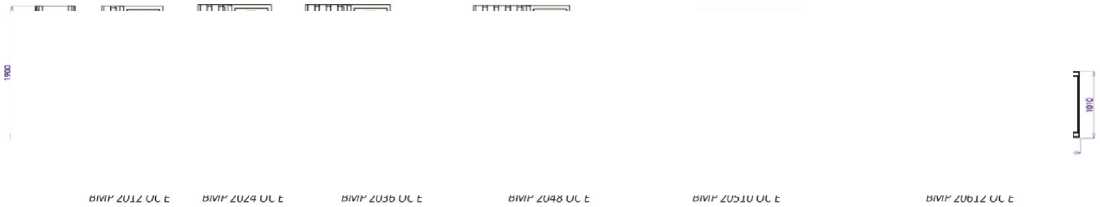

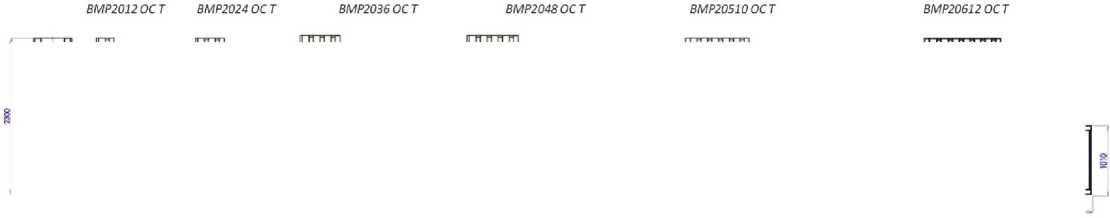

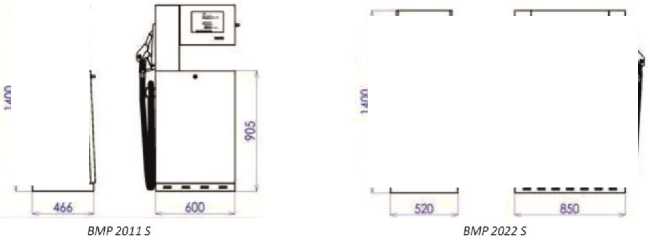

Рисунок 1- Общий вид средства измерений

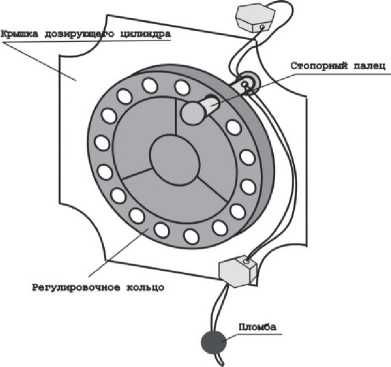

Пломба с оттиском клейма поверителя устанавливается на поршневом измерителе объема, для чего предусмотрены специальные отверстия в стопорном пальце регулировочного кольца и болте крепления крышки дозирующего цилиндра.
Рисунок
2 - Схема пломбировки от несанкционированного доступа поршневого измерителя объема с датчиком импульсов

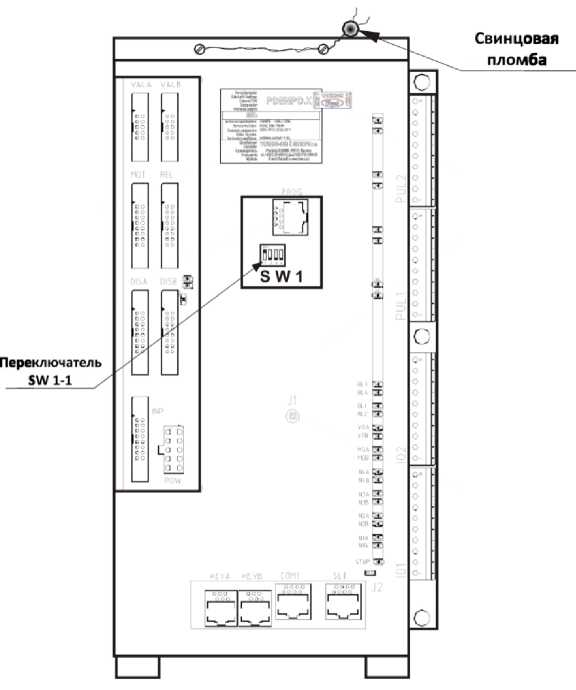

Пломбировке подлежит также суммарный электронный счетчик ТРК, для чего при оснащении ТРК электроникой PDE, PDEX, PDEX5 фискальный переключатель (SW1-1) блока процессора предварительно переводится в положение ON (вверх - блокировка изменений метрологических параметров), а затем защитный кожух блока фиксируется специальными винтами с отверстиями и пломбируется. Переключатель SW1-2 при переводе в верхнее положение (ON) блокирует возможность изменения основных конфигурационных и настроечных параметров электроники по линии данных; переключатель SW1-3 не задействован; переключатель SW1-4 в положении ON производит инициализацию параметров при каждом включении электропитания счетчика. Необходимость перевода переключателей SW1-2, SW1-4 определяется изготовителем ТРК. Заводской переключатель SW2 при переводе в левое положение блокирует возможность
изменения основных конфигурационных и настроечных параметров электроники и при необходимости может быть опломбирован официальным представителем изготовителя.

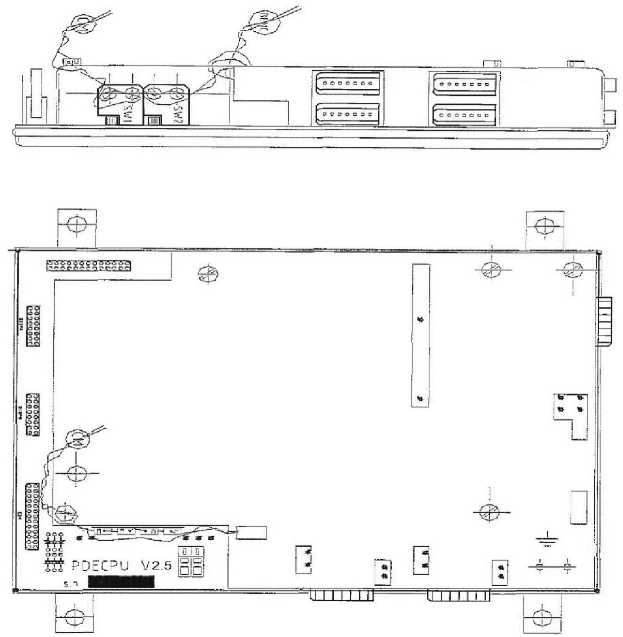

Рисунок 3- Схема пломбировки от несанкционированного доступа электронновычислительного устройства (счетчика) производства TATSUNO EUROPE a.s. (Чешская республика)

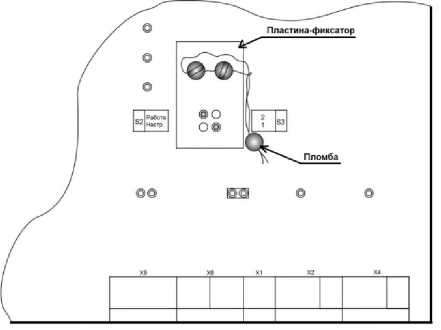

При оснащении ТРК электроникой производства ООО "Топаз-сервис", г.
Волгодонск тумблеры должны быть зафиксированы пластиной-фиксатором (S2 в положении «РАБОТА», S3 в положении «1» или «2»).
Рисунок 4- Схема пломбировки от несанкционированного доступа электронновычислительного устройства (счетчика) производства ООО "Топаз-сервис", г. Волгодонск
Программное обеспечениеВнутреннее ПО выполняет функции вычисления и отображения объёма отпущенного топлива, управления режимами работы колонок, передачи результатов измерений в систему верхнего уровня.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||||
|
PDE |
PDEX |
PDEX5 |
ТСБТ-БУ1, ТСБТ-БУ2, ТСБТ-БУ3, ТСБТ-БУ4, Топаз-106К, Топаз-273Е | ||
|
Идентификационное наименование ПО |
PDE |
PDEX |
PDEX5L |
PDEX5S |
Топаз |
|
Номер версии (идентификационный номер) ПО |
Не ниже 3.34 |
Не ниже 1.03 |
Не ниже 1.01 |
Не ниже 1.01 |
Не ниже 501 |
|
Цифровой идентификатор ПО (контрольная сумма) |
EPROM шильдик |
20260 |
61051 |
DBD2FFA4 |
5ВА9 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный расход, л/мин |
50; 80; 130 |
|
Минимальный расход, л/мин |
3; 5; 10 |
|
Минимальная доза выдачи топлива, л |
2; 5; 10 |
|
Пределы допускаемой относительной погрешности колонки при температуре окружающей среды и топлива (20 ± 5) °С, % |
±0,25 |
|
Пределы допускаемой относительной погрешности колонки в диапазоне рабочих температур окружающей среды и топлива, % |
±0,5 |
|
Пределы допускаемой относительной погрешности колонки, настроенной на отпуск доз по средней температуре топлива в сезон при фактической температуре топлива, отличной от средней температуры топлива в сезон:
|
±0,25 ±0,3 |
|
Сходимость показаний, % |
10,251 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество разрядов индикаторов электронно-вычислительного | |
|
устройства: | |
|
- стоимость выданного топлива, руб. |
7 |
|
- объем выданного топлива, л |
6.5 |
|
- цена топлива за литр, руб. |
5 |
|
- счетчик суммарного учета, л |
12 |
|
Напряжение электропитания частотой 50 ± 1 Гц, В |
230-33,5, 380-57 |
|
Мощность, потребляемая электронно-вычислительным |
100 |
|
устройством, В^А, не более | |
|
Мощность, потребляемая электродвигателем насоса, кВт, не более |
1,1 |
|
Средний срок службы, лет |
12 |
|
Условия эксплуатации: | |
|
температура окружающей среды, °С |
от -40 до +50 |
|
температура топлива1), °С |
от -40 до +50 |
|
^зависит от вида топлива | |
|
Т а б л и ц а 4 - Габаритные разме |
ры и масса | |||
|
Модель |
Количество видов топлива |
Количество раздаточных кранов |
Габаритные размеры, мм, (высота, ширина, длина) |
Масса, кг |
|
ВМР 2011 |
1 |
1 |
(1400.. ,2300)х(4бб... 530)х(850.. .1037) |
от 1б0 до 170 |
|
ВМР 2012 |
1 |
2 |
(1400.. ,2300)х(520.. ,530)х(850.. .1280) |
от 175 до 190 |
|
ВМР ПроДолж |
гипс Таблицы |
z 4 2 |
(1400.. ,2300)х(520... 530)х(850... 1280) |
от 225 до 275 |
|
Модель |
Количество видов топлива |
Количество раздаточных кранов |
Габаритные размеры, мм, (высота, ширина, длина) |
Масса, кг |
|
ВМР 2024 |
2 |
4 |
(1900.2300)х(520.530)х(1060...1280) |
от 280 до 335 |
|
ВМР 2033 |
3 |
3 |
(1900.2300)х(520.530)х(1697...1890) |
от 370 до 430 |
|
ВМР 2036 |
3 |
6 |
(1900.2300)х(520.530)х(1697...1890) |
от 450 до 525 |
|
ВМР 2044 |
4 |
4 |
(1900.2300)х(520.530)х(2050...2157) |
от 430 до 550 |
|
ВМР 2048 |
4 |
8 |
(1900.2300)х(520.530)х(2050...2157) |
от 540 до 680 |
|
ВМР 2055 |
5 |
5 |
(1900.2300)х520х(2894.2850) |
от 595 до 705 |
|
ВМР 20510 |
5 |
10 |
(1900.2300)х520х(2894.2850) |
от 730 до 860 |
|
ВМР 2066 |
6 |
6 |
(1900...2300)х520х(3110...3354) |
от 655 до 825 |
|
ВМР 20612 |
6 |
12 |
(1900...2300)х520х(3110...3354) |
от 820 до 1015 |
наносится на лицевую панель табло колонки, на маркировочную табличку и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Колонка топливораздаточная |
в соответствии с заказом |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Комплект ЗИП |
- |
по заказу |
приведены в п. 4 «Описание и работа отдельных элементов ТРК» руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к колонкам топливораздаточным серии ВМР 2000Приказ Росстандарта от 07.02.2018 № 256 Об утверждении государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости (часть 2)
ТУ 4213-001-44880930-2011 Колонки топливораздаточные серии ВМР 2000. Технические условия
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «31» мая 2021 г. № 886
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляем ый изготовите ль |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
1. |
Колонки топливораздаточн ые |
ВМР 2000 |
15440-99 |
Коммерческая организация с иностранными инвестициями общество с ограниченной ответственность ю «ТАТСУНО РУС» (КОИИ ООО «ТАТСУНО РУС»), г. Рязань |
МИ 1864-88 |
МИ 1864-88; МИ 2895-2004 |
Коммерческая организация с иностранными инвестициями общество с ограниченной ответственность ю «ТАТСУНО РУС» (КОИИ ООО «ТАТСУНО РУС»), г. Рязань |
ФБУ "Ростест -Москва", г. Москва |
